Hyundai Sonata

Características de seguridad de su vehículo
24
3

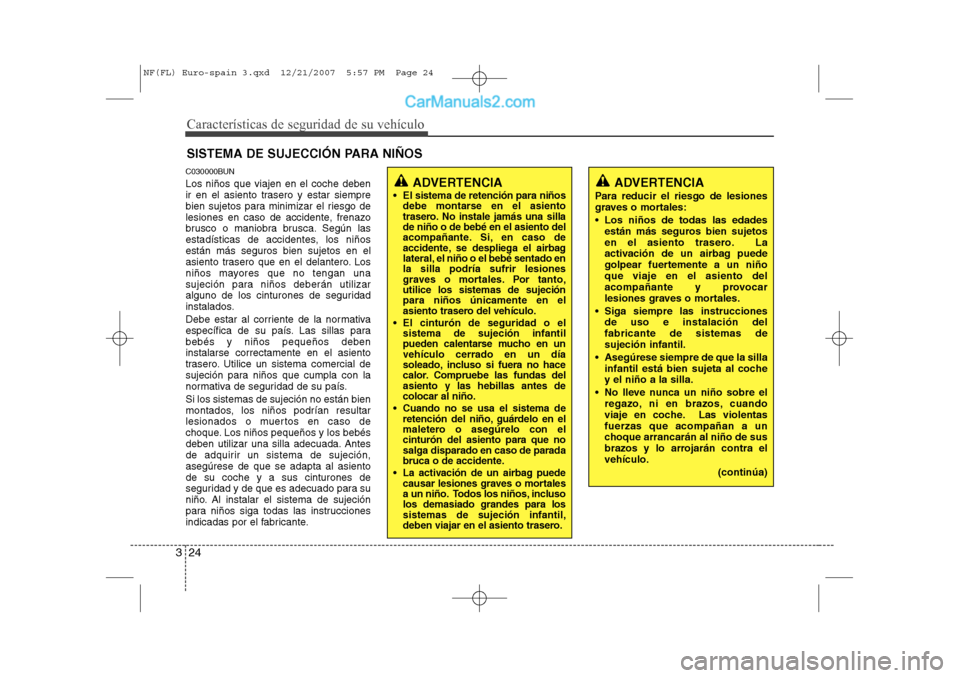

SISTEMA DE SUJECCIÓN PARA NIÑOS
C030000BUN Los niños que viajen en el coche deben
ir en el asiento trasero y estar siempre
bien sujetos para minimizar el riesgo de
lesiones en caso de accidente, frenazo
brusco o maniobra brusca. Según las
estadísticas de accidentes, los niñosestán más seguros bien sujetos en el
asiento trasero que en el delantero. Los
niños mayores que no tengan una
sujeción para niños deberán utilizar
alguno de los cinturones de seguridad
instalados.
Debe estar al corriente de la normativa
específica de su país. Las sillas parabebés y niños pequeños debeninstalarse correctamente en el asiento
trasero. Utilice un sistema comercial de
sujeción para niños que cumpla con la
normativa de seguridad de su país. Si los sistemas de sujeción no están bien
montados, los niños podrían resultar
lesionados o muertos en caso de
choque. Los niños pequeños y los bebés
deben utilizar una silla adecuada. Antes
de adquirir un sistema de sujeción,asegúrese de que se adapta al asientode su coche y a sus cinturones de
seguridad y de que es adecuado para su
niño. Al instalar el sistema de sujeción
para niños siga todas las instrucciones
indicadas por el fabricante.
ADVERTENCIA
 El sistema de retención para niños debe montarse en el asiento
trasero. No instale jamás una sillade niño o de bebé en el asiento del
acompañante. Si, en caso de
accidente, se despliega el airbag
lateral, el niño o el bebé sentado enla silla podría sufrir lesiones
graves o mortales. Por tanto,utilice los sistemas de sujeciónpara niños únicamente en el
asiento trasero del vehículo.
 El cinturón de seguridad o el sistema de sujeción infantil
pueden calentarse mucho en unvehículo cerrado en un día
soleado, incluso si fuera no hace
calor. Compruebe las fundas delasiento y las hebillas antes decolocar al niño.
 Cuando no se usa el sistema de retención del niño, guárdelo en el
maletero o asegúrelo con elcinturón del asiento para que nosalga disparado en caso de parada
bruca o de accidente.
 La activación de un airbag puede causar lesiones graves o mortales
a un niño. Todos los niños, inclusolos demasiado grandes para lossistemas de sujeción infantil,
deben viajar en el asiento trasero.
ADVERTENCIA
Para reducir el riesgo de lesiones
graves o mortales:
 Los niños de todas las edades están más seguros bien sujetos
en el asiento trasero. La
activación de un airbag puede
golpear fuertemente a un niñoque viaje en el asiento del
acompañante y provocar
lesiones graves o mortales.
 Siga siempre las instrucciones de uso e instalación delfabricante de sistemas desujeción infantil.
 Asegúrese siempre de que la silla infantil está bien sujeta al cochey el niño a la silla.
 No lleve nunca un niño sobre el regazo, ni en brazos, cuando
viaje en coche. Las violentasfuerzas que acompañan a un
choque arrancarán al niño de sus
brazos y lo arrojarán contra elvehículo.
(continúa)
NF(FL) Euro-spain 3.qxd 12/21/2007 5:57 PM Page 24

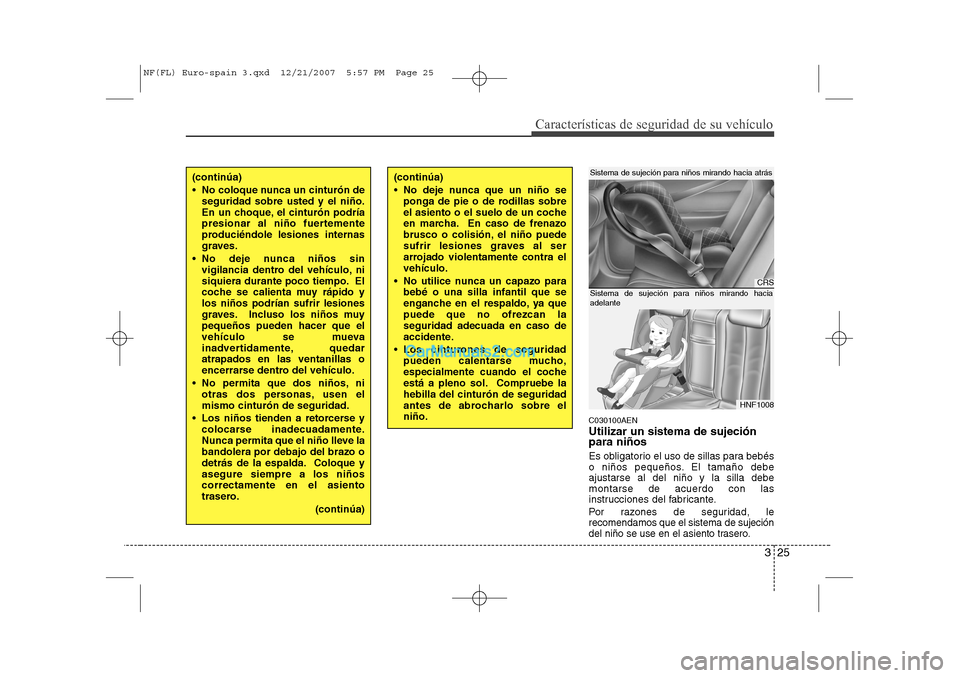

325
Características de seguridad de su vehículo
C030100AEN Utilizar un sistema de sujeción para niños
Es obligatorio el uso de sillas para bebés
o niños pequeños. El tamaño debeajustarse al del niño y la silla debemontarse de acuerdo con las
instrucciones del fabricante.
Por razones de seguridad, lerecomendamos que el sistema de sujeción
del niño se use en el asiento trasero.
(continúa)
 No coloque nunca un cinturón deseguridad sobre usted y el niño.
En un choque, el cinturón podría
presionar al niño fuertemente
produciéndole lesiones internas
graves.
 No deje nunca niños sin vigilancia dentro del vehículo, ni
siquiera durante poco tiempo. El
coche se calienta muy rápido ylos niños podrían sufrir lesiones
graves. Incluso los niños muypequeños pueden hacer que el
vehículo se mueva
inadvertidamente, quedaratrapados en las ventanillas o
encerrarse dentro del vehículo.
 No permita que dos niños, ni otras dos personas, usen elmismo cinturón de seguridad.
 Los niños tienden a retorcerse y colocarse inadecuadamente.
Nunca permita que el niño lleve labandolera por debajo del brazo o
detrás de la espalda. Coloque yasegure siempre a los niñoscorrectamente en el asiento
trasero.
(continúa)(continúa)
 No deje nunca que un niño seponga de pie o de rodillas sobre
el asiento o el suelo de un coche
en marcha. En caso de frenazo
brusco o colisión, el niño puede
sufrir lesiones graves al ser
arrojado violentamente contra elvehículo.
 No utilice nunca un capazo para bebé o una silla infantil que se
enganche en el respaldo, ya quepuede que no ofrezcan laseguridad adecuada en caso de
accidente.
 Los cinturones de seguridad pueden calentarse mucho,
especialmente cuando el coche
está a pleno sol. Compruebe lahebilla del cinturón de seguridad
antes de abrocharlo sobre elniño.
CRS
HNF1008
Sistema de sujeción para niños mirando hacia atrás
Sistema de sujeción para niños mirando hacia adelante
NF(FL) Euro-spain 3.qxd 12/21/2007 5:57 PM Page 25

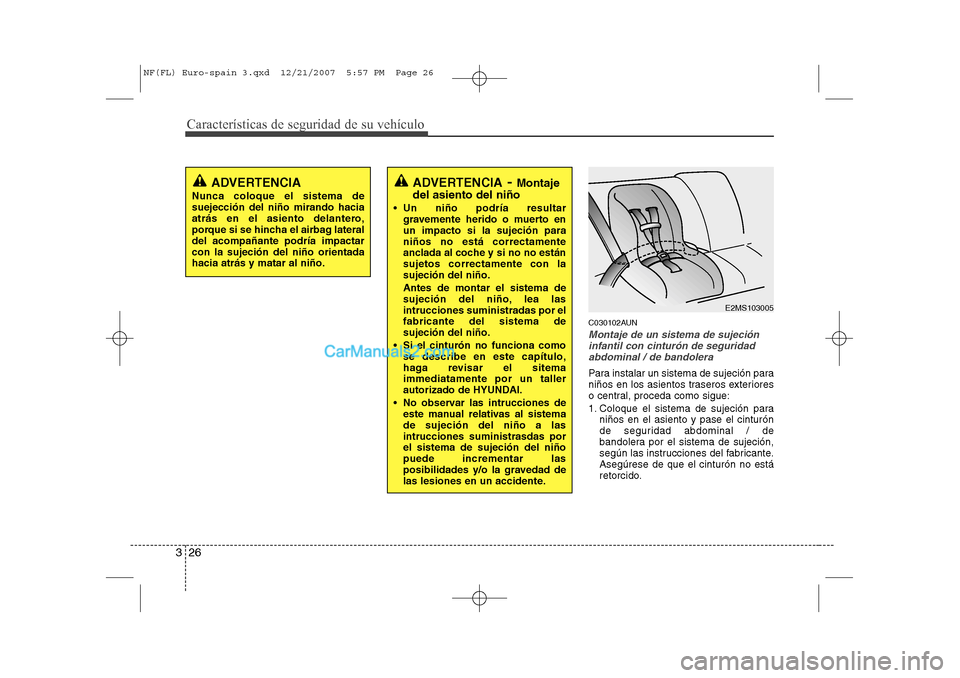

Características de seguridad de su vehículo
26
3
C030102AUN
Montaje de un sistema de sujeción
infantil con cinturón de seguridadabdominal / de bandolera
Para instalar un sistema de sujeción para
niños en los asientos traseros exteriores
o central, proceda como sigue:
1. Coloque el sistema de sujeción para niños en el asiento y pase el cinturón
de seguridad abdominal / de
bandolera por el sistema de sujeción,
según las instrucciones del fabricante.Asegúrese de que el cinturón no está
retorcido.
ADVERTENCIA
Nunca coloque el sistema de suejección del niño mirando hacia
atrás en el asiento delantero,
porque si se hincha el airbag lateraldel acompañante podría impactarcon la sujeción del niño orientadahacia atrás y matar al niño.ADVERTENCIA - Montaje
del asiento del niño
 Un niño podría resultar gravemente herido o muerto en un impacto si la sujeción paraniños no está correctamente
anclada al coche y si no no estánsujetos correctamente con lasujeción del niño. Antes de montar el sistema de
sujeción del niño, lea lasintrucciones suministradas por elfabricante del sistema desujeción del niño.
 Si el cinturón no funciona como se describe en este capítulo,
haga revisar el sitemaimmediatamente por un taller
autorizado de HYUNDAI.
 No observar las intrucciones de este manual relativas al sistemade sujeción del niño a lasintrucciones suministrasdas porel sistema de sujeción del niñopuede incrementar las
posibilidades y/o la gravedad de
las lesiones en un accidente.
E2MS103005
NF(FL) Euro-spain 3.qxd 12/21/2007 5:57 PM Page 26

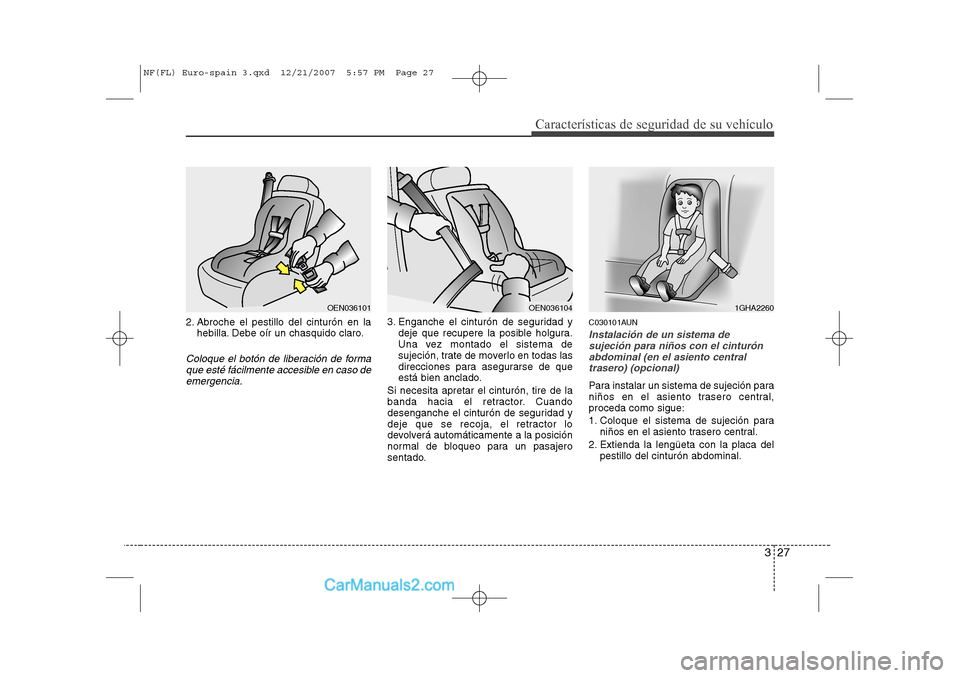

327
Características de seguridad de su vehículo
2. Abroche el pestillo del cinturón en lahebilla. Debe oír un chasquido claro.
Coloque el botón de liberación de forma
que esté fácilmente accesible en caso deemergencia.
3. Enganche el cinturón de seguridad y deje que recupere la posible holgura.
Una vez montado el sistema de
sujeción, trate de moverlo en todas las
direcciones para asegurarse de que
está bien anclado.
Si necesita apretar el cinturón, tire de la
banda hacia el retractor. Cuando
desenganche el cinturón de seguridad y
deje que se recoja, el retractor lo
devolverá automáticamente a la posición
normal de bloqueo para un pasajero
sentado. C030101AUN
Instalación de un sistema de
sujeción para niños con el cinturónabdominal (en el asiento central
trasero) (opcional)
Para instalar un sistema de sujeción para
niños en el asiento trasero central,proceda como sigue:
1. Coloque el sistema de sujeción para niños en el asiento trasero central.
2. Extienda la lengüeta con la placa del pestillo del cinturón abdominal.
OEN0361041GHA2260OEN036101
NF(FL) Euro-spain 3.qxd 12/21/2007 5:57 PM Page 27

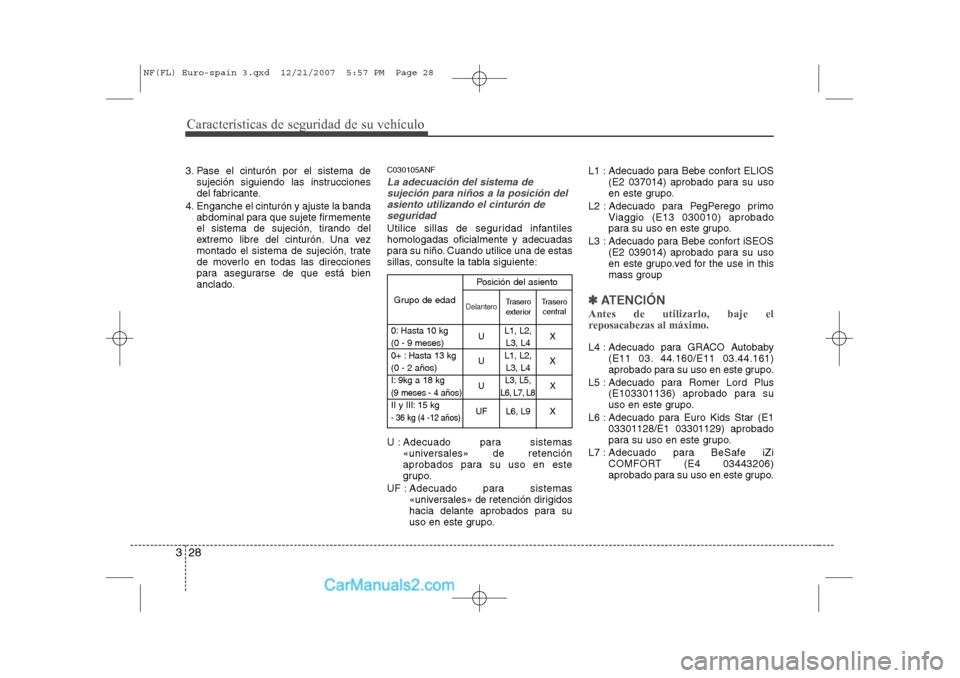

Características de seguridad de su vehículo
28
3
3. Pase el cinturón por el sistema de
sujeción siguiendo las instrucciones
del fabricante.
4. Enganche el cinturón y ajuste la banda abdominal para que sujete firmemente
el sistema de sujeción, tirando del
extremo libre del cinturón. Una vez
montado el sistema de sujeción, trate
de moverlo en todas las direcciones
para asegurarse de que está bien
anclado. C030105ANFLa adecuación del sistema de
sujeción para niños a la posición delasiento utilizando el cinturón de seguridad
Utilice sillas de seguridad infantiles homologadas oficialmente y adecuadas
para su niño. Cuando utilice una de estas
sillas, consulte la tabla siguiente:
U : Adecuado para sistemas
«universales» de retención
aprobados para su uso en este
grupo.
UF : Adecuado para sistemas
«universales» de retención dirigidos
hacia delante aprobados para su
uso en este grupo. L1 : Adecuado para Bebe confort ELIOS
(E2 037014) aprobado para su uso
en este grupo.
L2 : Adecuado para PegPerego primo Viaggio (E13 030010) aprobado
para su uso en este grupo.
L3 : Adecuado para Bebe confort iSEOS (E2 039014) aprobado para su uso
en este grupo.ved for the use in this
mass group
✽✽ATENCIÓN
Antes de utilizarlo, baje el
reposacabezas al máximo.
L4 : Adecuado para GRACO Autobaby (E11 03. 44.160/E11 03.44.161)
aprobado para su uso en este grupo.
L5 : Adecuado para Romer Lord Plus (E103301136) aprobado para su
uso en este grupo.
L6 : Adecuado para Euro Kids Star (E1 03301128/E1 03301129) aprobado
para su uso en este grupo.
L7 : Adecuado para BeSafe iZi COMFORT (E4 03443206)
aprobado para su uso en este grupo.
Posición del asiento
Grupo de edad
0: Hasta 10 kg UL1, L2,
X
(0 - 9 meses) L3, L4
0+ : Hasta 13 kg UL1, L2,
X
(0 - 2 años) L3, L4
I: 9kg a 18 kg U
L3, L5,X
(9 meses - 4 años) L6, L7, L8
II y III: 15 kg
UF L6, L9 X
- 36 kg (4 -12 años)
DelanteroTrasero
exterior Trasero
central
NF(FL) Euro-spain 3.qxd 12/21/2007 5:57 PM Page 28

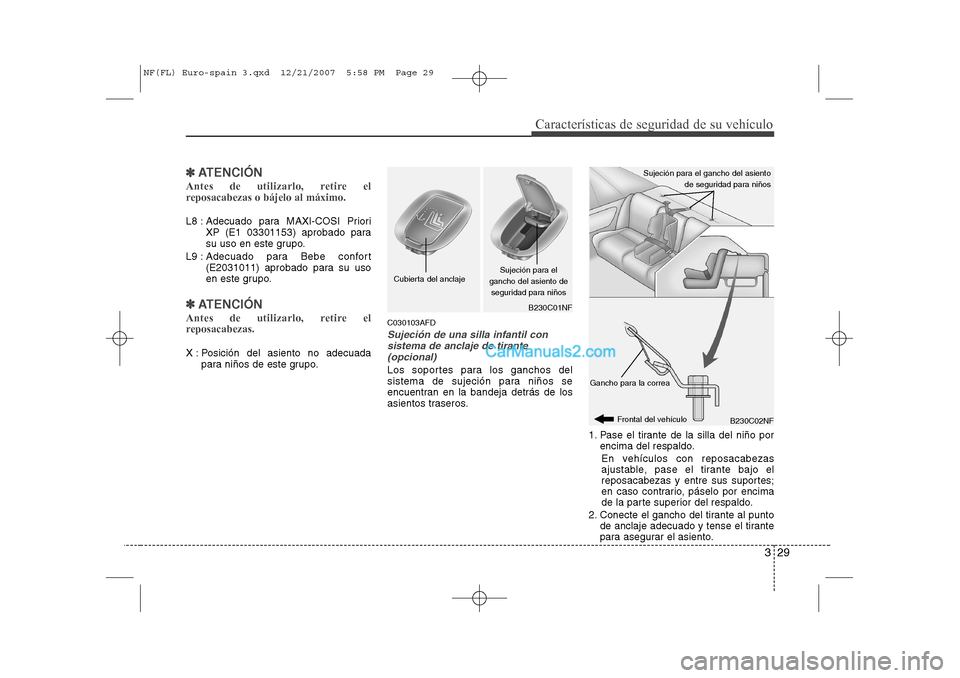

329
Características de seguridad de su vehículo
✽✽ATENCIÓN
Antes de utilizarlo, retire el
reposacabezas o bájelo al máximo.
L8 : Adecuado para MAXI-COSI Priori XP (E1 03301153) aprobado para
su uso en este grupo.
L9 : Adecuado para Bebe confort (E2031011) aprobado para su uso
en este grupo.
✽✽ATENCIÓN
Antes de utilizarlo, retire el
reposacabezas.
X : Posición del asiento no adecuada para niños de este grupo. C030103AFD
Sujeción de una silla infantil con
sistema de anclaje de tirante(opcional)
Los soportes para los ganchos del
sistema de sujeción para niños se
encuentran en la bandeja detrás de los
asientos traseros.
1. Pase el tirante de la silla del niño porencima del respaldo.
En vehículos con reposacabezas
ajustable, pase el tirante bajo el
reposacabezas y entre sus suportes;
en caso contrario, páselo por encima
de la parte superior del respaldo.
2. Conecte el gancho del tirante al punto de anclaje adecuado y tense el tirante
para asegurar el asiento.
B230C01NF
B230C02NF
Cubierta del anclaje
Sujeción para el
gancho del asiento de seguridad para niños Sujeción para el gancho del asiento
de seguridad para niños
Gancho para la correa Frontal del vehículo
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 29

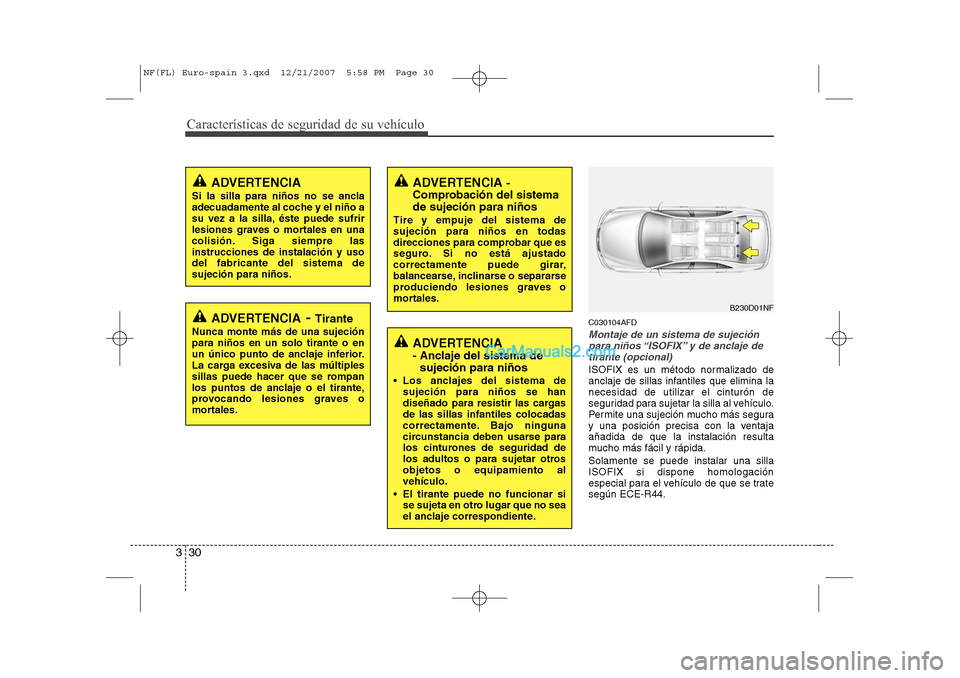

Características de seguridad de su vehículo
30
3
C030104AFD
Montaje de un sistema de sujeción
para niños “ISOFIX” y de anclaje detirante (opcional)
ISOFIX es un método normalizado de
anclaje de sillas infantiles que elimina lanecesidad de utilizar el cinturón de
seguridad para sujetar la silla al vehículo.
Permite una sujeción mucho más segura
y una posición precisa con la ventajaañadida de que la instalación resulta
mucho más fácil y rápida. Solamente se puede instalar una silla ISOFIX si dispone homologación
especial para el vehículo de que se tratesegún ECE-R44.
ADVERTENCIA - Tirante
Nunca monte más de una sujeción para niños en un solo tirante o en
un único punto de anclaje inferior.
La carga excesiva de las múltiples
sillas puede hacer que se rompan
los puntos de anclaje o el tirante,
provocando lesiones graves o
mortales.
ADVERTENCIA
Si la silla para niños no se ancla
adecuadamente al coche y el niño a
su vez a la silla, éste puede sufrir
lesiones graves o mortales en una
colisión. Siga siempre lasinstrucciones de instalación y usodel fabricante del sistema desujeción para niños.ADVERTENCIA -
Comprobación del sistema de sujeción para niños
Tire y empuje del sistema de sujeción para niños en todas
direcciones para comprobar que es
seguro. Si no está ajustado
correctamente puede girar,
balancearse, inclinarse o separarse
produciendo lesiones graves o
mortales.
ADVERTENCIA
- Anclaje del sistema de sujeción para niños
 Los anclajes del sistema de sujeción para niños se han
diseñado para resistir las cargasde las sillas infantiles colocadas
correctamente. Bajo ninguna
circunstancia deben usarse para
los cinturones de seguridad de
los adultos o para sujetar otrosobjetos o equipamiento alvehículo.
 El tirante puede no funcionar si se sujeta en otro lugar que no sea
el anclaje correspondiente.
B230D01NF
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 30

331
Características de seguridad de su vehículo
Hay símbolo (1) ISOFIX localizadas en la
parte inferior de cada lado de los
respaldos traseros. Las etiquetas indican la posición de los
anclajes inferiores para la sujeción de los
niños si está equipado.A cada lado del asiento trasero, entre el
asiento y el respaldo, hay un par depuntos de anclaje ISOFIX junto con un
punto de anclaje para tirante en la
bandeja de detrás del asiento. Al
instalarla, debe enganchar la silla en los
puntos de anclaje de forma que se oigan
los chasquidos (compruebe la sujeción
tirando de la silla) y fijarla con el tirante
de la parte superior al punto de anclaje
del respaldo de los asientos traseros.
La instalación y el uso de la silla para niños debe hacerse de acuerdo con el
manual de instalación que acompaña ala silla ISOFIX.
B230D03NF
ADVERTENCIA
Monte el asiento de sujeción del niño completamente hacia atrás
contra el respaldo, con el respaldo
en posición vertical y sin reclinar.
ADVERTENCIA
Cuando instale una silla infantil en
el asiento trasero con el sistema
“ISOFIX” del vehículo, todas lasplacas o lengüetas metálicas del
pestillo de los cinturones traserosque no se utilizan deben
asegurarse perfectamente en lashebillas correspondientes y la
banda del cinturón debe retraersedetrás sistema de sujeción infantil,
para evitar que los niños alcancen
y agarren los cinturones sueltos.Si se dejan las placas o lengüetasmetálicas del pestillo de los
cinturones traseros sueltas, losniños podrían alcanzar los
cinturones y sufrir una
estrangulación y lesiones graves o
mortales en la silla para niños.
B230D02NF
1Anclaje ISOFIX
Indicador de la posición delanclaje ISOFIX
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 31

Características de seguridad de su vehículo
32
3

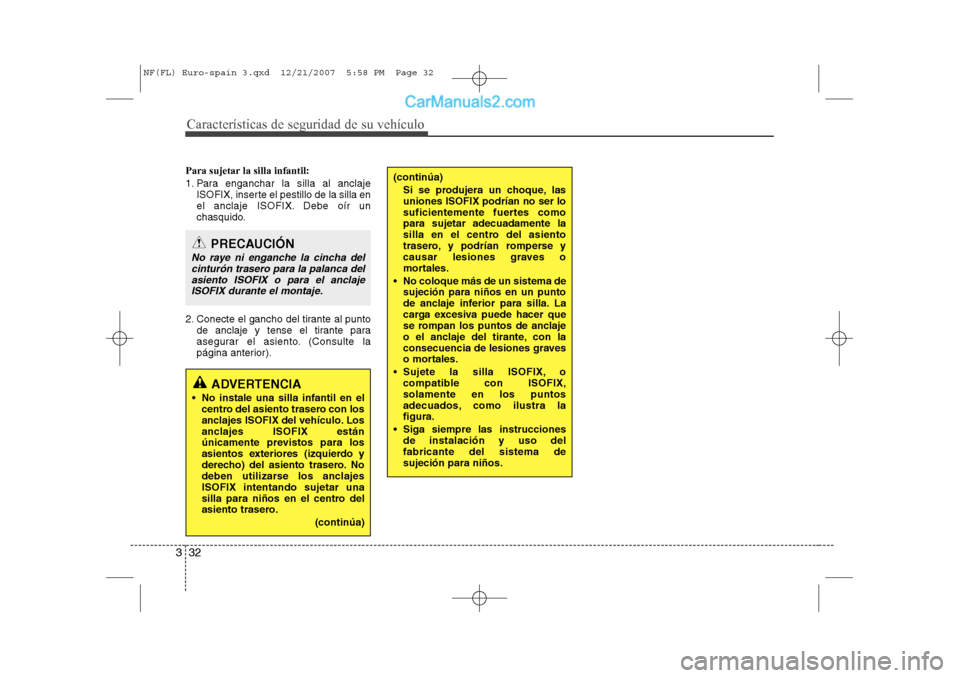

Para sujetar la silla infantil:
1. Para enganchar la silla al anclaje
ISOFIX, inserte el pestillo de la silla en
el anclaje ISOFIX. Debe oír un
chasquido.
2. Conecte el gancho del tirante al punto de anclaje y tense el tirante para
asegurar el asiento. (Consulte la
página anterior).
ADVERTENCIA
 No instale una silla infantil en el centro del asiento trasero con los
anclajes ISOFIX del vehículo. Los
anclajes ISOFIX están
únicamente previstos para los
asientos exteriores (izquierdo y
derecho) del asiento trasero. No
deben utilizarse los anclajesISOFIX intentando sujetar una
silla para niños en el centro del
asiento trasero.
(continúa)
PRECAUCIÓN
No raye ni enganche la cincha delcinturón trasero para la palanca delasiento ISOFIX o para el anclaje ISOFIX durante el montaje.
(continúa)
Si se produjera un choque, las uniones ISOFIX podrían no ser lo
suficientemente fuertes comopara sujetar adecuadamente la
silla en el centro del asiento
trasero, y podrían romperse y
causar lesiones graves o
mortales.
 No coloque más de un sistema de sujeción para niños en un punto
de anclaje inferior para silla. La
carga excesiva puede hacer que
se rompan los puntos de anclaje
o el anclaje del tirante, con la
consecuencia de lesiones graves
o mortales.
 Sujete la silla ISOFIX, o compatible con ISOFIX,solamente en los puntos
adecuados, como ilustra lafigura.
 Siga siempre las instrucciones de instalación y uso delfabricante del sistema desujeción para niños.
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 32

333
Características de seguridad de su vehículo

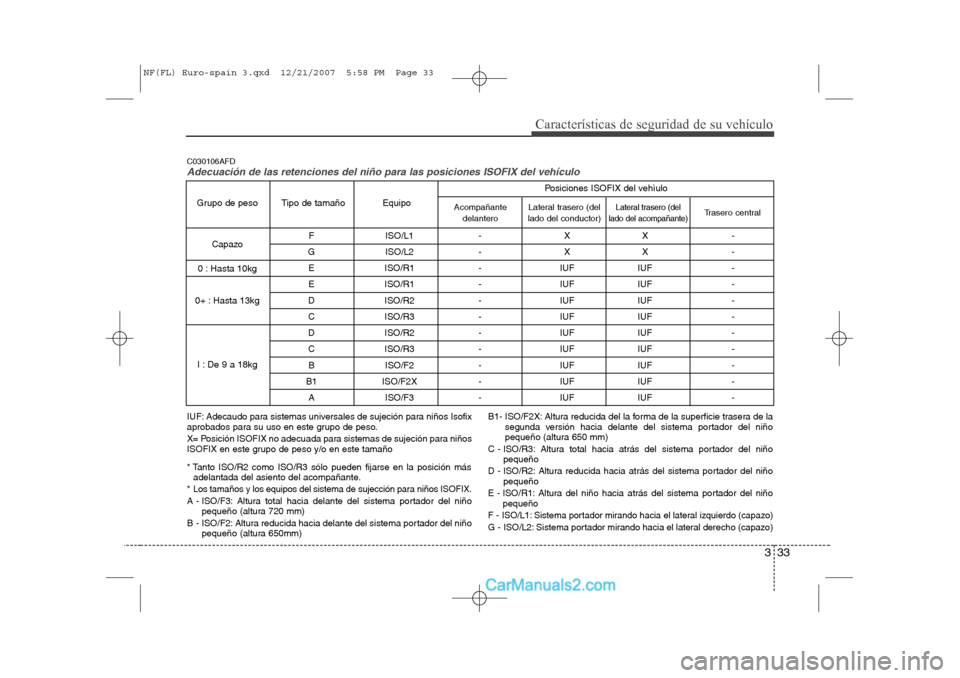

F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - IUF IUF -
E ISO/R1 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF -
D ISO/R2 - IUF IUF -
C ISO/R3 - IUF IUF - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF - A ISO/F3 - IUF IUF -
Lateral trasero (del
lado del acompañante)Lateral trasero (del
lado del conductor)
Acompañante
delantero
Equipo
Tipo de tamaño
Grupo de peso
Capazo
0 : Hasta 10kg
0+ : Hasta 13kg
I : De 9 a 18kg Trasero central
Posiciones ISOFIX del vehìulo
IUF: Adecaudo para sistemas universales de sujeción para niños Isofix
aprobados para su uso en este grupo de peso.
X= Posición ISOFIX no adecuada para sistemas de sujeción para niños
ISOFIX en este grupo de peso y/o en este tamaño
* Tanto ISO/R2 como ISO/R3 sólo pueden fijarse en la posición más
adelantada del asiento del acompañante.
*
Los tamaños y los equipos del sistema de sujección para niños ISOFIX.
A - ISO/F3: Altura total hacia delante del sistema portador del niño pequeño (altura 720 mm)
B - ISO/F2: Altura reducida hacia delante del sistema portador del niño pequeño (altura 650mm) B1- ISO/F2X: Altura reducida del la forma de la superficie trasera de la
segunda versión hacia delante del sistema portador del niño
pequeño (altura 650 mm)
C - ISO/R3: Altura total hacia atrás del sistema portador del niño pequeño
D - ISO/R2: Altura reducida hacia atrás del sistema portador del niño pequeño
E - ISO/R1: Altura del niño hacia atrás del sistema portador del niño pequeño
F - ISO/L1: Sistema portador mirando hacia el lateral izquierdo (capazo)
G - ISO/L2: Sistema portador mirando hacia el lateral derecho (capazo)
Adecuación de las retenciones del niño para las posiciones ISOFIX del vehículo C030106AFD
NF(FL) Euro-spain 3.qxd 12/21/2007 5:58 PM Page 33
