Hyundai Sonata 2005 Ägarmanual (in Swedish)

1
FEATURES OF YOUR HYUNDAI

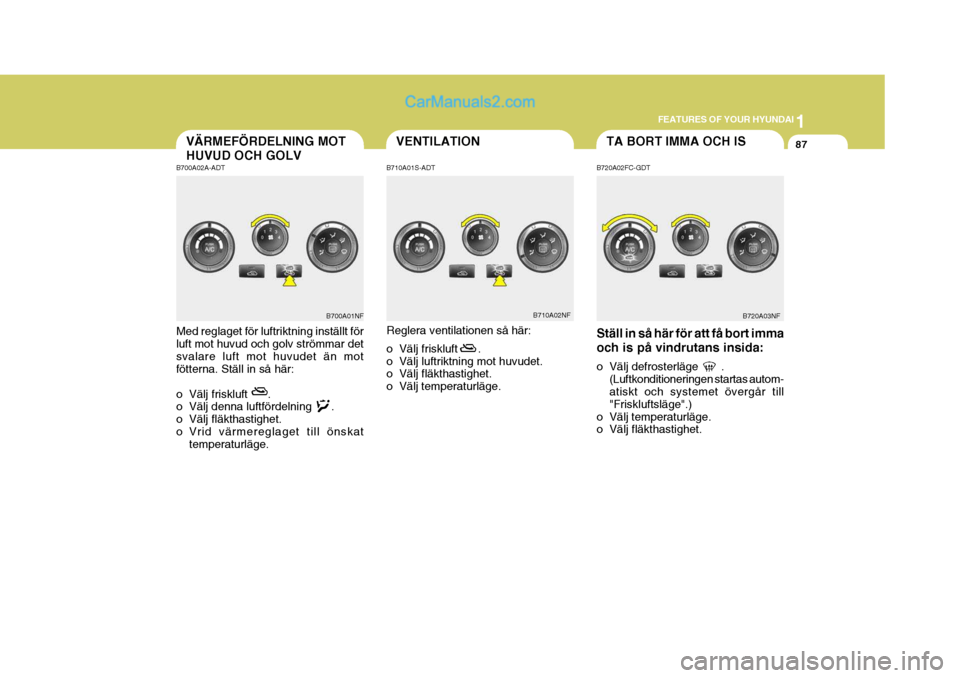

87VENTILATION
B700A02A-ADT VÄRMEFÖRDELNING MOT HUVUD OCH GOLVB710A01S-ADT
TA BORT IMMA OCH IS
B720A02FC-GDT Ställ in så här för att få bort imma och is på vindrutans insida:
o Välj defrosterläge . (Luftkonditioneringen startas autom- atiskt och systemet övergår till "Friskluftsläge".)
o Välj temperaturläge.
o Välj fläkthastighet. B720A03NF
Med reglaget för luftriktning inställt för luft mot huvud och golv strömmar detsvalare luft mot huvudet än mot fötterna. Ställ in så här:
o Välj friskluft .
o Välj denna luftfördelning .
o Välj fläkthastighet.
o Vrid värmereglaget till önskat
temperaturläge. B700A01NF
Reglera ventilationen så här:
o Välj friskluft .
o Välj luftriktning mot huvudet.
o Välj fläkthastighet.
o Välj temperaturläge.
B710A02NF

1FEATURES OF YOUR HYUNDAI

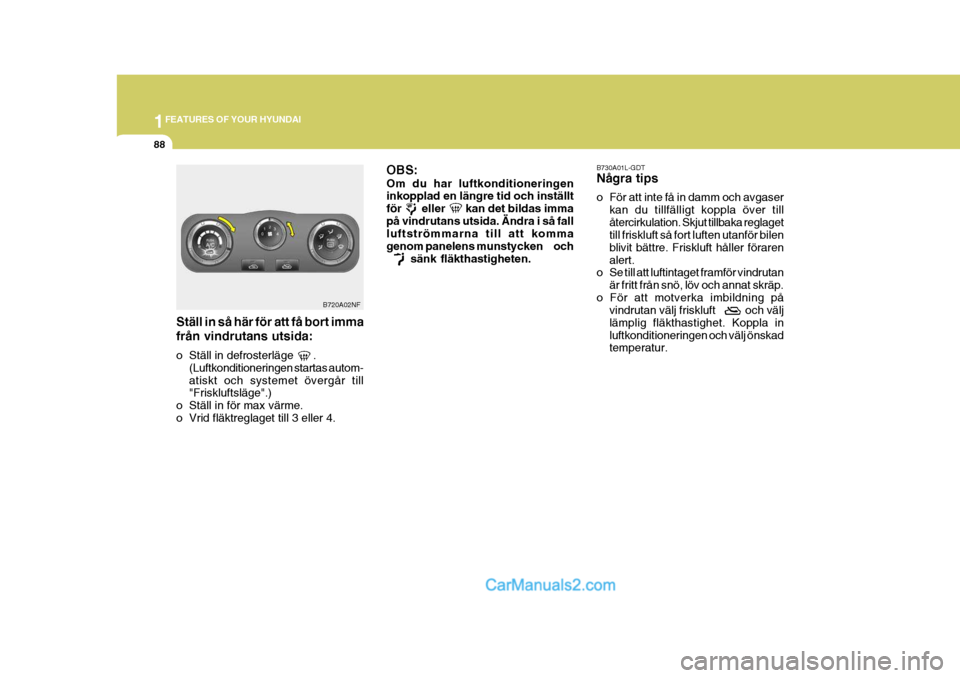

88
Ställ in så här för att få bort imma från vindrutans utsida:
o Ställ in defrosterläge .
(Luftkonditioneringen startas autom- atiskt och systemet övergår till "Friskluftsläge".)
o Ställ in för max värme.
o Vrid fläktreglaget till 3 eller 4.
B720A02NF OBS: Om du har luftkonditioneringen inkopplad en längre tid och inställt för eller kan det bildas immapå vindrutans utsida. Ändra i så fall luftströmmarna till att komma genom panelens munstycken och
sänk fläkthastigheten.
B730A01L-GDT NÃ¥gra tips
o För att inte få in damm och avgaser
kan du tillfälligt koppla över till återcirkulation. Skjut tillbaka reglaget till friskluft så fort luften utanför bilen blivit bättre. Friskluft håller förarenalert.
o Se till att luftintaget framför vindrutan
är fritt från snö, löv och annat skräp.
o För att motverka imbildning på vindrutan välj friskluft och väljlämplig fläkthastighet. Koppla inluftkonditioneringen och välj önskad temperatur.

1
FEATURES OF YOUR HYUNDAI

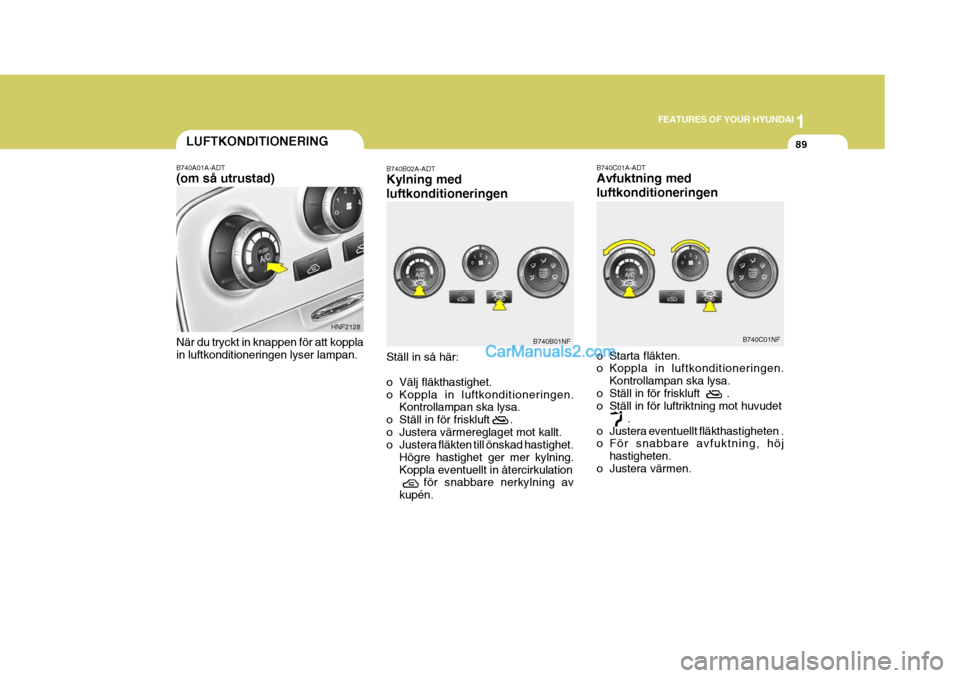

89
B740C01A-ADT Avfuktning med luftkonditioneringen
o Starta fläkten.
o Koppla in luftkonditioneringen.
Kontrollampan ska lysa.
o Ställ in för friskluft .
o Ställ in för luftriktning mot huvudet
.
o Justera eventuellt fläkthastigheten .
o För snabbare avfuktning, höj
hastigheten.
o Justera värmen. B740C01NF
LUFTKONDITIONERING
B740B02A-ADT Kylning med luftkonditioneringen Ställ in så här:
o Välj fläkthastighet.
o Koppla in luftkonditioneringen.Kontrollampan ska lysa.
o Ställ in för friskluft .
o Justera värmereglaget mot kallt.
o Justera fläkten till önskad hastighet. Högre hastighet ger mer kylning. Koppla eventuellt in återcirkulation för snabbare nerkylning av
kupén.
B740A01A-ADT (om så utrustad) När du tryckt in knappen för att koppla in luftkonditioneringen lyser lampan.
HNF2128
B740B01NF

1FEATURES OF YOUR HYUNDAI

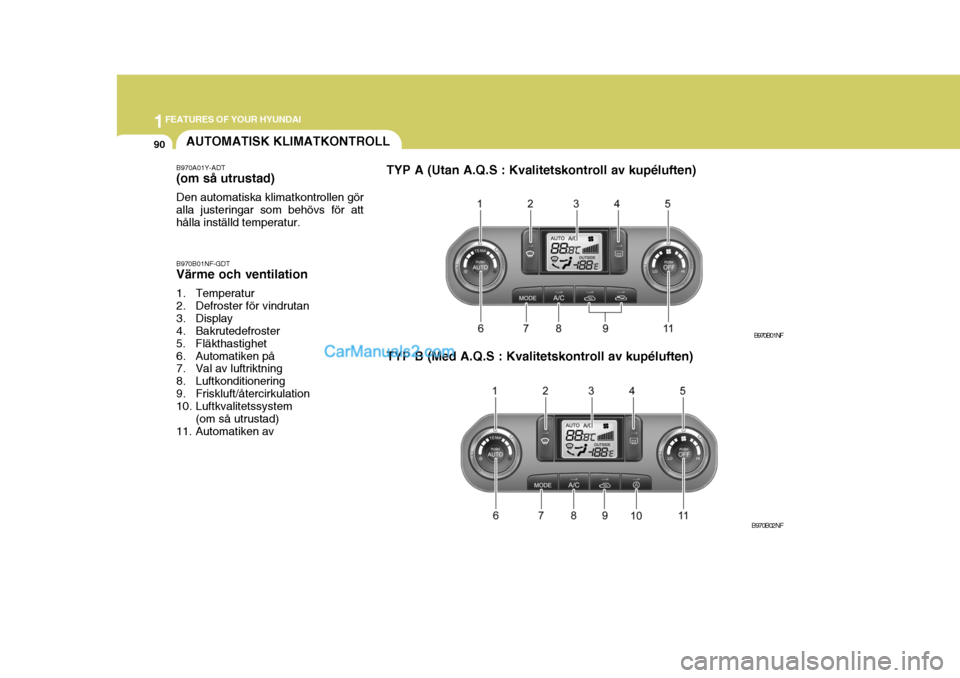

90AUTOMATISK KLIMATKONTROLL
B970A01Y-ADT (om så utrustad) Den automatiska klimatkontrollen gör alla justeringar som behövs för atthålla inställd temperatur. B970B01NF-GDT Värme och ventilation
1. Temperatur
2. Defroster för vindrutan
3. Display
4. Bakrutedefroster
5. Fläkthastighet
6. Automatiken på
7. Val av luftriktning
8. Luftkonditionering
9. Friskluft/Ã¥tercirkulation
10. Luftkvalitetssystem (om så utrustad)
11. Automatiken av TYP B (Med A.Q.S : Kvalitetskontroll av kupéluften)
B970B01NF
B970B02NF
TYP A (Utan A.Q.S : Kvalitetskontroll av kupéluften)

1
FEATURES OF YOUR HYUNDAI
91
B970C01NF-GDT AUTOMATISK KONTROLL Systemet FATC (Full Automatic Tem- perature Control) reglerar temperaturen på följande sätt:
1. Tryck in "AUTO" - tangenten
Indikeringslampan tänds och alla funktioner regleras automatiskt:Riktning av luftströmmar, fläkthastighet och temperatur. 2. Vrid TEMP-vredet för att ställa in
önskad temperatur. Maxtemperatur är 32°. Lägsta inställbara temperatur är 17°.
OBS: Om batteriet blivit urladdat eller varit
bortkopplat kommer temperatur- angivelsen att visa grader C.Detta är det normala läget men du kan växla från grader C till grader F (Farenheit) på följande sätt: Håll in OFF- och AUTO-knapparnasamtidigt i 3 sekunder.Panelen visar temperaturen i Celcius eller Fahrenheit (°C


°F
eller °F

°C).
HNF2135 HNF2137
B970C01NF
Solsensor
OBS: Placera aldrig något på eller över solsensorn.

1FEATURES OF YOUR HYUNDAI

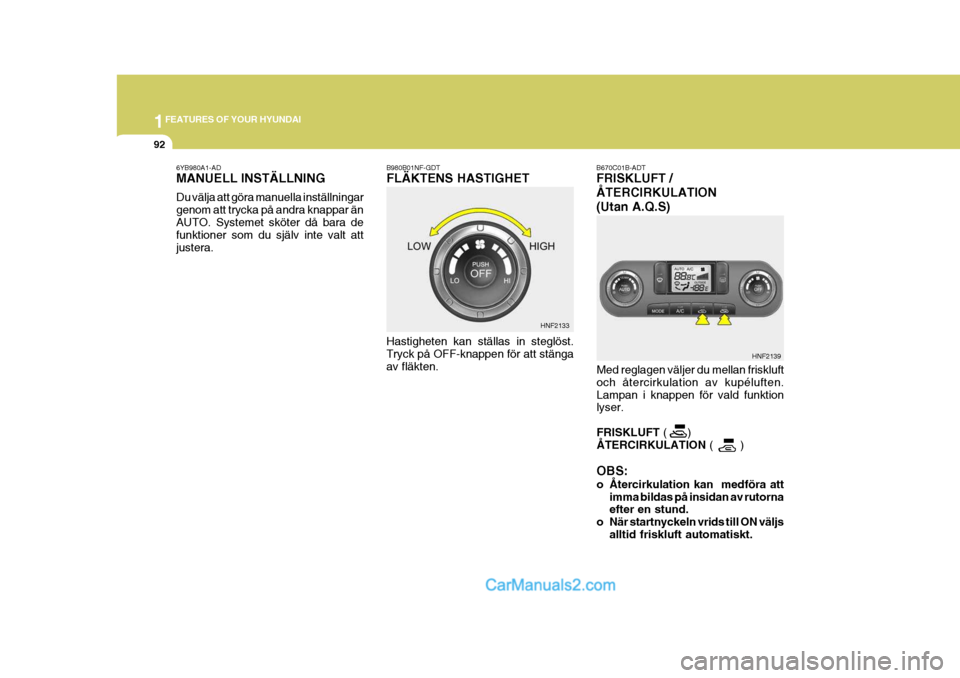

92
B980B01NF-GDT FLÄKTENS HASTIGHET Hastigheten kan ställas in steglöst. Tryck på OFF-knappen för att stänga av fläkten. B670C01B-ADT FRISKLUFT / ÅTERCIRKULATION(Utan A.Q.S)
Med reglagen väljer du mellan friskluft och återcirkulation av kupéluften.Lampan i knappen för vald funktion lyser. FRISKLUFT ( )
Ã…TERCIRKULATION ( )
OBS:
o Återcirkulation kan medföra att imma bildas på insidan av rutorna efter en stund.
o När startnyckeln vrids till ON väljs alltid friskluft automatiskt. HNF2139
HNF2133
6YB980A1-AD MANUELL INSTÄLLNING Du välja att göra manuella inställningar genom att trycka på andra knappar änAUTO. Systemet sköter då bara de funktioner som du själv inte valt att justera.

1
FEATURES OF YOUR HYUNDAI

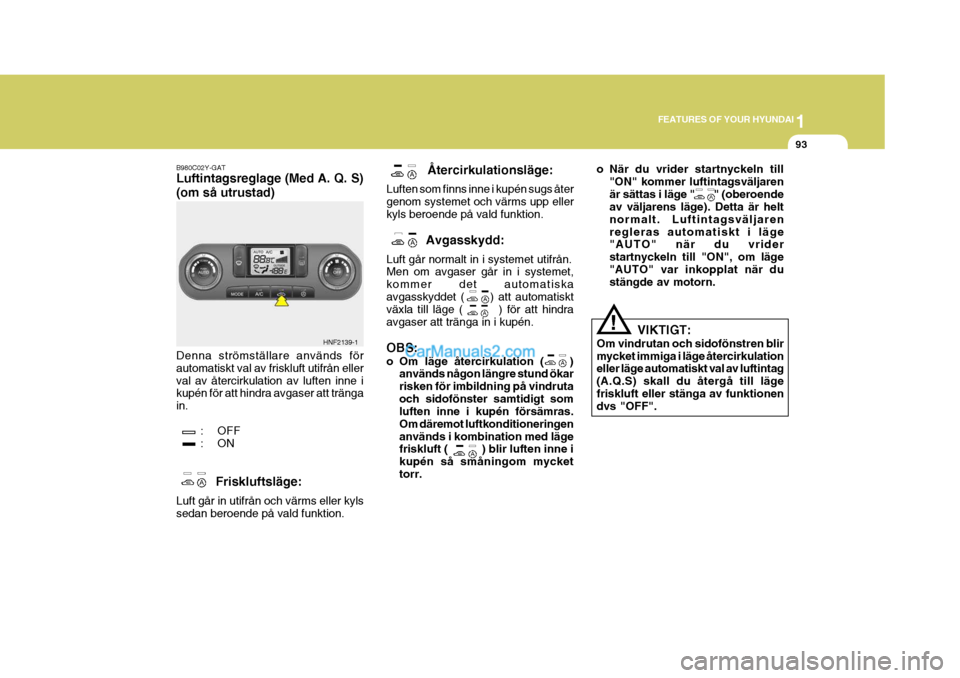

93
o När du vrider startnyckeln till "ON" kommer luftintagsväljaren är sättas i läge " " (oberoende av väljarens läge). Detta är helt normalt. Luftintagsväljarenregleras automatiskt i läge "AUTO" när du vrider startnyckeln till "ON", om läge"AUTO" var inkopplat när du stängde av motorn.
!
Återcirkulationsläge:
Luften som finns inne i kupén sugs åter genom systemet och värms upp ellerkyls beroende på vald funktion.
Avgasskydd:
Luft går normalt in i systemet utifrån. Men om avgaser går in i systemet, kommer det automatiskaavgasskyddet ( ) att automatiskt växla till läge ( ) för att hindra avgaser att tränga in i kupén. OBS:
o Om läge återcirkulation ( ) används någon längre stund ökar risken för imbildning på vindrutaoch sidofönster samtidigt som luften inne i kupén försämras. Om däremot luftkonditioneringenanvänds i kombination med läge friskluft ( ) blir luften inne i kupén så småningom myckettorr.
B980C02Y-GAT Luftintagsreglage (Med A. Q. S) (om så utrustad) Denna strömställare används för automatiskt val av friskluft utifrån ellerval av återcirkulation av luften inne i kupén för att hindra avgaser att tränga in.
: OFF
:ON
Friskluftsläge:
Luft går in utifrån och värms eller kyls sedan beroende på vald funktion.
HNF2139-1 VIKTIGT:
Om vindrutan och sidofönstren blir mycket immiga i läge återcirkulation eller läge automatiskt val av luftintag (A.Q.S) skall du återgå till lägefriskluft eller stänga av funktionen dvs "OFF".

1FEATURES OF YOUR HYUNDAI

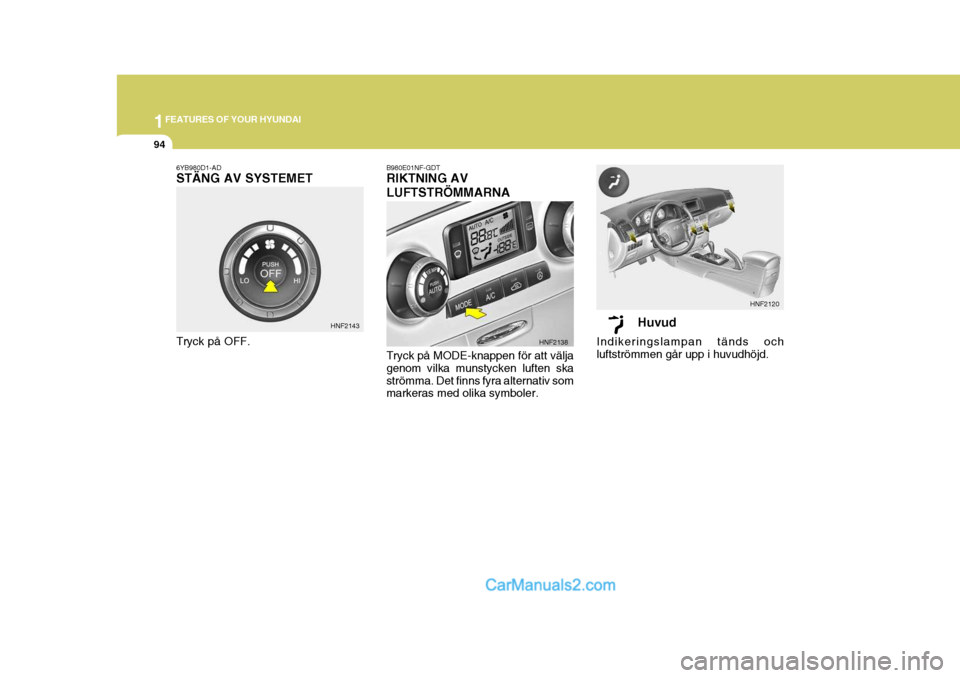

94
6YB980D1-AD STÄNG AV SYSTEMET
Tryck på OFF. HNF2143B980E01NF-GDT RIKTNING AV LUFTSTRÖMMARNA Tryck på MODE-knappen för att välja genom vilka munstycken luften skaströmma. Det finns fyra alternativ som markeras med olika symboler. Huvud
Indikeringslampan tänds och luftströmmen går upp i huvudhöjd.
HNF2138 HNF2120

1
FEATURES OF YOUR HYUNDAI

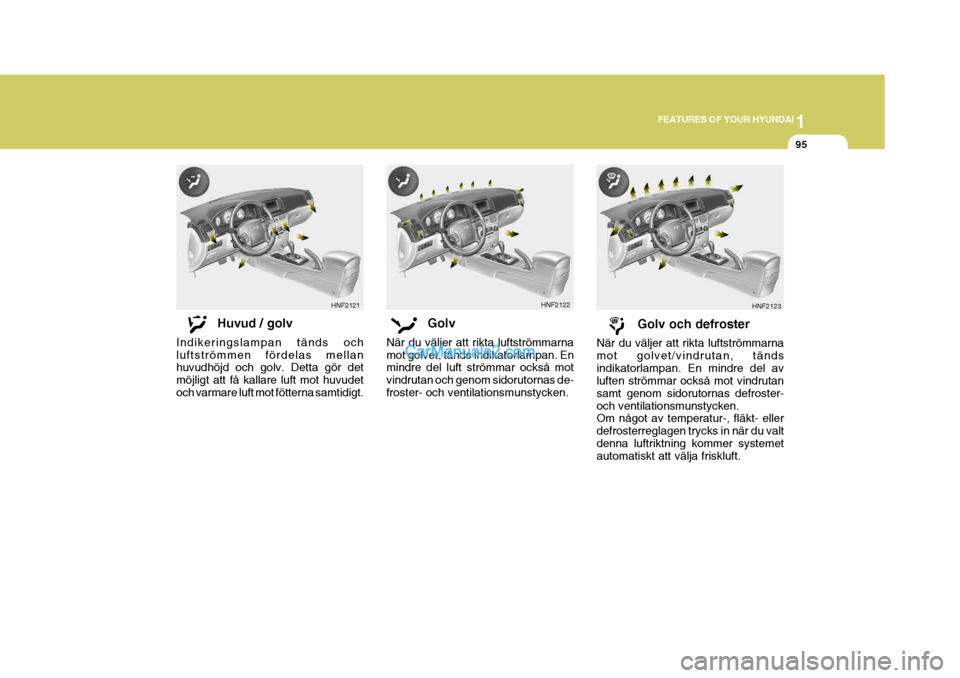

95
Golv och defroster
När du väljer att rikta luftströmmarna mot golvet/vindrutan, tändsindikatorlampan. En mindre del av luften strömmar också mot vindrutan samt genom sidorutornas defroster-och ventilationsmunstycken. Om något av temperatur-, fläkt- eller defrosterreglagen trycks in när du valtdenna luftriktning kommer systemet automatiskt att välja friskluft.
HNF2123HNF2122
Golv
När du väljer att rikta luftströmmarna mot golvet, tänds indikatorlampan. En mindre del luft strömmar också mot vindrutan och genom sidorutornas de-froster- och ventilationsmunstycken.
Huvud / golv
Indikeringslampan tänds och luftströmmen fördelas mellan huvudhöjd och golv. Detta gör det möjligt att få kallare luft mot huvudetoch varmare luft mot fötterna samtidigt. HNF2121

1FEATURES OF YOUR HYUNDAI
96
B980F01NF-GDT Defroster Indikeringslampan tänds och luftströmmen går mot vindrutan. Luftintagsväljaren ställs automatiskt iläge " " (friskluft). Luftkonditionerin- gen startar bara om utetemperaturen är högre än 1,5°C och stängs avautomatiskt om temperaturen går ned under 0,6°C. B980F01NF
KUPÉLUFTFILTER (FÖR AVDUNSTNING OCHFLÄKTENHETEN)
B980G01NF-GDT Automatiskt system för avfuktning (om så utrustad) En sensor som mäter luftfuktigheten finns mitt på instrumentpanelen. Omluftfuktigheten blir för hög skickas en signal till klimatanläggningens system, som sätter igång luftkonditioneringen. B760A01NF-GDT (om så utrustad)
Filtret finns längst till höger i instrumentpanelen. Det filtrerar bort luftföroreningar. För byte se anvisningar på sidan 5-21. HNF2181
KupéFriskluft
Avfuktare Filter
Kupéluft
Fläkt
