sensor Hyundai Sonata 2009 Instruktionsbog (in Danish)

Deres bils kendetegn
32
4
D140100AUN
Indvendigt bakspejl
Justér bakspejlet, så udsynet gennem
bagruden er centreret i bakspejlet. De
skal foretage denne indstilling, inden De
kører.
D140101AUN
Dag/nat bakspejl
De skal justere Deres bakspejl, inden De
begynder at køre og mens dag/nat-håndtaget er i dag-position.
Træk dag/nat-håndtaget mod Dem for at
nedsætte lyset fra bagvedkørende biler
ved kørsel om natten.
Husk, at De mister noget af klarhedenved udsynet bagud ved nat-positionen.
D140102AUN
Elektronisk bakspejl (hvis monteret)
Det elektroniske bakspejl kontrollerer
automatisk lyset fra bagvedkørende
bilers forlygter om natten eller fra
nærlyset om dagen. Sensoren i spejlet
føler lysniveauet rundt om bilen og
kontrollerer automatisk lyset fra
forlygterne på biler, der kører bag Dem.
Når motoren kører, kontrolleres lyset automatisk af sensoren, der er montereti bakspejlet. Når gearstangen står i bakgear (R), vil spejlet automatisk indstilles på mest lys
for at forbedre førerens udsyn bagud.
SPEJLE
ADVARSEL
- Udsyn bagud
Anbring ikke genstande eller
bagage på bagsædet, der hæmmer
udsynet gennem bagruden.
FORSIGTIG
Ved rengøring af spejlet bruges et stykke køkkenrulle, der er fugtet
med et glasrensemiddel. Undgå atsprøjte glasrensemidlet direkte på spejlet, da det kan medføre, at denflydende rensevæske trænger ind i
spejlets samling.
ONF048033

Deres bils kendetegn
52
4
BAKSYSTEM (HVIS MONTERET)
ADVARSEL
Baksystemet er udelukkende en
supplementsfunktion. Baksystemetsfunktion kan påvirkes af flere
faktorer (inkl. miljømæssige
betingelser). Det er altid førerens
ansvar at kontrollere området
bagved bilen inden og under enbakning.
D170000AEN
Baksystemet hjælper føreren under
bakning af bilen ved at afgive alarm, hvis
der spores en genstand indenfor en
afstand af 120 cm bagved bilen. Dettesystem er et supplerende system og er
ikke beregnet til at erstatte
nødvendigheden af yderste
opmærksomhed fra førerens side.
Føleområdet og de genstande, der
spores af baksensorerne er
begrænsede. Hver gang De bakker, skal
De være lige så opmærksom på, hvad
der er bagved Dem, som De ville væreuden baksystem. Baksystemets funktion D170101AEN
Funktionsbetingelse
Systemet vil aktiveres, når der bakkes
med tændingskontakten i ON.
Hvis bilen kører med en hastighed over
5 km/t, aktiveres systemet måske ikke
korrekt.
Føleafstanden under bakning med baksystemet i funktion er ca. 120 cm.
Hvis mere en to genstande spores på samme tid, vil den genstand, der er
tættest på, blive registreret først.
D170102AEN
Forskellige typer af advarselslyd
Hvis en genstand er 120 m til 81 cm fra bagerste kofanger, vil der høres en
bippende summetone.
Hvis en genstand er 80 til 41 cm fra bagerste kofanger: Summetonen
bipper hyppigere.
Hvis en genstand er indenfor 40 cm fra bagerste kofanger:
Summetonen lyder konstant.
HNF2187
Sensors

453
Deres bils kendetegn
D170200AEN
Betingelser, hvor baksystemet
ikke vil fungere.
Baksystemet fungerer måske ikke
korrekt hvis:
1. Der er rimfrost på sensoren. (Den vil
fungere normalt, når rimfrosten
fjernes)
2. Sensoren er dækket af snavs som fx sne eller vand, eller sensorens dæksel
er dækket. (Den vil fungere normalt,
når materialet fjernes eller sensoren
ikke længere er dækket.)
3. Kørsel på en ujævn vej (veje uden vejbelægning med huller, bump ogskråninger).
4. Genstande med et højt støjniveau (bilers signalhorn, motorcykelmotorer
eller lastbilers servobremser) befinder
sig indenfor sensorområdet.
5. Kraftigt regnvejr eller vandsprøjt.
6. Fjernbetjeningers sendere eller mobiltelefoner er indenfor sensorområdet.
7. Sensoren er dækket af sne.
8. Bilen bugseres Føleområdet kan formindskes, hvis:
1. Sensoren er snavset eller dækket af
sne eller vand. (Føleområdet bliver
normalt igen, når disse ting fjernes)
2. Udendørstemperaturen er ekstremt varm eller kold.
Følgende genstande bliver måskeikke registreret af sensoren:
1. Skarpe eller smalle genstande som reb, kæder eller smalle stolper.
2. Genstande som absorberer sensorens frekvens, som fx tøj, svampede
materialer eller sne.
3. Genstande registreres ikke, hvis de er mindre end 1 m i højden og hvisdiameteren er mindre end 14 cm. D170300AEN
Forsigtighedsforanstaltninger
vedr. baksystemet
Afhængig af en registreret genstands
hastighed og form vil baksystemet
måske ikke afgive alarm.
Baksystemet får måske en fejlfunktion, hvis kofangerens højde eller
sensorinstallationen er blevet ændret
eller beskadiget. Eventuelt uoriginalt
udstyr eller tilbehør kan også forstyrresensorens funktion.
Sensoren registrerer måske ikke genstande på en afstand, der er
mindre end 40 cm fra sensoren, eller
den vil måske spore en ukorrekt
afstand. Udvis forsigtighed.
Hvis sensoren er frosset eller stænket til med sne, snavs eller vand, vil den
måske ikke fungere, førend den er
tørret ren med en blød klud.
Undgå at støde til, skrabe på eller slå på sensoren. Sensoren kan gå i
stykker.

Deres bils kendetegn
54
4
✽✽
BEMÆRK
Systemet kan kun registrere genstande
indenfor sensorens område og
placering. Den kan ikke spore genstande
på andre områder, hvor der ikke er
installeret sensorer. Desuden kan smalle
eller tynde genstande som fx standere
eller genstande, der befinder sig mellem
sensorerne måske ikke blive registreret
af sensorerne. De skal altid orientereDem visuelt bagved bilen, inden De
bakker.
De skal sikre, at alle, der kører i bilen,
og som måske ikke kender systemet og
dets muligheder og begrænsninger,
bliver informeret.D170400AFD
Selvdiagnose
Hvis De ikke hører en advarselslyd eller
hvis summeren lyder afbrudt, når gearetsættes i R (bakgear), kan dette tyde på
en fejlfunktion i baksystemet. I det tilfælde
skal De få Deres bil kontrolleret på et
autoriseret HYUNDAI-værksted hurtigst
muligt.
ADVARSEL
Vær yderst opmærksom, når bilen
køres tæt på genstande på vejen,
især fodgængere og specielt børn.
Vær opmærksom på, at nogle
genstande måske ikke bliverregistreret af sensorerne pga.
genstandens afstand, størrelse
eller materiale, som alt sammenkan begrænse sensorernes
effektivitet. Orientér Dem altid
visuelt for at sikre, at bilen har fri
passage.
ADVARSEL
Deres nye bils garanti dækker ikke
ulykker eller skader på bilen eller
personskader på bilens
passagerer, der skyldes en
fejlfunktion i baksystemet. De skal
altid køre sikkert og med
forsigtighed.

457
Deres bils kendetegn
D190402AUN
Kørelysets position ( )
Hvis lyskontakten er i kørelysets position
(2. position), er forlyset, baglyset,
positionslyset, nummerpladelyset og
lyset i instrumentpanelet tændt.
✽✽
BEMÆRK
Tændingskontakten skal være i ON-
position for at tænde forlyset.
D190403AUN
Position for automatisk lys (hvis monteret)
Hvis lyskontakten er i AUTO-position
(automatisk lys), vil baglyset og forlyset
tændes og slukkes automatisk afhængig
af lysmængden udenfor bilen.
FORSIGTIG
Placér aldrig noget over sensoren (1) på instrumentpanelet for atsikre en bedre kontrol af detautomatiske lys.
Undgå at rense sensoren med et rensemiddel til vinduer, fordirensemidlet kan efterlade en tynd film, der kan forstyrre sensorensdrift.
Hvis Deres bil er udstyret med tonede ruder eller andre typer afbelægning på forruden, vil detautomatiske lyssystem måske
ikke fungere korrekt.
ONF048061ONF048060

Deres bils kendetegn
62
4
VISKERE OG VASKERE
D200100AFD
Vinduesviskere på forruden
Fungerer som følger, når
tændingskontakten drejes i ON: : For at få viskerne til at køre enenkelt gang skubbes håndtaget nedad og slip det igen med
kontaktarmen i O-position.
Viskerne vil køre kontinuerligt, hvis
håndtaget trykkes nedad og
holdes.
O : Viskeren kører ikke.
--- : Viskeren kører med regelmæssige intervaller.
Funktionen bruges ved let regn
eller tåge. Hastigheden kan
varieres ved at dreje
hastighedskontrolkontakten (1). I denne position varieres
viskerintervallerne ligeledesautomatisk afhængig af bilenshastighed (hvis monteret).
1 : Normal viskerhastighed
2 : Hurtig viskerhastighed
✽✽ BEMÆRK
Hvis der er meget sne eller is på forruden, skal forruden afises i ca. 10
minutter, eller indtil sneen og/eller isen
er fjernet, førend forrudeviskerne
bruges, så de kan fungere rigtigt.
D200101AFD
Automatkontrol (hvis monteret)
Regnsensoren sidder på den øverste del
af forrudeglasset og føler mængden af
den regn, der falder og kontrollerer
viskerfunktionen, så den kører med
korrekt interval.
Jo mere det regner, jo hurtigere kører
viskerne. Når regnen stopper, stopper
viskerne. Hastigheden ændres ved atdreje hastigheds
-kontrolkontakten (1).
ONF048066LONF048067L
1
Sensor

463
Deres bils kendetegn
Hvis tændingskontakten er drejet i ON,
mens viskerkontakten er sat i AUTO-
funktion, eller viskerkontakten er sat i
AUTO-funktion, mens tændingskon-takten er i ON, eller
hastighedskontrolkontakten er drejet
opad, når viskerkontakten er i AUTO-
funktion, vil viskeren fungere én gang for
at udføre et selvtjek af systemet. Sæt
viskeren i O-position, når viskeren ikke er
i brug.
D200200AFD Forrudens sprinklere
Med kontaktarmen i O-position trækkes
kontaktarmen let imod Dem for at spraye
sprinklervæske på forruden og køre
viskernes cyklus 1-3. Brug denne
funktion, når forruden er snavset.
Visker/vasker-funktionen vil fortsætte,
indtil De slipper kontaktarmen. Hvis
vaskeren ikke fungerer, kontrolleres
niveauet i sprinklervæskebeholderen.
Hvis niveauet er lavt, skal De påfylde en
passende mængde sprinklervæske i
sprinklervæskebeholderen. Beholderens
påfyldningshals findes foran i
motorrummet i passagersiden.
FORSIGTIG
Når tændingskontakten er i ON ogforrudens viskerkontakt er sat i
AUTO-funktion, udvises forsigtighed i følgende situationerfor at undgå skade på hænder ellerandre legemsdele:
Undgå at røre ved det øverste af forrudens glas udforregnsensoren.
Undgå at tørre på den øverste del af forrudens glas med en fugtigeller våd klud.
Undgå at forrudeglasset udsættes for tryk.
FORSIGTIG
Når bilen vaskes, sættes
viskerkontakten i O-position for atstoppe den automatiske viskerfunktion.
Viskerne kan køre og blivebeskadiget, hvis kontakten sættes iAUTO-funktion, mens bilen vaskes.
Fjern ikke sensordækslet, dersidder på den øverste del afforrudeglasset i passagersiden. Der
kunne ske skade på systemetsdele, som måske ikke dækkes afDeres bils garanti.
Når bilen startes om vinteren,sættes viskerkontakten i O-posotion. Ellers kan viskerne måske køre og is kan beskadigeforrudens viskerblade. Fjern altid al
sne og is og forruden afises helt, førend forrudens viskere aktiveres.
ONF048068L

479
Deres bils kendetegn
D240100ANF
Automatisk opvarmning og
airconditioning
Det automatiske klimakontrolsystem
styres nemt ved at indstille den ønskede
temperatur.
Det fuldautomatiske temperaturkontrol
-system styrer automatisk opvarmnings-
og kølefunktionen som følger:
1. Tryk på AUTO-kontakten. AUTO vises
i displayet. Funktionerne
ventilatorhastighed, luftindsugning og
airconditioning kontrolleres automatisk
af temperaturindstillingen. 2. Tryk på kontrolknappen til
temperaturindstilling for at indstille den
ønskede temperatur. Hvis
temperaturen indstilles på laveste
niveau (Lo) vil airconditioning-
systemet køre uafbrudt.
3. For at afbryde den automatiske funktion trykkes der på én af
knapperne undtagen kontrolknappen
til temperaturindstilling. Hvis De
trykker på funktionsvalgkontakten,
airconditioning-kontakten,
afisningskontakten, luftindsugningens
kontrolkontakt eller kontakten til
ventilatorens hastighed, vil den valgte
funktion blive kontrolleret manuelt,mens andre funktioner fungererautomatisk.
Uanset temperaturens indstilling kan
airconditioningsystemet, ved automatiskfunktion, automatisk begynde atnedsætte fugtigheden inden i bilen,
selvom temperaturen er indstillet på
varm.
✽✽ BEMÆRK
For at sikre bedre kontrol med opvarmnings- og nedkølingssystemet
må der aldrig anbringes noget ovenpå
sensoren, der sidder iinstrumentpanelet.
ONF048115ONF048083
Type A Type B

719
Vedligeholdelse
Udskift luftfilteret i overensstemmelse
med vedligeholdelsesplanen.
Hvis bilen kører på meget støvede ellersandede områder, udskiftes delen
hyppigere end de almindelige anbefaledeintervaller.
FORSIGTIG
Undgå at køre, hvis luftfilteret er
fjernet; det vil resultere i øgetmotorslid.
Når luftfilteret fjernes, skal De passe på, at der ikke kommer støv
eller snavs ind i luftindsugningen, som vil kunnebeskadige motoren.
Brug en original HYUNDAI- reservedel. Brug af en ikke-
original reservedel vil kunnebeskadige luftflowsensoren eller turboladeren.

743
Vedligeholdelse

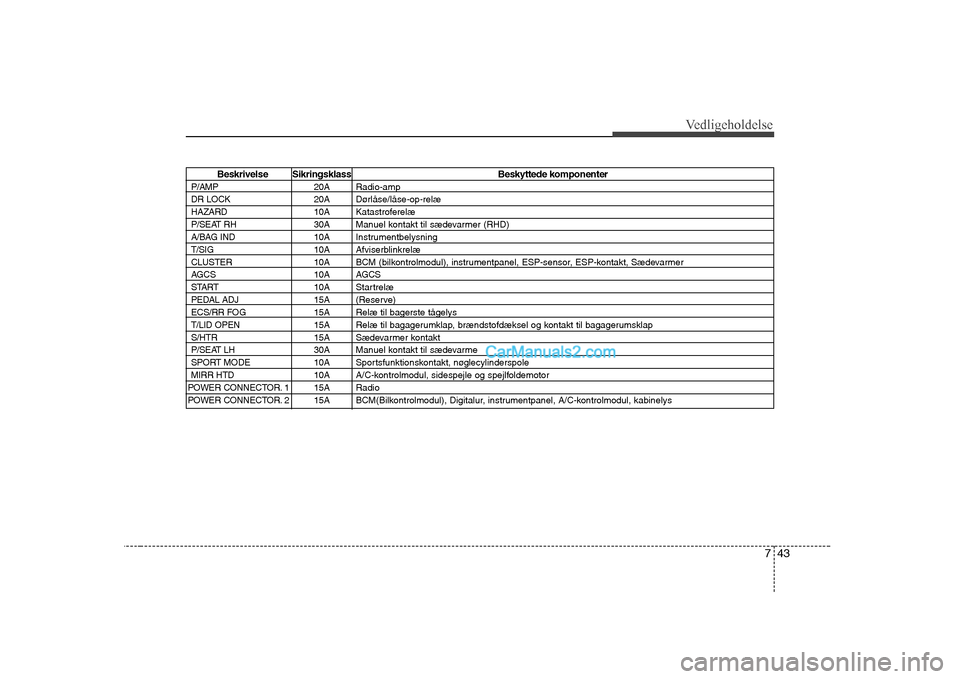

Beskrivelse Sikringsklass Beskyttede komponenter
P/AMP 20A Radio-amp
DR LOCK 20A Dør låse/låse-op-relæ
HAZARD 10A Katastroferelæ
P/SEAT RH 30A Man uel kontakt til sædevarmer (RHD)
A/BAG IND 10A Instrumentbelysning
T/SIG 10A Afviserblinkrelæ
CLUSTER 10A BCM (bilkontrolmodul), instrumentpanel, ESP-sensor, ESP-kontakt, Sædevarmer
AGCS 10A AGCS
START 10A Startrelæ
PEDAL ADJ 15A (Reser ve)
ECS/RR FOG 15A Relæ til bagerste tågelys
T/LID OPEN 15A Relæ til bagagerumklap, brændstofdæksel og kontakt til bagagerumsklap
S/HTR 15A Sædevar mer kontakt
P/SEAT LH 30A Man uel kontakt til sædevarme
SPORT MODE 10A Sportsfunktionskontakt, nøglecylinderspole
MIRR HTD 10A A/C-kontrolmodul, sidespejle og spejlfoldemotor
POWER CONNECTOR. 1 15A Radio
POWER CONNECTOR. 2 15A BCM(Bilkontrolmodul), Digitalur, instrumentpanel, A/C-kontrolmodul, kabinelys
