Hyundai Sonata 2016 Manual del propietario (in Spanish)

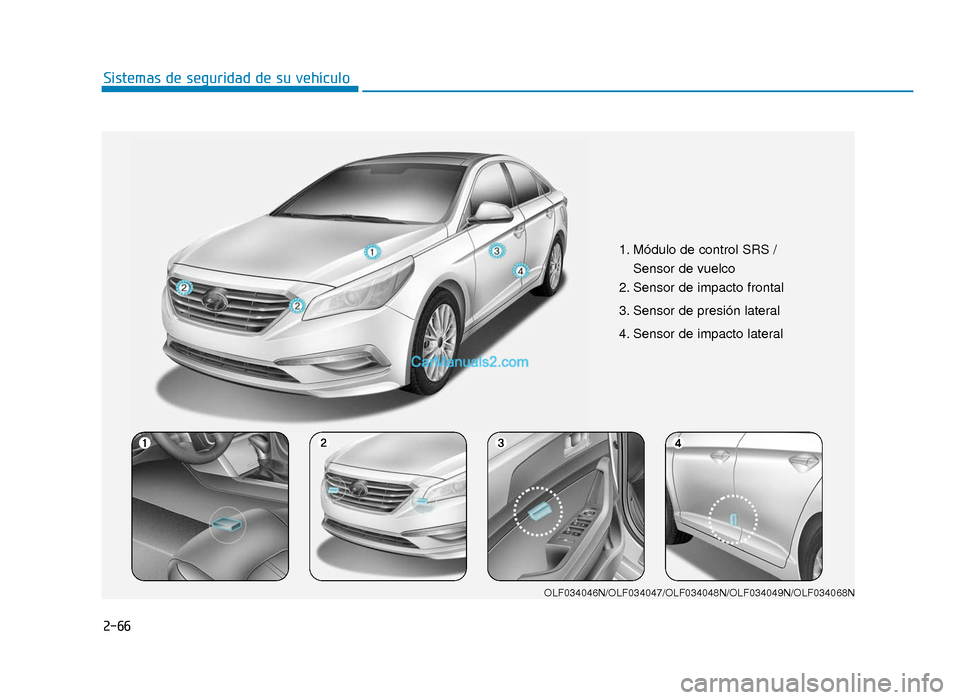

2-66
Sistemas de seguridad de su vehículo
1. Módulo de control SRS /Sensor de vuelco
2. Sensor de impacto frontal
3. Sensor de presión lateral
4. Sensor de impacto lateral
OLF034046N/OLF034047/OLF034048N/OLF034049N/OLF034068N
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 66

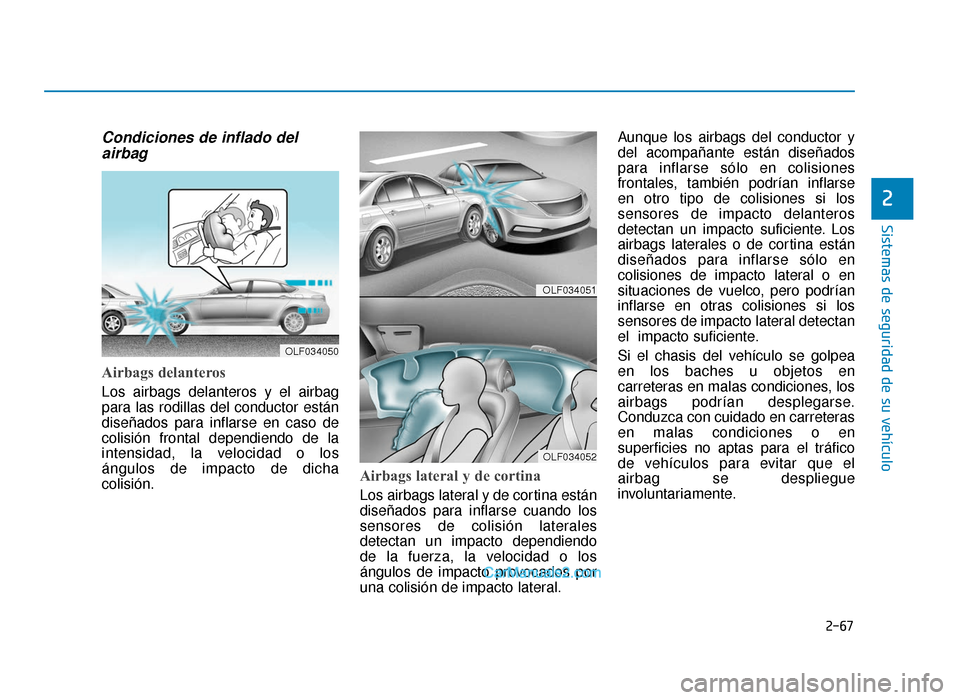

2-67
Sistemas de seguridad de su vehículo
2
Condiciones de inflado delairbag
Airbags delanteros
Los airbags delanteros y el airbag
para las rodillas del conductor están
diseñados para inflarse en caso de
colisión frontal dependiendo de la
intensidad, la velocidad o los
ángulos de impacto de dicha
colisión.
Airbags lateral y de cortina
Los airbags lateral y de cortina están
diseñados para inflarse cuando los
sensores de colisión laterales
detectan un impacto dependiendo
de la fuerza, la velocidad o los
ángulos de impacto provocados por
una colisión de impacto lateral. Aunque los airbags del conductor y
del acompañante están diseñados
para inflarse sólo en colisiones
frontales, también podrían inflarse
en otro tipo de colisiones si los
sensores de impacto delanteros
detectan un impacto suficiente. Los
airbags laterales o de cortina están
diseñados para inflarse sólo en
colisiones de impacto lateral o en
situaciones de vuelco, pero podrían
inflarse en otras colisiones si los
sensores de impacto lateral detectan
el impacto suficiente.
Si el chasis del vehículo se golpea
en los baches u objetos en
carreteras en malas condiciones, los
airbags podrían desplegarse.
Conduzca con cuidado en carreteras
en malas condiciones o en
superficies no aptas para el tráfico
de vehículos para evitar que el
airbag se despliegue
involuntariamente.
OLF034051
OLF034052
OLF034050
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 67

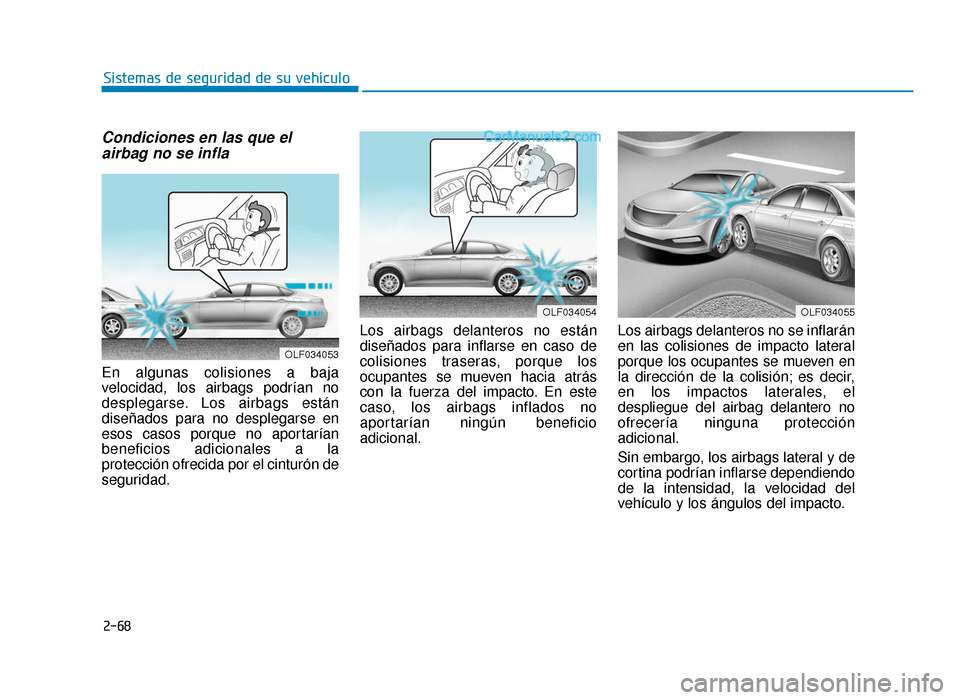

2-68
Sistemas de seguridad de su vehículo
Condiciones en las que elairbag no se infla
En algunas colisiones a baja
velocidad, los airbags podrían no
desplegarse. Los airbags están
diseñados para no desplegarse en
esos casos porque no aportarían
beneficios adicionales a la
protección ofrecida por el cinturón de
seguridad. Los airbags delanteros no están
diseñados para inflarse en caso de
colisiones traseras, porque los
ocupantes se mueven hacia atrás
con la fuerza del impacto. En este
caso, los airbags inflados no
aportarían ningún beneficio
adicional.
Los airbags delanteros no se inflarán
en las colisiones de impacto lateral
porque los ocupantes se mueven en
la dirección de la colisión; es decir,
en los impactos laterales, el
despliegue del airbag delantero no
ofrecería ninguna protección
adicional.
Sin embargo, los airbags lateral y de
cortina podrían inflarse dependiendo
de la intensidad, la velocidad del
vehículo y los ángulos del impacto.
OLF034055OLF034054
OLF034053
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 68

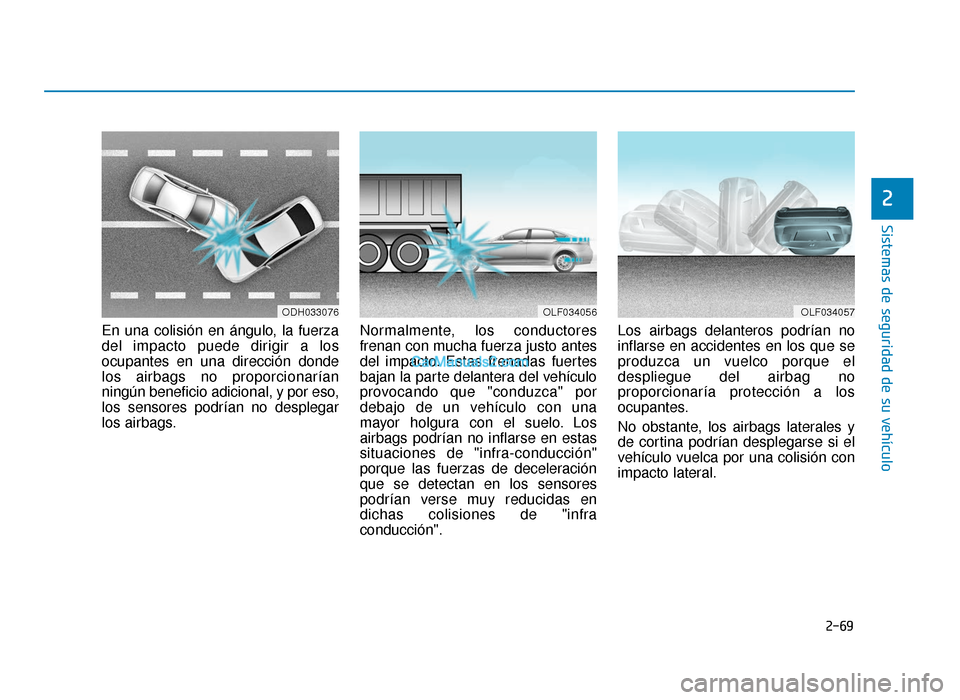

2-69
Sistemas de seguridad de su vehículo
2
En una colisión en ángulo, la fuerza
del impacto puede dirigir a los
ocupantes en una dirección donde
los airbags no proporcionarían
ningún beneficio adicional, y por eso,
los sensores podrían no desplegar
los airbags.Normalmente, los conductores
frenan con mucha fuerza justo antes
del impacto. Estas frenadas fuertes
bajan la parte delantera del vehículo
provocando que "conduzca" por
debajo de un vehículo con una
mayor holgura con el suelo. Los
airbags podrían no inflarse en estas
situaciones de "infra-conducción"
porque las fuerzas de deceleración
que se detectan en los sensores
podrían verse muy reducidas en
dichas colisiones de "infra
conducción".Los airbags delanteros podrían no
inflarse en accidentes en los que se
produzca un vuelco porque el
despliegue del airbag no
proporcionaría protección a los
ocupantes.
No obstante, los airbags laterales y
de cortina podrían desplegarse si el
vehículo vuelca por una colisión con
impacto lateral.
ODH033076OLF034056OLF034057
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 69

2-70
Sistemas de seguridad de su vehículo
Los airbags podrían no inflarse si el
vehículo colisiona contra objetos
como postes o árboles, donde el
punto de impacto está concentrado
en una zona y la estructura del
vehículo absorbe la energía de la
colisión.
Cuidado del SRS
El SRS no necesita prácticamente
mantenimiento, por lo que no hay
ninguna pieza de la que usted pueda
realizar el mantenimiento por sí
mismo. Si el testigo de advertencia
del airbag del SRS no se ilumina al
colocar el interruptor de
Inicio/Parada del motor en ON o si
permanece siempre iluminado, haga
revisar inmediatamente el vehículo
por un distribuidor HYUNDAI
autorizado.
Cualquier trabajo en el sistema SRS
(extraerlo, montarlo, repararlo) o
cualquier trabajo en el volante, en el
panel del acompañante, en los
asientos delanteros o en las guías
del techo, deben ser realizados por
un distribuidor HYUNDAI autorizado.
Un manejo inadecuado del sistema
SRS puede provocar graves lesiones
personales. Para reducir el riesgo de sufrir
lesiones graves o la muerte,
tome las precauciones
siguientes:
No intente modificar ni
desconectar los componen-
tes ni el cableado del SRS,
incluyendo la colocación de
placas en las cubiertas del
panel y modificaciones en la
estructura de la carrocería.
No coloque ningún objeto
sobre los módulos del airbag
del volante, el panel de
instrumentos y el panel
delantero sobre la guantera,
ni cerca de los mismos.
Limpie las cubiertas del panel
del airbag con un paño suave
humedecido sólo con agua.
Los disolventes o los
limpiadores pueden afectar
negativamente a las cubiertas
del airbag y al correcto
despliegue del sistema.
(Continúa)
ADVERTENCIA
OLF034058
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 70

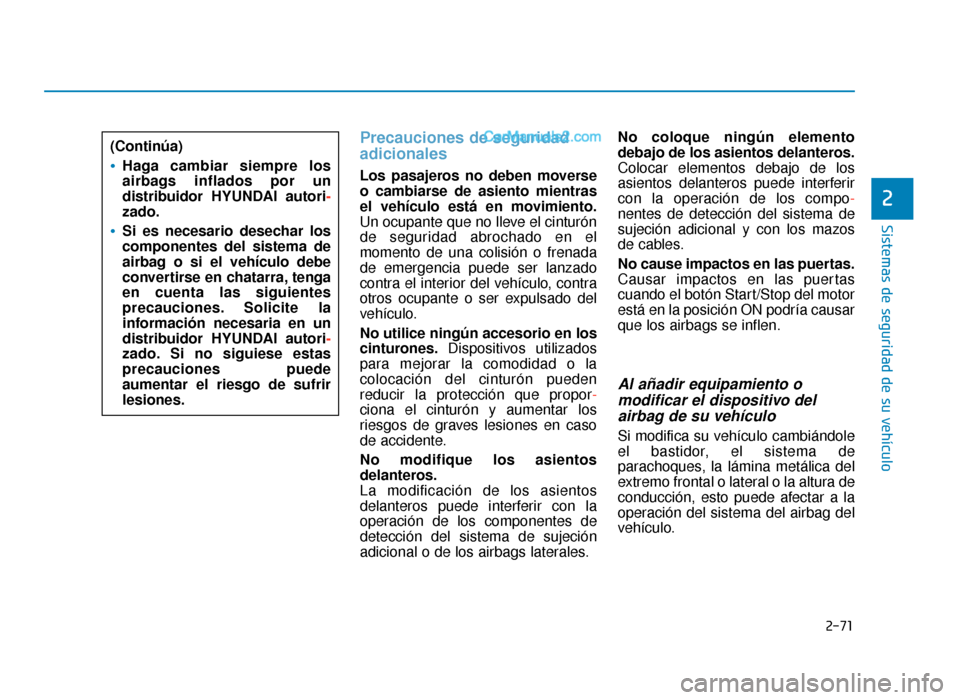

2-71
Sistemas de seguridad de su vehículo
2
Precauciones de seguridad
adicionales
Los pasajeros no deben moverse
o cambiarse de asiento mientras
el vehículo está en movimiento.
Un ocupante que no lleve el cinturón
de seguridad abrochado en el
momento de una colisión o frenada
de emergencia puede ser lanzado
contra el interior del vehículo, contra
otros ocupante o ser expulsado del
vehículo.
No utilice ningún accesorio en los
cinturones.Dispositivos utilizados
para mejorar la comodidad o la
colocación del cinturón pueden
reducir la protección que propor -
ciona el cinturón y aumentar los
riesgos de graves lesiones en caso
de accidente.
No modifique los asientos
delanteros.
La modificación de los asientos
delanteros puede interferir con la
operación de los componentes de
detección del sistema de sujeción
adicional o de los airbags laterales. No coloque ningún elemento
debajo de los asientos delanteros.
Colocar elementos debajo de los
asientos delanteros puede interferir
con la operación de los compo
-
nentes de detección del sistema de
sujeción adicional y con los mazos
de cables.
No cause impactos en las puertas.
Causar impactos en las puertas
cuando el botón Start/Stop del motor
está en la posición ON podría causar
que los airbags se inflen.
Al añadir equipamiento o modificar el dispositivo delairbag de su vehículo
Si modifica su vehículo cambiándole
el bastidor, el sistema de
parachoques, la lámina metálica del
extremo frontal o lateral o la altura de
conducción, esto puede afectar a la
operación del sistema del airbag del
vehículo.
(Continúa)
Haga cambiar siempre los
airbags inflados por un
distribuidor HYUNDAI autori
-
zado.
Si es necesario desechar los
componentes del sistema de
airbag o si el vehículo debe
convertirse en chatarra, tenga
en cuenta las siguientes
precauciones. Solicite la
información necesaria en un
distribuidor HYUNDAI autori -
zado. Si no siguiese estas
precauciones puede
aumentar el riesgo de sufrir
lesiones.
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 71

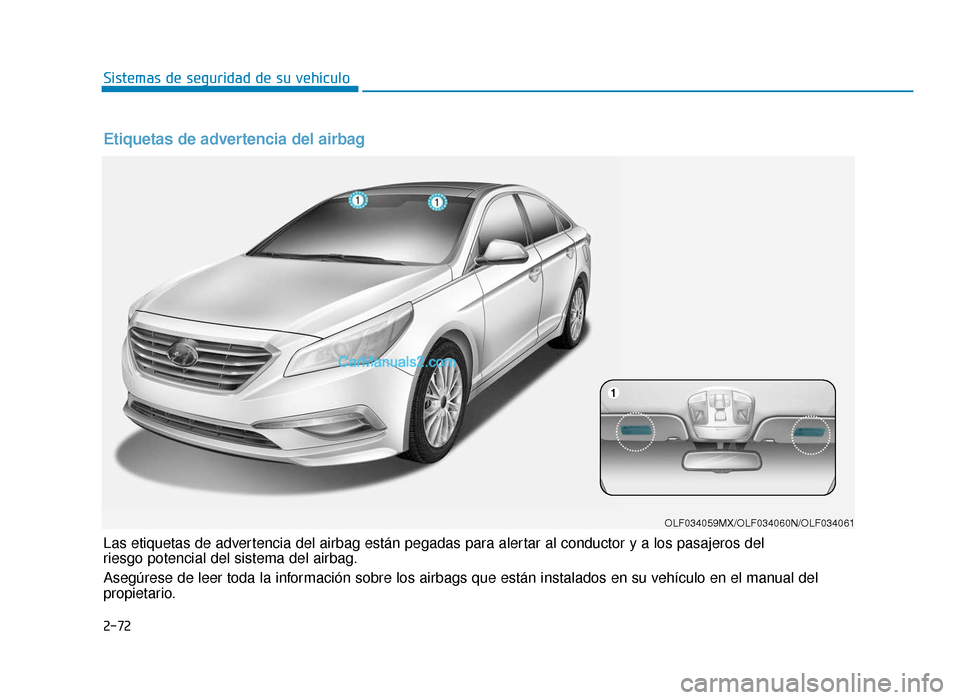

2-72
Sistemas de seguridad de su vehículo
OLF034059MX/OLF034060N/OLF034061
Las etiquetas de advertencia del airbag están pegadas para alertar al conductor y a los pasajeros del
riesgo potencial del sistema del airbag.
Asegúrese de leer toda la información sobre los airbags que están instalados en su vehículo en el manual del
propietario.
Etiquetas de advertencia del airbag
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 72

2-73
Sistemas de seguridad de su vehículo
2
Etiquetas de advertencia del airbag suplementarias
Si está equipado con los airbags mencionados a continuación, se colocará etiquetas de advertencia adicionales en los módulos
del airbag y los infladores. Lea la siguiente advertencia para estar seguro de los riesgos potenciales del sistema del airbag.
AirbagAirbag del conductorAirbag del acompañante Airbag lateral Airbag de cortina
Módulo-
PRECAUCIÓN:
No los abra, retire ni los
coloque en otro vehículo.
¡Riesgo de mal funcionamiento
y de lesiones corporales! Esta
unidad debe instalarse y/o
desinstalarse solo por personas
cualificadas. Este elemento
contiene un encendedor
explosivo.PRECAUCIÓN:
No los abra, retire ni los coloque
en otro vehículo. ¡Riesgo de mal
funcionamiento y de lesiones
corporales! Esta unidad debe
instalarse y/o desinstalarse solo
por personas cualificadas. Este
elemento contiene un
encendedor explosivo.PRECAUCIÓN:
No los abra, retire ni los
coloque en otro vehículo.
¡Riesgo de mal funcionami-
ento y de lesiones corporales!
Esta unidad debe instalarse
y/o desinstalarse solo por
personas cualificadas

. Este
elemento contiene un encen-
dedor explosivo.
Inflador
Este elemento contiene
un encendedor
explosivo. Para evitar
lesiones personal por un
inflado indeseado, no
realice trabajos de
mantenimiento ni
deseche esta unidad sin
seguir las siguientes
instrucciones en el
manual de servicio.PRECAUCIÓN:
ESTA VASIJA DE SEGURIDAD
PODRÍA NO PODER
RELLENARSE. ESTE
ELEMENTO CONTIENE UN
ENCENDEDOR EXPLOSIVO.
PARA AYUDAR A EVITAR
LESIONES DEBIDAS A UN
INFLADO INDESEADO NO
REALICE TRABAJOS DE
MANTENIMIENTO NI
DESECHE ESTA UNIDAD SIN
SEGUIR LAS SIGUIENTES
INSTRUCCIONES EN EL
MANUAL DE SERVICIO.PRECAUCIÓN:
ESTA VASIJA DE SEGURIDAD
PODRÍA NO PODER
RELLENARSE. ESTE
ELEMENTO CONTIENE UN
ENCENDEDOR EXPLOSIVO.
PARA AYUDAR A EVITAR
LESIONES DEBIDAS A UN
INFLADO INDESEADO NO
REALICE TRABAJOS DE
MANTENIMIENTO NI
DESECHE ESTA UNIDAD SIN
SEGUIR LAS SIGUIENTES
INSTRUCCIONES EN EL
MANUAL DE SERVICIO.PRECAUCIÓN:
ESTA VASIJA DE SEGURIDAD
PODRÍA NO PODER
RELLENARSE. ESTE
ELEMENTO CONTIENE UN
ENCENDEDOR EXPLOSIVO.
PARA AYUDAR A EVITAR
LESIONES DEBIDAS A UN
INFLADO INDESEADO NO
REALICE TRABAJOS DE
MANTENIMIENTO NI
DESECHE ESTA UNIDAD SIN
SEGUIR LAS SIGUIENTES
INSTRUCCIONES EN EL
MANUAL DE SERVICIO.
LF Mexico_2.qxp 3/6/2015 12:02 PM Page 73

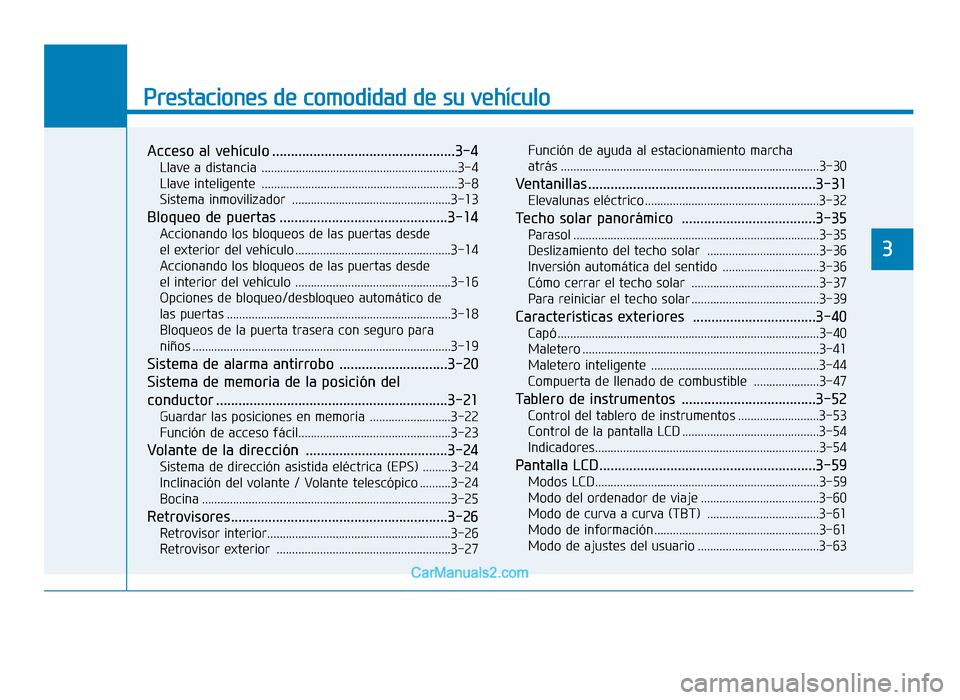

Prestaciones de comodidad de su vehículo
3
Acceso al vehículo .................................................3-4
Llave a distancia ...............................................................3-4
Llave inteligente ...............................................................3-8
Sistema inmovilizador ...................................................3-13
Bloqueo de puertas .............................................3-14
Accionando los bloqueos de las puertas desde
el exterior del vehículo ..................................................3-14
Accionando los bloqueos de las puertas desde
el interior del vehículo ..................................................3-16
Opciones de bloqueo/desbloqueo automático de
las puertas ........................................................................\
3-18
Bloqueos de la puerta trasera con seguro para
niños ........................................................................\
...........3-19
Sistema de alarma antirrobo .............................3-20
Sistema de memoria de la posición del
conductor ..............................................................3-21
Guardar las posiciones en memoria ..........................3-22
Función de acceso fácil.................................................3-23
Volante de la dirección ......................................3-24
Sistema de dirección asistida eléctrica (EPS) .........3-24
Inclinación del volante / Volante telescópico ..........3-24
Bocina ........................................................................\
........3-25
Retrovisores..........................................................3-26
Retrovisor interior...........................................................3-26
Retrovisor exterior ........................................................3-27Función de ayuda al estacionamiento marcha
atrás ........................................................................\
...........3-30
Ventanillas .............................................................3-31
Elevalunas eléctrico ........................................................3-32
Techo solar panorámico ....................................3-35
Parasol ........................................................................\
.......3-35
Deslizamiento del techo solar ....................................3-36
Inversión automática del sentido ...............................3-36
Cómo cerrar el techo solar .........................................3-37
Para reiniciar el techo solar .........................................3-39
Características exteriores .................................3-40
Capó ........................................................................\
............3-40
Maletero ........................................................................\
....3-41
Maletero inteligente ......................................................3-44
Compuerta de llenado de combustible .....................3-47
Tablero de instrumentos ....................................3-52
Control del tablero de instrumentos ..........................3-53
Control de la pantalla LCD ............................................3-54
Indicadores........................................................................\
3-54
Pantalla LCD..........................................................3-59
Modos LCD........................................................................\
3-59
Modo del ordenador de viaje ......................................3-60
Modo de curva a curva (TBT) ....................................3-61
Modo de información.....................................................3-61
Modo de ajustes del usuario .......................................3-63
LF Mexico_3a.qxp 3/6/2015 12:49 PM Page 1

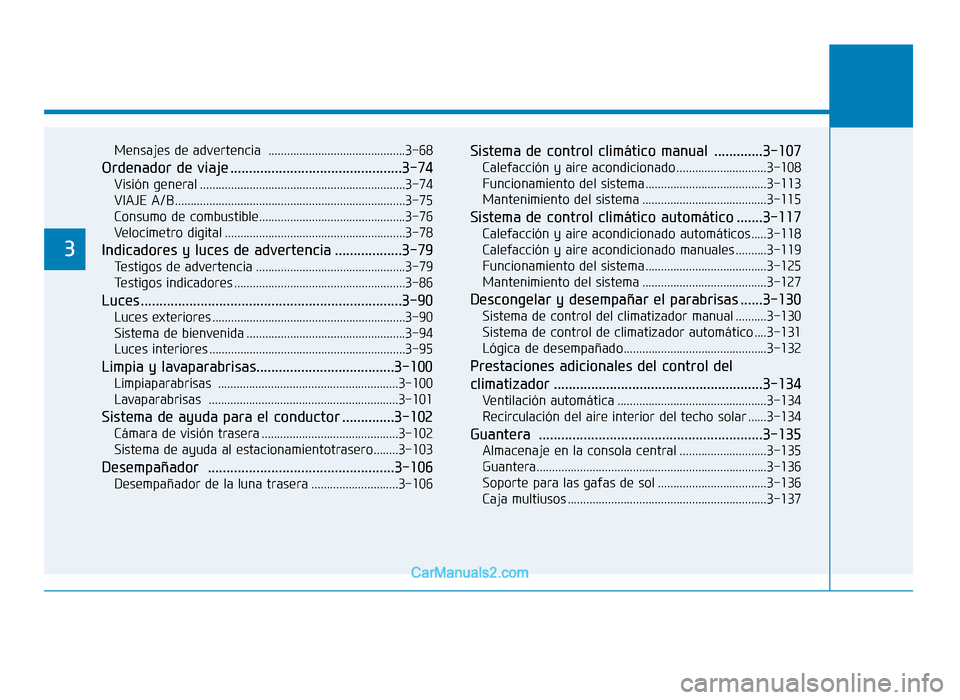

Mensajes de advertencia ............................................3-68
Ordenador de viaje ..............................................3-74
Visión general ..................................................................3-74
VIAJE A/B........................................................................\
..3-75
Consumo de combustible...............................................3-76
Velocímetro digital ..........................................................3-78
Indicadores y luces de advertencia ..................3-79
Testigos de advertencia ................................................3-79
Testigos indicadores .......................................................3-86
Luces ......................................................................3-\
90
Luces exteriores ..............................................................3-90
Sistema de bienvenida ...................................................3-94
Luces interiores ...............................................................3-95
Limpia y lavaparabrisas.....................................3-100
Limpiaparabrisas ..........................................................3-100
Lavaparabrisas .............................................................3-10\
1
Sistema de ayuda para el conductor ..............3-102
Cámara de visión trasera ............................................3-102
Sistema de ayuda al estacionamientotrasero........3-103
Desempañador ..................................................3-106
Desempañador de la luna trasera ............................3-106
Sistema de control climático manual .............3-107
Calefacción y aire acondicionado .............................3-108
Funcionamiento del sistema .......................................3-113
Mantenimiento del sistema ........................................3-115
Sistema de control climático automático .......3-117
Calefacción y aire acondicionado automáticos.....3-118
Calefacción y aire acondicionado manuales ..........3-119
Funcionamiento del sistema .......................................3-125
Mantenimiento del sistema ........................................3-127
Descongelar y desempañar el parabrisas ......3-130
Sistema de control del climatizador manual ..........3-130
Sistema de control de climatizador automático ....3-131
Lógica de desempañado..............................................3-132
Prestaciones adicionales del control del
climatizador ........................................................3-134
Ventilación automática ................................................3-134
Recirculación del aire interior del techo solar ......3-134
Guantera ............................................................3-135
Almacenaje en la consola central ............................3-135
Guantera........................................................................\
..3-136
Soporte para las gafas de sol ...................................3-136
Caja multiusos ................................................................3-137
3
LF Mexico_3a.qxp 3/6/2015 12:49 PM Page 2
