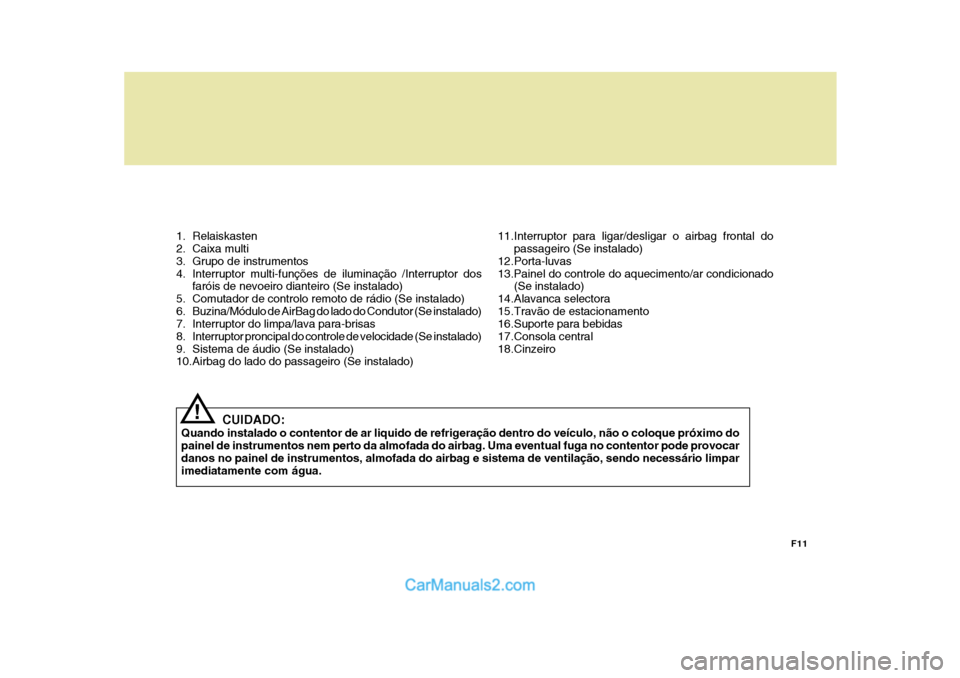

Hyundai Sonata

1. Relaiskasten
2. Caixa multi
3. Grupo de instrumentos
4. Interruptor multi-funções de iluminação /Interruptor dosfaróis de nevoeiro dianteiro (Se instalado)
5. Comutador de controlo remoto de rádio (Se instalado)
6. Buzina/Módulo de AirBag do lado do Condutor (Se instalado)
7. Interruptor do limpa/lava para-brisas
8. Interruptor proncipal do controle de velocidade (Se instalado)
9. Sistema de áudio (Se instalado)
10.Airbag do lado do passageiro (Se instalado)
CUIDADO:
Quando instalado o contentor de ar liquido de refrigeração dentro do veículo, não o coloque próximo do painel de instrumentos nem perto da almofada do airbag. Uma eventual fuga no contentor pode provocardanos no painel de instrumentos, almofada do airbag e sistema de ventilação, sendo necessário limpar imediatamente com água.
! 11.Interruptor para ligar/desligar o airbag frontal do
passageiro (Se instalado)
12.Porta-luvas 13.Painel do controle do aquecimento/ar condicionado (Se instalado)
14.Alavanca selectora
15.Travão de estacionamento
16.Suporte para bebidas
17.Consola central
18.Cinzeiro
F11

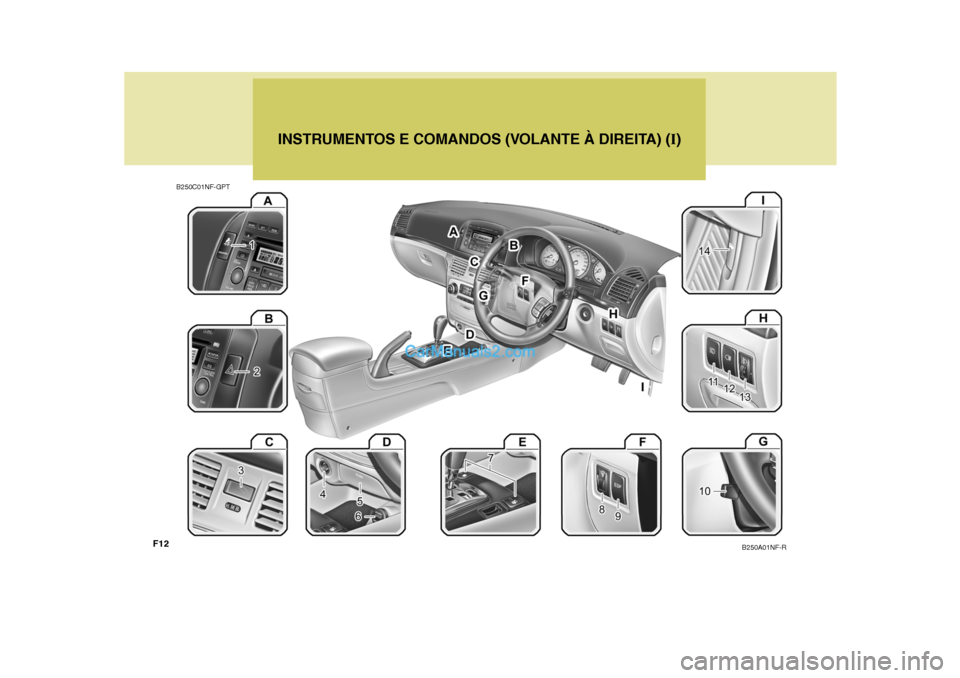

INSTRUMENTOS E COMANDOS (VOLANTE À DIREITA) (I)
B250C01NF-GPT
B250A01NF-R
F12

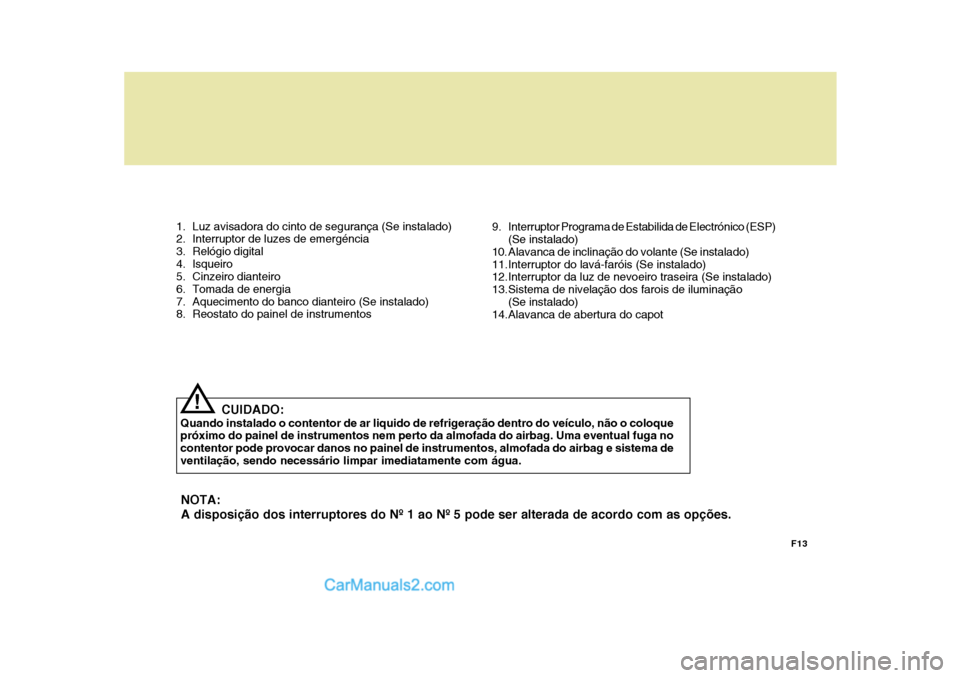

1. Luz avisadora do cinto de segurança (Se instalado)
2. Interruptor de luzes de emergéncia
3. Relógio digital
4. Isqueiro
5. Cinzeiro dianteiro
6. Tomada de energia
7. Aquecimento do banco dianteiro (Se instalado)
8. Reostato do painel de instrumentosCUIDADO:
Quando instalado o contentor de ar liquido de refrigeração dentro do veículo, não o coloquepróximo do painel de instrumentos nem perto da almofada do airbag. Uma eventual fuga no contentor pode provocar danos no painel de instrumentos, almofada do airbag e sistema deventilação, sendo necessário limpar imediatamente com água.
!
NOTA: A disposição dos interruptores do Nº 1 ao Nº 5 pode ser alterada de acordo com as opções. 9. Interruptor Programa de Estabilida de Electrónico (ESP)
(Se instalado)
10. Alavanca de inclinação do volante (Se instalado)
11.Interruptor do lavá-faróis (Se instalado)
12.Interruptor da luz de nevoeiro traseira (Se instalado)
13.Sistema de nivelação dos farois de iluminação (Se instalado)
14.Alavanca de abertura do capot
F13

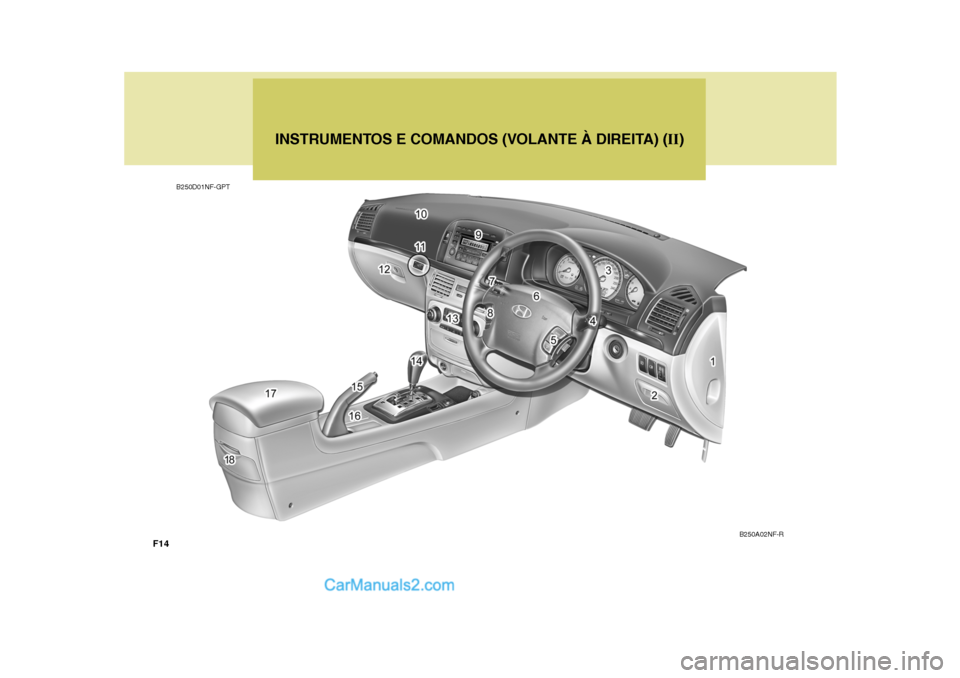

INSTRUMENTOS E COMANDOS (VOLANTE À DIREITA) (II)
B250D01NF-GPT
B250A02NF-R
F14

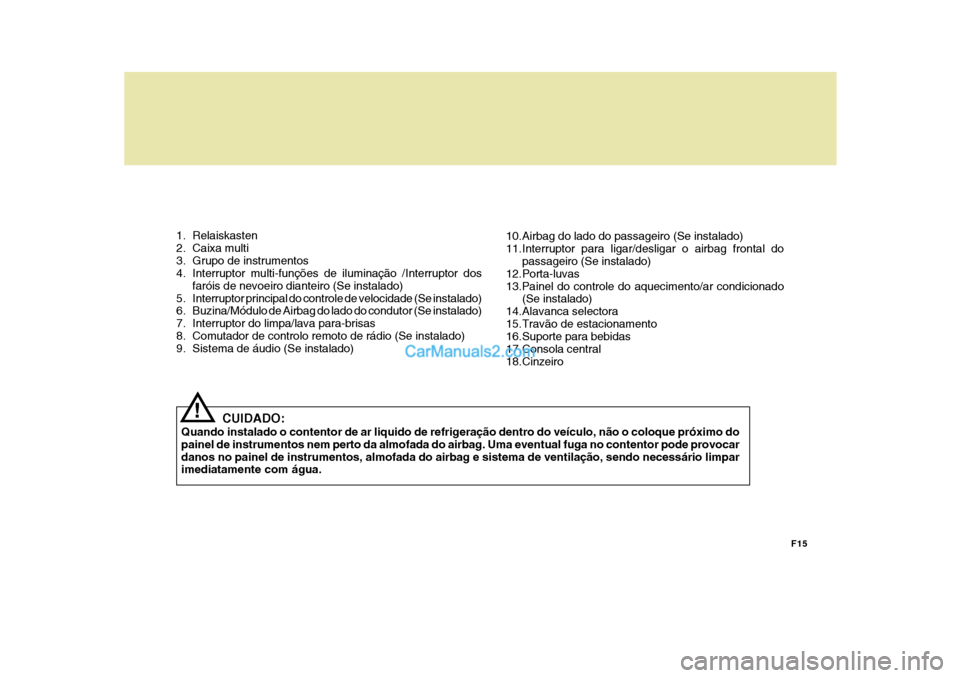

1. Relaiskasten
2. Caixa multi
3. Grupo de instrumentos
4. Interruptor multi-funções de iluminação /Interruptor dosfaróis de nevoeiro dianteiro (Se instalado)
5. Interruptor principal do controle de velocidade (Se instalado)
6. Buzina/Módulo de Airbag do lado do condutor (Se instalado)
7. Interruptor do limpa/lava para-brisas
8. Comutador de controlo remoto de rádio (Se instalado)
9. Sistema de áudio (Se instalado)
CUIDADO:
Quando instalado o contentor de ar liquido de refrigeração dentro do veículo, não o coloque próximo do painel de instrumentos nem perto da almofada do airbag. Uma eventual fuga no contentor pode provocardanos no painel de instrumentos, almofada do airbag e sistema de ventilação, sendo necessário limpar imediatamente com água.
! 10.Airbag do lado do passageiro (Se instalado)
11.Interruptor para ligar/desligar o airbag frontal do
passageiro (Se instalado)
12.Porta-luvas13.Painel do controle do aquecimento/ar condicionado (Se instalado)
14.Alavanca selectora
15.Travão de estacionamento
16.Suporte para bebidas
17.Consola central
18.Cinzeiro
F15

YOUR VEHICLE AT A GLANCE
Luz avisadora de máximos
Luz de aviso de porta mal fechada
Luz de aviso do cinto de segurança (Condutor e passageiro da frente) (Se instalada)
Luzes avisadoras dos indicadores de direcção
Luz indicadora do airbag frontal do passageiro desligado (Se instalada)
Luz avisadora do sistema de travagem ABS (Se instalado) Luz de aviso de pressão de óleo
Luz de aviso do nível do óleo dos travões/ travão de mão Luz de aviso do sistema eléctrico de carga
Avisador de manutenção do SRS (AIRBAG) (Se instalado) Luz indicadora do controlo de velocidade cruise (Se instalado)
Aviso luminoso do motor
Luzes indicadoras do programaelectrónico de estabilidade (Se instalado)
Luz de aviso de nível baixo da água de lavagem do pára-brisas
Luz indicadora do farol de nevoeiro dianteiro (Se instalado)Luz indicadora SET (Se instalado)
Luz de aviso de nível de combustível baixo
Luz avisadora de mala aberta
Luz indicadora do imobilizador (Se instalado)

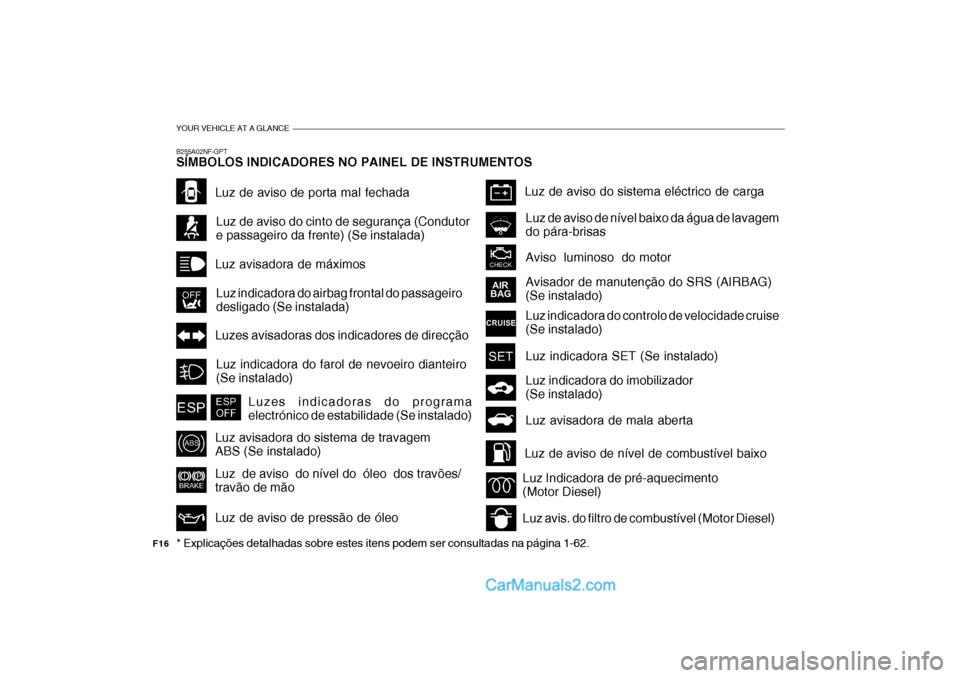

B255A02NF-GPT SÍMBOLOS INDICADORES NO PAINEL DE INSTRUMENTOS
* Explicações detalhadas sobre estes itens podem ser consultadas na página 1-62.
Luz avis. do filtro de combustível (Motor Diesel)
Luz Indicadora de pré-aquecimento (Motor Diesel)
F16

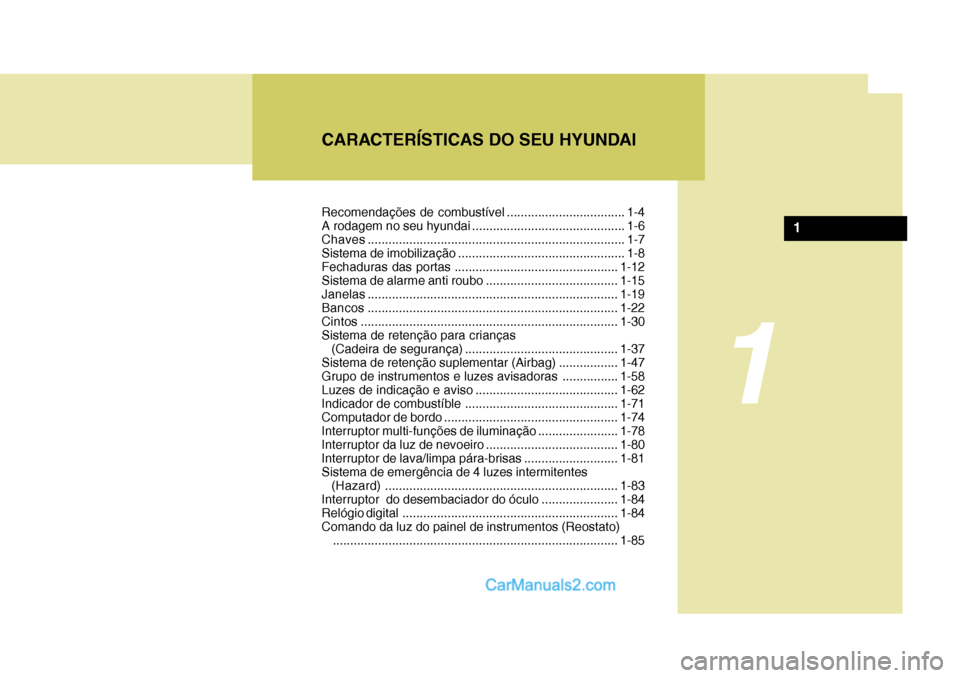

CARACTERÍSTICAS DO SEU HYUNDAI
1
1
Recomendações de combustível .................................. 1-4
A rodagem no seu hyundai ............................................ 1-6Chaves.......................................................................... 1-7
Sistema de imobilização ................................................ 1-8Fechaduras das portas ............................................... 1-12
Sistema de alarme anti roubo ...................................... 1-15
Janelas ........................................................................ 1-19
Bancos ........................................................................ 1-22
Cintos .......................................................................... 1-30
Sistema de retenção para crianças
(Cadeira de segurança) ............................................ 1-37
Sistema de retenção suplementar (Airbag) .................1-47
Grupo de instrumentos e luzes avisadoras ................1-58
Luzes de indicação e aviso ......................................... 1-62
Indicador de com bustíble ............................................ 1-71
Computador de bordo .................................................. 1-74
Interruptor multi-funções de iluminação .......................1-78
Interruptor da luz de nevoeiro ...................................... 1-80
Interruptor de lava/limpa pára-brisas ........................... 1-81
Sistema de emergência de 4 luzes intermitentes (Hazard) ................................................................... 1-83
Interruptor do desembaciador do óculo ......................1-84
Relógio digital .............................................................. 1-84
Comando da luz do painel de instrumentos (Reostato) .................................................................................. 1-85

CARACTERÍSTICAS DO SEU HYUNDAI Isqueiro........................................................................ 1-85
Tomada de corrente .................................................... 1-86
Cinzeiro ....................................................................... 1-87
Suporte para bebidas .................................................. 1-87
Gancho para saco de compras ................................... 1-88
Bolsa nos bancos ........................................................ 1-89
Tecto de abrir .............................................................. 1-89
Luz interior ................................................................... 1-93
Caixa para óculos ....................................................... 1-94
Porta-luvas .................................................................. 1-94
Compartimento da consola central ..............................1-95
Retrovisor exterior ....................................................... 1-97
Retrovisor diur no-nocturno .......................................... 1-99
Travão de mão .......................................................... 1-100
Tampa da bagageira .................................................. 1-100
Indicador de travagem. Luz superior de stop ............1-102
Abertura remota da tampa do depósito de combustível ............................................................ 1-103
Abertura do capot ...................................................... 1-105
Palas de so l ............................................................... 1-106
Luz de abertura de porta ........................................... 1-107
Buzina ....................................................................... 1-107
Descanso para os braços no banco traseiro ............1-108
Persiana do vidro traseiro ......................................... 1-108

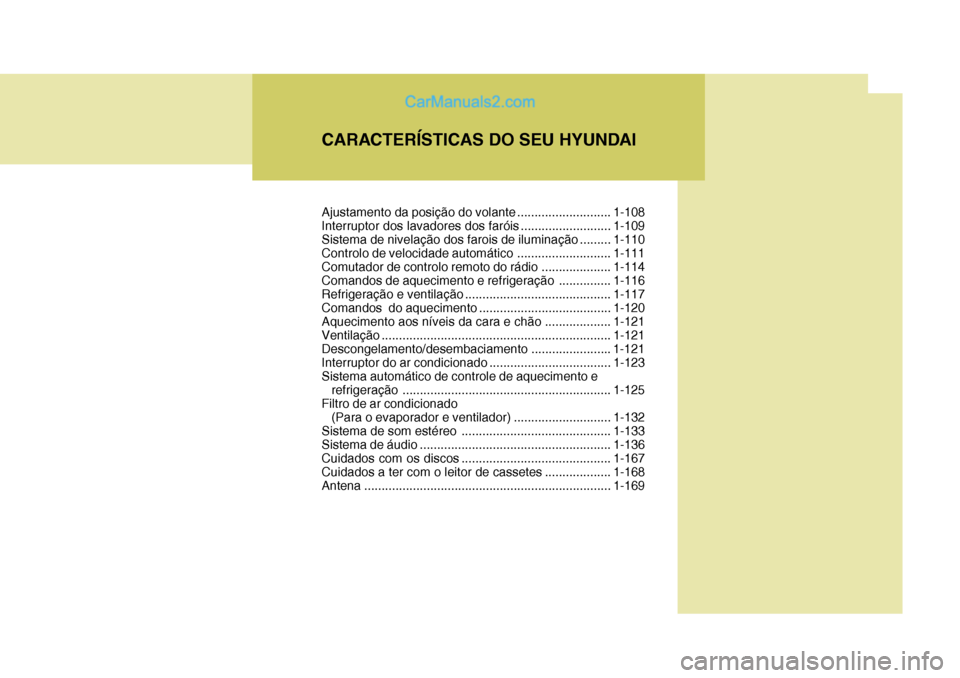

CARACTERÍSTICAS DO SEU HYUNDAIAjustamento da posição do volante ...........................1-108
Interruptor dos lavadores dos faróis ..........................1-109
Sistema de nivelação dos farois de iluminação .........1-110
Controlo de velocidade automático ........................... 1-111
Comutador de controlo remoto do rádio ....................1-114
Comandos de aquecimento e refrigeração ............... 1-116
Refrigeração e ventilação.......................................... 1-117
Comandos do aquecimento ...................................... 1-120
Aquecimento aos níveis da cara e chão ...................1-121
Ventilação .................................................................. 1-121
Descongelamento/desembaciamento .............. ......... 1-121
Interruptor do ar condici onado ................................... 1-123
Sistema automático de controle de aquecimento e refrigeração ............................................................ 1-125
Filtro de ar condicionado (Para o evaporador e ventilador) ............................ 1-132
Sistema de som estéreo ........................................... 1-133
Sistema de áudio ....................................................... 1-136
Cuidados com os discos ........................................... 1-167
Cuidados a ter com o leitor de casset es ...................1-168
Antena ....................................................................... 1-169

1CARACTERÍSTICAS DO SEU HYUNDAI
4

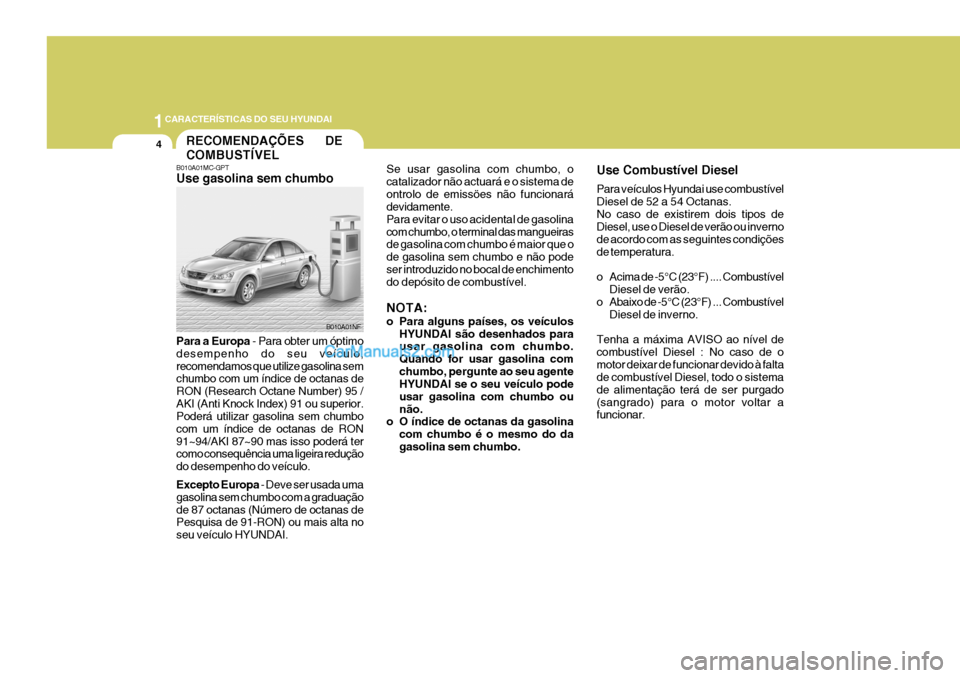

B010A01MC-GPT Use gasolina sem chumbo Para a Europa
- Para obter um óptimo
desempenho do seu veículo, recomendamos que utilize gasolina sem chumbo com um índice de octanas de RON (Research Octane Number) 95 /AKI (Anti Knock Index) 91 ou superior. Poderá utilizar gasolina sem chumbo com um índice de octanas de RON91~94/AKI 87~90 mas isso poderá ter como consequência uma ligeira redução do desempenho do veículo. Excepto Europa - Deve ser usada uma
gasolina sem chumbo com a graduação de 87 octanas (Número de octanas de Pesquisa de 91-RON) ou mais alta no seu veículo HYUNDAI. Se usar gasolina com chumbo, ocatalizador não actuará e o sistema deontrolo de emissöes não funcionará devidamente. Para evitar o uso acidental de gasolinacom chumbo, o terminal das mangueiras de gasolina com chumbo é maior que o de gasolina sem chumbo e não podeser introduzido no bocal de enchimento do depósito de combustível. NOTA:
o Para alguns países, os veículos
HYUNDAI são desenhados para usar gasolina com chumbo. Quando for usar gasolina comchumbo, pergunte ao seu agente HYUNDAI se o seu veículo pode usar gasolina com chumbo ounão.
o O índice de octanas da gasolina
com chumbo é o mesmo do dagasolina sem chumbo.
RECOMENDAÇÕES DE COMBUSTÍVEL
B010A01NF Use Combustível Diesel Para veículos Hyundai use combustível Diesel de 52 a 54 Octanas.No caso de existirem dois tipos de Diesel, use o Diesel de verão ou inverno de acordo com as seguintes condiçõesde temperatura.
o Acima de -5°C (23°F) .... Combustível
Diesel de verão.
o Abaixo de -5°C (23°F) ... Combustível
Diesel de inverno.
Tenha a máxima AVISO ao nível de combustível Diesel : No caso de omotor deixar de funcionar devido à falta de combustível Diesel, todo o sistema de alimentação terá de ser purgado(sangrado) para o motor voltar a funcionar.
