Hyundai Sonata
Manufacturer: HYUNDAI, Model Year: , Model line: , Model:Pages: 216, PDF Size: 11.35 MB

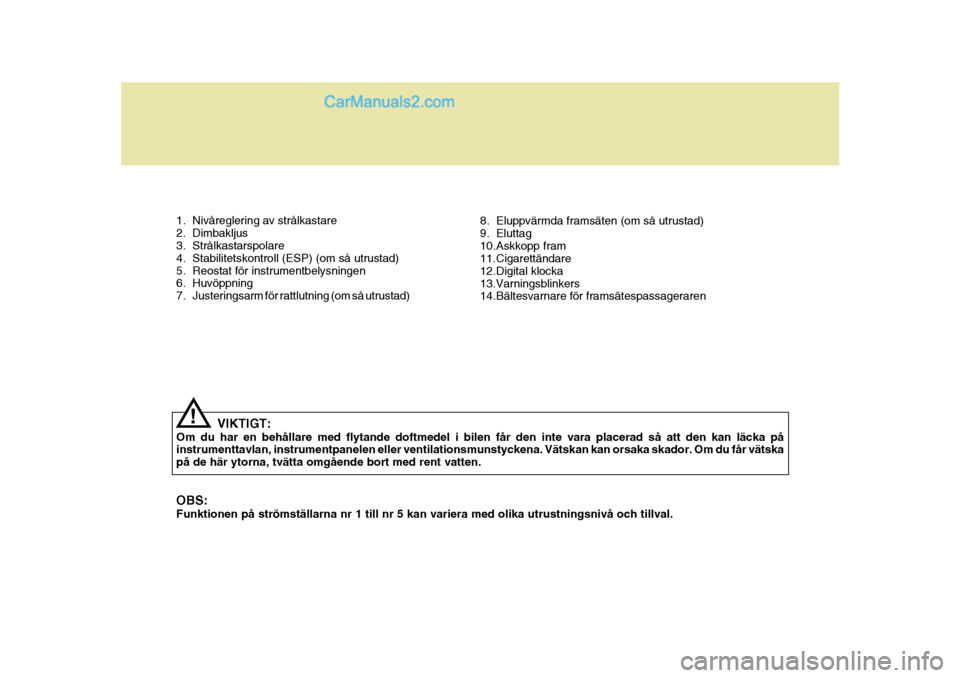

Page 11 of 216
1. Nivåreglering av strålkastare
2. Dimbakljus
3. Strålkastarspolare
4. Stabilitetskontroll (ESP) (om så utrustad)
5. Reostat för instrumentbelysningen
6. Huvöppning
7. Justeringsarm för rattlutning (om så utrustad)VIKTIGT:
Om du har en behållare med flytande doftmedel i bilen får den inte vara placerad så att den kan läcka på instrumenttavlan, instrumentpanelen eller ventilationsmunstyckena. Vätskan kan orsaka skador. Om du får vätska på de här ytorna, tvätta omgående bort med rent vatten. OBS: Funktionen på strömställarna nr 1 till nr 5 kan variera med olika utrustningsnivå och tillval.
! 8. Eluppvärmda framsäten (om så utrustad)
9. Eluttag
10.Askkopp fram
11.Cigarettändare
12.Digital klocka
13.Varningsblinkers
14.Bältesvarnare för framsätespassageraren

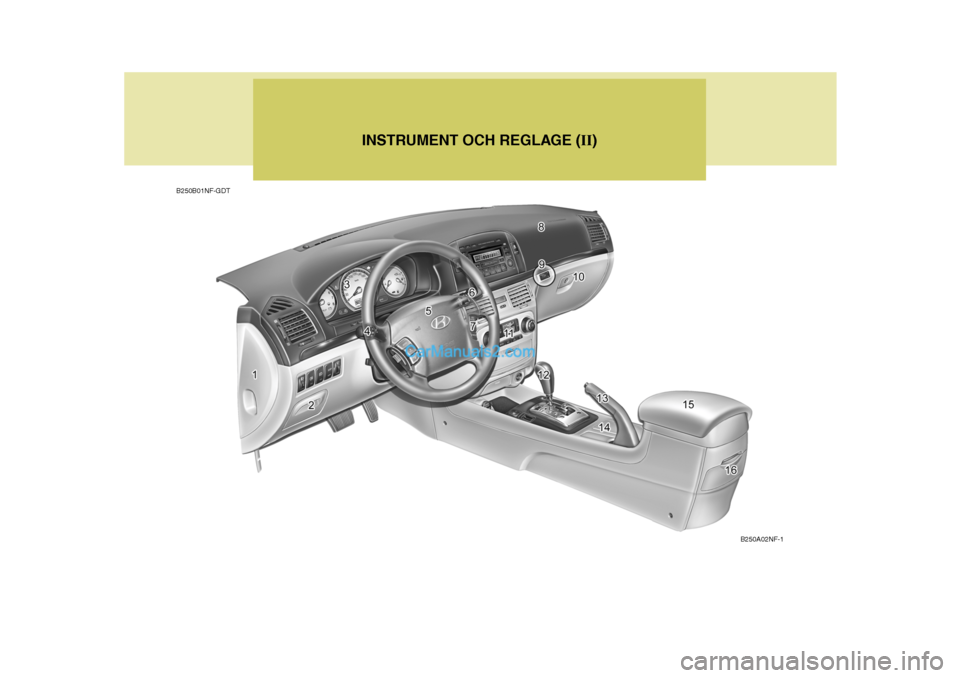

Page 12 of 216
INSTRUMENT OCH REGLAGE (II)
B250B01NF-GDT
B250A02NF-1

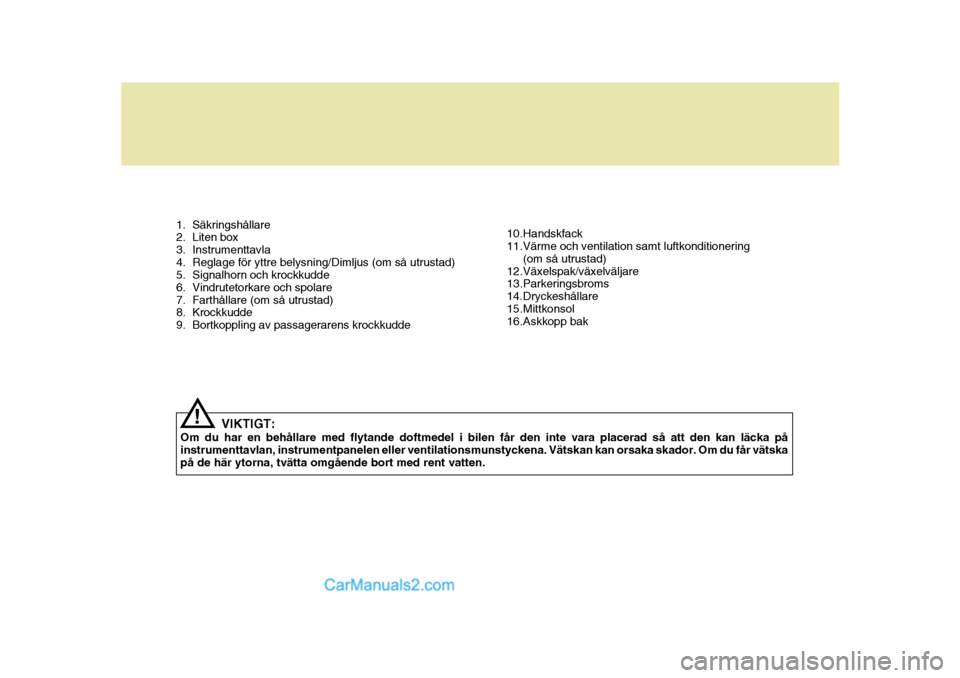

Page 13 of 216
1. Säkringshållare
2. Liten box
3. Instrumenttavla
4. Reglage för yttre belysning/Dimljus (om så utrustad)
5. Signalhorn och krockkudde
6. Vindrutetorkare och spolare
7. Farthållare (om så utrustad)
8. Krockkudde
9. Bortkoppling av passagerarens krockkuddeVIKTIGT:
Om du har en behållare med flytande doftmedel i bilen får den inte vara placerad så att den kan läcka påinstrumenttavlan, instrumentpanelen eller ventilationsmunstyckena. Vätskan kan orsaka skador. Om du får vätskapå de här ytorna, tvätta omgående bort med rent vatten.
! 10.Handskfack
11.Värme och ventilation samt luftkonditionering
(om så utrustad)
12.Växelspak/växelväljare
13.Parkeringsbroms
14.Dryckeshållare
15.Mittkonsol
16.Askkopp bak

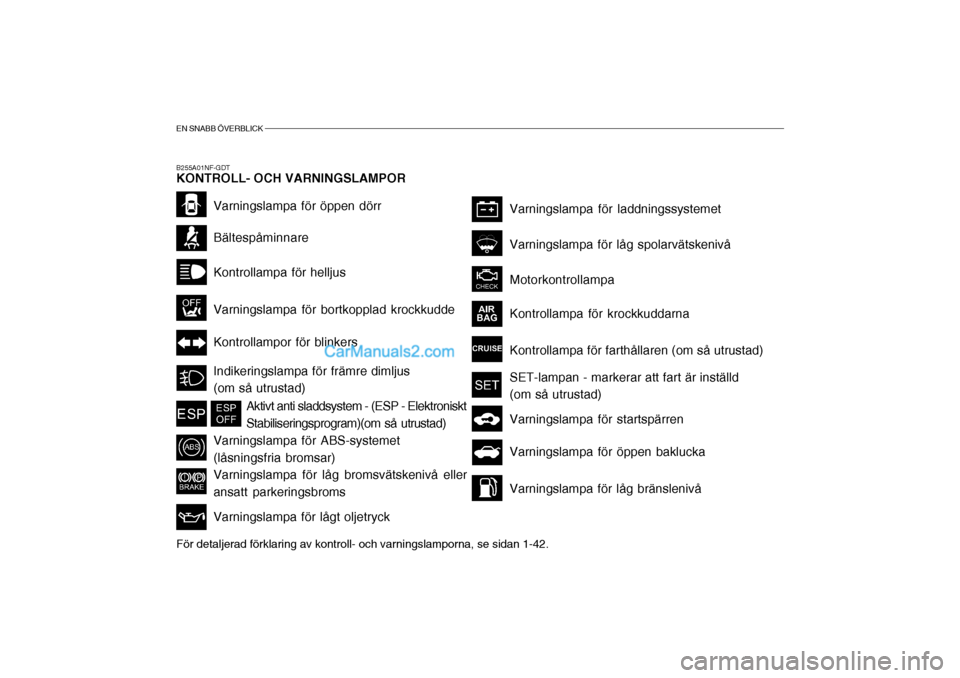

Page 14 of 216
EN SNABB ÖVERBLICK
För detaljerad förklaring av kontroll- och varningslamporna, se sidan 1-42.
B255A01NF-GDT KONTROLL- OCH VARNINGSLAMPOR
Kontrollampa för helljus
Varningslampa för öppen dörr
Bältespåminnare
Kontrollampor för blinkers
Varningslampa för bortkopplad krockkudde
Varningslampa för ABS-systemet (låsningsfria bromsar) Varningslampa för lågt oljetryck
Varningslampa för låg bromsvätskenivå eller ansatt parkeringsbroms Varningslampa för laddningssystemet
Kontrollampa för krockkuddarna Kontrollampa för farthållaren (om så utrustad)
Motorkontrollampa
Aktivt anti sladdsystem - (ESP - Elektroniskt Stabiliseringsprogram)(om så utrustad)
Varningslampa för låg spolarvätskenivå
Indikeringslampa för främre dimljus (om så utrustad)SET-lampan - markerar att fart är inställd (om så utrustad)
Varningslampa för låg bränslenivå
Varningslampa för öppen baklucka
Varningslampa för startspärren

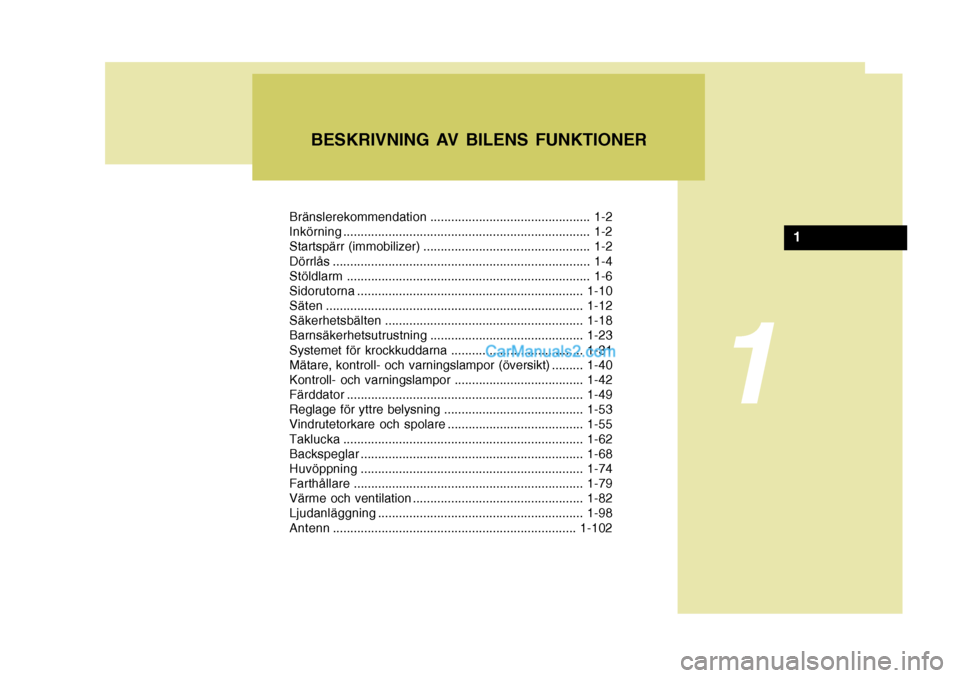

Page 15 of 216
Bränslerekommendation.............................................. 1-2
Inkörning ....................................................................... 1-2
Startspärr (immobilizer) ................................................ 1-2
Dörrlås .......................................................................... 1-4 Stöldlar m ...................................................................... 1-6
Sidorutorna .. ............................................................... 1-10
Säten .......................................................................... 1-12
Säkerhetsbälten ......................................................... 1-18
Barnsäkerhetsutrustning ............................................ 1-23
Systemet för krockkuddarna ...................................... 1-31
Mätare, kontroll- och varningslampor (översikt) ......... 1-40
Kontroll- och varningslampor ..................................... 1-42
Färddator .................................................................... 1-49
Reglage för yttre belysning ........................................ 1-53
Vindrutetorkare och spolare ....................................... 1-55
Taklucka ..................................................................... 1-62
Backspeglar ................................................................ 1-68
Huvöppning ................................................................ 1-74
Farthållare .................................................................. 1-79
Värme och ventilation ................................................. 1-82
Ljudanläggning ........................................................... 1-98
Antenn ...................................................................... 1-102
BESKRIVNING AV BILENS FUNKTIONER
1
1

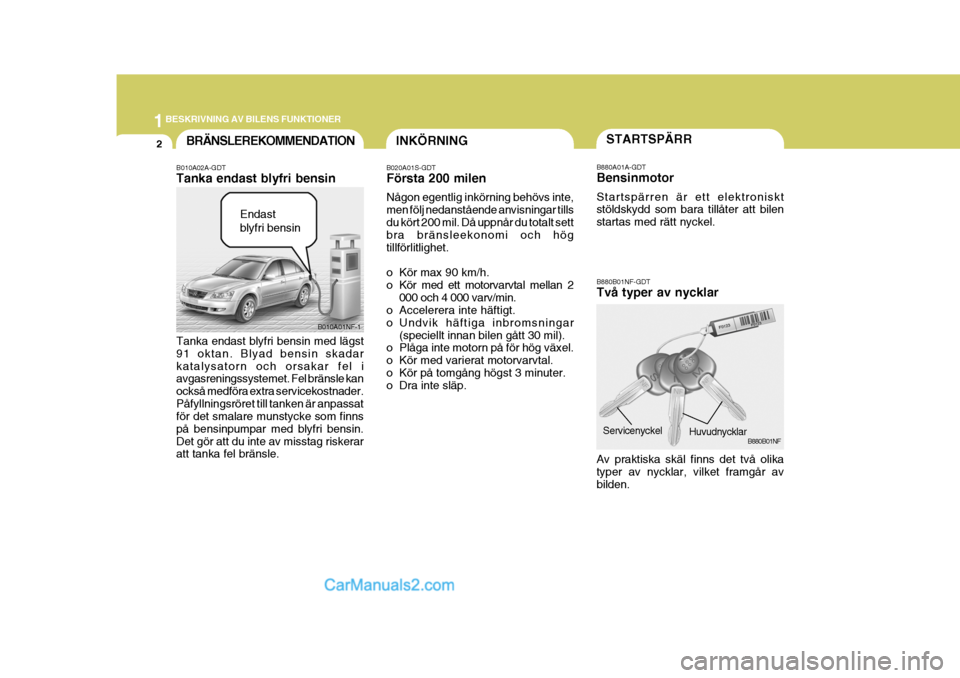

Page 16 of 216
1BESKRIVNING AV BILENS FUNKTIONER
2
B880B01NF-GDT Två typer av nycklar Av praktiska skäl finns det två olika typer av nycklar, vilket framgår av bilden. B880B01NF
Servicenyckel
Huvudnycklar
B010A02A-GDT Tanka endast blyfri bensin Tanka endast blyfri bensin med lägst 91 oktan. Blyad bensin skadarkatalysatorn och orsakar fel i avgasreningssystemet. Fel bränsle kan också medföra extra servicekostnader.Påfyllningsröret till tanken är anpassat för det smalare munstycke som finns på bensinpumpar med blyfri bensin.Det gör att du inte av misstag riskerar att tanka fel bränsle.BRÄNSLEREKOMMENDATION
B010A01NF-1
Endast blyfri bensin
INKÖRNING
B020A01S-GDT Första 200 milen Någon egentlig inkörning behövs inte, men följ nedanstående anvisningar tillsdu kört 200 mil. Då uppnår du totalt sett bra bränsleekonomi och hög tillförlitlighet.
o Kör max 90 km/h.
o Kör med ett motorvarvtal mellan 2 000 och 4 000 varv/min.
o Accelerera inte häftigt.
o Undvik häftiga inbromsningar
(speciellt innan bilen gått 30 mil).
o Plåga inte motorn på för hög växel.
o Kör med varierat motorvarvtal.
o Kör på tomgång högst 3 minuter.
o Dra inte släp.STARTSPÄRR
B880A01A-GDT Bensinmotor Startspärren är ett elektroniskt stöldskydd som bara tillåter att bilen startas med rätt nyckel.

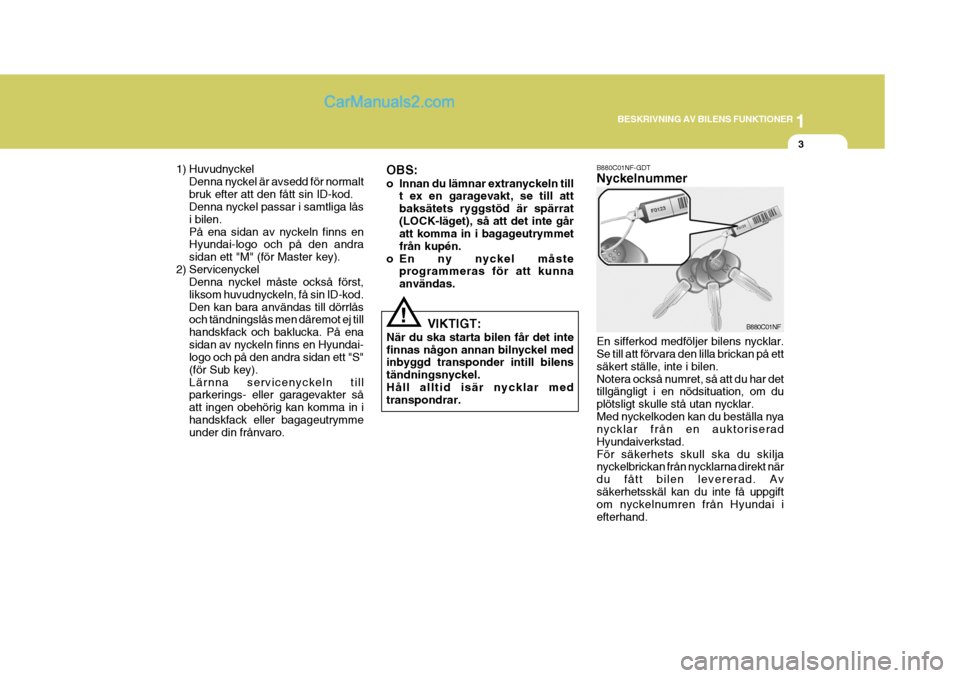

Page 17 of 216
1
BESKRIVNING AV BILENS FUNKTIONER
3
!
1) Huvudnyckel
Denna nyckel är avsedd för normalt bruk efter att den fått sin ID-kod. Denna nyckel passar i samtliga lås i bilen.På ena sidan av nyckeln finns en Hyundai-logo och på den andra sidan ett "M" (för Master key).
2) Servicenyckel Denna nyckel måste också först,liksom huvudnyckeln, få sin ID-kod.Den kan bara användas till dörrlås och tändningslås men däremot ej till handskfack och baklucka. På enasidan av nyckeln finns en Hyundai- logo och på den andra sidan ett "S" (för Sub key).Lärnna servicenyckeln till parkerings- eller garagevakter så att ingen obehörig kan komma in ihandskfack eller bagageutrymme under din frånvaro. OBS:
o Innan du lämnar extranyckeln till
t ex en garagevakt, se till att baksätets ryggstöd är spärrat(LOCK-läget), så att det inte går att komma in i bagageutrymmet från kupén.
o En ny nyckel måste programmeras för att kunnaanvändas.
VIKTIGT:
När du ska starta bilen får det intefinnas någon annan bilnyckel med inbyggd transponder intill bilens tändningsnyckel.Håll alltid isär nycklar med transpondrar.
B880C01NF-GDT Nyckelnummer En sifferkod medföljer bilens nycklar. Se till att förvara den lilla brickan på ett säkert ställe, inte i bilen.Notera också numret, så att du har det tillgängligt i en nödsituation, om du plötsligt skulle stå utan nycklar.Med nyckelkoden kan du beställa nya nycklar från en auktoriserad Hyundaiverkstad.För säkerhets skull ska du skilja nyckelbrickan från nycklarna direkt när du fått bilen levererad. Avsäkerhetsskäl kan du inte få uppgift om nyckelnumren från Hyundai i efterhand. B880C01NF

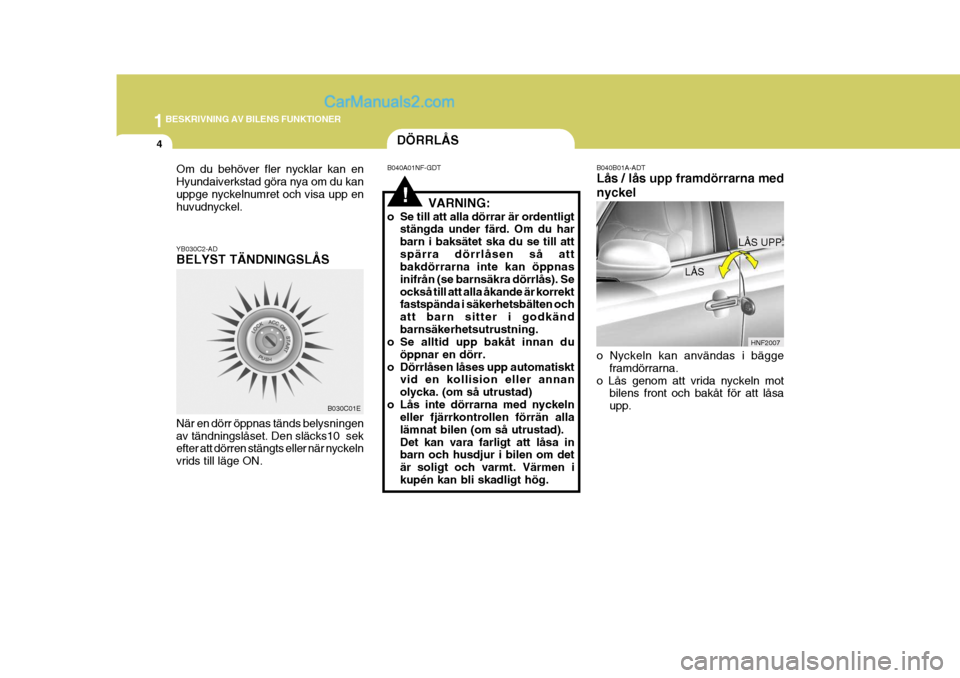

Page 18 of 216
1BESKRIVNING AV BILENS FUNKTIONER
4
!
B040B01A-ADT Lås / lås upp framdörrarna med nyckel o Nyckeln kan användas i bägge
framdörrarna.
o Lås genom att vrida nyckeln mot bilens front och bakåt för att låsa upp. HNF2007
LÅS
LÅS UPP
DÖRRLÅS
B040A01NF-GDT
VARNING:
o Se till att alla dörrar är ordentligt stängda under färd. Om du har barn i baksätet ska du se till attspärra dörrlåsen så att bakdörrarna inte kan öppnas inifrån (se barnsäkra dörrlås). Seockså till att alla åkande är korrekt fastspända i säkerhetsbälten och att barn sitter i godkändbarnsäkerhetsutrustning.
o Se alltid upp bakåt innan du
öppnar en dörr.
o Dörrlåsen låses upp automatiskt vid en kollision eller annanolycka. (om så utrustad)
o Lås inte dörrarna med nyckeln eller fjärrkontrollen förrän allalämnat bilen (om så utrustad).Det kan vara farligt att låsa in barn och husdjur i bilen om det är soligt och varmt. Värmen ikupén kan bli skadligt hög.
YB030C2-AD BELYST TÄNDNINGSLÅS När en dörr öppnas tänds belysningen av tändningslåset. Den släcks10 sek efter att dörren stängts eller när nyckeln vrids till läge ON. B030C01E
Om du behöver fler nycklar kan enHyundaiverkstad göra nya om du kanuppge nyckelnumret och visa upp en huvudnyckel.

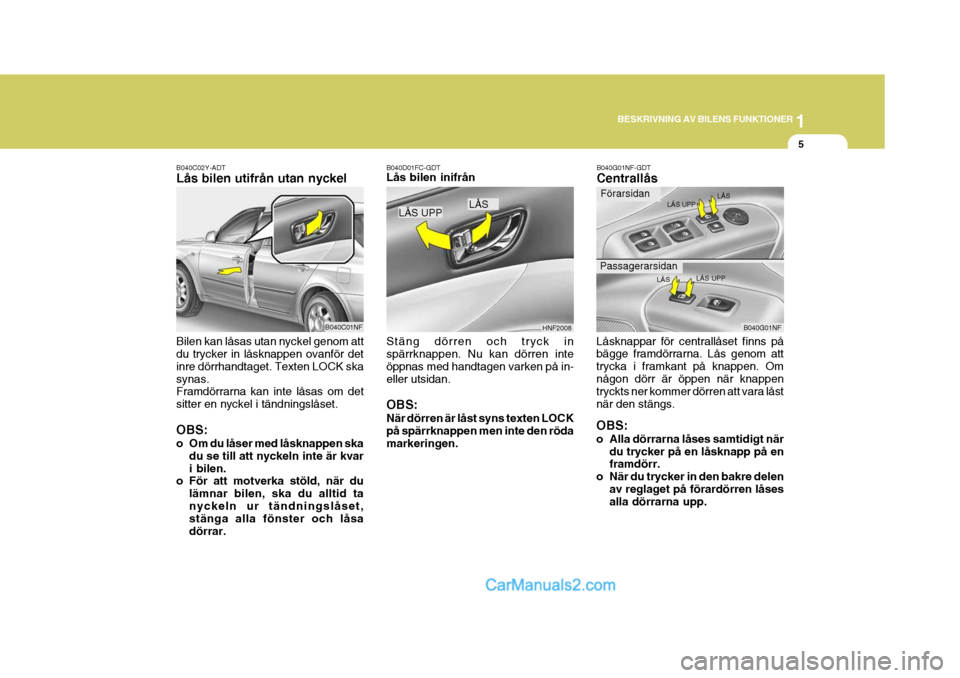

Page 19 of 216
1
BESKRIVNING AV BILENS FUNKTIONER
5
B040C02Y-ADT Lås bilen utifrån utan nyckel Bilen kan låsas utan nyckel genom att du trycker in låsknappen ovanför det inre dörrhandtaget. Texten LOCK skasynas. Framdörrarna kan inte låsas om det sitter en nyckel i tändningslåset. OBS:
o Om du låser med låsknappen ska
du se till att nyckeln inte är kvar i bilen.
o För att motverka stöld, när du
lämnar bilen, ska du alltid tanyckeln ur tändningslåset, stänga alla fönster och låsa dörrar. B040C01NFB040D01FC-GDT Lås bilen inifrån Stäng dörren och tryck in spärrknappen. Nu kan dörren inte öppnas med handtagen varken på in-eller utsidan. OBS: När dörren är låst syns texten LOCK på spärrknappen men inte den röda markeringen. B040G01NF-GDT Centrallås
Låsknappar för centrallåset finns på bägge framdörrarna. Lås genom att trycka i framkant på knappen. Omnågon dörr är öppen när knappen tryckts ner kommer dörren att vara låst när den stängs. OBS:
o Alla dörrarna låses samtidigt när du trycker på en låsknapp på en framdörr.
o När du trycker in den bakre delen av reglaget på förardörren låsesalla dörrarna upp.
HNF2008
LÅS
LÅS UPP
B040G01NF
Förarsidan
Passagerarsidan
LÅSLÅS UPPLÅS
LÅS UPP

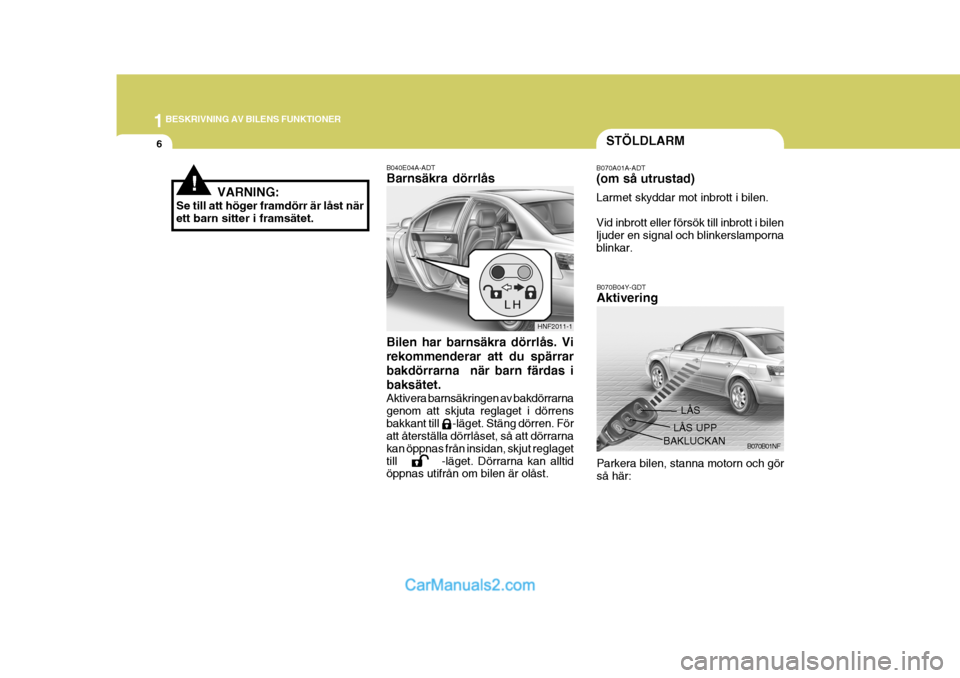

Page 20 of 216
1BESKRIVNING AV BILENS FUNKTIONER
6
B070B04Y-GDT Aktivering
B070B01NF
LÅS
LÅS UPP
BAKLUCKAN
Parkera bilen, stanna motorn och gör så här:
!
Bilen har barnsäkra dörrlås. Vi rekommenderar att du spärrarbakdörrarna när barn färdas ibaksätet. Aktivera barnsäkringen av bakdörrarna genom att skjuta reglaget i dörrensbakkant till -läget. Stäng dörren. För att återställa dörrlåset, så att dörrarna kan öppnas från insidan, skjut reglagettill -läget. Dörrarna kan alltid öppnas utifrån om bilen är olåst.
B040E04A-ADT Barnsäkra dörrlås
HNF2011-1
VARNING:
Se till att höger framdörr är låst när ett barn sitter i framsätet.
B070A01A-ADT (om så utrustad) Larmet skyddar mot inbrott i bilen. Vid inbrott eller försök till inbrott i bilen ljuder en signal och blinkerslamporna blinkar. STÖLDLARM
