Hyundai Sonata

611
Que faire en cas d’urgence

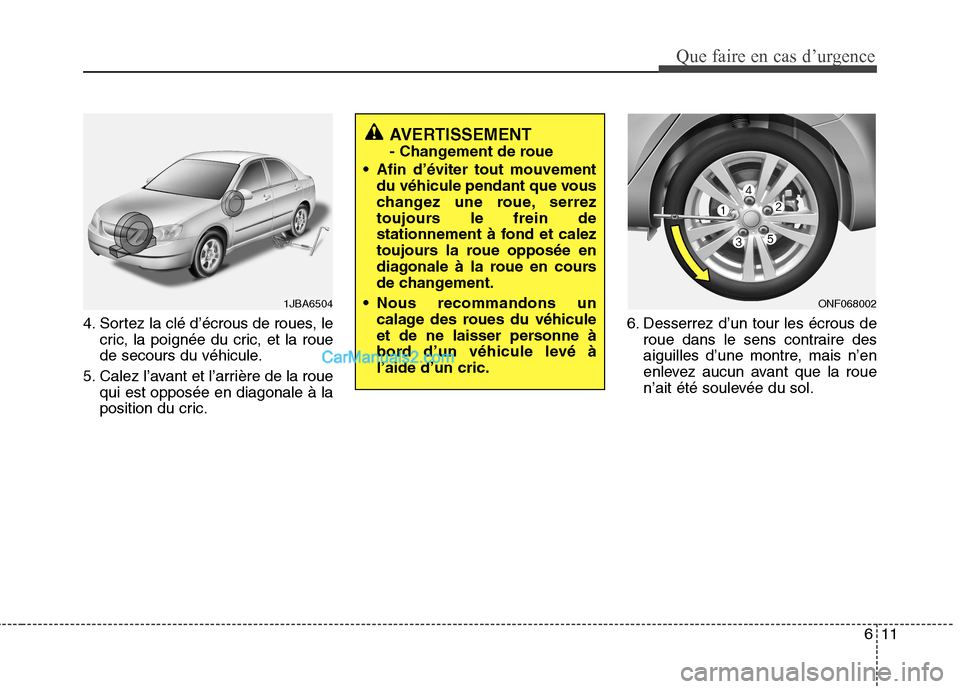

4. Sortez la clé d’écrous de roues, lecric, la poignée du cric, et la roue
de secours du véhicule.
5. Calez l’avant et l’arrière de la roue qui est opposée en diagonale à la
position du cric. 6. Desserrez d’un tour les écrous de
roue dans le sens contraire des
aiguilles d’une montre, mais n’en
enlevez aucun avant que la roue
n’ait été soulevée du sol.
AVERTISSEMENT
- Changement de roue
Afin d’éviter tout mouvement du véhicule pendant que vous
changez une roue, serrez
toujours le frein de
stationnement à fond et calez
toujours la roue opposée en
diagonale à la roue en cours
de changement.
Nous recommandons un calage des roues du véhicule
et de ne laisser personne à
bord d’un véhicule levé àl’aide d’un cric.
1JBA6504ONF068002

Que faire en cas d’urgence
12
6

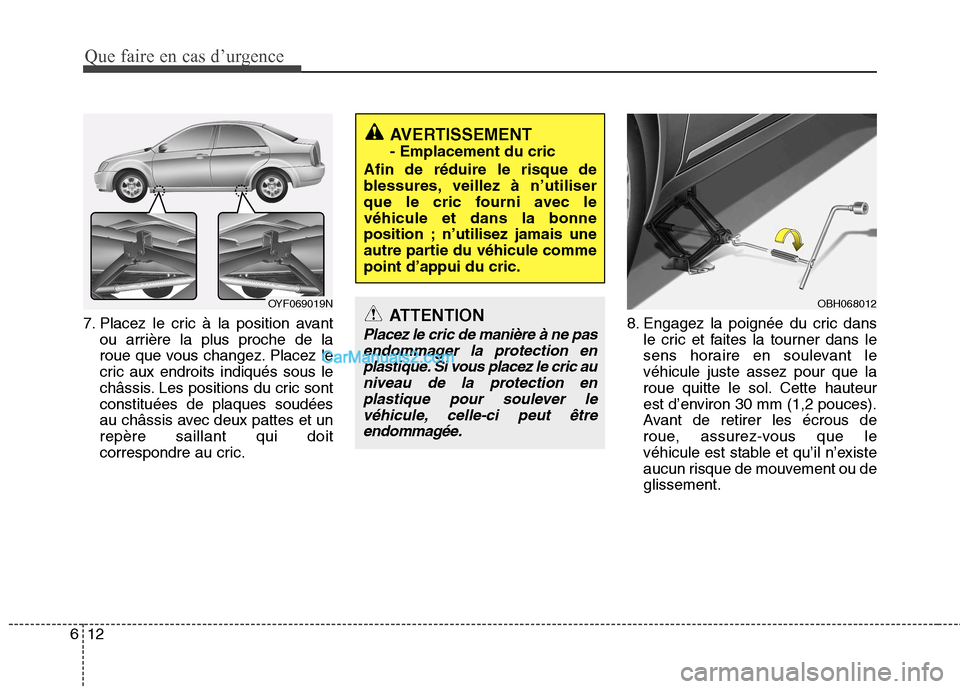

7. Placez le cric à la position avant
ou arrière la plus proche de la
roue que vous changez. Placez le
cric aux endroits indiqués sous le
châssis. Les positions du cric sontconstituées de plaques soudées
au châssis avec deux pattes et unrepère saillant qui doit
correspondre au cric. 8. Engagez la poignée du cric dans
le cric et faites la tourner dans le
sens horaire en soulevant levéhicule juste assez pour que la
roue quitte le sol. Cette hauteur
est d’environ 30 mm (1,2 pouces).
Avant de retirer les écrous de
roue, assurez-vous que le
véhicule est stable et qu’il n’existe
aucun risque de mouvement ou deglissement.
AVERTISSEMENT - Emplacement du cric
Afin de réduire le risque de
blessures, veillez à n’utiliser
que le cric fourni avec levéhicule et dans la bonne
position ; n’utilisez jamais une
autre partie du véhicule commepoint d’appui du cric.
OBH068012OYF069019NATTENTION
Placez le cric de manière à ne pas endommager la protection enplastique. Si vous placez le cric au niveau de la protection enplastique pour soulever levéhicule, celle-ci peut êtreendommagée.

613
Que faire en cas d’urgence
9. Desserrez les écrous de la roue etretirez-les avec vos doigts. Faites glisser la roue en dehors desboulons et posez-la à plat de telle
sorte qu’elle ne peut pas rouler au
loin. Pour placer la roue sur le
moyeu, prenez la roue de secours,alignez les trous sur les boulons et
faites glisser la roue dessus. Si
cela présente des difficultés,bougez légèrement la roue et
alignez le trou supérieur de la roue
sur le boulon supérieur. Puisinclinez légèrement la roue en
allant et en venant jusqu’à ce quela roue puisse glisser sur les
autres boulons. 10. Pour remettre en place la roue,
maintenez-la sur les boulons,mettez les écrous de roue sur les
boulons, puis serrez à la main.Secouez légèrement le pneupour être sût qu’il est bienpositionné, puis serrez à
nouveau les écrous autant que
possible avec vos doigts.
11. Descendez le véhicule au sol en tournant la clé d’écrous de roues
dans le sens inverse des
aiguilles d’une montre.
AVERTISSEMENT
Les roues et les enjoliveurs peuvent avoir des arrêtes
tranchantes. Manipulez-lesprudemment pour éviter
d’éventuelles blessures
graves.
Avant de mettre la roue en place, assurez-vous que rien
sur le moyeu ou la roue (par
exemple de la boue, du
goudron, du gravier, etc.) ne
gêne la roue pour être
solidement fixée au moyeu.
S’il y a quoi que soit, enlevez-
le. Si le contact sur la surface
de montage n’est pas bon
entre la roue et le moyeu, les
écrous de la roue peuvent se
desserrer et entraîner la perte
d’une roue. Si vous perdez
une roue, vous risquez de
perdre le contrôle du
véhicule. Cela peut provoquer
des blessures graves ou
mortelles.

Que faire en cas d’urgence
14
6

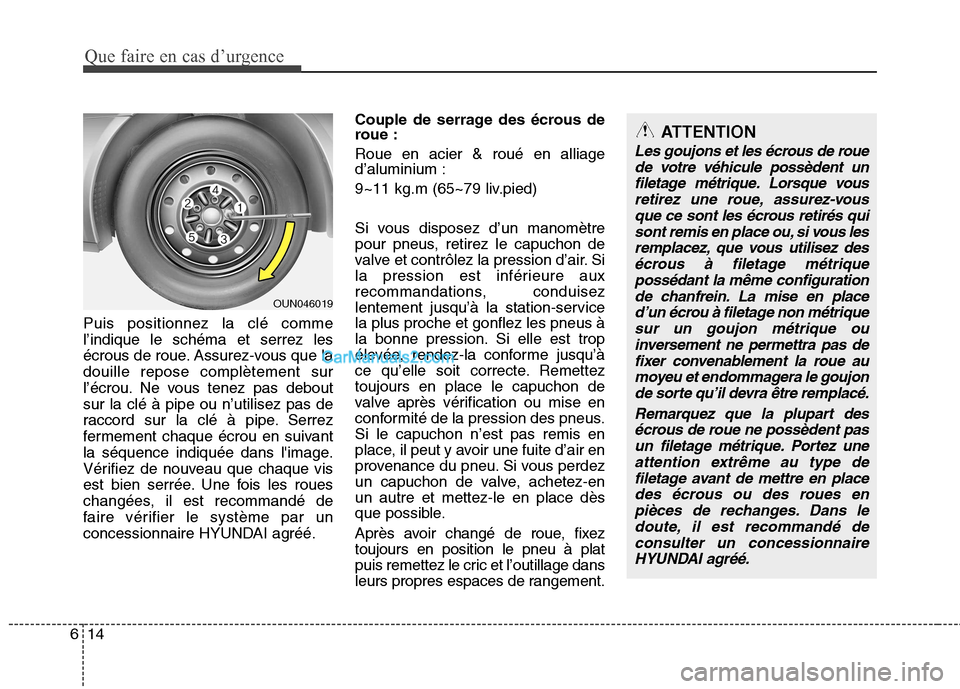

Puis positionnez la clé comme l’indique le schéma et serrez les
écrous de roue. Assurez-vous que ladouille repose complètement sur
l’écrou. Ne vous tenez pas deboutsur la clé à pipe ou n’utilisez pas de
raccord sur la clé à pipe. Serrez
fermement chaque écrou en suivant
la séquence indiquée dans l'image.
Vérifiez de nouveau que chaque vis
est bien serrée. Une fois les roues
changées, il est recommandé de
faire vérifier le système par un
concessionnaire HYUNDAI agréé. Couple de serrage des écrous de
roue : Roue en acier & roué en alliage d’aluminium :
9~11 kg.m (65~79 liv.pied)
Si vous disposez d’un manomètre
pour pneus, retirez le capuchon de
valve et contrôlez la pression d’air. Si
la pression est inférieure aux
recommandations, conduisez
lentement jusqu’à la station-servicela plus proche et gonflez les pneus à
la bonne pression. Si elle est trop
élevée, rendez-la conforme jusqu’à
ce qu’elle soit correcte. Remetteztoujours en place le capuchon de
valve après vérification ou mise en
conformité de la pression des pneus.Si le capuchon n’est pas remis en
place, il peut y avoir une fuite d’air en
provenance du pneu. Si vous perdez
un capuchon de valve, achetez-enun autre et mettez-le en place dès
que possible.
Après avoir changé de roue, fixez toujours en position le pneu à plat
puis remettez le cric et l’outillage dans
leurs propres espaces de rangement.
ATTENTION
Les goujons et les écrous de roue
de votre véhicule possèdent unfiletage métrique. Lorsque vous retirez une roue, assurez-vousque ce sont les écrous retirés quisont remis en place ou, si vous lesremplacez, que vous utilisez des écrous à filetage métriquepossédant la même configurationde chanfrein. La mise en place d’un écrou à filetage non métriquesur un goujon métrique ouinversement ne permettra pas de fixer convenablement la roue aumoyeu et endommagera le goujonde sorte qu’il devra être remplacé.
Remarquez que la plupart desécrous de roue ne possèdent pas un filetage métrique. Portez uneattention extrême au type defiletage avant de mettre en place des écrous ou des roues enpièces de rechanges. Dans ledoute, il est recommandé de consulter un concessionnaireHYUNDAI agréé.
OUN046019

615
Que faire en cas d’urgence

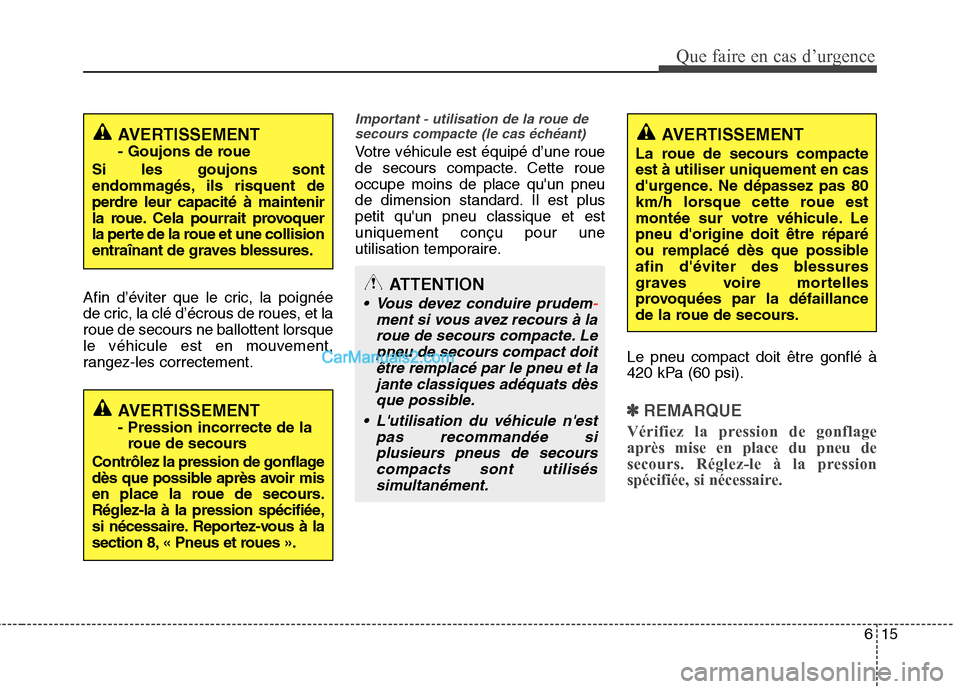

Afin d’éviter que le cric, la poignée
de cric, la clé d’écrous de roues, et laroue de secours ne ballottent lorsque
le véhicule est en mouvement,
rangez-les correctement.
Important - utilisation de la roue desecours compacte (le cas échéant)
Votre véhicule est équipé d’une roue
de secours compacte. Cette roueoccupe moins de place qu'un pneu
de dimension standard. Il est pluspetit qu'un pneu classique et estuniquement conçu pour une
utilisation temporaire.
Le pneu compact doit être gonflé à
420 kPa (60 psi).
✽✽REMARQUE
Vérifiez la pression de gonflage après mise en place du pneu de
secours. Réglez-le à la pression
spécifiée, si nécessaire.
AVERTISSEMENT
- Goujons de roue
Si les goujons sont
endommagés, ils risquent de
perdre leur capacité à maintenir
la roue. Cela pourrait provoquer
la perte de la roue et une collision
entraînant de graves blessures.
AVERTISSEMENT - Pression incorrecte de la roue de secours
Contrôlez la pression de gonflage
dès que possible après avoir mis
en place la roue de secours.
Réglez-la à la pression spécifiée,
si nécessaire. Reportez-vous à la
section 8, « Pneus et roues ».
AVERTISSEMENT
La roue de secours compacte est à utiliser uniquement en cas
d'urgence. Ne dépassez pas 80
km/h lorsque cette roue est
montée sur votre véhicule. Lepneu d'origine doit être réparé
ou remplacé dès que possible
afin d'éviter des blessures
graves voire mortelles
provoquées par la défaillance
de la roue de secours.
ATTENTION
Vous devez conduire prudem-
ment si vous avez recours à la roue de secours compacte. Lepneu de secours compact doit être remplacé par le pneu et lajante classiques adéquats dèsque possible.
L'utilisation du véhicule n'est pas recommandée siplusieurs pneus de secourscompacts sont utiliséssimultanément.

Que faire en cas d’urgence
16
6

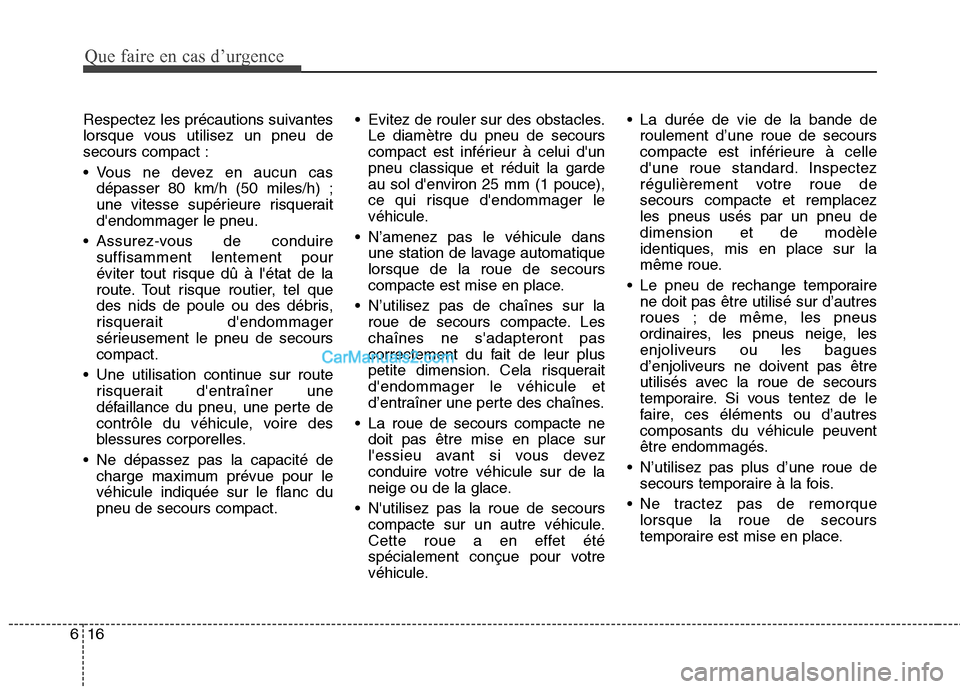

Respectez les précautions suivantes
lorsque vous utilisez un pneu desecours compact :
Vous ne devez en aucun cas
dépasser 80 km/h (50 miles/h) ;
une vitesse supérieure risqueraitd'endommager le pneu.
Assurez-vous de conduire suffisamment lentement pour
éviter tout risque dû à l'état de la
route. Tout risque routier, tel que
des nids de poule ou des débris,
risquerait d'endommager
sérieusement le pneu de secourscompact.
Une utilisation continue sur route risquerait d'entraîner une
défaillance du pneu, une perte de
contrôle du véhicule, voire des
blessures corporelles.
Ne dépassez pas la capacité de charge maximum prévue pour levéhicule indiquée sur le flanc dupneu de secours compact. Evitez de rouler sur des obstacles.
Le diamètre du pneu de secours
compact est inférieur à celui d'unpneu classique et réduit la garde
au sol d'environ 25 mm (1 pouce),
ce qui risque d'endommager le
véhicule.
N’amenez pas le véhicule dans une station de lavage automatiquelorsque de la roue de secours
compacte est mise en place.
N’utilisez pas de chaînes sur la roue de secours compacte. Leschaînes ne s'adapteront pas
correctement du fait de leur plus
petite dimension. Cela risqueraitd'endommager le véhicule et
d’entraîner une perte des chaînes.
La roue de secours compacte ne doit pas être mise en place sur
l'essieu avant si vous devez
conduire votre véhicule sur de la
neige ou de la glace.
N'utilisez pas la roue de secours compacte sur un autre véhicule.
Cette roue a en effet été
spécialement conçue pour votre
véhicule. La durée de vie de la bande de
roulement d’une roue de secours
compacte est inférieure à celle
d'une roue standard. Inspectez
régulièrement votre roue desecours compacte et remplacezles pneus usés par un pneu dedimension et de modèle
identiques, mis en place sur la
même roue.
Le pneu de rechange temporaire ne doit pas être utilisé sur d’autres
roues ; de même, les pneus
ordinaires, les pneus neige, les
enjoliveurs ou les bagues
d’enjoliveurs ne doivent pas être
utilisés avec la roue de secours
temporaire. Si vous tentez de le
faire, ces éléments ou d’autres
composants du véhicule peuvent
être endommagés.
N’utilisez pas plus d’une roue de secours temporaire à la fois.
Ne tractez pas de remorque lorsque la roue de secours
temporaire est mise en place.

617
Que faire en cas d’urgence

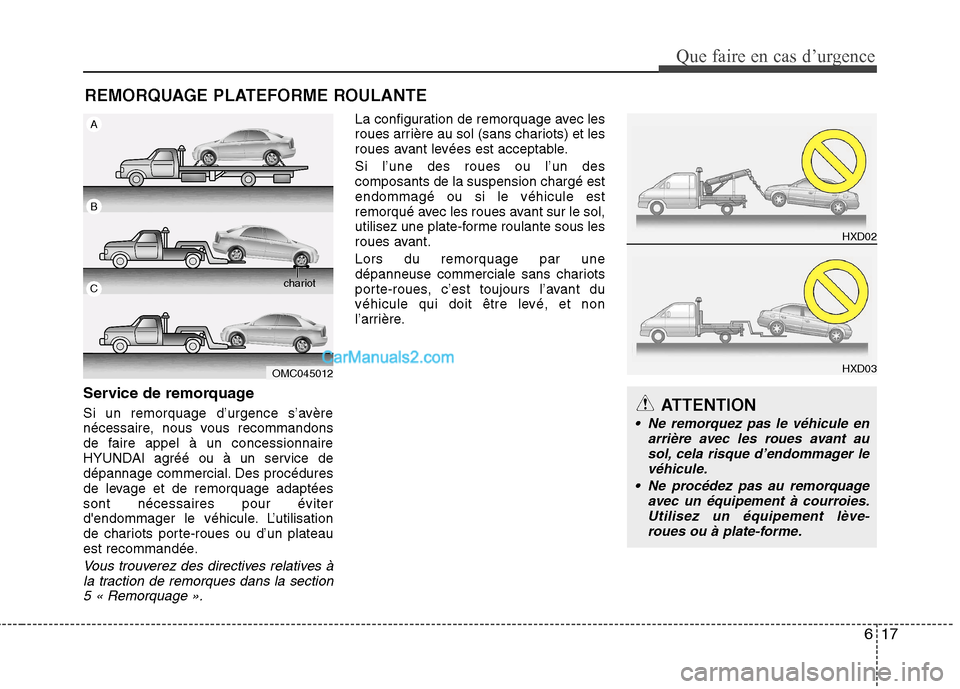

REMORQUAGE PLATEFORME ROULANTE
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous vous recommandons
de faire appel à un concessionnaire
HYUNDAI agréé ou à un service de
dépannage commercial. Des procédures
de levage et de remorquage adaptéessont nécessaires pour éviter
d'endommager le véhicule. L’utilisation
de chariots porte-roues ou d’un plateau
est recommandée.
Vous trouverez des directives relatives à la traction de remorques dans la section
5 « Remorquage ».
La configuration de remorquage avec les
roues arrière au sol (sans chariots) et les
roues avant levées est acceptable. Si l’une des roues ou l’un des composants de la suspension chargé estendommagé ou si le véhicule est
remorqué avec les roues avant sur le sol,
utilisez une plate-forme roulante sous les
roues avant. Lors du remorquage par une
dépanneuse commerciale sans chariots
porte-roues, c’est toujours l’avant du
véhicule qui doit être levé, et non
l’arrière.
ATTENTION
Ne remorquez pas le véhicule en arrière avec les roues avant ausol, cela risque d’endommager le
véhicule.
Ne procédez pas au remorquage avec un équipement à courroies.Utilisez un équipement lève-
roues ou à plate-forme.
OMC045012
A
B
C chariot
HXD02
HXD03

Que faire en cas d’urgence
18
6

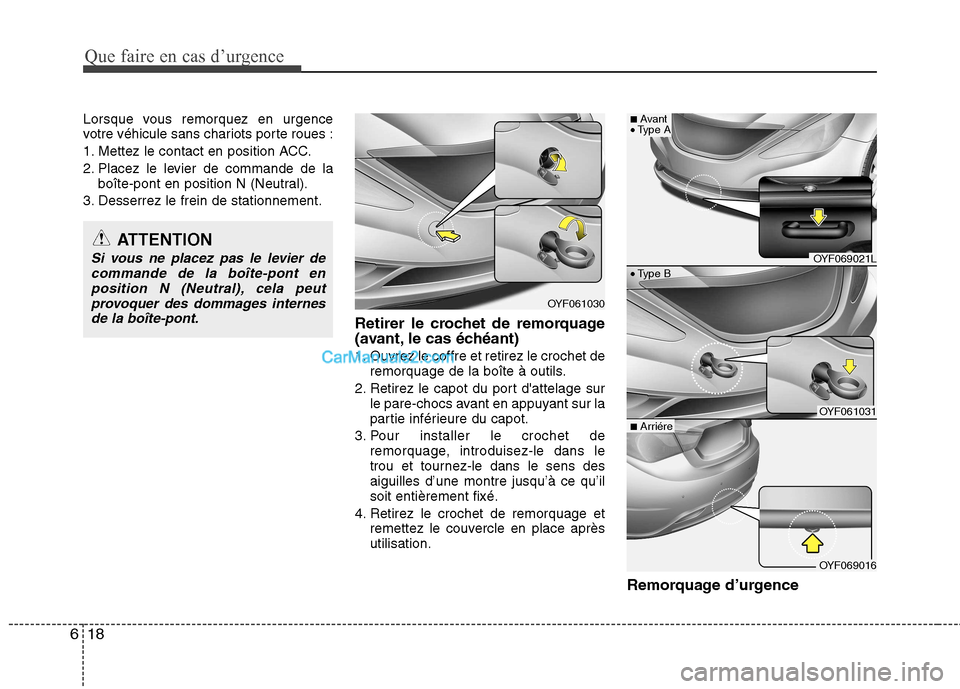

Lorsque vous remorquez en urgence
votre véhicule sans chariots porte roues :
1. Mettez le contact en position ACC.
2. Placez le levier de commande de la
boîte-pont en position N (Neutral).
3. Desserrez le frein de stationnement.
Retirer le crochet de remorquage
(avant, le cas échéant)
1. Ouvrez le coffre et retirez le crochet deremorquage de la boîte à outils.
2. Retirez le capot du port d'attelage sur le pare-chocs avant en appuyant sur la
partie inférieure du capot.
3. Pour installer le crochet de remorquage, introduisez-le dans le
trou et tournez-le dans le sens desaiguilles d’une montre jusqu’à ce qu’ilsoit entièrement fixé.
4. Retirez le crochet de remorquage et remettez le couvercle en place aprèsutilisation.
Remorquage d’urgence
ATTENTION
Si vous ne placez pas le levier decommande de la boîte-pont enposition N (Neutral), cela peutprovoquer des dommages internes
de la boîte-pont.
OYF061030
OYF069021L
OYF061031
OYF069016
 Type B
■ Avant
 Type A
■ Arriére

619
Que faire en cas d’urgence

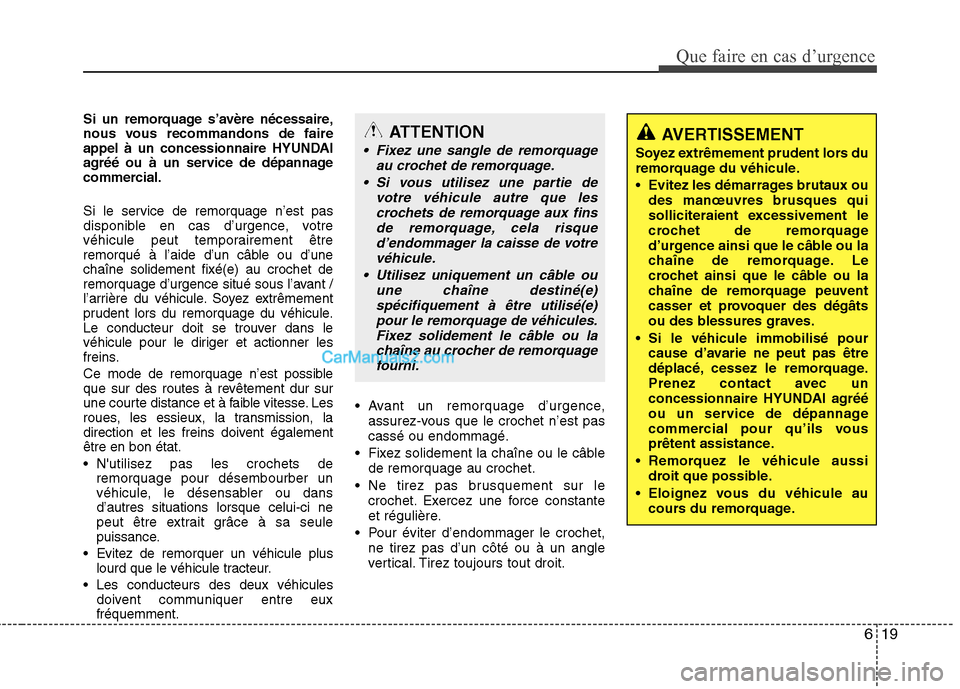

Si un remorquage s’avère nécessaire,
nous vous recommandons de faire
appel à un concessionnaire HYUNDAI
agréé ou à un service de dépannage
commercial.
Si le service de remorquage n’est pas
disponible en cas d’urgence, votre
véhicule peut temporairement être
remorqué à l’aide d’un câble ou d’unechaîne solidement fixé(e) au crochet de
remorquage d’urgence situé sous l’avant /
l’arrière du véhicule. Soyez extrêmement
prudent lors du remorquage du véhicule.
Le conducteur doit se trouver dans le
véhicule pour le diriger et actionner les
freins.
Ce mode de remorquage n’est possible
que sur des routes à revêtement dur sur
une courte distance et à faible vitesse. Les
roues, les essieux, la transmission, la
direction et les freins doivent égalementêtre en bon état.
N'utilisez pas les crochets deremorquage pour désembourber un
véhicule, le désensabler ou dansd’autres situations lorsque celui-ci ne
peut être extrait grâce à sa seule
puissance.
Evitez de remorquer un véhicule plus lourd que le véhicule tracteur.
Les conducteurs des deux véhicules doivent communiquer entre euxfréquemment. Avant un remorquage d’urgence,
assurez-vous que le crochet n’est pas cassé ou endommagé.
Fixez solidement la chaîne ou le câble de remorquage au crochet.
Ne tirez pas brusquement sur le crochet. Exercez une force constante
et régulière.
Pour éviter d’endommager le crochet, ne tirez pas d’un côté ou à un angle
vertical. Tirez toujours tout droit.ATTENTION
Fixez une sangle de remorquage
au crochet de remorquage.
Si vous utilisez une partie de votre véhicule autre que lescrochets de remorquage aux finsde remorquage, cela risque
d’endommager la caisse de votre véhicule.
Utilisez uniquement un câble ou une chaîne destiné(e)spécifiquement à être utilisé(e)
pour le remorquage de véhicules.Fixez solidement le câble ou la chaîne au crocher de remorquagefourni.AVERTISSEMENT
Soyez extrêmement prudent lors du
remorquage du véhicule.
Evitez les démarrages brutaux ou des manœuvres brusques qui
solliciteraient excessivement le
crochet de remorquage
d’urgence ainsi que le câble ou la
chaîne de remorquage. Le
crochet ainsi que le câble ou la
chaîne de remorquage peuvent
casser et provoquer des dégâts
ou des blessures graves.
Si le véhicule immobilisé pour cause d’avarie ne peut pas être
déplacé, cessez le remorquage.
Prenez contact avec un
concessionnaire HYUNDAI agréé
ou un service de dépannage
commercial pour qu’ils vous
prêtent assistance.
Remorquez le véhicule aussi droit que possible.
Eloignez vous du véhicule au cours du remorquage.

Que faire en cas d’urgence
20
6
Utilisez une sangle de remorquage
d’une longueur inférieure à 5 m (16
pieds). Attachez un chiffon rouge ou
blanc (d’environ 30 cm (12 pouces) delarge), au milieu de la sangle afin
qu’elle soit aisément visible.
Conduisez prudemment, de telle sorte que la sangle de remorquage ne se
relâche pas au cours du remorquage.
Précautions relatives au remorquage
d’urgence
Placez le contacteur d’allumage en position ACC, afin que le volant ne soit
pas bloqué.
Placez le levier de commande de la boîte-pont en position N (Neutral).
Desserrez le frein de stationnement.
Appuyez sur la pédale de frein avec plus de force que d’habitude, car les
performances de vos freins sont
réduites.
La direction nécessite plus d’effort, car le système de direction assistée estdésactivé.
Si vous conduisez sur une longue pente, les freins risquent de
surchauffer et leurs performances
risquent d’être réduites. Arrêtez-vous
souvent et laissez refroidir les freins.
ATTENTION
- Boite-Pont Automatique
Si le véhicule est remorqué avec
les quatre roues au sol, le
remorquage n’est possible quedepuis l’avant. Assurez-vous quela boîte-pont est dans la position N(Neutral). Assurez-vous que la
direction est débloquée enmettant le contacteur d’allumage sur la position ACC. Le
conducteur doit se trouver dans le véhicule remorqué pour actionnerla direction et les freins.
Pour éviter d’endommager gravement votre boîte pont
automatique, si vous tractez uneremorque, ne roulez pas à plus 15 km/h et sur une distancemaximale de 1,5 km.
Avant le remorquage, vérifiez l’absence de fuite du liquide de laboîte-pont automatique sous votre véhicule. En cas de fuite de fluidede la boîte-pont automatique, une
plate-forme ou un chariot deremorquage doivent être utilisés.
OYF069017
