Page 12 of 290
안전 주의 사항
2-3
정기적인 점검은 언제나 쾌적한 운전을 약속합니다.
다음 점검 및 정비를 꼭 실시해 주십시오.
0점검 및 조정
취급 설명서에 기재되어 있습니다. 기재된 사항
이외의 작업에 대해서는 자사 직영 서비스센터
또는 블루핸즈에 의뢰해 주십시오.
자동차를 운전하는 사람이 1일 1회 운행전에 실
시하는 점검입니다. 이 점검은 운전석에 앉거나
엔진룸을 살피거나, 또 차주위를 돌면서 차의 상
태를 확인하는 것이므로 용이하게 할 수 있습니
다. 고장을 미연에 방지하기 위해 꼭 실시해 주십
시오.
※ 점검은 기재된 순서로 실시하면 능률있게 점
검할 수 있습니다.
OCY088001OCY088001
▶운전석에서 점검
•연료 게이지량
•브레이크 페달 유격 및 작동상태
•에어압력 게이지 상태
•클러치 리저버 액량
•미러, 경음기, 계기 점등상태
•와이퍼 작동상태
•조향 핸들 및 운전석 조정
•와셔액 수준점검
▶차 주위에서 점검
•등화장치, 방향 지시등의 점등, 점멸상태,
오염, 손상
•반사기 및 번호판의 오염, 손상
•타이어의 공기압 및 마모상태
•휠너트 조임상태
•배터리액 및 청결상태
•냉각수량 수준점검
•파워스티어링 오일 수준상태
점검·정비운행전 점검
주 의
본 차량은 배출가스 규제, 소음 규제에 적합하
도록 최상의 상태로 조정되어 있습니다. 임의
로 조정하거나 엔진 및 배기계 관련의 부품을
탈거하거나 개조하는 것은 절대로 하지 마십
시오.
Page 33 of 290
안전 주의 사항
2-24
EGR(Exhaust Gas Recirculation) 시스템은 엔
진에서 연소 후 배출되는 배기가스를 수냉식
EGR쿨러를 거쳐 냉각 시킨 후 흡입공기와 혼합
하여 연소실로 재순환시키는 장치로서 일반 엔진
에 비하여 질소 산화물 배출량을 획기적으로 감
소시키는 장치 입니다.
0EGR 시스템 장착차 취급요령
•EGR 시스템의 고장은 대부분 냉각수 공급
부족, 외부의 무리한 충격, 부품 교환시 정비
요령 미 준수에 의해 발생됩니다.
•냉각수 부족 상태 혹은 엔진 과열 경고등 점
등 상태에서 운전을 지속했을 경우 EGR쿨러
내부 파손 및 엔진 전체 파손으로 이어질 수
있습니다.
•냉각수 부족이나 엔진 과열 시 자사 직영 서
비스센터 또는 블루핸즈에서 점검 및 정비를
받으십시오.
0EGR 시스템 장착차 점검요령
점검 등을 위하여 EGR밸브 및 EGR쿨러를 밟고
올라가지 않도록 주의하십시오.
EGR 시스템 장착차 점검 요령
주 의
•EGR 관련 장치의 고장이 발생되어 질소
산화물 배출량이 허용기준을 초과하는 경
우 요소수 시스템 경고등, OBD 경고등이
점등되며 출력저하 및 차속제한 현상이 나
타나면, 즉시 가까운 자사 직영 서비스센터
또는 블루핸즈에 점검 및 정비를 받아 주십
시오.
•주행중에 아래와 같은 원인으로 엔진 과열
경고등() 또는 엔진 경고등()과 함
께 출력저하 현상이 나타나면 즉시 가까운
자사 직영 서비스센터 또는 블루핸즈에 점
검 및 정비를 받아 주십시오.
- 엔진 과열에 의한 냉각수 온도상승
- EGR 관련 장치의 고장
- 연료 공급 압력 이상
0운전시 주의사항
1. 시동전 오일량을 점검하십시오.
2. 오일압력 상승 유무를 확인하십시오.
3. 급출발을 피하고 시동후 충분히 공회전한 후
에 출발하십시오.
4. 오일누유, 가스누출, 공기가 새는 것을 확인하
십시오.
•운전 중 이상음, 진동 등이 발생하면 서서히
엔진회전을 낮춘 후 정지하여 원인을 조사하
십시오.
•고속 주행 또는 언덕길 주행 직후는 엔진을
끄지 말고 약 1분간 공회전 하십시오.
Page 62 of 290
4
키 ....................................................................................4-4
도어 ....................................................................................4-4
자동 상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-4
수동상태 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
앞도어 비상밸브 도어 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-5
중간도어 비상밸브 도어 스위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-6
운전자의 주의부족, 실수 등으로 야기될 수 있는 안전사고
방지를 위해 다음과 같은 안전장치가 작동됩니다. . . . . . . . . . . . . . .4-6
운전실 도어 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
파워 윈도우 개폐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-7
사이드 윈도우 개폐 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8
일반정비 사이드 플랩 ...........................................................4-8
여는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-8
닫는 방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-10
연료 주입구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11
디젤 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-11
CNG 엔진 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-12
요소수(우레아) 탱크 주입구 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-13
요소수(우레아) 주의 사항 ................................................4-14
외부 온도가 높은 경우 ....................................................4-15
외부 온도가 낮은 경우 ....................................................4-15
요소수(우레아) 보관 .......................................................4-15
요소수(우레아) 폐기 .......................................................4-15
순도 ................................................................................4-15
점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
변속기 점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
엔진룸 점검 커버 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
조향 핸들 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-16
조향 핸들의 상하 조정 ....................................................4-16
경음기 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17
미러 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-17
실외 ................................................................................4-17
계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-18
엔진 회전계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
속도계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
적산거리계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-19
연료계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20
냉각수 수온계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-20
공기 압력계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
전압계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
오일 압력계 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-21
일반 계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-22
경고등 및 표시등 ...............................................................4-22
멀티디스플레이 계기판 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-23
경고등 및 표시등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-25
장치설명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
멀티 디스플레이 장치 .........................................................4-34
조작방법 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-34
편의 장치
4장 목차
Page 79 of 290
편의 장치
4-18
OCY043003OCY043003
1. 엔진 회전계
2. 속도계
3. 오일 압력계
4. 전압계
5. 공기 압력계
6. 냉각수 수온계
7. 연료계
계기판
※ 위의 그림은 설명을 위한 샘플로 실제 차량에 적용된 계기판 형상과 다를 수 있습니다.
자세한 내용은 실 차량에 적용된 계기판과 뒷장 설명 부분을 참조하십시오.
Page 81 of 290
편의 장치
4-20
0냉각수 수온계
엔진의 냉각수 온도를 표시합니다. 엔진 정상 가
동시에는 지침이 중앙 부분에서 약간 아래에 있
습니다. 또한 지침이 적색 부분을 넘으면 엔진이
과열된 상태를 나타내며 냉각수 온도가 더 올라
가게 되면 경고등이 점등됩니다.
이때는 차량 운행을 정지하고 공회전 시키면서
냉각시킵니다.
※ 차량에 따라 사양이 다를 수 있습니다.
OCY028009OCY028009
0연료계
연료계는 연료 탱크내의 연료 잔량을 나타냅니다.
가능한 한 연료는 「E」위치에 오기 전에 보충해야
하며 충만한 상태를 유지하는 것이 겨울철에 수
분 침입을 방지할 수 있습니다.
OCY028008OCY028008
① 적산거리계(ODOMETER)
주행시의 총거리를 km단위로 표시합니다.
②, ③ 구간거리계(TRIPMETER)
원하는 2개 구간의 거리를 0.1km단위로 표시
합니다.
TRIP A와 B로 선택됩니다.
예) TRIP A : 집에서 출발하여 중간지점까지
주행한 1차 거리
TRIP B : 중간지점에서 원하는 목적지까지
주행한 2차 거리
※ 구간거리계 선택 상태에서, 전환 스위치를 1초
이상 길게 누르면 구간거리계가 제로(0)으로
조정됩니다.
OEG028006OEG028006
①①
②②
③③
Page 89 of 290
편의 장치
4-28
▶ 슬라이딩 램프 표시등
(초저상)
휠체어 경사판 작동 스위치를 눌러, 경사판이 작
동 완료 후에도 스위치를 계속 누르고 있으면 점
등합니다.
OCY028018 OCY028018
▶ 연료잔량 경고등
(CNG 엔진)
연료탱크내의 연료 잔량이 적을 때 점등 됩니다.
연료가 완전 소모되어 운전할 경우 엔진 및 안전
장치에 고장을 일으킬 수 있으므로 경고등이 켜
지면 바로 가스를 보충하십시오.
HXGS270HXGS270
▶ABS 경고등
ABS(앤티로크브레이크 시스템)에 이상을 일으
킨 경우 점등됩니다. 시동스위치 「ON」으로 하면
점등되었다가 수 초후 소등됩니다. 계속 점등시
즉시 자사 직영 서비스센터 또는 블루핸즈에서
점검을 받아 주십시오.
▶도어 열림 경고등
출입구 도어가 완전하게 닫혀 있지 않을 때 점등
됩니다.
WGV-78WGV-78
주 의
경고등이 점등된 상태로 주차하면 배터리 방
전의 원인이 됩니다.
WQZ-4005WQZ-4005
▶엔진과열 경고등
냉각수 온도가 너무 높을때 경고등이 점등 됩니
다. 이때 운행을 중지하고 엔진을 공회전 하면서
엔진을 식힌후 냉각계통을 점검합니다.
WP-013WP-013
▶냉각수량 부족경고등
엔진 내부와 라디에이터내의 냉각수량이 부족시
점등되며 경고음이 동시에 울립니다. 차량을 정
지시킨 후 냉각수량 및 누수여부를 확인한 후 부
족시 보충하십시오.
WP-902WP-902
Page 104 of 290
편의 장치
4-43
설정된 정비 주기에 도달하면 시동키를 “ON”하
면 자동으로 교환 여부 화면이 표시 됩니다.
YES를 선택하게 되면 다음 시동시에 표시되지는
않지만 다시 설정된 정비주기가 되면 교환 주기
점검 화면이 표시됩니다. N O를 선택하게 되면 다
음 시동시에도 교환 주기 점검 화면이 표시되어
운전자에게 교환주기를 알려줍니다. 정비주기 해
제는 해당 항목의 정비 주기 항목에서 할 수 있습
니다.
OGV026028OGV026028
2. 총 주행거리및 구간거리표시부
스위치 절환에 따라 총 주행거리 및 구간 거리
를 표시합니다.
3. 경고등 표시부
각 시스템의 이상유무 및 작동상태를 표시하
며, 각 점등 조건은 ‘ 경고등 및 표시등’ 편을 참
조하시길 바랍니다.
- 슈퍼에어로시티/그린시티/초저상(C6AF/
C6GB엔진) : 냉각수 부족 표시등, 자동변
속기 과열 경고등(초저상), 자동변속기 점검
등(초저상), 연료 충진 표시등, 리타더 브레
이크 작동 표시등, 자동 그리스 작동 표시
등, 슬라이딩 램프 표시등(초저상), 슬라이딩
램프 오픈 표시등(초저상), 장애인 하차 표시
등(초저상), 리타더 브레이크 과열 경고등
- 슈퍼에어로시티/그린시티(D6HC, D6GB엔
진) : 배기브레이크 표시등, 리타더 브레이크
표시등(사양 적용시), 리타더 과열 경고등(사
양 적용시), 자동그리스 작동 표시등(사양 적
용시), 듀얼파워 표시등(사양 적용시), 도어 열
림 경고등, 자동변속기 과열 표시등(사양 적
용시), 자동변속기 점검등(사양 적용시), 제이
크 브레이크 표시등(사양 적용시), ASR 작동
등(사양 적용시)
Page 109 of 290
편의 장치
4-48
• 동절기에는 서리제거 장치 등으로 유리
창을 따뜻하게 한 뒤에 와셔액을 사용하
십시오.
그렇지 않으면 유리창에 와셔 액이 얼어
붙어 시야를 가리므로 대단히 위험하게
됩니다.
• 엔진 냉각수 또는 부동액을 와셔액으로
사용하지 마십시오.
차량 도장부분의 손상은 물론 운행도중 시
야를 가려 사고를 유발할 수도 있습니다.
경 고
0배기 브레이크 스위치
레버를 「ON」 으로 하고 가속 페달 및 클러치 페
달에서 발을 떼면 배기 브레이크가 작동되어
지시등이 점등됩니다.
이때 가속 페달 또는 클러치 페달을 작동시키면
배기 브레이크는 순간적으로 자동 해제됩니다.
또한, ABS가 작동할 경우나 기어 중립 상태에서
도 배기 브레이크는 작동되지 않습니다.
배기 브레이크를 사용함으로써 다음과 같은 효과
가 있습니다.
•드럼 온도 상승 억제에 따른 페이드 현상 방
지를 합니다.
•브레이크 사용 감소로 인한 라이닝 수명 증대
효과가 있습니다.
OCY028027OCY028027
알아두기
페이드 (Fade) 현상
브레이크의 마찰면이 과열되면 마찰력이
저하되어 브레이크의 기능이 나쁘게 되는
현상입니다.
Page 132 of 290
편의 장치
4-71

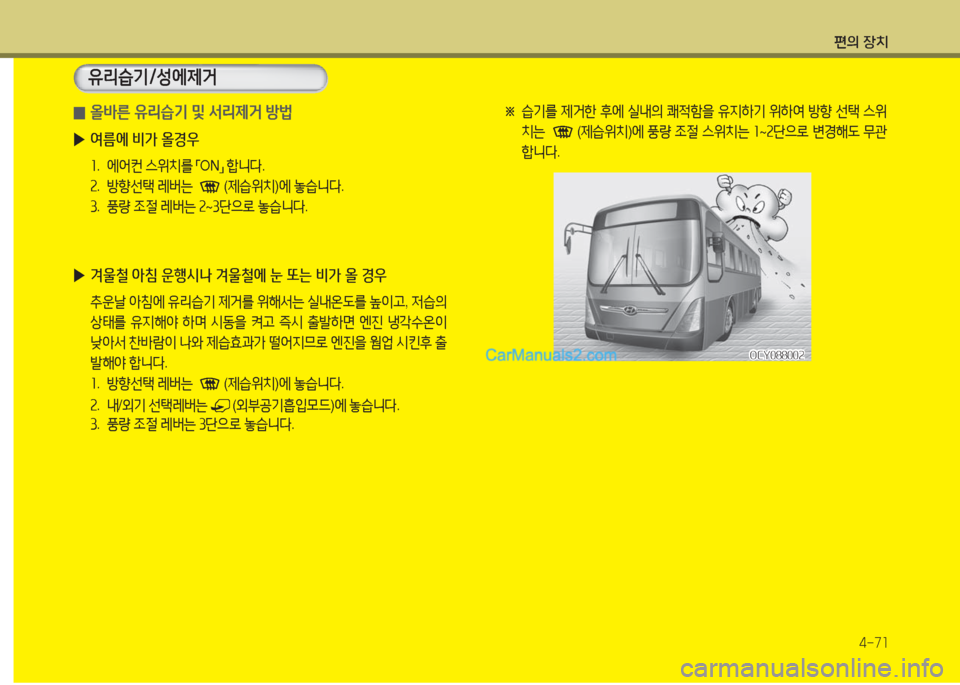

0올바른 유리습기 및 서리제거 방법
▶여름에 비가 올경우
1. 에어컨 스위치를 「ON」 합니다.
2. 방향선택 레버는 (제습위치)에 놓습니다.
3. 풍량 조절 레버는 2~3단으로 놓습니다.
▶겨울철 아침 운행시나 겨울철에 눈 또는 비가 올 경우
추운날 아침에 유리습기 제거를 위해서는 실내온도를 높이고, 저습의
상태를 유지해야 하며 시동을 켜고 즉시 출발하면 엔진 냉각수온이
낮아서 찬바람이 나와 제습효과가 떨어지므로 엔진을 웜업 시킨후 출
발해야 합니다.
1. 방향선택 레버는 (제습위치)에 놓습니다.
2. 내/외기 선택레버는(외부공기흡입모드)에 놓습니다.
3. 풍량 조절 레버는 3단으로 놓습니다.
※ 습기를 제거한 후에 실내의 쾌적함을 유지하기 위하여 방향 선택 스위
치는 (제습위치)에 풍량 조절 스위치는 1~2단으로 변경해도 무관
합니다.
OCY088002OCY088002
유리습기/성에제거
Page 133 of 290
편의 장치
4-72

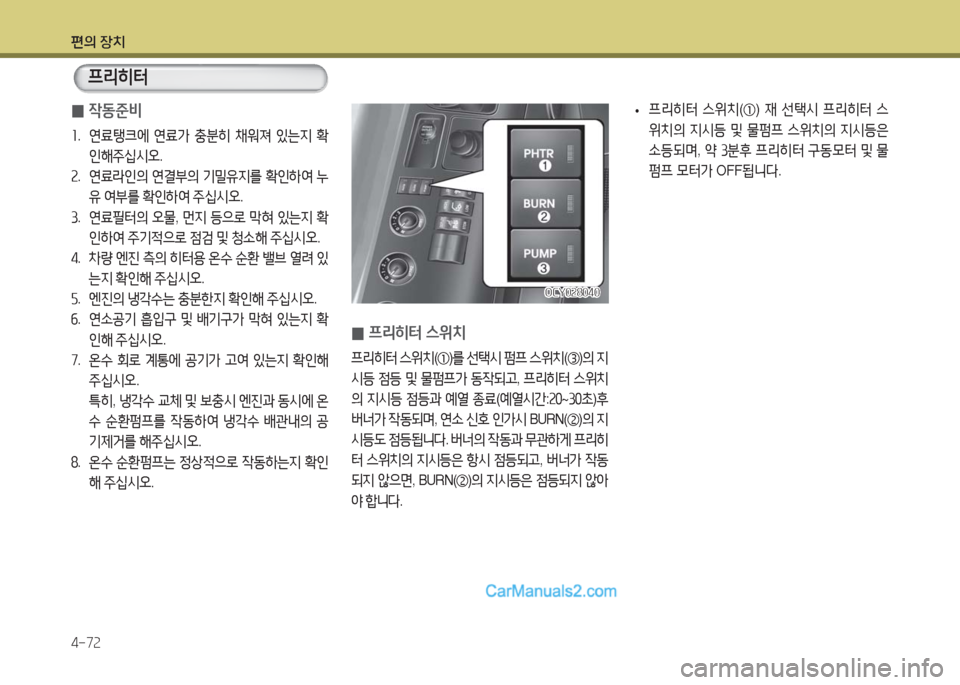

0작동준비
1. 연료탱크에 연료가 충분히 채워져 있는지 확
인해주십시오.
2. 연료라인의 연결부의 기밀유지를 확인하여 누
유 여부를 확인하여 주십시오.
3. 연료필터의 오물, 먼지 등으로 막혀 있는지 확
인하여 주기적으로 점검 및 청소해 주십시오.
4. 차량 엔진 측의 히터용 온수 순환 밸브 열려 있
는지 확인해 주십시오.
5. 엔진의 냉각수는 충분한지 확인해 주십시오.
6. 연소공기 흡입구 및 배기구가 막혀 있는지 확
인해 주십시오.
7. 온수 회로 계통에 공기가 고여 있는지 확인해
주십시오.
특히, 냉각수 교체 및 보충시 엔진과 동시에 온
수 순환펌프를 작동하여 냉각수 배관내의 공
기제거를 해주십시오.
8. 온수 순환펌프는 정상적으로 작동하는지 확인
해 주십시오.
0프리히터 스위치
프리히터 스위치(①)를 선택시 펌프 스위치(③)의 지
시등 점등 및 물펌프가 동작되고, 프리히터 스위치
의 지시등 점등과 예열 종료(예열시간:20~30초)후
버너가 작동되며, 연소 신호 인가시 BURN(②)의 지
시등도 점등됩니다. 버너의 작동과 무관하게 프리히
터 스위치의 지시등은 항시 점등되고, 버너가 작동
되지 않으면, BURN(②)의 지시등은 점등되지 않아
야 합니다.
OCY028040OCY028040
프리히터
• 프리히터 스위치(①) 재 선택시 프리히터 스
위치의 지시등 및 물펌프 스위치의 지시등은
소등되며, 약 3분후 프리히터 구동모터 및 물
펌프 모터가 OFF됩니다.
