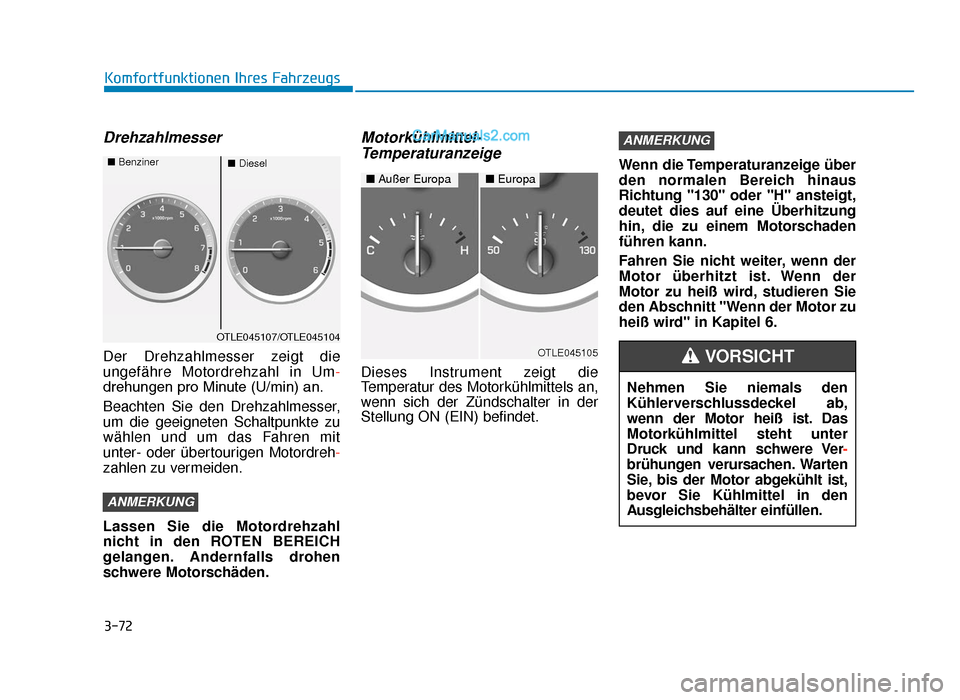

3-72
Komfortfunktionen Ihres Fahrzeugs
Drehzahlmesser
Der Drehzahlmesser zeigt die
ungefähre Motordrehzahl in Um-
drehungen pro Minute (U/min) an.
Beachten Sie den Drehzahlmesser,
um die geeigneten Schaltpunkte zu
wählen und um das Fahren mit
unter- oder übertourigen Motordreh-
zahlen zu vermeiden.
Lassen Sie die Motordrehzahl
nicht in den ROTEN BEREICH
gelangen. Andernfalls drohen
schwere Motorschäden.
Motorkühlmittel- Temperaturanzeige
Dieses Instrument zeigt die
Temperatur des Motorkühlmittels an,
wenn sich der Zündschalter in der
Stellung ON (EIN) befindet. Wenn die Temperaturanzeige über
den normalen Bereich hinaus
Richtung "130" oder "H" ansteigt,
deutet dies auf eine Überhitzung
hin, die zu einem Motorschaden
führen kann.
Fahren Sie nicht weiter, wenn der
Motor überhitzt ist. Wenn der
Motor zu heiß wird, studieren Sie
den Abschnitt "Wenn der Motor zu
heiß wird" in Kapitel 6.
ANMERKUNG
ANMERKUNG
OTLE045107/OTLE045104
â–
Diesel
â–
Benziner
OTLE045105
■Außer Europa■Europa
Nehmen Sie niemals den
Kühlerverschlussdeckel ab,
wenn der Motor heiß ist. Das
Motorkühlmittel steht unter
Druck und kann schwere Ver -
brühungen verursachen. Warten
Sie, bis der Motor abgekühlt ist,
bevor Sie Kühlmittel in den
Ausgleichsbehälter einfüllen.
VORSICHT
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 72
Page 172 of 770

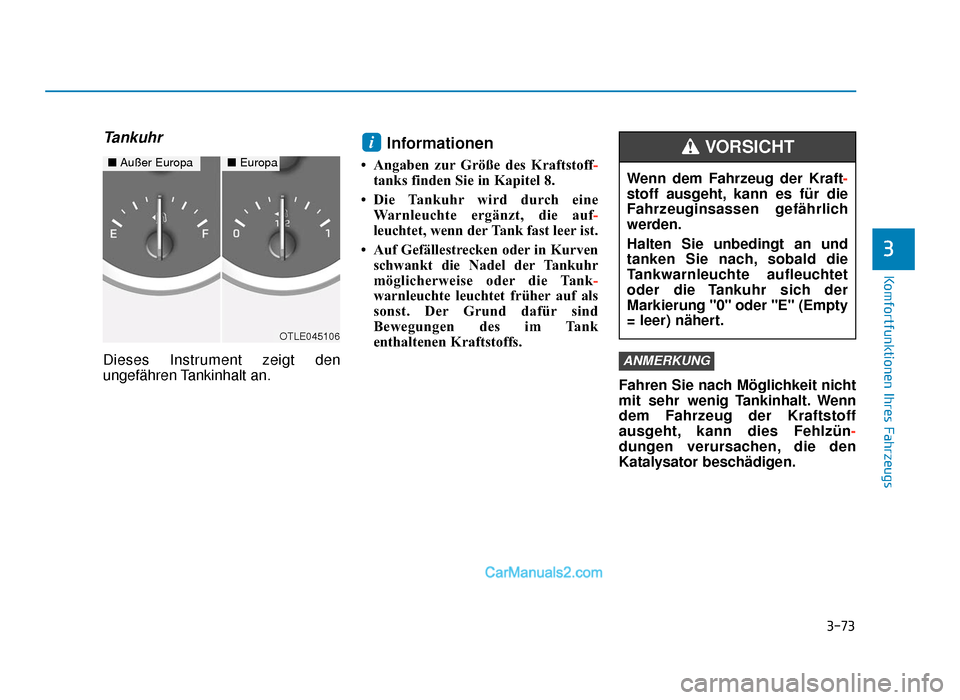

3-73
Komfortfunktionen Ihres Fahrzeugs
3
Tankuhr
Dieses Instrument zeigt den
ungefähren Tankinhalt an.
Informationen
• Angaben zur Größe des Kraftstoff-tanks finden Sie in Kapitel 8.
• Die Tankuhr wird durch eine Warnleuchte ergänzt, die auf-
leuchtet, wenn der Tank fast leer ist.
• Auf Gefällestrecken oder in Kurven schwankt die Nadel der Tankuhr
möglicherweise oder die Tank -
warnleuchte leuchtet früher auf als
sonst. Der Grund dafür sind
Bewegungen des im Tank
enthaltenen Kraftstoffs.
Fahren Sie nach Möglichkeit nicht
mit sehr wenig Tankinhalt. Wenn
dem Fahrzeug der Kraftstoff
ausgeht, kann dies Fehlzün-
dungen verursachen, die den
Katalysator beschädigen.
ANMERKUNG
i
OTLE045106
■Außer Europa■Europa
Wenn dem Fahrzeug der Kraft -
stoff ausgeht, kann es für die
Fahrzeuginsassen gefährlich
werden.
Halten Sie unbedingt an und
tanken Sie nach, sobald die
Tankwarnleuchte aufleuchtet
oder die Tankuhr sich der
Markierung "0" oder "E" (Empty
= leer) nähert.
VORSICHT
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 73
Page 173 of 770

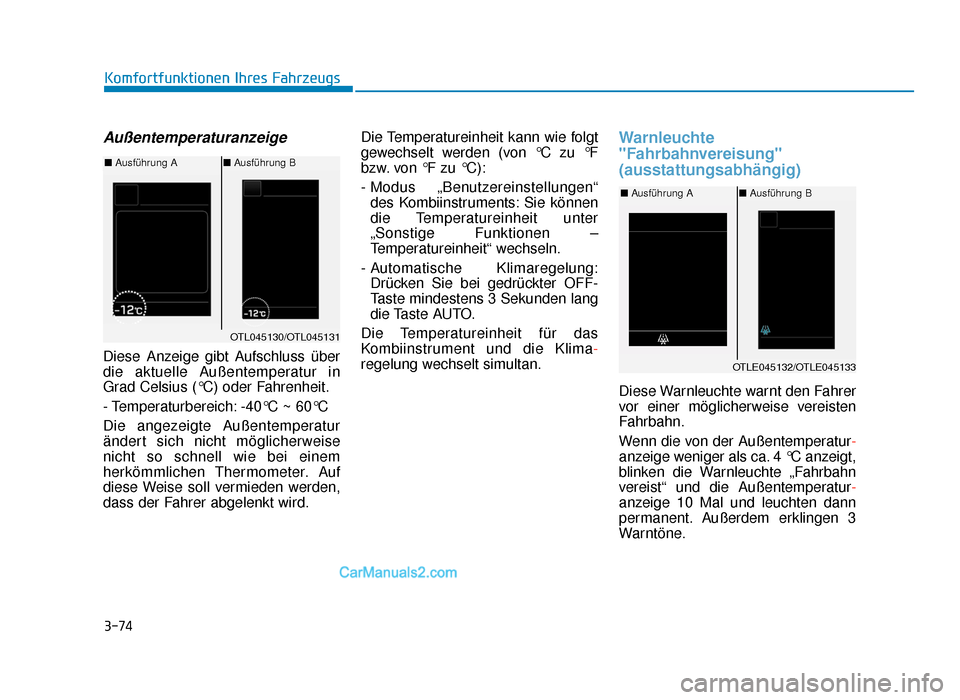

3-74
Komfortfunktionen Ihres Fahrzeugs
Außentemperaturanzeige
Diese Anzeige gibt Aufschluss über
die aktuelle Außentemperatur in
Grad Celsius (°C) oder Fahrenheit.
- Temperaturbereich: -40°C ~ 60°C
Die angezeigte Außentemperatur
ändert sich nicht möglicherweise
nicht so schnell wie bei einem
herkömmlichen Thermometer. Auf
diese Weise soll vermieden werden,
dass der Fahrer abgelenkt wird.Die Temperatureinheit kann wie folgt
gewechselt werden (von °C zu °F
bzw. von °F zu °C):
- Modus „Benutzereinstellungen“
des Kombiinstruments: Sie können
die Temperatureinheit unter
„Sonstige Funktionen –
Temperatureinheit“ wechseln.
- Automatische Klimaregelung: Drücken Sie bei gedrückter OFF-
Taste mindestens 3 Sekunden lang
die Taste AUTO.
Die Temperatureinheit für das
Kombiinstrument und die Klima-
regelung wechselt simultan.
Warnleuchte
"Fahrbahnvereisung"
(ausstattungsabhängig)
Diese Warnleuchte warnt den Fahrer
vor einer möglicherweise vereisten
Fahrbahn.
Wenn die von der Außentemperatur -
anzeige weniger als ca. 4 °C anzeigt,
blinken die Warnleuchte „Fahrbahn
vereist“ und die Außentemperatur -
anzeige 10 Mal und leuchten dann
permanent. Außerdem erklingen 3
Warntöne.
OTL045130/OTL045131
■Ausführung A ■Ausführung B
OTLE045132/OTLE045133
■Ausführung A ■Ausführung B
TLe GER 3a(-126).qxp 6/4/2018 8:22 PM Page 74
Page 174 of 770

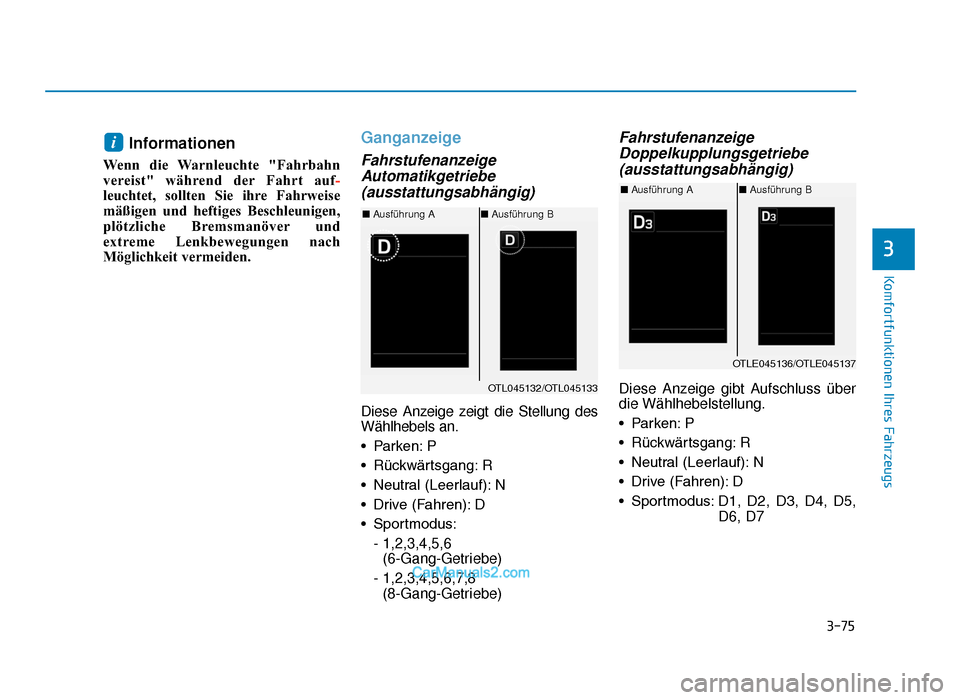

3-75
Komfortfunktionen Ihres Fahrzeugs
3
Informationen
Wenn die Warnleuchte "Fahrbahn
vereist" während der Fahrt auf-
leuchtet, sollten Sie ihre Fahrweise
mäßigen und heftiges Beschleunigen,
plötzliche Bremsmanöver und
extreme Lenkbewegungen nach
Möglichkeit vermeiden.
Ganganzeige
Fahrstufenanzeige Automatikgetriebe(ausstattungsabhängig)
Diese Anzeige zeigt die Stellung des
Wählhebels an.
• Parken: P
• Rückwärtsgang: R
• Neutral (Leerlauf): N
• Drive (Fahren): D
• Sportmodus:
- 1,2,3,4,5,6 (6-Gang-Getriebe)
- 1,2,3,4,5,6,7,8 (8-Gang-Getriebe)
FahrstufenanzeigeDoppelkupplungsgetriebe(ausstattungsabhängig)
Diese Anzeige gibt Aufschluss über
die Wählhebelstellung.
• Parken: P
• Rückwärtsgang: R
• Neutral (Leerlauf): N
• Drive (Fahren): D
• Sportmodus: D1, D2, D3, D4, D5,
D6, D7
i
OTL045132/OTL045133
■Ausführung A ■Ausführung B
OTLE045136/OTLE045137
■Ausführung A ■Ausführung B
TLe GER 3a(-126).qxp 6/4/2018 8:23 PM Page 75
Page 175 of 770

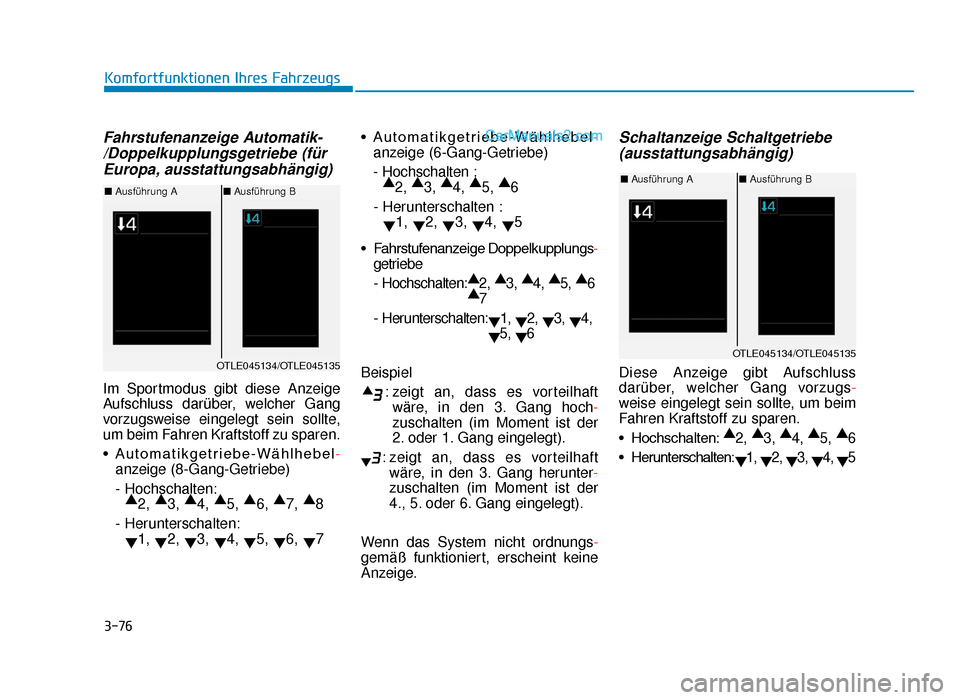

3-76
Komfortfunktionen Ihres Fahrzeugs
Fahrstufenanzeige Automatik-/Doppelkupplungsgetriebe (fürEuropa, ausstattungsabhängig)
Im Sportmodus gibt diese Anzeige
Aufschluss darüber, welcher Gang
vorzugsweise eingelegt sein sollte,
um beim Fahren Kraftstoff zu sparen.
• Automatikgetriebe-Wählhebel -
anzeige (8-Gang-Getriebe)
- Hochschalten: â–² 2, â–²
3, â–²
4, â–²
5, â–²
6, â–²
7, â–²
8
- Herunterschalten:
â–¼ 1,
â–¼2,
â–¼3,
â–¼4,
â–¼5,
â–¼6,
▼7 • Automatikgetriebe-Wählhebel
-
anzeige (6-Gang-Getriebe)
- Hochschalten : â–² 2, â–²
3, â–²
4, â–²
5, â–²
6
- Herunterschalten :
â–¼ 1,
â–¼2,
â–¼3,
â–¼4,
â–¼5
• Fahrstufenanzeige Doppelkupplungs -
getriebe
- Hochschalten: â–²
2, â–²
3, â–²
4, â–²
5, â–²
6
â–² 7
- Herunterschalten: â–¼1,
â–¼2,
â–¼3,
â–¼4,
â–¼ 5,
â–¼6
Beispiel : zeigt an, dass es vorteilhaftwäre, in den 3. Gang hoch -
zuschalten (im Moment ist der
2. oder 1. Gang eingelegt).
: zeigt an, dass es vorteilhaft wäre, in den 3. Gang herunter -
zuschalten (im Moment ist der
4., 5. oder 6. Gang eingelegt).
Wenn das System nicht ordnungs-
gemäß funktioniert, erscheint keine
Anzeige.
Schaltanzeige Schaltgetriebe (ausstattungsabhängig)
Diese Anzeige gibt Aufschluss
darüber, welcher Gang vorzugs -
weise eingelegt sein sollte, um beim
Fahren Kraftstoff zu sparen.
• Hochschalten: ▲
2, â–²
3, â–²
4, â–²
5, â–²
6
• Herunterschalten: ▼1,
â–¼2,
â–¼3,
â–¼4,
â–¼5OTLE045134/OTLE045135
â–
Ausführung A ■Ausführung B
OTLE045134/OTLE045135
■Ausführung A ■Ausführung B
TLe GER 3a(-126).qxp 6/4/2018 8:23 PM Page 76
Page 176 of 770

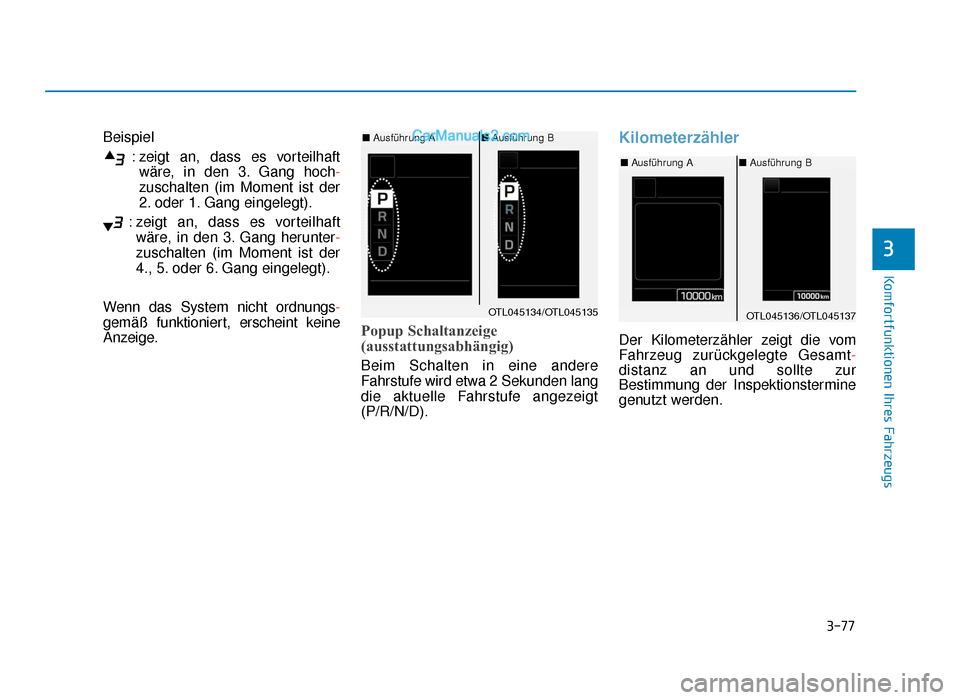

3-77
Komfortfunktionen Ihres Fahrzeugs
3
Beispiel: zeigt an, dass es vorteilhaftwäre, in den 3. Gang hoch-
zuschalten (im Moment ist der
2. oder 1. Gang eingelegt).
: zeigt an, dass es vorteilhaft wäre, in den 3. Gang herunter -
zuschalten (im Moment ist der
4., 5. oder 6. Gang eingelegt).
Wenn das System nicht ordnungs-
gemäß funktioniert, erscheint keine
Anzeige.
Popup Schaltanzeige
(ausstattungsabhängig)
Beim Schalten in eine andere
Fahrstufe wird etwa 2 Sekunden lang
die aktuelle Fahrstufe angezeigt
(P/R/N/D).
Kilometerzähler
Der Kilometerzähler zeigt die vom
Fahrzeug zurückgelegte Gesamt-
distanz an und sollte zur
Bestimmung der Inspektionstermine
genutzt werden.
OTL045134/OTL045135
■Ausführung A ■Ausführung B
OTL045136/OTL045137
■Ausführung A ■Ausführung B
TLe GER 3a(-126).qxp 6/4/2018 8:23 PM Page 77
Page 177 of 770

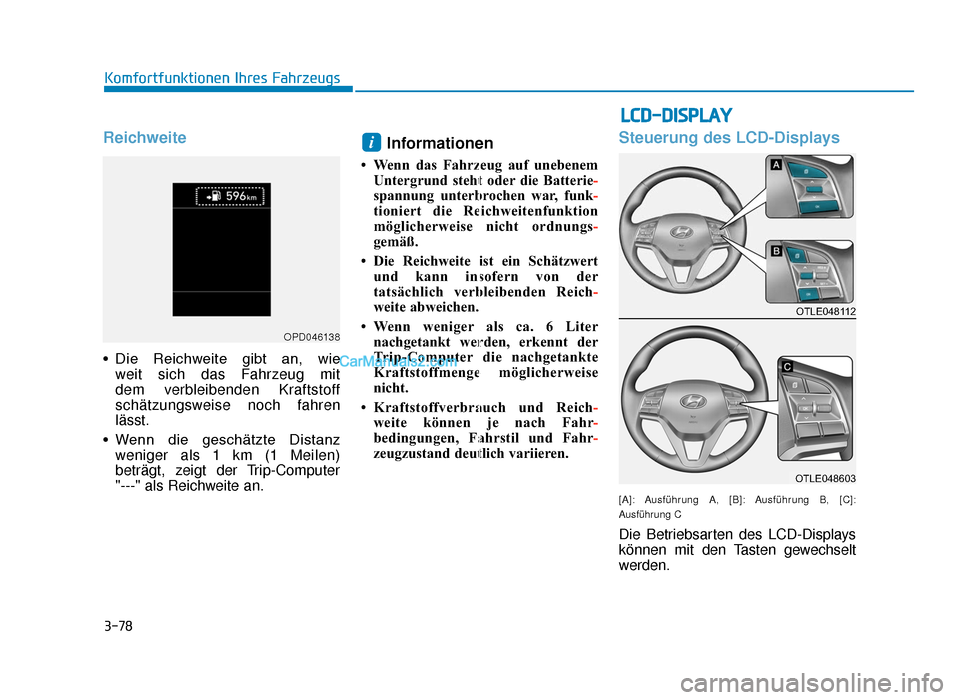

3-78
Komfortfunktionen Ihres Fahrzeugs
Reichweite
• Die Reichweite gibt an, wie weit sich das Fahrzeug mit
dem verbleibenden Kraftstoff
schätzungsweise noch fahren
lässt.
• Wenn die geschätzte Distanz weniger als 1 km (1 Meilen)
beträgt, zeigt der Trip-Computer
"---" als Reichweite an.
Informationen
• Wenn das Fahrzeug auf unebenemUntergrund steht oder die Batterie-
spannung unterbrochen war, funk -
tioniert die Reichweitenfunktion
möglicherweise nicht ordnungs-
gemäß.
• Die Reichweite ist ein Schätzwert und kann insofern von der
tatsächlich verbleibenden Reich-
weite abweichen.
• Wenn weniger als ca. 6 Liter nachgetankt werden, erkennt der
Trip-Computer die nachgetankte
Kraftstoffmenge möglicherweise
nicht.
• Kraftstoffverbrauch und Reich- weite können je nach Fahr -
bedingungen, Fahrstil und Fahr -
zeugzustand deutlich variieren.
Steuerung des LCD-Displays
[A]: Ausführung A, [B]: Ausführung B, [C]:
Ausführung C
Die Betriebsarten des LCD-Displays
können mit den Tasten gewechselt
werden.
i
OPD046138
OTLE048112
OTLE048603
LCD-DISPLAY
TLe GER 3a(-126).qxp 6/4/2018 8:23 PM Page 78
Page 178 of 770

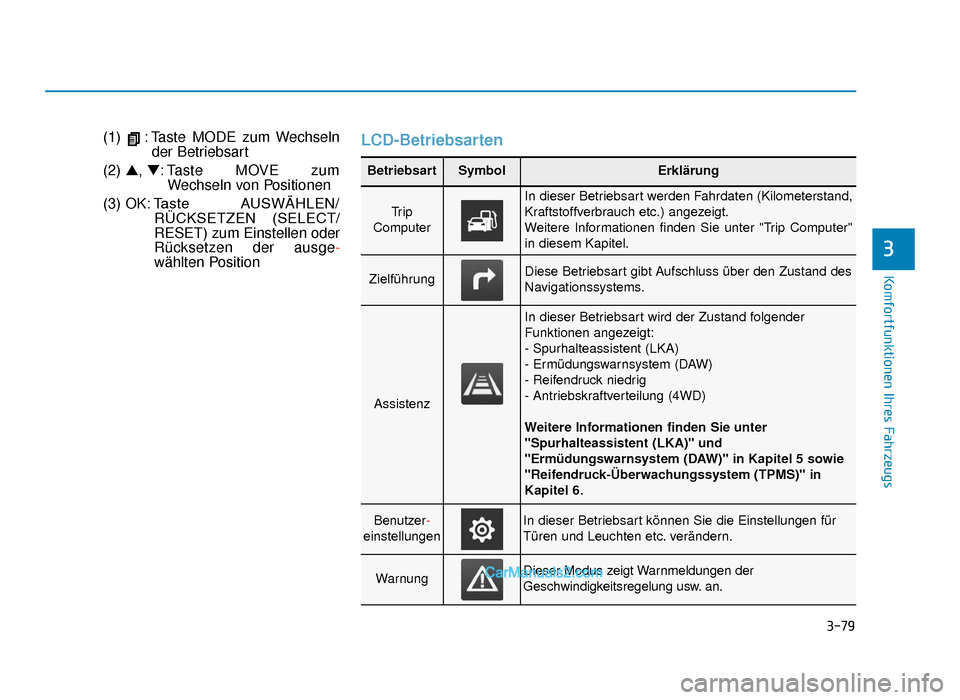

3-79
Komfortfunktionen Ihres Fahrzeugs
3
(1) : Taste MODE zum Wechselnder Betriebsart
(2) â–², â–¼: Taste MOVE zum
Wechseln von Positionen
(3) OK: T aste AUSWÄHLEN/
RÜCKSETZEN (SELECT/
RESET) zum Einstellen oder
Rücksetzen der ausge -
wählten PositionLCD-Betriebsarten
BetriebsartSymbolErklärung
Tr i p
Computer
In dieser Betriebsart werden Fahrdaten (Kilometerstand,
Kraftstoffverbrauch etc.) angezeigt.
Weitere Informationen finden Sie unter "Trip Computer"
in diesem Kapitel.
ZielführungDiese Betriebsart gibt Aufschluss über den Zustand des
Navigationssystems.
Assistenz
In dieser Betriebsart wird der Zustand folgender
Funktionen angezeigt:
- Spurhalteassistent (LKA)
- Ermüdungswarnsystem (DAW)
- Reifendruck niedrig
- Antriebskraftverteilung (4WD)
Weitere Informationen finden Sie unter
"Spurhalteassistent (LKA)" und
"Ermüdungswarnsystem (DAW)" in Kapitel 5 sowie
"Reifendruck-Überwachungssystem (TPMS)" in
Kapitel 6.
Benutzer-
einstellungenIn dieser Betriebsart können Sie die Einstellungen für
Türen und Leuchten etc. verändern.
WarnungDieser Modus zeigt Warnmeldungen der
Geschwindigkeitsregelung usw. an.
TLe GER 3a(-126).qxp 6/4/2018 8:23 PM Page 79
Page 179 of 770

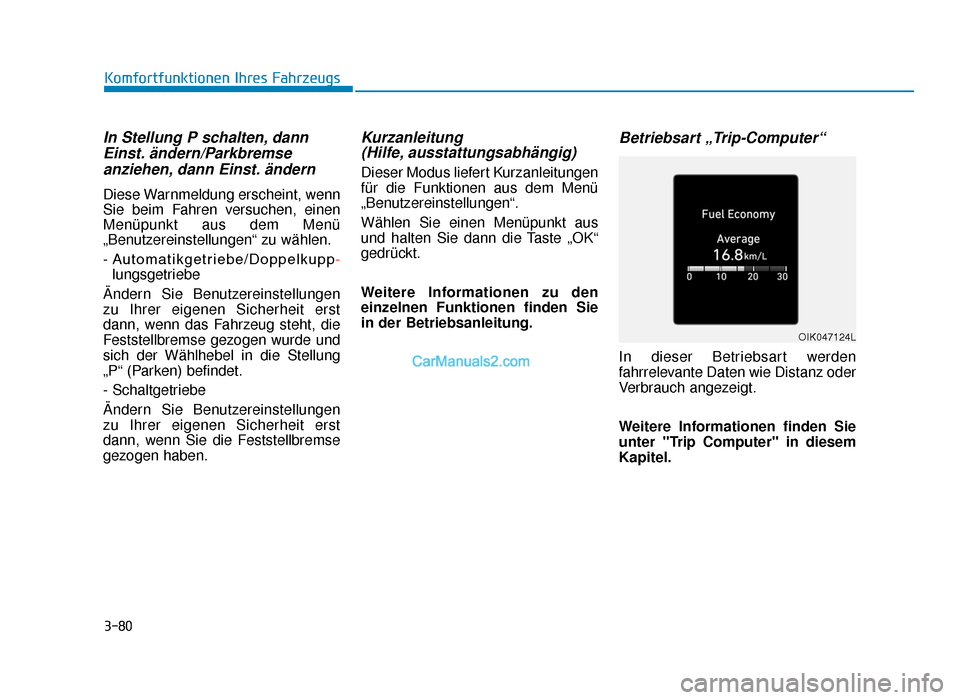

3-80
Komfortfunktionen Ihres Fahrzeugs
In Stellung P schalten, dannEinst. ändern/Parkbremseanziehen, dann Einst. ändern
Diese Warnmeldung erscheint, wenn
Sie beim Fahren versuchen, einen
Menüpunkt aus dem Menü
„Benutzereinstellungen“ zu wählen.
- Automatikgetriebe/Doppelkupp -
lungsgetriebe
Ändern Sie Benutzereinstellungen
zu Ihrer eigenen Sicherheit erst
dann, wenn das Fahrzeug steht, die
Feststellbremse gezogen wurde und
sich der Wählhebel in die Stellung
„P“ (Parken) befindet.
- Schaltgetriebe
Ändern Sie Benutzereinstellungen
zu Ihrer eigenen Sicherheit erst
dann, wenn Sie die Feststellbremse
gezogen haben.
Kurzanleitung (Hilfe, ausstattungsabhängig)
Dieser Modus liefert Kurzanleitungen
für die Funktionen aus dem Menü
„Benutzereinstellungen“.
Wählen Sie einen Menüpunkt aus
und halten Sie dann die Taste „OK“
gedrückt.
Weitere Informationen zu den
einzelnen Funktionen finden Sie
in der Betriebsanleitung.
Betriebsart „Trip-Computer“
In dieser Betriebsart werden
fahrrelevante Daten wie Distanz oder
Verbrauch angezeigt.
Weitere Informationen finden Sie
unter "Trip Computer" in diesem
Kapitel.
OIK047124L
TLe GER 3a(-126).qxp 6/4/2018 8:24 PM Page 80
Page 180 of 770

3-81
Komfortfunktionen Ihres Fahrzeugs
3

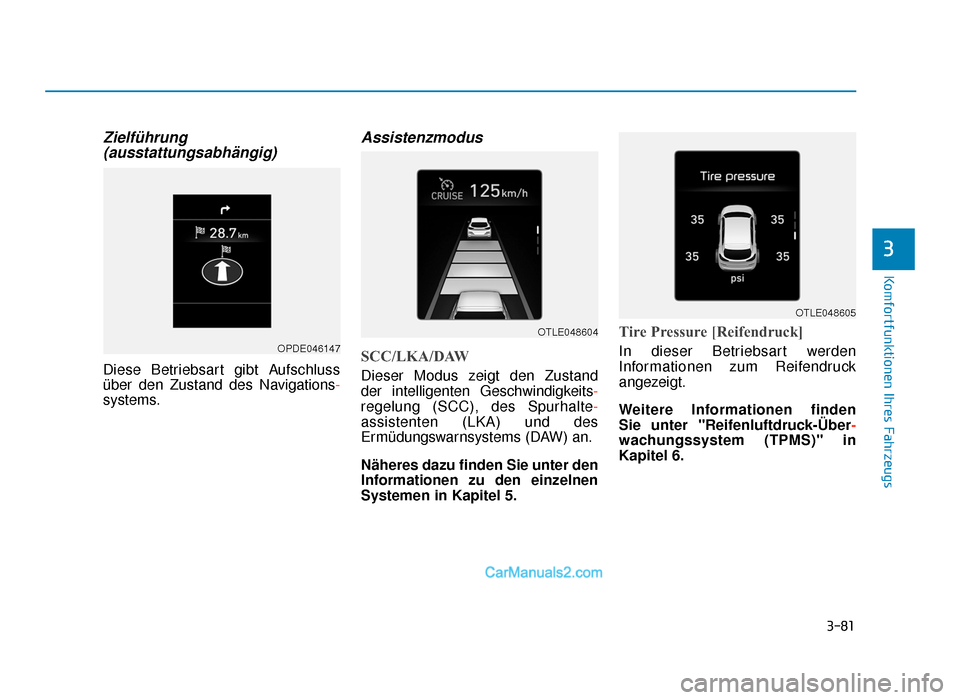

Zielführung(ausstattungsabhängig)
Diese Betriebsart gibt Aufschluss
über den Zustand des Navigations-
systems.
Assistenzmodus
SCC/LKA/DAW
Dieser Modus zeigt den Zustand
der intelligenten Geschwindigkeits-
regelung (SCC), des Spurhalte-
assistenten (LKA) und des
Ermüdungswarnsystems (DAW) an.
Näheres dazu finden Sie unter den
Informationen zu den einzelnen
Systemen in Kapitel 5.
Tire Pressure [Reifendruck]
In dieser Betriebsart werden
Informationen zum Reifendruck
angezeigt.
Weitere Informationen finden
Sie unter "Reifenluftdruck-Über -
wachungssystem (TPMS)" in
Kapitel 6.OPDE046147
OTLE048604
OTLE048605
TLe GER 3a(-126).qxp 6/4/2018 8:24 PM Page 81
