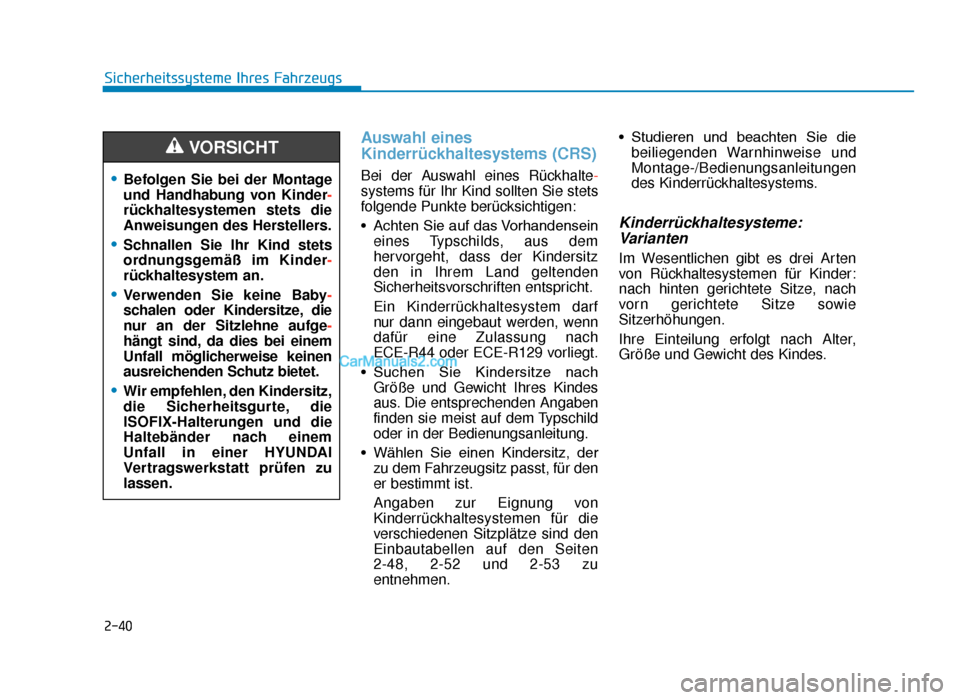

Hyundai Tucson 2019

2-40
Sicherheitssysteme Ihres Fahrzeugs
Auswahl eines
Kinderrückhaltesystems (CRS)
Bei der Auswahl eines Rückhalte-
systems für Ihr Kind sollten Sie stets
folgende Punkte berücksichtigen:
• Achten Sie auf das Vorhandenseineines Typschilds, aus dem
hervorgeht, dass der Kindersitz
den in Ihrem Land geltenden
Sicherheitsvorschriften entspricht.
Ein Kinderrückhaltesystem darf
nur dann eingebaut werden, wenn
dafür eine Zulassung nach
ECE-R44 oder ECE-R129 vorliegt.
• Suchen Sie Kindersitze nach Größe und Gewicht Ihres Kindes
aus. Die entsprechenden Angaben
finden sie meist auf dem Typschild
oder in der Bedienungsanleitung.
• Wählen Sie einen Kindersitz, der zu dem Fahrzeugsitz passt, für den
er bestimmt ist.
Angaben zur Eignung von
Kinderrückhaltesystemen für die
verschiedenen Sitzplätze sind den
Einbautabellen auf den Seiten
2-48, 2-52 und 2-53 zu
entnehmen. • Studieren und beachten Sie die
beiliegenden Warnhinweise und
Montage-/Bedienungsanleitungen
des Kinderrückhaltesystems.
Kinderrückhaltesysteme:Varianten
Im Wesentlichen gibt es drei Arten
von Rückhaltesystemen für Kinder:
nach hinten gerichtete Sitze, nach
vorn gerichtete Sitze sowie
Sitzerhöhungen.
Ihre Einteilung erfolgt nach Alter,
Größe und Gewicht des Kindes.
•Befolgen Sie bei der Montage
und Handhabung von Kinder -
rückhaltesystemen stets die
Anweisungen des Herstellers.
•Schnallen Sie Ihr Kind stets
ordnungsgemäß im Kinder -
rückhaltesystem an.
•Verwenden Sie keine Baby -
schalen oder Kindersitze, die
nur an der Sitzlehne aufge -
hängt sind, da dies bei einem
Unfall möglicherweise keinen
ausreichenden Schutz bietet.
•Wir empfehlen, den Kindersitz,
die Sicherheitsgurte, die
ISOFIX-Halterungen und die
Haltebänder nach einem
Unfall in einer HYUNDAI
Vertragswerkstatt prüfen zu
lassen.
VORSICHT
TLe GER 2.qxp 6/5/2018 2:52 PM Page 40

2-41
Sicherheitssysteme Ihres Fahrzeugs
2

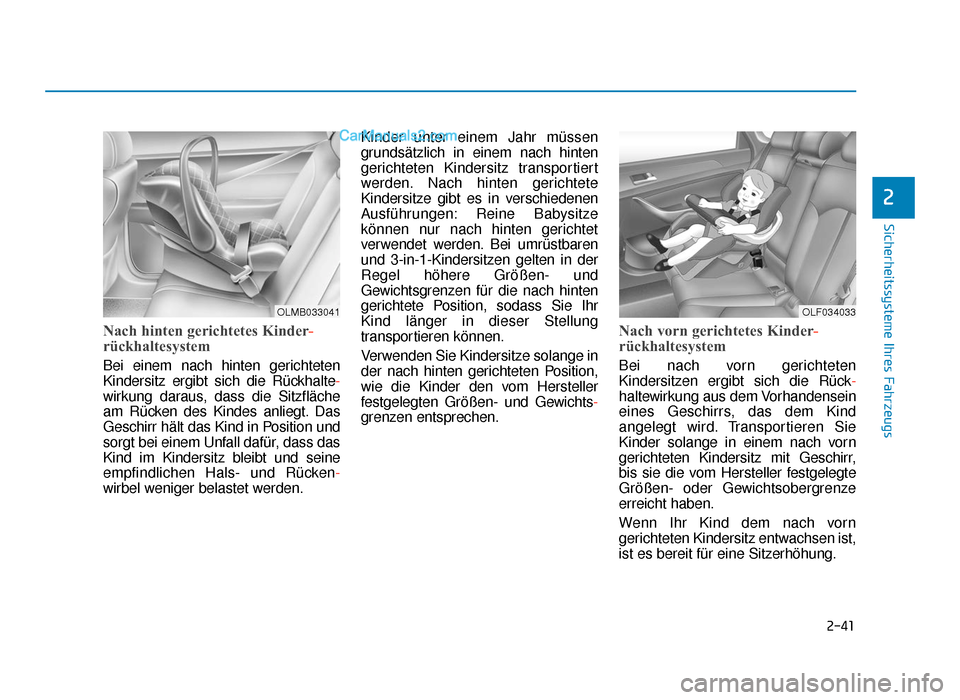

Nach hinten gerichtetes Kinder-
rückhaltesystem
Bei einem nach hinten gerichteten
Kindersitz ergibt sich die Rückhalte-
wirkung daraus, dass die Sitzfläche
am Rücken des Kindes anliegt. Das
Geschirr hält das Kind in Position und
sorgt bei einem Unfall dafür, dass das
Kind im Kindersitz bleibt und seine
empfindlichen Hals- und Rücken -
wirbel weniger belastet werden. Kinder unter einem Jahr müssen
grundsätzlich in einem nach hinten
gerichteten Kindersitz transportiert
werden. Nach hinten gerichtete
Kindersitze gibt es in verschiedenen
Ausführungen: Reine Babysitze
können nur nach hinten gerichtet
verwendet werden. Bei umrüstbaren
und 3-in-1-Kindersitzen gelten in der
Regel höhere Größen- und
Gewichtsgrenzen für die nach hinten
gerichtete Position, sodass Sie Ihr
Kind länger in dieser Stellung
transportieren können.
Verwenden Sie Kindersitze solange in
der nach hinten gerichteten Position,
wie die Kinder den vom Hersteller
festgelegten Größen- und Gewichts
-
grenzen entsprechen.
Nach vorn gerichtetes Kinder -
rückhaltesystem
Bei nach vorn gerichteten
Kindersitzen ergibt sich die Rück-
haltewirkung aus dem Vorhandensein
eines Geschirrs, das dem Kind
angelegt wird. Transportieren Sie
Kinder solange in einem nach vorn
gerichteten Kindersitz mit Geschirr,
bis sie die vom Hersteller festgelegte
Größen- oder Gewichtsobergrenze
erreicht haben.
Wenn Ihr Kind dem nach vorn
gerichteten Kindersitz entwachsen ist,
ist es bereit für eine Sitzerhöhung.
OLF034033OLMB033041
TLe GER 2.qxp 6/5/2018 2:52 PM Page 41

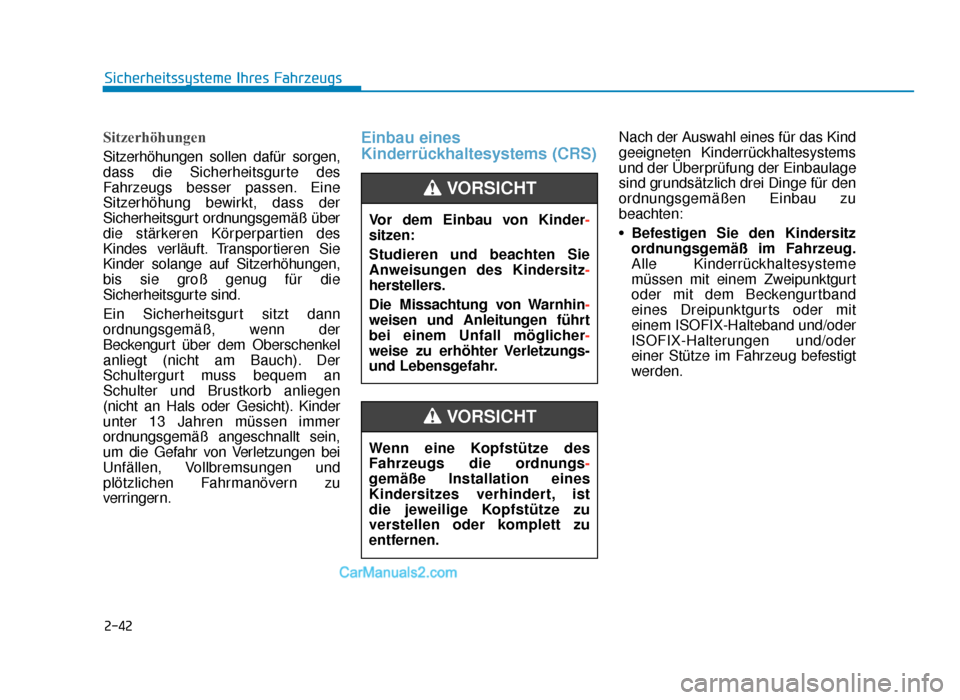

2-42
Sicherheitssysteme Ihres Fahrzeugs
Sitzerhöhungen
Sitzerhöhungen sollen dafür sorgen,
dass die Sicherheitsgurte des
Fahrzeugs besser passen. Eine
Sitzerhöhung bewirkt, dass der
Sicherheitsgurt ordnungsgemäß über
die stärkeren Körperpartien des
Kindes verläuft. Transportieren Sie
Kinder solange auf Sitzerhöhungen,
bis sie groß genug für die
Sicherheitsgurte sind.
Ein Sicherheitsgurt sitzt dann
ordnungsgemäß, wenn der
Beckengurt über dem Oberschenkel
anliegt (nicht am Bauch). Der
Schultergurt muss bequem an
Schulter und Brustkorb anliegen
(nicht an Hals oder Gesicht). Kinder
unter 13 Jahren müssen immer
ordnungsgemäß angeschnallt sein,
um die Gefahr von Verletzungen bei
Unfällen, Vollbremsungen und
plötzlichen Fahrmanövern zu
verringern.
Einbau eines
Kinderrückhaltesystems (CRS)Nach der Auswahl eines für das Kind
geeigneten Kinderrückhaltesystems
und der Überprüfung der Einbaulage
sind grundsätzlich drei Dinge für den
ordnungsgemäßen Einbau zu
beachten:
•Befestigen Sie den Kindersitz
ordnungsgemäß im Fahrzeug.
Alle Kinderrückhaltesysteme
müssen mit einem Zweipunktgurt
oder mit dem Beckengurtband
eines Dreipunktgurts oder mit
einem ISOFIX-Halteband und/oder
ISOFIX-Halterungen und/oder
einer Stütze im Fahrzeug befestigt
werden.
Vor dem Einbau von Kinder
-
sitzen:
Studieren und beachten Sie
Anweisungen des Kindersitz -
herstellers.
Die Missachtung von Warnhin-
weisen und Anleitungen führt
bei einem Unfall möglicher -
weise zu erhöhter Verletzungs-
und Lebensgefahr.
VORSICHT
Wenn eine Kopfstütze des
Fahrzeugs die ordnungs-
gemäße Installation eines
Kindersitzes verhindert, ist
die jeweilige Kopfstütze zu
verstellen oder komplett zu
entfernen.
VORSICHT
TLe GER 2.qxp 6/5/2018 2:52 PM Page 42

2-43
Sicherheitssysteme Ihres Fahrzeugs
2

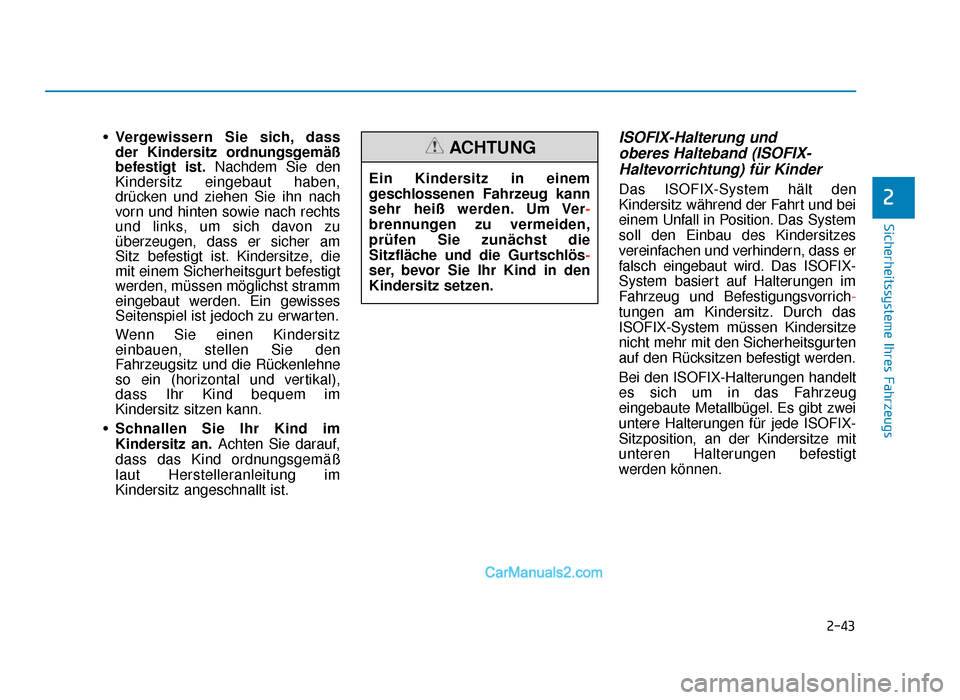

•Vergewissern Sie sich, dass
der Kindersitz ordnungsgemäß
befestigt ist. Nachdem Sie den
Kindersitz eingebaut haben,
drücken und ziehen Sie ihn nach
vorn und hinten sowie nach rechts
und links, um sich davon zu
überzeugen, dass er sicher am
Sitz befestigt ist. Kindersitze, die
mit einem Sicherheitsgurt befestigt
werden, müssen möglichst stramm
eingebaut werden. Ein gewisses
Seitenspiel ist jedoch zu erwarten.
Wenn Sie einen Kindersitz
einbauen, stellen Sie den
Fahrzeugsitz und die Rückenlehne
so ein (horizontal und vertikal),
dass Ihr Kind bequem im
Kindersitz sitzen kann.
• Schnallen Sie Ihr Kind im
Kindersitz an. Achten Sie darauf,
dass das Kind ordnungsgemäß
laut Herstelleranleitung im
Kindersitz angeschnallt ist.ISOFIX-Halterung und oberes Halteband (ISOFIX-Haltevorrichtung) für Kinder
Das ISOFIX-System hält den
Kindersitz während der Fahrt und bei
einem Unfall in Position. Das System
soll den Einbau des Kindersitzes
vereinfachen und verhindern, dass er
falsch eingebaut wird. Das ISOFIX-
System basiert auf Halterungen im
Fahrzeug und Befestigungsvorrich -
tungen am Kindersitz. Durch das
ISOFIX-System müssen Kindersitze
nicht mehr mit den Sicherheitsgurten
auf den Rücksitzen befestigt werden.
Bei den ISOFIX-Halterungen handelt
es sich um in das Fahrzeug
eingebaute Metallbügel. Es gibt zwei
untere Halterungen für jede ISOFIX-
Sitzposition, an der Kindersitze mit
unteren Halterungen befestigt
werden können.
Ein Kindersitz in einem
geschlossenen Fahrzeug kann
sehr heiß werden. Um Ver
-
brennungen zu vermeiden,
prüfen Sie zunächst die
Sitzfläche und die Gurtschlös -
ser, bevor Sie Ihr Kind in den
Kindersitz setzen.
ACHTUNG
TLe GER 2.qxp 6/5/2018 2:52 PM Page 43

2-44
Sicherheitssysteme Ihres Fahrzeugs

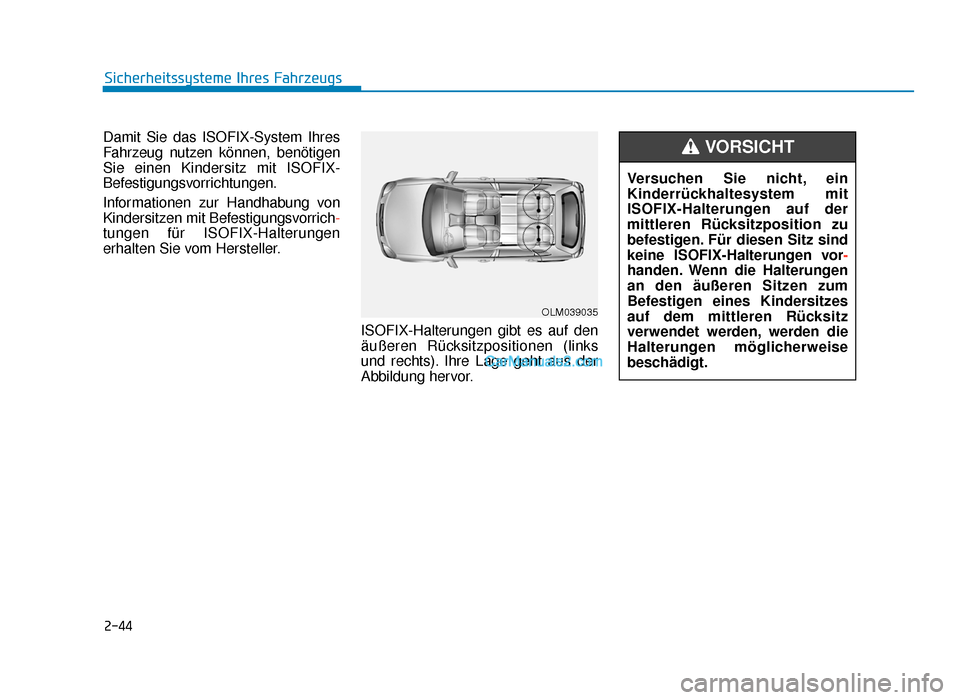

Damit Sie das ISOFIX-System Ihres
Fahrzeug nutzen können, benötigen
Sie einen Kindersitz mit ISOFIX-
Befestigungsvorrichtungen.
Informationen zur Handhabung von
Kindersitzen mit Befestigungsvorrich -
tungen für ISOFIX-Halterungen
erhalten Sie vom Hersteller.
ISOFIX-Halterungen gibt es auf den
äußeren Rücksitzpositionen (links
und rechts). Ihre Lage geht aus der
Abbildung hervor. Versuchen Sie nicht, ein
Kinderrückhaltesystem mit
ISOFIX-Halterungen auf der
mittleren Rücksitzposition zu
befestigen. Für diesen Sitz sind
keine ISOFIX-Halterungen vor
-
handen. Wenn die Halterungen
an den äußeren Sitzen zum
Befestigen eines Kindersitzes
auf dem mittleren Rücksitz
verwendet werden, werden die
Halterungen möglicherweise
beschädigt.
VORSICHT
OLM039035
TLe GER 2.qxp 6/5/2018 2:52 PM Page 44

2-45
Sicherheitssysteme Ihres Fahrzeugs
2

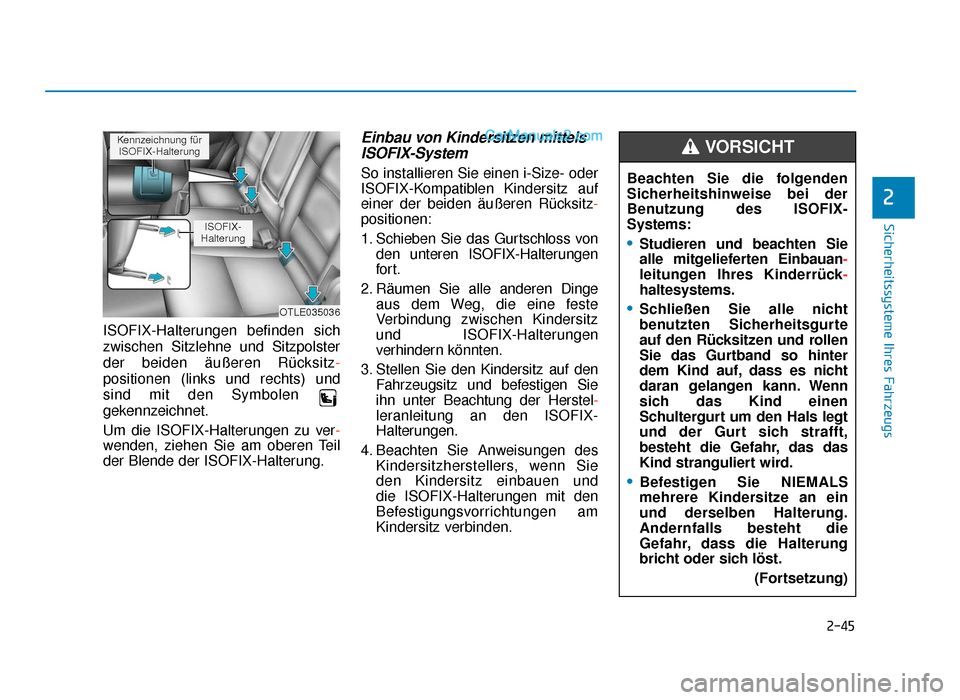

ISOFIX-Halterungen befinden sich
zwischen Sitzlehne und Sitzpolster
der beiden äußeren Rücksitz-
positionen (links und rechts) und
sind mit den Symbolen
gekennzeichnet.
Um die ISOFIX-Halterungen zu ver -
wenden, ziehen Sie am oberen Teil
der Blende der ISOFIX-Halterung.
Einbau von Kindersitzen mittels ISOFIX-System
So installieren Sie einen i-Size- oder
ISOFIX-Kompatiblen Kindersitz auf
einer der beiden äußeren Rücksitz-
positionen:
1. Schieben Sie das Gurtschloss von
den unteren ISOFIX-Halterungen
fort.
2. Räumen Sie alle anderen Dinge aus dem Weg, die eine feste
Verbindung zwischen Kindersitz
und ISOFIX-Halterungen
verhindern könnten.
3. Stellen Sie den Kindersitz auf den Fahrzeugsitz und befestigen Sie
ihn unter Beachtung der Herstel -
leranleitung an den ISOFIX-
Halterungen.
4. Beachten Sie Anweisungen des Kindersitzherstellers, wenn Sie
den Kindersitz einbauen und
die ISOFIX-Halterungen mit den
Befestigungsvorrichtungen am
Kindersitz verbinden.
OTLE035036
Kennzeichnung für
ISOFIX-Halterung
ISOFIX-
Halterung
Beachten Sie die folgenden
Sicherheitshinweise bei der
Benutzung des ISOFIX-
Systems:
•Studieren und beachten Sie
alle mitgelieferten Einbauan-
leitungen Ihres Kinderrück-
haltesystems.
•Schließen Sie alle nicht
benutzten Sicherheitsgurte
auf den Rücksitzen und rollen
Sie das Gurtband so hinter
dem Kind auf, dass es nicht
daran gelangen kann. Wenn
sich das Kind einen
Schultergurt um den Hals legt
und der Gurt sich strafft,
besteht die Gefahr, das das
Kind stranguliert wird.
•Befestigen Sie NIEMALS
mehrere Kindersitze an ein
und derselben Halterung.
Andernfalls besteht die
Gefahr, dass die Halterung
bricht oder sich löst.
(Fortsetzung)
VORSICHT
TLe GER 2.qxp 6/5/2018 2:52 PM Page 45

2-46
Sicherheitssysteme Ihres Fahrzeugs

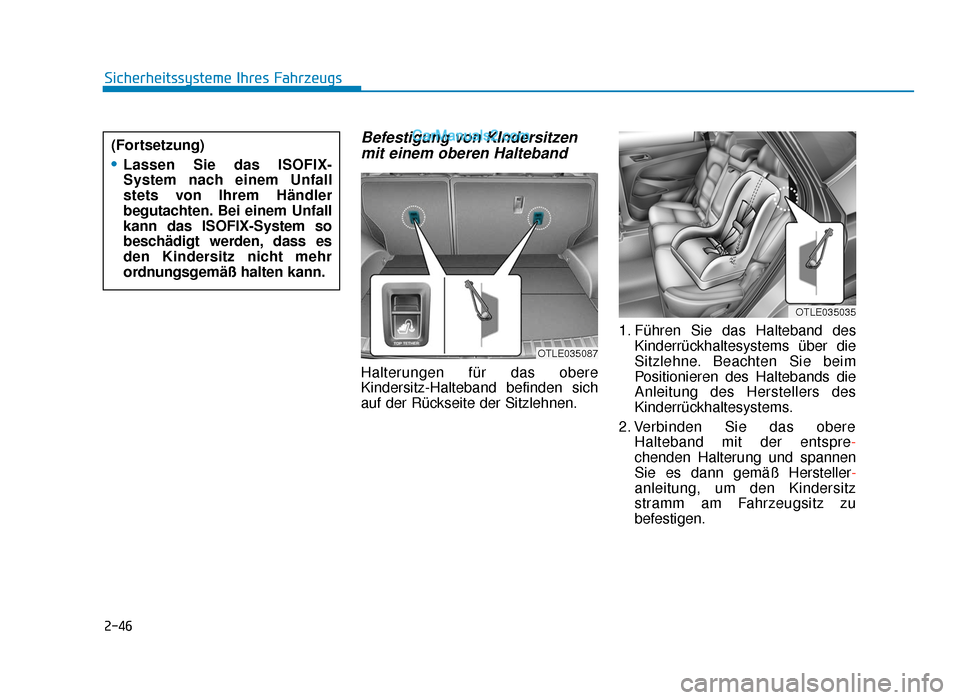

Befestigung von KIndersitzenmit einem oberen Halteband
Halterungen für das obere
Kindersitz-Halteband befinden sich
auf der Rückseite der Sitzlehnen. 1. Führen Sie das Halteband des
Kinderrückhaltesystems über die
Sitzlehne. Beachten Sie beim
Positionieren des Haltebands die
Anleitung des Herstellers des
Kinderrückhaltesystems.
2. Verbinden Sie das obere Halteband mit der entspre-
chenden Halterung und spannen
Sie es dann gemäß Hersteller -
anleitung, um den Kindersitz
stramm am Fahrzeugsitz zu
befestigen.
OTLE035087
OTLE035035
(Fortsetzung)
•Lassen Sie das ISOFIX-
System nach einem Unfall
stets von Ihrem Händler
begutachten. Bei einem Unfall
kann das ISOFIX-System so
beschädigt werden, dass es
den Kindersitz nicht mehr
ordnungsgemäß halten kann.
TLe GER 2.qxp 6/5/2018 2:52 PM Page 46

2-47
Sicherheitssysteme Ihres Fahrzeugs
2

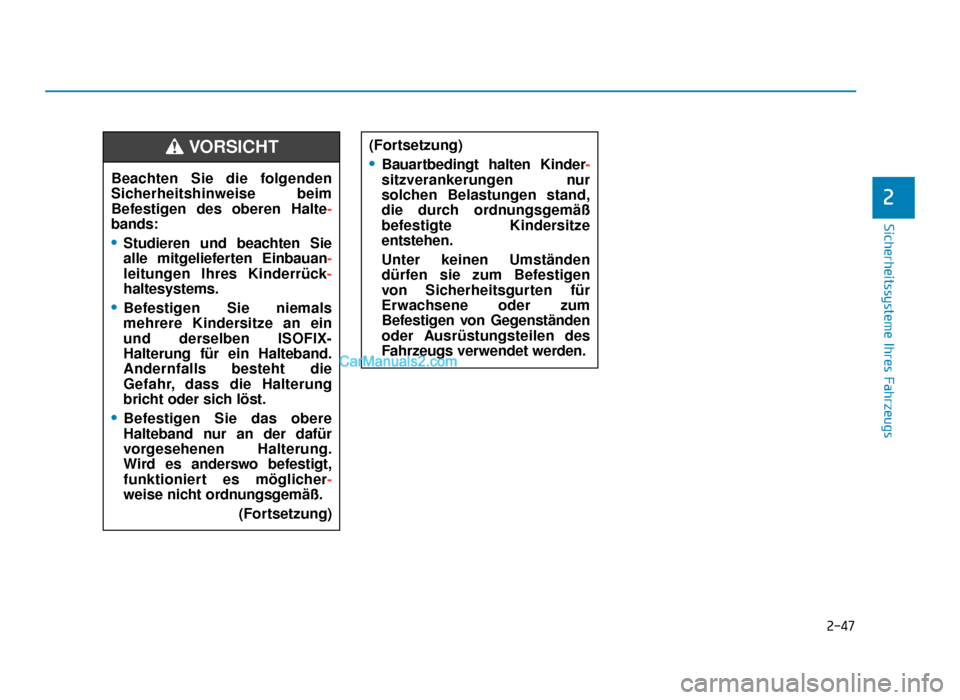

Beachten Sie die folgenden
Sicherheitshinweise beim
Befestigen des oberen Halte-
bands:
•Studieren und beachten Sie
alle mitgelieferten Einbauan-
leitungen Ihres Kinderrück-
haltesystems.
•Befestigen Sie niemals
mehrere Kindersitze an ein
und derselben ISOFIX-
Halterung für ein Halteband.
Andernfalls besteht die
Gefahr, dass die Halterung
bricht oder sich löst.
•Befestigen Sie das obere
Halteband nur an der dafür
vorgesehenen Halterung.
Wird es anderswo befestigt,
funktioniert es möglicher -
weise nicht ordnungsgemäß.
(Fortsetzung)
VORSICHT (Fortsetzung)
•Bauartbedingt halten Kinder -
sitzverankerungen nur
solchen Belastungen stand,
die durch ordnungsgemäß
befestigte Kindersitze
entstehen.
Unter keinen Umständen
dürfen sie zum Befestigen
von Sicherheitsgurten für
Erwachsene oder zum
Befestigen von Gegenständen
oder Ausrüstungsteilen des
Fahrzeugs verwendet werden.
TLe GER 2.qxp 6/5/2018 2:52 PM Page 47

2-48
Sicherheitssysteme Ihres Fahrzeugs

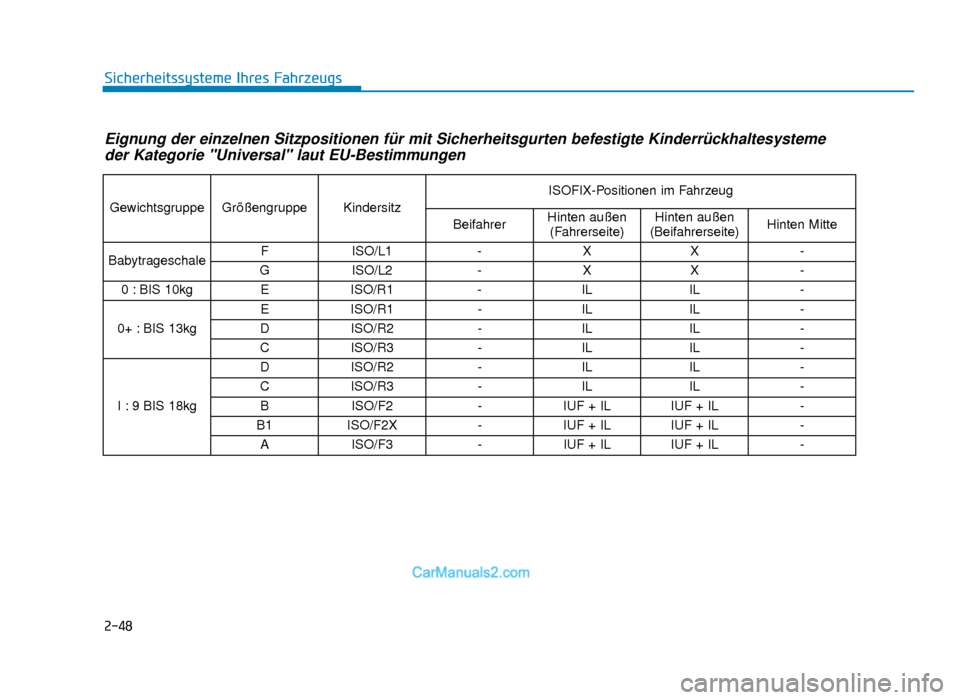

Eignung der einzelnen Sitzpositionen für mit Sicherheitsgurten befestigte Kinderrückhaltesysteme der Kategorie "Universal" laut EU-Bestimmungen
Gewichtsgruppe Größengruppe Kindersitz ISOFIX-Positionen im Fahrzeug
Beifahrer Hinten außen
(Fahrerseite) Hinten außen
(Beifahrerseite) Hinten Mitte
Babytrageschale F
ISO/L1 -X X -
G ISO/L2 -X X -
0 : BIS 10kg EISO/R1 -IL IL -
0+ : BIS 13kg E
ISO/R1 -IL IL -
D ISO/R2 -IL IL -
C ISO/R3 -IL IL -
I : 9 BIS 18kg D
ISO/R2 -IL IL -
C ISO/R3 -IL IL -
B ISO/F2 -IUF + IL IUF + IL -
B1 ISO/F2X -IUF + IL IUF + IL -
A ISO/F3 -IUF + IL IUF + IL -
TLe GER 2.qxp 6/5/2018 2:52 PM Page 48

2-49
Sicherheitssysteme Ihres Fahrzeugs
2

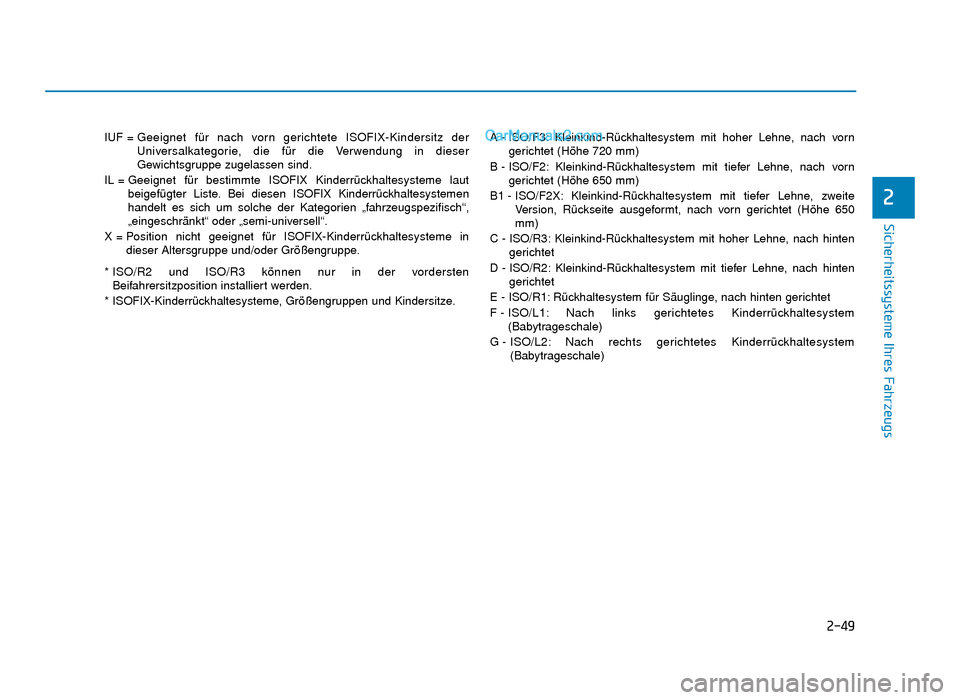

IUF = Geeignet für nach vorn gerichtete ISOFIX-Kindersitz derUniversalkategorie, die für die Verwendung in dieser
Gewichtsgruppe zugelassen sind.
IL = Geeignet für bestimmte ISOFIX Kinderrückhaltesysteme laut beigefügter Liste. Bei diesen ISOFIX Kinderrückhaltesystemen
handelt es sich um solche der Kategorien „fahrzeugspezifisch“,
„eingeschränkt“ oder „semi-universell“.
X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Altersgruppe und/oder Größengruppe.
* ISO/R2 und ISO/R3 können nur in der vordersten Beifahrersitzposition installiert werden.
* ISOFIX-Kinderrückhaltesysteme, Größengruppen und Kindersitze. A - ISO/F3: Kleinkind-Rückhaltesystem mit hoher Lehne, nach vorn
gerichtet (Höhe 720 mm)
B - ISO/F2: Kleinkind-Rückhaltesystem mit tiefer Lehne, nach vorn gerichtet (Höhe 650 mm)
B1 - ISO/F2X: Kleinkind-Rückhaltesystem mit tiefer Lehne, zweite Version, Rückseite ausgeformt, nach vorn gerichtet (Höhe 650
mm)
C - ISO/R3: Kleinkind-Rückhaltesystem mit hoher Lehne, nach hinten gerichtet
D - ISO/R2: Kleinkind-Rückhaltesystem mit tiefer Lehne, nach hinten gerichtet
E - ISO/R1: Rückhaltesystem für Säuglinge, nach hinten gerichtet
F - ISO/L1: Nach links gerichtetes Kinderrückhaltesystem (Babytrageschale)
G - ISO/L2: Nach rechts gerichtetes Kinderrückhaltesystem (Babytrageschale)
TLe GER 2.qxp 6/5/2018 2:52 PM Page 49
