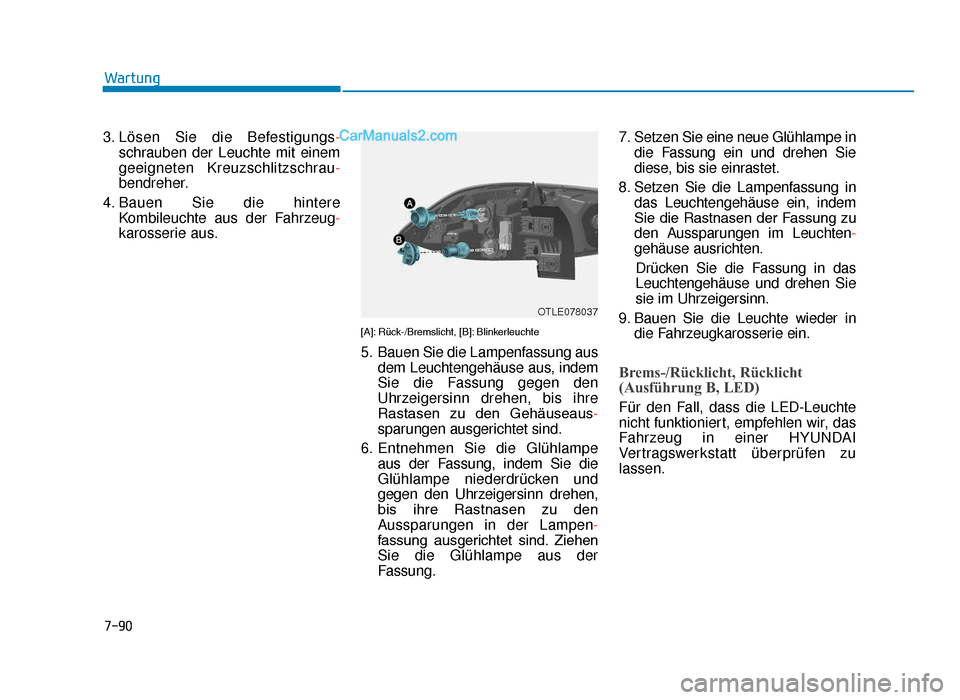

Hyundai Tucson 2019

7-90
Wartung
3. Lösen Sie die Befestigungs -
schrauben der Leuchte mit einem
geeigneten Kreuzschlitzschrau -
bendreher.
4. Bauen Sie die hintere Kombileuchte aus der Fahrzeug -
karosserie aus.
[A]: Rück-/Bremslicht, [B]: Blinkerleuchte
5. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Rastasen zu den Gehäuseaus-
sparungen ausgerichtet sind.
6. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe niederdrücken und
gegen den Uhrzeigersinn drehen,
bis ihre Rastnasen zu den
Aussparungen in der Lampen-
fassung ausgerichtet sind. Ziehen
Sie die Glühlampe aus der
Fassung. 7. Setzen Sie eine neue Glühlampe in
die Fassung ein und drehen Sie
diese, bis sie einrastet.
8. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Rastnasen der Fassung zu
den Aussparungen im Leuchten-
gehäuse ausrichten.
Drücken Sie die Fassung in das
Leuchtengehäuse und drehen Sie
sie im Uhrzeigersinn.
9. Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.
Brems-/Rücklicht, Rücklicht
(Ausführung B, LED)
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
OTLE078037
TLe GER 7.qxp 6/4/2018 8:43 PM Page 90

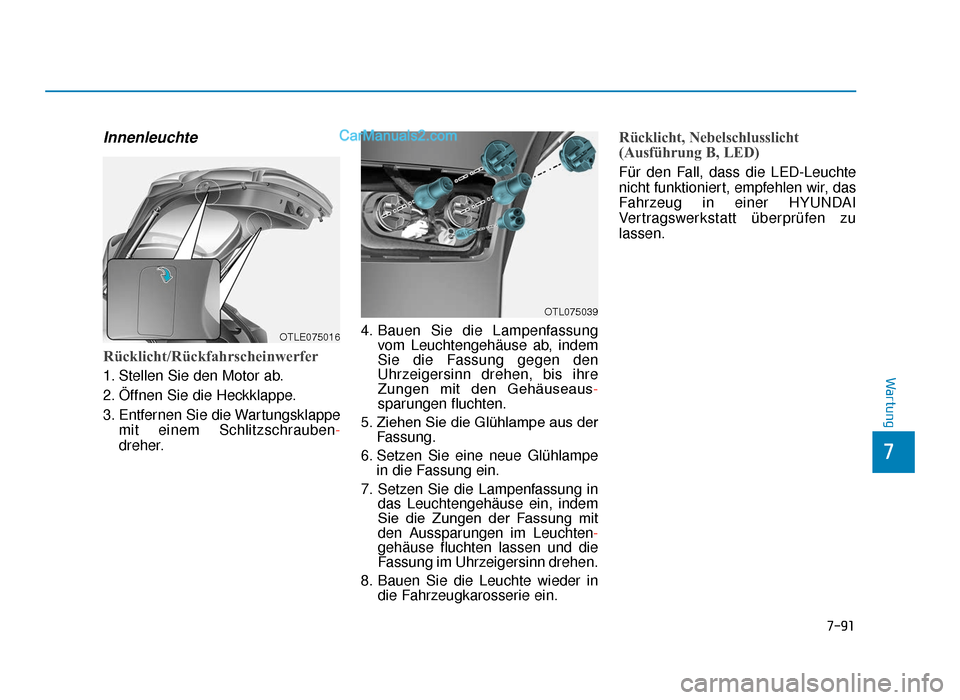

7-91
7
Wartung
Innenleuchte
Rücklicht/Rückfahrscheinwerfer
1. Stellen Sie den Motor ab.
2. Öffnen Sie die Heckklappe.
3. Entfernen Sie die Wartungsklappemit einem Schlitzschrauben -
dreher. 4. Bauen Sie die Lampenfassung
vom Leuchtengehäuse ab, indem
Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuseaus -
sparungen fluchten.
5. Ziehen Sie die Glühlampe aus der Fassung.
6. Setzen Sie eine neue Glühlampe in die Fassung ein.
7. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem
Sie die Zungen der Fassung mit
den Aussparungen im Leuchten-
gehäuse fluchten lassen und die
Fassung im Uhrzeigersinn drehen.
8. Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.
Rücklicht, Nebelschlusslicht
(Ausführung B, LED)
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
OTLE075016
OTL075039
TLe GER 7.qxp 6/4/2018 8:43 PM Page 91

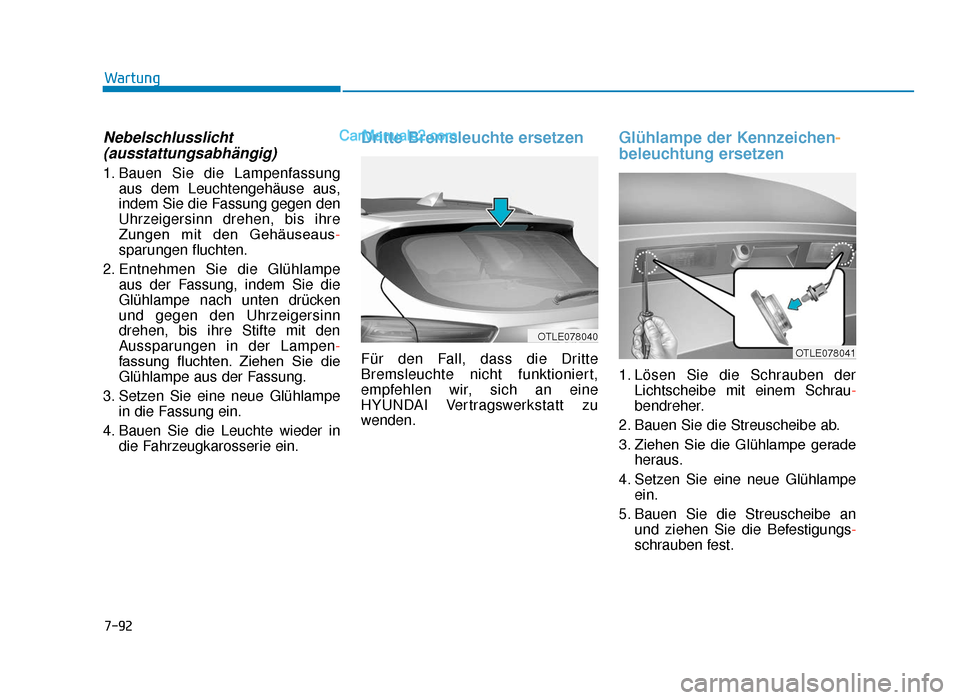

7-92
Wartung
Nebelschlusslicht(ausstattungsabhängig)
1. Bauen Sie die Lampenfassung
aus dem Leuchtengehäuse aus,
indem Sie die Fassung gegen den
Uhrzeigersinn drehen, bis ihre
Zungen mit den Gehäuseaus -
sparungen fluchten.
2. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die
Glühlampe nach unten drücken
und gegen den Uhrzeigersinn
drehen, bis ihre Stifte mit den
Aussparungen in der Lampen -
fassung fluchten. Ziehen Sie die
Glühlampe aus der Fassung.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
4. Bauen Sie die Leuchte wieder in die Fahrzeugkarosserie ein.
Dritte Bremsleuchte ersetzen
Für den Fall, dass die Dritte
Bremsleuchte nicht funktioniert,
empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.
Glühlampe der Kennzeichen -
beleuchtung ersetzen
1. Lösen Sie die Schrauben der
Lichtscheibe mit einem Schrau-
bendreher.
2. Bauen Sie die Streuscheibe ab.
3. Ziehen Sie die Glühlampe gerade heraus.
4. Setzen Sie eine neue Glühlampe ein.
5. Bauen Sie die Streuscheibe an und ziehen Sie die Befestigungs-
schrauben fest.
OTLE078040
OTLE078041
TLe GER 7.qxp 6/4/2018 8:44 PM Page 92

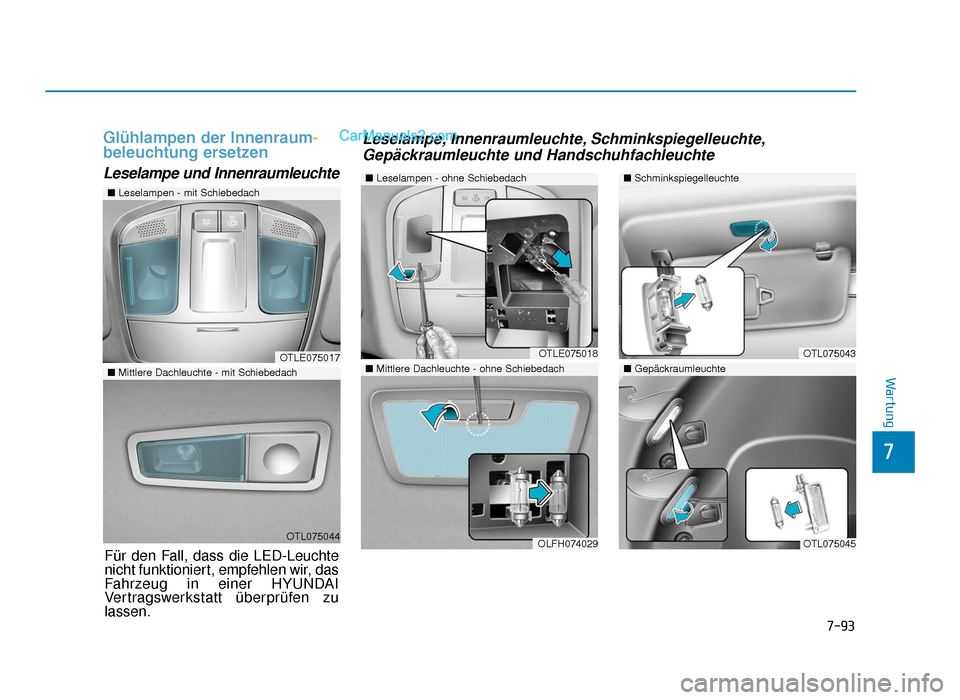

7-93
7
Wartung
Glühlampen der Innenraum-
beleuchtung ersetzen
Leselampe und Innenraumleuchte
OTLE075017
OTL075044
â–  Leselampen - mit Schiebedach
â– Mittlere Dachleuchte - mit Schiebedach
â– Leselampen - ohne Schiebedach
OTLE075018
OLFH074029
â– Schminkspiegelleuchte
■Gepäckraumleuchte
OTL075043
OTL075045
â– Mittlere Dachleuchte - ohne Schiebedach
Leselampe, Innenraumleuchte, Schminkspiegelleuchte,
Gepäckraumleuchte und Handschuhfachleuchte
Für den Fall, dass die LED-Leuchte
nicht funktioniert, empfehlen wir, das
Fahrzeug in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
TLe GER 7.qxp 6/4/2018 8:44 PM Page 93

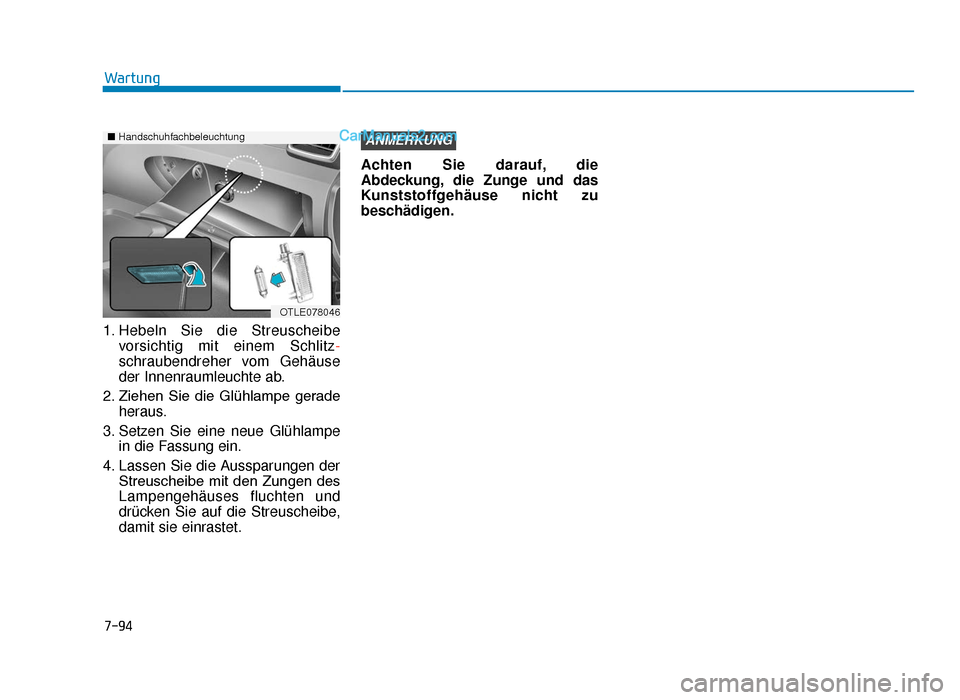

7-94
Wartung
1. Hebeln Sie die Streuscheibe vorsichtig mit einem Schlitz -
schraubendreher vom Gehäuse
der Innenraumleuchte ab.
2. Ziehen Sie die Glühlampe gerade heraus.
3. Setzen Sie eine neue Glühlampe in die Fassung ein.
4. Lassen Sie die Aussparungen der Streuscheibe mit den Zungen des
Lampengehäuses fluchten und
drücken Sie auf die Streuscheibe,
damit sie einrastet. Achten Sie darauf, die
Abdeckung, die Zunge und das
Kunststoffgehäuse nicht zu
beschädigen.
ANMERKUNG
OTLE078046
â–
Handschuhfachbeleuchtung
TLe GER 7.qxp 6/4/2018 8:44 PM Page 94

7-95
7
Wartung

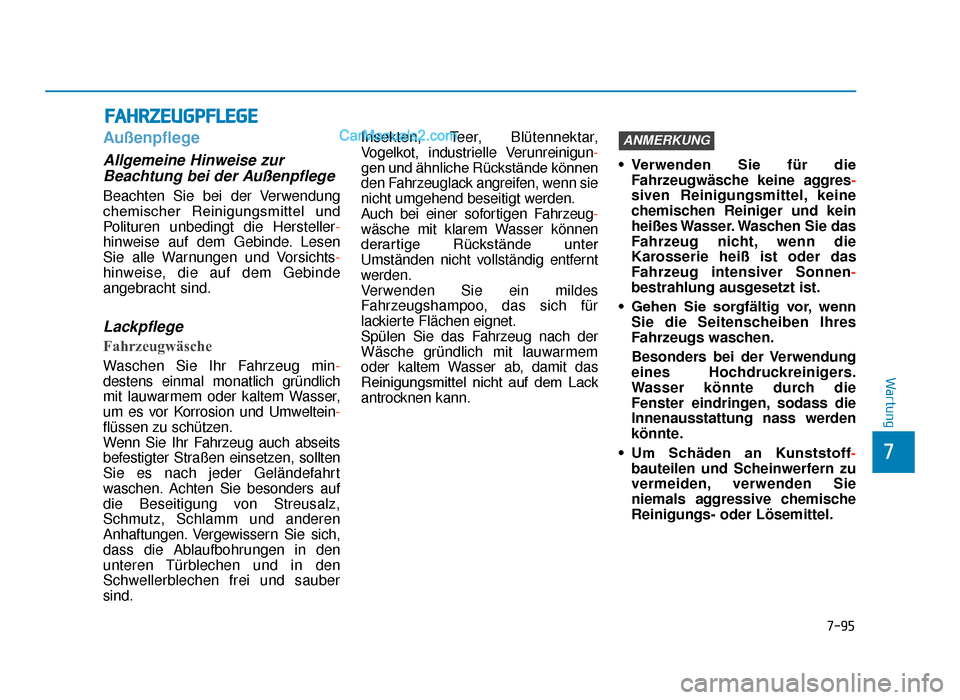

FAHRZEUGPFLEGE
Außenpflege
Allgemeine Hinweise zurBeachtung bei der Außenpflege
Beachten Sie bei der Verwendung
chemischer Reinigungsmittel und
Polituren unbedingt die Hersteller-
hinweise auf dem Gebinde. Lesen
Sie alle Warnungen und Vorsichts-
hinweise, die auf dem Gebinde
angebracht sind.
Lackpflege
Fahrzeugwäsche
Waschen Sie Ihr Fahrzeug min-
destens einmal monatlich gründlich
mit lauwarmem oder kaltem Wasser,
um es vor Korrosion und Umweltein -
flüssen zu schützen.
Wenn Sie Ihr Fahrzeug auch abseits
befestigter Straßen einsetzen, sollten
Sie es nach jeder Geländefahrt
waschen. Achten Sie besonders auf
die Beseitigung von Streusalz,
Schmutz, Schlamm und anderen
Anhaftungen. Vergewissern Sie sich,
dass die Ablaufbohrungen in den
unteren Türblechen und in den
Schwellerblechen frei und sauber
sind. Insekten, Teer, Blütennektar,
Vogelkot, industrielle Verunreinigun
-
gen und ähnliche Rückstände können
den Fahrzeuglack angreifen, wenn sie
nicht umgehend beseitigt werden.
Auch bei einer sofortigen Fahrzeug -
wäsche mit klarem Wasser können
derartige Rückstände unter
Umständen nicht vollständig entfernt
werden.
Verwenden Sie ein mildes
Fahrzeugshampoo, das sich für
lackierte Flächen eignet.
Spülen Sie das Fahrzeug nach der
Wäsche gründlich mit lauwarmem
oder kaltem Wasser ab, damit das
Reinigungsmittel nicht auf dem Lack
antrocknen kann. • Verwenden Sie für die
Fahrzeugwäsche keine aggres -
siven Reinigungsmittel, keine
chemischen Reiniger und kein
heißes Wasser. Waschen Sie das
Fahrzeug nicht, wenn die
Karosserie heiß ist oder das
Fahrzeug intensiver Sonnen-
bestrahlung ausgesetzt ist.
• Gehen Sie sorgfältig vor, wenn Sie die Seitenscheiben Ihres
Fahrzeugs waschen.
Besonders bei der Verwendung
eines Hochdruckreinigers.
Wasser könnte durch die
Fenster eindringen, sodass die
Innenausstattung nass werden
könnte.
• Um Schäden an Kunststoff- bauteilen und Scheinwerfern zu
vermeiden, verwenden Sie
niemals aggressive chemische
Reinigungs- oder Lösemittel.
ANMERKUNG
TLe GER 7.qxp 6/4/2018 8:44 PM Page 95

7-96
Wartung
Hochdruckreinigung
• Achten Sie bei der Verwendung vonHochdruckreinigern auf ausrei -
chenden Abstand zum Fahrzeug.
Zu wenig Abstand oder zu viel
Druck kann dazu führen, dass
Bauteile beschädigt werden oder
Wasser in das Fahrzeug eindringt.
• Richten Sie den Strahl des Hochdruckreinigers nicht unmittel -
bar auf Kameras oder Sensoren.
Der durch den hohen Druck
verursachte Impuls kann zu
Fehlfunktionen führen.
• Richten Sie den Strahl des Hochdruckreinigers nicht auf
Steckverbinder oder auf Faltenbälge
und Verkleidungen aus Gummi oder
Kunststoff, da diese Bauteile
andernfalls durch den hohen Druck
beschädigt werden können. • Das Waschen mit Wasser im
Motorraum einschließlich
Hochdruckwäsche mit Wasser
kann Fehlfunktionen der
Stromkreise im Motorraum
verursachen.
• Lassen Sie Wasser und andere Flüssigkeiten nicht an elek-
trische/elektronische Bauteile
im Innenraum des Fahrzeugs
gelangen, da diese dadurch
beschädigt werden können.
ANMERKUNG
Nasse Bremsen
Prüfen Sie nach der Fahrzeug -
wäsche bei langsamer Fahrt, ob
die Bremsen durch Nässe
beeinträchtigt sind. Wenn die
Bremswirkung beeinträchtigt
ist, trocknen Sie die Bremsen,
indem Sie sie bei langsamer
Fahrt leicht betätigen.
VORSICHT
OLMB073082
TLe GER 7.qxp 6/4/2018 8:44 PM Page 96

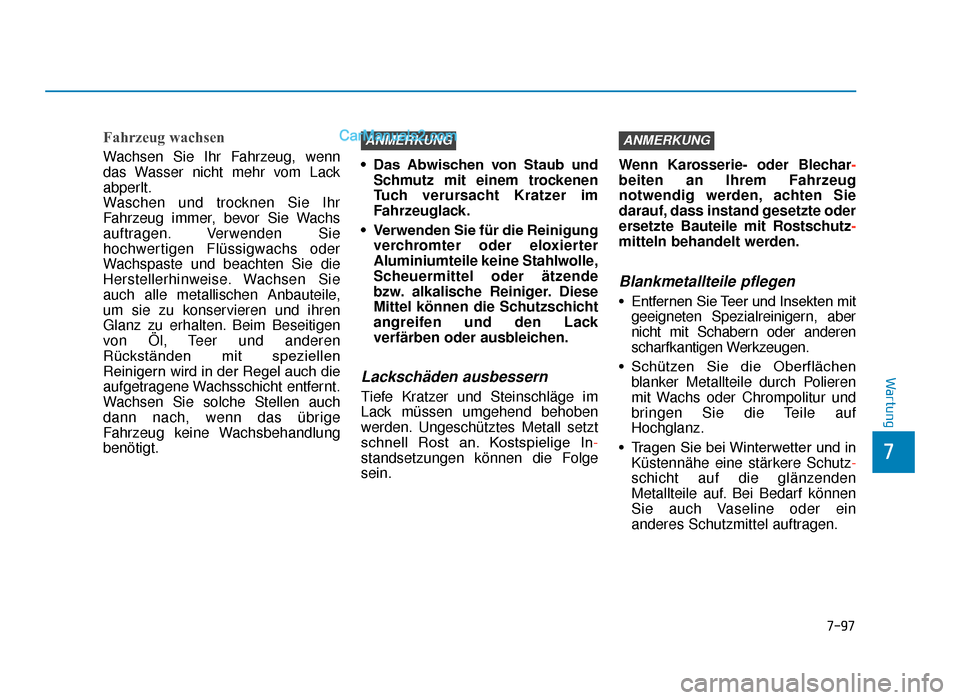

7-97
7
Wartung
Fahrzeug wachsen
Wachsen Sie Ihr Fahrzeug, wenn
das Wasser nicht mehr vom Lack
abperlt.
Waschen und trocknen Sie Ihr
Fahrzeug immer, bevor Sie Wachs
auftragen. Verwenden Sie
hochwertigen Flüssigwachs oder
Wachspaste und beachten Sie die
Herstellerhinweise. Wachsen Sie
auch alle metallischen Anbauteile,
um sie zu konservieren und ihren
Glanz zu erhalten. Beim Beseitigen
von Öl, Teer und anderen
Rückständen mit speziellen
Reinigern wird in der Regel auch die
aufgetragene Wachsschicht entfernt.
Wachsen Sie solche Stellen auch
dann nach, wenn das übrige
Fahrzeug keine Wachsbehandlung
benötigt.• Das Abwischen von Staub und
Schmutz mit einem trockenen
Tuch verursacht Kratzer im
Fahrzeuglack.
• Verwenden Sie für die Reinigung verchromter oder eloxierter
Aluminiumteile keine Stahlwolle,
Scheuermittel oder ätzende
bzw. alkalische Reiniger. Diese
Mittel können die Schutzschicht
angreifen und den Lack
verfärben oder ausbleichen.
Lackschäden ausbessern
Tiefe Kratzer und Steinschläge im
Lack müssen umgehend behoben
werden. Ungeschütztes Metall setzt
schnell Rost an. Kostspielige In -
standsetzungen können die Folge
sein. Wenn Karosserie- oder Blechar
-
beiten an Ihrem Fahrzeug
notwendig werden, achten Sie
darauf, dass instand gesetzte oder
ersetzte Bauteile mit Rostschutz -
mitteln behandelt werden.
Blankmetallteile pflegen
• Entfernen Sie Teer und Insekten mit geeigneten Spezialreinigern, aber
nicht mit Schabern oder anderen
scharfkantigen Werkzeugen.
• Schützen Sie die Oberflächen blanker Metallteile durch Polieren
mit Wachs oder Chrompolitur und
bringen Sie die Teile auf
Hochglanz.
• Tragen Sie bei Winterwetter und in Küstennähe eine stärkere Schutz-
schicht auf die glänzenden
Metallteile auf. Bei Bedarf können
Sie auch Vaseline oder ein
anderes Schutzmittel auftragen.
ANMERKUNGANMERKUNG
TLe GER 7.qxp 6/4/2018 8:44 PM Page 97

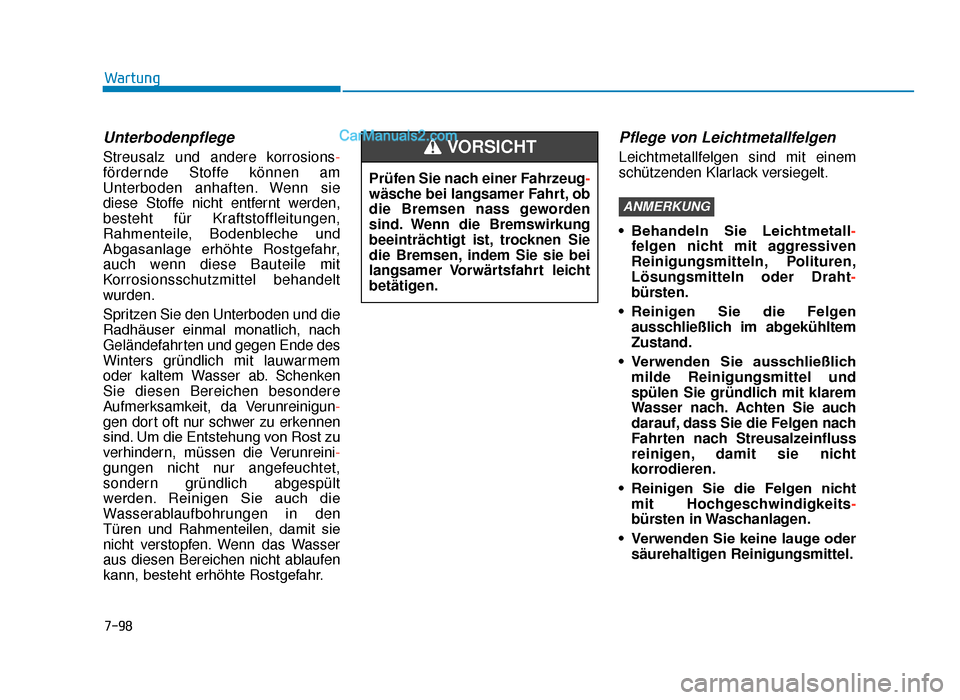

7-98
Wartung
Unterbodenpflege
Streusalz und andere korrosions-
fördernde Stoffe können am
Unterboden anhaften. Wenn sie
diese Stoffe nicht entfernt werden,
besteht für Kraftstoffleitungen,
Rahmenteile, Bodenbleche und
Abgasanlage erhöhte Rostgefahr,
auch wenn diese Bauteile mit
Korrosionsschutzmittel behandelt
wurden.
Spritzen Sie den Unterboden und die
Radhäuser einmal monatlich, nach
Geländefahrten und gegen Ende des
Winters gründlich mit lauwarmem
oder kaltem Wasser ab. Schenken
Sie diesen Bereichen besondere
Aufmerksamkeit, da Verunreinigun -
gen dort oft nur schwer zu erkennen
sind. Um die Entstehung von Rost zu
verhindern, müssen die Verunreini -
gungen nicht nur angefeuchtet,
sondern gründlich abgespült
werden. Reinigen Sie auch die
Wasserablaufbohrungen in den
Türen und Rahmenteilen, damit sie
nicht verstopfen. Wenn das Wasser
aus diesen Bereichen nicht ablaufen
kann, besteht erhöhte Rostgefahr.
Pflege von Leichtmetallfelgen
Leichtmetallfelgen sind mit einem
schützenden Klarlack versiegelt.
• Behandeln Sie Leichtmetall- felgen nicht mit aggressiven
Reinigungsmitteln, Polituren,
Lösungsmitteln oder Draht-
bürsten.
• Reinigen Sie die Felgen ausschließlich im abgekühltem
Zustand.
• Verwenden Sie ausschließlich milde Reinigungsmittel und
spülen Sie gründlich mit klarem
Wasser nach. Achten Sie auch
darauf, dass Sie die Felgen nach
Fahrten nach Streusalzeinfluss
reinigen, damit sie nicht
korrodieren.
• Reinigen Sie die Felgen nicht mit Hochgeschwindigkeits -
bürsten in Waschanlagen.
• Verwenden Sie keine lauge oder säurehaltigen Reinigungsmittel.
ANMERKUNG
Prüfen Sie nach einer Fahrzeug -
wäsche bei langsamer Fahrt, ob
die Bremsen nass geworden
sind. Wenn die Bremswirkung
beeinträchtigt ist, trocknen Sie
die Bremsen, indem Sie sie bei
langsamer Vorwärtsfahrt leicht
betätigen.
VORSICHT
TLe GER 7.qxp 6/4/2018 8:44 PM Page 98

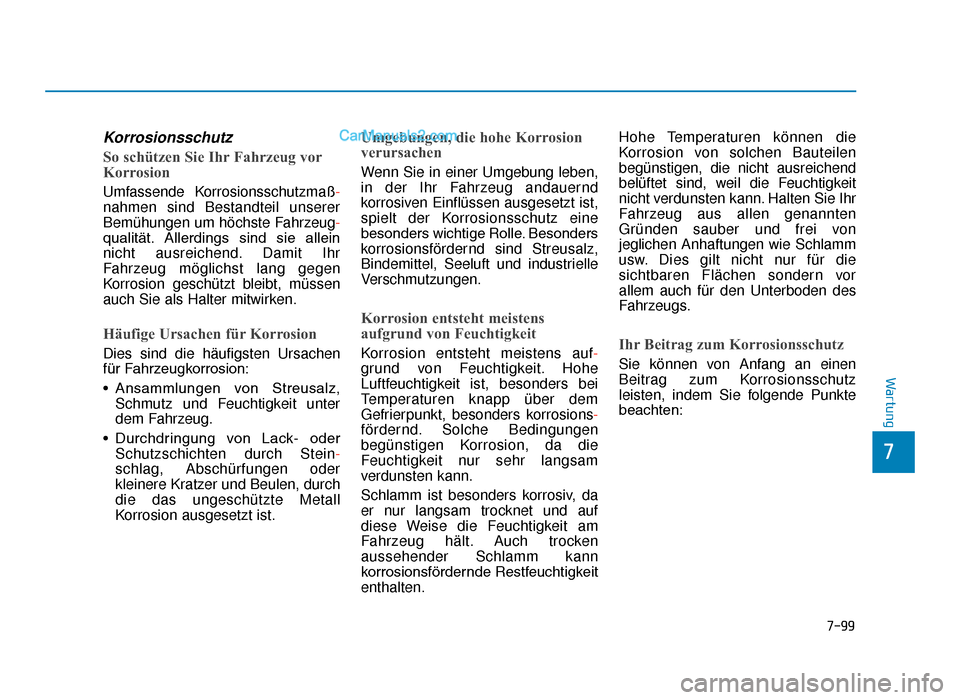

7-99
7
Wartung
Korrosionsschutz
So schützen Sie Ihr Fahrzeug vor
Korrosion
Umfassende Korrosionsschutzmaß-
nahmen sind Bestandteil unserer
Bemühungen um höchste Fahrzeug-
qualität. Allerdings sind sie allein
nicht ausreichend. Damit Ihr
Fahrzeug möglichst lang gegen
Korrosion geschützt bleibt, müssen
auch Sie als Halter mitwirken.
Häufige Ursachen für Korrosion
Dies sind die häufigsten Ursachen
für Fahrzeugkorrosion:
• Ansammlungen von Streusalz, Schmutz und Feuchtigkeit unter
dem Fahrzeug.
• Durchdringung von Lack- oder Schutzschichten durch Stein -
schlag, Abschürfungen oder
kleinere Kratzer und Beulen, durch
die das ungeschützte Metall
Korrosion ausgesetzt ist.
Umgebungen, die hohe Korrosion
verursachen
Wenn Sie in einer Umgebung leben,
in der Ihr Fahrzeug andauernd
korrosiven Einflüssen ausgesetzt ist,
spielt der Korrosionsschutz eine
besonders wichtige Rolle. Besonders
korrosionsfördernd sind Streusalz,
Bindemittel, Seeluft und industrielle
Verschmutzungen.
Korrosion entsteht meistens
aufgrund von Feuchtigkeit
Korrosion entsteht meistens auf -
grund von Feuchtigkeit. Hohe
Luftfeuchtigkeit ist, besonders bei
Temperaturen knapp über dem
Gefrierpunkt, besonders korrosions -
fördernd. Solche Bedingungen
begünstigen Korrosion, da die
Feuchtigkeit nur sehr langsam
verdunsten kann.
Schlamm ist besonders korrosiv, da
er nur langsam trocknet und auf
diese Weise die Feuchtigkeit am
Fahrzeug hält. Auch trocken
aussehender Schlamm kann
korrosionsfördernde Restfeuchtigkeit
enthalten. Hohe Temperaturen können die
Korrosion von solchen Bauteilen
begünstigen, die nicht ausreichend
belüftet sind, weil die Feuchtigkeit
nicht verdunsten kann. Halten Sie Ihr
Fahrzeug aus allen genannten
Gründen sauber und frei von
jeglichen Anhaftungen wie Schlamm
usw. Dies gilt nicht nur für die
sichtbaren Flächen sondern vor
allem auch für den Unterboden des
Fahrzeugs.Ihr Beitrag zum Korrosionsschutz
Sie können von Anfang an einen
Beitrag zum Korrosionsschutz
leisten, indem Sie folgende Punkte
beachten:
TLe GER 7.qxp 6/4/2018 8:44 PM Page 99
