Características del vehículo
116 4
D240300AEN

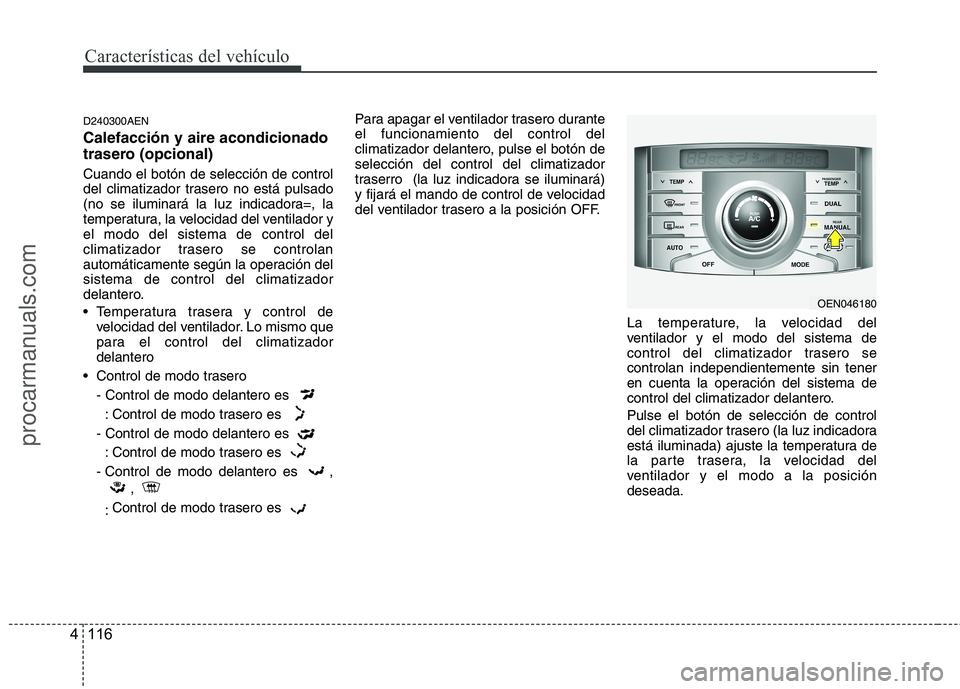

Calefacción y aire acondicionado
trasero (opcional)
Cuando el botón de selección de control
del climatizador trasero no está pulsado
(no se iluminará la luz indicadora=, la
temperatura, la velocidad del ventilador y
el modo del sistema de control del
climatizador trasero se controlan
automáticamente según la operación del
sistema de control del climatizador
delantero.
Temperatura trasera y control de
velocidad del ventilador. Lo mismo que
para el control del climatizador
delantero
Control de modo trasero
- Control de modo delantero es
: Control de modo trasero es
- Control de modo delantero es
: Control de modo trasero es
- Control de modo delantero es ,
,
:Control de modo trasero es Para apagar el ventilador trasero durante
el funcionamiento del control del
climatizador delantero, pulse el botón de
selección del control del climatizador
traserro (la luz indicadora se iluminará)
y fijará el mando de control de velocidad
del ventilador trasero a la posición OFF.
La temperature, la velocidad del
ventilador y el modo del sistema de
control del climatizador trasero se
controlan independientemente sin tener
en cuenta la operación del sistema de
control del climatizador delantero.
Pulse el botón de selección de control
del climatizador trasero (la luz indicadora
está iluminada) ajuste la temperatura de
la parte trasera, la velocidad del
ventilador y el modo a la posición
deseada.
OEN046180
procarmanuals.com

4 117
Características del vehículo

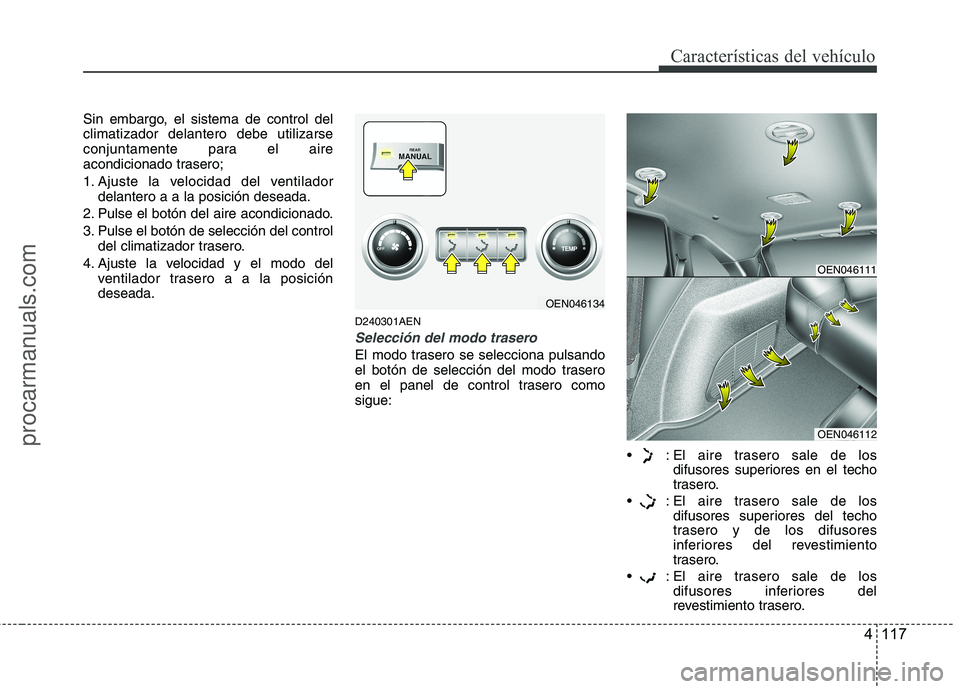

Sin embargo, el sistema de control del
climatizador delantero debe utilizarse
conjuntamente para el aire
acondicionado trasero;
1. Ajuste la velocidad del ventilador
delantero a a la posición deseada.
2. Pulse el botón del aire acondicionado.
3. Pulse el botón de selección del control
del climatizador trasero.
4. Ajuste la velocidad y el modo del
ventilador trasero a a la posición
deseada.
D240301AEN
Selección del modo trasero
El modo trasero se selecciona pulsando
el botón de selección del modo trasero
en el panel de control trasero como
sigue:
: El aire trasero sale de los
difusores superiores en el techo
trasero.
: El aire trasero sale de los
difusores superiores del techo
trasero y de los difusores
inferiores del revestimiento
trasero.
: El aire trasero sale de los
difusores inferiores del
revestimiento trasero.
OEN046134
OEN046111
OEN046112
procarmanuals.com

Características del vehículo
118 4

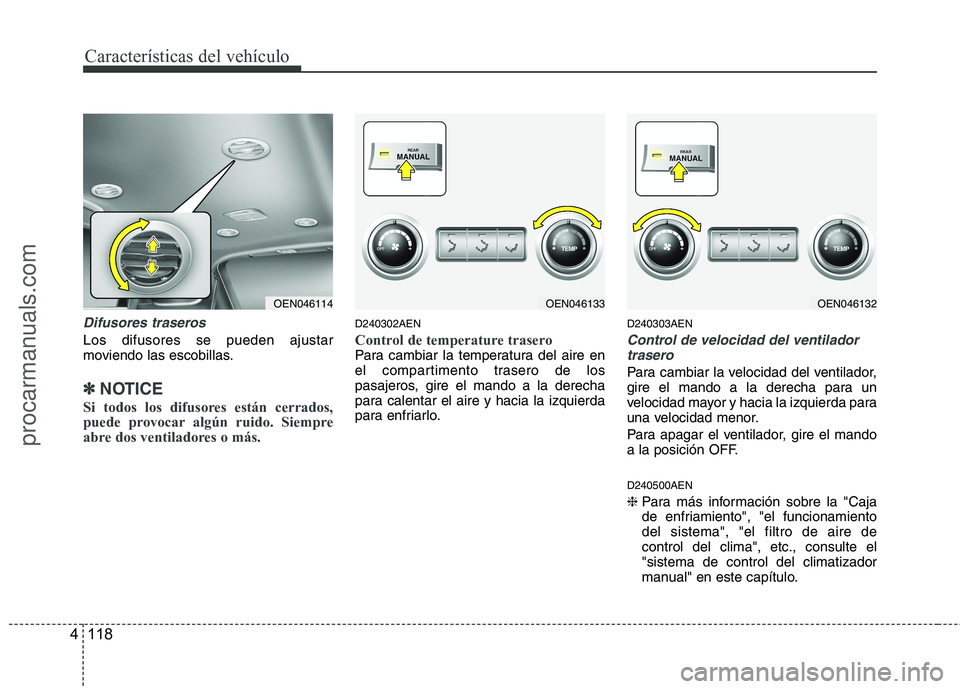

Difusores traseros
Los difusores se pueden ajustar
moviendo las escobillas.
✽ ✽
NOTICE
Si todos los difusores están cerrados,
puede provocar algún ruido. Siempre
abre dos ventiladores o más.
D240302AEN
Control de temperature traseroPara cambiar la temperatura del aire en
el compartimento trasero de los
pasajeros, gire el mando a la derecha
para calentar el aire y hacia la izquierda
para enfriarlo.
D240303AEN
Control de velocidad del ventilador
trasero
Para cambiar la velocidad del ventilador,
gire el mando a la derecha para un
velocidad mayor y hacia la izquierda para
una velocidad menor.
Para apagar el ventilador, gire el mando
a la posición OFF.
D240500AEN
❈ Para más información sobre la "Caja
de enfriamiento", "el funcionamiento
del sistema", "el filtro de aire de
control del clima", etc., consulte el
"sistema de control del climatizador
manual" en este capítulo.
OEN046114OEN046133OEN046132
procarmanuals.com

4 119
Características del vehículo

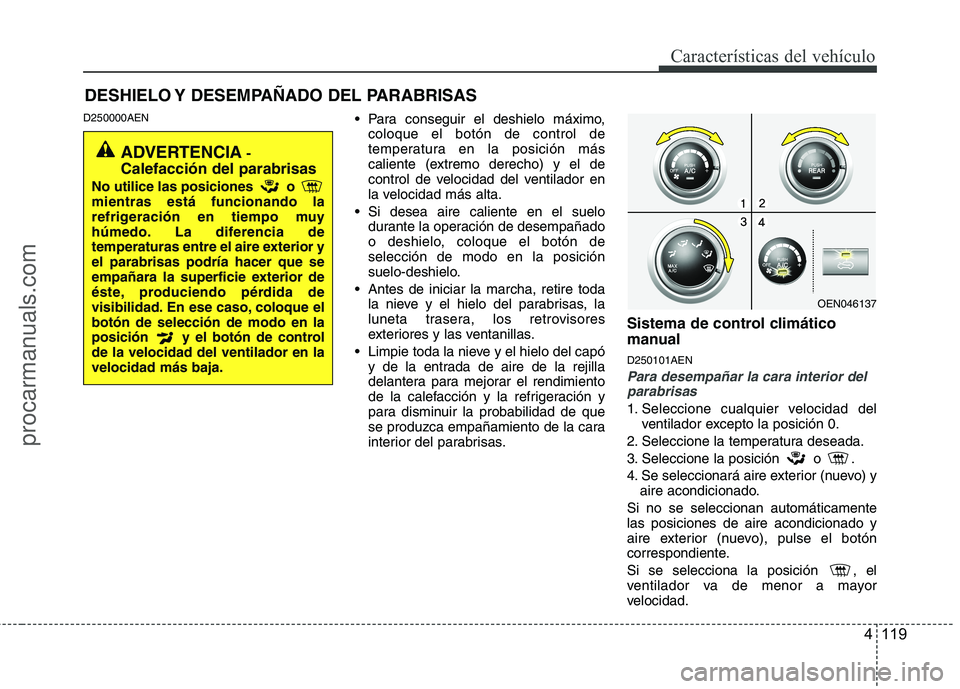

DESHIELO Y DESEMPAÑADO DEL PARABRISAS
D250000AEN Para conseguir el deshielo máximo,
coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
Si desea aire caliente en el suelo
durante la operación de desempañado
o deshielo, coloque el botón de
selección de modo en la posición
suelo-deshielo.
Antes de iniciar la marcha, retire toda
la nieve y el hielo del parabrisas, la
luneta trasera, los retrovisores
exteriores y las ventanillas.
Limpie toda la nieve y el hielo del capó
y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas.
Sistema de control climático
manual
D250101AEN
Para desempañar la cara interior del
parabrisas
1. Seleccione cualquier velocidad del
ventilador excepto la posición 0.
2. Seleccione la temperatura deseada.
3. Seleccione la posición o .
4. Se seleccionará aire exterior (nuevo) y
aire acondicionado.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
Si se selecciona la posición , el
ventilador va de menor a mayor
velocidad.
ADVERTENCIA-
Calefacción del parabrisas
No utilice las posiciones o
mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior y
el parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque el
botón de selección de modo en la
posición y el botón de control
de la velocidad del ventilador en la
velocidad más baja.
OEN046137
procarmanuals.com

Características del vehículo
120 4
D250102AEN

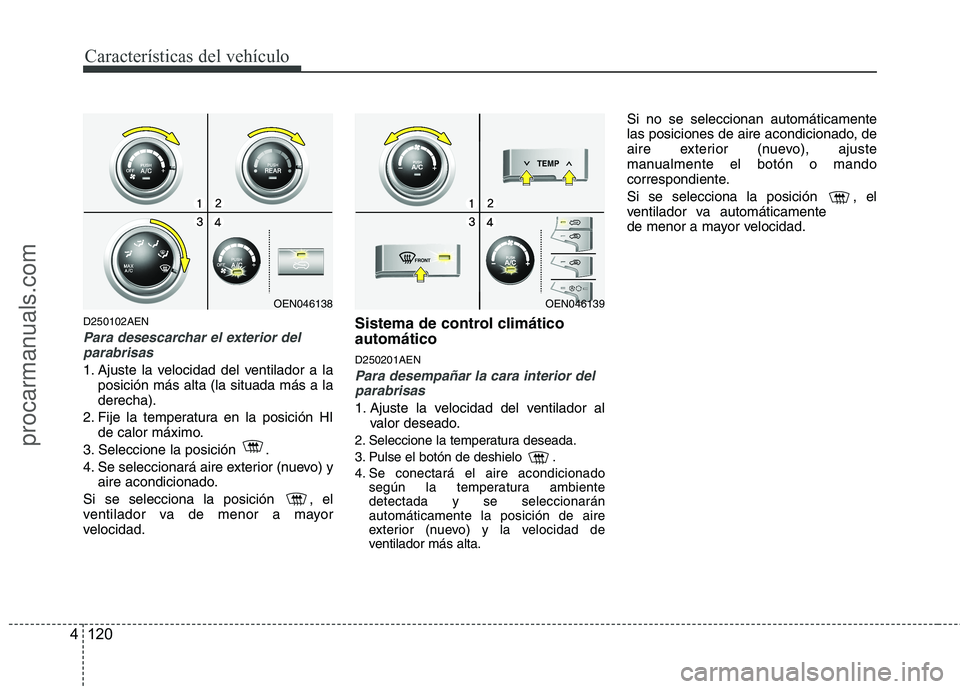

Para desescarchar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador a la
posición más alta (la situada más a la
derecha).
2. Fije la temperatura en la posición HI
de calor máximo.
3. Seleccione la posición .
4. Se seleccionará aire exterior (nuevo) y
aire acondicionado.
Si se selecciona la posición , el
ventilador va de menor a mayor
velocidad.
Sistema de control climático
automático
D250201AEN
Para desempañar la cara interior del
parabrisas
1. Ajuste la velocidad del ventilador al
valor deseado.
2. Seleccione la temperatura deseada.
3. Pulse el botón de deshielo .
4. Se conectará el aire acondicionado
según la temperatura ambiente
detectada y se seleccionarán
automáticamente la posición de aire
exterior (nuevo) y la velocidad de
ventilador más alta.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado, de
aire exterior (nuevo), ajuste
manualmente el botón o mando
correspondiente.
Si se selecciona la posición , el
ventilador va automáticamente
de menor a mayor velocidad.
OEN046139OEN046138
procarmanuals.com

4 121
Características del vehículo
D250202AEN

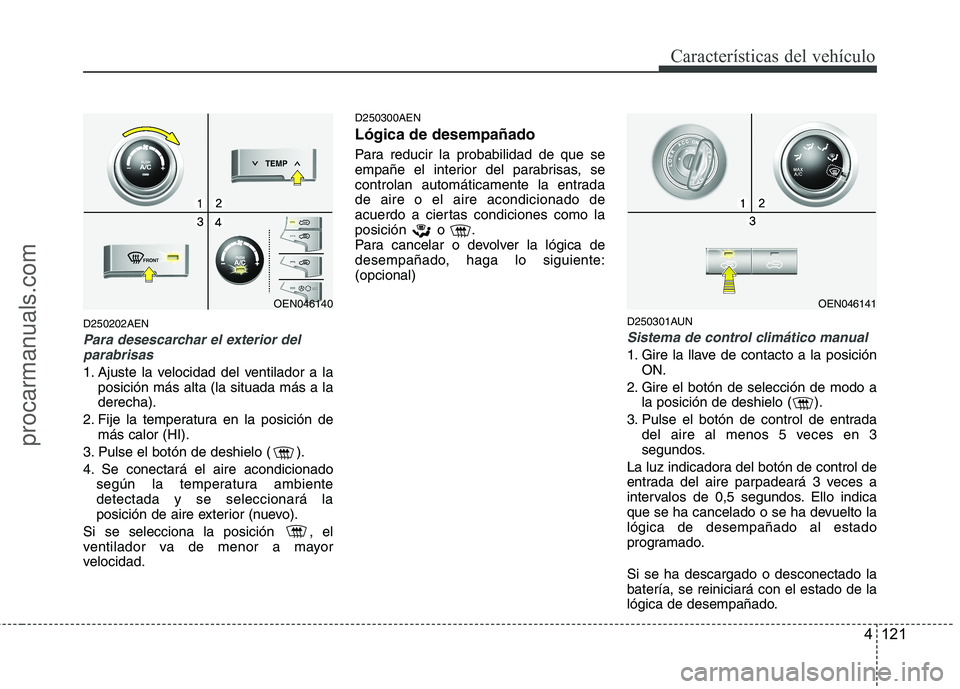

Para desescarchar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador a la
posición más alta (la situada más a la
derecha).
2. Fije la temperatura en la posición de
más calor (HI).
3. Pulse el botón de deshielo ( ).
4. Se conectará el aire acondicionado
según la temperatura ambiente
detectada y se seleccionará la
posición de aire exterior (nuevo).
Si se selecciona la posición , el
ventilador va de menor a mayor
velocidad.
D250300AEN
Lógica de desempañado
Para reducir la probabilidad de que se
empañe el interior del parabrisas, se
controlan automáticamente la entrada
de aire o el aire acondicionado de
acuerdo a ciertas condiciones como la
posición o .
Para cancelar o devolver la lógica de
desempañado, haga lo siguiente:
(opcional)
D250301AUN
Sistema de control climático manual
1. Gire la llave de contacto a la posición
ON.
2. Gire el botón de selección de modo a
la posición de deshielo ( ).
3. Pulse el botón de control de entrada
del aire al menos 5 veces en 3
segundos.
La luz indicadora del botón de control de
entrada del aire parpadeará 3 veces a
intervalos de 0,5 segundos. Ello indica
que se ha cancelado o se ha devuelto la
lógica de desempañado al estado
programado.
Si se ha descargado o desconectado la
batería, se reiniciará con el estado de la
lógica de desempañado.
OEN046140OEN046141
procarmanuals.com

Características del vehículo
122 4

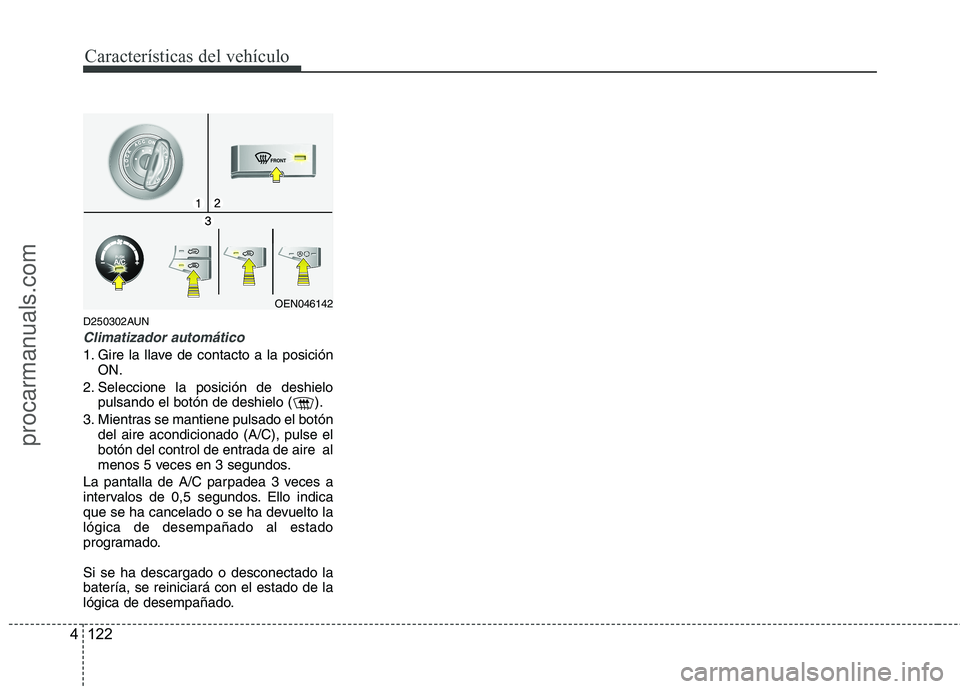

D250302AUN
Climatizador automático
1. Gire la llave de contacto a la posición
ON.
2. Seleccione la posición de deshielo
pulsando el botón de deshielo ( ).
3. Mientras se mantiene pulsado el botón
del aire acondicionado (A/C), pulse el
botón del control de entrada de aire al
menos 5 veces en 3 segundos.
La pantalla de A/C parpadea 3 veces a
intervalos de 0,5 segundos. Ello indica
que se ha cancelado o se ha devuelto la
lógica de desempañado al estado
programado.
Si se ha descargado o desconectado la
batería, se reiniciará con el estado de la
lógica de desempañado.
OEN046142
procarmanuals.com

4 123
Características del vehículo
D270000AUN

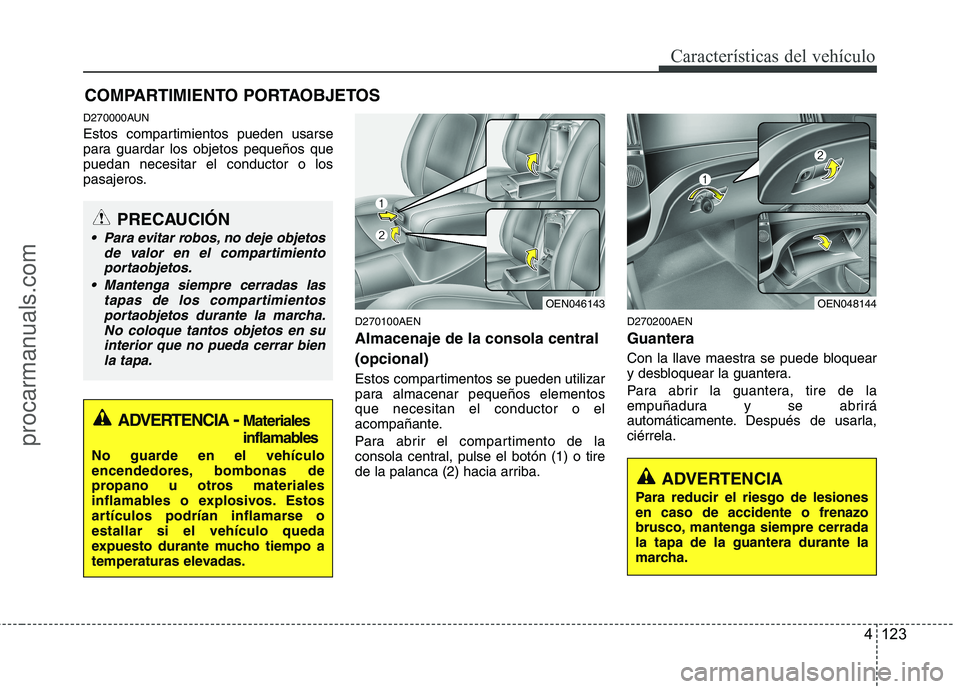

Estos compartimientos pueden usarse
para guardar los objetos pequeños que
puedan necesitar el conductor o los
pasajeros.
D270100AEN
Almacenaje de la consola central
(opcional)
Estos compartimentos se pueden utilizar
para almacenar pequeños elementos
que necesitan el conductor o el
acompañante.
Para abrir el compartimento de la
consola central, pulse el botón (1) o tire
de la palanca (2) hacia arriba.
D270200AEN
Guantera
Con la llave maestra se puede bloquear
y desbloquear la guantera.
Para abrir la guantera, tire de la
empuñadura y se abrirá
automáticamente. Después de usarla,
ciérrela.
COMPARTIMIENTO PORTAOBJETOS
ADVERTENCIA- Materiales
inflamables
No guarde en el vehículo
encendedores, bombonas de
propano u otros materiales
inflamables o explosivos. Estos
artículos podrían inflamarse o
estallar si el vehículo queda
expuesto durante mucho tiempo a
temperaturas elevadas.
PRECAUCIÓN
Para evitar robos, no deje objetos
de valor en el compartimiento
portaobjetos.
Mantenga siempre cerradas las
tapas de los compartimientos
portaobjetos durante la marcha.
No coloque tantos objetos en su
interior que no pueda cerrar bien
la tapa.
OEN046143OEN048144
ADVERTENCIA
Para reducir el riesgo de lesiones
en caso de accidente o frenazo
brusco, mantenga siempre cerrada
la tapa de la guantera durante la
marcha.
procarmanuals.com

Características del vehículo
124 4
D270300AUN

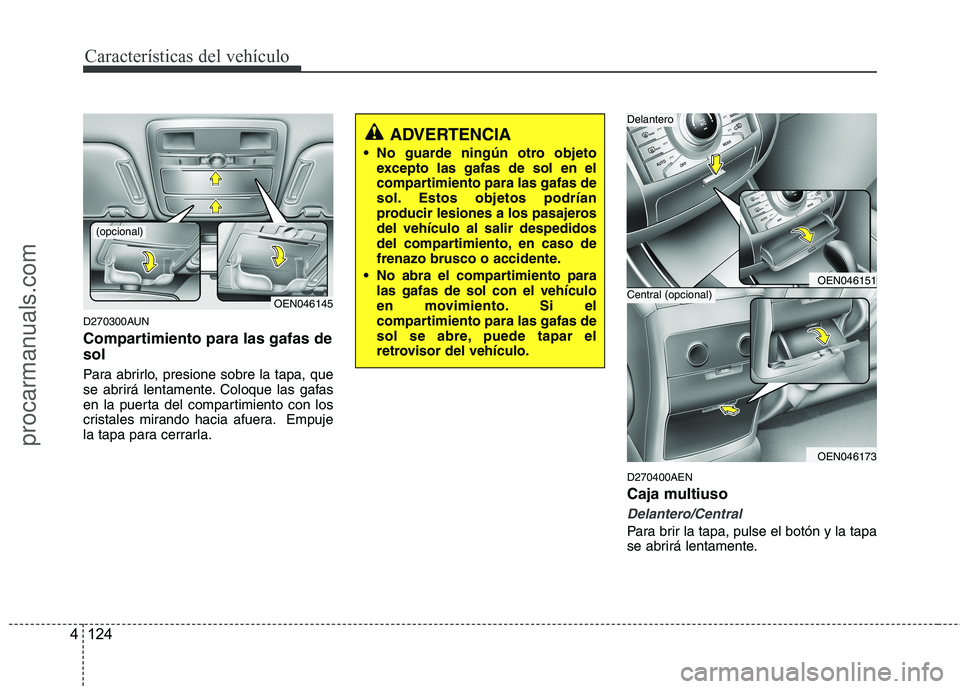

Compartimiento para las gafas de
sol
Para abrirlo, presione sobre la tapa, que
se abrirá lentamente. Coloque las gafas
en la puerta del compartimiento con los
cristales mirando hacia afuera. Empuje
la tapa para cerrarla.
D270400AEN
Caja multiuso
Delantero/Central
Para brir la tapa, pulse el botón y la tapa
se abrirá lentamente.
ADVERTENCIA
No guarde ningún otro objeto
excepto las gafas de sol en el
compartimiento para las gafas de
sol. Estos objetos podrían
producir lesiones a los pasajeros
del vehículo al salir despedidos
del compartimiento, en caso de
frenazo brusco o accidente.
No abra el compartimiento para
las gafas de sol con el vehículo
en movimiento. Si el
compartimiento para las gafas de
sol se abre, puede tapar el
retrovisor del vehículo.
OEN046145
(opcional)
OEN046151
OEN046173
Central (opcional)
Delantero
procarmanuals.com

4 125
Características del vehículo

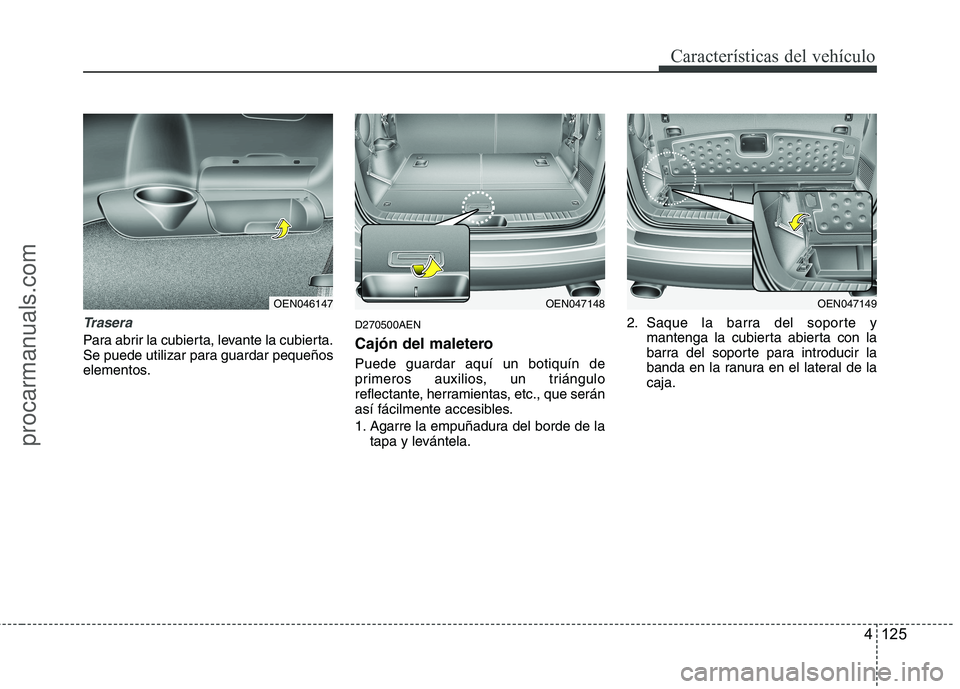

Trasera
Para abrir la cubierta, levante la cubierta.
Se puede utilizar para guardar pequeños
elementos.
D270500AEN
Cajón del maletero
Puede guardar aquí un botiquín de
primeros auxilios, un triángulo
reflectante, herramientas, etc., que serán
así fácilmente accesibles.
1. Agarre la empuñadura del borde de la
tapa y levántela.2. Saque la barra del soporte y
mantenga la cubierta abierta con la
barra del soporte para introducir la
banda en la ranura en el lateral de la
caja.
OEN046147OEN047149OEN047148
procarmanuals.com
