Page 341 of 349
83
Características técnicas y Información para el consumidor

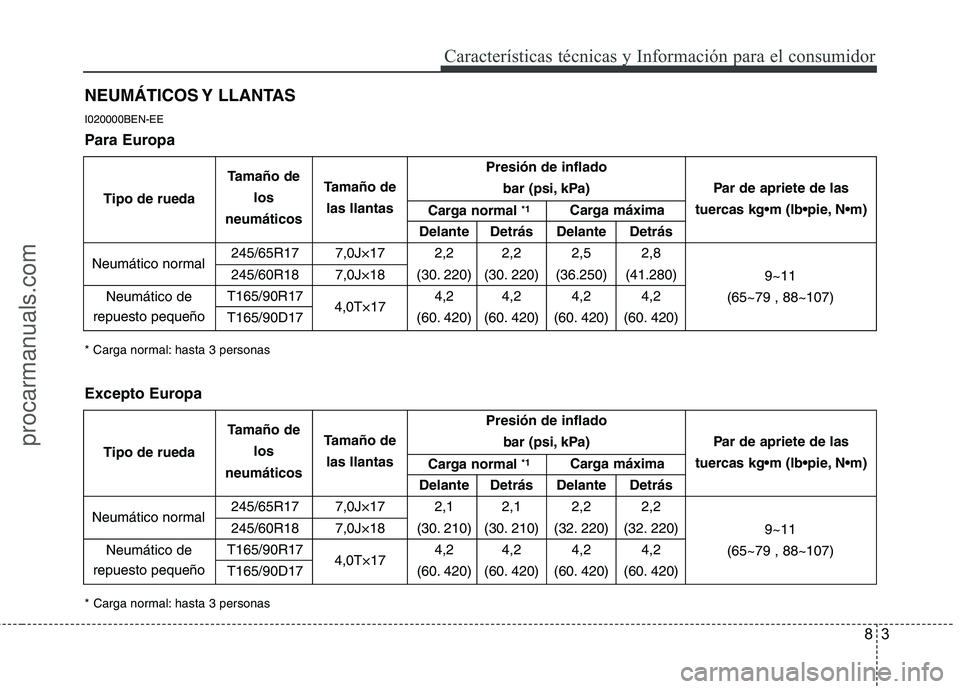

NEUMÁTICOS Y LLANTAS
I020000BEN-EE
Presión de inflado
bar (psi, kPa)
Delante Detrás Delante Detrás
245/65R17 7,0J×17 2,2 2,2 2,5 2,8
245/60R18 7,0J×18 (30. 220) (30. 220) (36.250) (41.280)
T165/90R17 4,2 4,2 4,2 4,2
T165/90D174,0T×17
(60. 420) (60. 420) (60. 420) (60. 420)
Neumático normal
Neumático de
repuesto pequeñoPar de apriete de las
9~11
(65~79 , 88~107)
Para Europa
Tipo de ruedaTamaño de
los
neumáticosTamaño de
las llantas
Carga normal *1Carga máxima
* Carga normal: hasta 3 personas
Presión de inflado
bar (psi, kPa)
Delante Detrás Delante Detrás
245/65R17 7,0J×17 2,1 2,1 2,2 2,2
245/60R18 7,0J×18 (30. 210) (30. 210) (32. 220) (32. 220)
T165/90R17 4,2 4,2 4,2 4,2
T165/90D174,0T×17
(60. 420) (60. 420) (60. 420) (60. 420)
Neumático normal
Neumático de
repuesto pequeñoPar de apriete de las
9~11
(65~79 , 88~107)
Excepto Europa
Tipo de ruedaTamaño de
los
neumáticosTamaño de
las llantas
Carga normal *1Carga máxima
* Carga normal: hasta 3 personas
procarmanuals.com
Page 342 of 349
Características técnicas y Información para el consumidor
8
I040000AEN-EEPara garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.

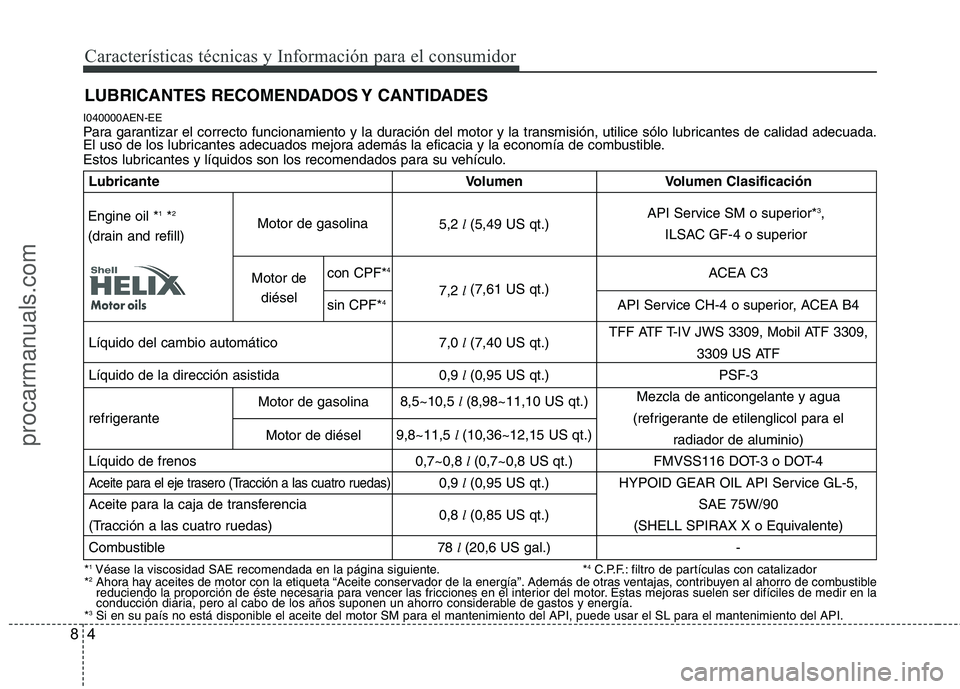

LUBRICANTES RECOMENDADOS Y CANTIDADES
Estos lubricantes y líquidos son los recomendados para su vehículo.
*1Véase la viscosidad SAE recomendada en la página siguiente. *4C.P.F.: filtro de partículas con catalizador
*2Ahora hay aceites de motor con la etiqueta “Aceite conservador de la energía”. Además de otras ventajas, contribuyen al ahorro de combustible
reduciendo la proporción de éste necesaria para vencer las fricciones en el interior del motor. Estas mejoras suelen ser difíciles de medir en la
conducción diaria, pero al cabo de los años suponen un ahorro considerable de gastos y energía.
*
3Si en su país no está disponible el aceite del motor SM para el mantenimiento del API, puede usar el SL para el mantenimiento del API.
Lubricante Volumen Volumen Clasificación
5,2 l (5,49 US qt.)
con CPF*
4ACEA C3
7,2 l (7,61 US qt.)
sin CPF*
4API Service CH-4 o superior, ACEA B4
Líquido del cambio automático 7,0 l (7,40 US qt.)TFF ATF T-IV JWS 3309, Mobil ATF 3309,
3309 US ATF
Líquido de la dirección asistida 0,9 l (0,95 US qt.) PSF-3
8,5~10,5 l (8,98~11,10 US qt.)Mezcla de anticongelante y agua
refrigerante (refrigerante de etilenglicol para el
9,8~11,5 l (10,36~12,15 US qt.)
radiador de aluminio)
Líquido de frenos 0,7~0,8 l (0,7~0,8 US qt.) FMVSS116 DOT-3 o DOT-4
Aceite para el eje trasero (Tracción a las cuatro ruedas)0,9 l (0,95 US qt.) HYPOID GEAR OIL API Service GL-5,
Aceite para la caja de transferencia
0,8 l (0,85 US qt.)SAE 75W/90
(Tracción a las cuatro ruedas) (SHELL SPIRAX X o Equivalente)
Combustible 78 l (20,6 US gal.) -
Engine oil *1*2
(drain and refill)Motor de gasolina
Motor de gasolina Motor de
diésel
Motor de diéselAPI Service SM o superior*
3,
ILSAC GF-4 o superior
4
procarmanuals.com
Page 343 of 349
85
Características técnicas y Información para el consumidor
I040100AUN
Viscosidad SAE recomendada
La viscosidad del aceite del motor afecta
al consumo de combustible y al
funcionamiento en tiempo frío (arranque
y circulación del aceite). Los aceites
menos viscosos reducen el consumo de
combustible y el funcionamiento en frío,
pero cuando hace calor hay que usar
lubricantes más viscosos. Usar aceites
de viscosidad distinta de la
recomendada podría dañar el motor.Al elegir el aceite, tenga en cuenta las
temperaturas a las que se verá expuesto
su coche antes del siguiente cambio.
Consulte la tabla siguiente para
determinar la viscosidad.
PRECAUCIÓN
Antes de comprobar el nivel o de
vaciar un lubricante, limpie bien la
zona del tapón de llenado o vaciado
o de la varilla. Esto es
especialmente importante en zonas
polvorientas o arenosas y cuando
el vehículo circula por caminos sin
asfaltar. Limpiar la zona de los
tapones y varillas evita la entrada
de suciedad en el motor y en otros
mecanismos.
Gama de temperaturas para las viscosidades SAE
Temperatura
Gasolina
Aceite de motor *
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Diésel
Aceite de motor
5W-30
15W-40
10W-30
0W-30 *2
1. Para un mayor ahorro de combustible, se recomienda usar aceite de motor con un grado de
viscosidad SAE 5W-20 (API SM / ILSAC GF-4). No obstante, si el aceite de motor no se
distribuye en su país, elija el adecuado basándose en la tabla de viscosidades.
2. Solamente para zonas de frío extremo y limitado por las condiciones de conducción y la zona.
(Está especialmente desaconsejado para circulación con mucha carga y a gran velocidad.)
20W-50
10W-30
15W-40
5W-20, 5W-30
procarmanuals.com
Page 344 of 349
Características técnicas y Información para el consumidor
6 8

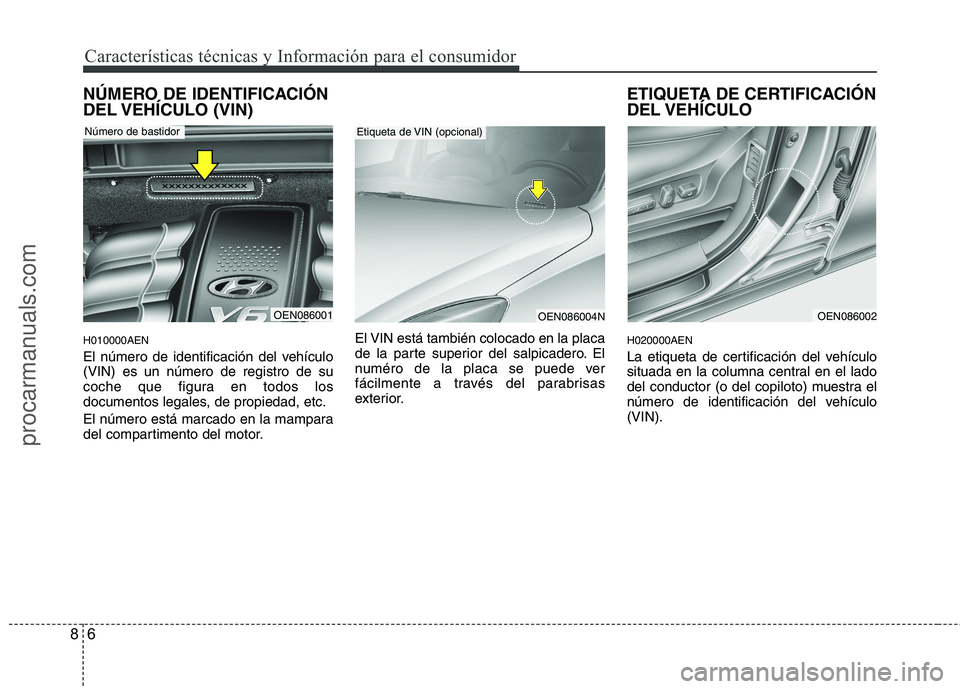

NÚMERO DE IDENTIFICACIÓN
DEL VEHÍCULO (VIN)
H010000AEN
El número de identificación del vehículo
(VIN) es un número de registro de su
coche que figura en todos los
documentos legales, de propiedad, etc.
El número está marcado en la mampara
del compartimento del motor.El VIN está también colocado en la placa
de la parte superior del salpicadero. El
numéro de la placa se puede ver
fácilmente a través del parabrisas
exterior.
ETIQUETA DE CERTIFICACIÓN
DEL VEHÍCULO
H020000AEN
La etiqueta de certificación del vehículo
situada en la columna central en el lado
del conductor (o del copiloto) muestra el
número de identificación del vehículo
(VIN).
OEN086002OEN086001OEN086004N
Etiqueta de VIN (opcional)Número de bastidor
procarmanuals.com
Page 345 of 349
87
Características técnicas y Información para el consumidor

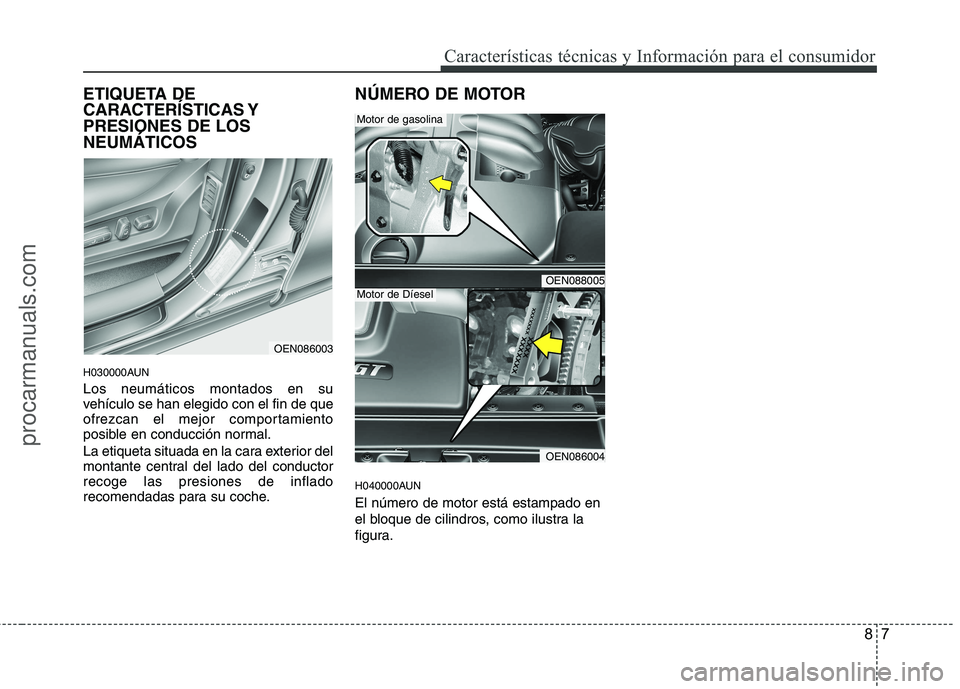

ETIQUETA DE
CARACTERÍSTICAS Y
PRESIONES DE LOS
NEUMÁTICOS
H030000AUN
Los neumáticos montados en su
vehículo se han elegido con el fin de que
ofrezcan el mejor comportamiento
posible en conducción normal.
La etiqueta situada en la cara exterior del
montante central del lado del conductor
recoge las presiones de inflado
recomendadas para su coche.
NÚMERO DE MOTOR
H040000AUN
El número de motor está estampado en
el bloque de cilindros, como ilustra la
figura.
OEN088005
OEN086004
Motor de Díesel
Motor de gasolina
OEN086003
procarmanuals.com
Page 346 of 349

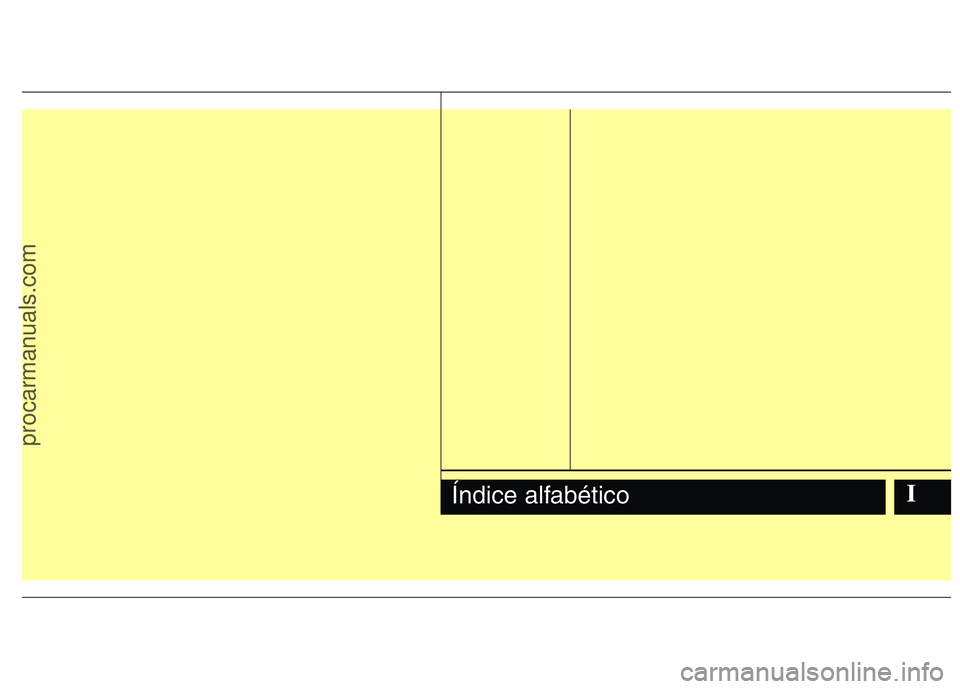

IÍndice alfabético
procarmanuals.com
Page 347 of 349

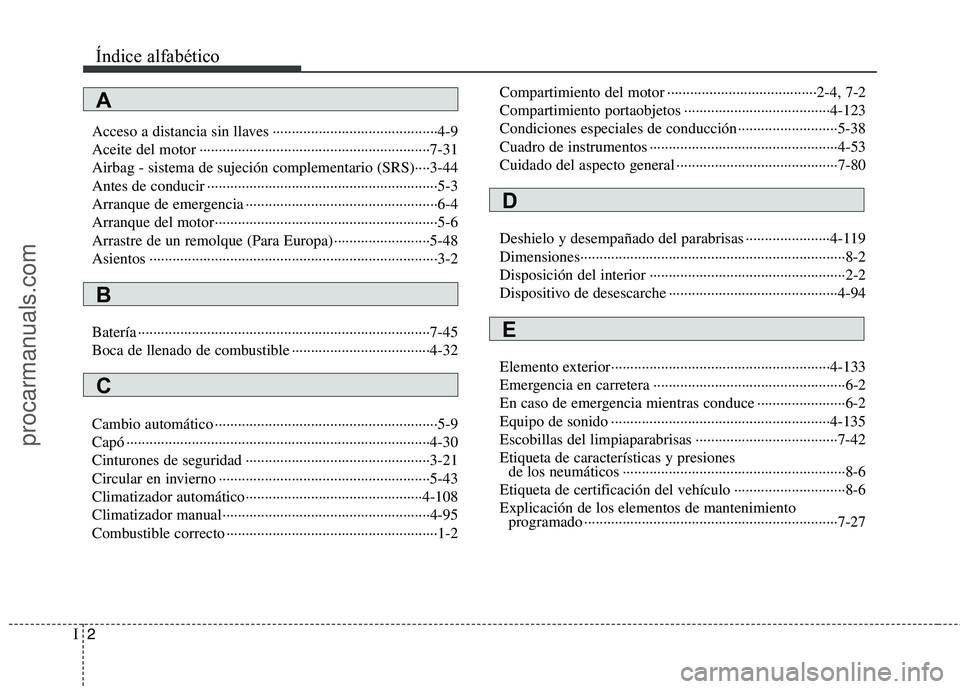

Índice alfabético
2I
Acceso a distancia sin llaves ···········································4-9
Aceite del motor ····························································7-31
Airbag - sistema de sujeción complementario (SRS)····3-44
Antes de conducir ····························································5-3
Arranque de emergencia ··················································6-4
Arranque del motor··························································5-6
Arrastre de un remolque (Para Europa)·························5-48
Asientos ···········································································3-2
Batería ············································································7-45
Boca de llenado de combustible ····································4-32
Cambio automático ··························································5-9
Capó ···············································································4-30
Cinturones de seguridad ················································3-21
Circular en invierno ·······················································5-43
Climatizador automático··············································4-108
Climatizador manual······················································4-95
Combustible correcto ·······················································1-2Compartimiento del motor ·······································2-4, 7-2
Compartimiento portaobjetos ······································4-123
Condiciones especiales de conducción··························5-38
Cuadro de instrumentos ·················································4-53
Cuidado del aspecto general ··········································7-80
Deshielo y desempañado del parabrisas ······················4-119
Dimensiones·····································································8-2
Disposición del interior ···················································2-2
Dispositivo de desescarche ············································4-94
Elemento exterior·························································4-133
Emergencia en carretera ··················································6-2
En caso de emergencia mientras conduce ·······················6-2
Equipo de sonido ·························································4-135
Escobillas del limpiaparabrisas ·····································7-42
Etiqueta de características y presiones
de los neumáticos ··························································8-6
Etiqueta de certificación del vehículo ·····························8-6
Explicación de los elementos de mantenimiento
programado ··································································7-27
A
B
C
D
E
procarmanuals.com
Page 348 of 349
I3
Índice alfabético
Filtro de aire···································································7-39
Filtro de aire del climatizador ·······································7-40
Filtro de combustible ·····················································7-38
Forma de usar este manual ··············································1-2
Freno de estacionamiento ··············································7-37
Funcionamiento económico ···········································5-36
Fusibles ··········································································7-60
Instrucciones manejo del vehículo ··································1-6
Intermitentes de emergencia ··········································4-77
Lámparas········································································7-70
Limpia y lavaparabrisas ·················································4-85
Líquido de frenos ···························································7-35
Líquido de la dirección asistida ·····································7-36
Líquido del lavaparabrisas ·············································7-37
Llave smart ······································································4-5
Llaves ···············································································4-3
Lubricantes recomendados y cantidades ·························8-4
Luces ··············································································4-78
Luz interior ····································································4-89Mantenimiento por el propietario ····································7-6
Neumáticos y llantas························································8-3
Neumáticos y ruedas······················································7-48
Número de identificación del vehículo (VIN) ·················8-6
Número de motor ·····························································8-7
Otros detalles del interior ············································4-126
Peso del vehículo ···························································5-57
Portón trasero ·································································4-18
Posiciones de la llave ·······················································5-4
Potencia de las bombillas ················································8-2
Refrigerante del motor ···················································7-32
Remolque ·······································································6-21
Retrovisores ···································································4-45
Rodaje del vehículo ·························································1-6
I
L
M
N
O
P
R
F
procarmanuals.com

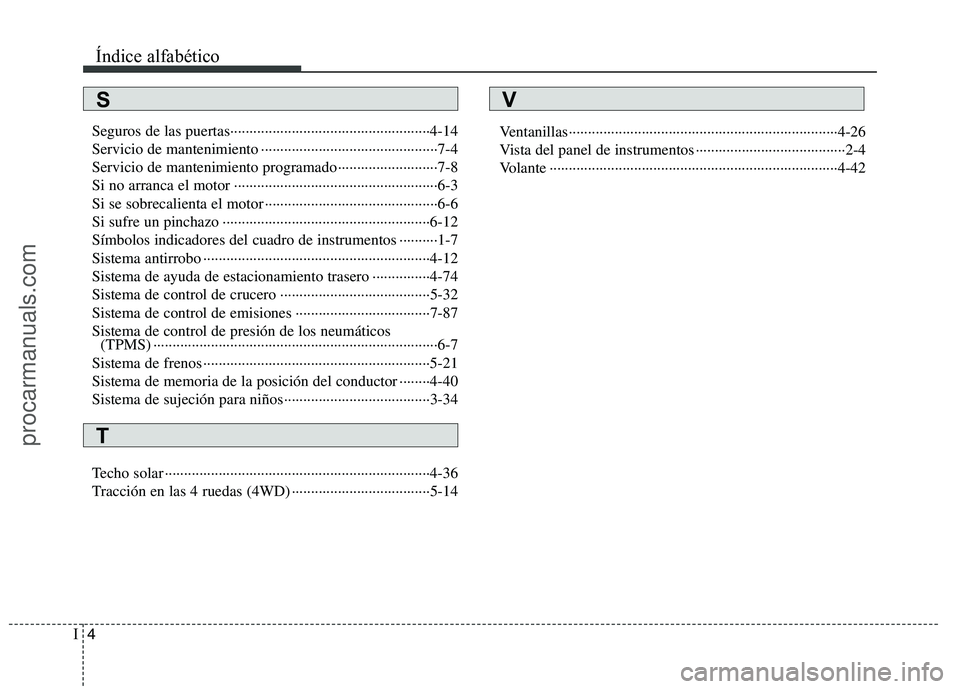

Page 349 of 349
Índice alfabético
4I
Seguros de las puertas····················································4-14
Servicio de mantenimiento ··············································7-4
Servicio de mantenimiento programado··························7-8
Si no arranca el motor ·····················································6-3
Si se sobrecalienta el motor ·············································6-6
Si sufre un pinchazo ······················································6-12
Símbolos indicadores del cuadro de instrumentos ··········1-7
Sistema antirrobo ···························································4-12
Sistema de ayuda de estacionamiento trasero ···············4-74
Sistema de control de crucero ·······································5-32
Sistema de control de emisiones ···································7-87
Sistema de control de presión de los neumáticos
(TPMS) ··········································································6-7
Sistema de frenos ···························································5-21
Sistema de memoria de la posición del conductor ········4-40
Sistema de sujeción para niños······································3-34
Techo solar ·····································································4-36
Tracción en las 4 ruedas (4WD) ····································5-14Ventanillas······································································4-26
Vista del panel de instrumentos ·······································2-4
Volante ···········································································4-42
V
T
S
procarmanuals.com
