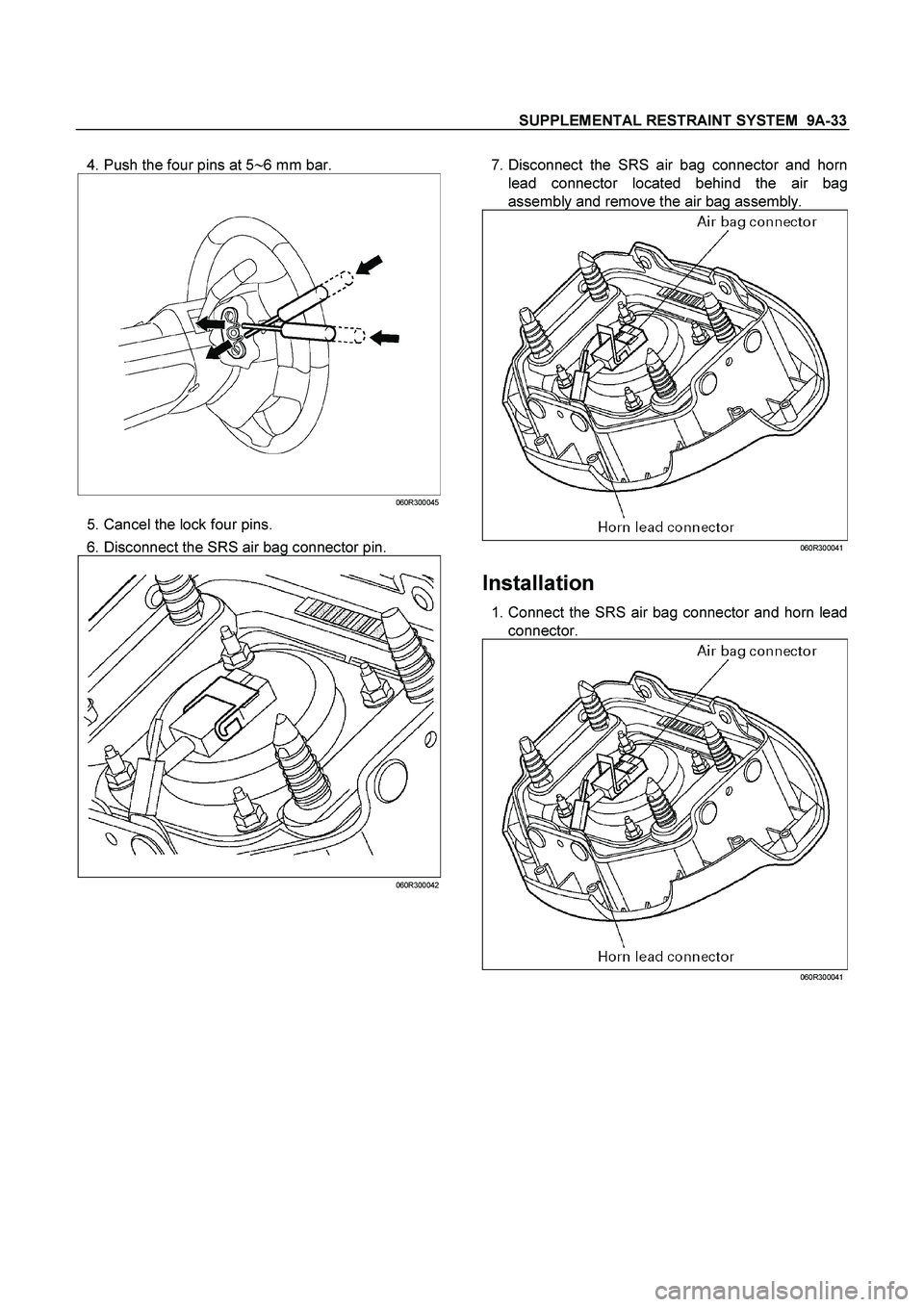

SUPPLEMENTAL RESTRAINT SYSTEM 9A-33
4. Push the four pins at 56 mm bar.
060R300045
5. Cancel the lock four pins.
6. Disconnect the SRS air bag connector pin.
060R300042
7. Disconnect the SRS air bag connector and horn
lead connector located behind the air bag
assembly and remove the air bag assembly.
060R300041
Installation
1. Connect the SRS air bag connector and horn lead
connector.
060R300041
Page 56 of 4264

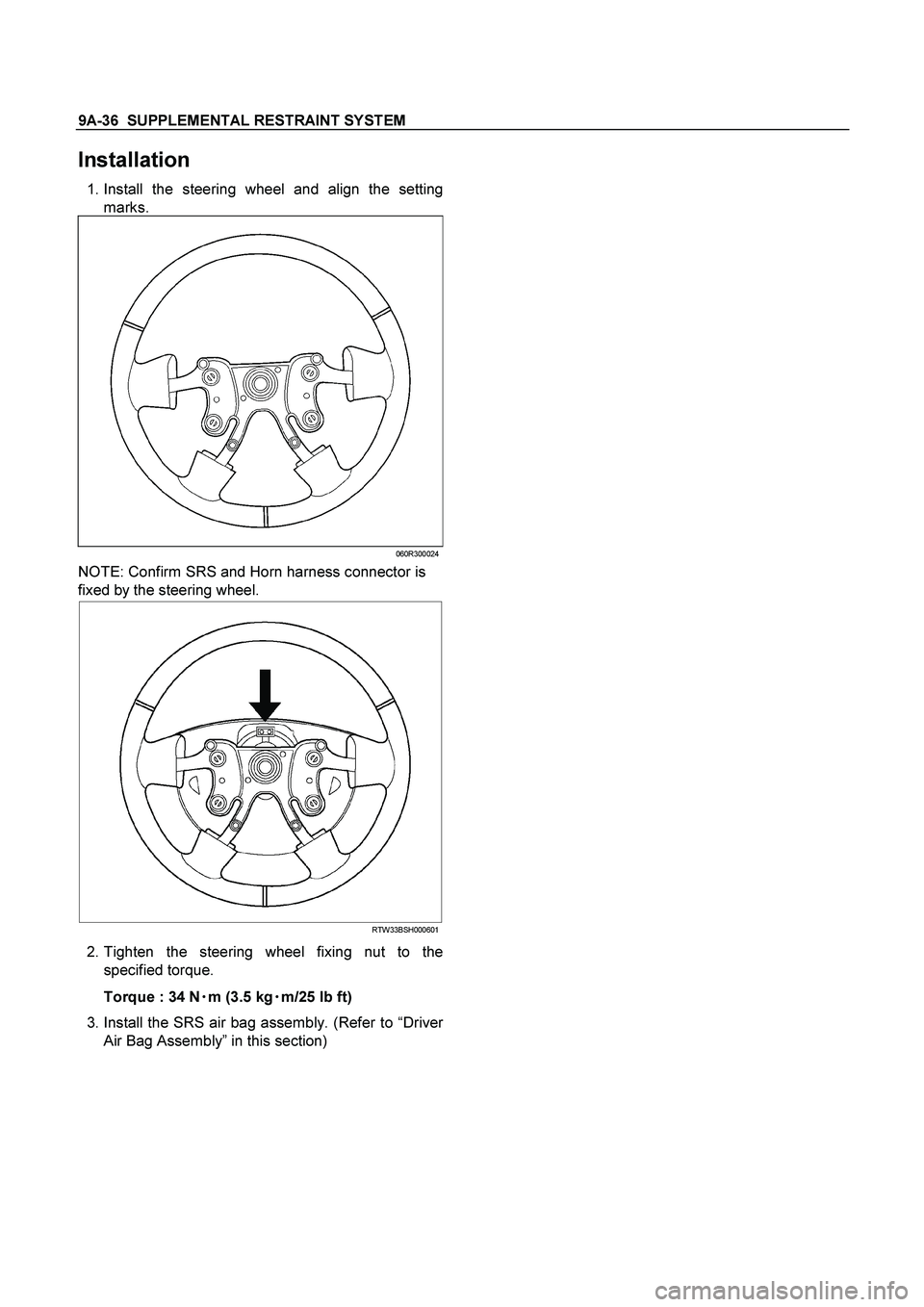

9A-36 SUPPLEMENTAL RESTRAINT SYSTEM
Installation
1. Install the steering wheel and align the setting
marks.
060R300024
NOTE: Confirm SRS and Horn harness connector is
fixed by the steering wheel.
RTW33BSH000601
2. Tighten the steering wheel fixing nut to the
specified torque.
Torque : 34 N
m (3.5 kg
m/25 lb ft)
3. Install the SRS air bag assembly. (Refer to “Drive
r
Air Bag Assembly” in this section)
Page 59 of 4264

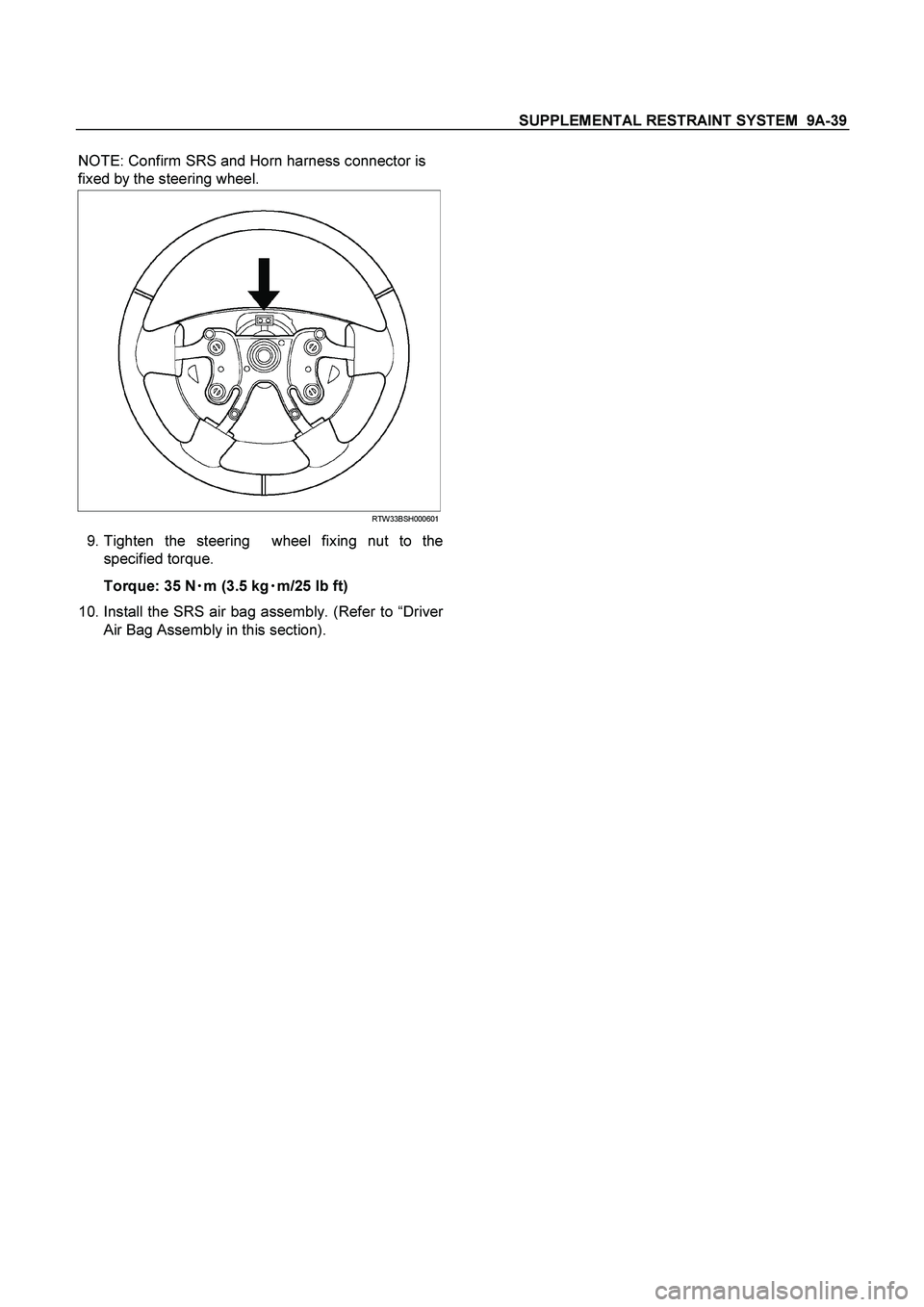

SUPPLEMENTAL RESTRAINT SYSTEM 9A-39
NOTE: Confirm SRS and Horn harness connector is
fixed by the steering wheel.
RTW33BSH000601
9. Tighten the steering wheel fixing nut to the
specified torque.
Torque: 35 N
m (3.5 kg
m/25 lb ft)
10. Install the SRS air bag assembly. (Refer to “Drive
r
Air Bag Assembly in this section).
Page 63 of 4264
SUPPLEMENTAL RESTRAINT SYSTEM 9A-43
NOTE: Confirm SRS and Horn harness connector is
fixed by the steering wheel.
RTW33BSH000601
14.Tighten the steering wheel fixing nut to the
specified torque.
Torque: 35 N
m (3.5 kg
m/25 lb ft)
15. Install the SRS air bag assembly. (Refer to “Drive
r
Air Bag Assembly in this section)
Page 660 of 4264
8A-2 ELECTRICAL-BODY AND CHASSIS
PAGE
Fuse and Slow Blow Fuse Location (Relay and Fuse Box) .................................... 8A- 31
Fuse Location ............................................................................................................. 8A- 33
Diode Location ........................................................................................................... 8A- 34
Fuse Block Circuit ...................................................................................................... 8A- 35
Fuse Block Circuit (C24SE) ....................................................................................... 8A- 35
Fuse Block Circuit (6VE1) ......................................................................................... 8A- 37
Fuse Block Circuit (4JA1-TC/4JH1-TC) - RHD ......................................................... 8A- 39
Fuse Block Circuit (4JA1-TC/4JH1-TC) – LHD ......................................................... 8A- 41
Fuse Block Circuit (4JH1-L) ...................................................................................... 8A- 43
Grounding Point ............................................................................................................. 8A- 45
Ground Point .............................................................................................................. 8A- 45
Ground Point Location .............................................................................................. 8A- 61
Main Cable harness Routing .......................................................................................... 8A- 63
C24SE / 6VE1 / 4JA1-L / 4JH1-TC .............................................................................. 8A- 63
Instrument Harness .................................................................................................... 8A- 71
System Repair .................................................................................................................8A- 73
Start and Charging ..................................................................................................... 8A- 73
Engine Control Module (ECM) ................................................................................... 8A- 89
Exhaust Gas Recalculation (EGR): 4JA1-L Only ...................................................... 8A- 109
Lighting ....................................................................................................................... 8A- 114
Front Fog Light ........................................................................................................... 8A- 136
Rear Fog Light ............................................................................................................ 8A- 144
Head Light Leveling ................................................................................................... 8A- 149
Illumination ................................................................................................................. 8A- 154
Hazard Warning Flasher, Turn Signal Light, Back Up Light,
Horn and Stop Light ................................................................................................. 8A- 161
Dome Light, Spot Light and Warning Buzzer .......................................................... 8A- 181
Windshield Wiper and Washer .................................................................................. 8A- 196
Transmission Control Module (TCM) ....................................................................... 8A- 214
Meter, Warning Light and Indicator Light ................................................................ 8A- 223
Heater and Air Conditioning ...................................................................................... 8A- 281
Power Door Lock ....................................................................................................... 8A- 293
Page 669 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-11
SYMBOLS AND ABBREVIATIONS
SYMBOLS
Symbol Meaning of Symbol Symbol Meaning of Symbol
Fuse
Bulb
Fusible link
Double filament bulb
Fusible link wire
Motor
Switch
Variable resistor Rheostat
Switch
Coil (inductor), solenoid,
magnetic valve
Switch (Normal close type)
Contact wiring
Relay
Battery
Diode
Connector
Electronic Parts
Light emitting diode
Resistor
Reed switch
Speaker
Condenser
Buzzer
Horn
Circuit breaker
Vacuum switching valve
Page 686 of 4264
8A-28 ELECTRICAL-BODY AND CHASSIS
RELAY LOCATION (RELAY AND FUSE BOX)
RELAY & FUSE BOX
RHD
NO. RELAY (C24SE) RELAY (6VE1) RELAY
(4JA1-TC/4JH1-TC)RELAY (4JA1-L)
X-1 RELAY; TAIL LIGHT
X-2 RELAY; FUEL PUMP
RELAY; FRT FOG RELAY; FRT FOG
LIGHT
X-3 RELAY; HORN
X-4 RELAY; DIMMER
X-5 RELAY; FOG LIGHT
RELAY; GLOW RELAY; GLOW
X-6 RELAY; STARTER
RELAY; COND, FAN RELAY; CSD
X-7 RELAY; COND, FAN
RELAY; RR FOG
X-8
RELAY; STARTER RELAY; STARTER
X-9 RELAY; HAZARD-RH
X-10 RELAY; HAZARD-LH
X-11 RELAY; HEATER
X-12 RELAY; HEAD
LIGHT
X-13
RELAY; ECM MAIN
RELAY; COND, FAN
X-14 RELAY; A/C COMP
X-15 RELAY; THERMO
Page 687 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-29
RELAY LOCATION (RELAY AND FUSE BOX)
RELAY & FUSE BOX
LHD
NO. RELAY (C24SE) RELAY (6VE1) RELAY
(4JA1-TC 4JH1-TC)RELAY (4JA1-L)
X-1 RELAY; TAIL LIGHT
X-2 RELAY; FUEL PUMP
RELAY; FRT FOG RELAY; FRT FOG
LIGHT
X-3 RELAY; HORN
X-4 RELAY; DIMMER
X-5 RELAY; FRT FOG
LIGHT RELAY; FOG LIGHT RELAY; GLOW RELAY; GLOW
X-6 RELAY; STARTER
RELAY; COND, FAN RELAY; CSD
X-7 RELAY; COND, FAN
RELAY; RR FOG
X-8
RELAY; STARTER
X-9
SHORT
CONNECTOR
(with cooler)
X-10
X-11 RELAY; HEATER
X-12 RELAY; HEAD
LIGHT
X-13
RELAY; ECM MAIN
RELAY; COND, FAN
X-14 RELAY; A/C COMP
X-15 RELAY; THERMO
Page 689 of 4264
ELECTRICAL-BODY AND CHASSIS 8A-31
FUSE AND SLOW BLOW FUSE LOCATION (RELAY AND FUSE BOX)
RELAY & FUSE BOX
RHD
FUSE
ENGINE MODEL
FUSE NO. C24SE 6VE1 4JA1-TC / 4JH1-TC4JA1-L
EB-1 15A ECM 20A ECM 10A ECM
EB-2
10A ECM (B) 10A RR FOG
EB-3 15A FRT FOG
10A TCM 15A FRT FOG
EB-4 10A ACG (S) 15A FRT FOG 10A ACG (S)
EB-5 10A ILLUMI 10A ILLUMI & TAIL-RH10A ILLUMI
EB-6 10A TAIL 10A TAIL-LH 10A TAIL
EB-7 10A H/LIGHT-RH 10A H/LIGHT RH-LOW10A H/LIGHT RH
EB-8 10A H/LIGHT-LH 10A H/LIGHT LH-LOW10A H/LIGHT LH
EB-9 20A FUEL PUMP 10A O2 SENSOR 10A TRA ILER
EB-10 10A O2 SENSOR 20A FUEL PUMP 10A AC G (S)
EB-11 10A H/LIGHT RH-HIGH
EB-12 10A H/LIGHT LH-HIGH
EB-13 10A A/C
EB-14 10A 4WD
10A 4WD
EB-15 10A HORN
EB-16 15A HAZARD 10A HAZARD
SLOW BLOW FUSE
ENGINE MODEL
FUSE NO. C24SE 6VE1 4JA1-TC / 4JH1-TC4JA1-L
SBF-1 100A MAIN
80A MAIN
SBF-2
20A COND, FAN
SBF-3
60A GLOW 20A COND, FAN
SBF-4 20A COND, FAN
30A ECM 50A GLOW
SBF-5 40A IG 1
SBF-6
40A ABS-1
SBF-7
30A ABS-2
SBF-8 30A BLOWER
SBF-9 50A IG 2
Page 690 of 4264
8A-32 ELECTRICAL-BODY AND CHASSIS
FUSE AND SLOW BLOW FUSE LOCATION (RELAY AND FUSE BOX)
RELAY & FUSE BOX
LHD
FUSE Saudi Arabia
ENGINE MODEL
FUSE NO. C24SE 6VE1 4JA1-TC / 4JH1-TC4JA1-L
EB-1 15A ECM 20A ECM 10A ECM
EB-2
10A ECM (B) 10A RR FOG
EB-3 15A FRT FOG
10A TCM 15A FRT FOG
EB-4 10A ACG (S) 15A FRT FOG 10A ACG (S)
EB-5 10A ILLUMI & TAIL-RH 10A ILLUMI & TAIL-RH
EB-6 10A TAIL-LH 10A TAIL-LH
EB-7 10A H/LIGHT-RH 10A H/LIGHT-RH
10A H/LIGHT-RH-LOW
10A H/LIGHT RH-LOW
10A H/LIGHT-RH-LOW
EB-8 10A H/LIGHT-LH 10A H/LIGHT-LH
10A H/LIGHT-LH-LOW
10A H/LIGHT LH-LOW
10A H/LIGHT-LH-LOW
EB-9 20A FUEL PUMP 10A O2 SENSOR 10A TRA ILER
EB-10 10A O2 SENSOR 20A FUEL PUMP 10A AC G (S)
EB-11 10A H/LIGHT-RH-HIGH 10A H/LIGHT RH-HIGH
EB-12 10A H/LIGHT-LH-HIGH 10A H/LIGHT LH-HIGH
EB-13 10A A/C
EB-14 10A 4WD
10A 4WD
EB-15 10A HORN
EB-16 15A HAZARD 10A HAZARD
SLOW BLOW FUSE
ENGINE MODEL
FUSE NO. C24SE 6VE1 4JA1-TC / 4JH1-TC4JA1-L
SBF-1 100A MAIN
80A MAIN
SBF-2
20A COND, FAN
SBF-3
60A GLOW 20A COND, FAN
SBF-4 20A COND, FAN
30A ECM 50A GLOW
SBF-5 40A IG 1
SBF-6
40A ABS-1
SBF-7
30A ABS-2
SBF-8 30A BLOWER
SBF-9 50A IG 2
