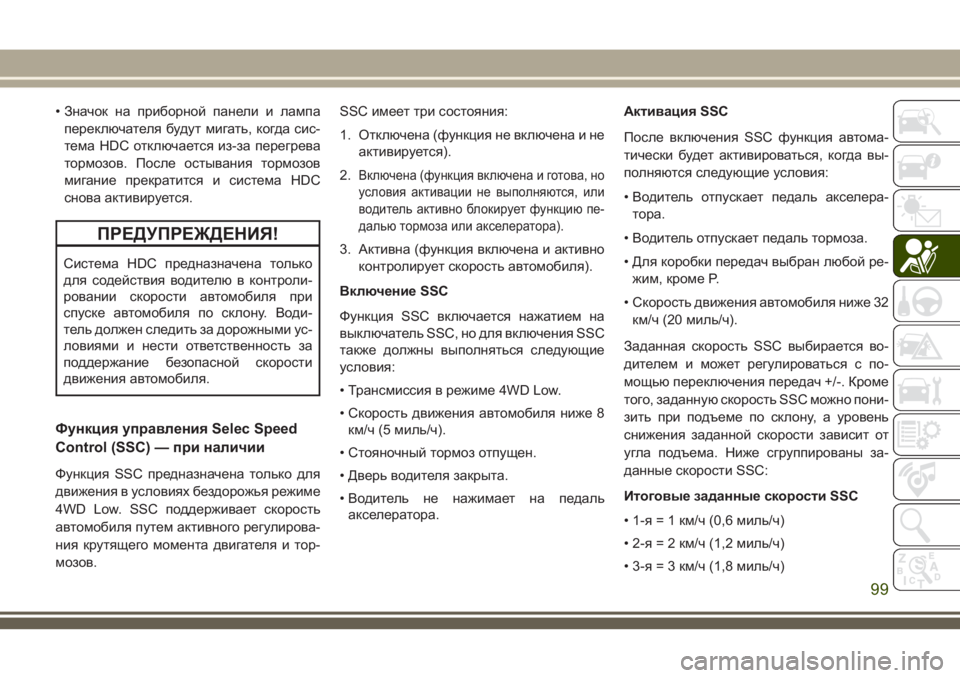

• Значок на приборной панели и лампа
переключателя будут мигать, когда сис-
тема HDC отключается из-за перегрева
тормозов. После остывания тормозов
мигание прекратится и система HDC
снова активируется.
ПРЕДУПРЕЖДЕНИЯ!
Система HDC предназначена только
для содействия водителю в контроли-
ровании скорости автомобиля при
спуске автомобиля по склону. Води-
тель должен следить за дорожными ус-
ловиями и нести ответственность за
поддержание безопасной скорости
движения автомобиля.
Функция управления Selec Speed
Control (SSC) — при наличии
Функция SSC предназначена только для
движения в условиях бездорожья режиме
4WD Low. SSC поддерживает скорость
автомобиля путем активного регулирова-
ния крутящего момента двигателя и тор-
мозов.SSC имеет три состояния:
1. Отключена (функция не включена и не
активируется).
2.
Включена (функция включена и готова, но
условия активации не выполняются, или
водитель активно блокирует функцию пе-
далью тормоза или акселератора).
3. Активна (функция включена и активно
контролирует скорость автомобиля).
Включение SSC
Функция SSC включается нажатием на
выключатель SSC, но для включения SSC
также должны выполняться следующие
условия:
• Трансмиссия в режиме 4WD Low.
• Скорость движения автомобиля ниже 8
км/ч (5 миль/ч).
• Стояночный тормоз отпущен.
• Дверь водителя закрыта.
• Водитель не нажимает на педаль
акселератора.Активация SSC
После включения SSC функция автома-
тически будет активироваться, когда вы-
полняются следующие условия:
• Водитель отпускает педаль акселера-
тора.
• Водитель отпускает педаль тормоза.
• Для коробки передач выбран любой ре-
жим, кроме P.
• Скорость движения автомобиля ниже 32
км/ч (20 миль/ч).
Заданная скорость SSC выбирается во-
дителем и может регулироваться с по-
мощью переключения передач +/-. Кроме
того, заданную скорость SSC можно пони-
зить при подъеме по склону, а уровень
снижения заданной скорости зависит от
угла подъема. Ниже сгруппированы за-
данные скорости SSC:
Итоговые заданные скорости SSC
• 1-я = 1 км/ч (0,6 миль/ч)
• 2-я = 2 км/ч (1,2 миль/ч)
• 3-я = 3 км/ч (1,8 миль/ч)
99

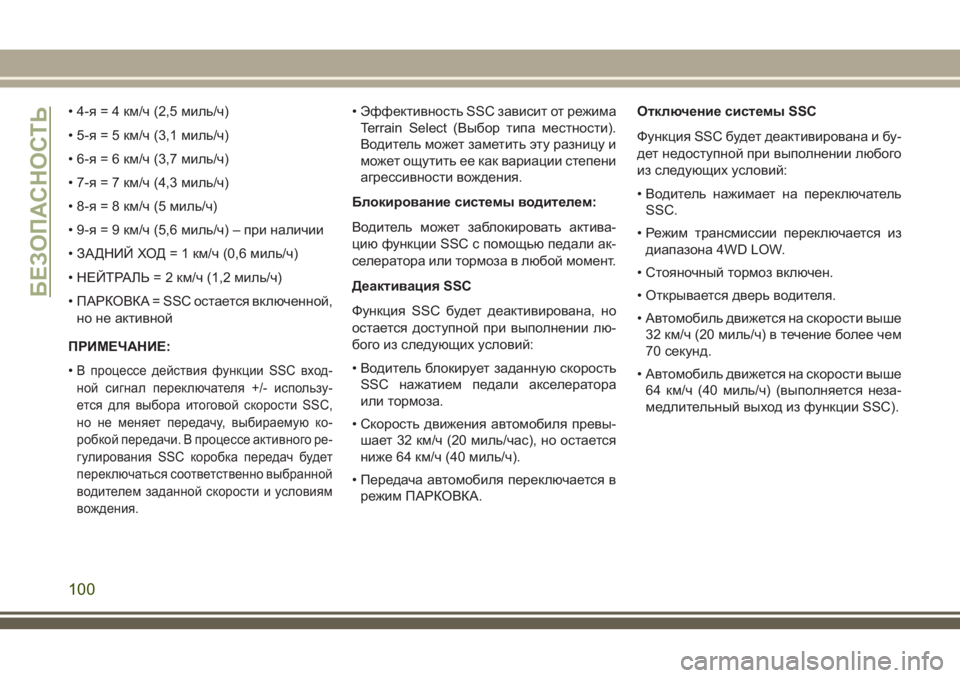

• 4-я = 4 км/ч (2,5 миль/ч)
• 5-я = 5 км/ч (3,1 миль/ч)
• 6-я = 6 км/ч (3,7 миль/ч)
• 7-я = 7 км/ч (4,3 миль/ч)
• 8-я = 8 км/ч (5 миль/ч)
• 9-я = 9 км/ч (5,6 миль/ч) – при наличии
• ЗАДНИЙ ХОД = 1 км/ч (0,6 миль/ч)
• НЕЙТРАЛЬ = 2 км/ч (1,2 миль/ч)
• ПАРКОВКА = SSC остается включенной,
но не активной
ПРИМЕЧАНИЕ:
•
В процессе действия функции SSC вход-
ной сигнал переключателя +/- использу-
ется для выбора итоговой скорости SSC,
но не меняет передачу, выбираемую ко-
робкой передачи. В процессе активного ре-
гулирования SSC коробка передач будет
переключаться соответственно выбранной
водителем заданной скорости и условиям
вождения.
• Эффективность SSC зависит от режима
Terrain Select (Выбор типа местности).
Водитель может заметить эту разницу и
может ощутить ее как вариации степени
агрессивности вождения.
Блокирование системы водителем:
Водитель может заблокировать актива-
цию функции SSC с помощью педали ак-
селератора или тормоза в любой момент.
Деактивация SSC
Функция SSC будет деактивирована, но
остается доступной при выполнении лю-
бого из следующих условий:
• Водитель блокирует заданную скорость
SSC нажатием педали акселератора
или тормоза.
• Скорость движения автомобиля превы-
шает 32 км/ч (20 миль/час), но остается
ниже 64 км/ч (40 миль/ч).
• Передача автомобиля переключается в
режим ПАРКОВКА.Отключение системы SSC
Функция SSC будет деактивирована и бу-
дет недоступной при выполнении любого
из следующих условий:
• Водитель нажимает на переключатель
SSC.
• Режим трансмиссии переключается из
диапазона 4WD LOW.
• Стояночный тормоз включен.
• Открывается дверь водителя.
• Автомобиль движется на скорости выше
32 км/ч (20 миль/ч) в течение более чем
70 секунд.
• Автомобиль движется на скорости выше
64 км/ч (40 миль/ч) (выполняется неза-
медлительный выход из функции SSC).
БЕЗОПАСНОСТЬ
100

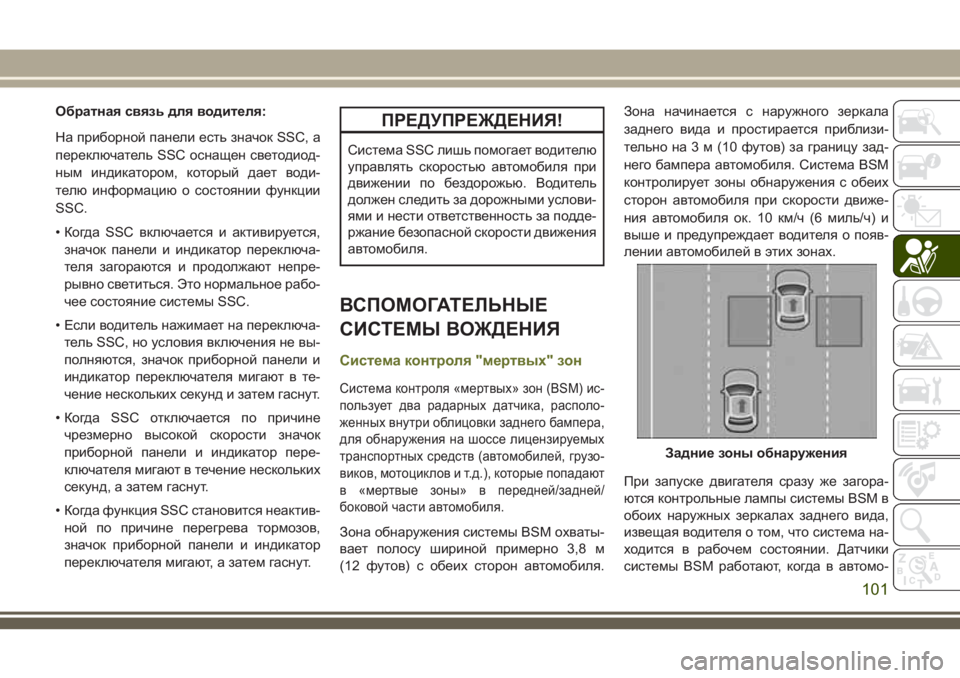

Обратная связь для водителя:
На приборной панели есть значок SSC, а
переключатель SSC оснащен светодиод-
ным индикатором, который дает води-
телю информацию о состоянии функции
SSC.
• Когда SSC включается и активируется,
значок панели и индикатор переключа-
теля загораются и продолжают непре-
рывно светиться. Это нормальное рабо-
чее состояние системы SSC.
• Если водитель нажимает на переключа-
тель SSC, но условия включения не вы-
полняются, значок приборной панели и
индикатор переключателя мигают в те-
чение нескольких секунд и затем гаснут.
• Когда SSC отключается по причине
чрезмерно высокой скорости значок
приборной панели и индикатор пере-
ключателя мигают в течение нескольких
секунд, а затем гаснут.
• Когда функция SSC становится неактив-
ной по причине перегрева тормозов,
значок приборной панели и индикатор
переключателя мигают, а затем гаснут.ПРЕДУПРЕЖДЕНИЯ!
Система SSC лишь помогает водителю
управлять скоростью автомобиля при
движении по бездорожью. Водитель
должен следить за дорожными услови-
ями и нести ответственность за подде-
ржание безопасной скорости движения
автомобиля.
ВСПОМОГАТЕЛЬНЫЕ
СИСТЕМЫ ВОЖДЕНИЯ
Система контроля "мертвых" зон
Система контроля «мертвых» зон (BSM) ис-
пользует два радарных датчика, располо-
женных внутри облицовки заднего бампера,
для обнаружения на шоссе лицензируемых
транспортных средств (автомобилей, грузо-
виков, мотоциклов и т.д.), которые попадают
в «мертвые зоны» в передней/задней/
боковой части автомобиля.
Зона обнаружения системы BSM охваты-
вает полосу шириной примерно 3,8 м
(12 футов) с обеих сторон автомобиля.Зона начинается с наружного зеркала
заднего вида и простирается приблизи-
тельно на 3 м (10 футов) за границу зад-
него бампера автомобиля. Система BSM
контролирует зоны обнаружения с обеих
сторон автомобиля при скорости движе-
ния автомобиля ок. 10 км/ч (6 миль/ч) и
выше и предупреждает водителя о появ-
лении автомобилей в этих зонах.
При запуске двигателя сразу же загора-
ются контрольные лампы системы BSM в
обоих наружных зеркалах заднего вида,
извещая водителя о том, что система на-
ходится в рабочем состоянии. Датчики
системы BSM работают, когда в автомо-
Задние зоны обнаружения
101

биле включена передача переднего или
ЗАДНЕГО хода и переходят в режим ожи-
дания, если КПП переключена в режим
ПАРКОВКИ.

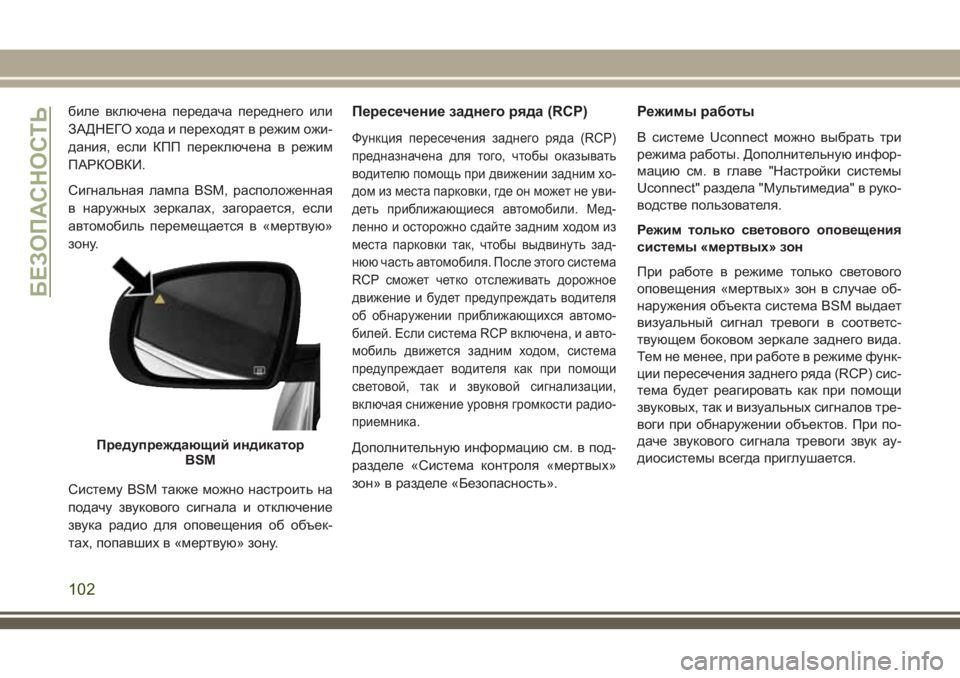

Сигнальная лампа BSM, расположенная
в наружных зеркалах, загорается, если
автомобиль перемещается в «мертвую»
зону.
Систему BSM также можно настроить на
подачу звукового сигнала и отключение
звука радио для оповещения об объек-
тах, попавших в «мертвую» зону.Пересечение заднего ряда (RCP)
Функция пересечения заднего ряда (RCP)
предназначена для того, чтобы оказывать
водителю помощь при движении задним хо-
дом из места парковки, где он может не уви-
деть приближающиеся автомобили. Мед-
ленно и осторожно сдайте задним ходом из
места парковки так, чтобы выдвинуть зад-
нюю часть автомобиля. После этого система
RCP сможет четко отслеживать дорожное
движение и будет предупреждать водителя
об обнаружении приближающихся автомо-
билей. Если система RCP включена, и авто-
мобиль движется задним ходом, система
предупреждает водителя как при помощи
световой, так и звуковой сигнализации,
включая снижение уровня громкости радио-
приемника.
Дополнительную информацию см. в под-
разделе «Система контроля «мертвых»
зон» в разделе «Безопасность».
Режимы работы
В системе Uconnect можно выбрать три
режима работы. Дополнительную инфор-
мацию см. в главе "Настройки системы
Uconnect" раздела "Мультимедиа" в руко-
водстве пользователя.
Режим только световогооповещения
системы «мертвых» зон
При работе в режиме только светового
оповещения «мертвых» зон в случае об-
наружения объекта система BSM выдает
визуальный сигнал тревоги в соответс-
твующем боковом зеркале заднего вида.
Тем не менее, при работе в режиме функ-
ции пересечения заднего ряда (RCP) сис-
тема будет реагировать как при помощи
звуковых, так и визуальных сигналов тре-
воги при обнаружении объектов. При по-
даче звукового сигнала тревоги звук ау-
диосистемы всегда приглушается.
Предупреждающий индикатор
BSM
БЕЗОПАСНОСТЬ
102

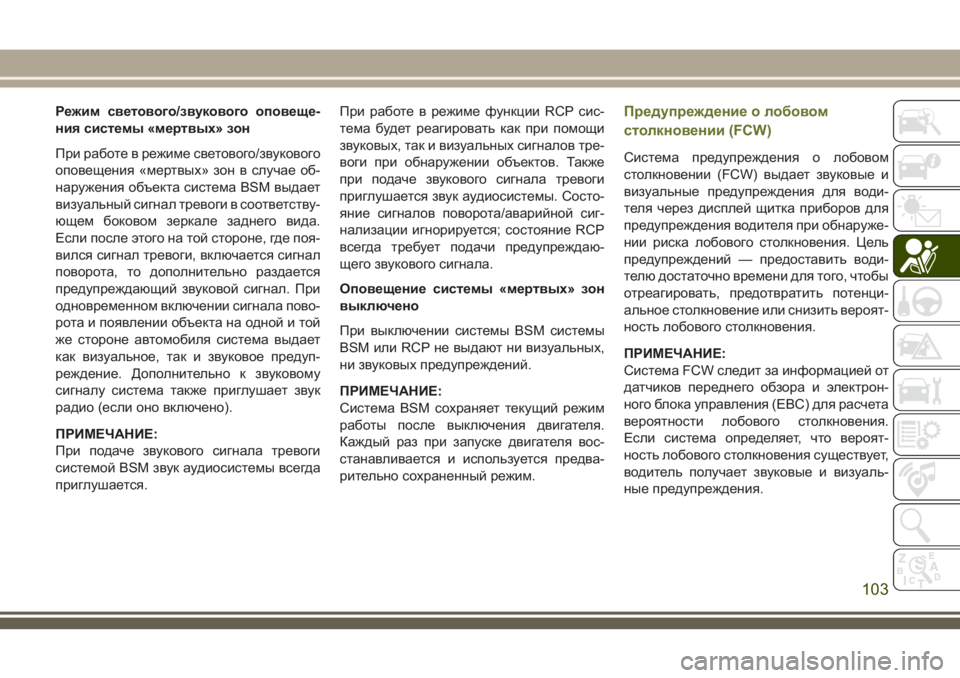

Режим светового/звуковогооповеще-
ния системы «мертвых» зон
При работе в режиме светового/звукового
оповещения «мертвых» зон в случае об-
наружения объекта система BSM выдает
визуальный сигнал тревоги в соответству-
ющем боковом зеркале заднего вида.
Если после этого на той стороне, где поя-
вился сигнал тревоги, включается сигнал
поворота, то дополнительно раздается
предупреждающий звуковой сигнал. При
одновременном включении сигнала пово-
рота и появлении объекта на одной и той
же стороне автомобиля система выдает
как визуальное, так и звуковое предуп-
реждение. Дополнительно к звуковому
сигналу система также приглушает звук
радио (если оно включено).
ПРИМЕЧАНИЕ:
При подаче звукового сигнала тревоги
системой BSM звук аудиосистемы всегда
приглушается.При работе в режиме функции RCP сис-
тема будет реагировать как при помощи
звуковых, так и визуальных сигналов тре-
воги при обнаружении объектов. Также
при подаче звукового сигнала тревоги
приглушается звук аудиосистемы. Состо-
яние сигналов поворота/аварийной сиг-
нализации игнорируется; состояние RCP
всегда требует подачи предупреждаю-
щего звукового сигнала.
Оповещение системы «мертвых» зон
выключено
При выключении системы BSM системы
BSM или RCP не выдают ни визуальных,
ни звуковых предупреждений.
ПРИМЕЧАНИЕ:
Система BSM сохраняет текущий режим
работы после выключения двигателя.
Каждый раз при запуске двигателя вос-
станавливается и используется предва-
рительно сохраненный режим.Предупреждение о лобовом
столкновении (FCW)
Система предупреждения о лобовом
столкновении (FCW) выдает звуковые и
визуальные предупреждения для води-
теля через дисплей щитка приборов для
предупреждения водителя при обнаруже-
нии риска лобового столкновения. Цель
предупреждений — предоставить води-
телю достаточно времени для того, чтобы
отреагировать, предотвратить потенци-
альное столкновение или снизить вероят-
ность лобового столкновения.
ПРИМЕЧАНИЕ:
Система FCW следит за информацией от
датчиков переднего обзора и электрон-
ного блока управления (EBC) для расчета
вероятности лобового столкновения.
Если система определяет, что вероят-
ность лобового столкновения существует,
водитель получает звуковые и визуаль-
ные предупреждения.
103

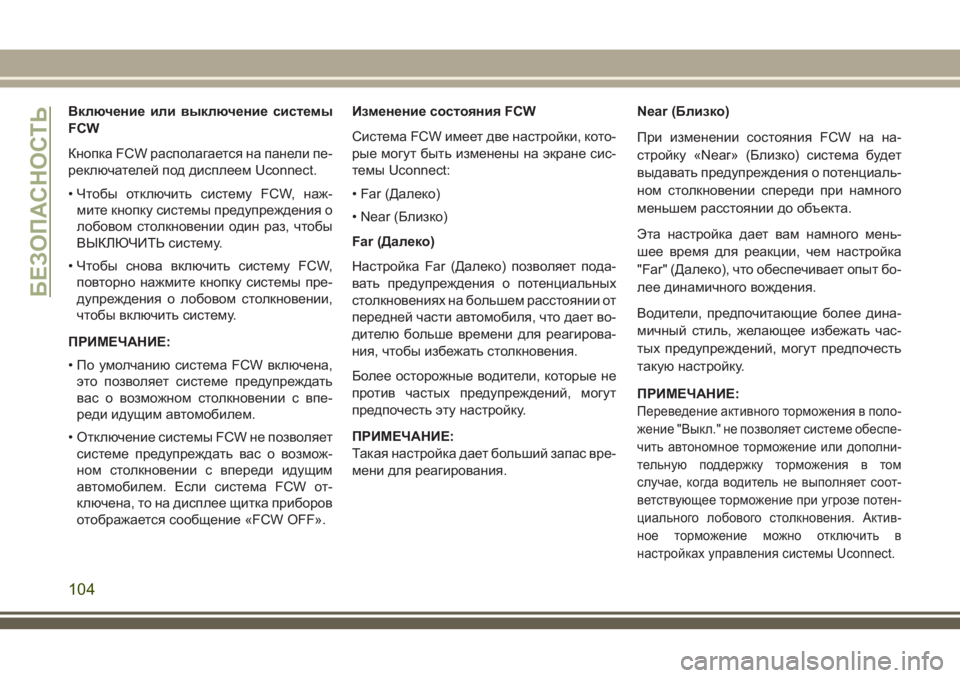

Включение или выключение системы
FCW
Кнопка FCW располагается на панели пе-
реключателей под дисплеем Uconnect.
• Чтобы отключить систему FCW, наж-
мите кнопку системы предупреждения о
лобовом столкновении один раз, чтобы
ВЫКЛЮЧИТЬ систему.
• Чтобы снова включить систему FCW,
повторно нажмите кнопку системы пре-
дупреждения о лобовом столкновении,
чтобы включить систему.
ПРИМЕЧАНИЕ:
• По умолчанию система FCW включена,
это позволяет системе предупреждать
вас о возможном столкновении с впе-
реди идущим автомобилем.
• Отключение системы FCW не позволяет
системе предупреждать вас о возмож-
ном столкновении с впереди идущим
автомобилем. Если система FCW от-
ключена, то на дисплее щитка приборов
отображается сообщение «FCW OFF».Изменение состояния FCW
Система FCW имеет две настройки, кото-
рые могут быть изменены на экране сис-
темы Uconnect:
• Far (Далеко)
• Near (Близко)
Far (Далеко)
Настройка Far (Далеко) позволяет пода-
вать предупреждения о потенциальных
столкновениях на большем расстоянии от
передней части автомобиля, что дает во-
дителю больше времени для реагирова-
ния, чтобы избежать столкновения.
Более осторожные водители, которые не
против частых предупреждений, могут
предпочесть эту настройку.
ПРИМЕЧАНИЕ:
Такая настройка дает больший запас вре-
мени для реагирования.Near (Близко)
При изменении состояния FCW на на-
стройку «Near» (Близко) система будет
выдавать предупреждения о потенциаль-
ном столкновении спереди при намного
меньшем расстоянии до объекта.
Эта настройка дает вам намного мень-
шее время для реакции, чем настройка
"Far" (Далеко), что обеспечивает опыт бо-
лее динамичного вождения.
Водители, предпочитающие более дина-
мичный стиль, желающее избежатьчас-
тых предупреждений, могут предпочесть
такую настройку.
ПРИМЕЧАНИЕ:
Переведение активного торможения в поло-
жение "Выкл." не позволяет системе обеспе-
чить автономное торможение или дополни-
тельную поддержку торможения в том
случае, когда водитель не выполняет соот-
ветствующее торможение при угрозе потен-
циального лобового столкновения. Актив-
ное торможение можно отключить в
настройках управления системы Uconnect.
БЕЗОПАСНОСТЬ
104

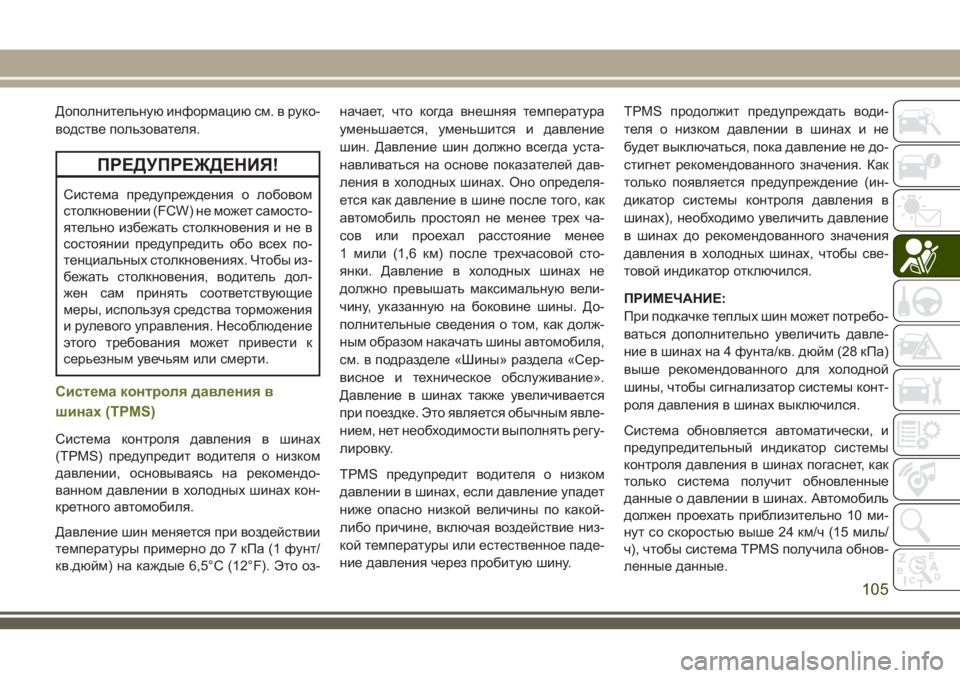

Дополнительную информацию см. в руко-
водстве пользователя.
ПРЕДУПРЕЖДЕНИЯ!
Система предупреждения о лобовом
столкновении (FCW) не может самосто-
ятельно избежать столкновения и не в
состоянии предупредить обо всех по-
тенциальных столкновениях. Чтобы из-
бежать столкновения, водитель дол-
жен сам принять соответствующие
меры, используя средства торможения
и рулевого управления. Несоблюдение
этого требования может привести к
серьезным увечьям или смерти.
Система контроля давления в
шинах (TPMS)
Система контроля давления в шинах
(TPMS) предупредит водителя о низком
давлении, основываясь на рекомендо-
ванном давлении в холодных шинах кон-
кретного автомобиля.
Давление шин меняется при воздействии
температуры примерно до 7 кПа (1 фунт/
кв.дюйм) на каждые 6,5°C (12°F). Это оз-начает, что когда внешняя температура
уменьшается, уменьшится и давление
шин. Давление шин должно всегда уста-
навливаться на основе показателей дав-
ления в холодных шинах. Оно определя-
ется как давление в шине после того, как
автомобиль простоял не менее трех ча-
сов или проехал расстояние менее
1 мили (1,6 км) после трехчасовой сто-
янки. Давление в холодных шинах не
должно превышать максимальную вели-
чину, указанную на боковине шины. До-
полнительные сведения о том, как долж-
ным образом накачать шины автомобиля,
см. в подразделе «Шины» раздела «Сер-
висное и техническое обслуживание».
Давление в шинах также увеличивается
при поездке. Это является обычным явле-
нием, нет необходимости выполнять регу-
лировку.
TPMS предупредит водителя о низком
давлении в шинах, если давление упадет
ниже опасно низкой величины по какой-
либо причине, включая воздействие низ-
кой температуры или естественное паде-
ние давления через пробитую шину.TPMS продолжит предупреждать води-
теля о низком давлении в шинах и не
будет выключаться, пока давление не до-
стигнет рекомендованного значения. Как
только появляется предупреждение (ин-
дикатор системы контроля давления в
шинах), необходимо увеличить давление
в шинах до рекомендованного значения
давления в холодных шинах, чтобы све-
товой индикатор отключился.
ПРИМЕЧАНИЕ:
При подкачке теплых шин может потребо-
ваться дополнительно увеличить давле-
ние в шинах на 4 фунта/кв. дюйм (28 кПа)
выше рекомендованного для холодной
шины, чтобы сигнализатор системы конт-
роля давления в шинах выключился.
Система обновляется автоматически, и
предупредительный индикатор системы
контроля давления в шинах погаснет, как
только система получит обновленные
данные о давлении в шинах. Автомобиль
должен проехать приблизительно 10 ми-
нут со скоростью выше 24 км/ч (15 миль/
ч), чтобы система TPMS получила обнов-
ленные данные.
105

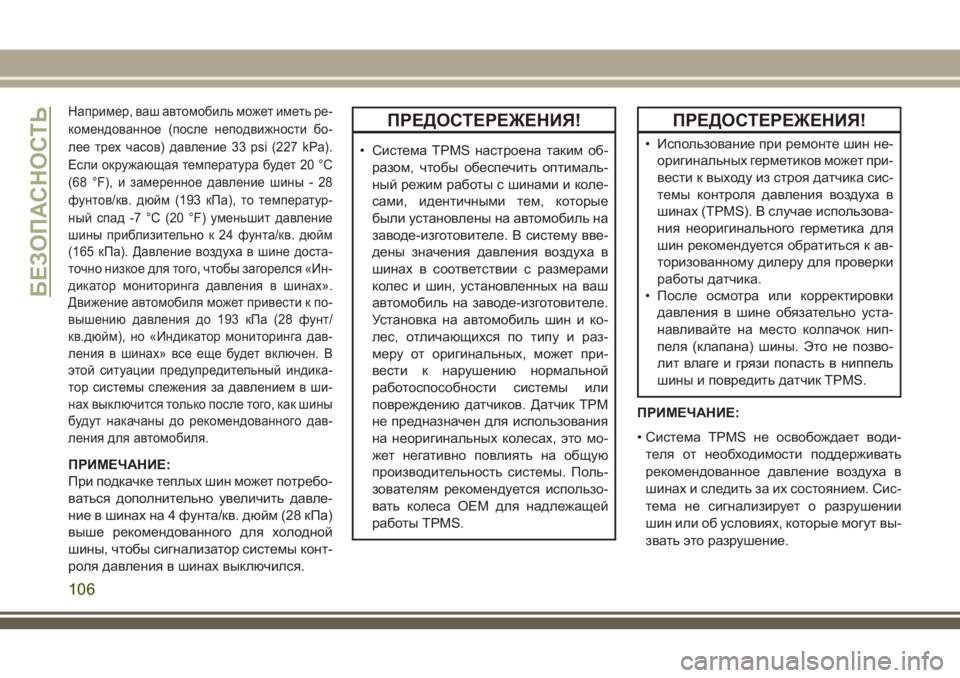

Например, ваш автомобиль может иметь ре-
комендованное (после неподвижности бо-
лее трех часов) давление 33 psi (227 kPa).
Если окружающая температура будет 20 °C
(68 °F), и замеренное давление шины - 28
фунтов/кв. дюйм (193 кПа), то температур-
ный спад -7 °C (20 °F) уменьшит давление
шины приблизительно к 24 фунта/кв. дюйм
(165 кПа). Давление воздуха в шине доста-
точно низкое для того, чтобы загорелся «Ин-
дикатор мониторинга давления в шинах».
Движение автомобиля может привести к по-
вышению давления до 193 кПа (28 фунт/
кв.дюйм), но «Индикатор мониторинга дав-
ления в шинах» все еще будет включен. В
этой ситуации предупредительный индика-
тор системы слежения за давлением в ши-
нах выключится только после того, как шины
будут накачаны до рекомендованного дав-
ления для автомобиля.
ПРИМЕЧАНИЕ:
При подкачке теплых шин может потребо-
ваться дополнительно увеличить давле-
ние в шинах на 4 фунта/кв. дюйм (28 кПа)
выше рекомендованного для холодной
шины, чтобы сигнализатор системы конт-
роля давления в шинах выключился.
ПРЕДОСТЕРЕЖЕНИЯ!
• Система TPMS настроена таким об-
разом, чтобы обеспечить оптималь-
ный режим работы с шинами и коле-
сами, идентичными тем, которые
были установлены на автомобиль на
заводе-изготовителе. В систему вве-
дены значения давления воздуха в
шинах в соответствии с размерами
колес и шин, установленных на ваш
автомобиль на заводе-изготовителе.
Установка на автомобиль шин и ко-
лес, отличающихся по типу и раз-
меру от оригинальных, может при-
вести к нарушению нормальной
работоспособности системы или
повреждению датчиков. Датчик TPM
не предназначен для использования
на неоригинальных колесах, это мо-
жет негативно повлиять на общую
производительность системы. Поль-
зователям рекомендуется использо-
вать колеса OEM для надлежащей
работы TPMS.
ПРЕДОСТЕРЕЖЕНИЯ!
• Использование при ремонте шин не-
оригинальных герметиков может при-
вести к выходу из строя датчика сис-
темы контроля давления воздуха в
шинах (TPMS). В случае использова-
ния неоригинального герметика для
шин рекомендуется обратиться к ав-
торизованному дилеру для проверки
работы датчика.
• После осмотра или корректировки
давления в шине обязательно уста-
навливайте на место колпачок нип-
пеля (клапана) шины. Это не позво-
лит влаге и грязи попасть в ниппель
шины и повредить датчик TPMS.
ПРИМЕЧАНИЕ:
• Система TPMS не освобождает води-
теля от необходимости поддерживать
рекомендованное давление воздуха в
шинах и следить за их состоянием. Сис-
тема не сигнализирует о разрушении
шин или об условиях, которые могут вы-
звать это разрушение.
БЕЗОПАСНОСТЬ
106

• Систему TPMS не следует использовать
в качестве шинного манометра при кор-
рекции давления воздуха в шинах.
• Недостаточное давление воздуха в ши-
нах может привести к их перегреву и
разрушению. Недостаточное давление в
шине также уменьшает экономичность -
потребление топлива возрастает и со-
кращается жизнь протектора шины, что
может повлиять на управление автомо-
билем и его способность торможения.
• TPMS не заменяет надлежащее обслу-
живание шин. Это ответственность во-
дителя — поддерживать правильное
давление шин, используя точные изме-
рительные инструменты, даже если дав-
ление не достигло такого уровня, чтобы
загорелся индикатор системы контроля
за давлением в шинах.
•
Сезонные температурные изменения вли-
яют на давление в шинах. TPMS контроли-
рует фактическое давление в шинах.
Система премиум-класса
Система контроля давления в шинах
(TPMS) использует беспроводную техно-
логию с установленными электронными
датчиками в ободе колеса, чтобы контро-
лировать уровни давления в шинах. Дат-
чики, установленные на каждое колесо
как часть штока клапана, передают ре-
зультаты измерения давления в шине на
модуль приемника.
ПРИМЕЧАНИЕ:
Необходимо проверять давление во всех
шинах автомобиля ежемесячно и поддер-
живать надлежащее давление.
Система TPMS включает в себя следую-
щие компоненты:
• Модуль приемника
• Четыре датчика системы контроля дав-
ления в шинах
• Различные сообщения системы конт-
роля давления в шинах, которые появ-
ляются на щитке приборов
• Сигнализатор системы контроля давле-

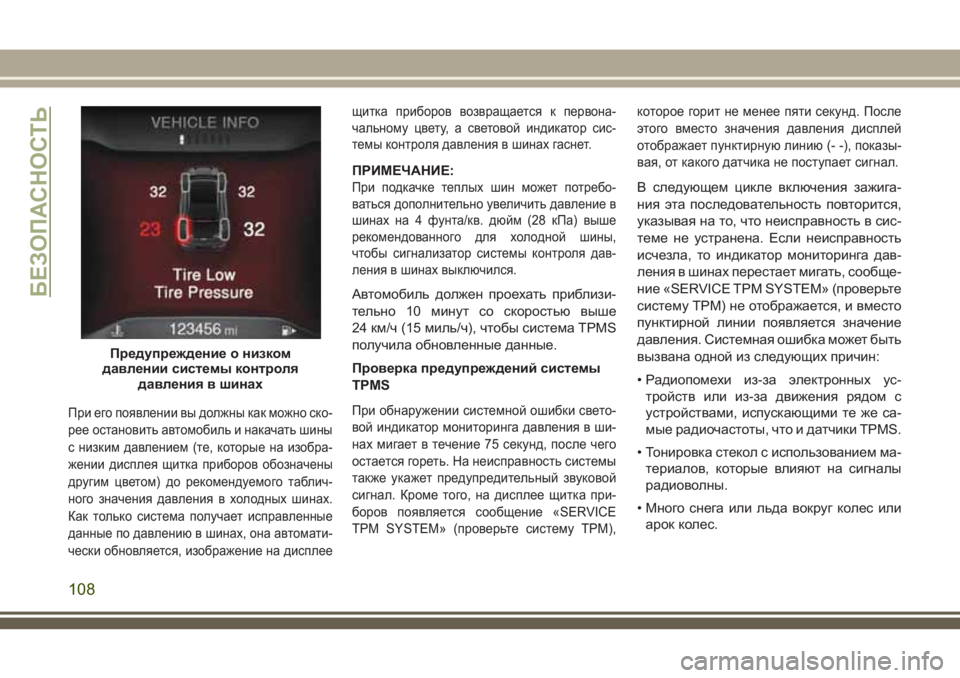

ния в шинахПредупреждающие сигналы системы
TPM о низком давлении в шинах
При низком давлении в одной
или в нескольких активных до-
рожных шинах загорается све-
товой индикатор контроля
давления в шинах на щитке
приборов и раздается предупреждающий
звуковой сигнал. Кроме того, на дисплее
щитка приборов минимум на 5 секунд по-
является сообщение "Tire Low" (Низкое
давление в шинах) и изображение, пока-
зывающее значение давления в каждой
шине, при этом низкое значение давле-
ния в шинах будет показано другим цве-
том.
107

При его появлении вы должны как можно ско-
рее остановить автомобиль и накачать шины
с низким давлением (те, которые на изобра-
жении дисплея щитка приборов обозначены
другим цветом) до рекомендуемого таблич-
ного значения давления в холодных шинах.
Как только система получает исправленные
данные по давлению в шинах, она автомати-
чески обновляется, изображение на дисплеещитка приборов возвращается к первона-
чальному цвету, а световой индикатор сис-
темы контроля давления в шинах гаснет.
ПРИМЕЧАНИЕ:
При подкачке теплых шин может потребо-
ваться дополнительно увеличить давление в
шинах на 4 фунта/кв. дюйм (28 кПа) выше
рекомендованного для холодной шины,
чтобы сигнализатор системы контроля дав-
ления в шинах выключился.
Автомобиль должен проехать приблизи-
тельно 10 минут со скоростью выше
24 км/ч (15 миль/ч), чтобы система TPMS
получила обновленные данные.
Проверка предупреждений системы
TPMS
При обнаружении системной ошибки свето-
вой индикатор мониторинга давления в ши-
нах мигает в течение 75 секунд, после чего
остается гореть. На неисправность системы
также укажет предупредительный звуковой
сигнал. Кроме того, на дисплее щитка при-
боров появляется сообщение «SERVICE
TPM SYSTEM» (проверьте систему TPM),которое горит не менее пяти секунд. После
этого вместо значения давления дисплей
отображает пунктирную линию (- -), показы-
вая, от какого датчика не поступает сигнал.
В следующем цикле включения зажига-
ния эта последовательность повторится,
указывая на то, что неисправность в сис-
теме не устранена. Если неисправность
исчезла, то индикатор мониторинга дав-
ления в шинах перестает мигать, сообще-
ние «SERVICE TPM SYSTEM» (проверьте
систему TPM) не отображается, и вместо
пунктирной линии появляется значение
давления. Системная ошибка может быть
вызвана одной из следующих причин:
• Радиопомехи из-за электронных ус-
тройств или из-за движения рядом с
устройствами, испускающими те же са-
мые радиочастоты, что и датчики TPMS.
• Тонировка стекол с использованием ма-
териалов, которые влияют на сигналы
радиоволны.
• Много снега или льда вокруг колес или
арок колес.
Предупреждение о низком
давлении системы контроля
давления в шинах
БЕЗОПАСНОСТЬ
108
