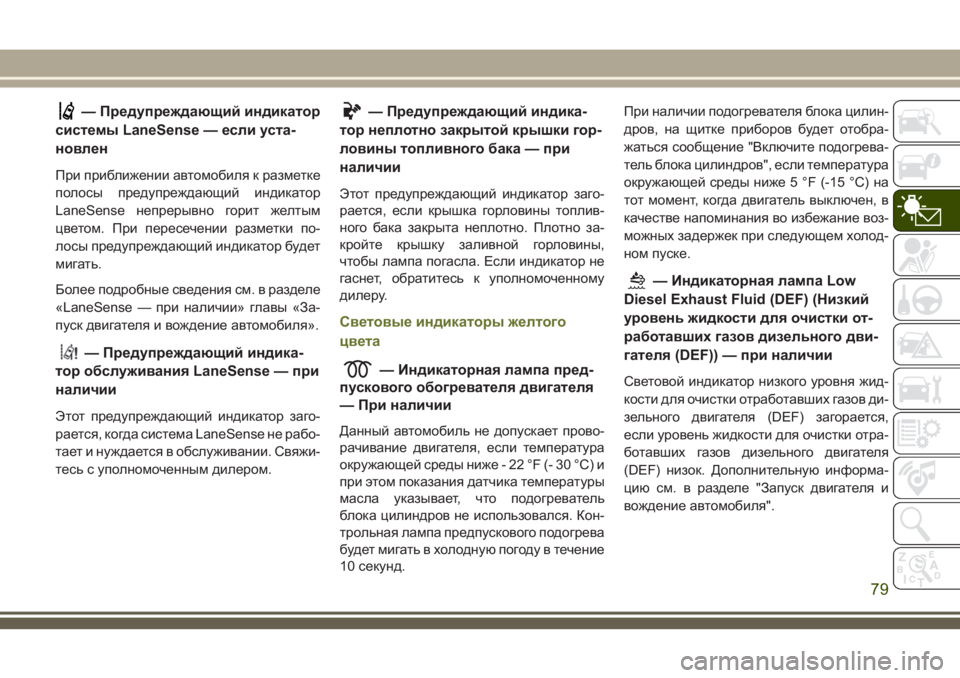

— Предупреждающий индикатор
системы LaneSense — если уста-
новлен
При приближении автомобиля к разметке
полосы предупреждающий индикатор
LaneSense непрерывно горит желтым
цветом. При пересечении разметки по-
лосы предупреждающий индикатор будет
мигать.
Более подробные сведения см. в разделе
«LaneSense — при наличии» главы «За-
пуск двигателя и вождение автомобиля».
— Предупреждающий индика-
тор обслуживания LaneSense — при
наличии
Этот предупреждающий индикатор заго-
рается, когда система LaneSense не рабо-
тает и нуждается в обслуживании. Свяжи-
тесь с уполномоченным дилером.
— Предупреждающий индика-
тор неплотно закрытой крышки гор-
ловины топливного бака — при
наличии
Этот предупреждающий индикатор заго-
рается, если крышка горловины топлив-
ного бака закрыта неплотно. Плотно за-
кройте крышку заливной горловины,
чтобы лампа погасла. Если индикатор не
гаснет, обратитесь к уполномоченному
дилеру.
Световые индикаторы желтого
цвета
— Индикаторная лампа пред-
пускового обогревателя двигателя
— При наличии
Данный автомобиль не допускает прово-
рачивание двигателя, если температура
окружающей среды ниже - 22 °F (- 30 °C) и
при этом показания датчика температуры
масла указывает, что подогреватель
блока цилиндров не использовался. Кон-
трольная лампа предпускового подогрева
будет мигать в холодную погоду в течение
10 секунд.При наличии подогревателя блока цилин-
дров, на щитке приборов будет отобра-
жаться сообщение "Включите подогрева-
тель блока цилиндров", если температура
окружающей среды ниже 5 °F (-15 °C) на
тот момент, когда двигатель выключен, в
качестве напоминания во избежание воз-
можных задержек при следующем холод-
ном пуске.
— Индикаторная лампа Low
Diesel Exhaust Fluid (DEF) (Низкий
уровень жидкости для очистки от-
работавших газов дизельного дви-
гателя (DEF)) — при наличии
Световой индикатор низкого уровня жид-
кости для очистки отработавших газов ди-
зельного двигателя (DEF) загорается,
если уровень жидкости для очистки отра-
ботавших газов дизельного двигателя
(DEF) низок. Дополнительную информа-
цию см. в разделе "Запуск двигателя и
вождение автомобиля".
79

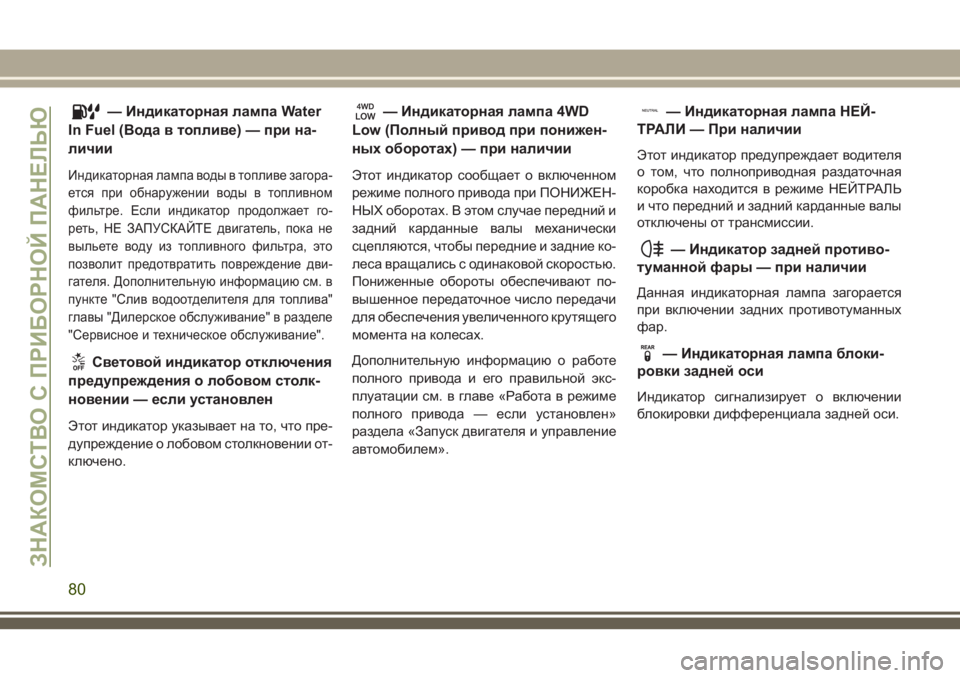

— Индикаторная лампа Water
In Fuel (Вода в топливе) — при на-
личии
Индикаторная лампа воды в топливе загора-
ется при обнаружении воды в топливном
фильтре. Если индикатор продолжает го-
реть, НЕ ЗАПУСКАЙТЕ двигатель, пока не
выльете воду из топливного фильтра, это
позволит предотвратить повреждение дви-
гателя. Дополнительную информацию см. в
пункте "Слив водоотделителя для топлива"
главы "Дилерское обслуживание" в разделе
"Сервисное и техническое обслуживание".
Световойиндикатор отключения
предупреждения о лобовом столк-
новении — если установлен
Этот индикатор указывает на то, что пре-
дупреждение о лобовом столкновении от-
ключено.
— Индикаторная лампа 4WD
Low (Полный привод при понижен-
ных оборотах) — при наличии
Этот индикатор сообщает о включенном
режиме полного привода при ПОНИЖЕН-
НЫХ оборотах. В этом случае передний и
задний карданные валы механически
сцепляются, чтобы передние и задние ко-
леса вращались с одинаковой скоростью.
Пониженные обороты обеспечивают по-
вышенное передаточное число передачи
для обеспечения увеличенного крутящего
момента на колесах.
Дополнительную информацию о работе
полного привода и его правильной экс-
плуатации см. в главе «Работа в режиме
полного привода — если установлен»
раздела «Запуск двигателя и управление
автомобилем».
— Индикаторная лампа НЕЙ-
ТРАЛИ — При наличии
Этот индикатор предупреждает водителя
о том, что полноприводная раздаточная
коробка находится в режиме НЕЙТРАЛЬ
и что передний и задний карданные валы
отключены от трансмиссии.
— Индикатор задней противо-
туманной фары — при наличии
Данная индикаторная лампа загорается
при включении задних противотуманных
фар.
— Индикаторная лампа блоки-
ровки задней оси
Индикатор сигнализирует о включении
блокировки дифференциала задней оси.
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
80

Световые индикаторы зеленого
цвета
— Индикатор настройки адап-
тивного круиз-контроля (ACC), впе-
реди обнаружен автомобиль — при
наличии
Этот индикатор загорается при включе-
нии адаптивного круиз-контроля (ACC) с
заданными значениями и при наличии
впереди идущего автомобиля. Дополни-
тельную информацию см. в пункте "Адап-
тивный круиз-контроль (ACC)" раздела
"Запуск и эксплуатация".
— Индикатор настройки адап-
тивного круиз-контроля (ACC), впе-
реди не обнаружен автомобиль —
при наличии
Будет отображаться настройка интервала
для системы ACC при включении данной
системы. Дополнительную информацию
см. в пункте "Адаптивный круиз-контроль
(ACC)" раздела "Запуск и эксплуатация".
eco— Индикаторная лампа режима
ECO
Этот индикатор активируется при включе-
нии режима ECO.
— Индикаторная лампа уста-
новки круиз-контроля — При нали-
чии
Эта индикаторная лампа загорается,
когда система контроля скорости настро-
ена на требуемую скорость. Дополни-
тельную информацию см. в пункте "Сис-
тема управления скоростью" раздела
"Запуск двигателя и вождение автомо-
биля".
— Индикаторная лампа пере-
дних противотуманных фар — при
наличии
Данная индикаторная лампа загорается,
когда включены передние противотуман-
ные фары.
— Индикаторная лампа системы
LaneSense — При наличии
В случае обнаружения обеих разметок
полосы индикатор LaneSense непре-
рывно горит зеленым цветом, а система
активируется для подачи визуальных пре-
дупреждений и предупреждений крутя-
щего момента при намеренном уходе с
полосы. Более подробные сведения см. в
разделе «LaneSense — при наличии»
главы «Запуск двигателя и вождение
автомобиля».
— Индикаторная лампа включе-
ния стояночных фонарей/фар
Эта индикаторная лампа загорается при
включенных стояночных фонарях или фа-
рах.
81

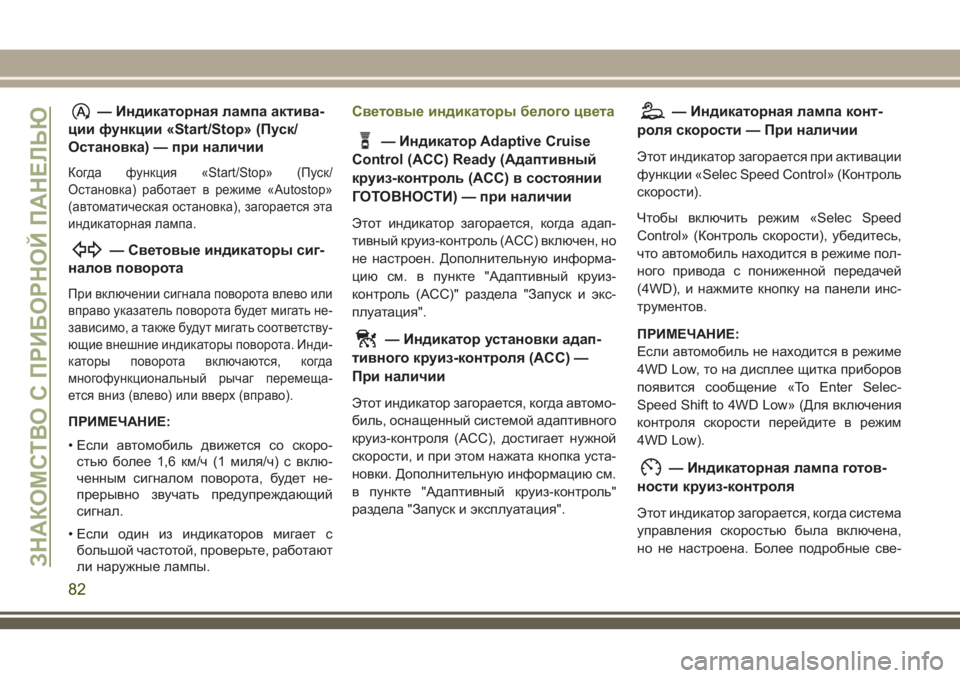

— Индикаторная лампа актива-
ции функции «Start/Stop» (Пуск/
Остановка) — при наличии
Когда функция «Start/Stop» (Пуск/
Остановка) работает в режиме «Autostop»
(автоматическая остановка), загорается эта
индикаторная лампа.
— Световые индикаторы сиг-
налов поворота
При включении сигнала поворота влево или
вправо указатель поворота будет мигать не-
зависимо, а также будут мигать соответству-
ющие внешние индикаторы поворота. Инди-
каторы поворота включаются, когда
многофункциональный рычаг перемеща-
ется вниз (влево) или вверх (вправо).
ПРИМЕЧАНИЕ:
• Если автомобиль движется со скоро-
стью более 1,6 км/ч (1 миля/ч) с вклю-
ченным сигналом поворота, будет не-
прерывно звучать предупреждающий
сигнал.
• Если один из индикаторов мигает с
большой частотой, проверьте, работают
ли наружные лампы.
Световые индикаторы белого цвета
— Индикатор Adaptive Cruise
Control (ACC) Ready (Адаптивный
круиз-контроль (ACC) в состоянии
ГОТОВНОСТИ) — при наличии
Этот индикатор загорается, когда адап-
тивный круиз-контроль (ACC) включен, но
не настроен. Дополнительную информа-
цию см. в пункте "Адаптивный круиз-
контроль (ACC)" раздела "Запуск и экс-
плуатация".
— Индикатор установки адап-
тивного круиз-контроля (ACC) —
При наличии
Этот индикатор загорается, когда автомо-
биль, оснащенный системой адаптивного
круиз-контроля (ACC), достигает нужной
скорости, и при этом нажата кнопка уста-
новки. Дополнительную информацию см.
в пункте "Адаптивный круиз-контроль"
раздела "Запуск и эксплуатация".
— Индикаторная лампа конт-
роля скорости — При наличии
Этот индикатор загорается при активации
функции «Selec Speed Control» (Контроль
скорости).
Чтобы включить режим «Selec Speed
Control» (Контроль скорости), убедитесь,
что автомобиль находится в режиме пол-
ного привода с пониженной передачей
(4WD), и нажмите кнопку на панели инс-
трументов.
ПРИМЕЧАНИЕ:
Если автомобиль не находится в режиме
4WD Low, то на дисплее щитка приборов
появится сообщение «To Enter Selec-
Speed Shift to 4WD Low» (Для включения
контроля скорости перейдите в режим
4WD Low).
— Индикаторная лампа готов-
ности круиз-контроля
Этот индикатор загорается, когда система
управления скоростью была включена,
но не настроена. Более подробные све-
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
82

дения см. в разделе «Система контроля
скорости - при наличии» главы «Пуск дви-
гателя и вождение автомобиля».
— Индикаторная лампа Hill
Descent Control (HDC) (Система по-
мощи при спуске с горы (HDC)) —
при наличии
Этот индикатор показывает, что включена
система помощи при спуске с горы (HDC).
Лампочка горит непрерывно, когда сис-
тема HDC включена. Система HDC вклю-
чается только в тех случаях, когда разда-
точная коробка находится в режиме
«4WD LOW» (режим полного привода на
пониженной передаче) и при скорости
автомобиля меньше 30 миль/ч (48 км/ч).
Если эти условия не выполнены, то при
попытке активировать систему HDC инди-
катор будет мигать.
— Индикаторная лампа системы
LaneSense — При наличии
Если система LaneSense включена, но не
активирована, индикатор LaneSense не-
прерывно горит белым. Это происходит
при обнаружении левой или правой полосразметки или их отсутствии. Если обнару-
жена только одна полоса разметки, сис-
тема будет готова подать визуальные
предупреждения о ненамеренном уходе с
этой полосы.
Более подробные сведения см. в разделе
«LaneSense — при наличии» главы «За-
пуск двигателя и вождение автомобиля».
Световые индикаторы синего цвета
— Индикаторная лампа даль-
него света
Эта индикаторная лампа горит, когда
включен дальний свет. При включенных
фарах ближнего света переведите много-
функциональный рычаг вперед (по на-
правлению к передней части автомобиля)
для включения дальнего света. Потяните
многофункциональный рычаг назад (к за-
дней части автомобиля) для выключения
дальнего света. Если дальний свет вы-
ключен, потяните рычаг на себя, чтобы
перевести его в положение кратковре-
менного включения дальнего света.
БОРТОВАЯ СИСТЕМА
ДИАГНОСТИКИ — OBD II
Автомобиль оборудован сложной бортовой
диагностической системой под названием
OBD II. Диагностическая система постоянно
следит за функционированием системы кон-
троля уровня вредных выбросов, системы
управления двигателем и автоматической
коробкой передач. Если названные системы
работают нормально, то ваш автомобиль бу-
дет обладать отличными динамическими
свойствами и высокой топливной экономич-
ностью при безусловном выполнении всех
действующих норм на токсичность выбро-
сов в атмосферу.
Если какой-либо из этих систем потребу-
ется ремонт, бортовая диагностическая
система, версия 2 (OBD II), включит инди-
катор неисправности (MIL). Кроме того,
диагностическая система запоминает
коды обнаруженных неисправностей и
другую информацию, которая может по-
мочь специалистам ремонтной мастерс-
кой при поиске причин неисправности.
Несмотря на то, что обычно автомобилем
можно управлять и буксировка не требу-
83

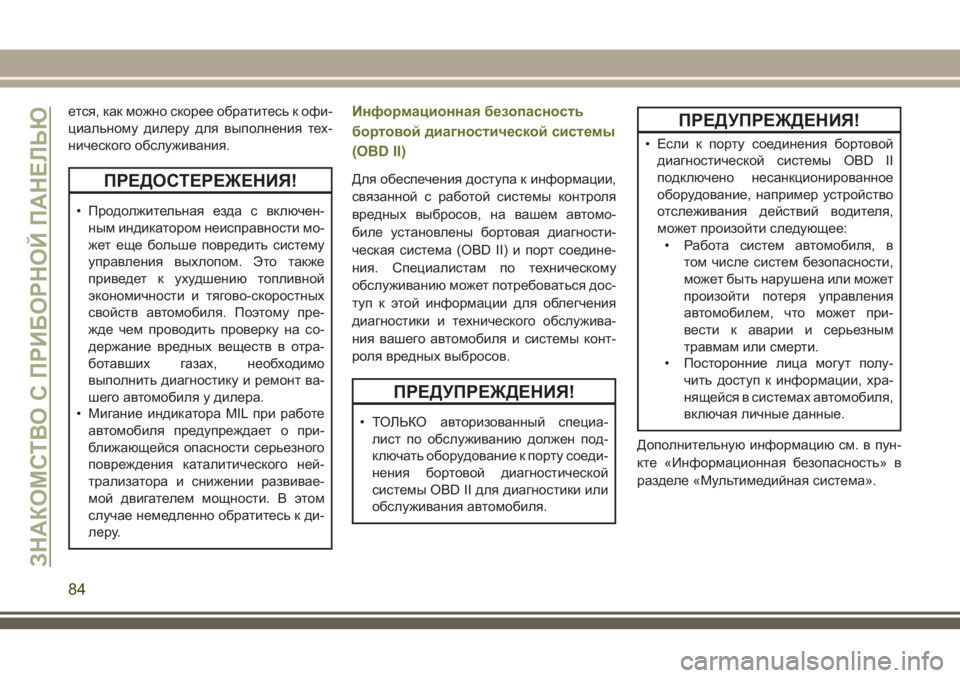

ется, как можно скорее обратитесь к офи-
циальному дилеру для выполнения тех-
нического обслуживания.
ПРЕДОСТЕРЕЖЕНИЯ!
• Продолжительная езда с включен-
ным индикатором неисправности мо-
жет еще больше повредить систему
управления выхлопом. Это также
приведет к ухудшению топливной
экономичности и тягово-скоростных
свойств автомобиля. Поэтому пре-
жде чем проводить проверку на со-
держание вредных веществ в отра-
ботавших газах, необходимо
выполнить диагностику и ремонт ва-
шего автомобиля у дилера.
• Мигание индикатора MIL при работе
автомобиля предупреждает о при-
ближающейся опасности серьезного
повреждения каталитического ней-
трализатора и снижении развивае-
мой двигателем мощности. В этом
случае немедленно обратитесь к ди-
леру.
Информационная безопасность
бортовой диагностической системы
(OBD II)
Для обеспечения доступа к информации,
связанной с работой системы контроля
вредных выбросов, на вашем автомо-
биле установлены бортовая диагности-
ческая система (OBD II) и порт соедине-
ния. Специалистам по техническому
обслуживанию может потребоваться дос-
туп к этой информации для облегчения
диагностики и технического обслужива-
ния вашего автомобиля и системы конт-
роля вредных выбросов.
ПРЕДУПРЕЖДЕНИЯ!
• ТОЛЬКО авторизованный специа-
лист по обслуживанию должен под-
ключать оборудование к порту соеди-
нения бортовой диагностической
системы OBD II для диагностики или
обслуживания автомобиля.
ПРЕДУПРЕЖДЕНИЯ!
• Если к порту соединения бортовой
диагностической системы OBD II
подключено несанкционированное
оборудование, например устройство
отслеживания действий водителя,
может произойти следующее:
• Работа систем автомобиля, в
том числе систем безопасности,
может быть нарушена или может
произойти потеря управления
автомобилем, что может при-
вести к аварии и серьезным
травмам или смерти.
• Посторонние лица могут полу-
чить доступ к информации, хра-
нящейся в системах автомобиля,
включая личные данные.
Дополнительную информацию см. в пун-
кте «Информационная безопасность» в
разделе «Мультимедийная система».
ЗНАКОМСТВО С ПРИБОРНОЙ ПАНЕЛЬЮ
84

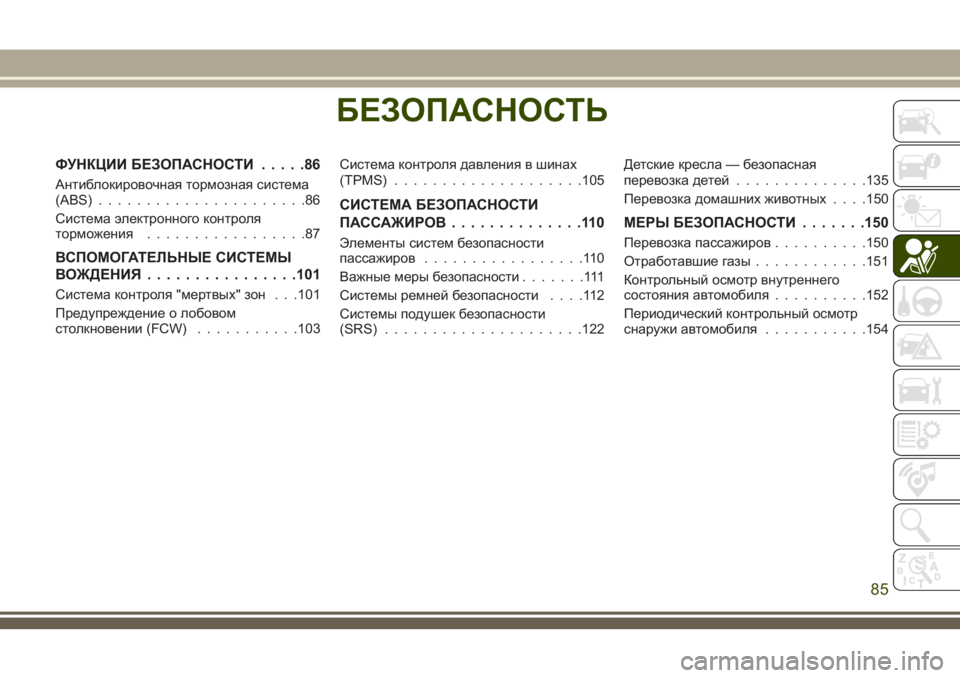

БЕЗОПАСНОСТЬ
ФУНКЦИИ БЕЗОПАСНОСТИ.....86
Антиблокировочная тормозная система
(ABS)......................86
Система электронного контроля
торможения.................87
ВСПОМОГАТЕЛЬНЫЕ СИСТЕМЫ
ВОЖДЕНИЯ................101
Система контроля "мертвых" зон . . .101
Предупреждение о лобовом
столкновении (FCW)...........103Система контроля давления в шинах
(TPMS)....................105
СИСТЕМА БЕЗОПАСНОСТИ
ПАССАЖИРОВ..............110
Элементы систем безопасности
пассажиров.................110
Важные меры безопасности.......111
Системы ремней безопасности....112
Системы подушек безопасности
(SRS).....................122Детские кресла — безопасная
перевозка детей..............135
Перевозка домашних животных. . . .150
МЕРЫ БЕЗОПАСНОСТИ.......150
Перевозка пассажиров..........150
Отработавшие газы............151
Контрольный осмотр внутреннего
состояния автомобиля..........152
Периодический контрольный осмотр
снаружи автомобиля...........154
БЕЗОПАСНОСТЬ
85

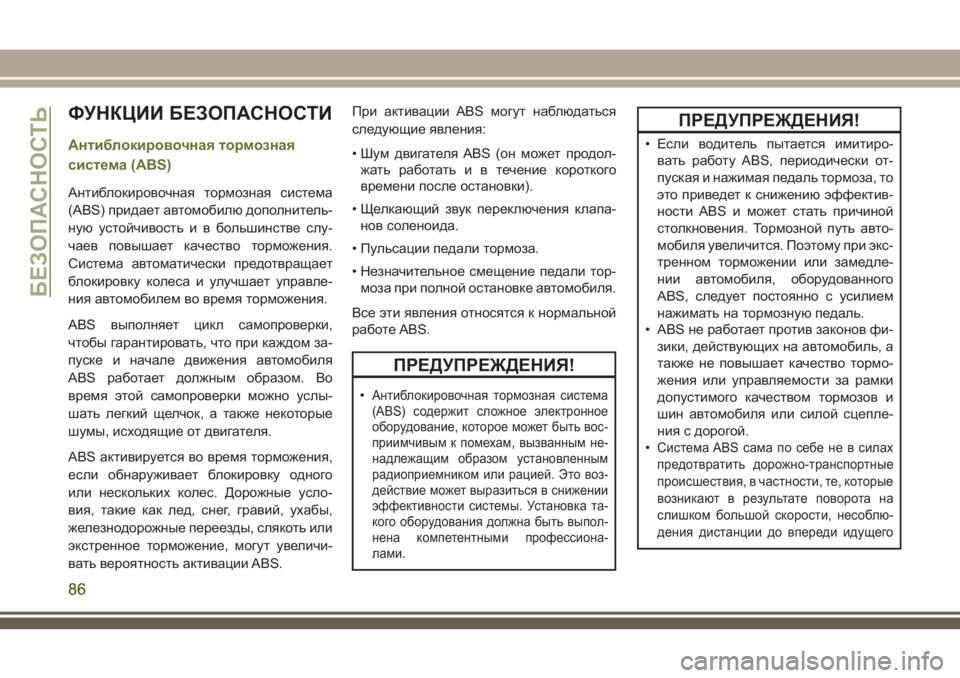

ФУНКЦИИ БЕЗОПАСНОСТИ
Антиблокировочная тормозная
система (ABS)
Антиблокировочная тормозная система
(ABS) придает автомобилю дополнитель-
ную устойчивостьивбольшинстве слу-
чаев повышает качество торможения.
Система автоматически предотвращает
блокировку колеса и улучшает управле-
ния автомобилем во время торможения.
ABS выполняет цикл самопроверки,
чтобы гарантировать, что при каждом за-
пуске и начале движения автомобиля
ABS работает должным образом. Во
время этой самопроверки можно услы-
шать легкий щелчок, а также некоторые
шумы, исходящие от двигателя.
ABS активируется во время торможения,
если обнаруживает блокировку одного
или нескольких колес. Дорожные усло-
вия, такие как лед, снег, гравий, ухабы,
железнодорожные переезды, слякоть или
экстренное торможение, могут увеличи-
вать вероятность активации ABS.При активации ABS могут наблюдаться
следующие явления:
• Шум двигателя ABS (он может продол-
жать работатьивтечение короткого
времени после остановки).
• Щелкающий звук переключения клапа-
нов соленоида.
• Пульсации педали тормоза.
• Незначительное смещение педали тор-
моза при полной остановке автомобиля.
Все эти явления относятся к нормальной
работе ABS.
ПРЕДУПРЕЖДЕНИЯ!
•Антиблокировочная тормозная система
(ABS) содержит сложное электронное
оборудование, которое может быть вос-
приимчивым к помехам, вызванным не-
надлежащим образом установленным
радиоприемником или рацией. Это воз-
действие может выразиться в снижении
эффективности системы. Установка та-
кого оборудования должна быть выпол-
нена компетентными профессиона-
лами.
ПРЕДУПРЕЖДЕНИЯ!
• Если водитель пытается имитиро-
вать работу ABS, периодически от-
пуская и нажимая педаль тормоза, то
это приведет к снижению эффектив-
ности ABS и может стать причиной
столкновения. Тормозной путь авто-
мобиля увеличится. Поэтому при экс-
тренном торможении или замедле-
нии автомобиля, оборудованного
ABS, следует постоянно с усилием
нажимать на тормозную педаль.
• ABS не работает против законов фи-
зики, действующих на автомобиль, а
также не повышает качество тормо-
жения или управляемости за рамки
допустимого качеством тормозов и
шин автомобиля или силой сцепле-
ния с дорогой.
•
Система ABS сама по себе не в силах
предотвратить дорожно-транспортные
происшествия, в частности, те, которые
возникают в результате поворота на
слишком большой скорости, несоблю-
дения дистанции до впереди идущего
БЕЗОПАСНОСТЬ
86

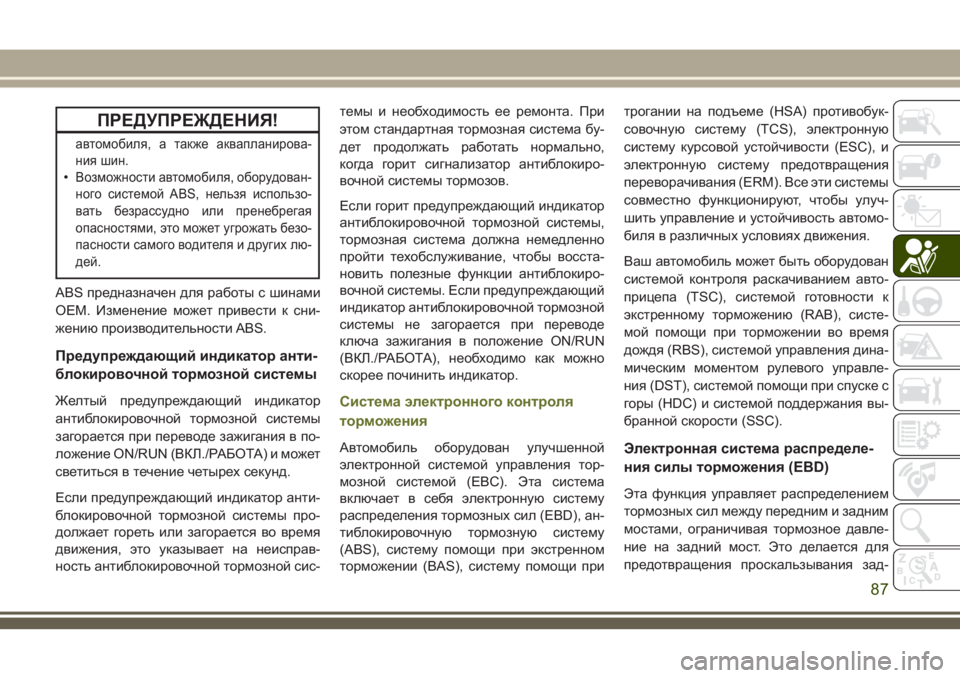

ПРЕДУПРЕЖДЕНИЯ!
автомобиля, а также аквапланирова-
ния шин.
•Возможности автомобиля, оборудован-
ного системой ABS, нельзя использо-
вать безрассудно или пренебрегая
опасностями, это может угрожать безо-
пасности самого водителя и других лю-
дей.
ABS предназначен для работы с шинами
OEM. Изменение может привести к сни-
жению производительности ABS.
Предупреждающий индикатор анти-
блокировочной тормознойсистемы
Желтый предупреждающий индикатор
антиблокировочной тормозной системы
загорается при переводе зажигания в по-
ложение ON/RUN (ВКЛ./РАБОТА) и может
светиться в течение четырех секунд.
Если предупреждающий индикатор анти-
блокировочной тормозной системы про-
должает гореть или загорается во время
движения, это указывает на неисправ-
ность антиблокировочной тормозной сис-темы и необходимость ее ремонта. При
этом стандартная тормозная система бу-
дет продолжать работать нормально,
когда горит сигнализатор антиблокиро-
вочной системы тормозов.
Если горит предупреждающий индикатор
антиблокировочной тормозной системы,
тормозная система должна немедленно
пройти техобслуживание, чтобы восста-
новить полезные функции антиблокиро-
вочной системы. Если предупреждающий
индикатор антиблокировочной тормозной
системы не загорается при переводе
ключа зажигания в положение ON/RUN
(ВКЛ./РАБОТА), необходимо как можно
скорее починить индикатор.Система электронного контроля
торможения
Автомобиль оборудован улучшенной
электронной системой управления тор-
мозной системой (EBC). Эта система
включает в себя электронную систему
распределения тормозных сил (EBD), ан-
тиблокировочную тормозную систему
(ABS), систему помощи при экстренном
торможении (BAS), систему помощи притрогании на подъеме (HSA) противобук-
совочную систему (TCS), электронную
систему курсовой устойчивости (ESC), и
электронную систему предотвращения
переворачивания (ERM). Все эти системы
совместно функционируют, чтобы улуч-
шить управление и устойчивость автомо-
биля в различных условиях движения.
Ваш автомобиль может быть оборудован
системой контроля раскачиванием авто-
прицепа (TSC), системой готовности к
экстренному торможению (RAB), систе-
мой помощи при торможении во время
дождя (RBS), системой управления дина-
мическим моментом рулевого управле-
ния (DST), системой помощи при спуске с
горы (HDC) и системой поддержания вы-
бранной скорости (SSC).Электронная система распределе-
ния силы торможения (EBD)
Эта функция управляет распределением
тормозных сил между передним и задним
мостами, ограничивая тормозное давле-
ние на задний мост. Это делается для
предотвращения проскальзывания зад-
87

них колес во избежание неустойчивости
машины и для предотвращения срабаты-
вания ABS на заднем мосту раньше, чем
на переднем.
Тормознаясистема, предупреди-
тельный световойиндикатор
Красный предупреждающий индикатор
тормозной системы загорается при пере-
воде зажигания в положение ON (ВКЛ.)/
RUN (РАБОТА) и может светиться в тече-
ние четырех секунд.
Если предупреждающий индикатор тормоз-
ной системы продолжает гореть или загора-
ется во время движения, это указывает на
неисправность тормозной системы и необ-
ходимость немедленного ремонта. Если
предупреждающий индикатор тормозной
системы не загорается при переводе зажи-
гания в положение ON (ВКЛ.)/RUN (РА-
БОТА), необходимо как можно скорее почи-
нить индикатор.
Система экстренного торможения
(BAS)
Система BAS разработана для улучшения
тормозных способностей автомобиля при
аварийном торможении. Система узнает си-
туацию аварийного торможения по скорости
и количеству нажатий на тормоз и приме-
няет оптимальное давление тормозов. Это
может помочь уменьшить тормозной путь.
Система BAS дополняет антиблокировоч-
ную тормозную систему (ABS). Система BAS
срабатывает при очень быстром нажатии на
тормоз. Для получения оптимального ре-
зультата, следует нажимать на тормоз не-
прерывно во время торможения (не тормо-
зить прерывисто). Не уменьшайте давление
на педаль тормоза пока Вы хотите притор-
мозить автомобиль. Если Вы отпускаете пе-
даль тормоза, система BAS деактивируется.
ПРЕДУПРЕЖДЕНИЯ!
Система BAS не работает против зако-
нов физики, действующих на автомо-
биль, а также не повышает существую-
щую силу сцепления колес с дорогой.
Система BAS сама по себе не в силах
предотвратить дорожно-транспортные
происшествия, в частности, те, кото-
рые возникают в результате поворота
на слишком большой скорости, движе-
ния по очень скользкой поверхности, а
также аквапланирования шин. Возмож-
ности автомобиля, оборудованного
системой BAS, нельзя использовать
безрассудно или пренебрегая опаснос-
тями, это может угрожать безопасности
самого водителя и других людей.
БЕЗОПАСНОСТЬ
88
