Гнездо Плоские предохранители Картриджный плавкий
предохранительОписание
F55 10 АКрасный – Датчики контроля «мертвых» зон / Камера заднего вида,
переключатель подогрева задних сидений
(*)
F56 15 АГолубой – Модуль узла зажигания (IGNM) / KIN / Узел радиосигна-
лов / Электрическая блокировка рулевой колонки (ESCL),
двойной порт USB – задняя консоль
(*)
F57 20 АЖелтый – Левый стоп-сигнал / Указатели поворота буксировочного
устройства - при наличии
F58 10 АКрасный – Модуль классификации пассажира/VSM/TT Mod/ESCL
(*)
F59 – 30 АРозовый Модуль управления трансмиссией (DTCM) — при нали-
чии
(*)
F60 20 АЖелтый – Розетка питания — центральная консоль
(*)
F61 20 АЖелтый – Правый стоп-сигнал / Указатели поворота буксировочного
устройства - при наличии
F62 20 АЖелтый – Противообледенитель лобового стекла — при наличии
F63 20 АЖелтый – Передние сиденья с подогревом/вентиляцией - при нали-
чии
F64 20 АЖелтый – Задние сиденья с подогревом – при наличии
249

Гнездо Плоские предохранители Картриджный плавкий
предохранительОписание
F65 10 АКрасный – Датчик температуры внутри автомобиля / Датчик влаж-
ности / Модуль системы помощи водителю (DASM) / По-
мощь при парковке (PAM)
(*)
F66 15 АГолубой – HVAC (ECC) / Щиток приборов (IPC) / Шлюзовый модуль
(*)
F67 – – Не используется
F68 – – Не используется
F69 10 АКрасный – Переключатель раздаточной коробки (TSBM) / Активная
шторка радиатора (AGS) — для автомобилей с бензино-
вым двигателем
(*)
F70 5 АЖелто-коричневый – Интеллектуальный датчик аккумуляторной батареи (IBS)
(*)
F71 – – Не используется
F72 10 АКрасный – Обогрев зеркал (бензиновые двигатели) / Датчик PM (ди-
зельные двигатели)
F73 – 20 АГолубой Датчик NOX №1 и №2 / Задний ход буксировочного ус-
тройства (NAFTA и бензин)
(*)
F74 – 30 АРозовый Обогреватель заднего стекла (EBL)
F75 20 АЖелтый – Прикуриватель — при наличии
F76 20 АЖелтый – Модуль заднего дифференциала (RDM) - при наличии
(*)
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
250

Гнездо Плоские предохранители Картриджный плавкий
предохранительОписание
F77 10 АКрасный – Модуль громкой связи, переключатель педали тормоза
(*)
F78 10 АКрасный – Порт диагностики/ Цифровое телевидение / TBM
(*)
F79 10 АКрасный – Встроенный центральный блок (ICS)/Электрический стоя-
ночный тормоз (EPB) SW/Модуль проигрывателя компакт-
дисков/Модуль рулевого управления (SCCM)/HVAC/Щиток
приборов (IPC)
(*)
F80 20 АЖелтый – Радиоприемник
F81 – – Выбираемое пользователем расположение источника пи-
тания для розетки питания F91
(*)
F82 5 АЖелто-коричневый – Шлюзовый модуль кибербезопасности
(*)
F83 – 20 АГолубой
30 АРозовыйБлок управления двигателем (бензиновые двигатели)
Модуль SCU (дизельные двигатели)
(*)
F84 – 30 АРозовый Электрический стояночный тормоз (EPB) — левый
(*)
F85 15 АГолубой – (CSWM) Рулевое колесо с подогревом
F86 20 АЖелтый – Звуковые сигналы
F87 – – Не используется
251

Гнездо Плоские предохранители Картриджный плавкий
предохранительОписание
F88 10 АКрасный – Индикатор непристегнутого ремня безопасности (SBR) /
Интеллектуальная камера
(*)
F89 15 АГолубой – Автоматическая регулировка уровня фар (при наличии) /
фара
F90 – – Не используется
F91 20 АЖелтый – Задняя розетка электропитания — при наличии — выби-
рается пользователем
(*)
F92 – – Не используется
F93 – 40 АЗеленый Модуль тормозной системы (BSM) — электродвигатель
насоса
(*)
F94 – 30 АРозовый Электрический стояночный тормоз (EPB) — правый
(*)
F95 10 АКрасный – Модуль люка крыши / Модуль датчика дождя (LRSM) /
Модуль электрохромного зеркала (ECMM) / Двойной порт
USB (задний) / Подсветка консоли розетки питания / Циф-
ровое телевидение
F96 10 АКрасный – Контроллер безопасности пассажиров (ORC) / (Подушка
безопасности)
(*)
F97 10 АКрасный – Контроллер безопасности пассажиров (ORC) / (Подушка
безопасности)
(*)
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
252

Гнездо Плоские предохранители Картриджный плавкий
предохранительОписание
F98 25 АБесцветный – Усилитель аудиосистемы / ANC
F99 – – Не используется
F100 – – Не используется
Прерыватели цепи
CB1 30 А* Сиденье с электроприводом (водитель)
CB2 30 А* Сиденье с электроприводом (пассажир)
CB3 25 АЭлектрический стеклоподъемник
* Мини-предохранитель 30A заменен ав-
томатическим выключателем 25А
Внутренние предохранители
Внутренняя панель предохранителей расположена на модуле управления кузова (BCM) в пассажирском салоне с левой стороны
панели приборов под щитком приборов.
Гнездо Плоские предохранители Описание
F32 10 АКрасный Освещение салона
F36 10 АКрасный Модуль/сирена охранной сигнализации – при наличии
F38 20 АЖелтыйЗамки дверей – Разблокировка, все замки
(*)
F43 20 АЖелтый Насос переднего омывателя
F48 25 АБесцветный Задняя противотуманная фара, левая/правая – при наличии
F49 7,5 АКоричневый Валик поясничной поддержки
F50 7,5 АКоричневый Коврик беспроводной зарядки – при наличии
253

Гнездо Плоские предохранители Описание
F51 7,5 АКоричневыйПереключатель водительского окна/зеркала с электроприводом –
при наличии
F53 7,5 АКоричневый Порт UCI (USB и AUX)
F89 15 АГолубой Замки дверей – Разблокировка, дверь водителя
F91 7,5 АКоричневый Левая передняя противотуманная фара (низкая и высокая линии)
F92 7,5 АКоричневый Правая передняя противотуманная фара (высокая линия)
F93 10 АКрасный Ближний свет, правый
ЗАМЕНА
ПОВРЕЖДЕННОГО
КОЛЕСА
ПРЕДУПРЕЖДЕНИЯ!
• Не производите замену колеса со
стороны проезжей части, если авто-
мобиль припаркован вблизи от до-
роги. Чтобы обезопасить себя во
время работы с домкратом или за-
мены поврежденного колеса, выбе-
рите место, достаточно удаленное от
края проезжей части дороги.
• Опасно залезать под автомобиль,
поднятый на домкрате. Автомобиль
ПРЕДУПРЕЖДЕНИЯ!
может сорваться с домкрата и упасть
на находящегося под ним человека.
Это может привести к тяжелым трав-
мам. Следите за тем, чтобы части
вашего тела не находились под авто-
мобилем, поднятым на домкрате.
Если вам необходимо выполнить ра-
боты под поднятым автомобилем,
обратитесь на сервисную станцию,
где автомобиль поднимут на подъем-
нике.
• Не запускайте двигатель и не остав-
ляйте его работающим, когда авто-
мобиль поднят на домкрате.
ПРЕДУПРЕЖДЕНИЯ!
• Домкрат, которым укомплектован
ваш автомобиль, предназначен
только для замены колес. Не следует
использовать домкрат для подъема
автомобиля с целью его ремонта. Пе-
ред тем как поднять автомобиль на
домкрате, установите его на ровную
горизонтальную площадку с твердым
покрытием. Запрещается поднимать
автомобиль с помощью домкрата на
скользких или обледенелых площад-
ках.
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
254

Место хранения домкрата/запасного
колеса
Домкрат, противооткатные башмаки и за-
пасное колесо расположены под наполь-
ной панелью багажного отделения за зад-
ним сиденьем.
1. Откройте дверь багажного отделения.
2. Поднимите ручку напольной панели
багажного отделения, затем снимите
крышку доступа, чтобы найти гнездо и
инструменты.
3. Переведите крючок на задней стороне
напольной панели в разложенное по-
ложение и поместите его над верхним
выступом корпуса и уплотнением, пре-
дохраняющим от атмосферных осад-
ков. Это обеспечивает удержание на-
польной панели в поднятом
положении при извлечении домкрата и
запасного колеса.
4. Снимите крепеж домкрата и запасного
колеса.
5. Уберите башмаки.6. Выньте из автомобиля домкрат рычаж-
ного типа вместе с ключом для колес-
ных болтов. Для того чтобы отсоеди-
нить ключ для колесных болтов,
поверните винт домкрата влево.
ПРИМЕЧАНИЕ:
Рукоятка домкрата крепится к боковой
стороне домкрата в двух точках. Если
домкрат частично развернут, натяже-
ние между двумя точками удерживает
рукоятку домкрата на месте.
7. Выньте запасное колесо.
ПРЕДУПРЕЖДЕНИЯ!
Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае дорожно-
транспортного происшествия или рез-
кого торможения и стать причиной
травмирования пассажиров. Всегда
храните домкрат, инструмент и запас-
ное колесо в специально предназна-
ченных для этого местах. Как можно
скорее отремонтируйте или замените
поврежденное (спущенное) колесо.
Подготовка автомобиля к подъему
на домкрате
1. Установите автомобиль на прочной
ровной поверхности как можно
дальше от дорожного полотна. Избе-
гайте обледеневших или скользких
участков.
ПРЕДУПРЕЖДЕНИЯ!
Не производите замену колеса со сто-
роны проезжей части, если автомо-
биль припаркован вблизи от дороги.
Чтобы обезопасить себя во время ра-
боты с домкратом или замены повреж-
денного колеса, выберите место, до-
статочно удаленное от проезжей части.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА (ав-
томатическая коробка передач) или
ЗАДНИЙ ХОД (механическая коробка
передач).
5. ВЫКЛЮЧИТЕ зажигание.
255

6. Зафиксируйте колесо, расположенное
напротив домкрата по диагонали, ус-
тановив под передней и задней час-
тями колеса противооткатные баш-
маки. Например, если заменяется
правое переднее колесо, то упоры
следует поставить под левое заднее
колесо.
ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом в
салоне не должны находиться пасса-
жиры.Подготовка автомобиля к подъему
на домкрате
ПРЕДУПРЕЖДЕНИЯ!
Во избежание получения травм и по-
вреждения автомобиля строго выпол-
няйте эти рекомендации по замене ко-
лес.
• Перед подъемом автомобиля уста-
новите его на твердой ровной повер-
хности как можно дальше от края до-
роги.
• Включите аварийную сигнализацию.
• Зафиксируйте колесо, расположен-
ное по диагонали напротив колеса,
подлежащего замене.
• Надежно закрепите стояночный тор-
моз и установите автоматическую ко-
робку передач в положение ПАР-
КОВКА, а механическую коробку
передач—вположение ЗАДНИЙ
ХОД.
• Никогда не запускайте двигатель,
если автомобиль поднят домкратом.
• Не допускайте нахождения кого-либо
в поднятом домкратом автомобиле.
ПРЕДУПРЕЖДЕНИЯ!
• Не залезайте под автомобиль, под-
нятый домкратом. Если вам необхо-
димо выполнить работы под подня-
тым автомобилем, обратитесь на
сервисную станцию, где автомобиль
поднимут на подъемнике.
• Используйте домкрат только в ука-
занном положении и для подъема
автомобиля при замене колес.
• При работе вблизи шоссе уделяйте
особое внимание дорожному движе-
нию.
• Для обеспечения надежного положе-
ния запасных колес, спущенных или
накачанных, они должны распола-
гаться штоками клапанов к земле.
Противооткатные башмаки
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
256

ПРЕДОСТЕРЕЖЕНИЯ!
Устанавливайте домкрат под автомо-
билем только в точках, указанных в Ин-
струкции по использованию домкрата.
1. Извлеките запасное колесо, домкрат,
противооткатные башмаки и ключ для
колесных болтов.2. При наличии алюминиевых колес, на
которых колпак ступицы закрывает ко-
лесные болты, аккуратно подденьте
колпак ключом для болтов перед подъ-
емом автомобиля.
3. Перед тем как поднять автомобиль, с
помощью ключа для болтов ослабьте
колесные болты на колесе со спущен-
ной шиной, не откручивая их до конца.
Проверните колесные болты против
часовой стрелки на один оборот, когда
колесо еще находится на земле.
4. Установите домкрат под областью
подъема, самой близкой к спущенной
шине. Поверните винт домкрата по ча-
совой стрелке, чтобы зафиксировать
седло домкрата и область подъема
ребра порога, центрируя седло домк-
рата внутри прорези в облицовке
порога.
Предупреждающая табличка
Точки установки домкрата
Поддомкрачивание сзади
257

5. Поднимайте автомобиль на мини-
мальную высоту, достаточную для за-
мены колеса.
ПРЕДУПРЕЖДЕНИЯ!
Подъем автомобиля на высоту больше
необходимой делает его менее устой-
чивым. Автомобиль может сорваться с
домкрата и травмировать находящихся
поблизости людей. Поэтому всегда
ПРЕДУПРЕЖДЕНИЯ!
поднимайте автомобиль только на ми-
нимальную высоту, достаточную для
замены колеса.
6. Снимите болты крепления колеса и
колесо.
7. Извлеките установочный штифт из
узла домкрата и вкрутите штифт в сту-
пицу колеса, чтобы обеспечить за-
крепление запасного колеса.
8. Установите запасное колесо.
ПРЕДОСТЕРЕЖЕНИЯ!
Следите за тем, чтобы при установке
запасное колесо было обращено кол-
пачками ниппелей наружу. Неправиль-
ная установка запасного колеса может
стать причиной повреждения автомо-
биля.ПРИМЕЧАНИЕ:
• Для автомобилей данной комплекта-
ции не пытайтесь установить колпак
ступицы или декоративный колпак
на компактное запасное колесо.
• Дополнительную информацию об
использовании и эксплуатации за-
пасного колеса см. в главе "Шины"
раздела "Сервис и техническое об-
служивание" в руководстве
пользователя.
9. Установите колесные болты резьбо-
вым концом в сторону колеса. Слегка
затяните колесные болты.ПРЕДУПРЕЖДЕНИЯ!
Во избежание соскальзывания автомо-
биля с домкрата не затягивайте гайки
крепления колес полностью, пока авто-
мобиль не будет опущен на землю. Не-
соблюдение этого требования может
привести к серьезным травмам.
10. Опустите автомобиль на землю, вра-
щая ручку домкрата против часовой
стрелки.

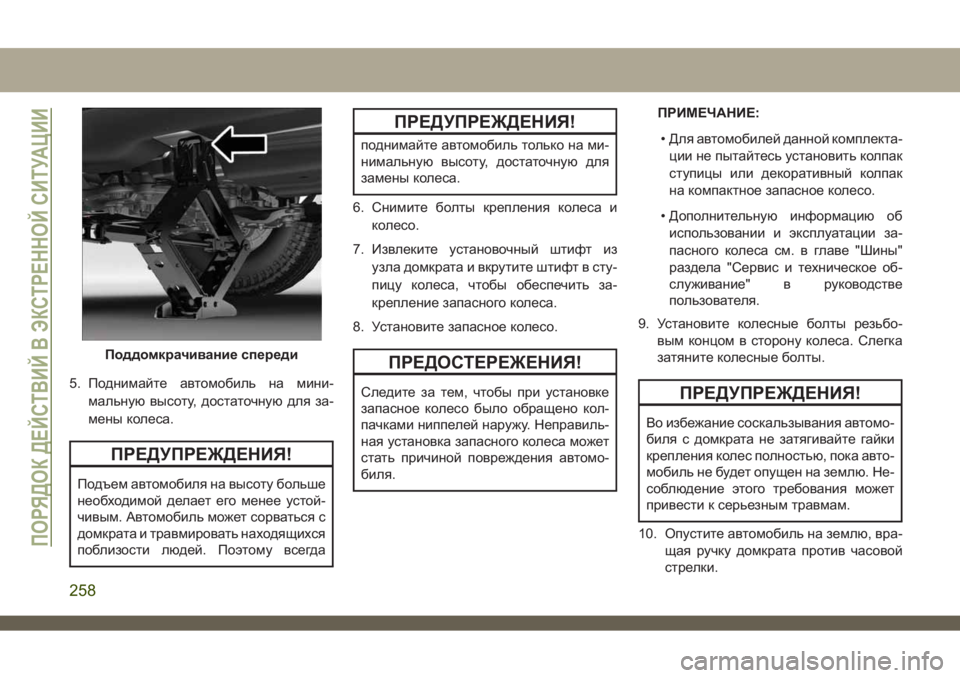

Поддомкрачивание спереди
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
258
