JEEP CHEROKEE 2019 Drift- och underhållshandbok (in Swedish)
Manufacturer: JEEP, Model Year: 2019, Model line: CHEROKEE, Model: JEEP CHEROKEE 2019Pages: 352, PDF Size: 6.01 MB
Page 41 of 352
Regnavkänningssystemet har skyddsfunktio-
ner för torkarblad och -armar och fungerar
inte under följande förhållanden:
•Låg yttertemperatur– När tändningen slås
på (ON), kommer regnavkänningssystemet
inte att sättas i gång förrän torkarreglaget
har aktiverats, fordonshastigheten över-
stiger 3 mph (5 km/tim) eller yttertempera-
turen är över 32 °F (0 °C).
•Växellådan i NEUTRAL-läget– När tänd-
ningen är påslagen (ON) och växellådan är i
NEUTRAL-läget kommer regnavkännings-
systemet inte att sättas igång förrän torkar-
reglaget aktiverats, fordonshastigheten
överstiger 3 mph (5 km/tim) eller växel-
väljaren flyttats från NEUTRAL-läget.Avaktivering vid fjärrstart– På fordon utrust-
ade med fjärrstartsystem startar inte regnav-
känningsfunktionen när fordonet är i fjärr-
startläge. När föraren är i fordonet och har
placerat tändningslåset i RUN-läge, återupp-
tas regnavkänningsläget, om det har valts,
och inga andra upphävningsförhållanden
(som nämnts tidigare) existerar.
Bakrutetorkare/-spolare
Reglagen för bakrutetorkare/-spolare sitter på
spaken för vindrutetorkare/-spolare till höger
om rattstången. De bakre torkarna/spolarna
styrs med ett vridreglage mitt på spaken.
Vrid spakens mellersta del uppåt till första
fasta läget, för intervalltorkning och till andra
fasta läget för kontinuerlig bakrutetorkning.För att använda spolaren, tryck spaken
framåt och håll kvar så länge spolning öns-
kas. Om spakänden trycks in när den är i
intervalläge startas torkarna och förblir akti-
verade under flera torkarsvep efter det att
spakänden släppts, varefter de återgår till det
tidigare inställda intervalläget.
39
Page 42 of 352

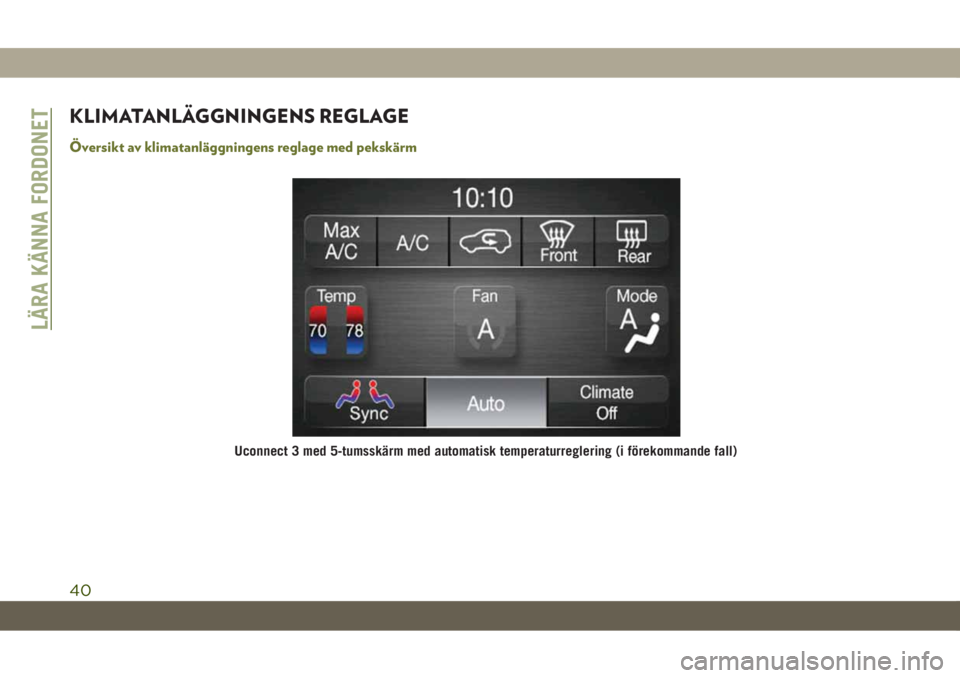

KLIMATANLÄGGNINGENS REGLAGE
Översikt av klimatanläggningens reglage med pekskärm
Uconnect 3 med 5-tumsskärm med automatisk temperaturreglering (i förekommande fall)
LÄRA KÄNNA FORDONET
40
Page 43 of 352

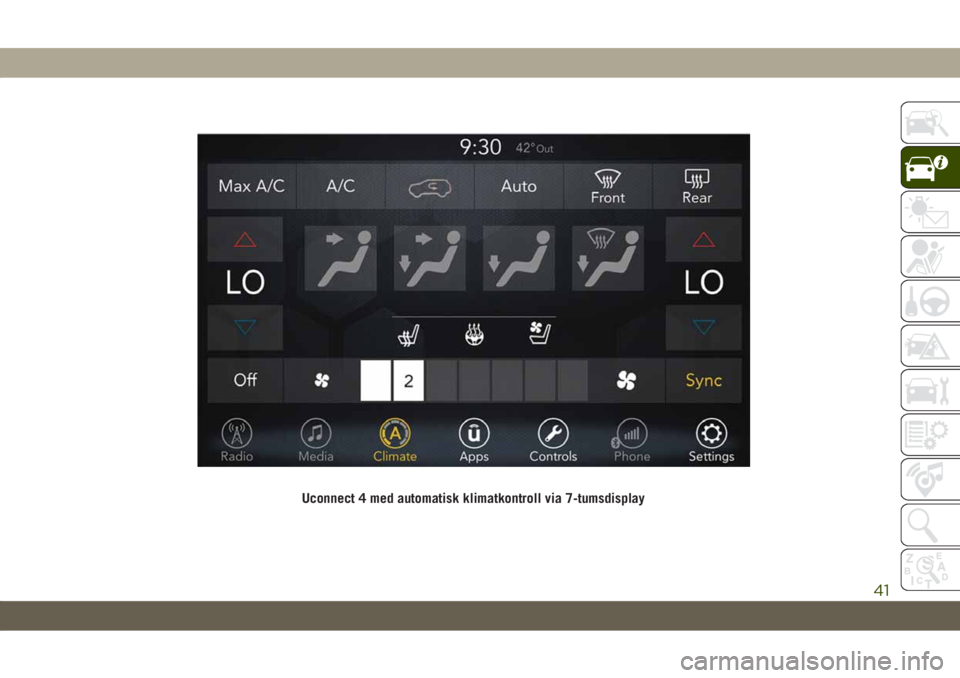

Uconnect 4 med automatisk klimatkontroll via 7-tumsdisplay
41
Page 44 of 352

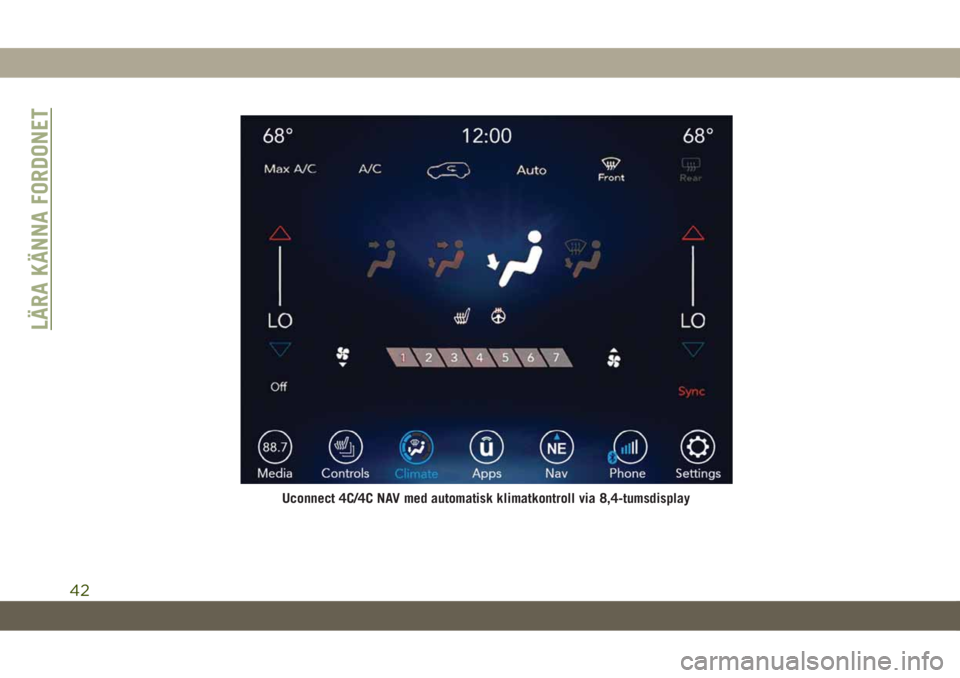

Uconnect 4C/4C NAV med automatisk klimatkontroll via 8,4-tumsdisplay
LÄRA KÄNNA FORDONET
42
Page 45 of 352

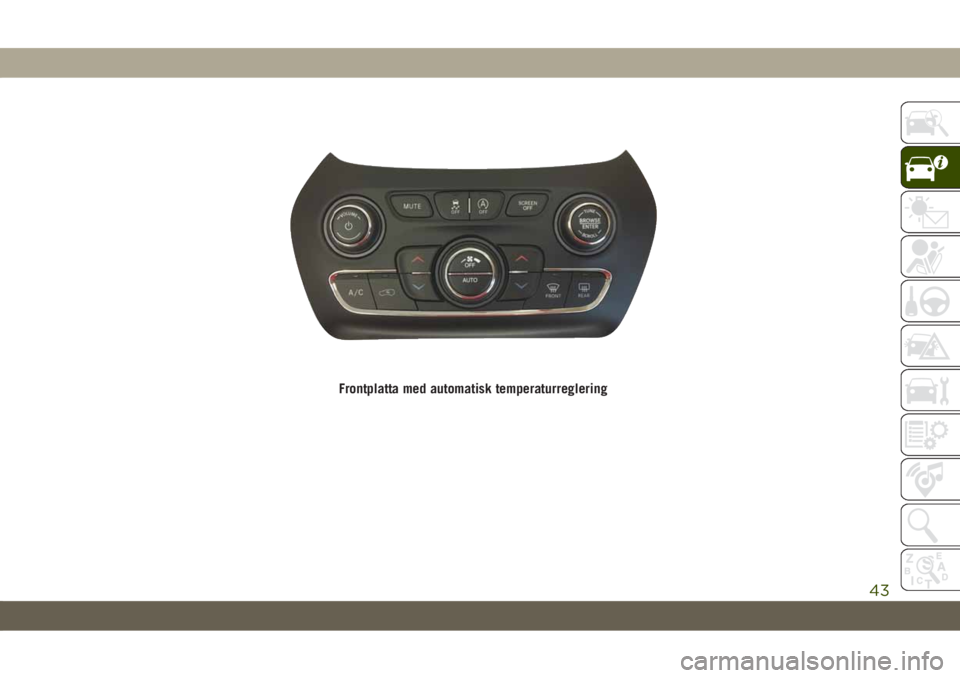

Frontplatta med automatisk temperaturreglering
43
Page 46 of 352
Beskrivning av klimatanläggningens reglage med pekskärm
Ikon Beskrivning
Knappen MAX A/C
Tryck in och släpp knappen för att ändra den aktuella inställningen – indikatorlampan tänds när MAX A/C är på. Genom
att trycka in och släppa knappen igen går MAX A/C-funktionen över till manuellt läge och MAX A/C-indikatorn slocknar.
Knappen A/C
Tryck in och släpp för att ändra den aktuella inställningen – indikatorlampan tänds när A/C är på.
Återcirkulationsknapp
Tryck in och släpp upp den här knappen på pekskärmen (eller tryck på knappen på instrumentpanelens front) för att
ställa om systemet mellan återcirkulationsläge och läge för insläpp av luft utifrån. Återcirkulation kan användas om luf-
ten utanför innehåller rök, lukt eller damm, eller om den har hög luftfuktighet. Återcirkulation kan användas i alla lägen.
Luftkonditioneringen kan stängas av manuellt utan att du behöver ändra fördelningsreglaget. Kontinuerlig användning
av återcirkulationsläget kan göra luften i kupén kvav och leda till att rutorna blir immiga. Längre tids användning av
detta läge rekommenderas inte.
AUTO-knappen – tillval
Reglerar automatiskt temperaturen inne i kupén genom att luftflödets fördelning och mängd justeras. Med den här
knappen ställer du om systemet mellan manuellt läge och automatiska lägen. Se ”Automatisk drift” i det här avsnittet
för mer information.
LÄRA KÄNNA FORDONET
44
Page 47 of 352
Ikon Beskrivning
FRONT
Knapp för vindrutedefroster
Tryck på och släpp pekskärmsknappen, eller tryck in och släpp knappen på manöverpanelen, för att ändra den aktuella
luftflödesinställningen till defrosterläge. Indikatorlampan tänds när den här funktionen är på. Luften kommer från de-
frostern och från sidorutornas imborttagningsmunstycken. När defrosterknappen väljs kan fläkthastigheten komma att
öka. Använd defrosterläget med maximala temperaturinställningar för att få bästa resultat för avfrostning och avimning
på vindrutan och sidorutorna. Om vindrutedefrosterknappen manövreras återgår klimatsystemet till den föregående in-
ställningen.
REAR
Bakrutedefroster
Tryck in och släpp knappen på pekskärmen eller tryck in och släpp knappen på fronten för att aktivera bakrutedefrostern
och de eluppvärmda sidobackspeglarna (tillval). En indikatorlampa tänds när bakrutedefrostern är på. Bakrutedefrostern
stängs automatiskt av efter tio minuter.
Uconnect 3
Uconnect 4/4C/4C NAV
Temperatur på förar- och passagerarsidan: uppåt- och nedåtknappar
Ger föraren och passageraren oberoende temperaturreglering. Tryck på den röda knappen på instrumentpanelens front
eller pekskärmen, eller tryck på och dra temperaturstapeln mot den röda pilen på pekskärmen, för högre temperatur.
Tryck på den blå knappen på instrumentpanelens front eller pekskärmen, eller tryck på och dra temperaturstapeln mot
den blå pilen på pekskärmen, för svalare temperatur.
OBS!
Siffrorna på temperaturdisplayen visas bara om systemet är utrustat med en automatisk klimatanläggning.
45
Page 48 of 352

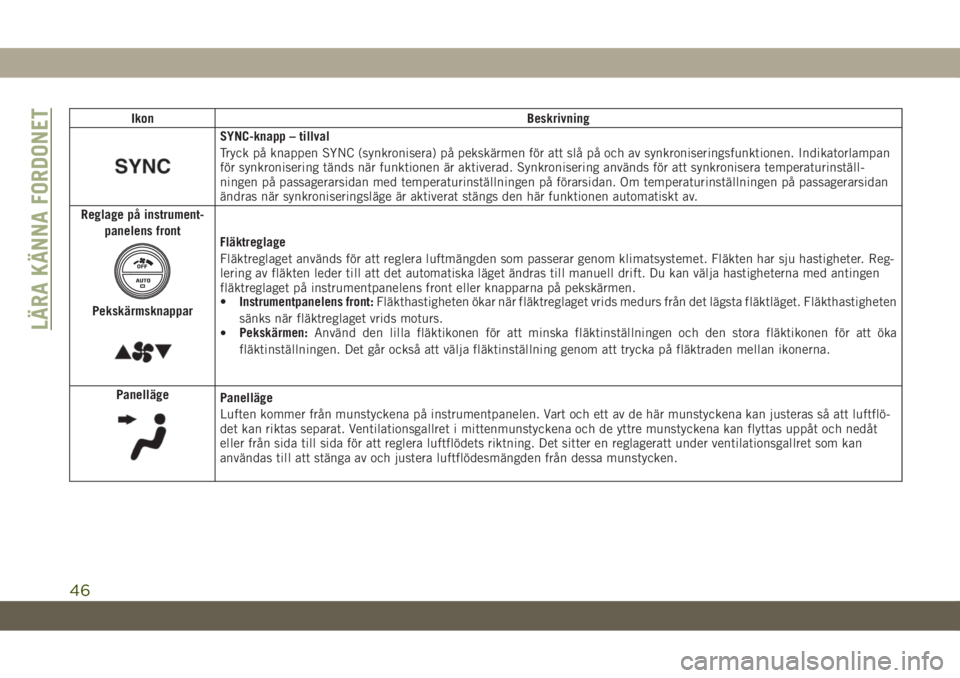

Ikon Beskrivning
SYNC-knapp – tillval
Tryck på knappen SYNC (synkronisera) på pekskärmen för att slå på och av synkroniseringsfunktionen. Indikatorlampan
för synkronisering tänds när funktionen är aktiverad. Synkronisering används för att synkronisera temperaturinställ-
ningen på passagerarsidan med temperaturinställningen på förarsidan. Om temperaturinställningen på passagerarsidan
ändras när synkroniseringsläge är aktiverat stängs den här funktionen automatiskt av.
Reglage på instrument-
panelens front
Pekskärmsknappar
Fläktreglage
Fläktreglaget används för att reglera luftmängden som passerar genom klimatsystemet. Fläkten har sju hastigheter. Reg-
lering av fläkten leder till att det automatiska läget ändras till manuell drift. Du kan välja hastigheterna med antingen
fläktreglaget på instrumentpanelens front eller knapparna på pekskärmen.
•Instrumentpanelens front:Fläkthastigheten ökar när fläktreglaget vrids medurs från det lägsta fläktläget. Fläkthastigheten
sänks när fläktreglaget vrids moturs.
•Pekskärmen:Använd den lilla fläktikonen för att minska fläktinställningen och den stora fläktikonen för att öka
fläktinställningen. Det går också att välja fläktinställning genom att trycka på fläktraden mellan ikonerna.
Panelläge
Panelläge
Luften kommer från munstyckena på instrumentpanelen. Vart och ett av de här munstyckena kan justeras så att luftflö-
det kan riktas separat. Ventilationsgallret i mittenmunstyckena och de yttre munstyckena kan flyttas uppåt och nedåt
eller från sida till sida för att reglera luftflödets riktning. Det sitter en reglageratt under ventilationsgallret som kan
användas till att stänga av och justera luftflödesmängden från dessa munstycken.
LÄRA KÄNNA FORDONET
46
Page 49 of 352

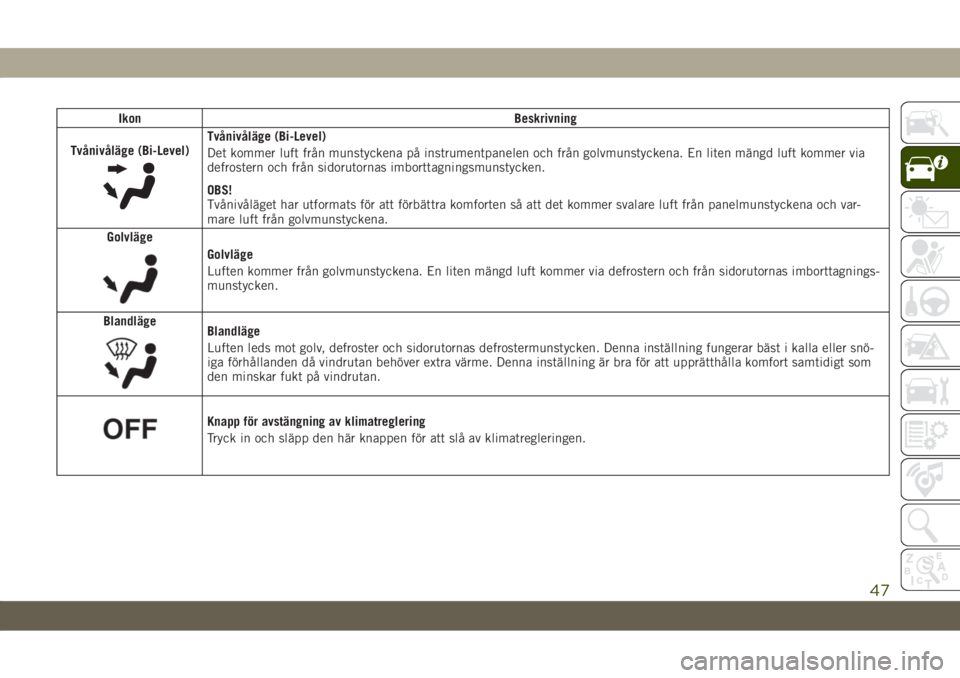

Ikon Beskrivning
Tvånivåläge (Bi-Level)
Tvånivåläge (Bi-Level)
Det kommer luft från munstyckena på instrumentpanelen och från golvmunstyckena. En liten mängd luft kommer via
defrostern och från sidorutornas imborttagningsmunstycken.
OBS!
Tvånivåläget har utformats för att förbättra komforten så att det kommer svalare luft från panelmunstyckena och var-
mare luft från golvmunstyckena.
Golvläge
Golvläge
Luften kommer från golvmunstyckena. En liten mängd luft kommer via defrostern och från sidorutornas imborttagnings-
munstycken.
Blandläge
Blandläge
Luften leds mot golv, defroster och sidorutornas defrostermunstycken. Denna inställning fungerar bäst i kalla eller snö-
iga förhållanden då vindrutan behöver extra värme. Denna inställning är bra för att upprätthålla komfort samtidigt som
den minskar fukt på vindrutan.
Knapp för avstängning av klimatreglering
Tryck in och släpp den här knappen för att slå av klimatregleringen.
47
Page 50 of 352

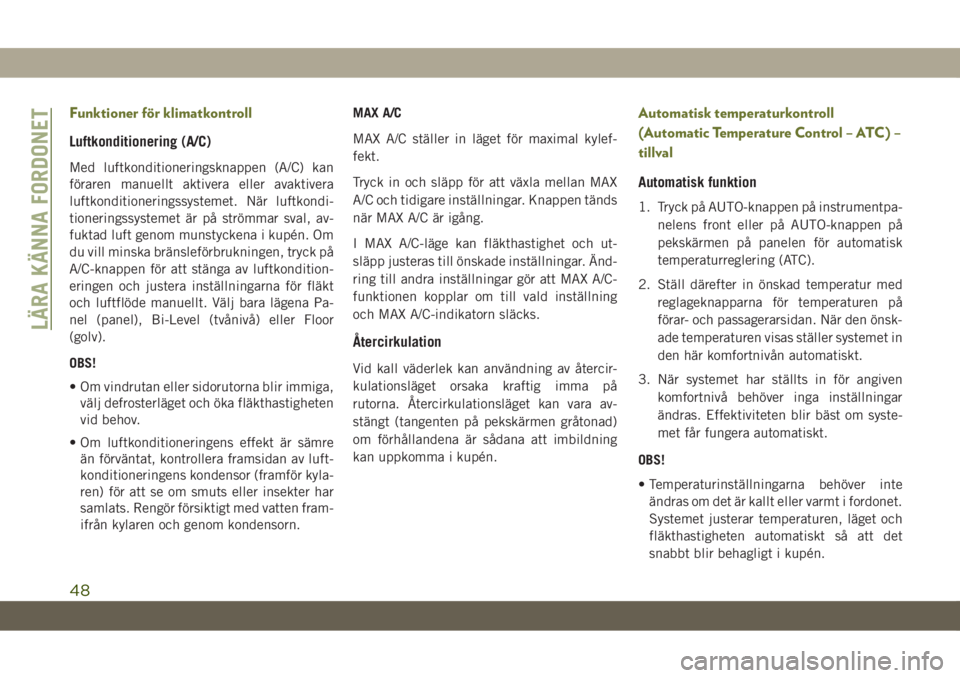

Funktioner för klimatkontroll
Luftkonditionering (A/C)
Med luftkonditioneringsknappen (A/C) kan
föraren manuellt aktivera eller avaktivera
luftkonditioneringssystemet. När luftkondi-
tioneringssystemet är på strömmar sval, av-
fuktad luft genom munstyckena i kupén. Om
du vill minska bränsleförbrukningen, tryck på
A/C-knappen för att stänga av luftkondition-
eringen och justera inställningarna för fläkt
och luftflöde manuellt. Välj bara lägena Pa-
nel (panel), Bi-Level (tvånivå) eller Floor
(golv).
OBS!
• Om vindrutan eller sidorutorna blir immiga,
välj defrosterläget och öka fläkthastigheten
vid behov.
• Om luftkonditioneringens effekt är sämre
än förväntat, kontrollera framsidan av luft-
konditioneringens kondensor (framför kyla-
ren) för att se om smuts eller insekter har
samlats. Rengör försiktigt med vatten fram-
ifrån kylaren och genom kondensorn.MAX A/C
MAX A/C ställer in läget för maximal kylef-
fekt.
Tryck in och släpp för att växla mellan MAX
A/C och tidigare inställningar. Knappen tänds
när MAX A/C är igång.
I MAX A/C-läge kan fläkthastighet och ut-
släpp justeras till önskade inställningar. Änd-
ring till andra inställningar gör att MAX A/C-
funktionen kopplar om till vald inställning
och MAX A/C-indikatorn släcks.
Återcirkulation
Vid kall väderlek kan användning av återcir-
kulationsläget orsaka kraftig imma på
rutorna. Återcirkulationsläget kan vara av-
stängt (tangenten på pekskärmen gråtonad)
om förhållandena är sådana att imbildning
kan uppkomma i kupén.
Automatisk temperaturkontroll
(Automatic Temperature Control – ATC) –
tillval
Automatisk funktion
1. Tryck på AUTO-knappen på instrumentpa-
nelens front eller på AUTO-knappen på
pekskärmen på panelen för automatisk
temperaturreglering (ATC).
2. Ställ därefter in önskad temperatur med
reglageknapparna för temperaturen på
förar- och passagerarsidan. När den önsk-
ade temperaturen visas ställer systemet in
den här komfortnivån automatiskt.
3. När systemet har ställts in för angiven
komfortnivå behöver inga inställningar
ändras. Effektiviteten blir bäst om syste-
met får fungera automatiskt.
OBS!
• Temperaturinställningarna behöver inte
ändras om det är kallt eller varmt i fordonet.
Systemet justerar temperaturen, läget och
fläkthastigheten automatiskt så att det
snabbt blir behagligt i kupén.
LÄRA KÄNNA FORDONET
48
