sensor JEEP CHEROKEE 2019 Instructieboek (in Dutch)

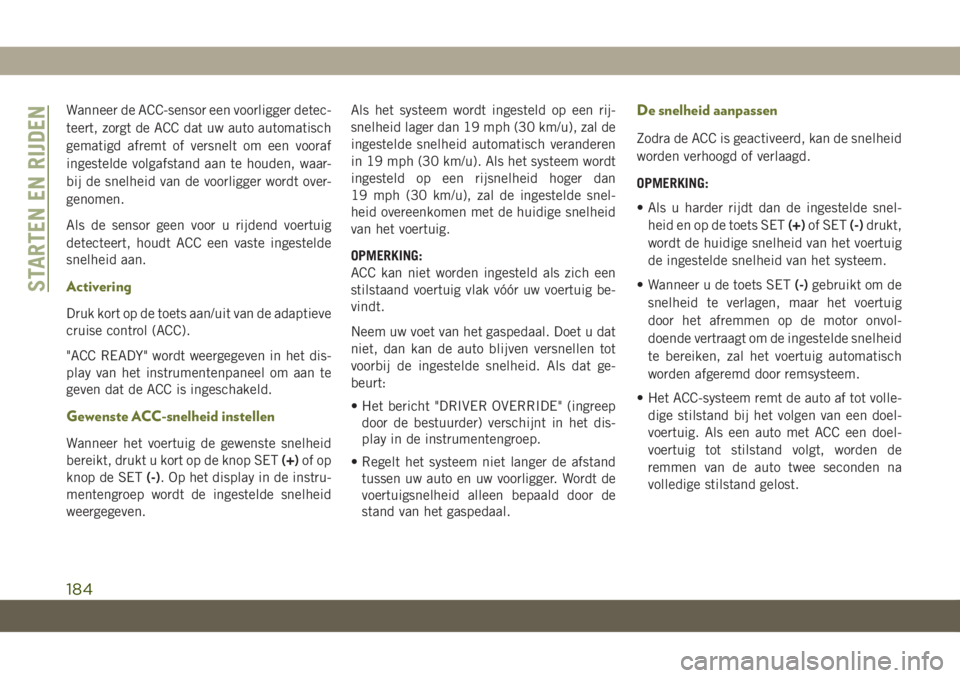

Wanneer de ACC-sensor een voorligger detec-
teert, zorgt de ACC dat uw auto automatisch
gematigd afremt of versnelt om een vooraf
ingestelde volgafstand aan te houden, waar-
bij de snelheid van de voorligger wordt over-
genomen.
Als de sensor geen voor u rijdend voertuig
detecteert, houdt ACC een vaste ingestelde
snelheid aan.
Activering
Druk kort op de toets aan/uit van de adaptieve
cruise control (ACC).
"ACC READY" wordt weergegeven in het dis-
play van het instrumentenpaneel om aan te
geven dat de ACC is ingeschakeld.
Gewenste ACC-snelheid instellen
Wanneer het voertuig de gewenste snelheid
bereikt, drukt u kort op de knop SET(+)of op
knop de SET(-). Op het display in de instru-
mentengroep wordt de ingestelde snelheid
weergegeven.Als het systeem wordt ingesteld op een rij-
snelheid lager dan 19 mph (30 km/u), zal de
ingestelde snelheid automatisch veranderen
in 19 mph (30 km/u). Als het systeem wordt
ingesteld op een rijsnelheid hoger dan
19 mph (30 km/u), zal de ingestelde snel-
heid overeenkomen met de huidige snelheid
van het voertuig.
OPMERKING:
ACC kan niet worden ingesteld als zich een
stilstaand voertuig vlak vóór uw voertuig be-
vindt.
Neem uw voet van het gaspedaal. Doet u dat
niet, dan kan de auto blijven versnellen tot
voorbij de ingestelde snelheid. Als dat ge-
beurt:
• Het bericht "DRIVER OVERRIDE" (ingreep
door de bestuurder) verschijnt in het dis-
play in de instrumentengroep.
• Regelt het systeem niet langer de afstand
tussen uw auto en uw voorligger. Wordt de
voertuigsnelheid alleen bepaald door de
stand van het gaspedaal.
De snelheid aanpassen
Zodra de ACC is geactiveerd, kan de snelheid
worden verhoogd of verlaagd.
OPMERKING:
• Als u harder rijdt dan de ingestelde snel-
heid en op de toets SET(+)of SET(-)drukt,
wordt de huidige snelheid van het voertuig
de ingestelde snelheid van het systeem.
• Wanneer u de toets SET(-)gebruikt om de
snelheid te verlagen, maar het voertuig
door het afremmen op de motor onvol-
doende vertraagt om de ingestelde snelheid
te bereiken, zal het voertuig automatisch
worden afgeremd door remsysteem.
• Het ACC-systeem remt de auto af tot volle-
dige stilstand bij het volgen van een doel-
voertuig. Als een auto met ACC een doel-
voertuig tot stilstand volgt, worden de
remmen van de auto twee seconden na
volledige stilstand gelost.
STARTEN EN RIJDEN
184

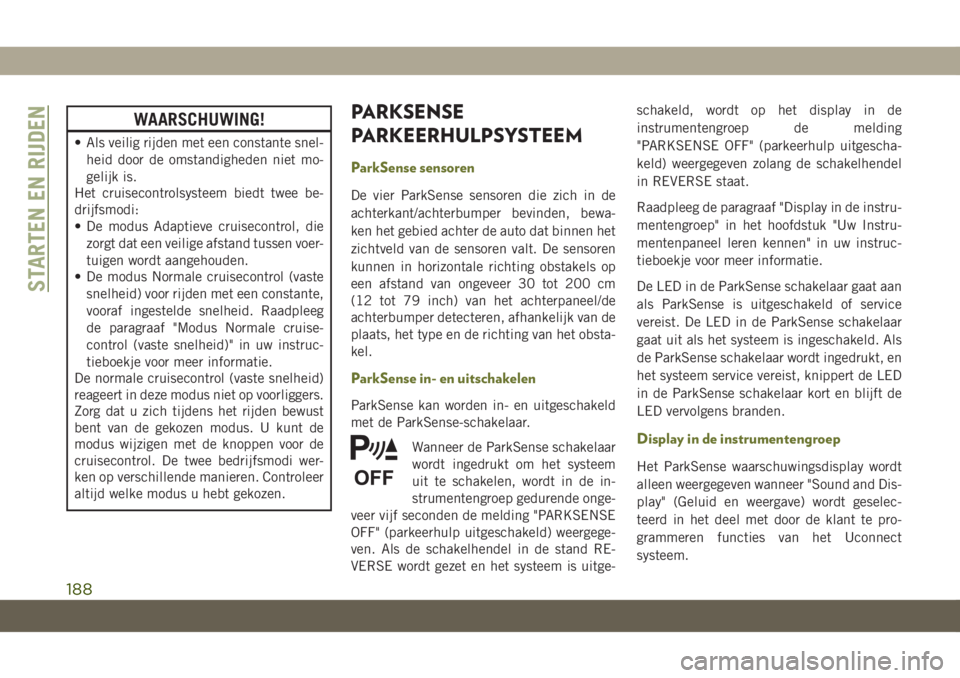

WAARSCHUWING!
• Als veilig rijden met een constante snel-
heid door de omstandigheden niet mo-
gelijk is.
Het cruisecontrolsysteem biedt twee be-
drijfsmodi:
• De modus Adaptieve cruisecontrol, die
zorgt dat een veilige afstand tussen voer-
tuigen wordt aangehouden.
• De modus Normale cruisecontrol (vaste
snelheid) voor rijden met een constante,
vooraf ingestelde snelheid. Raadpleeg
de paragraaf "Modus Normale cruise-
control (vaste snelheid)" in uw instruc-
tieboekje voor meer informatie.
De normale cruisecontrol (vaste snelheid)
reageert in deze modus niet op voorliggers.
Zorg dat u zich tijdens het rijden bewust
bent van de gekozen modus. U kunt de
modus wijzigen met de knoppen voor de
cruisecontrol. De twee bedrijfsmodi wer-
ken op verschillende manieren. Controleer
altijd welke modus u hebt gekozen.
PARKSENSE
PARKEERHULPSYSTEEM
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter de auto dat binnen het
zichtveld van de sensoren valt. De sensoren
kunnen in horizontale richting obstakels op
een afstand van ongeveer 30 tot 200 cm
(12 tot 79 inch) van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obsta-
kel.
ParkSense in- en uitschakelen
ParkSense kan worden in- en uitgeschakeld
met de ParkSense-schakelaar.
Wanneer de ParkSense schakelaar
wordt ingedrukt om het systeem
uit te schakelen, wordt in de in-
strumentengroep gedurende onge-
veer vijf seconden de melding "PARKSENSE
OFF" (parkeerhulp uitgeschakeld) weergege-
ven. Als de schakelhendel in de stand RE-
VERSE wordt gezet en het systeem is uitge-schakeld, wordt op het display in de
instrumentengroep de melding
"PARKSENSE OFF" (parkeerhulp uitgescha-
keld) weergegeven zolang de schakelhendel
in REVERSE staat.
Raadpleeg de paragraaf "Display in de instru-
mentengroep" in het hoofdstuk "Uw Instru-
mentenpaneel leren kennen" in uw instruc-
tieboekje voor meer informatie.
De LED in de ParkSense schakelaar gaat aan
als ParkSense is uitgeschakeld of service
vereist. De LED in de ParkSense schakelaar
gaat uit als het systeem is ingeschakeld. Als
de ParkSense schakelaar wordt ingedrukt, en
het systeem service vereist, knippert de LED
in de ParkSense schakelaar kort en blijft de
LED vervolgens branden.
Display in de instrumentengroep
Het ParkSense waarschuwingsdisplay wordt
alleen weergegeven wanneer "Sound and Dis-
play" (Geluid en weergave) wordt geselec-
teerd in het deel met door de klant te pro-
grammeren functies van het Uconnect
systeem.
STARTEN EN RIJDEN
188

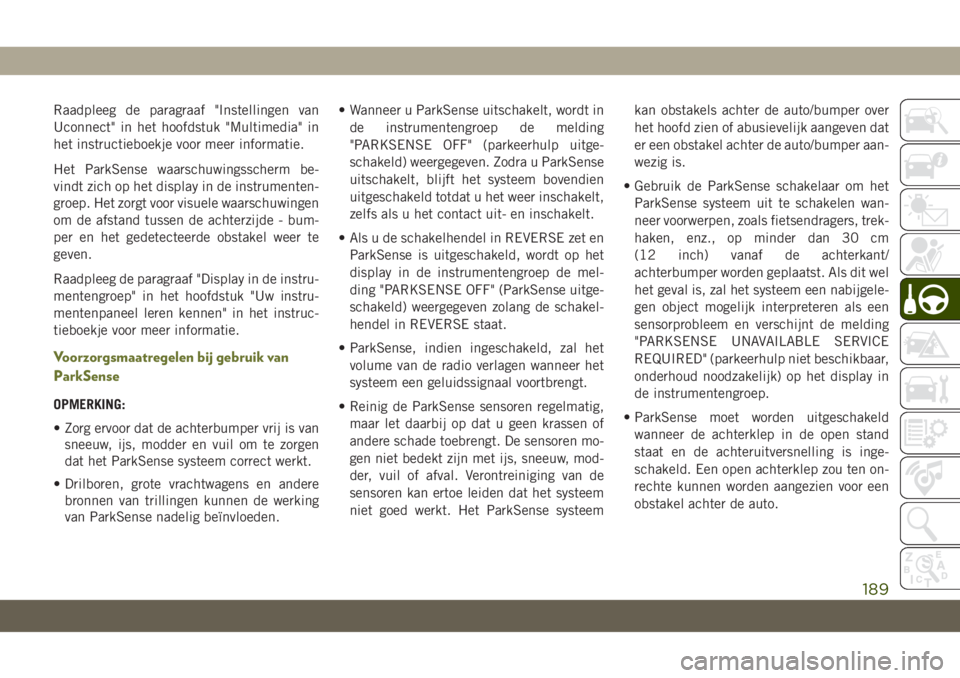

Raadpleeg de paragraaf "Instellingen van
Uconnect" in het hoofdstuk "Multimedia" in
het instructieboekje voor meer informatie.
Het ParkSense waarschuwingsscherm be-
vindt zich op het display in de instrumenten-
groep. Het zorgt voor visuele waarschuwingen
om de afstand tussen de achterzijde - bum-
per en het gedetecteerde obstakel weer te
geven.
Raadpleeg de paragraaf "Display in de instru-
mentengroep" in het hoofdstuk "Uw instru-
mentenpaneel leren kennen" in het instruc-
tieboekje voor meer informatie.
Voorzorgsmaatregelen bij gebruik van
ParkSense
OPMERKING:
• Zorg ervoor dat de achterbumper vrij is van
sneeuw, ijs, modder en vuil om te zorgen
dat het ParkSense systeem correct werkt.
• Drilboren, grote vrachtwagens en andere
bronnen van trillingen kunnen de werking
van ParkSense nadelig beïnvloeden.• Wanneer u ParkSense uitschakelt, wordt in
de instrumentengroep de melding
"PARKSENSE OFF" (parkeerhulp uitge-
schakeld) weergegeven. Zodra u ParkSense
uitschakelt, blijft het systeem bovendien
uitgeschakeld totdat u het weer inschakelt,
zelfs als u het contact uit- en inschakelt.
• Als u de schakelhendel in REVERSE zet en
ParkSense is uitgeschakeld, wordt op het
display in de instrumentengroep de mel-
ding "PARKSENSE OFF" (ParkSense uitge-
schakeld) weergegeven zolang de schakel-
hendel in REVERSE staat.
• ParkSense, indien ingeschakeld, zal het
volume van de radio verlagen wanneer het
systeem een geluidssignaal voortbrengt.
• Reinig de ParkSense sensoren regelmatig,
maar let daarbij op dat u geen krassen of
andere schade toebrengt. De sensoren mo-
gen niet bedekt zijn met ijs, sneeuw, mod-
der, vuil of afval. Verontreiniging van de
sensoren kan ertoe leiden dat het systeem
niet goed werkt. Het ParkSense systeemkan obstakels achter de auto/bumper over
het hoofd zien of abusievelijk aangeven dat
er een obstakel achter de auto/bumper aan-
wezig is.
• Gebruik de ParkSense schakelaar om het
ParkSense systeem uit te schakelen wan-
neer voorwerpen, zoals fietsendragers, trek-
haken, enz., op minder dan 30 cm
(12 inch) vanaf de achterkant/
achterbumper worden geplaatst. Als dit wel
het geval is, zal het systeem een nabijgele-
gen object mogelijk interpreteren als een
sensorprobleem en verschijnt de melding
"PARKSENSE UNAVAILABLE SERVICE
REQUIRED" (parkeerhulp niet beschikbaar,
onderhoud noodzakelijk) op het display in
de instrumentengroep.
• ParkSense moet worden uitgeschakeld
wanneer de achterklep in de open stand
staat en de achteruitversnelling is inge-
schakeld. Een open achterklep zou ten on-
rechte kunnen worden aangezien voor een
obstakel achter de auto.
189

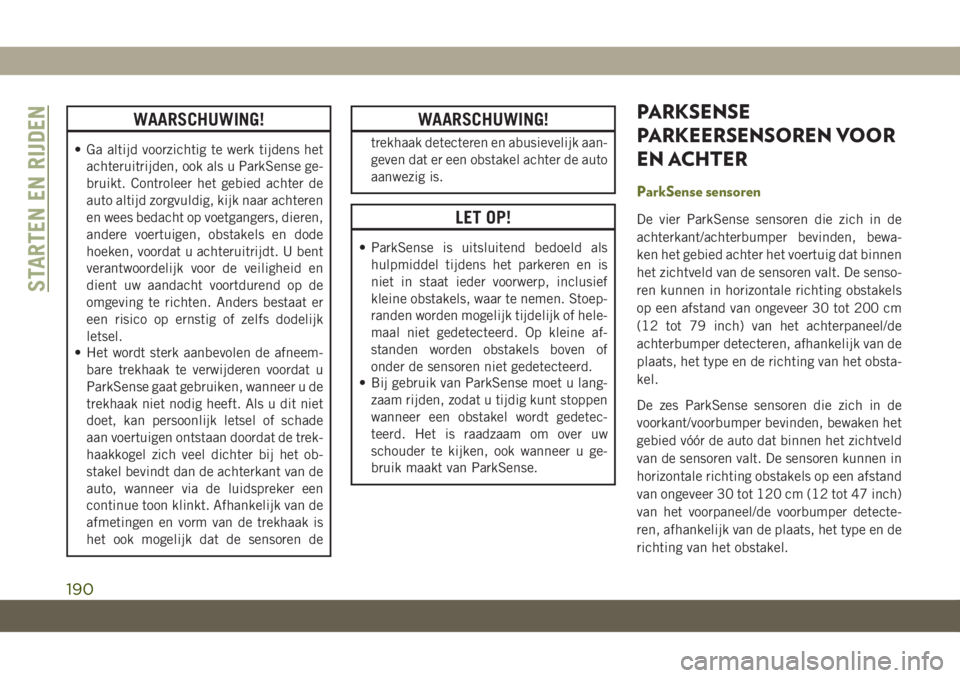

WAARSCHUWING!
• Ga altijd voorzichtig te werk tijdens het
achteruitrijden, ook als u ParkSense ge-
bruikt. Controleer het gebied achter de
auto altijd zorgvuldig, kijk naar achteren
en wees bedacht op voetgangers, dieren,
andere voertuigen, obstakels en dode
hoeken, voordat u achteruitrijdt. U bent
verantwoordelijk voor de veiligheid en
dient uw aandacht voortdurend op de
omgeving te richten. Anders bestaat er
een risico op ernstig of zelfs dodelijk
letsel.
• Het wordt sterk aanbevolen de afneem-
bare trekhaak te verwijderen voordat u
ParkSense gaat gebruiken, wanneer u de
trekhaak niet nodig heeft. Als u dit niet
doet, kan persoonlijk letsel of schade
aan voertuigen ontstaan doordat de trek-
haakkogel zich veel dichter bij het ob-
stakel bevindt dan de achterkant van de
auto, wanneer via de luidspreker een
continue toon klinkt. Afhankelijk van de
afmetingen en vorm van de trekhaak is
het ook mogelijk dat de sensoren de
WAARSCHUWING!
trekhaak detecteren en abusievelijk aan-
geven dat er een obstakel achter de auto
aanwezig is.
LET OP!
• ParkSense is uitsluitend bedoeld als
hulpmiddel tijdens het parkeren en is
niet in staat ieder voorwerp, inclusief
kleine obstakels, waar te nemen. Stoep-
randen worden mogelijk tijdelijk of hele-
maal niet gedetecteerd. Op kleine af-
standen worden obstakels boven of
onder de sensoren niet gedetecteerd.
• Bij gebruik van ParkSense moet u lang-
zaam rijden, zodat u tijdig kunt stoppen
wanneer een obstakel wordt gedetec-
teerd. Het is raadzaam om over uw
schouder te kijken, ook wanneer u ge-
bruik maakt van ParkSense.
PARKSENSE
PARKEERSENSOREN VOOR
EN ACHTER
ParkSense sensoren
De vier ParkSense sensoren die zich in de
achterkant/achterbumper bevinden, bewa-
ken het gebied achter het voertuig dat binnen
het zichtveld van de sensoren valt. De senso-
ren kunnen in horizontale richting obstakels
op een afstand van ongeveer 30 tot 200 cm
(12 tot 79 inch) van het achterpaneel/de
achterbumper detecteren, afhankelijk van de
plaats, het type en de richting van het obsta-
kel.
De zes ParkSense sensoren die zich in de
voorkant/voorbumper bevinden, bewaken het
gebied vóór de auto dat binnen het zichtveld
van de sensoren valt. De sensoren kunnen in
horizontale richting obstakels op een afstand
van ongeveer 30 tot 120 cm (12 tot 47 inch)
van het voorpaneel/de voorbumper detecte-
ren, afhankelijk van de plaats, het type en de
richting van het obstakel.
STARTEN EN RIJDEN
190

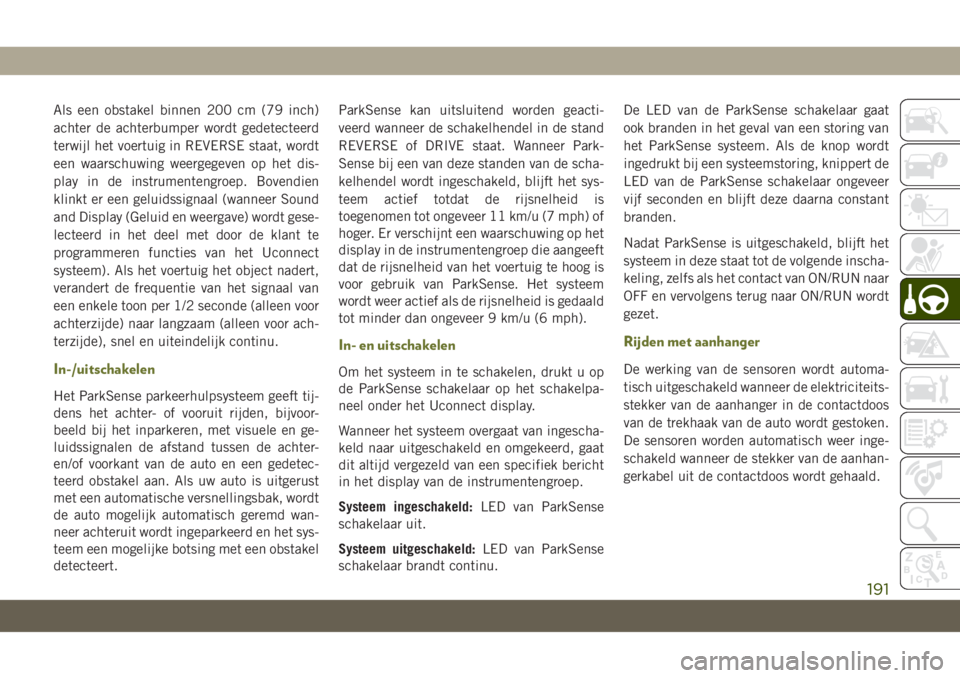

Als een obstakel binnen 200 cm (79 inch)
achter de achterbumper wordt gedetecteerd
terwijl het voertuig in REVERSE staat, wordt
een waarschuwing weergegeven op het dis-
play in de instrumentengroep. Bovendien
klinkt er een geluidssignaal (wanneer Sound
and Display (Geluid en weergave) wordt gese-
lecteerd in het deel met door de klant te
programmeren functies van het Uconnect
systeem). Als het voertuig het object nadert,
verandert de frequentie van het signaal van
een enkele toon per 1/2 seconde (alleen voor
achterzijde) naar langzaam (alleen voor ach-
terzijde), snel en uiteindelijk continu.
In-/uitschakelen
Het ParkSense parkeerhulpsysteem geeft tij-
dens het achter- of vooruit rijden, bijvoor-
beeld bij het inparkeren, met visuele en ge-
luidssignalen de afstand tussen de achter-
en/of voorkant van de auto en een gedetec-
teerd obstakel aan. Als uw auto is uitgerust
met een automatische versnellingsbak, wordt
de auto mogelijk automatisch geremd wan-
neer achteruit wordt ingeparkeerd en het sys-
teem een mogelijke botsing met een obstakel
detecteert.ParkSense kan uitsluitend worden geacti-
veerd wanneer de schakelhendel in de stand
REVERSE of DRIVE staat. Wanneer Park-
Sense bij een van deze standen van de scha-
kelhendel wordt ingeschakeld, blijft het sys-
teem actief totdat de rijsnelheid is
toegenomen tot ongeveer 11 km/u (7 mph) of
hoger. Er verschijnt een waarschuwing op het
display in de instrumentengroep die aangeeft
dat de rijsnelheid van het voertuig te hoog is
voor gebruik van ParkSense. Het systeem
wordt weer actief als de rijsnelheid is gedaald
tot minder dan ongeveer 9 km/u (6 mph).
In- en uitschakelen
Om het systeem in te schakelen, drukt u op
de ParkSense schakelaar op het schakelpa-
neel onder het Uconnect display.
Wanneer het systeem overgaat van ingescha-
keld naar uitgeschakeld en omgekeerd, gaat
dit altijd vergezeld van een specifiek bericht
in het display van de instrumentengroep.
Systeem ingeschakeld:LED van ParkSense
schakelaar uit.
Systeem uitgeschakeld:LED van ParkSense
schakelaar brandt continu.De LED van de ParkSense schakelaar gaat
ook branden in het geval van een storing van
het ParkSense systeem. Als de knop wordt
ingedrukt bij een systeemstoring, knippert de
LED van de ParkSense schakelaar ongeveer
vijf seconden en blijft deze daarna constant
branden.
Nadat ParkSense is uitgeschakeld, blijft het
systeem in deze staat tot de volgende inscha-
keling, zelfs als het contact van ON/RUN naar
OFF en vervolgens terug naar ON/RUN wordt
gezet.
Rijden met aanhanger
De werking van de sensoren wordt automa-
tisch uitgeschakeld wanneer de elektriciteits-
stekker van de aanhanger in de contactdoos
van de trekhaak van de auto wordt gestoken.
De sensoren worden automatisch weer inge-
schakeld wanneer de stekker van de aanhan-
gerkabel uit de contactdoos wordt gehaald.
191

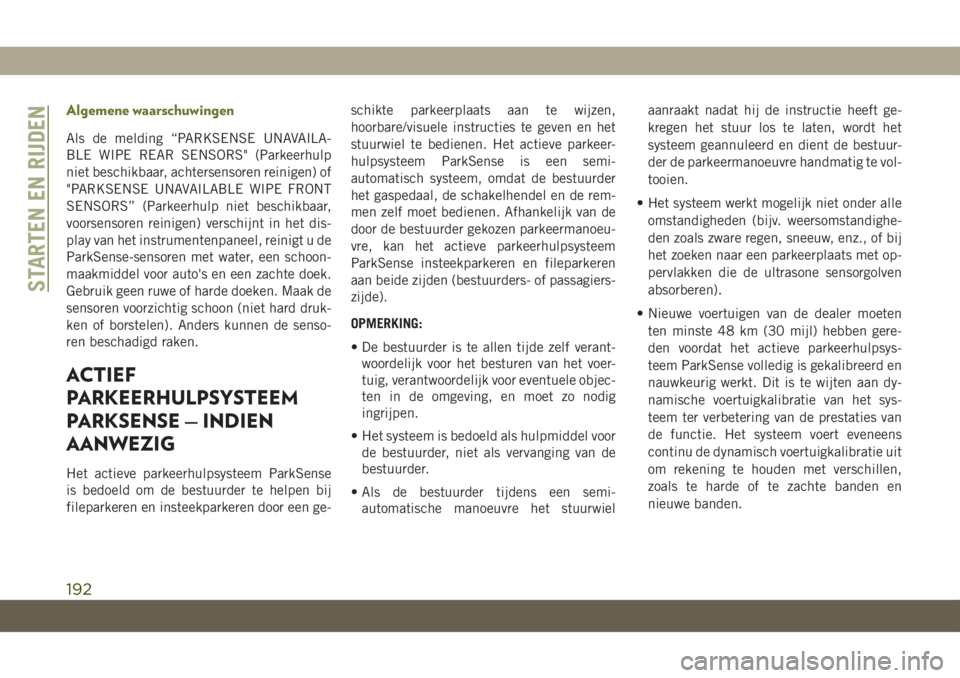

Algemene waarschuwingen
Als de melding “PARKSENSE UNAVAILA-
BLE WIPE REAR SENSORS" (Parkeerhulp
niet beschikbaar, achtersensoren reinigen) of
"PARKSENSE UNAVAILABLE WIPE FRONT
SENSORS” (Parkeerhulp niet beschikbaar,
voorsensoren reinigen) verschijnt in het dis-
play van het instrumentenpaneel, reinigt u de
ParkSense-sensoren met water, een schoon-
maakmiddel voor auto's en een zachte doek.
Gebruik geen ruwe of harde doeken. Maak de
sensoren voorzichtig schoon (niet hard druk-
ken of borstelen). Anders kunnen de senso-
ren beschadigd raken.
ACTIEF
PARKEERHULPSYSTEEM
PARKSENSE — INDIEN
AANWEZIG
Het actieve parkeerhulpsysteem ParkSense
is bedoeld om de bestuurder te helpen bij
fileparkeren en insteekparkeren door een ge-schikte parkeerplaats aan te wijzen,
hoorbare/visuele instructies te geven en het
stuurwiel te bedienen. Het actieve parkeer-
hulpsysteem ParkSense is een semi-
automatisch systeem, omdat de bestuurder
het gaspedaal, de schakelhendel en de rem-
men zelf moet bedienen. Afhankelijk van de
door de bestuurder gekozen parkeermanoeu-
vre, kan het actieve parkeerhulpsysteem
ParkSense insteekparkeren en fileparkeren
aan beide zijden (bestuurders- of passagiers-
zijde).
OPMERKING:
• De bestuurder is te allen tijde zelf verant-
woordelijk voor het besturen van het voer-
tuig, verantwoordelijk voor eventuele objec-
ten in de omgeving, en moet zo nodig
ingrijpen.
• Het systeem is bedoeld als hulpmiddel voor
de bestuurder, niet als vervanging van de
bestuurder.
• Als de bestuurder tijdens een semi-
automatische manoeuvre het stuurwielaanraakt nadat hij de instructie heeft ge-
kregen het stuur los te laten, wordt het
systeem geannuleerd en dient de bestuur-
der de parkeermanoeuvre handmatig te vol-
tooien.
• Het systeem werkt mogelijk niet onder alle
omstandigheden (bijv. weersomstandighe-
den zoals zware regen, sneeuw, enz., of bij
het zoeken naar een parkeerplaats met op-
pervlakken die de ultrasone sensorgolven
absorberen).
• Nieuwe voertuigen van de dealer moeten
ten minste 48 km (30 mijl) hebben gere-
den voordat het actieve parkeerhulpsys-
teem ParkSense volledig is gekalibreerd en
nauwkeurig werkt. Dit is te wijten aan dy-
namische voertuigkalibratie van het sys-
teem ter verbetering van de prestaties van
de functie. Het systeem voert eveneens
continu de dynamisch voertuigkalibratie uit
om rekening te houden met verschillen,
zoals te harde of te zachte banden en
nieuwe banden.
STARTEN EN RIJDEN
192

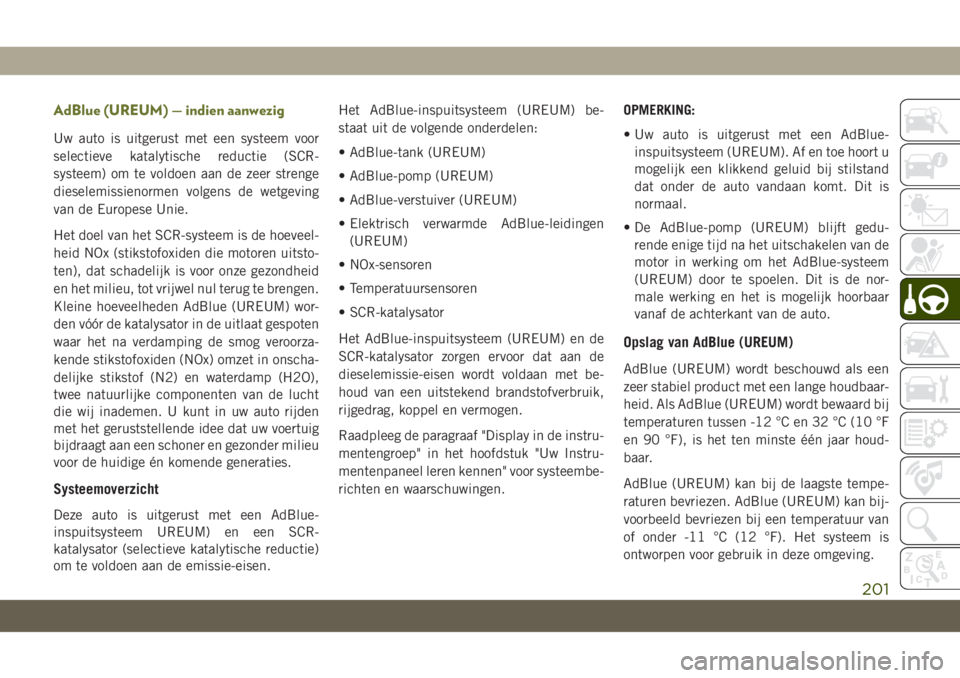

AdBlue (UREUM) — indien aanwezig
Uw auto is uitgerust met een systeem voor
selectieve katalytische reductie (SCR-
systeem) om te voldoen aan de zeer strenge
dieselemissienormen volgens de wetgeving
van de Europese Unie.
Het doel van het SCR-systeem is de hoeveel-
heid NOx (stikstofoxiden die motoren uitsto-
ten), dat schadelijk is voor onze gezondheid
en het milieu, tot vrijwel nul terug te brengen.
Kleine hoeveelheden AdBlue (UREUM) wor-
den vóór de katalysator in de uitlaat gespoten
waar het na verdamping de smog veroorza-
kende stikstofoxiden (NOx) omzet in onscha-
delijke stikstof (N2) en waterdamp (H2O),
twee natuurlijke componenten van de lucht
die wij inademen. U kunt in uw auto rijden
met het geruststellende idee dat uw voertuig
bijdraagt aan een schoner en gezonder milieu
voor de huidige én komende generaties.
Systeemoverzicht
Deze auto is uitgerust met een AdBlue-
inspuitsysteem UREUM) en een SCR-
katalysator (selectieve katalytische reductie)
om te voldoen aan de emissie-eisen.Het AdBlue-inspuitsysteem (UREUM) be-
staat uit de volgende onderdelen:
• AdBlue-tank (UREUM)
• AdBlue-pomp (UREUM)
• AdBlue-verstuiver (UREUM)
• Elektrisch verwarmde AdBlue-leidingen
(UREUM)
• NOx-sensoren
• Temperatuursensoren
• SCR-katalysator
Het AdBlue-inspuitsysteem (UREUM) en de
SCR-katalysator zorgen ervoor dat aan de
dieselemissie-eisen wordt voldaan met be-
houd van een uitstekend brandstofverbruik,
rijgedrag, koppel en vermogen.
Raadpleeg de paragraaf "Display in de instru-
mentengroep" in het hoofdstuk "Uw Instru-
mentenpaneel leren kennen" voor systeembe-
richten en waarschuwingen.OPMERKING:
• Uw auto is uitgerust met een AdBlue-
inspuitsysteem (UREUM). Af en toe hoort u
mogelijk een klikkend geluid bij stilstand
dat onder de auto vandaan komt. Dit is
normaal.
• De AdBlue-pomp (UREUM) blijft gedu-
rende enige tijd na het uitschakelen van de
motor in werking om het AdBlue-systeem
(UREUM) door te spoelen. Dit is de nor-
male werking en het is mogelijk hoorbaar
vanaf de achterkant van de auto.
Opslag van AdBlue (UREUM)
AdBlue (UREUM) wordt beschouwd als een
zeer stabiel product met een lange houdbaar-
heid. Als AdBlue (UREUM) wordt bewaard bij
temperaturen tussen -12 °C en 32 °C (10 °F
en 90 °F), is het ten minste één jaar houd-
baar.
AdBlue (UREUM) kan bij de laagste tempe-
raturen bevriezen. AdBlue (UREUM) kan bij-
voorbeeld bevriezen bij een temperatuur van
of onder -11 °C (12 °F). Het systeem is
ontworpen voor gebruik in deze omgeving.
201

Locatie Meszekering Patroonzekering Omschrijving
F48 – 30 A roze Module bestuurdersportier
(*)
F49 – 30 A roze Spanningsomvormer (115V/220V A/C)
(*)
F50 – 30 A roze Module elektrisch bediende achterklep
F51 – – Niet in gebruik
F52 – 30 A roze Ruitenwissers voorruit
F53 – 30 A roze Remsysteemmodule (dodehoekbewaking) - ECU en
kleppen
(*)
F54 – 30 A roze Voeding 3 regelmodule carrosserie (BCM)
(*)
F55 10 A rood – Dodehoeksensoren/achteruitkijkcamera, schakelaar
stoelverwarming achterin
(*)
F56 15 A blauw – Contactschakelaarmodule (IGNM)/KIN/RF-hub/
elektrisch stuurkolomslot (ESCL), dubbele USB-poort
- RR-console
(*)
F57 20 A geel – Linker remlicht/richtingaanwijzers trekhaak - indien
aanwezig
F58 10 A rood – Module voor classificatie van inzittenden/VSM/TT
Mod/ESCL
(*)
F59 – 30 A roze Regelmodule aandrijflijn (DTCM) – indien aanwezig
(*)
IN GEVAL VAN NOOD/PECH
214

Locatie Meszekering Patroonzekering Omschrijving
F60 20 A geel – Aansluitcontact – Middenconsole
(*)
F61 20 A geel – Rechter remlicht/richtingaanwijzers trekhaak - indien
aanwezig
F62 20 A geel – Voorruitverwarming – indien aanwezig
F63 20 A geel – Stoelverwarming/stoelventilatie vóór – indien aanwe-
zig
F64 20 A geel – Stoelverwarming achter — indien aanwezig
F65 10 A rood – Temperatuursensor interieur / vochtigheidssensor /
bestuurderhulpsysteemmodule (DASM) / parkeerhulp
(PAM)
(*)
F66 15 A blauw – HVAC Klimaatregeling (ECC)/instrumentengroep
(IPC)/gatewaymodule
(*)
F67 – – Niet in gebruik
F68 – – Niet in gebruik
F69 10 A rood – Schakelaar tussenbak (TSBM)/actief luchtrooster
(AGS) – indien uitgerust met benzinemotor
(*)
F70 5 A geelbruin – Intelligente accusensor (IBS)
(*)
F71 – – Niet in gebruik
F72 10 A rood – Verwarmde spiegels (benzine) / PM-sensor (diesel)
215

Locatie Meszekering Patroonzekering Omschrijving
F73 – 20 A blauw NOX-sensor #1 en #2 / Achteruitrijverlichting aan-
hanger (NAFTA en benzine)
(*)
F74 – 30 A roze Achteruitverwarming (EBL)
F75 20 A geel – Sigarettenaansteker – indien aanwezig
F76 20 A geel – Module achterdifferentieel (RDM) - indien aanwezig
(*)
F77 10 A rood – Handsfree-module, rempedaalschakelaar
(*)
F78 10 A rood – Diagnosepoort / digitale TV / TBM
(*)
F79 10 A rood – Geïntegreerd centraal deel (ICS)/elektrische handrem
(EPB) SW/CD-mod/besturingsregelingmodule
(SCCM)/HVAC/instrumentengroep (IPC)
(*)
F80 20 A geel – Radio
F81 – – Door klant te selecteren locatie voor F91 invoer voe-
dingsuitgang
(*)
F82 5 A geelbruin – Cyberbeveiliging gatewaymodule
(*)
F83 – 20 A blauw
30 A rozeMotorregelmodule (Gas)
SCU-module (diesel)
(*)
F84 – 30 A roze Elektrische handrem (EPB) – links
(*)
IN GEVAL VAN NOOD/PECH
216
