OPMERKING:
FCW bewaakt de informatie vanaf de naar
voren gerichte sensoren en vanaf de elektro-
nische remregeling (EBC), om de waarschijn-
lijkheid te berekenen dat er zich een frontale
botsing voordoet. Wanneer het systeem con-
stateert dat een frontale botsing waarschijn-
lijk is, zal de bestuurder geluidssignalen en
visuele waarschuwingen ontvangen, en kan
het systeem een remschok als waarschuwing
toepassen.
Als de bestuurder geen actie onderneemt op
basis van deze progressieve waarschuwingen,
zal het systeem in beperkte mate actief rem-
men om te helpen het voertuig af te remmen
en een mogelijke frontale botsing te beper-
ken. Als de bestuurder reageert op de waar-
schuwingen door te remmen en het systeem
vaststelt dat de bestuurder probeert om de
botsing te voorkomen door te remmen, maar
niet voldoende remkracht heeft uitgeoefend,
zal het systeem compenseren en extra rem-
kracht leveren voor zover dat nodig is.Als een voorval van Forward Collision Warning
met risicobeperking begint bij een snelheid
van minder dan 52 km/u (32 mph), remt het
systeem mogelijk maximaal om de gevolgen
van een mogelijke frontale botsing te beper-
ken. Als de Forward Collision Warning met
beperking de auto volledig stopt, zorgt het
systeem dat de auto gedurende twee secon-
den stil blijft staan en de remmen worden
gelost.
Wanneer het systeem bepaalt dat een aanrij-
ding met het voertuig vóór u niet langer waar-
schijnlijk is, worden de waarschuwingen uit-
geschakeld.
OPMERKING:
• De minimumsnelheid voor de activering
van de FCW is 2 km/u (1 mph).
• De FCW-waarschuwingen kunnen worden
geactiveerd door andere objecten dan voer-
tuigen, zoals vangrails of wegwijzers, op
basis van de voorspelde route. Dit is zoals
verwacht en een normaal aspect van de
activering en functionaliteit van de FCW.• Het is gevaarlijk om het FCW-systeem uit te
proberen. Om dergelijke misbruik van het
systeem te voorkomen wordt na vier actieve
remingrepen na inschakelen van het con-
tact, het actieve remgedeelte van FCW uit-
geschakeld totdat het contact wordt uit- en
weer ingeschakeld.
• De FCW-systeem is uitsluitend bedoeld
voor gebruik op de weg. Bij terreinrijden
moet het FCW-systeem worden uitgescha-
keld om onnodige waarschuwingen voor de
omgeving te voorkomen.
WAARSCHUWING!
Forward Collision Warning (FCW) is niet
bedoeld om zelfstandig een aanrijding te
voorkomen en kan ook niet elke soort mo-
gelijke aanrijding herkennen. De bestuur-
der blijft verantwoordelijk voor de bestu-
ring van de auto en het voorkomen van een
aanrijding. Als u deze waarschuwing niet
opvolgt, kan dit ernstig en zelfs dodelijk
letsel tot gevolg hebben.
103

Uw auto kan bijvoorbeeld een aanbevolen
koude bandenspanning (geparkeerd gedu-
rende meer dan drie uur) hebben van 33 psi
(227 kPa). Als de omgevingstemperatuur 20
°C (68 °F) bedraagt en de gemeten banden-
spanning 28 psi (193 kPa) is, zal bij een
temperatuurdaling tot -7 °C (20 °F) de ban-
denspanning afnemen tot ongeveer 24 psi
(165 kPa). Deze bandenspanning is laag ge-
noeg om het bandenspanningslampje in te
schakelen. Tijdens het rijden kan de banden-
spanning toenemen tot ongeveer 193 kPa
(28 psi), maar het bandenspanningslampje
blijft nog steeds branden. In deze situatie
gaat het bandenspanningslampje pas uit als
de banden op de bandenspanning zijn ge-
bracht die in de bandenspanningstabel
(koud) is vermeld.
OPMERKING:
Bij het vullen van warme banden, moet de
bandenspanning mogelijk worden verhoogd
met 28 kPa (4 psi) boven de aanbevolen
waarde die in de bandenspanningstabel
(koud) staat vermeld, zodat het waarschu-
wingslampje voor lage bandenspanning wordt
uitgeschakeld.LET OP!
• Het bandenspanningscontrolesysteem
is geoptimaliseerd voor de originele ban-
den en wielen. De bandenspanning en
waarschuwing van het bandenspan-
ningscontrolesysteem zijn ingesteld voor
de bandenmaat van uw auto. Het ge-
bruik van vervangende onderdelen met
een andere maat, type en/of stijl kan
leiden tot een ongewenste werking van
het systeem of schade aan de sensoren.
De bandenspanningssensor is niet ge-
schikt voor het gebruik bij niet-originele
wielen, aangezien dit kan bijdragen tot
een slechte werking van het gehele sys-
teem. Klanten wordt aangeraden om
OEM-wielen te gebruiken, zodat de
functie van het bandenspanningscontro-
lesysteem goed werkt.
• Gebruik van niet-originele bandenaf-
dichtingsmiddelen kan ertoe leiden dat
de sensor van het bandenspanningscon-
trolesysteem (TPMS) niet meer werkt.
Na gebruik van een niet-origineel ban-
denafdichtingsmiddel wordt geadvi-
LET OP!
seerd dat u uw voertuig naar een erkende
dealer brengt om de werking van de
sensor te laten controleren.
• Plaats na het controleren of aanpassen
van de bandenspanning altijd de ventiel-
dop terug. Hierdoor voorkomt u dat de
TPM-sensor beschadigd raakt door bin-
nendringend vocht of vuil in het ventiel.
OPMERKING:
• Het bandenspanningscontrolesysteem is
niet bedoeld als vervanging voor normaal
onderhoud en waarschuwt niet bij andere
problemen met de band.
• Als u met een veel te lage bandenspanning
rijdt, raakt de band oververhit en kan de
band defect raken. Een te lage banden-
spanning verhoogt ook het brandstofver-
bruik, vermindert de levensduur van de
band en kan het rij- en remgedrag van de
auto nadelig beïnvloeden.
107

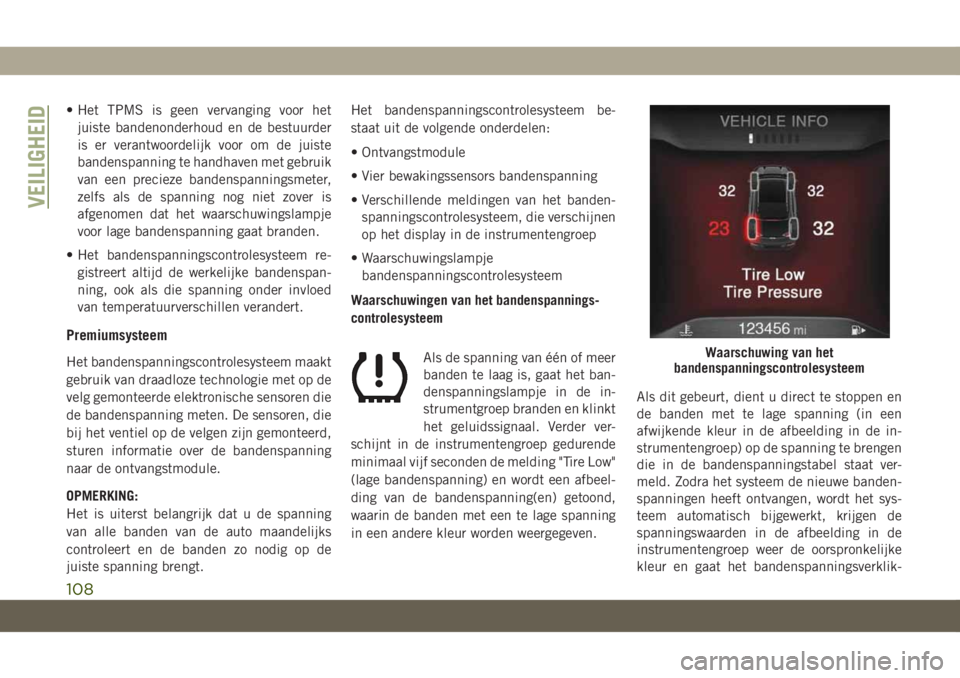

• Het TPMS is geen vervanging voor het
juiste bandenonderhoud en de bestuurder
is er verantwoordelijk voor om de juiste
bandenspanning te handhaven met gebruik
van een precieze bandenspanningsmeter,
zelfs als de spanning nog niet zover is
afgenomen dat het waarschuwingslampje
voor lage bandenspanning gaat branden.
• Het bandenspanningscontrolesysteem re-
gistreert altijd de werkelijke bandenspan-
ning, ook als die spanning onder invloed
van temperatuurverschillen verandert.
Premiumsysteem
Het bandenspanningscontrolesysteem maakt
gebruik van draadloze technologie met op de
velg gemonteerde elektronische sensoren die
de bandenspanning meten. De sensoren, die
bij het ventiel op de velgen zijn gemonteerd,
sturen informatie over de bandenspanning
naar de ontvangstmodule.
OPMERKING:
Het is uiterst belangrijk dat u de spanning
van alle banden van de auto maandelijks
controleert en de banden zo nodig op de
juiste spanning brengt.Het bandenspanningscontrolesysteem be-
staat uit de volgende onderdelen:
• Ontvangstmodule
• Vier bewakingssensors bandenspanning
• Verschillende meldingen van het banden-
spanningscontrolesysteem, die verschijnen
op het display in de instrumentengroep
• Waarschuwingslampje
bandenspanningscontrolesysteem
Waarschuwingen van het bandenspannings-
controlesysteem
Als de spanning van één of meer
banden te laag is, gaat het ban-
denspanningslampje in de in-
strumentgroep branden en klinkt
het geluidssignaal. Verder ver-
schijnt in de instrumentengroep gedurende
minimaal vijf seconden de melding "Tire Low"
(lage bandenspanning) en wordt een afbeel-
ding van de bandenspanning(en) getoond,
waarin de banden met een te lage spanning
in een andere kleur worden weergegeven.Als dit gebeurt, dient u direct te stoppen en
de banden met te lage spanning (in een
afwijkende kleur in de afbeelding in de in-
strumentengroep) op de spanning te brengen
die in de bandenspanningstabel staat ver-
meld. Zodra het systeem de nieuwe banden-
spanningen heeft ontvangen, wordt het sys-
teem automatisch bijgewerkt, krijgen de
spanningswaarden in de afbeelding in de
instrumentengroep weer de oorspronkelijke
kleur en gaat het bandenspanningsverklik-Waarschuwing van het
bandenspanningscontrolesysteem
VEILIGHEID
108

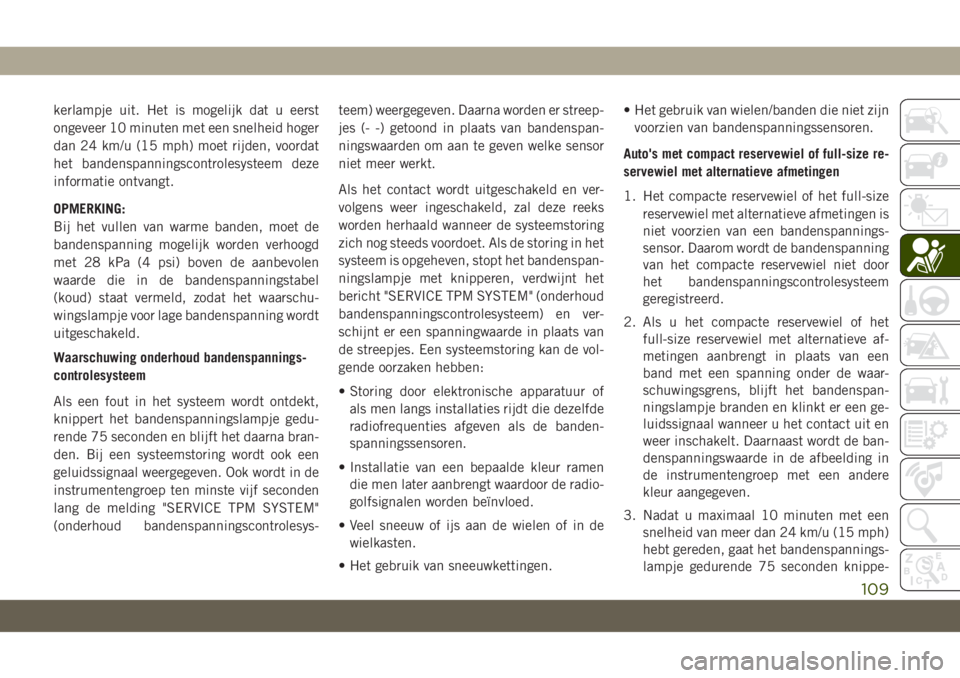

kerlampje uit. Het is mogelijk dat u eerst
ongeveer 10 minuten met een snelheid hoger
dan 24 km/u (15 mph) moet rijden, voordat
het bandenspanningscontrolesysteem deze
informatie ontvangt.
OPMERKING:
Bij het vullen van warme banden, moet de
bandenspanning mogelijk worden verhoogd
met 28 kPa (4 psi) boven de aanbevolen
waarde die in de bandenspanningstabel
(koud) staat vermeld, zodat het waarschu-
wingslampje voor lage bandenspanning wordt
uitgeschakeld.
Waarschuwing onderhoud bandenspannings-
controlesysteem
Als een fout in het systeem wordt ontdekt,
knippert het bandenspanningslampje gedu-
rende 75 seconden en blijft het daarna bran-
den. Bij een systeemstoring wordt ook een
geluidssignaal weergegeven. Ook wordt in de
instrumentengroep ten minste vijf seconden
lang de melding "SERVICE TPM SYSTEM"
(onderhoud bandenspanningscontrolesys-teem) weergegeven. Daarna worden er streep-
jes (- -) getoond in plaats van bandenspan-
ningswaarden om aan te geven welke sensor
niet meer werkt.
Als het contact wordt uitgeschakeld en ver-
volgens weer ingeschakeld, zal deze reeks
worden herhaald wanneer de systeemstoring
zich nog steeds voordoet. Als de storing in het
systeem is opgeheven, stopt het bandenspan-
ningslampje met knipperen, verdwijnt het
bericht "SERVICE TPM SYSTEM" (onderhoud
bandenspanningscontrolesysteem) en ver-
schijnt er een spanningwaarde in plaats van
de streepjes. Een systeemstoring kan de vol-
gende oorzaken hebben:
• Storing door elektronische apparatuur of
als men langs installaties rijdt die dezelfde
radiofrequenties afgeven als de banden-
spanningssensoren.
• Installatie van een bepaalde kleur ramen
die men later aanbrengt waardoor de radio-
golfsignalen worden beïnvloed.
• Veel sneeuw of ijs aan de wielen of in de
wielkasten.
• Het gebruik van sneeuwkettingen.• Het gebruik van wielen/banden die niet zijn
voorzien van bandenspanningssensoren.
Auto's met compact reservewiel of full-size re-
servewiel met alternatieve afmetingen
1. Het compacte reservewiel of het full-size
reservewiel met alternatieve afmetingen is
niet voorzien van een bandenspannings-
sensor. Daarom wordt de bandenspanning
van het compacte reservewiel niet door
het bandenspanningscontrolesysteem
geregistreerd.
2. Als u het compacte reservewiel of het
full-size reservewiel met alternatieve af-
metingen aanbrengt in plaats van een
band met een spanning onder de waar-
schuwingsgrens, blijft het bandenspan-
ningslampje branden en klinkt er een ge-
luidssignaal wanneer u het contact uit en
weer inschakelt. Daarnaast wordt de ban-
denspanningswaarde in de afbeelding in
de instrumentengroep met een andere
kleur aangegeven.
3. Nadat u maximaal 10 minuten met een
snelheid van meer dan 24 km/u (15 mph)
hebt gereden, gaat het bandenspannings-
lampje gedurende 75 seconden knippe-
109

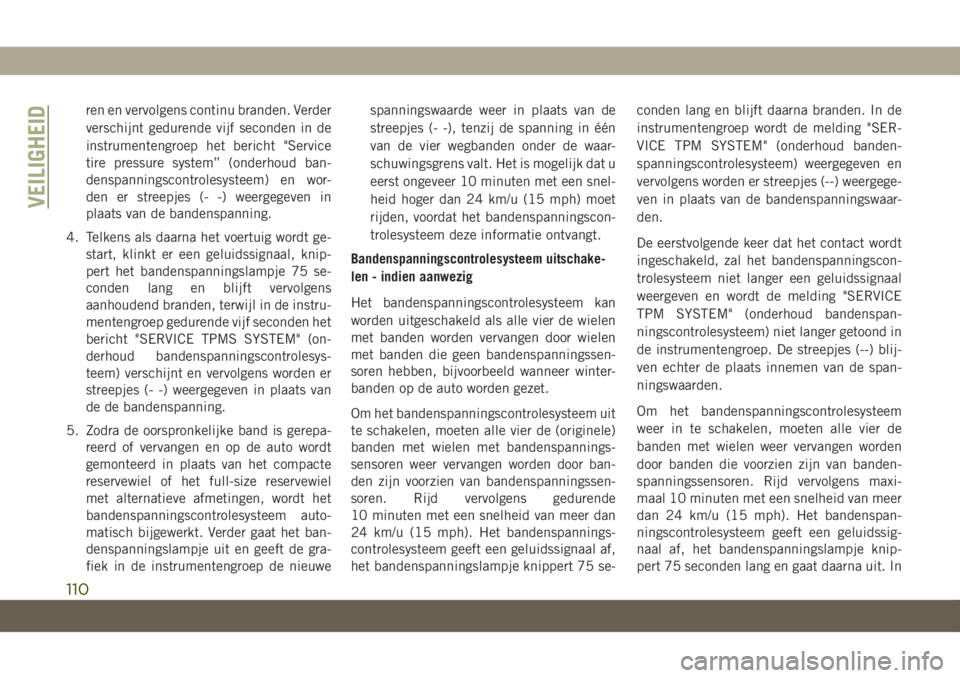

ren en vervolgens continu branden. Verder
verschijnt gedurende vijf seconden in de
instrumentengroep het bericht "Service
tire pressure system” (onderhoud ban-
denspanningscontrolesysteem) en wor-
den er streepjes (- -) weergegeven in
plaats van de bandenspanning.
4. Telkens als daarna het voertuig wordt ge-
start, klinkt er een geluidssignaal, knip-
pert het bandenspanningslampje 75 se-
conden lang en blijft vervolgens
aanhoudend branden, terwijl in de instru-
mentengroep gedurende vijf seconden het
bericht "SERVICE TPMS SYSTEM" (on-
derhoud bandenspanningscontrolesys-
teem) verschijnt en vervolgens worden er
streepjes (- -) weergegeven in plaats van
de de bandenspanning.
5. Zodra de oorspronkelijke band is gerepa-
reerd of vervangen en op de auto wordt
gemonteerd in plaats van het compacte
reservewiel of het full-size reservewiel
met alternatieve afmetingen, wordt het
bandenspanningscontrolesysteem auto-
matisch bijgewerkt. Verder gaat het ban-
denspanningslampje uit en geeft de gra-
fiek in de instrumentengroep de nieuwespanningswaarde weer in plaats van de
streepjes (- -), tenzij de spanning in één
van de vier wegbanden onder de waar-
schuwingsgrens valt. Het is mogelijk dat u
eerst ongeveer 10 minuten met een snel-
heid hoger dan 24 km/u (15 mph) moet
rijden, voordat het bandenspanningscon-
trolesysteem deze informatie ontvangt.
Bandenspanningscontrolesysteem uitschake-
len - indien aanwezig
Het bandenspanningscontrolesysteem kan
worden uitgeschakeld als alle vier de wielen
met banden worden vervangen door wielen
met banden die geen bandenspanningssen-
soren hebben, bijvoorbeeld wanneer winter-
banden op de auto worden gezet.
Om het bandenspanningscontrolesysteem uit
te schakelen, moeten alle vier de (originele)
banden met wielen met bandenspannings-
sensoren weer vervangen worden door ban-
den zijn voorzien van bandenspanningssen-
soren. Rijd vervolgens gedurende
10 minuten met een snelheid van meer dan
24 km/u (15 mph). Het bandenspannings-
controlesysteem geeft een geluidssignaal af,
het bandenspanningslampje knippert 75 se-conden lang en blijft daarna branden. In de
instrumentengroep wordt de melding "SER-
VICE TPM SYSTEM" (onderhoud banden-
spanningscontrolesysteem) weergegeven en
vervolgens worden er streepjes (--) weergege-
ven in plaats van de bandenspanningswaar-
den.
De eerstvolgende keer dat het contact wordt
ingeschakeld, zal het bandenspanningscon-
trolesysteem niet langer een geluidssignaal
weergeven en wordt de melding "SERVICE
TPM SYSTEM" (onderhoud bandenspan-
ningscontrolesysteem) niet langer getoond in
de instrumentengroep. De streepjes (--) blij-
ven echter de plaats innemen van de span-
ningswaarden.
Om het bandenspanningscontrolesysteem
weer in te schakelen, moeten alle vier de
banden met wielen weer vervangen worden
door banden die voorzien zijn van banden-
spanningssensoren. Rijd vervolgens maxi-
maal 10 minuten met een snelheid van meer
dan 24 km/u (15 mph). Het bandenspan-
ningscontrolesysteem geeft een geluidssig-
naal af, het bandenspanningslampje knip-
pert 75 seconden lang en gaat daarna uit. In
VEILIGHEID
110

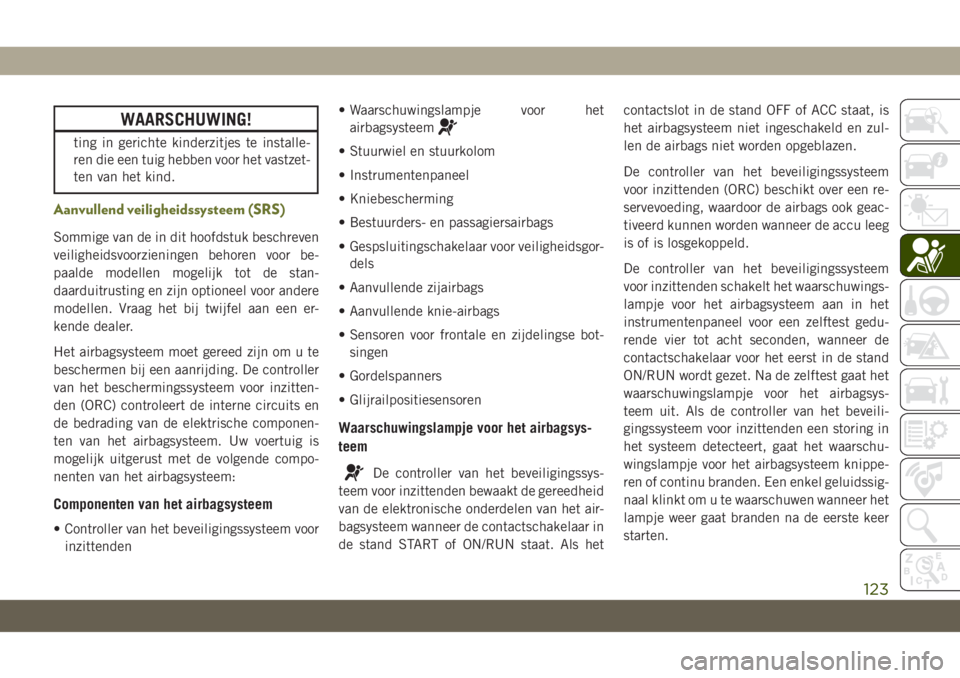

WAARSCHUWING!
ting in gerichte kinderzitjes te installe-
ren die een tuig hebben voor het vastzet-
ten van het kind.
Aanvullend veiligheidssysteem (SRS)
Sommige van de in dit hoofdstuk beschreven
veiligheidsvoorzieningen behoren voor be-
paalde modellen mogelijk tot de stan-
daarduitrusting en zijn optioneel voor andere
modellen. Vraag het bij twijfel aan een er-
kende dealer.
Het airbagsysteem moet gereed zijn om u te
beschermen bij een aanrijding. De controller
van het beschermingssysteem voor inzitten-
den (ORC) controleert de interne circuits en
de bedrading van de elektrische componen-
ten van het airbagsysteem. Uw voertuig is
mogelijk uitgerust met de volgende compo-
nenten van het airbagsysteem:
Componenten van het airbagsysteem
• Controller van het beveiligingssysteem voor
inzittenden• Waarschuwingslampje voor het
airbagsysteem
• Stuurwiel en stuurkolom
• Instrumentenpaneel
• Kniebescherming
• Bestuurders- en passagiersairbags
• Gespsluitingschakelaar voor veiligheidsgor-
dels
• Aanvullende zijairbags
• Aanvullende knie-airbags
• Sensoren voor frontale en zijdelingse bot-
singen
• Gordelspanners
• Glijrailpositiesensoren
Waarschuwingslampje voor het airbagsys-
teem
De controller van het beveiligingssys-
teem voor inzittenden bewaakt de gereedheid
van de elektronische onderdelen van het air-
bagsysteem wanneer de contactschakelaar in
de stand START of ON/RUN staat. Als hetcontactslot in de stand OFF of ACC staat, is
het airbagsysteem niet ingeschakeld en zul-
len de airbags niet worden opgeblazen.
De controller van het beveiligingssysteem
voor inzittenden (ORC) beschikt over een re-
servevoeding, waardoor de airbags ook geac-
tiveerd kunnen worden wanneer de accu leeg
is of is losgekoppeld.
De controller van het beveiligingssysteem
voor inzittenden schakelt het waarschuwings-
lampje voor het airbagsysteem aan in het
instrumentenpaneel voor een zelftest gedu-
rende vier tot acht seconden, wanneer de
contactschakelaar voor het eerst in de stand
ON/RUN wordt gezet. Na de zelftest gaat het
waarschuwingslampje voor het airbagsys-
teem uit. Als de controller van het beveili-
gingssysteem voor inzittenden een storing in
het systeem detecteert, gaat het waarschu-
wingslampje voor het airbagsysteem knippe-
ren of continu branden. Een enkel geluidssig-
naal klinkt om u te waarschuwen wanneer het
lampje weer gaat branden na de eerste keer
starten.
123

WAARSCHUWING!
een kinderzitje tegen de rijrichting in,
ernstig of zelfs dodelijk letsel oplopen.
Kenmerken frontairbag bestuurders- en
passagierszijde
Het geavanceerde frontairbagsysteem be-
staat uit airbags aan de bestuurderszijde en
aan de passagierszijde die in meerdere stadia
worden geactiveerd. Dit systeem reageert
overeenkomstig de kracht en de aard van de
botsing die worden vastgesteld door de con-
troller van het beveiligingssysteem voor inzit-
tenden. Deze controller ontvangt informatie
van de sensoren voor frontale botsingen (in-
dien aanwezig) of van andere systeemcompo-
nenten.
Het eerste opblaasmechanisme wordt onmid-
dellijk geactiveerd bij een botsing waarbij
gebruik van de airbags noodzakelijk is. Een
geringe opblazing wordt toegepast voor min-
der zware botsingen. Bij zwaardere botsingen
wordt een krachtiger opblazing toegepast.Deze auto is mogelijk uitgerust met een ge-
spsluitingsschakelaar voor de veiligheidsgor-
del voor de bestuurders- en/of de voorpassa-
giersstoel die registreert of de gordel is
vastgegespt. Met deze gespsluitingschake-
laar kan het niveau worden aangepast waar-
mee de geavanceerde frontairbags worden
opgeblazen.
Deze auto kan zijn uitgerust met glijrailposi-
tiesensoren voor de bestuurders- en/of de
voorpassagiersstoel waarmee de mate van
opblazen van de geavanceerde voorairbags op
basis van de stoelpositie kan worden
aangepast.
WAARSCHUWING!
• Er mogen geen voorwerpen op of nabij
het airbagpaneel op het instrumenten-
paneel of het stuur worden geplaatst,
omdat deze letsel kunnen veroorzaken
bij botsingen waarbij de airbag wordt
opgeblazen.
• Plaats niets op of rond de airbagpanelen
en probeer deze nooit handmatig te ope-
nen. Anders is het mogelijk dat u de
WAARSCHUWING!
airbags beschadigt. Bovendien kunt u
letsel oplopen doordat de airbags moge-
lijk niet meer functioneren. De be-
schermpanelen van de airbagkussens
gaan alleen open als de airbags worden
opgeblazen.
• Als u alleen op de airbags vertrouwt, kan
dit bij een aanrijding leiden tot ernstig
letsel. De airbags werken in combinatie
met uw veiligheidsgordel om u op de
juiste wijze te beschermen. Bij sommige
aanrijdingen worden de airbags niet op-
geblazen. Draag uw veiligheidsgordels
altijd, ook als uw auto is uitgerust met
airbags.
Werking frontairbags
De frontairbags zijn ontworpen om extra be-
scherming te bieden als aanvulling op de
veiligheidsgordels. Frontairbags zijn niet be-
doeld voor het verminderen van het risico op
letsel bij botsingen van achteren, botsingen
van opzij of over de kop slaan. De frontair-
bags worden niet bij alle frontale botsingen
geactiveerd. Dit geldt ook voor sommige fron-
VEILIGHEID
126

tale botsingen die ernstige schade aan het
voertuig tot gevolg hebben, zoals bepaalde
aanrijdingen tegen palen, aanrijdingen waar-
bij de auto onder een vrachtwagen terecht-
komt en aanrijdingen onder een hoek.
Daarentegen kunnen frontairbags, afhanke-
lijk van de aard van de botsing en de plaats
waar het voertuig wordt geraakt, opgeblazen
worden bij aanrijdingen die geringe schade
aan de voorkant van het voertuig tot gevolg
hebben, maar die aanvankelijk een grote af-
name van de snelheid veroorzaken.
Omdat airbagsensoren de vertraging van het voer-
tuig in de loop van de tijd meten, zijn de snelheid
van het voertuig en de schade op zichzelf geen
goede indicatoren voor de noodzaak van het wel
of niet opblazen van een airbag.
Veiligheidsgordels zijn bij alle ongevallen
noodzakelijk voor uw bescherming en om uw
lichaam in de juiste positie te houden, uit de
buurt van een airbag die wordt opgeblazen.
De controller van het beveiligingssysteem
voor inzittenden (OCR) zendt een signaal
naar de opblaasmodules wanneer een botsing
wordt gedetecteerd waarbij de frontairbagsmoeten worden geactiveerd. Een grote hoe-
veelheid niet-giftig gas wordt gegenereerd om
de frontairbags op te blazen.
Het afdekpaneel op de stuurwielnaaf en op
de rechterbovenzijde van het instrumenten-
paneel komen los en worden verwijderd ter-
wijl de airbags volledig worden opgeblazen.
De frontairbags worden binnen een oogwenk
volledig opgeblazen. De frontairbags lopen
vervolgens snel leeg terwijl ze de bestuurder
en de voorpassagier bescherming bieden.
Kniebescherming
De kniebescherming helpt de knieën van de
bestuurder en de voorpassagier te bescher-
men en hen correct te laten zitten bij het
eventueel opblazen van de frontairbags.
WAARSCHUWING!
• U mag nooit in de kniebeschermingen
boren of snijden of deze op een andere
manier bewerken.
• Monteer geen accessoires op de kniebe-
schermingen zoals alarmverlichting,
audio-installaties, 27 MC-apparatuur,
enz.
Extra knieairbag aan bestuurderszijde
Deze auto is aan de bestuurderszijde voorzien
van een knieairbag, die zich in het instrumen-
tenpaneel onder de stuurkolom bevindt. De
extra knieairbag aan bestuurderszijde biedt
meer bescherming en werkt bij frontale aan-
rijdingen samen met de veiligheidsgordels,
de gordelspanners en de frontairbags.
Aanvullende zijairbags
Aanvullende zijairbags in de stoelen (SAB's) —
indien aanwezig
Dit voertuig is mogelijk ook uitgerust met
aanvullende zijairbags in de stoelen (SAB's).
Raadpleeg de onderstaande informatie wan-
neer uw voertuig is uitgerust met aanvullende
zijairbags in de stoelen (SAB's).
Aanvullende zijairbags in de stoelen (SAB's)
bevinden zich aan de buitenzijde van de
voorstoelen. De zijairbags in de stoelen zijn
gemarkeerd met het opschrift "SRS AIRBAG"
of "AIRBAG", op een label of op de bekleding
aan de buitenzijde van de stoelen.
127

SABIC's (indien aanwezig) kunnen helpen
het risico van hoofdletsel en ander letsel voor
inzittenden op de voorstoelen of buitenste
zitplaatsen achterin te beperken tijdens be-
paalde zijdelingse botsingen, als aanvulling
op de potentiële letselreductie door de veilig-
heidsgordels en de constructie van de carros-
serie.De gordijn-zijairbag wordt naar beneden ge-
activeerd en bedekt de zijruiten. Een geacti-
veerde gordijn-zijairbag drukt de buitenrand
van de hemelbekleding opzij en bedekt de
zijruit. De gordijn-zijairbags worden met een
dermate grote kracht opgeblazen, dat ze in-
zittenden kunnen verwonden indien ze niet
naar behoren in de stoel zitten of hun veilig-
heidsgordel niet naar behoren dragen, of in-
dien er zich voorwerpen bevinden in het ge-
bied waar de gordijn-zijairbags worden
opgeblazen. Kinderen lopen een nog hoger
risico van letsel door een geactiveerde airbag.
De SABIC's (indien aanwezig) kunnen helpen
bij het beperken van het risico van gedeelte-
lijk of volledig uit het voertuig geslingerd
worden van inzittenden dóór de zijruiten bij
bepaalde zijdelingse botsingen.
WAARSCHUWING!
• Stapel apparatuur, bagage of andere la-
ding niet dermate hoog op dat het opbla-
zen van de gordijn-zijairbags wordt ge-
blokkeerd. De bekleding boven de
zijruiten waar de gordijn-zijairbags en
WAARSCHUWING!
het opblaaspad zich bevinden, moet vrij
van obstakels blijven.
• Om de gordijn-zijairbags naar behoren te
laten werken, geen accessoires in uw
auto installeren die het dak kunnen ver-
anderen. Voeg later geen open dak toe
aan uw voertuig. Monteer geen daktrans-
portsystemen waarbij permanente be-
vestigingen nodig zijn (bouten of schroe-
ven) voor montage op het autodak. Boor
nooit in het autodak, om welke reden
dan ook.
Zijdelingse botsingen
De zijairbags zijn ontworpen om te worden
geactiveerd bij bepaalde zijdelingse botsin-
gen. De controller van het beveiligingssys-
teem voor inzittenden (ORC) bepaalt op basis
van de aard en ernst van een botsing of de
zijairbags moeten worden opgeblazen. De
sensoren voor zijdelingse botsingen helpen
de controller van het beveiligingssysteem
voor inzittenden bij het bepalen van de juiste
reactie op de botsingen. Het systeem is ge-
kalibreerd om de zijairbags aan de zijde van
Plaats van het label voor aanvullende
gordijn-zijairbags
129

Over de kop slaan van het voertuig (indien
uitgerust met systeem voor detectie van over de
kop slaan)
Zijairbags zijn ontworpen om te worden geac-
tiveerd bij bepaalde gevallen van over de kop
slaan van de auto (indien uitgerust met de-
tectie van over de kop slaan). De controller
van het beveiligingssysteem voor inzittenden
bepaalt op basis van de aard en ernst van het
over de kop rollen van de auto, of de zijair-
bags moeten worden opgeblazen. Beschadi-
ging van de auto is op zichzelf geen goede
indicatie of activering van de zijairbags al dan
niet vereist was.
De zijairbags altijd geactiveerd wanneer de
auto over de kop slaat. Het systeem voor
detectie van over de kop slaan bepaalt of de
het voertuig mogelijk over de kop slaat en of
activering noodzakelijk is. In het geval dat het
voertuig over de kop of bijna over de kop slaat
en de zijairbags moeten worden opgeblazen,activeert het systeem voor detectie van over
de kop slaan ook de voorspanners van de
veiligheidsgordels aan beide zijden van het
voertuig.
De gordijn-zijairbags kunnen helpen bij het
beperken van het risico van gedeeltelijk of
volledig uit de auto geslingerd worden van
inzittenden dóór de zijruiten bij bepaalde
zijdelingse botsingen of het over de kop slaan
van de auto.
Componenten van het airbagsysteem
OPMERKING:
De controller van het beschermingssysteem
voor de inzittenden (ORC) controleert de in-
terne circuits en de bedrading van de onder-
staande elektrische componenten van het air-
bagsysteem:
• Controller van het beveiligingssysteem voor
inzittenden
• Waarschuwingslampje voor het airbagsys-
teem
• Stuurwiel en stuurkolom
• Instrumentenpaneel
• Kniebescherming
• Bestuurders- en passagiersairbags
• Gespsluitingschakelaar voor veiligheidsgor-
dels
• Aanvullende zijairbags
• Aanvullende knie-airbags
• Sensoren voor frontale en zijdelingse bot-
singen
• Gordelspanners
• Glijrailpositiesensoren
Als een airbag wordt opgeblazen
De frontairbags zijn zo ontworpen dat ze na
het opblazen onmiddellijk weer leeglopen.
OPMERKING:
De front- en/of zijairbags worden niet bij alle
botsingen opgeblazen. Dit houdt echter niet
in dat het airbagsysteem niet werkt.
131
