3. Podłączyć ujemną ko\bcówkę(-)prze-
wodu rozruchowego do ujemnego styku
(-) akumulatora wspomagającego.
4. Podłączyć drugą ko\bcówkę ujemną (-)
przewodu rozruchowego do punktu masy
silnika (odsłoniętej metalowej części sil-
nika) z dala od akumulatora i układu wtry-
sku paliwa.
OSTRZE\bENIE!
Nie podłączać przewodu do styku ujem-
nego (-) rozładowanego akumulatora.
Wywołana w ten sposób iskra elektryczna
może doprowadzić do eksplozji akumula-
tora i spowodować obrażenia ciała. Na-
leży wyłącznie używać określonego
punktu masy. Nie używać żadnych innych
niezabezpieczonych metalowych części.
5. Uruchomić silnik w pojeździe z akumula- torem wspomagającym, pozostawić go
przez kilka minut na biegu jałowym, a na-
stępnie uruchomić silnik w pojeździe
z rozładowanym akumulatorem. 6.
Po uruchomieniu silnika odłączyć prze-
wody rozruchowe w odwrotnej kolejności:
Odłączanie przewodów rozruchowych
1. Odłączyć ko\bcówkę ujemną
(-)przewodu
rozruchowego od punktu masy silnika po-
jazdu z rozładowanym akumulatorem.
2. Odłączyć drugą ko\bcówkę ujemnego (-)
przewodu rozruchowego od ujemnego
styku (-)akumulatora wspomagającego.
3. Odłączyć ko\bcówkę dodatnią (+)prze-
wodu rozruchowego od bieguna dodat-
niego (+)akumulatora wspomagającego.
4.
Odłączyć drugą ko\bcówkę dodatniego(+)
przewodu rozruchowego od dodatniego
styku (+)rozładowanego akumulatora.
Jeśli pojazd wymaga częstego uruchamia-
nia z wykorzystaniem zewnętrznego akumu-
latora, należy zlecić u autoryzowanego dea-
lera wykonanie przeglądu akumulatora
i układu ładowania.
PRZESTROGA!
Akcesoria podłączone do gniazd zasila-
nia w pojeździe (np. telefony komórkowe
itp.) powodują rozładowywanie akumula-
tora pojazdu, nawet gdy są wyłączone.
W efekcie ich długotrwałego podłączenia
bez włączonego silnika, akumulator po-
jazdu ulegnie rozładowaniu w stopniu po-
wodującym ograniczenie jego trwałości
i/lub uniemożliwienie uruchomienia sil-
nika.
PRZEGRZANIE SILNIKA
W każdej z niżej wymienionych sytuacji
można zmniejszyć ryzyko przegrzania sil-
nika, podejmując odpowiednie kroki.
• Na autostradzie — zwolnić.
• W ruchu miejskim — zatrzymując się, prze- stawiać dźwignię zmiany biegów do poło-
żenia N (neutralnego), ale nie zwiększać
prędkości obrotowej biegu jałowego.
245

Abyuniknąć uszkodzenia pojazdu, należy sto-
sować odpowiednie urządzenia holownicze
i podnoszące. Należy korzystać wyłącznie ze
sprzęgów holowniczych i innych urządze\b,
które są przeznaczone do holowania zgodnie
z instrukcją producenta. Należy korzystać
z ła\bcuchów zabezpieczających. Sprzęg ho-
lowniczy lub inne urządzenia holownicze na-
leży przymocowywać do głównych belek kon-
strukcyjnych pojazdu, nie do zderzaków ani
wsporników dodatkowych. Należy przestrze-
gać krajowych i lokalnych przepisów dotyczą-
cych holowania pojazdów.
UWAGA:
• Przed rozpoczęciem holowania, należy upewnić się, że funkcja automatycznego
hamulca postojowego jest wyłączona, aby
zapobiec przypadkowemu uruchomieniu
elektrycznego hamulca postojowego. Au-
tomatyczny hamulec postojowy można
włączyć lub wyłączyć, korzystając z pro-
gramowalnych funkcji użytkownika w menu
ustawie\b systemu Uconnect. •
Pojazdy z rozładowanym akumulatorem lub
całkowitą awarią układów elektrycznych
przy włączonym elektrycznym hamulcu po-
stojowym (EPB) będą wymagały uniesienia
tylnych kół za pomocą odpowiedniego
wózka lub podnośnika podczas ustawiania
pojazdu na platformie holowniczej.
Jeśli podczas holowania zachodzi potrzeba
skorzystania z akcesoriów (wycieraczek, od-
mrażania szyb itp.), należy ustawić wyłącz-
nik zapłonu w pozycji ON/RUN (Zapłon),
a nie ACC (Zasilanie akcesoriów).
Należy pamiętać, że funkcja bezpiecze\b-
stwa uruchomi elektryczny hamulec posto-
jowy przy każdorazowym otwarciu drzwi kie-
rowcy (podłączony akumulator, wyłącznik
zapłonu w położeniu ON (Zapłon), skrzynia
biegów w ustawieniu P i zwolniony pedał
hamulca). Jeśli pojazd jest holowany z wy-
łącznikiem zapłonu ustawionym w trybie ON/
RUN (Zapłon), za każdym razem, gdy ot-
warte zostaną drzwi kierowcy, należy
ręcznie wyłączyć elektryczny hamulec po-
stojowy poprzez wciśnięcie pedału hamulca,
a następnie zwolnienie przełącznika EPB. Jeśli akumulator pojazdu jest rozładowany,
należy zapoznać się z częścią „Obejście
dźwigni zmiany biegów” w niniejszym roz-
dziale, aby dowiedzieć się, jak ustawić auto-
matyczną skrzynię biegów poza położenie P
w celu przeprowadzenia holowania.PRZESTROGA!
• Podczas holowania nie wolno korzystać
z zawiesi. Istnieje ryzyko uszkodzenia
pojazdu.
• Podczas zabezpieczania pojazdu na
platformie nie wolno mocować pasów
do elementów przedniego lub tylnego
zawieszenia. Nieprawidłowe holowanie
może doprowadzić do uszkodzenia po-
jazdu.
• Jeśli pojazd jest holowany, należy
upewnić się, że elektryczny hamulec
postojowy jest zwolniony i nie aktywuje
się samoczynnie.
249

• W żadnym wypadku nie można dopuścićdo sytuacji, w której wymiana oleju nastę-
puje po przejechaniu ponad 12 000 km
(7500 mil) lub po upływie 12 miesięcy,
w zależności od tego, co nastąpi wcześniej
(z wyjątkiem silnika benzynowego 2,0 l z fil-
trem cząstek stałych — GPF).
Autoryzowany dealer może zresetować ko-
munikat kontrolki wymiany oleju po przepro-
wadzeniu zaplanowanej wymiany oleju.
Raz w miesiącu lub przed dłuższą jazdą
• Sprawdzić poziom oleju silnikowego.
• Sprawdzić poziom płynu do spryskiwaczy szyb.
• Sprawdzić ciśnienie w oponach i upewnić się, czy nie noszą śladów nienormalnego
zużycia lub uszkodze\b. Zamienić opony
miejscami po zauważeniu pierwszych śla-
dów nieregularnego zużycia, nawet jeśli
nastąpi to przed włączeniem wskaźnika
wymiany oleju. • Sprawdzić poziom płynu chłodzącego sil-
nik w zbiorniku oraz poziom płynu hamul-
cowego w pompie hamulcowej i w razie
potrzeby uzupełnić.
• Sprawdzić działanie wszystkich świateł wewnętrznych i zewnętrznych pojazdu.
Przy każdej wymianie oleju
• Wymienić olej i filtr.
• Zamiana opon. Zamienić miejscami po
zauważeniu pierwszych śladów niere-
gularnego zużycia, nawet jeśli nastąpi
to przed włączeniem wskaźnika wy-
miany oleju.
• Sprawdzić akumulator i w razie potrzeby wyczyścić i zabezpieczyć jego bieguny.
• Sprawdzić klocki hamulcowe, szczęki, tar- cze, bębny, przewody elastyczne oraz
przewód hamulcowy
• Sprawdzić osłonę układu chłodzenia oraz przewody elastyczne.
• Sprawdzić układ wydechowy. • W przypadku jazdy samochodem w warun-
kach silnego zapylenia lub na bezdrożach
sprawdzić filtr powietrza.
PRZESTROGA!
Zaniedbanie konserwacji odpowiednich
podzespołów może doprowadzić do
uszkodzenia pojazdu.
Harmonogram konserwacji — silnik ben-
zynowy
UWAGA:
Po wykonaniu ostatniej czynności określo-
nej w tabeli przejść do zaplanowanego prze-
glądu, zachowując częstotliwość określoną
w harmonogramie i zaznaczając każdą
czynność kropką lub stosowną uwagą. Po-
nowne rozpoczęcie czynności obsługowych
od początku harmonogramu może spowo-
dować przekroczenie dozwolonego prze-
działu czasowego dla niektórych czynności.
SERWIS I KONSERWACJA
254

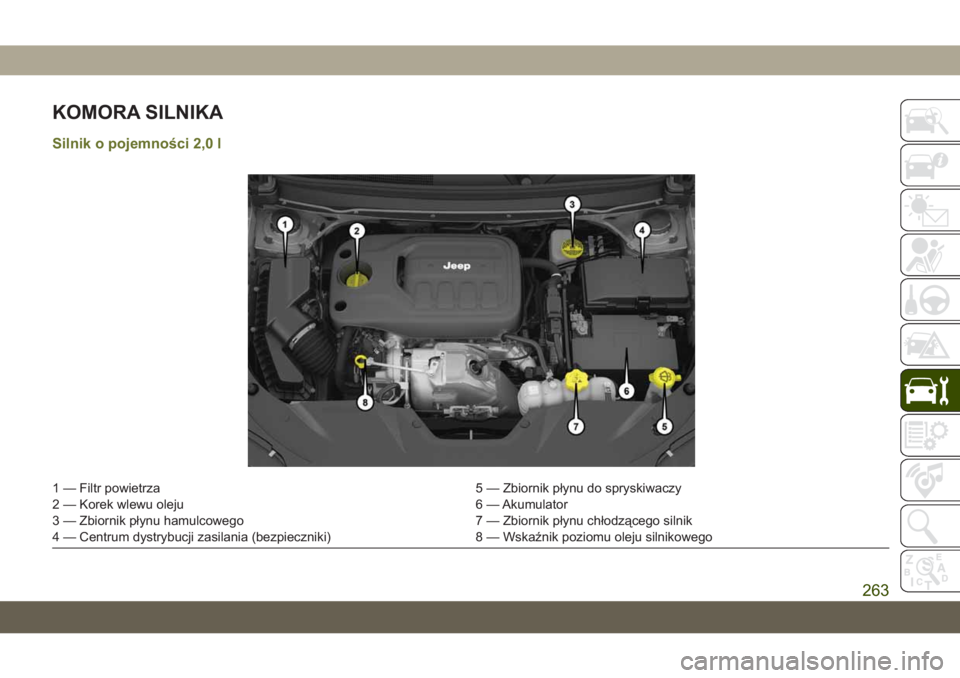

KOMORA SILNIKA
Silnik o pojemności 2,0 l
1 — Filtr powietrza5 — Zbiornik płynu do spryskiwaczy
2 — Korek wlewu oleju 6 — Akumulator
3 — Zbiornik płynu hamulcowego 7 — Zbiornik płynu chłodzącego silnik
4 — Centrum dystrybucji zasilania (bezpieczniki) 8 — Wskaźnik poziomu oleju silnikowego
263

Silnik o pojemności 2,4 l
1 — Filtr powietrza5 — Zbiornik płynu do spryskiwaczy
2 — Korek wlewu oleju 6 — Akumulator
3 — Zbiornik płynu hamulcowego 7 — Zbiornik płynu chłodzącego silnik
4 — Centrum dystrybucji zasilania (bezpieczniki) 8 — Wskaźnik poziomu oleju silnikowego
SERWIS I KONSERWACJA
264

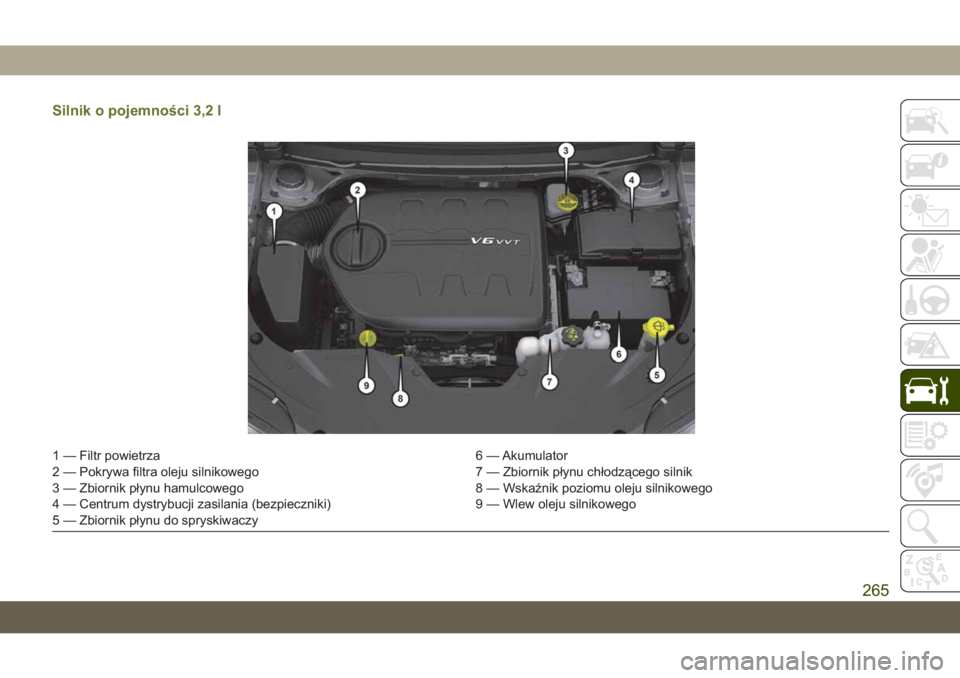

Silnik o pojemności 3,2 l
1 — Filtr powietrza6 — Akumulator
2 — Pokrywa filtra oleju silnikowego 7 — Zbiornik płynu chłodzącego silnik
3 — Zbiornik płynu hamulcowego 8 — Wskaźnik poziomu oleju silnikowego
4 — Centrum dystrybucji zasilania (bezpieczniki) 9 — Wlew oleju silnikowego
5 — Zbiornik płynu do spryskiwaczy
265

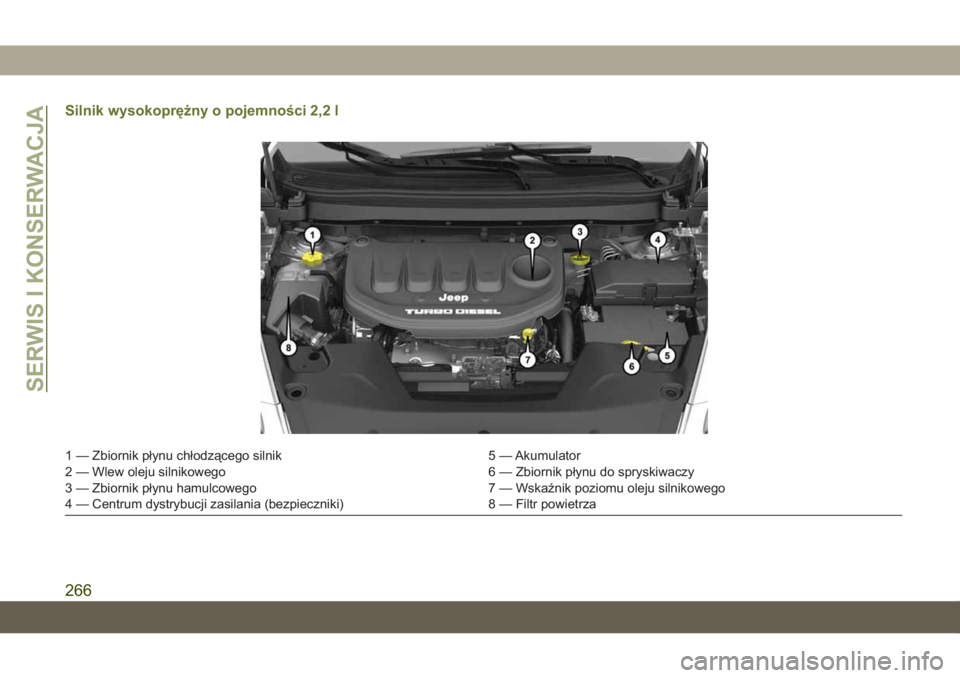

Silnik wysokoprężny o pojemności 2,2 l
1 — Zbiornik płynu chłodzącego silnik5 — Akumulator
2 — Wlew oleju silnikowego 6 — Zbiornik płynu do spryskiwaczy
3 — Zbiornik płynu hamulcowego 7 — Wskaźnik poziomu oleju silnikowego
4 — Centrum dystrybucji zasilania (bezpieczniki) 8 — Filtr powietrza
SERWIS I KONSERWACJA
266

Automatyczna skrzynia biegów
Kontrola poziomu płynu
Poziom oleju jest ustalany fabrycznie i nie
wymaga uzupełniania w normalnych warun-
kach eksploatacji. Rutynowa kontrola po-
ziomu oleju nie jest konieczna, więc skrzynia
biegów nie ma wskaźnika poziomu. Autory-
zowany dealer może sprawdzić poziom oleju
w skrzyni biegów za pomocą specjalistycz-
nych narzędzi serwisowych. W przypadku
stwierdzenia wycieku oleju lub nieprawidło-
wego działania skrzyni biegów należy nie-
zwłocznie odwiedzić autoryzowanego dea-
lera w celu sprawdzenia poziomu oleju
w skrzyni biegów. Jazda z niewłaściwym po-
ziomem oleju może spowodować poważne
uszkodzenie skrzyni biegów.
PRZESTROGA!
W przypadku stwierdzenia wycieku oleju
przekładniowego należy niezwłocznie od-
wiedzić autoryzowanego dealera. Może
dojść do poważnego uszkodzenia skrzyni
biegów. Autoryzowany dealer dysponuje
odpowiednimi narzędziami, umożliwiają-
PRZESTROGA!
cymi dokładne wyregulowanie poziomu
oleju.
Akumulator bezobsługowy
Niniejszy pojazd wyposażono w akumulator
bezobsługowy. Oznacza to, że nie trzeba
dolewać wody do jego elektrolitu ani prze-
prowadzać okresowych prac
konserwacyjnych.
OSTRZE\bENIE!
• Korzystanie z akumulatora z niskim po-ziomem elektrolitu może spowodować
jego nieodwracalne uszkodzenie i gro-
zić niebezpiecze\bstwem wybuchu.
• Podczas wykonywania jakichkolwiek
czynności przy akumulatorze lub w jego
pobliżu należy zawsze osłaniać oczy
specjalnymi okularami ochronnymi.
• Akumulatory zawierają substancje,
które są bardzo niebezpieczne dla śro-
dowiska. W celu wymiany akumulatora
OSTRZE\bENIE!
należy skontaktować się z autoryzowa-
nym dealerem.
• Płyn akumulatorowy to roztwór żrącego
kwasu, który może poparzyć lub nawet
oślepić. Nie dopuszczać do zetknięcia
płynu akumulatorowego z oczami,
skórą lub odzieżą. Podczas mocowania
zacisków nie wolno pochylać się nad
akumulatorem. Jeżeli dojdzie do rozla-
nia kwasu na oczy lub skórę, natych-
miast spłukać miejsce oparzenia dużą
ilością wody. Więcej informacji znajduje
się w części „Uruchamianie z wykorzy-
staniem zewnętrznego akumulatora”
rozdziału „W sytuacjach awaryjnych”.
• Gazy wydzielane z akumulatora są ła-
twopalne i grożą wybuchem. Nie zbliżać
się do akumulatora ze źródłem ognia
wywołującym płomienie lub iskry. Nie
wolno stosować akumulatora wspoma-
gającego ani innych źródeł wspomaga-
nia o napięciu układu większym niż
12 V. Nie wolno dopuścić do zetknięcia
zacisków kabli.
271

OSTRZE\bENIE!
• Styki akumulatora, bieguny i związanez nimi akcesoria zawierają ołów i jego
związki. Po zako\bczeniu obsługi aku-
mulatora należy umyć ręce.
PRZESTROGA!
• Podłączając przewody na akumulato-rze, podłączyć przewód dodatni do bie-
guna dodatniego, a ujemny do bieguna
ujemnego. Styki akumulatora są ozna-
czone jako styk dodatni (+) i ujemny (-),
co można rozróżnić dzięki informacjom
na obudowie akumulatora. Zaciski kabli
należy mocno zamocować na stykach
biegunów, upewniając się, że nie po-
krywa ich rdza.
• W przypadku używania prostownika
szybkoładującego, gdy w pojeździe
znajduje się akumulator, należy odłą-
czyć oba przewody akumulatora przed
podłączeniem prostownika do akumu-
latora. Nie należy wykorzystywać pro-
stownika szybkoładującego do urucha-
miania pojazdu.
CZYNNOŚCI SERWISOWE
DEALERA
Autoryzowany dealer zatrudnia wykwalifiko-
wanych pracowników serwisowych oraz po-
siada specjalistyczne narzędzia i urządze-
nia, które umożliwiają przeprowadzenie
wszystkich czynności serwisowych w najlep-
szy sposób. Dostępne są instrukcje serwi-
sowe, które zawierają szczegółowe informa-
cje serwisowe dotyczące danego pojazdu.
Przed samodzielnym rozpoczęciem jakich-
kolwiek czynności konserwacyjnych należy
się zapoznać z tymi instrukcjami serwiso-
wymi.
UWAGA:
Celowe ingerowanie w układy kontrolujące
poziom emisji może doprowadzić do unie-
ważnienia gwarancji i nałożenia kar
cywilno-prawych.
OSTRZE\bENIE!
Podczas pracy w lub przy pojeździe
można ulec poważnemu wypadkowi.
Użytkownik powinien wykonywać prace
OSTRZE\bENIE!
serwisowe wyłącznie wtedy, gdy posiada
odpowiednią wiedzę oraz wyposażenie
do ich wykonania. W razie wątpliwości
dotyczących możliwości wykonania okre-
ślonej pracy serwisowej należy zlecić jej
wykonanie kompetentnemu mechani-
kowi.
Pióra wycieraczek szyby przedniej
Należy okresowo czyścić gumowe krawę-
dzie piór wycieraczek oraz przednią szybę
za pomocą gąbki lub miękkiej ściereczki i de-
likatnego środka czyszczącego. Umożliwi to
usunięcie soli i zanieczyszcze\b z drogi.
Używanie wycieraczek na suchej szybie
przez dłuższy czas może doprowadzić do
zniszczenia piór. Podczas korzystania z wy-
cieraczek należy zawsze używać płynu
spryskiwacza w celu usunięcia soli lub za-
nieczyszcze\b z suchej szyby.
SERWIS I KONSERWACJA
272

PRZESTROGA!
Prawidłowe funkcjonowanie pojazdów
z napędem na cztery koła zależy od tego,
czy na wszystkich kołach zamontowane
są opony jednakowego rozmiaru, typu
i o takim samym obwodzie. Wszelkie róż-
nice w rozmiarach opon mogą spowodo-
wać uszkodzenie zespołu przeniesienia
mocy. Powinno przestrzegać się harmo-
nogramu przekładania opon w celu za-
chowania balansu ich zużycia.
PRZECHOWYWANIE
POJAZDU
Jeśli pojazd nie będzie używany przez dłużej
niż miesiąc, należy go przygotować do prze-
stoju, wykonując następujące czynności:
• Zaparkować pojazd pod dachem, w miej-scu suchym i możliwie dobrze wentylowa-
nym i zostawić okna nieco uchylone.
• Sprawdzić, czy elektryczny hamulec posto- jowy nie jest włączony.
• Odłączyć ujemny przewód (-) od akumula- tora. Akumulator musi być w pełni nałado-
wany. Co kwartał sprawdzić poziom nała-
dowania akumulatora.
• Jeśli akumulator jest połączony z układami elektrycznymi, sprawdzić poziom nałado-
wania akumulatora co 30 dni.
• Oczyścić malowane elementy i zabezpie- czyć, nakładając wosk ochronny.
• Oczyścić polerowane elementy metalowe i zabezpieczyć, nakładając wosk ochronny.
• Nałożyć talk w proszku na wycieraczki przedniej i tylnej szyby i pozostawić wycie-
raczki uniesione nad szybami. • Zakryć pojazd odpowiednim pokrowcem,
uważając, aby nie uszkodzić lakierowa-
nych elementów podczas nakładania po-
krowca. Nie wolno używać pokrowców
z tworzyw sztucznych, które uniemożli-
wiają odparowywanie wilgoci gromadzącej
się na powierzchni pojazdu.
• Napompować opony do poziomu o +0,5 bar (+7,25 psi) wyższego niż zale-
cany w danych technicznych i okresowo
sprawdzać ciśnienie w oponach.
• Nie wolno opróżniać układu chłodzenia sil- nika.
• Jeśli pojazd nie będzie używany przez dwa tygodnie lub dłużej, uruchomić silnik i po-
zostawić na około pięć minut na biegu jało-
wym oraz pozostawić w tym czasie układ
klimatyzacji włączony z wentylatorem pra-
cującym z wysoką prędkością nawiewu.
Zapewni to prawidłowe nasmarowanie
układu i zminimalizuje niebezpiecze\bstwo
uszkodzenia sprężarki po rozpoczęciu
użytkowania pojazdu.
Kolejność przekładania opon
w pojazdach z napędem na cztery
koła (4WD)
289
