ATTENZIONE!
• Chiudere lo sportello quando non è in
uso e mentre si guida la vettura.
• L'errata manipolazione della presa può
causare scosse elettriche e guasti.
AVVERTENZA!
• Molti accessori che possono essere col-
legati alla presa assorbono corrente
dalla batteria anche se non vengono uti-
lizzati (ad esempio, telefoni cellulari,
ecc.). Se lasciati inseriti troppo a lungo
potrebbero scaricare la batteria con con-
seguente riduzione della durata di que-
st'ultima e/o impossibilità di avviare il
motore.
• Determinati accessori che assorbono
molta corrente (ad esempio, refrigera-
tori, aspirapolveri, luci, ecc.) possono
provocare il deterioramento della batte-
ria ancora più rapidamente. Usarli
quindi in modo intermittente e con la
massima cautela.
AVVERTENZA!
• Dopo l'uso di accessori ad alto assorbi-
mento, o dopo lunghi periodi di inattività
della vettura (con gli accessori lasciati
collegati alla presa), usare la vettura per
un tempo sufficientemente lungo da
consentire all'alternatore di ricaricare la
batteria.
Invertitore di alimentazione — se in
dotazione
Sul retro del tunnel centrale è disponibile
una presa per invertitore di alimentazione da
230 V, 150 Watt per convertire la corrente CC
in corrente CA. Questa presa può alimentare
telefoni cellulari, strumenti elettronici e altri
apparecchi a bassa potenza che richiedono
elettricità fino a 150 Watt. Alcune console
videogiochi di fascia alta e la maggior parte
degli strumenti elettrici superano tale limite
di potenza.
Invertitore di alimentazione del tunnel
centrale posteriore
69

Per attivare la presa di corrente dell'inverti-
tore, inserire semplicemente il dispositivo.
La presa si disattiva automaticamente
quando il dispositivo viene scollegato.
L'invertitore di alimentazione è progettato
con una protezione da sovraccarico integrata.
Se si supera la potenza nominale di
150 Watt, l'invertitore di alimentazione si
spegne automaticamente. Una volta che il
dispositivo elettrico è stato rimosso dallapresa, l'invertitore si dovrebbe azzerare auto-
maticamente. Per evitare di sovraccaricare il
circuito, verificare le potenze nominali sui
dispositivi elettrici prima di utilizzare
l'invertitore.
ATTENZIONE!
Per evitare lesioni gravi o letali:
• Non inserire oggetti nelle prese.
ATTENZIONE!
• Non toccare la presa di corrente con le
mani bagnate.
• Quando il dispositivo non viene utiliz-
zato, chiudere lo sportello.
• L'errata manipolazione della presa può
causare scosse elettriche e guasti.
DESCRIZIONE DELLA VETTURA
70

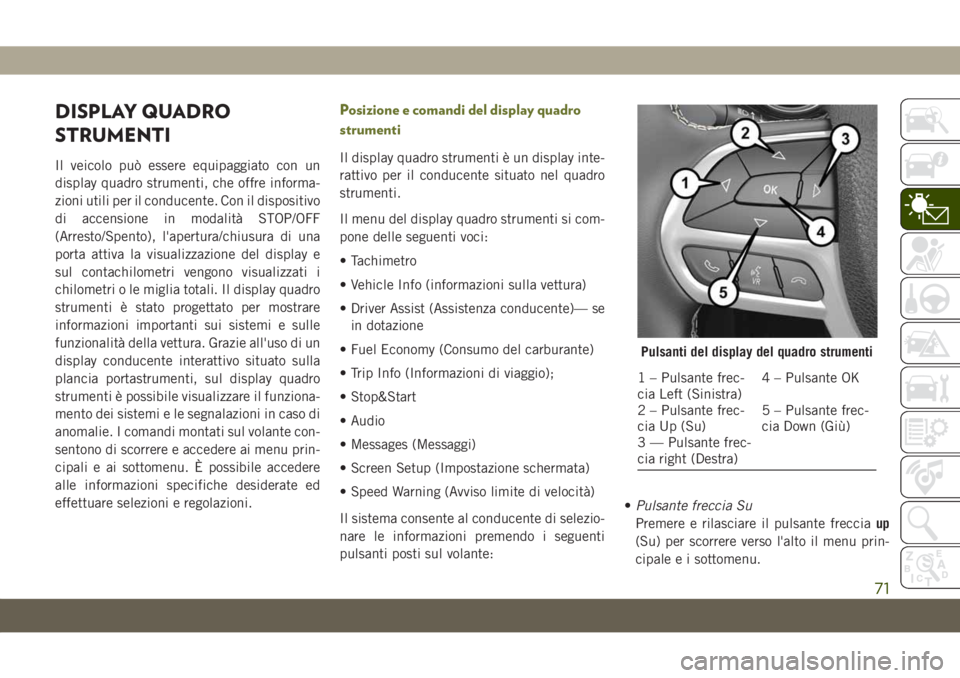

DISPLAY QUADRO
STRUMENTI
Il veicolo può essere equipaggiato con un
display quadro strumenti, che offre informa-
zioni utili per il conducente. Con il dispositivo
di accensione in modalità STOP/OFF
(Arresto/Spento), l'apertura/chiusura di una
porta attiva la visualizzazione del display e
sul contachilometri vengono visualizzati i
chilometri o le miglia totali. Il display quadro
strumenti è stato progettato per mostrare
informazioni importanti sui sistemi e sulle
funzionalità della vettura. Grazie all'uso di un
display conducente interattivo situato sulla
plancia portastrumenti, sul display quadro
strumenti è possibile visualizzare il funziona-
mento dei sistemi e le segnalazioni in caso di
anomalie. I comandi montati sul volante con-
sentono di scorrere e accedere ai menu prin-
cipali e ai sottomenu. È possibile accedere
alle informazioni specifiche desiderate ed
effettuare selezioni e regolazioni.
Posizione e comandi del display quadro
strumenti
Il display quadro strumenti è un display inte-
rattivo per il conducente situato nel quadro
strumenti.
Il menu del display quadro strumenti si com-
pone delle seguenti voci:
• Tachimetro
• Vehicle Info (informazioni sulla vettura)
• Driver Assist (Assistenza conducente)— se
in dotazione
• Fuel Economy (Consumo del carburante)
• Trip Info (Informazioni di viaggio);
• Stop&Start
• Audio
• Messages (Messaggi)
• Screen Setup (Impostazione schermata)
• Speed Warning (Avviso limite di velocità)
Il sistema consente al conducente di selezio-
nare le informazioni premendo i seguenti
pulsanti posti sul volante:•Pulsante freccia Su
Premere e rilasciare il pulsante frecciaup
(Su) per scorrere verso l'alto il menu prin-
cipale e i sottomenu.
Pulsanti del display del quadro strumenti
1 – Pulsante frec-
cia Left (Sinistra)4 – Pulsante OK
2 – Pulsante frec-
cia Up (Su)5 – Pulsante frec-
cia Down (Giù)
3 — Pulsante frec-
cia right (Destra)
71

•Pulsante freccia Giù
Premere e rilasciare il pulsante freccia
down(Giù) per scorrere verso il basso il
menu principale e i sottomenu.
•Pulsante freccia destra
Premere e rilasciare il pulsante frecciade-
straper accedere alle schermate di infor-
mazione o ai sottomenu di una voce del
menu principale.
•Pulsante freccia Left (Sinistra)
Premere e rilasciare il pulsante frecciasi-
nistraper accedere alle schermate di infor-
mazione o ai sottomenu di una voce del
menu principale.
•Pulsante OK
Premere il pulsanteOKper accedere/
selezionare le schermate di informazione o
i sottomenu di una voce del menu princi-
pale. Tenere premuto il pulsanteOKper
reimpostare le funzioni
visualizzate/selezionate.Voci selezionabili dal display quadro
strumenti
Il display quadro strumenti può essere utiliz-
zato per visualizzare le seguenti voci del
menu principale:
Tachimetro Stop&Start
Vehicle Info (informa-
zioni sulla vettura)Audio
Driver Assist (Assi-
stenza conducente)Messages (Messaggi)
Fuel Economy (Con-
sumo del carburante)Screen Setup (Impo-
stazione schermata)
Trip (Contachilometri
parziale)Gear Shift Indicator
(GSI) (Indicatore di
cambio marcia)
NOTA:
A seconda delle opzioni delle vetture, le im-
postazioni delle funzioni possono variare. Per
ulteriori informazioni, fare riferimento a "Dis-
play quadro strumenti" in "Descrizione della
plancia portastrumenti" nel Libretto di Uso e
Manutenzione.
Display Diesel
Quando sussistono le condizioni adeguate,
sul display quadro strumenti vengono visua-
lizzati i seguenti messaggi.
• Exhaust Filter Nearing Full Safely Drive at
Consistent Speeds to Clear (Filtro di scarico
quasi pieno, guidare la vettura a velocità
costante per pulire il filtro)
• Exhaust Filter Full – Power Reduced See
Dealer (Filtro dello scarico pieno – Ridu-
zione della potenza del motore – Rivolgersi
alla Rete assistenziale).
• Exhaust System Service Required – See
Dealer (Intervenire sull'impianto di scarico
– Rivolgersi alla Rete Assistenziale)
• Exhaust System – Filter XX% Full Service
Required See Dealer (Impianto di scarico –
Filtro pieno al XX% – Richiesto intervento –
Rivolgersi alla Rete Assistenziale)
• Exhaust System Regeneration in Process
Continue Driving (Rigenerazione impianto
di scarico in corso, proseguire la marcia)
• Exhaust System – Regeneration Completed
(Impianto di scarico – Rigenerazione com-
pletata)
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
72

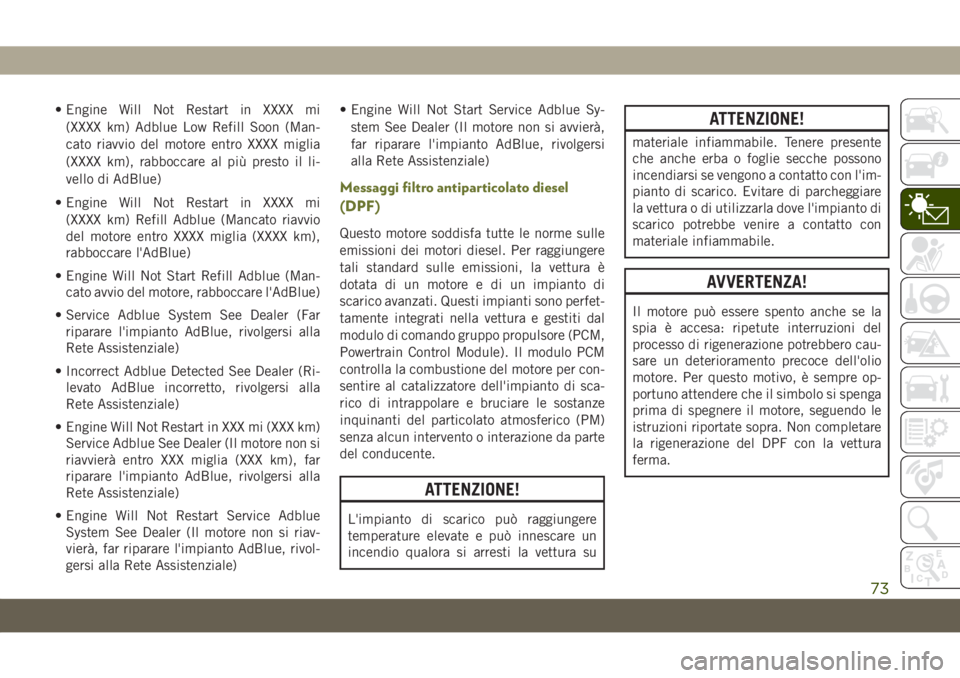

• Engine Will Not Restart in XXXX mi
(XXXX km) Adblue Low Refill Soon (Man-
cato riavvio del motore entro XXXX miglia
(XXXX km), rabboccare al più presto il li-
vello di AdBlue)
• Engine Will Not Restart in XXXX mi
(XXXX km) Refill Adblue (Mancato riavvio
del motore entro XXXX miglia (XXXX km),
rabboccare l'AdBlue)
• Engine Will Not Start Refill Adblue (Man-
cato avvio del motore, rabboccare l'AdBlue)
• Service Adblue System See Dealer (Far
riparare l'impianto AdBlue, rivolgersi alla
Rete Assistenziale)
• Incorrect Adblue Detected See Dealer (Ri-
levato AdBlue incorretto, rivolgersi alla
Rete Assistenziale)
• Engine Will Not Restart in XXX mi (XXX km)
Service Adblue See Dealer (Il motore non si
riavvierà entro XXX miglia (XXX km), far
riparare l'impianto AdBlue, rivolgersi alla
Rete Assistenziale)
• Engine Will Not Restart Service Adblue
System See Dealer (Il motore non si riav-
vierà, far riparare l'impianto AdBlue, rivol-
gersi alla Rete Assistenziale)• Engine Will Not Start Service Adblue Sy-
stem See Dealer (Il motore non si avvierà,
far riparare l'impianto AdBlue, rivolgersi
alla Rete Assistenziale)
Messaggi filtro antiparticolato diesel
(DPF)
Questo motore soddisfa tutte le norme sulle
emissioni dei motori diesel. Per raggiungere
tali standard sulle emissioni, la vettura è
dotata di un motore e di un impianto di
scarico avanzati. Questi impianti sono perfet-
tamente integrati nella vettura e gestiti dal
modulo di comando gruppo propulsore (PCM,
Powertrain Control Module). Il modulo PCM
controlla la combustione del motore per con-
sentire al catalizzatore dell'impianto di sca-
rico di intrappolare e bruciare le sostanze
inquinanti del particolato atmosferico (PM)
senza alcun intervento o interazione da parte
del conducente.
ATTENZIONE!
L'impianto di scarico può raggiungere
temperature elevate e può innescare un
incendio qualora si arresti la vettura su
ATTENZIONE!
materiale infiammabile. Tenere presente
che anche erba o foglie secche possono
incendiarsi se vengono a contatto con l'im-
pianto di scarico. Evitare di parcheggiare
la vettura o di utilizzarla dove l'impianto di
scarico potrebbe venire a contatto con
materiale infiammabile.
AVVERTENZA!
Il motore può essere spento anche se la
spia è accesa: ripetute interruzioni del
processo di rigenerazione potrebbero cau-
sare un deterioramento precoce dell'olio
motore. Per questo motivo, è sempre op-
portuno attendere che il simbolo si spenga
prima di spegnere il motore, seguendo le
istruzioni riportate sopra. Non completare
la rigenerazione del DPF con la vettura
ferma.
73

SPIE E MESSAGGI DI
AVVISO
Le spie si accendono sulla plancia portastru-
menti insieme a un messaggio dedicato e/o
un segnale acustico dove applicabile. Tali
segnalazioni sono sintetiche e cautelative e
non devono essere considerate esaustive e/o
alternative a quanto specificato nel presente
Libretto Uso e Manutenzione, di cui si consi-
glia sempre un'attenta lettura. In caso di
segnalazione di guasto, fare riferimento alle
informazioni riportate in questo capitolo.
Tutte le spie attive verranno visualizzate, se
applicabili. Il menu di controllo del sistema
può avere un aspetto diverso in base alle
opzioni delle apparecchiature e allo stato
attuale della vettura. Alcune spie sono opzio-
nali e potrebbero non essere visualizzate.
Spie rosse
– Spia Seat Belt Reminder (Cintura di
sicurezza non allacciata)
Questa spia indica che la cintura di sicurezza
lato conducente o passeggero è slacciata.
Quando il commutatore di accensione viene
portato per la prima volta in posizione RUN
(Marcia) o ACC/RUN (Accessori/Marcia), se
la cintura di sicurezza del conducente non è
allacciata, viene emesso un segnale acustico
e la spia si accende. Durante la marcia, se la
cintura di sicurezza lato guida o lato passeg-
gero anteriore rimane non allacciata, la spia
di segnalazione cintura di sicurezza non al-
lacciata lampeggia o resta accesa in modo
continuo e viene emesso un segnale acustico.
Per ulteriori informazioni, fare riferimento a "Si-
stemi di protezione occupanti" in "Sicurezza".
– Spia Air Bag
Con il dispositivo di accensione in posizione
RUN (Marcia) o ACC/RUN (Accessori/
Marcia), questa spia indica un guasto nell'air
bag e si accende per quattro–otto secondi per
segnalare l'esecuzione del test lampade.
Quando viene rilevato un guasto nell'air bag,questa spia si accende con un segnale acu-
stico singolo e rimane accesa fino a quando il
guasto non viene cancellato. Se la luce non si
accende al momento dell'avviamento del mo-
tore, se rimane accesa oppure se si accende
durante la marcia, far controllare al più pre-
sto l'impianto dalla Rete Assistenziale.
— Spia Brake (Freni)
Questa spia controlla varie funzioni dei freni,
incluso il livello del liquido dei freni e l'inse-
rimento del freno di stazionamento. Se la
spia dei freni si accende, potrebbe indicare
che il freno di stazionamento è inserito, che il
livello liquido freni è basso oppure che è stato
riscontrato un problema nell'impianto fre-
nante antibloccaggio (ABS).
Se la spia rimane accesa con freno di
stazionamento disinserito e il livello del li-
quido raggiunge la tacca del pieno del serba-
toio pompa freni, è possibile che sia stato
rilevato un malfunzionamento dell'impianto
idraulico frenante oppure un problema al
servofreno dai sistemi ABS/ESC. In tal caso,
la spia rimarrà accesa fino a quando l'anoma-
lia non sarà stata eliminata. Se il problema
riguarda il servofreno, la pompa ABS si attiva
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
74

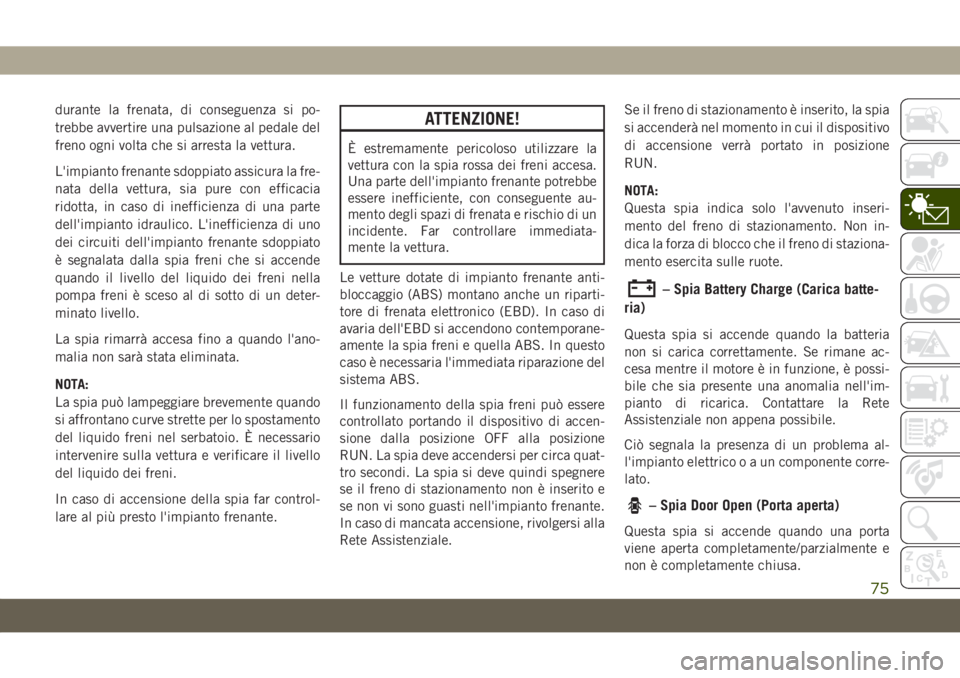

durante la frenata, di conseguenza si po-
trebbe avvertire una pulsazione al pedale del
freno ogni volta che si arresta la vettura.
L'impianto frenante sdoppiato assicura la fre-
nata della vettura, sia pure con efficacia
ridotta, in caso di inefficienza di una parte
dell'impianto idraulico. L'inefficienza di uno
dei circuiti dell'impianto frenante sdoppiato
è segnalata dalla spia freni che si accende
quando il livello del liquido dei freni nella
pompa freni è sceso al di sotto di un deter-
minato livello.
La spia rimarrà accesa fino a quando l'ano-
malia non sarà stata eliminata.
NOTA:
La spia può lampeggiare brevemente quando
si affrontano curve strette per lo spostamento
del liquido freni nel serbatoio. È necessario
intervenire sulla vettura e verificare il livello
del liquido dei freni.
In caso di accensione della spia far control-
lare al più presto l'impianto frenante.ATTENZIONE!
È estremamente pericoloso utilizzare la
vettura con la spia rossa dei freni accesa.
Una parte dell'impianto frenante potrebbe
essere inefficiente, con conseguente au-
mento degli spazi di frenata e rischio di un
incidente. Far controllare immediata-
mente la vettura.
Le vetture dotate di impianto frenante anti-
bloccaggio (ABS) montano anche un riparti-
tore di frenata elettronico (EBD). In caso di
avaria dell'EBD si accendono contemporane-
amente la spia freni e quella ABS. In questo
caso è necessaria l'immediata riparazione del
sistema ABS.
Il funzionamento della spia freni può essere
controllato portando il dispositivo di accen-
sione dalla posizione OFF alla posizione
RUN. La spia deve accendersi per circa quat-
tro secondi. La spia si deve quindi spegnere
se il freno di stazionamento non è inserito e
se non vi sono guasti nell'impianto frenante.
In caso di mancata accensione, rivolgersi alla
Rete Assistenziale.Se il freno di stazionamento è inserito, la spia
si accenderà nel momento in cui il dispositivo
di accensione verrà portato in posizione
RUN.
NOTA:
Questa spia indica solo l'avvenuto inseri-
mento del freno di stazionamento. Non in-
dica la forza di blocco che il freno di staziona-
mento esercita sulle ruote.
– Spia Battery Charge (Carica batte-
ria)
Questa spia si accende quando la batteria
non si carica correttamente. Se rimane ac-
cesa mentre il motore è in funzione, è possi-
bile che sia presente una anomalia nell'im-
pianto di ricarica. Contattare la Rete
Assistenziale non appena possibile.
Ciò segnala la presenza di un problema al-
l'impianto elettricooauncomponente corre-
lato.
– Spia Door Open (Porta aperta)
Questa spia si accende quando una porta
viene aperta completamente/parzialmente e
non è completamente chiusa.
75

NOTA:
Se la vettura è in movimento viene emesso
anche un segnale acustico.
– Spia Electric Power Steering Fault
(Anomalia nel servosterzo elettrico)
Questa spia si accende quando è presente
un'anomalia del sistema EPS (Servosterzo
elettrico). Per ulteriori informazioni, fare rife-
rimento a “Servosterzo” in “Avviamento e
funzionamento” nel Libretto di Uso e
Manutenzione.
ATTENZIONE!
L'uso continuato della vettura con assi-
stenza ridotta potrebbe ridurre la sicurezza
del conducente e di altre persone. È dun-
que opportuno procedere alla riparazione
il più presto possibile.
– Spia Electronic Throttle Control (ETC)
(Comando elettronico farfalla (ETC))
Questa spia si illumina per segnalare un
problema nel sistema ETC (Electronic Throt-
tle Control, comando elettronico farfalla). Seviene rilevato un problema con la vettura in
funzione, la spia si accende a luce fissa
oppure lampeggia a seconda del tipo di ano-
malia. Ruotare il dispositivo di accensione a
vettura completamente ferma e con il cambio
in posizione P (parcheggio). La spia deve
spegnersi. Se la spia rimane accesa con la
vettura in funzione, è ancora possibile gui-
dare la vettura, ma è indispensabile richie-
dere l'intervento della Rete Assistenziale non
appena possibile.
NOTA:
Questa spia si potrebbe accendere se ven-
gono premuti contemporaneamente i pedali
dell'acceleratore e del freno.
Se la spia continua a lampeggiare con il
motore in funzione, è necessario intervenire
tempestivamente. È probabile che si riscontri
una riduzione delle prestazioni del motore,
un minimo elevato o insufficiente o lo stallo
del motore, con conseguente necessità di
traino della vettura. La spia si accende
quando il dispositivo di accensione viene
ruotato in posizione RUN (Marcia) o ACC/
RUN (Accessori/Marcia) e rimane accesa peralcuni istanti durante l'esecuzione del test
lampade. In caso di mancata accensione
all'avviamento, rivolgersi alla Rete Assisten-
ziale.
– Spia Engine Coolant Temperature
(Temperatura del liquido di raffreddamento)
L'accensione di questa spia segnala un sur-
riscaldamento del motore. Se la temperatura
del liquido di raffreddamento è troppo ele-
vata, questo indicatore si illumina e si attiva
un segnale acustico.
Se la spia si accende durante la marcia,
accostare a bordo strada e arrestare la vet-
tura. Se l'impianto A/C è inserito, disinserirlo.
Inoltre, portare il cambio su N (folle) e far
girare il motore al minimo. Se la temperatura
non torna a valori normali, spegnere imme-
diatamente il motore e rivolgersi all'assi-
stenza. Per ulteriori informazioni, fare riferi-
mento a "Surriscaldamento motore" in "In
caso di emergenza".
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
76

– Spia Hood Open (Cofano aperto)
Questa spia si accende quando il cofano è
aperto e non è chiuso completamente.
NOTA:
Se la vettura è in movimento viene emesso
anche un segnale acustico.
— Spia di segnalazione portel-
lone aperto
Questa spia si accende quando il portellone è
aperto.
NOTA:
Se la vettura è in movimento viene emesso
anche un segnale acustico.
– Spia Oil Pressure (Allarme pres-
sione olio)
Questa spia si accende per segnalare una
bassa pressione dell'olio motore. Se la spia si
accende durante la marcia, arrestare imme-
diatamente la vettura, spegnere il motore non
appena possibile e rivolgersi alla Rete Assi-
stenziale. L'accensione della spia è accom-
pagnata da una segnalazione acustica.Non usare la vettura fino a che l'anomalia non
sarà stata individuata ed eliminata. Questa
spia non indica la quantità di olio presente
nel motore. Il controllo del livello dell'olio
motore deve essere effettuato mediante l'ap-
posita asta sotto il cofano.
– Spia Oil Temperature (Temperatura
dell'olio)
Questa spia si accende per indicare che la
temperatura dell'olio motore è alta. Se si
accende durante la marcia, arrestare imme-
diatamente la vettura e spegnere il motore.
Attendere che la temperatura dell'olio torni ai
livelli normali.
– Spia Transmission Temperature
(Temperatura cambio) – se in dotazione
Questa spia si illumina per segnalare una
temperatura dell'olio del cambio alta. Questa
condizione può verificarsi in caso di impiego
gravoso, ad esempio in caso di traino di un
rimorchio. Se questa spia si accende, arre-
stare la vettura e far girare il motore al regime
minimo o leggermente superiore, con il cam-bio in posizione P (parcheggio) o N (folle) fino
allo spegnimento della spia. Una volta che la
spia si è spenta, è possibile continuare a
guidare normalmente.
ATTENZIONE!
Se si continua a utilizzare la vettura
quando la spia della temperatura cambio è
illuminata si può provocare l'ebollizione
dell'olio e il suo contatto con il motore
caldo o con i componenti dello scarico ad
alta temperatura può dar luogo a un incen-
dio.
AVVERTENZA!
Continuare a guidare la vettura con la spia
temperatura cambio accesa provoca gravi
danni al cambio o può causarne la rottura.
77

– Spia Vehicle Security (Antifurto della
vettura) – se in dotazione
Questa spia lampeggia velocemente per circa
15 secondi all'inserimento dell'antifurto e
successivamente lampeggia lentamente fino
allo sblocco della vettura.
Spie gialle
– Spia Adaptive Cruise Control (ACC)
Fault (Guasto del Cruise Control Adattativo
(ACC)) – se in dotazione
Questa spia si illumina per segnalare un
guasto nel sistema ACC. Rivolgersi alla Rete
Assistenziale per gli opportuni interventi.
Per ulteriori informazioni, fare riferimento a
"Cruise Control Adattativo (ACC)" in "Avvia-
mento e funzionamento".
– Spia Electronic Park Brake (Freno
di stazionamento elettronico)
Questa spia si accende a indicare che il freno
di stazionamento elettronico non funziona
correttamente ed è necessario un intervento
di manutenzione. Rivolgersi a un centro assi-
stenziale autorizzato.
– Spia Anti-Lock Brake (ABS) (Im-
pianto frenante antibloccaggio)
La spia segnala eventuali anomalie nell'im-
pianto frenante antibloccaggio (ABS). Con il
dispositivo di accensione in posizione RUN
(Marcia) o ACC/RUN (Accessori/Marcia), la
spia si accende e può rimanere accesa anche
per quattro secondi.
Il mancato spegnimento della spia ABS o la
sua accensione durante la marcia indica che
la funzione antibloccaggio dell'impianto fre-
nante è guasta e deve essere riparata al più
presto. In questo caso è comunque possibile
usare l'impianto frenante tradizionale a con-
dizione che la spia Brake (Freni) sia spenta.
Se la spia ABS non si accende quando il
dispositivo di accensione viene portato in
posizione RUN (Marcia) o ACC/RUN
(Accessori/Marcia), far controllare l'impianto
frenante presso la Rete Assistenziale.
– Spia Electronic Stability Control
(ESC) Active (Programma elettronico di sta-
bilità (ESC) attivo) – se in dotazione
Questa spia indica quando il programma elet-
tronico di stabilità (ESC) è attivo. La spia
ESC sul quadro strumenti si accende quando
il dispositivo di accensione viene portato in
posizione RUN (Marcia) o ACC/RUN
(Accessori/Marcia) e quando l'ESC viene at-
tivato. A motore acceso deve spegnersi. L'ac-
censione continua della spia dell'ESC con il
motore acceso indica che è stata rilevata
un'avaria nel sistema ESC. Se la spia rimane
accesa dopo vari cicli di accensione e dopo
varie miglia (chilometri) percorse a velocità
superiori a 30 miglia/h (48 km/h), recarsi al
più presto presso la Rete Assistenziale per far
diagnosticare e risolvere il problema.
• La spia "ESC Off" (ESC disinserito) e la spia
ESC si accendono momentaneamente ogni
volta che il dispositivo di accensione viene
portato su RUN (Marcia) o ACC/RUN
(Accessori/Marcia).
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
78
