6. Попробуйте вытянуть ленту ремня из
натяжителя. Если функция блокировки
сработала, вы не сможете вытянуть
ремень из натяжителя. Если натяжи-
тель не заблокировал ленту, верни-
тесь к шагу 5.
7. После этого подтяните провисающую
ленту ремня, чтобы затянуть поясную
лямку вокруг детского кресла, задви-
гая его при этом вниз и внутрь сиденья
автомобиля.
8. Проверьте надежность установки дет-
ского кресла, потянув его вперед-
назад за фиксатор для ремня. Смеще-
ние детского кресла при этом не
должно превышать 25 мм в любом
направлении.
Любая система ремней безопасности со
временем ослабевает, поэтому прове-
ряйте ремни время от времени и при не-
обходимости подтягивайте их.Пригодность пассажирских сидений
для использования системы креп-
ления детских кресел I-Size — фик-
сация на сиденьях 2-го ряда
Задние боковые сиденья автомобиля
официально одобрены для использова-
ния современных систем крепления дет-
ских кресел I-Size.
Эти системы детских кресел, сконструи-
рованные и официально утвержденные
по типу конструкции в соответствии со
стандартом i-Size (ECE R129), обеспечи-
вают оптимальные условия безопасности
для перевозки детей в автомобиле.
• Дети (до 15 месяцев) во время поездки
должны находиться в креслах, предна-
значенных для установки против на-
правления движения.• Повышенная защита в случае бокового
столкновения благодаря системе дет-
ских кресел:
• Рекомендуется использовать систему
ISOFIX во избежание неправильной ус-
тановки детского кресла:
• Повысилась эффективность при вы-
боре детского кресла, так как выбор ос-
новывается не на весе ребенка, а на его
росте.
• Обеспечивается наилучшая совмести-
мость между сиденьями автомобиля и
системами детских кресел: системы дет-
ских кресел i-Size могут считаться
"Super ISOFIX". Это значит, что они иде-
ально подходят для сидений, которые
соответствуют стандарту i-Size, но
также они могут устанавливаться на си-
денья, соответствующие стандарту
ISOFIX (ECE R44).
БЕЗОПАСНОСТЬ
166

МЕРЫ БЕЗОПАСНОСТИ
Перевозка пассажиров
ПЕРЕВОЗКА ПАССАЖИРОВ В БАГАЖ-
НОМ ОТДЕЛЕНИИ ЗАПРЕЩАЕТСЯ.
ПРЕДУПРЕЖДЕНИЯ!
• Не оставляйте детей или животных
одних в автомобиле в жаркую погоду.
Воздух в салоне может сильно на-
греться, и дети или животные могут
пострадать или даже погибнуть от
теплового удара.
• Категорически запрещается перево-
зить людей в местах размещения ба-
гажа внутри или снаружи автомо-
биля. В случае столкновения люди,
находящиеся в этих частях автомо-
биля, могут получить серьезные
травмы или погибнуть.
• Запрещается размещать людей в зо-
нах автомобиля, не оборудованных
сиденьями и ремнями безопасности.
ПРЕДУПРЕЖДЕНИЯ!
• Всегда пристегивайтесь ремнем бе-
зопасности и следите, чтобы ваши
пассажиры находились на сиденьях
и также были пристегнуты ремнями
безопасности.
Отработавшие газы двигателя
ПРЕДУПРЕЖДЕНИЯ!
Отработавшие газы токсичны и могут
вызвать отравление или смерть. Они
содержат угарный газ (CO), не имею-
щий цвета и запаха. Вдыхание угарного
газа может привести к потере сознания
и отравлению. Во избежание отравле-
ния угарным газом соблюдайте следу-
ющие правила:
• Не допускайте длительной работы
двигателя в крытых гаражах и на
плохо проветриваемых местах сто-
янки. Продолжительность работы
двигателя должна быть минимальна,
то есть обеспечивать только возмож-
ПРЕДУПРЕЖДЕНИЯ!
ность въезда или выезда из гаража
или со стоянки.
• Если по каким-либо причинам вам
необходимо двигаться с открытым
багажником/дверью багажного
отделения/задними дверями, то за-
кройте все окна и включите на пол-
ную мощность вентиляторы системы
кондиционирования воздуха. НЕ ИС-
ПОЛЬЗУЙТЕ режим рециркуляции
воздуха.
• Если вы вынуждены долго нахо-
диться в неподвижном автомобиле с
работающим двигателем, включите
на полную мощность систему венти-
ляции. Включите обдув на полную
мощность.
Самой надежной гарантией от попадания
в салон автомобиля угарного газа (окись
углерода CO) является исправное состо-
яние выпускной системы.
Если вы заметите изменение звука вы-
хлопа или почувствуете запах выхлопных
газов в салоне, а также в случае повреж-
БЕЗОПАСНОСТЬ
172

• SafeHold — новая функция, которая ав-
томатически включает стояночный тор-
моз при определенных условиях. EPB
контролирует состояние ремня безопас-
ности сиденья водителя, двери води-
тели и положения педали, чтобы опре-
делить, покинул ли водитель свое
место, пока еще имеется возможность
движения автомобиля,ивтакомслучае
автоматически включает стояночный
тормоз для предотвращения скатыва-
ния автомобиля.
• Индикатор неисправности EPB загора-
ется при удерживании переключателя
EPB в течение более 90 секунд в поло-
жении отключения или включения. Ин-
дикатор погаснет после отпускания
переключателя.
См. раздел "Запуск и эксплуатация" в ру-
ководстве пользователя.
ПРЕДУПРЕЖДЕНИЯ!
• Ни в коем случае не используйте по-
ложение ПАРКОВКА в качестве аль-
тернативы стояночному тормозу. При
ПРЕДУПРЕЖДЕНИЯ!
выходе из автомобиля всегда сле-
дует включать стояночный тормоз
полностью, чтобы предотвратить
движение автомобиля и избежать уг-
розы причинения повреждений или
ущерба здоровью.
• При выходе из автомобиля убеди-
тесь, что зажигание находится в ре-
жиме OFF (ВЫКЛ.), удалите брелок
ключа из автомобиля и заприте авто-
мобиль.
• Дети не должны оставаться одни в
автомобиле либо иметь самостоя-
тельный доступ к незапертому авто-
мобилю. Оставлять детей без при-
смотра в автомобиле опасно по
многим причинам. Ребенок или дру-
гие люди около автомобиля могут се-
рьезно пострадать или погибнуть.
Детей следует предупредить о необ-
ходимости не трогать стояночный
тормоз, педаль тормоза или рычаг
переключения передач.
• Не оставляйте брелок от автомобиля
внутри или поблизости от него. Хра-
ПРЕДУПРЕЖДЕНИЯ!
ните брелок в недоступном для детей
месте. Не оставляйте зажигание
автомобиля в режиме ACC (ВСПО-
МОГАТЕЛЬНОЕ ОБОРУДОВА НИЕ)
или ON/RUN (ВКЛ./РАБОТА). Ребе-
нок может привести в действие стек-
лоподъемники, другие органы управ-
ления или даже запустить
автомобиль.
• Перед началом движения убедитесь
в том, что стояночный тормоз пол-
ностью отпущен, иначе это может
привести к неисправности тормозов
и столкновению.
• Оставляя автомобиль, всегда ис-
пользуйте стояночный тормоз, иначе
автомобиль может покатиться и
стать причиной ДТП. Кроме того, убе-
дитесь, что рычаг коробки передач
находится в положении ПАРКОВКА.
В противном случае автомобиль мо-
жет покатиться, что может стать при-
чиной повреждений и получения
травм.
ЗАПУСК ДВИГАТЕЛЯ И ВОЖДЕНИЕ АВТОМОБИЛЯ
184

Гнездо Плоские предохранители Картриджный плавкий
предохранительОписание
F55 10 АКрасный – Датчики контроля «мертвых» зон / Камера заднего вида,
переключатель подогрева задних сидений
(*)
F56 15 АГолубой – Модуль узла зажигания (IGNM) / KIN / Узел радиосигна-
лов / Электрическая блокировка рулевой колонки (ESCL),
двойной порт USB – задняя консоль
(*)
F57 20 АЖелтый – Левый стоп-сигнал / Указатели поворота буксировочного
устройства - при наличии
F58 10 АКрасный – Модуль классификации пассажира/VSM/TT Mod/ESCL
(*)
F59 – 30 АРозовый Модуль управления трансмиссией (DTCM) — при нали-
чии
(*)
F60 20 АЖелтый – Розетка питания — центральная консоль
(*)
F61 20 АЖелтый – Правый стоп-сигнал / Указатели поворота буксировочного
устройства - при наличии
F62 20 АЖелтый – Противообледенитель лобового стекла — при наличии
F63 20 АЖелтый – Передние сиденья с подогревом/вентиляцией - при нали-
чии
F64 20 АЖелтый – Задние сиденья с подогревом – при наличии
249

ПРОВЕРКАИ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПЛАНОВОЕ ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ............280
Плановое обслуживание —
бензиновый двигатель..........280
Плановое техническое
обслуживание — дизельный
двигатель...................284
МОТОРНЫЙ ОТСЕК..........290
Двигатель 2,4 л...............290
Двигатель 3,2 л...............291
Дизельный двигатель 2,2 л.......292
Проверка уровня масла.........293
Система охлаждения двигателя. . . .294
Долив жидкости в бачок омывателя . .294
Тормозная система............295Механическая коробка передач —
при наличии.................297
Автоматическая коробка передач . . .297
Необслуживаемая аккумуляторная
батарея...................297
УСЛУГИ ДИЛЕРА............298
Щетки стеклоочистителя.........299
ПОДЪЕМ АВТОМОБИЛЯ.......303
ШИНЫ....................303
Шины — общая информация.....303
Типышин...................309
Запасные колеса — при наличии . . .310
Уход за колесами и колпаками
колес .....................312Шинные цепи (устройства
противоскольжения)............314
Рекомендации по перестановке
шин ......................315
ХРАНЕНИЕ АВТОМОБИЛЯ.....316
КУЗОВ....................317
Консервация кузова............317
САЛОН АВТОМОБИЛЯ........319
Сиденья и матерчатая отделка.....319
Пластиковые детали и детали с
покрытием..................319
Деталиизкожи...............320
Стеклянные поверхности........320
ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
279

защитное покрытие, отремонтируйте
автомобиль как можно быстрее. Стои-
мость такого ремонта должен покрыть
владелец.
• При перевозке особых грузов, таких как
химические вещества, удобрения, соль-
противообледенитель и т.д., убедитесь,
что эти вещества хорошо упакованы и
запечатаны.
• Если вы много ездите по дорогам, пок-
рытым гравием, следите за состоянием
щитков от грязи и камней позади каж-
дого колеса.
• У вашего уполномоченного дилера име-
ется автомобильная краска, соответс-
твующая цвету вашего автомобиля.
САЛОН АВТОМОБИЛЯ
Сиденья и матерчатая отделка
ПРЕДУПРЕЖДЕНИЯ!
Не используйте летучие растворители
для очистки. Многие из них легко вос-
пламеняются, а при использовании в
ПРЕДУПРЕЖДЕНИЯ!
закрытых помещениях могут причи-
нить вред дыхательным путям.
Уход за ремнями безопасности
Не отбеливайте, не красьте и не чистите
ремни безопасности химическими рас-
творителями или абразивными средс-
твами для чистки. Это ослабит материал.
Воздействие солнца также может осла-
бить материал.
Если ремням безопасности необходима
чистка, используйте мягкий мыльный рас-
твор или теплую воду. Не извлекайте
ремни из машины в целях очистки. Высу-
шите с помощью мягкой ткани.
Замените ремни безопасности, если они
протерлись, порвались или если замки не
работают должным образом.
ПРЕДУПРЕЖДЕНИЯ!
Сильно изношенная или надорванная
лямка ремня может не выдержать на-
грузку при дорожно-транспортном про-
ПРЕДУПРЕЖДЕНИЯ!
исшествии и разорваться, оставив вас
без защиты. Периодически контроли-
руйте состояние ремней, обращая вни-
мание на наличие порезов, потертос-
тей лямок и ослабление креплений.
Изношенные или поврежденные де-
тали необходимо немедленно заме-
нить. Не разрешается самостоятельно
демонтировать ремни безопасности
или вносить в их конструкцию какие-
либо изменения. Если ремни безопас-
ности были повреждены в результате
ДТП (например, изгиб катушки, разрыв
лямки и т.п.), их необходимо заменить.
Пластиковые детали и детали с
покрытием
Используйте определенную продукцию
для чистки виниловой внутренней обивки.
ПРЕДОСТЕРЕЖЕНИЯ!
• Прямой контакт освежителей воз-
духа, репеллентов от насекомых,
солнцезащитных лосьонов или анти-
319

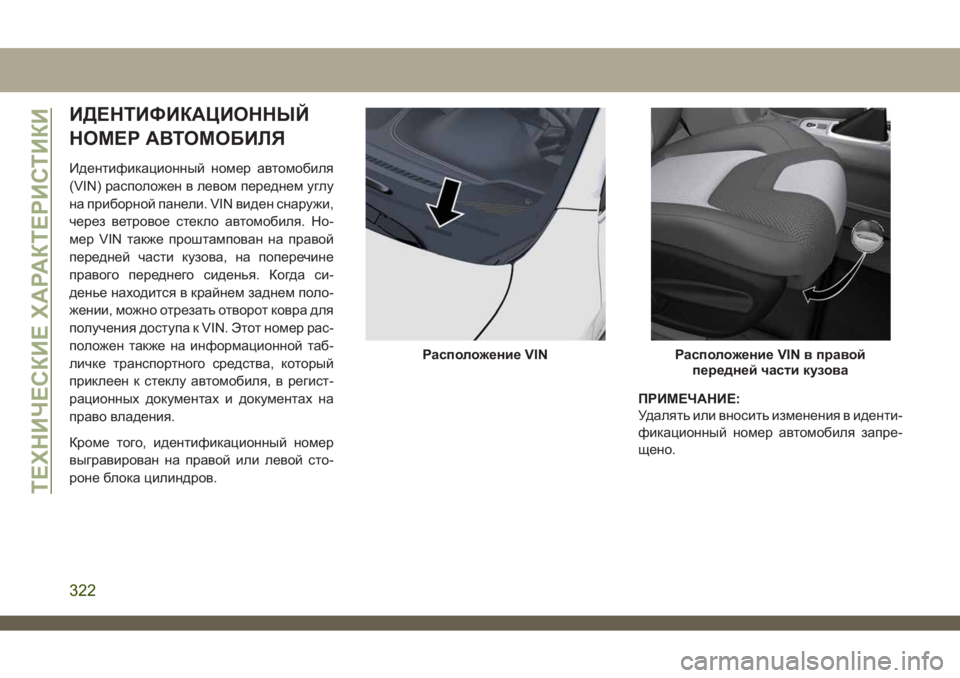

ИДЕНТИФИКАЦИОННЫЙ
НОМЕР АВТОМОБИЛЯ
Идентификационный номер автомобиля
(VIN) расположен в левом переднем углу
на приборной панели. VIN виден снаружи,
через ветровое стекло автомобиля. Но-
мер VIN также проштампован на правой
передней части кузова, на поперечине
правого переднего сиденья. Когда си-
денье находится в крайнем заднем поло-
жении, можно отрезать отворот ковра для
получения доступа к VIN. Этот номер рас-
положен также на информационной таб-
личке транспортного средства, который
приклеен к стеклу автомобиля, в регист-
рационных документах и документах на
право владения.
Кроме того, идентификационный номер
выгравирован на правой или левой сто-
роне блока цилиндров.ПРИМЕЧАНИЕ:
Удалять или вносить изменения в иденти-
фикационный номер автомобиля запре-
щено.
Расположение VINРасположение VIN в правой
передней части кузова
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
322

СОВЕТ:Ответные голосовые сообще-
ния не совместимы с iPhone, но если
автомобиль оборудован функцией Siri
Eyes Free, вы можете отправить тексто-
вое сообщение с помощью голосового уп-
равления.
Климат-контроль
Слишком жарко? Слишком холодно?
Система позволяет регулировать темпе-
ратуру в салоне автомобиля без исполь-
зования рук и обеспечивать комфорт
всем пассажирам, не прекращая движе-
ние. (Если автомобиль оснащен систе-
мой управления микроклиматом.)
Нажмите кнопку VR (Распознавание речи)
. После короткого сигнала произне-
сите одну из следующих команд:
•"Set driver temperature to20degrees"
(Установить температуру со стороны во-
дителя на 20 °C)•"Set passenger temperature to20
degrees" (Установить температуру со
стороны пассажиров на 20 °C)
СОВЕТ:Голосовая команда использу-
ется только для изменения температуры
в салоне автомобиля. Голосовое управ-
ление не предназначено для регулировки
работы сиденья или рулевого колеса с
подогревом (при их наличии).
Система навигации (4C NAV)
Функция навигации Uconnect позволяет
продуктивно использовать время. Поль-
зователь всегда знает, как добраться до
пункта назначения.
1. Чтобы ввести пункт назначения, наж-
мите кнопку VR (Распознавание речи)
. После звукового сигнала произне-
сите«Find address»(Найти адрес) и
укажите адрес.
2. Затем следуйте подсказкам системы.Климат-контроль Uconnect 4 с
7-дюймовым дисплеем
Климат-контроль Uconnect 4C/4C
NAV с 8,4-дюймовым дисплеем
МУЛЬТИМЕДИЙНАЯ СИСТЕМА
388

Android Auto...........347, 354, 390
Карты ...................356
Музыка..................357
Общение.................357
Приложения...............358
Apple CarPlay..........349, 358, 391
Карты ...................360
Музыка..................360
Приложения...............361
Сообщения...............360
Телефон.................359
OBD (Бортовая диагностическая
система)..................91
Phone (Uconnect)..............370
Сопряжение...............373
Siri.......................389
USB......................363
Аварийная световая сигнализация . .238
Аварийное торможение..........116Автоматическая коробка
передач...............188, 190
Автоматическая коробка передач,
добавление жидкости.........332
проверка уровня жидкости.....297
тип рабочей жидкости........332
Автоматическая регулировка
температуры (ATC)...........56
Автоматическое открывание двери
багажного отделения..........67
Автомобиль,
переоборудование/изменения.....5
Автомобиль, хранение...........57
Адаптивный круиз-контроль (ACC)
(круиз-контроль)............208
Включение................208
Выключение...............208
Аккумуляторная батарея......79, 297
Аккумуляторная батарея,
индикатор системы зарядки.....79
Антиблокировочная тормозная
система (ABS)...............94
Антифриз (охлаждающая жидкость
двигателя)................329Аудиосистемы (радио)..........340
Бафтинг....................59
Безопасность, выхлопные газы. . . .172
Беременные женщины и ремни
безопасности..............134
Блокирование переключателя
коробки передач............271
Брелокключа.................15
Постановка системы на охрану . . .22
Снятие системы с охраны.......22
Буксировка..............233, 273
Буксировка,
масса...................233
неисправного автомобиля......273
руководство по буксировке.....233
транспортных средств для
отдыха ..................234
Буксировка неисправного
автомобиля................273
Буксировка Позади дома на
колесах..................234
Буксировка прицепа............233
Введение....................1
Вентилируемые сиденья.........32
ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ
415

Индикатор непристегнутого ремня
безопасности............77, 124
Индикатор открытой двери......79, 80
Индикатор падения давления масла в
двигателе..................80
Индикаторы предельного износа
протектора шины............307
Индикатор электронной системы
управления дроссельной
заслонкой.................79
Инструкции по пуску двигателя.....179
Информационная безопасность. . . .337
Использование домкрата.....254, 303
КабельAUX .................363
Как вытащить застрявший
автомобиль методом
раскачивания..............272
Камера заднего вида...........223
Климат-контроль...............47
Климат-контроль,
автоматический.............47
Ключи......................15
Замена...................17
Колеса и колпаки колес..........312
Компактное запасное колесо......311
Комплект для ремонта шин.......260Контрольный осмотр внутри
автомобиля................173
Контрольный осмотр снаружи
автомобиля................175
Контроль раскачивания прицепа. . . .103
Контроль раскачивания прицепа
(TSC)....................103
Коробка передач..............190
Коробка передач,
автоматическая.........190, 297
механическая..............186
рабочая жидкость...........332
техобслуживание............297
Круиз-контроль...............207
Круиз-контроль
(контроль скорости)..........207
Крышка заливной горловины,
масло (моторное).....290, 291, 292
Лампа включения
круиз-контроля..........89, 90, 91
Масло моторное..............330
Масло моторное,
вязкость
.................329
емкость картера двигателя.....329
масляный щуп.............293
предупреждающий световой
индикатор низкого давления.....80проверка уровня............293
рекомендации по выбору......329
фильтр..................330
Масляные щупы,
масло (моторное)...........293
Медиацентр.................363
Меню перетаскивания и
вставки...............345, 352
Меры безопасности............172
Меры предосторожности при
эксплуатации...............91
Механическая коробка
передач...............186, 297
Механическая коробка передач,
переключение передач........186
проверка уровня жидкости.....297
рекомендации по выбору
смазочного материала........332
Мигание дальним светом фар......39
Мойка автомобиля.............317
Мост с коробкой передач,
автоматическая коробка.......188
работка..................188
Навигация..................364
Наклон спинки водительского
сиденья...................27
Напоминание о включенных фарах . . .40
417
