JEEP CHEROKEE 2021 Brugs- og vedligeholdelsesvejledning (in Danish)

179
lelser" i afsnittet "Kend dit instrument-
panel" for at få yderligere oplysninger.
Hæld aldrig AdBlue® (UREA) over i en
anden beholder, da det kan blive
forurenet.
Hvis AdBlue® (UREA) løber tør, skal du se
"Advarselslamper og meddelelser" i
afsnittet "Kend dit instrumentpanel" for at
få yderligere oplysninger om at fortsætte
med at bruge bilen som normalt.
LÆSNING AF KØRETØJET
Vægttabel
I overensstemmelse med lokal lovgivning er
der i køretøjet påsat en vægtmærkat på døren
eller stolpen i førersiden.Vægttabel (eksempel) På denne mærkat angives:
1. Producentens firmanavn
2. Hele køretøjets typegodkendelses-
nummer
3. Køretøjets chassisnummer (VIN)
4. Køretøjets totalvægt
5. Kombineret totalvægt
6. Samlet forakseltryk
7. Samlet bagakseltryk
BEMÆRK:
For specifikke markeder kan mærkaten være
anderledes. Den, der er vist på billedet,
angiver: køretøjets totalvægt, akseltryk foran
og bagpå.
Totalvægt for køretøjet (GVWR)
Totalvægt for køretøjet (GVWR) er køretøjets
samlede tilladte vægt med fører, passagerer,
køretøj, ekstraudstyr og last. Mærkaten
angiver også for- og bagakselsystemers
maksimale kapacitet. Samlet belastning skal
begrænses, så totalvægten for køretøjet og
det samlede akseltryk for og bag ikke over-
skrides.
Nyttelast
Et køretøjs nyttelast defineres som den
tilladte lastvægt, et køretøj kan bære,
herunder vægten af fører, alle passagerer,
ekstraudstyr og last.
Samlet akseltryk
Det samlede akseltryk er for- og bagakslernes
maksimale tilladte kapacitet. Lasten skal
fordeles i bagaerummet, så det samlede
akseltryk for hver aksel ikke overskrides.
Det samlede akseltryk for hver aksel
bestemmes af komponenterne i systemet
med den laveste lasteevne (aksel, fjedre,
dæk eller hjul). Kraftigere aksler eller
ophængskomponenter, der undertiden er
bestilt af købere af hensyn til større hold-
barhed, forøger ikke nødvendigvis køretøjets
tilladte totalvægt.
Vægt i driftsklar stand
Et køretøjs vægt i driftsklar stand defineres
som køretøjets totalvægt med alle væsker,
herunder brændstof, ved fuld kapacitet og
uden personer eller last i køretøjet. Denne
vægts værdier for og bag bestemmes ved at
veje køretøjet på en vægt uden personer eller
last.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 179

START OG BETJENING
180

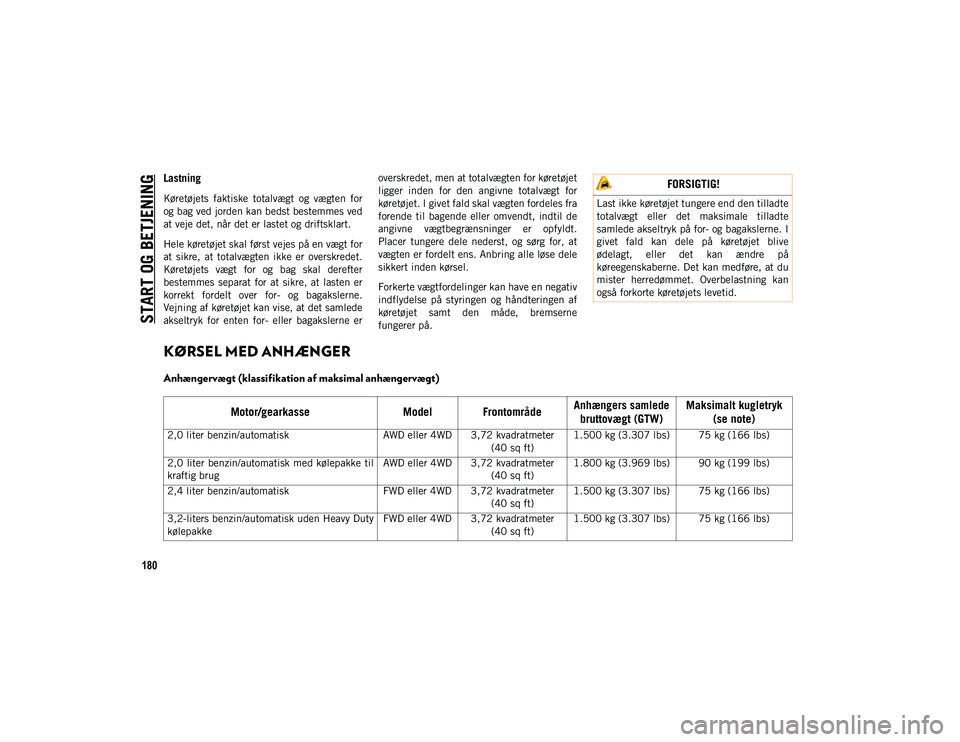

Lastning
Køretøjets faktiske totalvægt og vægten for
og bag ved jorden kan bedst bestemmes ved
at veje det, når det er lastet og driftsklart.
Hele køretøjet skal først vejes på en vægt for
at sikre, at totalvægten ikke er overskredet.
Køretøjets vægt for og bag skal derefter
bestemmes separat for at sikre, at lasten er
korrekt fordelt over for- og bagakslerne.
Vejning af køretøjet kan vise, at det samlede
akseltryk for enten for- eller bagakslerne eroverskredet, men at totalvægten for køretøjet
ligger inden for den angivne totalvægt for
køretøjet. I givet fald skal vægten fordeles fra
forende til bagende eller omvendt, indtil de
angivne vægtbegrænsninger er opfyldt.
Placer tungere dele nederst, og sørg for, at
vægten er fordelt ens. Anbring alle løse dele
sikkert inden kørsel.
Forkerte vægtfordelinger kan have en negativ
indflydelse på styringen og håndteringen af
køretøjet samt den måde, bremserne
fungerer på.
KØRSEL MED ANHÆNGER
Anhængervægt (klassifikation af maksimal anhængervægt)
FORSIGTIG!
Last ikke køretøjet tungere end den tilladte
totalvægt eller det maksimale tilladte
samlede akseltryk på for- og bagakslerne. I
givet fald kan dele på køretøjet blive
ødelagt, eller det kan ændre på
køreegenskaberne. Det kan medføre, at du
mister herredømmet. Overbelastning kan
også forkorte køretøjets levetid.
Motor/gearkasse
Model FrontområdeAnhængers samlede
bruttovægt (GTW) Maksimalt kugletryk
(se note)
2,0 liter benzin/automatisk AWD eller 4WD 3,72 kvadratmeter
(40 sq ft)1.500 kg (3.307 lbs) 75 kg (166 lbs)
2,0 liter benzin/automatisk med kølepakke til
kraftig brug AWD eller 4WD 3,72 kvadratmeter
(40 sq ft)1.800 kg (3.969 lbs) 90 kg (199 lbs)
2,4 liter benzin/automatisk FWD eller 4WD 3,72 kvadratmeter
(40 sq ft)1.500 kg (3.307 lbs)
75 kg (166 lbs)
3,2-liters benzin/automatisk uden Heavy Duty
kølepakke FWD eller 4WD 3,72 kvadratmeter
(40 sq ft)1.500 kg (3.307 lbs) 75 kg (166 lbs)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 180

181

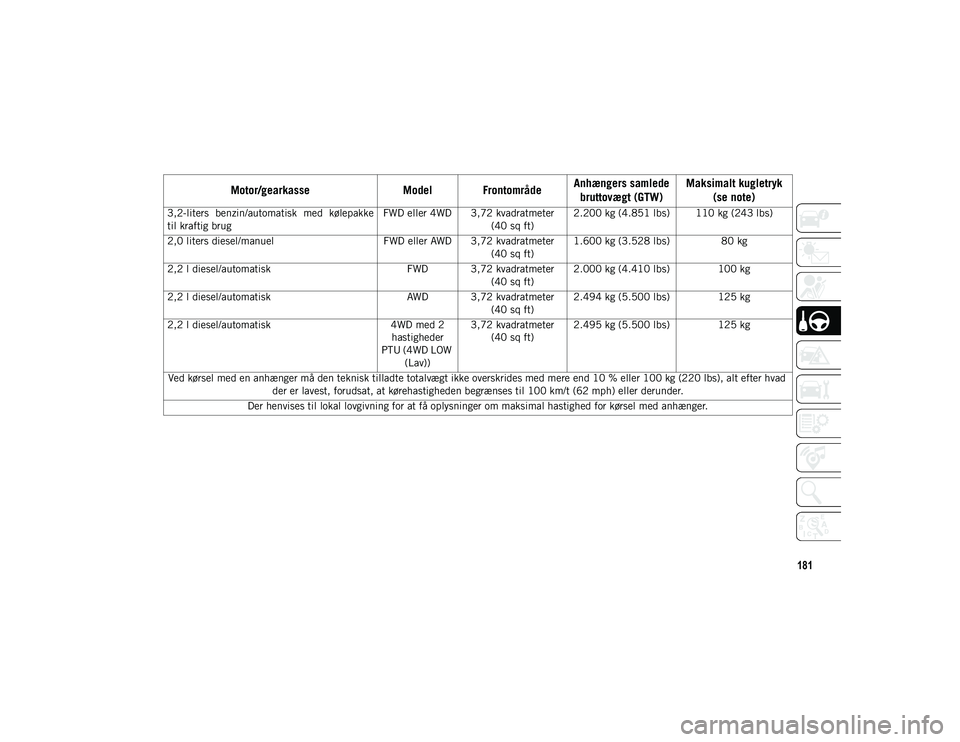

3,2-liters benzin/automatisk med kølepakke
til kraftig brugFWD eller 4WD 3,72 kvadratmeter
(40 sq ft)2.200 kg (4.851 lbs) 110 kg (243 lbs)
2,0 liters diesel/manuel FWD eller AWD 3,72 kvadratmeter
(40 sq ft)1.600 kg (3.528 lbs) 80 kg
2,2 l diesel/automatisk FWD 3,72 kvadratmeter
(40 sq ft)2.000 kg (4.410 lbs) 100 kg
2,2 l diesel/automatisk AWD 3,72 kvadratmeter
(40 sq ft)2.494 kg (5.500 lbs) 125 kg
2,2 l diesel/automatisk 4WD med 2
hastigheder
PTU (4WD LOW (Lav)) 3,72 kvadratmeter
(40 sq ft) 2.495 kg (5.500 lbs) 125 kg
Ved kørsel med en anhænger må den teknisk tilladte totalvægt ikke overskrides med mere end 10 % eller 100 kg (220 lbs), alt efter hvad der er lavest, forudsat, at kørehastigheden begrænses til 100 km/t (62 mph) eller derunder.
Der henvises til lokal lovgivning for at få oplysninger om maksimal hastighed for kørsel med anhænger.
Motor/gearkasse Model FrontområdeAnhængers samlede
bruttovægt (GTW) Maksimalt kugletryk
(se note)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 181

START OG BETJENING
182
BUGSERING TIL FRITIDSBRUG (BAG AUTOCAMPER OSV.)
Bugsering af køretøjet efter et andet køretøj
BEMÆRK:
Du skal sikre, at den automatiske parke-
ringsbremse deaktiveres før bugsering af
køretøjet for at undgå utilsigtet aktivering
af den elektriske parkeringsbremse. Den
automatiske parkeringsbremsefunktion
aktiveres eller deaktiveres via de program-
merbare funktioner i Uconnect Settings
(Uconnect-indstillinger).
Under bugsering af køretøjet skal de stats-
lige og lokale love altid følges. Kontakt de
lokale myndigheder for at få yderligere
oplysninger.
Modeller med forhjulstræk (FWD) Modeller med firehjulstræk
(4WD)
Bugseringsbetingelse Hjulene løftet FRA jorden IKKE TILLADTIKKE TILLADT
Alle fire hjul på jorden INGEN
Bugsering med kranvogn ForanOKIKKE TILLADT
Bagest IKKE TILLADT IKKE TILLADT
På anhænger ALLEOKOK
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 182

183
Bugsering til fritidsbrug – modeller med
forhjulstræk (FWD)
Bugser IKKE køretøjet med alle fire hjul på
jorden.
Bugsering til fritidsbrug (af køretøjer med
forhjulstræk) er KUN tilladt, hvis forhjulene
er HÆVET over jorden. Dette kan gøres ved
hjælp af en bugseringsdolly eller en
anhænger til køretøjer. Hvis du bruger en
bugseringsdolly, skal du følge denne proce-
dure:
1. Fastgør dollyen korrekt til bugseringskø- retøjet i henhold til dollyproducentens
anvisninger.
2. Kør de forreste hjul op på bugseringsdol- lyen.
3. Aktivér parkeringsbremsen. Sæt auto- matgearet i PARK (Parkering) eller et
manuelt gear i gear. Sluk for motoren. 4. Fastgør forhjulene korrekt til dollyen i
henhold til dollyproducentens anvis-
ninger.
5. Drej tændingen til ON/RUN (Til/Kør), men start ikke motoren.
6. Træd bremsepedalen ned, og hold.
7. Slip parkeringsbremsen.
8. Sæt tændingen til OFF (Fra), fjern nøgle- senderen, og slip bremsepedalen.
Bugsering til fritidsbrug - 4x4-modeller
Bugsering til fritidsbrug er ikke tilladt.
BEMÆRK:
Dette køretøj kan bugseres på en ladvogn
eller en trailer, hvis alle fire hjul er HÆVET
over jorden.
FORSIGTIG!
Bugsering med forhjulene på jorden vil
medføre alvorlig beskadigelse af gear-
kassen. Skader opstået ved forkert
bugsering er ikke dækket under den
begrænsede nykøretøjsgaranti.
Sørg for, at den elektriske parkerings-
bremse frigøres og forbliver frigivet,
mens køretøjet bugseres.
FORSIGTIG!
Bugsering af dette køretøj med NOGEN af
hjulene på jorden kan forårsage
beskadigelse af gearkassen og/eller
fordelergearkassen. Skader opstået ved
forkert bugsering er ikke dækket under den
begrænsede nykøretøjsgaranti.
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 183

184
NØDSITUATION
ADVARSELSBLINK
Kontakten til havariblinket er placeret
nederst i midten af instrumentpanelet.Tryk på kontakten for at tænde
havariblinket. Når kontakten er
aktiveret, blinker alle blinklys for at advare trafikanter om en nødsituation. Tryk
endnu en gang på knappen for at slukke for
havariblinket.
Dette er et nødsystem, og det bør ikke
bruges, når køretøjet er i bevægelse. Brug
det, når køretøjet er beskadiget og udgør en
sikkerhedsrisiko for andre trafikanter.
Hvis det er nødvendigt at forlade køretøjet for
at søge assistance, fungerer havariblinket
fortsat, selvom tændingen er i positionen
OFF (fra).
BEMÆRK:
Ved længerevarende brug kan havariblinket
aflade batteriet.
UDSKIFTNING AF PÆRE
Pærer til udskiftning
Indvendige pærer
Pærenavn Pærenummer
Lampe i bagagerummet TL212–2
Loftkonsollampe PLW214–2A
Læselampe WL212–2
Udvendige pærer
Pærenavn Pærenummer
Nærlys/fjernlys-forlygter LED (service hos autoriseret forhandler)
Forreste parkerings-/dagkørelys LED (service hos autoriseret forhandler)
Forreste blinklys LED (service hos autoriseret forhandler)
Tågeforlygter LED (service hos autoriseret forhandler)
Baglygte/stoplys LED (service hos autoriseret forhandler)
Bageste blinklys LED (service hos autoriseret forhandler)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 184

185

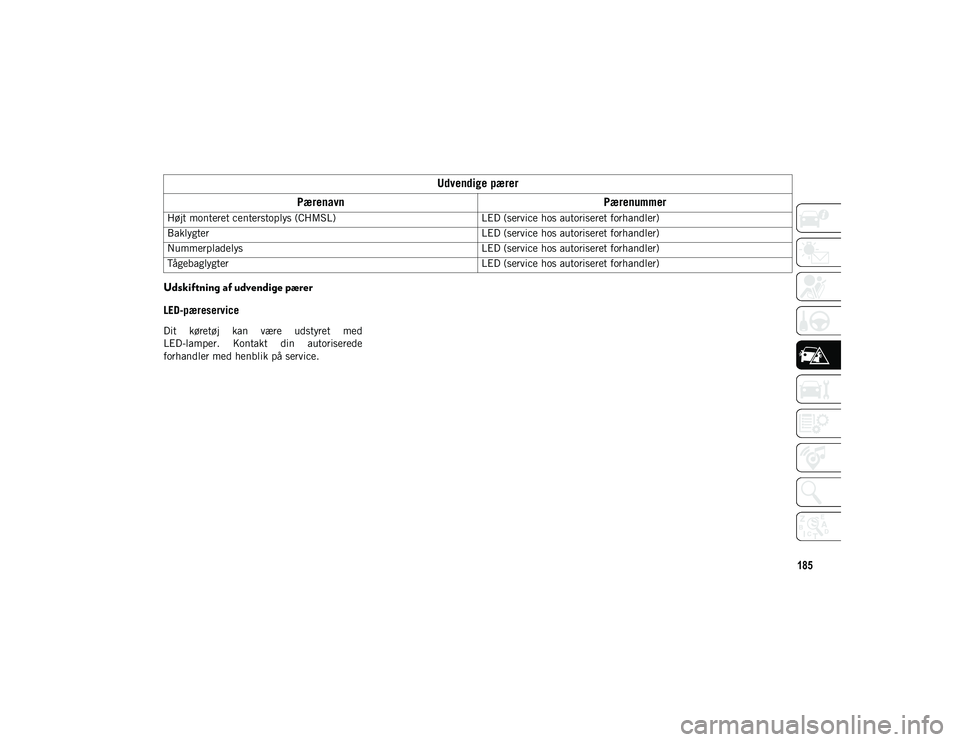

Udskiftning af udvendige pærer
LED-pæreservice
Dit køretøj kan være udstyret med
LED-lamper. Kontakt din autoriserede
forhandler med henblik på service.Højt monteret centerstoplys (CHMSL)
LED (service hos autoriseret forhandler)
Baklygter LED (service hos autoriseret forhandler)
Nummerpladelys LED (service hos autoriseret forhandler)
Tågebaglygter LED (service hos autoriseret forhandler)
Udvendige pærer
Pærenavn Pærenummer
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 185

NØDSITUATION
186
(Forsættes)
SIKRINGER
Generelle oplysninger
Sikringerne beskytter elektriske systemer
mod for stærk strøm.
Hvis en enhed ikke fungerer, skal du kontrol-
lere, om sikringselementet inde i knivsik-
ringen er brudt/smeltet.
Vær også opmærksom på, at når du bruger
strøm i længere tid med slukket motor, kan
det resultere i, at køretøjets batteri aflades.Knivsikringer
ADVARSEL!
Ved udskiftning af en overbrændt sikring
skal du altid benytte en passende erstat-
ningssikring med samme ampereklassifi-
kation som den oprindelige sikring.
Udskift aldrig en sikring med en sikring
med højere ampereklassifikation.
Udskift aldrig en overbrændt sikring med
metaltråd eller andre materialer. Anbring
ikke en sikring inde i en fordybning til
nulstillingsafbryder eller omvendt.
Anvendelse af andet end egnede
sikringer kan medføre alvorlig person-
skade, brand og/eller tingsskade.

Før du udskifter en sikring, skal du sørge for,
at tændingen er slået fra, og at samtlige
andre forbrugere er slået fra og/eller
frakoblet.

Hvis den udskifte sikring brænder over
igen, skal du kontakte en autoriseret
forhandler.
Hvis en generel beskyttelsessikring til
sikkerhedssystemer (airbagsystem,
bremsesystem), strømforsyningssy-
stemer (motorsystem, gearkassesystem)
eller styretøjet går, skal du kontakte en
autoriseret forhandler.
FORSIGTIG!
Hvis det er nødvendigt at vaske
motorrummet, skal du passe på ikke at
ramme sikringsboksen og forrudeviskerens
motorer med vand.
ADVARSEL! (Forsættes)
1 - Sikringselement
2 - Knivsikring med et sikringselement, der
er i orden/fungerer.
3 - Knivsikring med et sikringselement, der
ikke fungerer/er defekt (sprunget sikring).
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 186

187

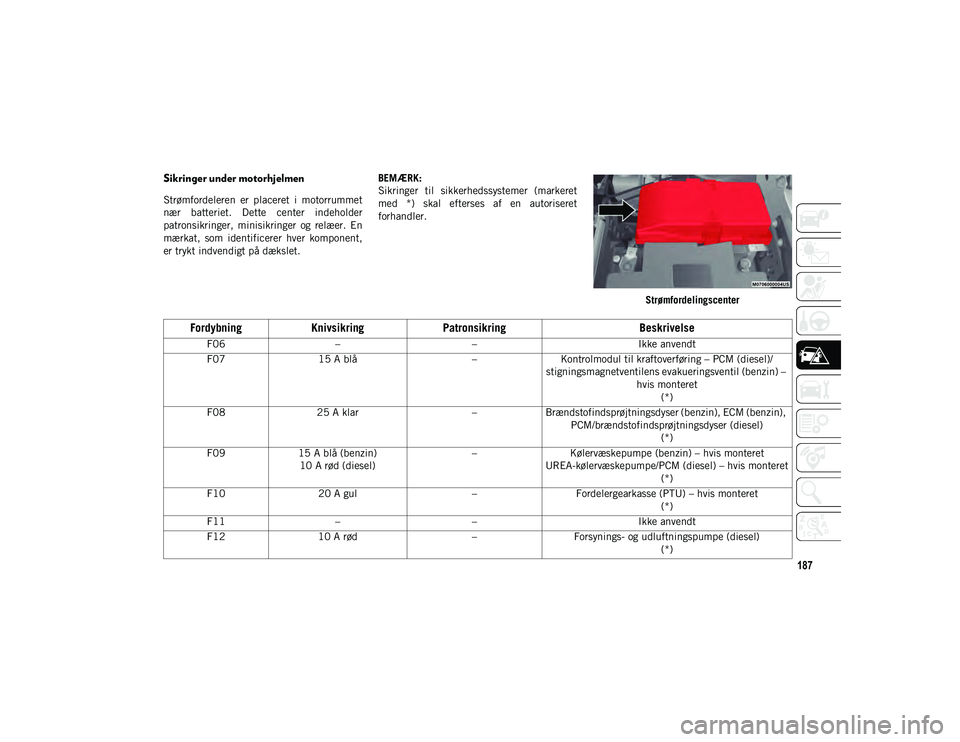

Sikringer under motorhjelmen
Strømfordeleren er placeret i motorrummet
nær batteriet. Dette center indeholder
patronsikringer, minisikringer og relæer. En
mærkat, som identificerer hver komponent,
er trykt indvendigt på dækslet.BEMÆRK:
Sikringer til sikkerhedssystemer (markeret
med *) skal efterses af en autoriseret
forhandler.
Strømfordelingscenter
FordybningKnivsikring Patronsikring Beskrivelse
F06– – Ikke anvendt
F07 15 A blå –Kontrolmodul til kraftoverføring – PCM (diesel)/
stigningsmagnetventilens evakueringsventil (benzin) – hvis monteret(*)
F08 25 A klar –Brændstofindsprøjtningsdyser (benzin), ECM (benzin),
PCM/brændstofindsprøjtningsdyser (diesel) (*)
F09 15 A blå (benzin)
10 A rød (diesel) –
Kølervæskepumpe (benzin) – hvis monteret
UREA-kølervæskepumpe/PCM (diesel) – hvis monteret (*)
F10 20 A gul –Fordelergearkasse (PTU) – hvis monteret
(*)
F11 – – Ikke anvendt
F12 10 A rød –Forsynings- og udluftningspumpe (diesel)
(*)
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 187

NØDSITUATION
188
F1310 A rød –Spændingsstabilitetsmodul (VSM)/kontrolmodul til
kraftoverføring (PCM)/motorstyremodul (ECM) (*)
F14 10 A rød –Kraftoverføringsstyremodul (DTCM)/kraftudtagsenhed
(PTU)/elektrisk parkeringsbremse (EPB)/bageste
differentialemodul (RDM/bremsesystemmodul (BSM) – hvis monteret/bremsepedalkontakt/baklygtekontakt (diesel)(*)
F15 – – Ikke anvendt
F16 20 A gul –Tændingsspoler/ekstra dieselindhold
(*)
F17 30 A lyserød –Bremsevakuumpumpe (GAS GMET4/V6-motorer)
(*)
F18 – – Ikke anvendt
F19 –40 A grøn Startmagnetspole
(*)
F20 10 A rød –Vekselstrømskompressorkobling
(*)
F21 – – Ikke anvendt
F22 5 A beige –Aktivering af kølerventilator (PWM)
(*)
F23 50 A rød –Spændingsstabilitetsmodul (VSM) nummer 2
(*)
F24 20 A gul – Bagrudevisker
F25B 20 A gul –FT/RR spændskive
FordybningKnivsikring Patronsikring Beskrivelse
2020_JEEP_CHEROKEE_UG_LHD_EE.book Page 188
