accu JEEP COMPASS 2018 Instructieboek (in Dutch)

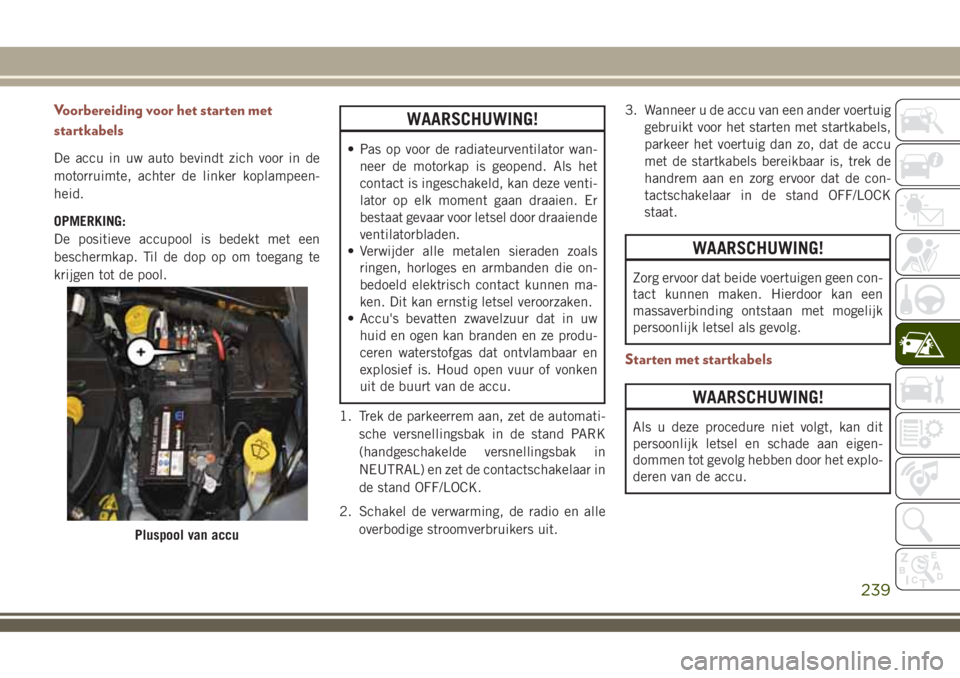

Voorbereiding voor het starten met
startkabels
De accu in uw auto bevindt zich voor in de
motorruimte, achter de linker koplampeen-
heid.
OPMERKING:
De positieve accupool is bedekt met een
beschermkap. Til de dop op om toegang te
krijgen tot de pool.
WAARSCHUWING!
• Pas op voor de radiateurventilator wan-
neer de motorkap is geopend. Als het
contact is ingeschakeld, kan deze venti-
lator op elk moment gaan draaien. Er
bestaat gevaar voor letsel door draaiende
ventilatorbladen.
• Verwijder alle metalen sieraden zoals
ringen, horloges en armbanden die on-
bedoeld elektrisch contact kunnen ma-
ken. Dit kan ernstig letsel veroorzaken.
• Accu's bevatten zwavelzuur dat in uw
huid en ogen kan branden en ze produ-
ceren waterstofgas dat ontvlambaar en
explosief is. Houd open vuur of vonken
uit de buurt van de accu.
1. Trek de parkeerrem aan, zet de automati-
sche versnellingsbak in de stand PARK
(handgeschakelde versnellingsbak in
NEUTRAL) en zet de contactschakelaar in
de stand OFF/LOCK.
2. Schakel de verwarming, de radio en alle
overbodige stroomverbruikers uit.3. Wanneer u de accu van een ander voertuig
gebruikt voor het starten met startkabels,
parkeer het voertuig dan zo, dat de accu
met de startkabels bereikbaar is, trek de
handrem aan en zorg ervoor dat de con-
tactschakelaar in de stand OFF/LOCK
staat.
WAARSCHUWING!
Zorg ervoor dat beide voertuigen geen con-
tact kunnen maken. Hierdoor kan een
massaverbinding ontstaan met mogelijk
persoonlijk letsel als gevolg.
Starten met startkabels
WAARSCHUWING!
Als u deze procedure niet volgt, kan dit
persoonlijk letsel en schade aan eigen-
dommen tot gevolg hebben door het explo-
deren van de accu.
Pluspool van accu
239

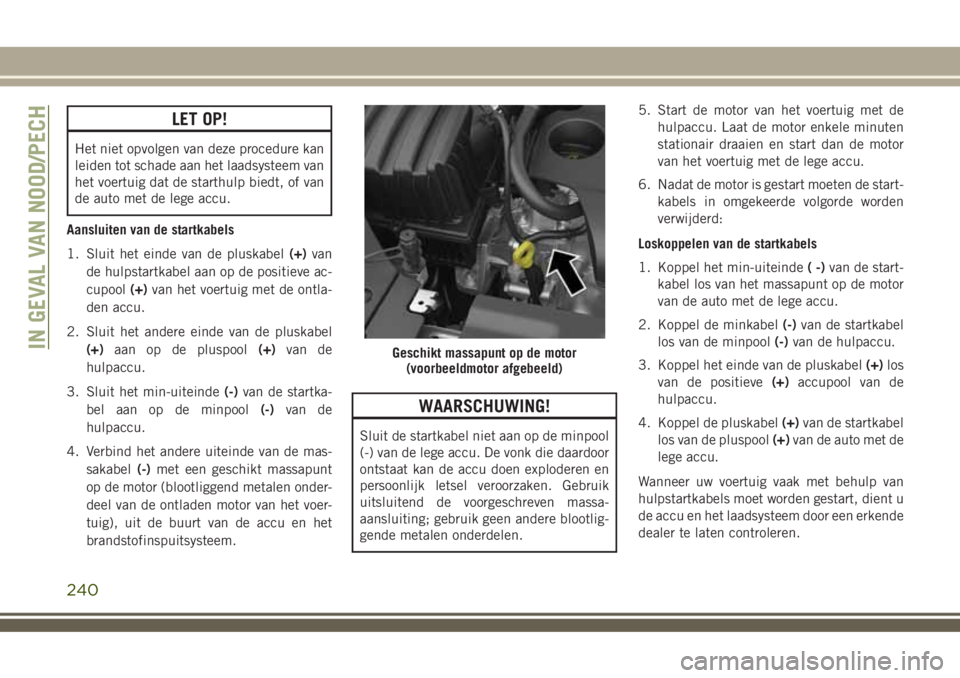

LET OP!
Het niet opvolgen van deze procedure kan
leiden tot schade aan het laadsysteem van
het voertuig dat de starthulp biedt, of van
de auto met de lege accu.
Aansluiten van de startkabels
1. Sluit het einde van de pluskabel(+)van
de hulpstartkabel aan op de positieve ac-
cupool(+)van het voertuig met de ontla-
den accu.
2. Sluit het andere einde van de pluskabel
(+)aan op de pluspool(+)van de
hulpaccu.
3. Sluit het min-uiteinde(-)van de startka-
bel aan op de minpool(-)van de
hulpaccu.
4. Verbind het andere uiteinde van de mas-
sakabel(-)met een geschikt massapunt
op de motor (blootliggend metalen onder-
deel van de ontladen motor van het voer-
tuig), uit de buurt van de accu en het
brandstofinspuitsysteem.
WAARSCHUWING!
Sluit de startkabel niet aan op de minpool
(-) van de lege accu. De vonk die daardoor
ontstaat kan de accu doen exploderen en
persoonlijk letsel veroorzaken. Gebruik
uitsluitend de voorgeschreven massa-
aansluiting; gebruik geen andere blootlig-
gende metalen onderdelen.5. Start de motor van het voertuig met de
hulpaccu. Laat de motor enkele minuten
stationair draaien en start dan de motor
van het voertuig met de lege accu.
6. Nadat de motor is gestart moeten de start-
kabels in omgekeerde volgorde worden
verwijderd:
Loskoppelen van de startkabels
1. Koppel het min-uiteinde(-)van de start-
kabel los van het massapunt op de motor
van de auto met de lege accu.
2. Koppel de minkabel(-)van de startkabel
los van de minpool(-)van de hulpaccu.
3. Koppel het einde van de pluskabel(+)los
van de positieve(+)accupool van de
hulpaccu.
4. Koppel de pluskabel(+)van de startkabel
los van de pluspool(+)van de auto met de
lege accu.
Wanneer uw voertuig vaak met behulp van
hulpstartkabels moet worden gestart, dient u
de accu en het laadsysteem door een erkende
dealer te laten controleren.
Geschikt massapunt op de motor
(voorbeeldmotor afgebeeld)IN GEVAL VAN NOOD/PECH
240

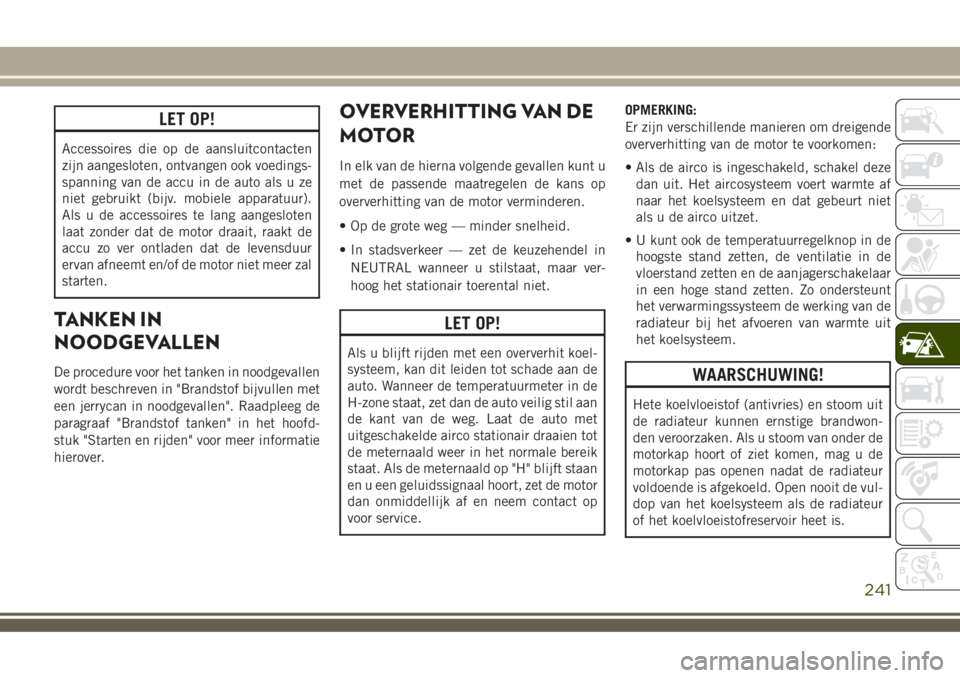

LET OP!
Accessoires die op de aansluitcontacten
zijn aangesloten, ontvangen ook voedings-
spanning van de accu in de auto als u ze
niet gebruikt (bijv. mobiele apparatuur).
Als u de accessoires te lang aangesloten
laat zonder dat de motor draait, raakt de
accu zo ver ontladen dat de levensduur
ervan afneemt en/of de motor niet meer zal
starten.
TANKEN IN
NOODGEVALLEN
De procedure voor het tanken in noodgevallen
wordt beschreven in "Brandstof bijvullen met
een jerrycan in noodgevallen". Raadpleeg de
paragraaf "Brandstof tanken" in het hoofd-
stuk "Starten en rijden" voor meer informatie
hierover.
OVERVERHITTING VAN DE
MOTOR
In elk van de hierna volgende gevallen kunt u
met de passende maatregelen de kans op
oververhitting van de motor verminderen.
• Op de grote weg — minder snelheid.
• In stadsverkeer — zet de keuzehendel in
NEUTRAL wanneer u stilstaat, maar ver-
hoog het stationair toerental niet.
LET OP!
Als u blijft rijden met een oververhit koel-
systeem, kan dit leiden tot schade aan de
auto. Wanneer de temperatuurmeter in de
H-zone staat, zet dan de auto veilig stil aan
de kant van de weg. Laat de auto met
uitgeschakelde airco stationair draaien tot
de meternaald weer in het normale bereik
staat. Als de meternaald op "H" blijft staan
en u een geluidssignaal hoort, zet de motor
dan onmiddellijk af en neem contact op
voor service.OPMERKING:
Er zijn verschillende manieren om dreigende
oververhitting van de motor te voorkomen:
• Als de airco is ingeschakeld, schakel deze
dan uit. Het aircosysteem voert warmte af
naar het koelsysteem en dat gebeurt niet
als u de airco uitzet.
• U kunt ook de temperatuurregelknop in de
hoogste stand zetten, de ventilatie in de
vloerstand zetten en de aanjagerschakelaar
in een hoge stand zetten. Zo ondersteunt
het verwarmingssysteem de werking van de
radiateur bij het afvoeren van warmte uit
het koelsysteem.
WAARSCHUWING!
Hete koelvloeistof (antivries) en stoom uit
de radiateur kunnen ernstige brandwon-
den veroorzaken. Als u stoom van onder de
motorkap hoort of ziet komen, mag u de
motorkap pas openen nadat de radiateur
voldoende is afgekoeld. Open nooit de vul-
dop van het koelsysteem als de radiateur
of het koelvloeistofreservoir heet is.
241

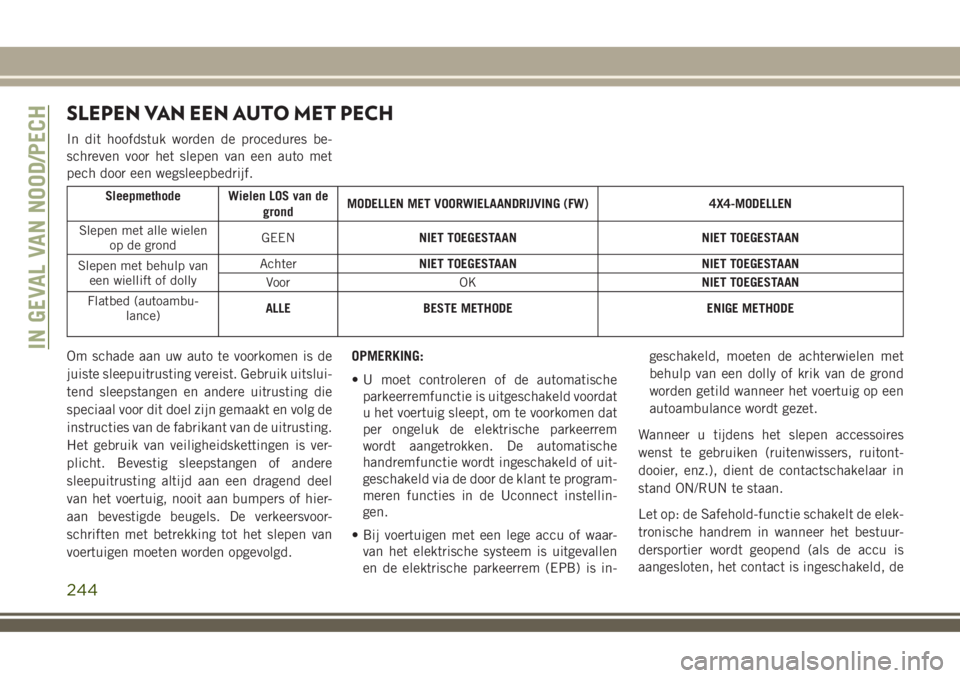

SLEPEN VAN EEN AUTO MET PECH
In dit hoofdstuk worden de procedures be-
schreven voor het slepen van een auto met
pech door een wegsleepbedrijf.
Sleepmethode Wielen LOS van de
grondMODELLEN MET VOORWIELAANDRIJVING (FW) 4X4-MODELLEN
Slepen met alle wielen
op de grondGEENNIET TOEGESTAAN NIET TOEGESTAAN
Slepen met behulp van
een wiellift of dollyAchterNIET TOEGESTAAN NIET TOEGESTAAN
Voor OKNIET TOEGESTAAN
Flatbed (autoambu-
lance)ALLE BESTE METHODE ENIGE METHODE
Om schade aan uw auto te voorkomen is de
juiste sleepuitrusting vereist. Gebruik uitslui-
tend sleepstangen en andere uitrusting die
speciaal voor dit doel zijn gemaakt en volg de
instructies van de fabrikant van de uitrusting.
Het gebruik van veiligheidskettingen is ver-
plicht. Bevestig sleepstangen of andere
sleepuitrusting altijd aan een dragend deel
van het voertuig, nooit aan bumpers of hier-
aan bevestigde beugels. De verkeersvoor-
schriften met betrekking tot het slepen van
voertuigen moeten worden opgevolgd.OPMERKING:
• U moet controleren of de automatische
parkeerremfunctie is uitgeschakeld voordat
u het voertuig sleept, om te voorkomen dat
per ongeluk de elektrische parkeerrem
wordt aangetrokken. De automatische
handremfunctie wordt ingeschakeld of uit-
geschakeld via de door de klant te program-
meren functies in de Uconnect instellin-
gen.
• Bij voertuigen met een lege accu of waar-
van het elektrische systeem is uitgevallen
en de elektrische parkeerrem (EPB) is in-geschakeld, moeten de achterwielen met
behulp van een dolly of krik van de grond
worden getild wanneer het voertuig op een
autoambulance wordt gezet.
Wanneer u tijdens het slepen accessoires
wenst te gebruiken (ruitenwissers, ruitont-
dooier, enz.), dient de contactschakelaar in
stand ON/RUN te staan.
Let op: de Safehold-functie schakelt de elek-
tronische handrem in wanneer het bestuur-
dersportier wordt geopend (als de accu is
aangesloten, het contact is ingeschakeld, deIN GEVAL VAN NOOD/PECH
244

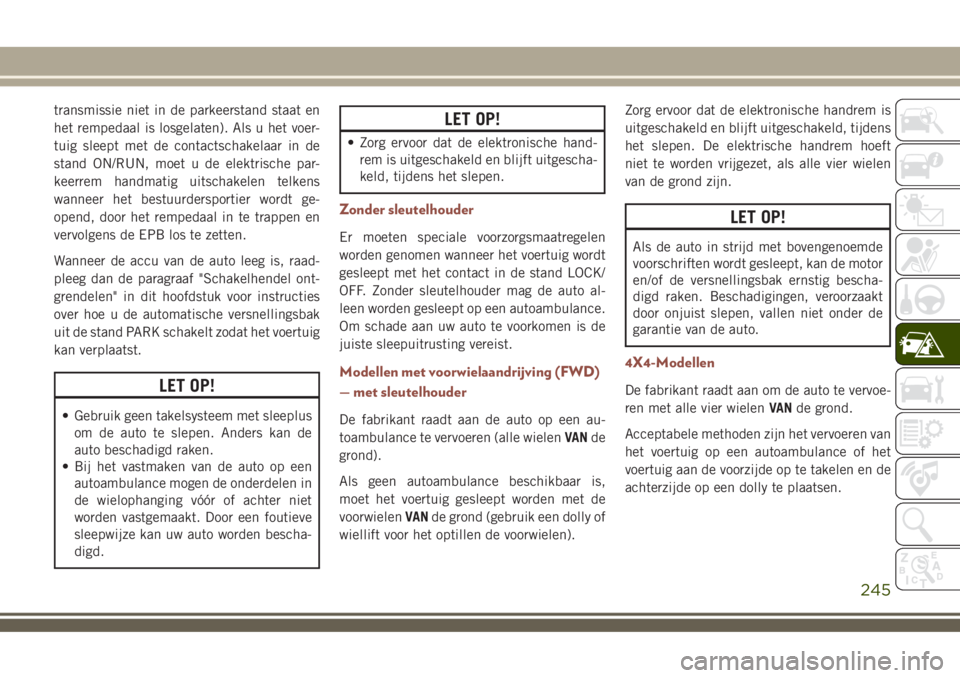

transmissie niet in de parkeerstand staat en
het rempedaal is losgelaten). Als u het voer-
tuig sleept met de contactschakelaar in de
stand ON/RUN, moet u de elektrische par-
keerrem handmatig uitschakelen telkens
wanneer het bestuurdersportier wordt ge-
opend, door het rempedaal in te trappen en
vervolgens de EPB los te zetten.
Wanneer de accu van de auto leeg is, raad-
pleeg dan de paragraaf "Schakelhendel ont-
grendelen" in dit hoofdstuk voor instructies
over hoe u de automatische versnellingsbak
uit de stand PARK schakelt zodat het voertuig
kan verplaatst.
LET OP!
• Gebruik geen takelsysteem met sleeplus
om de auto te slepen. Anders kan de
auto beschadigd raken.
• Bij het vastmaken van de auto op een
autoambulance mogen de onderdelen in
de wielophanging vóór of achter niet
worden vastgemaakt. Door een foutieve
sleepwijze kan uw auto worden bescha-
digd.
LET OP!
• Zorg ervoor dat de elektronische hand-
rem is uitgeschakeld en blijft uitgescha-
keld, tijdens het slepen.
Zonder sleutelhouder
Er moeten speciale voorzorgsmaatregelen
worden genomen wanneer het voertuig wordt
gesleept met het contact in de stand LOCK/
OFF. Zonder sleutelhouder mag de auto al-
leen worden gesleept op een autoambulance.
Om schade aan uw auto te voorkomen is de
juiste sleepuitrusting vereist.
Modellen met voorwielaandrijving (FWD)
— met sleutelhouder
De fabrikant raadt aan de auto op een au-
toambulance te vervoeren (alle wielenVANde
grond).
Als geen autoambulance beschikbaar is,
moet het voertuig gesleept worden met de
voorwielenVANde grond (gebruik een dolly of
wiellift voor het optillen de voorwielen).Zorg ervoor dat de elektronische handrem is
uitgeschakeld en blijft uitgeschakeld, tijdens
het slepen. De elektrische handrem hoeft
niet te worden vrijgezet, als alle vier wielen
van de grond zijn.
LET OP!
Als de auto in strijd met bovengenoemde
voorschriften wordt gesleept, kan de motor
en/of de versnellingsbak ernstig bescha-
digd raken. Beschadigingen, veroorzaakt
door onjuist slepen, vallen niet onder de
garantie van de auto.
4X4-Modellen
De fabrikant raadt aan om de auto te vervoe-
ren met alle vier wielenVANde grond.
Acceptabele methoden zijn het vervoeren van
het voertuig op een autoambulance of het
voertuig aan de voorzijde op te takelen en de
achterzijde op een dolly te plaatsen.
245

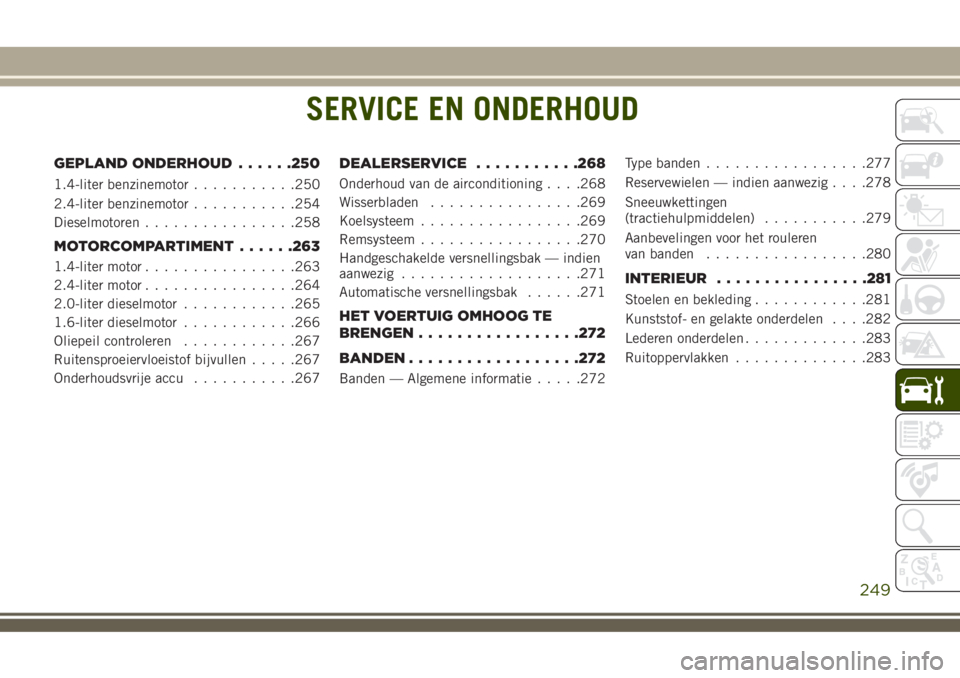

SERVICE EN ONDERHOUD

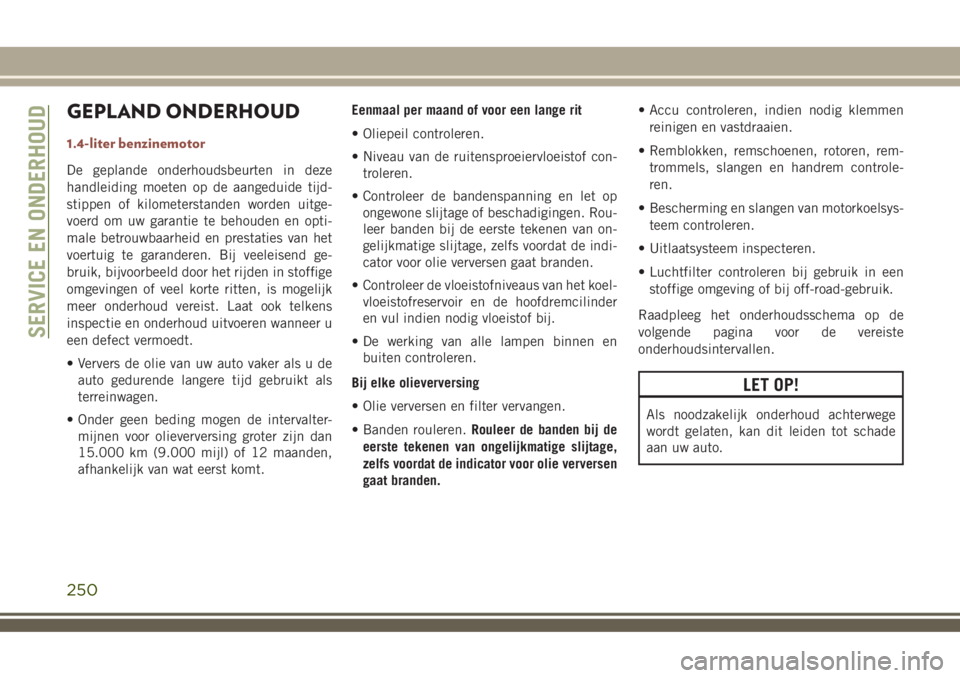

GEPLAND ONDERHOUD......250
1.4-liter benzinemotor...........250

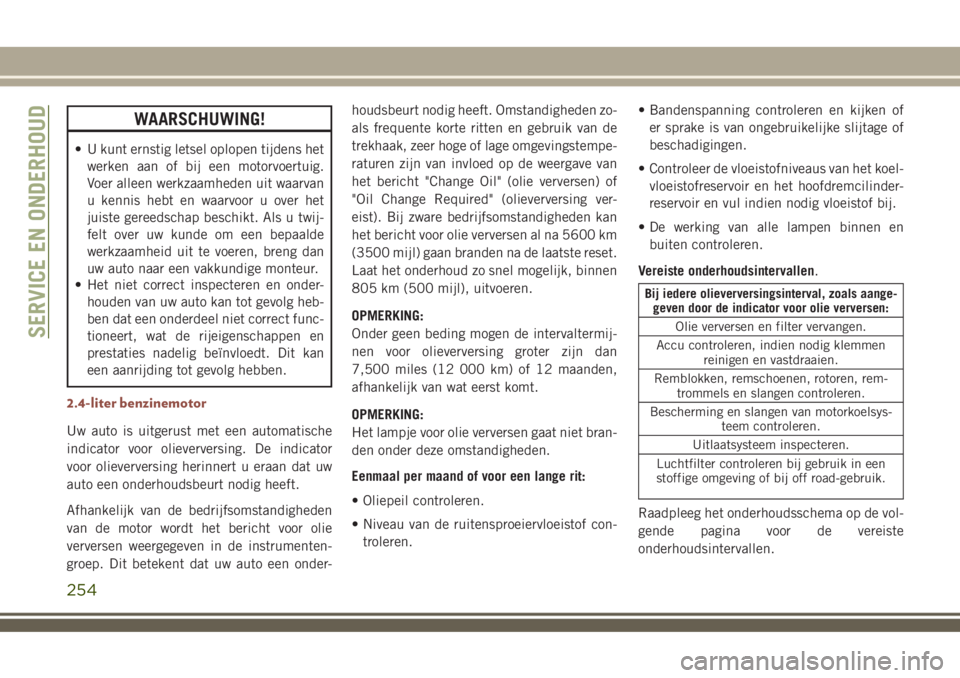

2.4-liter benzinemotor...........254
Dieselmotoren................258

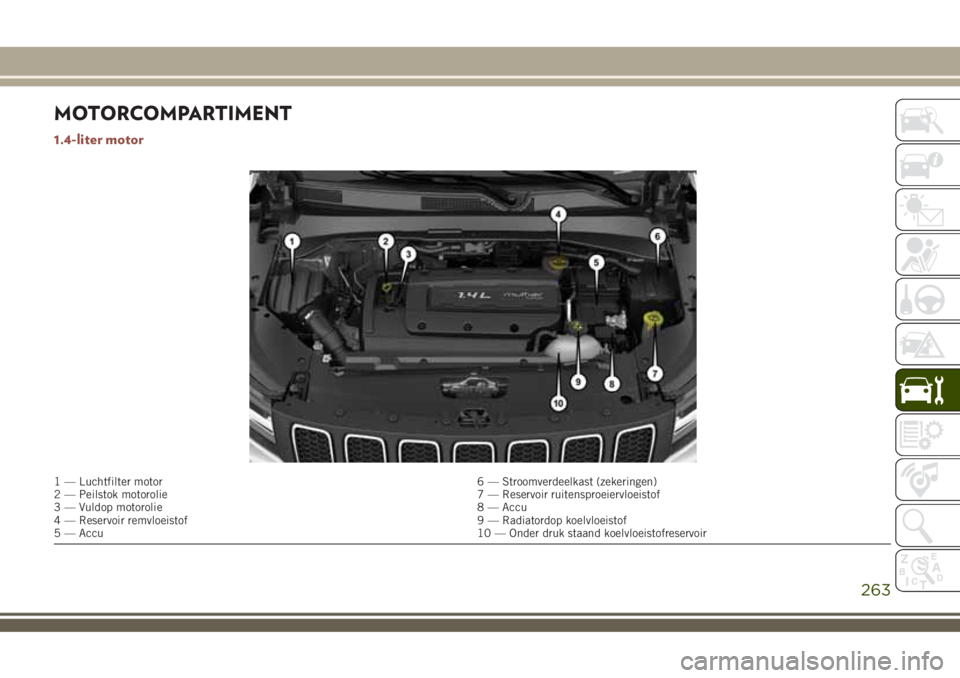

MOTORCOMPARTIMENT......263
1.4-liter motor................263

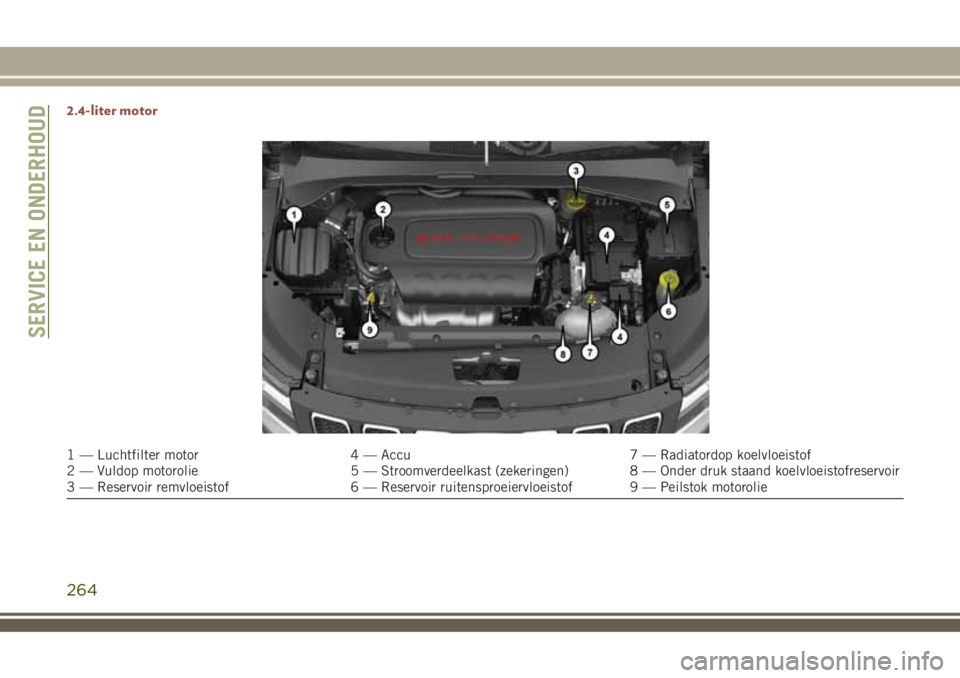

2.4-liter motor................264
2.0-liter dieselmotor............265
1.6-liter dieselmotor............266
Oliepeil controleren............267
Ruitensproeiervloeistof bijvullen.....267
Onderhoudsvrije accu...........267
DEALERSERVICE...........268
Onderhoud van de airconditioning. . . .268
Wisserbladen................269
Koelsysteem.................269
Remsysteem.................270
Handgeschakelde versnellingsbak — indien
aanwezig...................271
Automatische versnellingsbak......271
HET VOERTUIG OMHOOG TE
BRENGEN.................272
BANDEN..................272
Banden — Algemene informatie.....272Type banden.................277
Reservewielen — indien aanwezig. . . .278
Sneeuwkettingen
(tractiehulpmiddelen)...........279
Aanbevelingen voor het rouleren
van banden.................280
INTERIEUR................281
Stoelen en bekleding............281
Kunststof- en gelakte onderdelen. . . .282
Lederen onderdelen.............283
Ruitoppervlakken..............283
SERVICE EN ONDERHOUD
249

GEPLAND ONDERHOUD
1.4-liter benzinemotor
De geplande onderhoudsbeurten in deze
handleiding moeten op de aangeduide tijd-
stippen of kilometerstanden worden uitge-
voerd om uw garantie te behouden en opti-
male betrouwbaarheid en prestaties van het
voertuig te garanderen. Bij veeleisend ge-
bruik, bijvoorbeeld door het rijden in stoffige
omgevingen of veel korte ritten, is mogelijk
meer onderhoud vereist. Laat ook telkens
inspectie en onderhoud uitvoeren wanneer u
een defect vermoedt.
• Ververs de olie van uw auto vaker als u de
auto gedurende langere tijd gebruikt als
terreinwagen.
• Onder geen beding mogen de intervalter-
mijnen voor olieverversing groter zijn dan
15.000 km (9.000 mijl) of 12 maanden,
afhankelijk van wat eerst komt.Eenmaal per maand of voor een lange rit
• Oliepeil controleren.
• Niveau van de ruitensproeiervloeistof con-
troleren.
• Controleer de bandenspanning en let op
ongewone slijtage of beschadigingen. Rou-
leer banden bij de eerste tekenen van on-
gelijkmatige slijtage, zelfs voordat de indi-
cator voor olie verversen gaat branden.
• Controleer de vloeistofniveaus van het koel-
vloeistofreservoir en de hoofdremcilinder
en vul indien nodig vloeistof bij.
• De werking van alle lampen binnen en
buiten controleren.
Bij elke olieverversing
• Olie verversen en filter vervangen.
• Banden rouleren.Rouleer de banden bij de
eerste tekenen van ongelijkmatige slijtage,
zelfs voordat de indicator voor olie verversen
gaat branden.• Accu controleren, indien nodig klemmen
reinigen en vastdraaien.
• Remblokken, remschoenen, rotoren, rem-
trommels, slangen en handrem controle-
ren.
• Bescherming en slangen van motorkoelsys-
teem controleren.
• Uitlaatsysteem inspecteren.
• Luchtfilter controleren bij gebruik in een
stoffige omgeving of bij off-road-gebruik.
Raadpleeg het onderhoudsschema op de
volgende pagina voor de vereiste
onderhoudsintervallen.
LET OP!
Als noodzakelijk onderhoud achterwege
wordt gelaten, kan dit leiden tot schade
aan uw auto.
SERVICE EN ONDERHOUD
250

WAARSCHUWING!
• U kunt ernstig letsel oplopen tijdens het
werken aan of bij een motorvoertuig.
Voer alleen werkzaamheden uit waarvan
u kennis hebt en waarvoor u over het
juiste gereedschap beschikt. Als u twij-
felt over uw kunde om een bepaalde
werkzaamheid uit te voeren, breng dan
uw auto naar een vakkundige monteur.
• Het niet correct inspecteren en onder-
houden van uw auto kan tot gevolg heb-
ben dat een onderdeel niet correct func-
tioneert, wat de rijeigenschappen en
prestaties nadelig beïnvloedt. Dit kan
een aanrijding tot gevolg hebben.
2.4-liter benzinemotor
Uw auto is uitgerust met een automatische
indicator voor olieverversing. De indicator
voor olieverversing herinnert u eraan dat uw
auto een onderhoudsbeurt nodig heeft.
Afhankelijk van de bedrijfsomstandigheden
van de motor wordt het bericht voor olie
verversen weergegeven in de instrumenten-
groep. Dit betekent dat uw auto een onder-houdsbeurt nodig heeft. Omstandigheden zo-
als frequente korte ritten en gebruik van de
trekhaak, zeer hoge of lage omgevingstempe-
raturen zijn van invloed op de weergave van
het bericht "Change Oil" (olie verversen) of
"Oil Change Required" (olieverversing ver-
eist). Bij zware bedrijfsomstandigheden kan
het bericht voor olie verversen al na 5600 km
(3500 mijl) gaan branden na de laatste reset.
Laat het onderhoud zo snel mogelijk, binnen
805 km (500 mijl), uitvoeren.
OPMERKING:
Onder geen beding mogen de intervaltermij-
nen voor olieverversing groter zijn dan
7,500 miles (12 000 km) of 12 maanden,
afhankelijk van wat eerst komt.
OPMERKING:
Het lampje voor olie verversen gaat niet bran-
den onder deze omstandigheden.
Eenmaal per maand of voor een lange rit:
• Oliepeil controleren.
• Niveau van de ruitensproeiervloeistof con-
troleren.• Bandenspanning controleren en kijken of
er sprake is van ongebruikelijke slijtage of
beschadigingen.
• Controleer de vloeistofniveaus van het koel-
vloeistofreservoir en het hoofdremcilinder-
reservoir en vul indien nodig vloeistof bij.
• De werking van alle lampen binnen en
buiten controleren.
Vereiste onderhoudsintervallen.
Bij iedere olieverversingsinterval, zoals aange-
geven door de indicator voor olie verversen:
Olie verversen en filter vervangen.
Accu controleren, indien nodig klemmen
reinigen en vastdraaien.
Remblokken, remschoenen, rotoren, rem-
trommels en slangen controleren.
Bescherming en slangen van motorkoelsys-
teem controleren.
Uitlaatsysteem inspecteren.
Luchtfilter controleren bij gebruik in een
stoffige omgeving of bij off road-gebruik.
Raadpleeg het onderhoudsschema op de vol-
gende pagina voor de vereiste
onderhoudsintervallen.
SERVICE EN ONDERHOUD
254

MOTORCOMPARTIMENT
1.4-liter motor
1 — Luchtfilter motor 6 — Stroomverdeelkast (zekeringen)
2 — Peilstok motorolie 7 — Reservoir ruitensproeiervloeistof
3 — Vuldop motorolie 8 — Accu
4 — Reservoir remvloeistof 9 — Radiatordop koelvloeistof
5 — Accu10 — Onder druk staand koelvloeistofreservoir
263

2.4-liter motor
1 — Luchtfilter motor 4 — Accu 7 — Radiatordop koelvloeistof
2 — Vuldop motorolie 5 — Stroomverdeelkast (zekeringen) 8 — Onder druk staand koelvloeistofreservoir
3 — Reservoir remvloeistof 6 — Reservoir ruitensproeiervloeistof 9 — Peilstok motorolie
SERVICE EN ONDERHOUD
264
