JEEP COMPASS 2018 Manual de Empleo y Cuidado (in Spanish)

Descripción de los controles de climatización
Icono Descripción
Botón MAX A/C (Aire acondicionado máximo)
Pulse y suelte el botón MAX A/C (Aire acondicionado máximo) en la pantalla táctil para cambiar la configuración actual
a la salida de aire más frío. Si se pulsa el botón otra vez, se interrumpirá el funcionamiento del aire acondicionado
máximo.
Botón A/C
Pulse y suelte para cambiar el ajuste actual. El indicador se iluminará cuando el aire acondicionado esté activado.
Botón de recirculación
Pulse y suelte este botón en la pantalla táctil, o presione el botón en la placa frontal, para cambiar el sistema entre
modo de recirculación y modo de aire exterior.
NOTA:
• El modo de recirculación puede utilizarse cuando las condiciones exteriores son de humo, olores, polvo o humedad
alta.
• La recirculación puede utilizarse en todos los modos, excepto en Defrost (Desempañador). La selección del A/A
puede desactivarse manualmente sin alterar la selección del control de modo.
• El uso continuado del modo de recirculación puede viciar el aire del interior de la cabina y propiciar que se empañen
los cristales. No se recomienda el uso prolongado.
Botón AUTO (Automático)
Controla automáticamente la temperatura interior de cabina ajustando la distribución y el volumen del flujo de aire.
Al utilizar esta función el sistema cambiará entre el modo manual y automático. Para mayor información, consulte
"Funcionamiento automático" en esta sección.
49

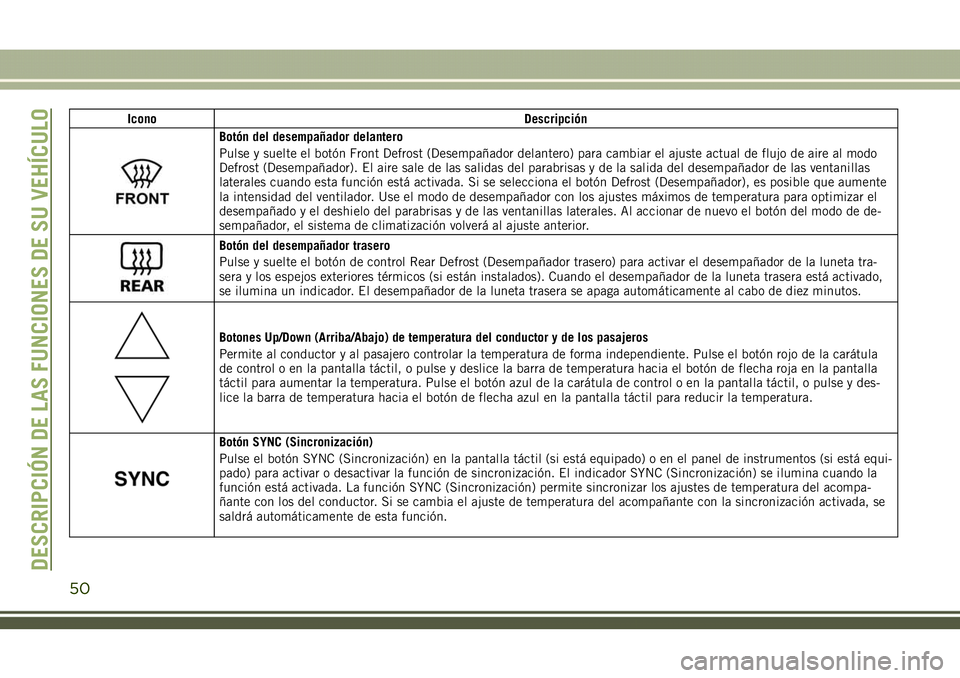

Icono Descripción
Botón del desempañador delantero
Pulse y suelte el botón Front Defrost (Desempañador delantero) para cambiar el ajuste actual de flujo de aire al modo
Defrost (Desempañador). El aire sale de las salidas del parabrisas y de la salida del desempañador de las ventanillas
laterales cuando esta función está activada. Si se selecciona el botón Defrost (Desempañador), es posible que aumente
la intensidad del ventilador. Use el modo de desempañador con los ajustes máximos de temperatura para optimizar el
desempañado y el deshielo del parabrisas y de las ventanillas laterales. Al accionar de nuevo el botón del modo de de-
sempañador, el sistema de climatización volverá al ajuste anterior.
Botón del desempañador trasero
Pulse y suelte el botón de control Rear Defrost (Desempañador trasero) para activar el desempañador de la luneta tra-
sera y los espejos exteriores térmicos (si están instalados). Cuando el desempañador de la luneta trasera está activado,
se ilumina un indicador. El desempañador de la luneta trasera se apaga automáticamente al cabo de diez minutos.
Botones Up/Down (Arriba/Abajo) de temperatura del conductor y de los pasajeros
Permite al conductor y al pasajero controlar la temperatura de forma independiente. Pulse el botón rojo de la carátula
de control o en la pantalla táctil, o pulse y deslice la barra de temperatura hacia el botón de flecha roja en la pantalla
táctil para aumentar la temperatura. Pulse el botón azul de la carátula de control o en la pantalla táctil, o pulse y des-
lice la barra de temperatura hacia el botón de flecha azul en la pantalla táctil para reducir la temperatura.
Botón SYNC (Sincronización)
Pulse el botón SYNC (Sincronización) en la pantalla táctil (si está equipado) o en el panel de instrumentos (si está equi-
pado) para activar o desactivar la función de sincronización. El indicador SYNC (Sincronización) se ilumina cuando la
función está activada. La función SYNC (Sincronización) permite sincronizar los ajustes de temperatura del acompa-
ñante con los del conductor. Si se cambia el ajuste de temperatura del acompañante con la sincronización activada, se
saldrá automáticamente de esta función.
DESCRIPCIÓN DE LAS FUNCIONES DE SU VEHÍCULO
50

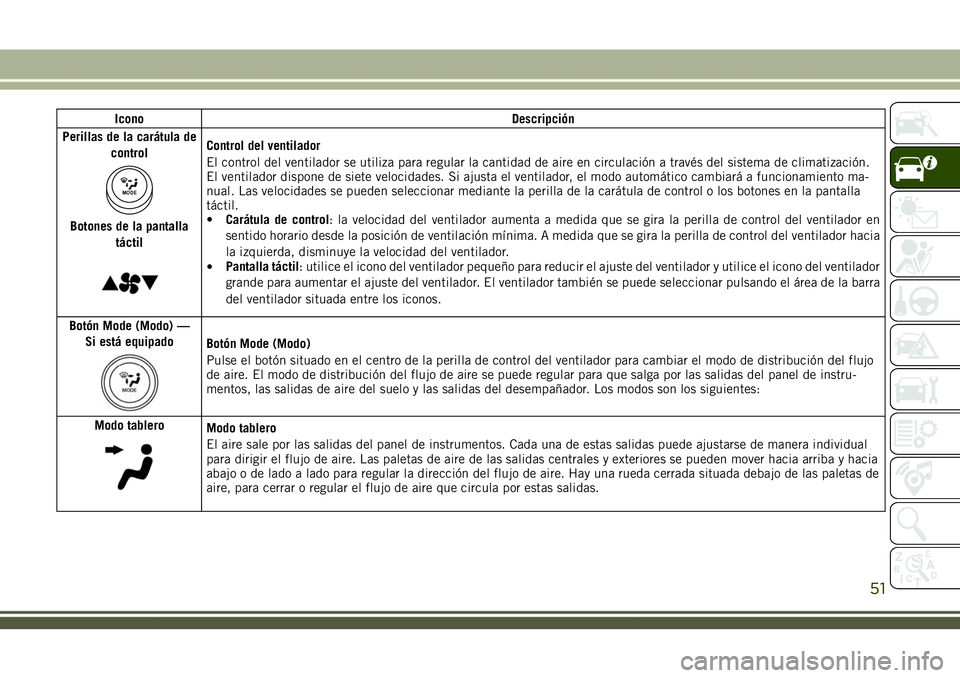

Icono Descripción
Perillas de la carátula de
control
MODE
Botones de la pantalla
táctil
Control del ventilador
El control del ventilador se utiliza para regular la cantidad de aire en circulación a través del sistema de climatización.
El ventilador dispone de siete velocidades. Si ajusta el ventilador, el modo automático cambiará a funcionamiento ma-
nual. Las velocidades se pueden seleccionar mediante la perilla de la carátula de control o los botones en la pantalla
táctil.
•Carátula de control: la velocidad del ventilador aumenta a medida que se gira la perilla de control del ventilador en
sentido horario desde la posición de ventilación mínima. A medida que se gira la perilla de control del ventilador hacia
la izquierda, disminuye la velocidad del ventilador.
•Pantalla táctil: utilice el icono del ventilador pequeño para reducir el ajuste del ventilador y utilice el icono del ventilador
grande para aumentar el ajuste del ventilador. El ventilador también se puede seleccionar pulsando el área de la barra
del ventilador situada entre los iconos.
Botón Mode (Modo) —
Si está equipado
Botón Mode (Modo)
Pulse el botón situado en el centro de la perilla de control del ventilador para cambiar el modo de distribución del flujo
de aire. El modo de distribución del flujo de aire se puede regular para que salga por las salidas del panel de instru-
mentos, las salidas de aire del suelo y las salidas del desempañador. Los modos son los siguientes:
Modo tablero
Modo tablero
El aire sale por las salidas del panel de instrumentos. Cada una de estas salidas puede ajustarse de manera individual
para dirigir el flujo de aire. Las paletas de aire de las salidas centrales y exteriores se pueden mover hacia arriba y hacia
abajo o de lado a lado para regular la dirección del flujo de aire. Hay una rueda cerrada situada debajo de las paletas de
aire, para cerrar o regular el flujo de aire que circula por estas salidas.
51

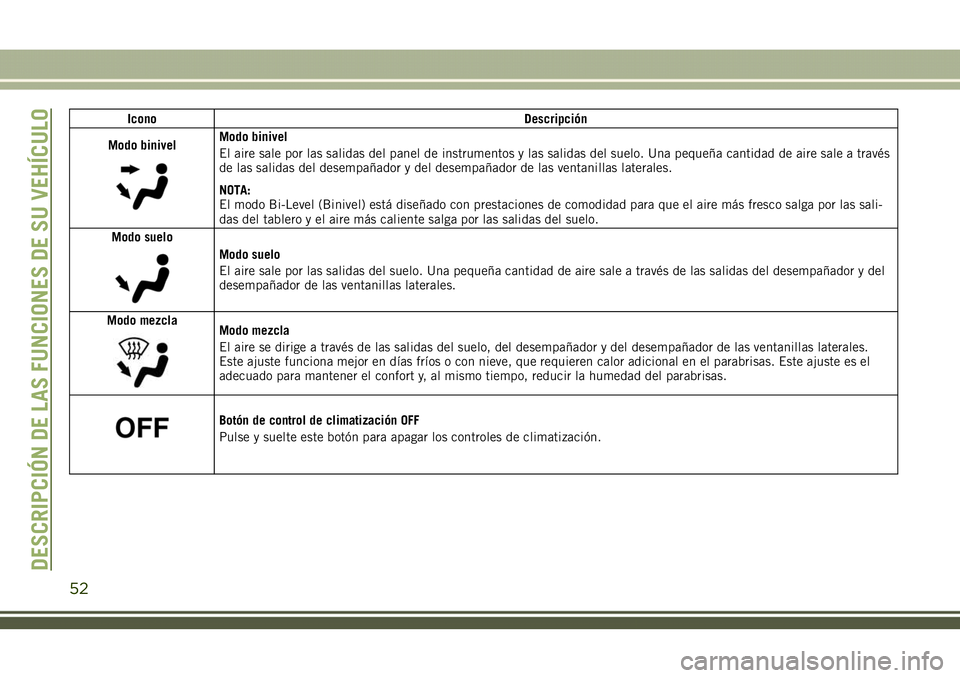

Icono Descripción
Modo binivel
Modo binivel
El aire sale por las salidas del panel de instrumentos y las salidas del suelo. Una pequeña cantidad de aire sale a través
de las salidas del desempañador y del desempañador de las ventanillas laterales.
NOTA:
El modo Bi-Level (Binivel) está diseñado con prestaciones de comodidad para que el aire más fresco salga por las sali-
das del tablero y el aire más caliente salga por las salidas del suelo.
Modo suelo
Modo suelo
El aire sale por las salidas del suelo. Una pequeña cantidad de aire sale a través de las salidas del desempañador y del
desempañador de las ventanillas laterales.
Modo mezcla
Modo mezcla
El aire se dirige a través de las salidas del suelo, del desempañador y del desempañador de las ventanillas laterales.
Este ajuste funciona mejor en días fríos o con nieve, que requieren calor adicional en el parabrisas. Este ajuste es el
adecuado para mantener el confort y, al mismo tiempo, reducir la humedad del parabrisas.
Botón de control de climatización OFF
Pulse y suelte este botón para apagar los controles de climatización.
DESCRIPCIÓN DE LAS FUNCIONES DE SU VEHÍCULO
52

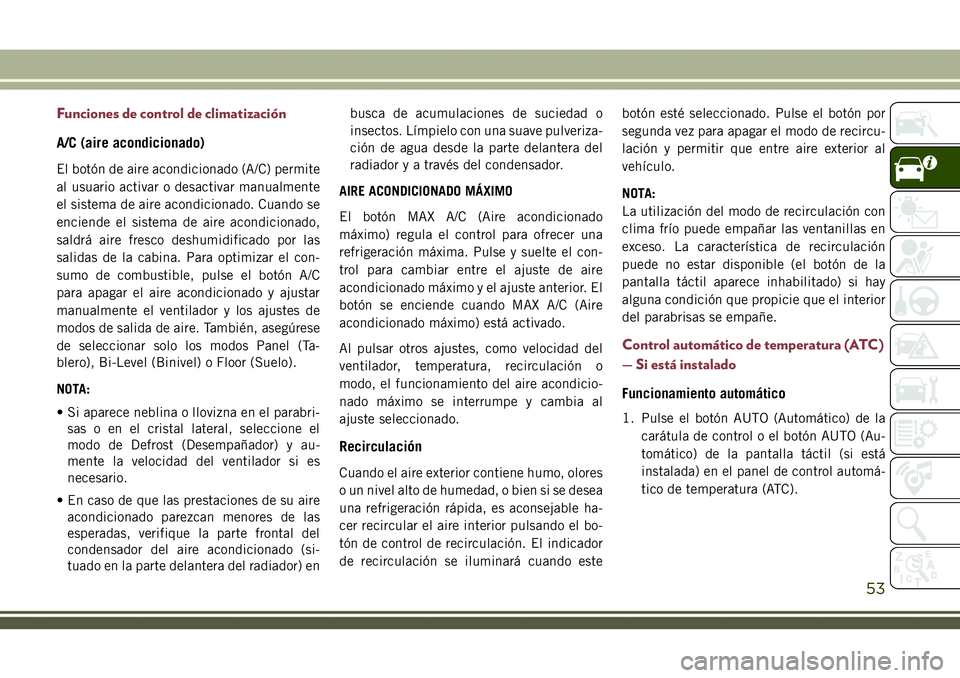

Funciones de control de climatización
A/C (aire acondicionado)
El botón de aire acondicionado (A/C) permite
al usuario activar o desactivar manualmente
el sistema de aire acondicionado. Cuando se
enciende el sistema de aire acondicionado,
saldrá aire fresco deshumidificado por las
salidas de la cabina. Para optimizar el con-
sumo de combustible, pulse el botón A/C
para apagar el aire acondicionado y ajustar
manualmente el ventilador y los ajustes de
modos de salida de aire. También, asegúrese
de seleccionar solo los modos Panel (Ta-
blero), Bi-Level (Binivel) o Floor (Suelo).
NOTA:
• Si aparece neblina o llovizna en el parabri-
sas o en el cristal lateral, seleccione el
modo de Defrost (Desempañador) y au-
mente la velocidad del ventilador si es
necesario.
• En caso de que las prestaciones de su aire
acondicionado parezcan menores de las
esperadas, verifique la parte frontal del
condensador del aire acondicionado (si-
tuado en la parte delantera del radiador) enbusca de acumulaciones de suciedad o
insectos. Límpielo con una suave pulveriza-
ción de agua desde la parte delantera del
radiador y a través del condensador.
AIRE ACONDICIONADO MÁXIMO
El botón MAX A/C (Aire acondicionado
máximo) regula el control para ofrecer una
refrigeración máxima. Pulse y suelte el con-
trol para cambiar entre el ajuste de aire
acondicionado máximo y el ajuste anterior. El
botón se enciende cuando MAX A/C (Aire
acondicionado máximo) está activado.
Al pulsar otros ajustes, como velocidad del
ventilador, temperatura, recirculación o
modo, el funcionamiento del aire acondicio-
nado máximo se interrumpe y cambia al
ajuste seleccionado.
Recirculación
Cuando el aire exterior contiene humo, olores
o un nivel alto de humedad, o bien si se desea
una refrigeración rápida, es aconsejable ha-
cer recircular el aire interior pulsando el bo-
tón de control de recirculación. El indicador
de recirculación se iluminará cuando estebotón esté seleccionado. Pulse el botón por
segunda vez para apagar el modo de recircu-
lación y permitir que entre aire exterior al
vehículo.
NOTA:
La utilización del modo de recirculación con
clima frío puede empañar las ventanillas en
exceso. La característica de recirculación
puede no estar disponible (el botón de la
pantalla táctil aparece inhabilitado) si hay
alguna condición que propicie que el interior
del parabrisas se empañe.
Control automático de temperatura (ATC)
— Si está instalado
Funcionamiento automático
1. Pulse el botón AUTO (Automático) de la
carátula de control o el botón AUTO (Au-
tomático) de la pantalla táctil (si está
instalada) en el panel de control automá-
tico de temperatura (ATC).
53

2. A continuación, regule la temperatura que
desea mantener en el sistema con los
botones de control de la temperatura. Una
vez se muestra la temperatura deseada, el
sistema alcanzará y mantendrá ese nivel
de confort.
3. Cuando el sistema está regulado para su
nivel de confort, no es necesario cambiar
estos ajustes. Deje que el sistema fun-
cione automáticamente para lograr la ma-
yor eficiencia.
NOTA:
• No es necesario cambiar el ajuste de tem-
peratura para vehículos que estén fríos o
calientes. El sistema ajusta automática-
mente la temperatura, el modo y la veloci-
dad del ventilador para brindar el confort
deseado cuanto antes.
• La temperatura puede visualizarse en uni-
dades imperiales o métricas seleccionando
la función programable por el cliente "US/
Metric" (Imperiales/métricas).
Para proporcionar el máximo confort en el
modo Automatic (Automático) durante los
arranques en frío, el ventilador permanece en
baja potencia hasta que se calienta el motor.El ventilador aumenta la velocidad y la tran-
sición al modo Auto (Automático).
Anulación del funcionamiento manual
Este sistema proporciona una gama completa
de funciones de anulación manual. El sím-
bolo AUTO en el visor de ATC delantero se
apagará cuando el sistema se está utilizando
en el modo manual.
Consejos de funcionamiento
Funcionamiento en verano
El sistema de refrigeración del motor debe
estar protegido con un refrigerante anticon-
gelante de buena calidad que garantice la
protección contra la corrosión y lo proteja
contra sobrecalentamientos del motor. Se
recomienda el refrigerante OAT (conforme a
la norma MS.90032).
Funcionamiento en invierno
Para garantizar las mejores prestaciones po-
sibles del calefactor y el desempañador, ase-
gúrese de que el sistema de refrigeración está
funcionando correctamente y que se está
utilizando la cantidad, concentración y tipode refrigerante correctos. Durante los meses
de invierno no se recomienda utilizar el modo
de recirculación de aire, ya que puede propi-
ciar que se empañen los cristales.
Mantenimiento durante las vacaciones
Si va a guardar su vehículo o mantenerlo
fuera de servicio (p. ej., vacaciones) durante
dos semanas o más, haga funcionar el sis-
tema de aire acondicionado en ralentí du-
rante unos cinco minutos en la posición de
aire fresco con el ventilador a alta velocidad.
Esto asegurará una lubricación adecuada del
sistema para minimizar la posibilidad de que
el compresor se averíe al volver a poner en
marcha el sistema.
Ventanillas empañadas
Con tiempo lluvioso o húmedo, las ventani-
llas del vehículo tienden a empañarse del
lado interior. Para despejar las ventanillas,
seleccione el modo Desempañador o Mezcla
y aumente la velocidad del ventilador delan-
tero. No utilice el modo Recirculación sin el
A/A durante largos períodos ya que pueden
empañarse los cristales.
DESCRIPCIÓN DE LAS FUNCIONES DE SU VEHÍCULO
54

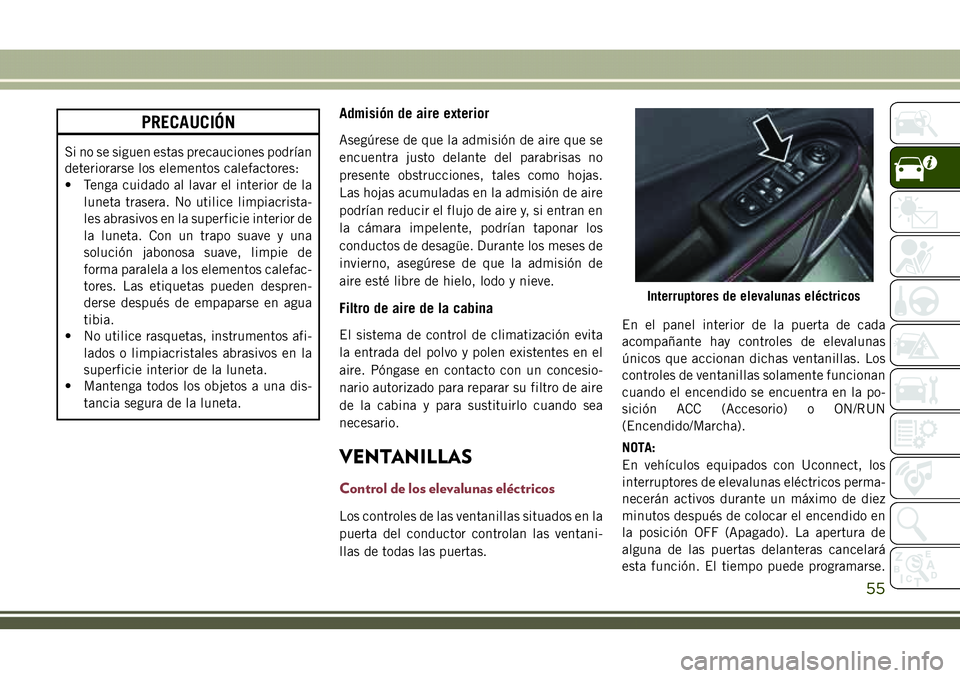

PRECAUCIÓN
Si no se siguen estas precauciones podrían
deteriorarse los elementos calefactores:
• Tenga cuidado al lavar el interior de la
luneta trasera. No utilice limpiacrista-
les abrasivos en la superficie interior de
la luneta. Con un trapo suave y una
solución jabonosa suave, limpie de
forma paralela a los elementos calefac-
tores. Las etiquetas pueden despren-
derse después de empaparse en agua
tibia.
• No utilice rasquetas, instrumentos afi-
lados o limpiacristales abrasivos en la
superficie interior de la luneta.
• Mantenga todos los objetos a una dis-
tancia segura de la luneta.
Admisión de aire exterior
Asegúrese de que la admisión de aire que se
encuentra justo delante del parabrisas no
presente obstrucciones, tales como hojas.
Las hojas acumuladas en la admisión de aire
podrían reducir el flujo de aire y, si entran en
la cámara impelente, podrían taponar los
conductos de desagüe. Durante los meses de
invierno, asegúrese de que la admisión de
aire esté libre de hielo, lodo y nieve.
Filtro de aire de la cabina
El sistema de control de climatización evita
la entrada del polvo y polen existentes en el
aire. Póngase en contacto con un concesio-
nario autorizado para reparar su filtro de aire
de la cabina y para sustituirlo cuando sea
necesario.
VENTANILLAS
Control de los elevalunas eléctricos
Los controles de las ventanillas situados en la
puerta del conductor controlan las ventani-
llas de todas las puertas.En el panel interior de la puerta de cada
acompañante hay controles de elevalunas
únicos que accionan dichas ventanillas. Los
controles de ventanillas solamente funcionan
cuando el encendido se encuentra en la po-
sición ACC (Accesorio) o ON/RUN
(Encendido/Marcha).
NOTA:
En vehículos equipados con Uconnect, los
interruptores de elevalunas eléctricos perma-
necerán activos durante un máximo de diez
minutos después de colocar el encendido en
la posición OFF (Apagado). La apertura de
alguna de las puertas delanteras cancelará
esta función. El tiempo puede programarse.
Interruptores de elevalunas eléctricos
55

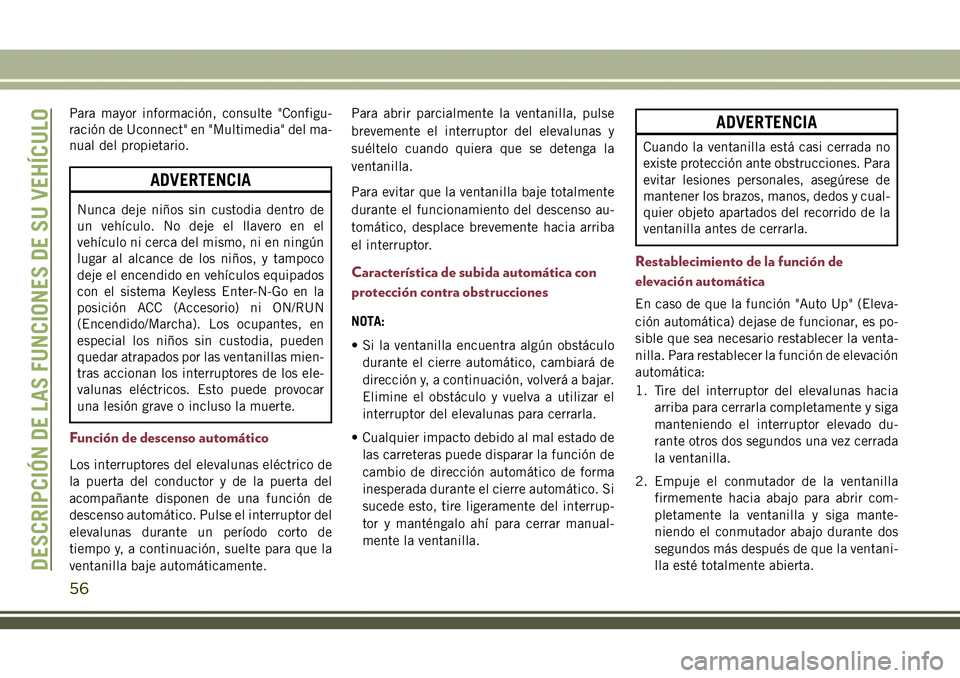

Para mayor información, consulte "Configu-
ración de Uconnect" en "Multimedia" del ma-
nual del propietario.
ADVERTENCIA
Nunca deje niños sin custodia dentro de
un vehículo. No deje el llavero en el
vehículo ni cerca del mismo, ni en ningún
lugar al alcance de los niños, y tampoco
deje el encendido en vehículos equipados
con el sistema Keyless Enter-N-Go en la
posición ACC (Accesorio) ni ON/RUN
(Encendido/Marcha). Los ocupantes, en
especial los niños sin custodia, pueden
quedar atrapados por las ventanillas mien-
tras accionan los interruptores de los ele-
valunas eléctricos. Esto puede provocar
una lesión grave o incluso la muerte.
Función de descenso automático
Los interruptores del elevalunas eléctrico de
la puerta del conductor y de la puerta del
acompañante disponen de una función de
descenso automático. Pulse el interruptor del
elevalunas durante un período corto de
tiempo y, a continuación, suelte para que la
ventanilla baje automáticamente.Para abrir parcialmente la ventanilla, pulse
brevemente el interruptor del elevalunas y
suéltelo cuando quiera que se detenga la
ventanilla.
Para evitar que la ventanilla baje totalmente
durante el funcionamiento del descenso au-
tomático, desplace brevemente hacia arriba
el interruptor.
Característica de subida automática con
protección contra obstrucciones
NOTA:
• Si la ventanilla encuentra algún obstáculo
durante el cierre automático, cambiará de
dirección y, a continuación, volverá a bajar.
Elimine el obstáculo y vuelva a utilizar el
interruptor del elevalunas para cerrarla.
• Cualquier impacto debido al mal estado de
las carreteras puede disparar la función de
cambio de dirección automático de forma
inesperada durante el cierre automático. Si
sucede esto, tire ligeramente del interrup-
tor y manténgalo ahí para cerrar manual-
mente la ventanilla.
ADVERTENCIA
Cuando la ventanilla está casi cerrada no
existe protección ante obstrucciones. Para
evitar lesiones personales, asegúrese de
mantener los brazos, manos, dedos y cual-
quier objeto apartados del recorrido de la
ventanilla antes de cerrarla.
Restablecimiento de la función de
elevación automática
En caso de que la función "Auto Up" (Eleva-
ción automática) dejase de funcionar, es po-
sible que sea necesario restablecer la venta-
nilla. Para restablecer la función de elevación
automática:
1. Tire del interruptor del elevalunas hacia
arriba para cerrarla completamente y siga
manteniendo el interruptor elevado du-
rante otros dos segundos una vez cerrada
la ventanilla.
2. Empuje el conmutador de la ventanilla
firmemente hacia abajo para abrir com-
pletamente la ventanilla y siga mante-
niendo el conmutador abajo durante dos
segundos más después de que la ventani-
lla esté totalmente abierta.
DESCRIPCIÓN DE LAS FUNCIONES DE SU VEHÍCULO
56

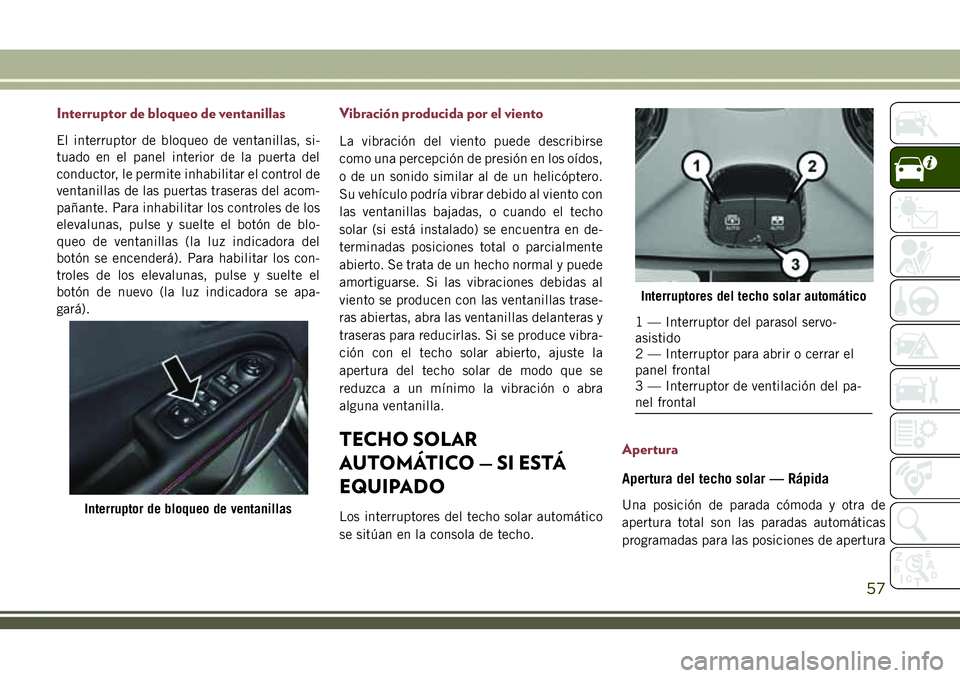

Interruptor de bloqueo de ventanillas
El interruptor de bloqueo de ventanillas, si-
tuado en el panel interior de la puerta del
conductor, le permite inhabilitar el control de
ventanillas de las puertas traseras del acom-
pañante. Para inhabilitar los controles de los
elevalunas, pulse y suelte el botón de blo-
queo de ventanillas (la luz indicadora del
botón se encenderá). Para habilitar los con-
troles de los elevalunas, pulse y suelte el
botón de nuevo (la luz indicadora se apa-
gará).
Vibración producida por el viento
La vibración del viento puede describirse
como una percepción de presión en los oídos,
o de un sonido similar al de un helicóptero.
Su vehículo podría vibrar debido al viento con
las ventanillas bajadas, o cuando el techo
solar (si está instalado) se encuentra en de-
terminadas posiciones total o parcialmente
abierto. Se trata de un hecho normal y puede
amortiguarse. Si las vibraciones debidas al
viento se producen con las ventanillas trase-
ras abiertas, abra las ventanillas delanteras y
traseras para reducirlas. Si se produce vibra-
ción con el techo solar abierto, ajuste la
apertura del techo solar de modo que se
reduzca a un mínimo la vibración o abra
alguna ventanilla.
TECHO SOLAR
AUTOMÁTICO — SI ESTÁ
EQUIPADO
Los interruptores del techo solar automático
se sitúan en la consola de techo.
Apertura
Apertura del techo solar — Rápida
Una posición de parada cómoda y otra de
apertura total son las paradas automáticas
programadas para las posiciones de aperturaInterruptor de bloqueo de ventanillas
Interruptores del techo solar automático
1 — Interruptor del parasol servo-
asistido
2 — Interruptor para abrir o cerrar el
panel frontal
3 — Interruptor de ventilación del pa-
nel frontal
57

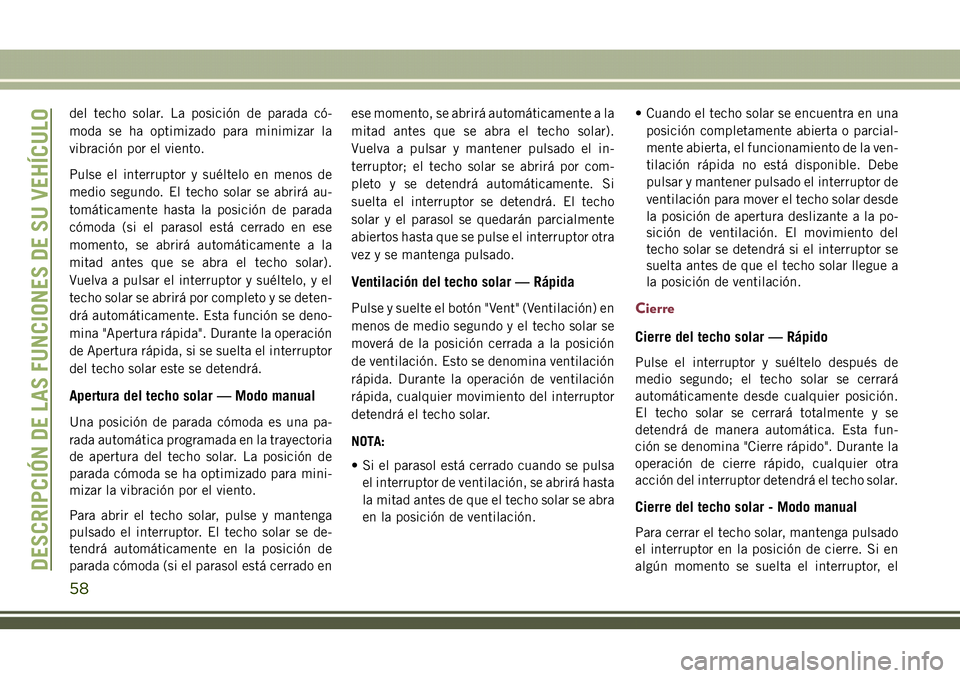

del techo solar. La posición de parada có-
moda se ha optimizado para minimizar la
vibración por el viento.
Pulse el interruptor y suéltelo en menos de
medio segundo. El techo solar se abrirá au-
tomáticamente hasta la posición de parada
cómoda (si el parasol está cerrado en ese
momento, se abrirá automáticamente a la
mitad antes que se abra el techo solar).
Vuelva a pulsar el interruptor y suéltelo, y el
techo solar se abrirá por completo y se deten-
drá automáticamente. Esta función se deno-
mina "Apertura rápida". Durante la operación
de Apertura rápida, si se suelta el interruptor
del techo solar este se detendrá.
Apertura del techo solar — Modo manual
Una posición de parada cómoda es una pa-
rada automática programada en la trayectoria
de apertura del techo solar. La posición de
parada cómoda se ha optimizado para mini-
mizar la vibración por el viento.
Para abrir el techo solar, pulse y mantenga
pulsado el interruptor. El techo solar se de-
tendrá automáticamente en la posición de
parada cómoda (si el parasol está cerrado enese momento, se abrirá automáticamente a la
mitad antes que se abra el techo solar).
Vuelva a pulsar y mantener pulsado el in-
terruptor; el techo solar se abrirá por com-
pleto y se detendrá automáticamente. Si
suelta el interruptor se detendrá. El techo
solar y el parasol se quedarán parcialmente
abiertos hasta que se pulse el interruptor otra
vez y se mantenga pulsado.
Ventilación del techo solar — Rápida
Pulse y suelte el botón "Vent" (Ventilación) en
menos de medio segundo y el techo solar se
moverá de la posición cerrada a la posición
de ventilación. Esto se denomina ventilación
rápida. Durante la operación de ventilación
rápida, cualquier movimiento del interruptor
detendrá el techo solar.
NOTA:
• Si el parasol está cerrado cuando se pulsa
el interruptor de ventilación, se abrirá hasta
la mitad antes de que el techo solar se abra
en la posición de ventilación.• Cuando el techo solar se encuentra en una
posición completamente abierta o parcial-
mente abierta, el funcionamiento de la ven-
tilación rápida no está disponible. Debe
pulsar y mantener pulsado el interruptor de
ventilación para mover el techo solar desde
la posición de apertura deslizante a la po-
sición de ventilación. El movimiento del
techo solar se detendrá si el interruptor se
suelta antes de que el techo solar llegue a
la posición de ventilación.Cierre
Cierre del techo solar — Rápido
Pulse el interruptor y suéltelo después de
medio segundo; el techo solar se cerrará
automáticamente desde cualquier posición.
El techo solar se cerrará totalmente y se
detendrá de manera automática. Esta fun-
ción se denomina "Cierre rápido". Durante la
operación de cierre rápido, cualquier otra
acción del interruptor detendrá el techo solar.
Cierre del techo solar - Modo manual
Para cerrar el techo solar, mantenga pulsado
el interruptor en la posición de cierre. Si en
algún momento se suelta el interruptor, el
DESCRIPCIÓN DE LAS FUNCIONES DE SU VEHÍCULO
58
