JEEP COMPASS 2019 Betriebsanleitung (in German)
Manufacturer: JEEP, Model Year: 2019, Model line: COMPASS, Model: JEEP COMPASS 2019Pages: 420, PDF-Größe: 6.78 MB
Page 31 of 420

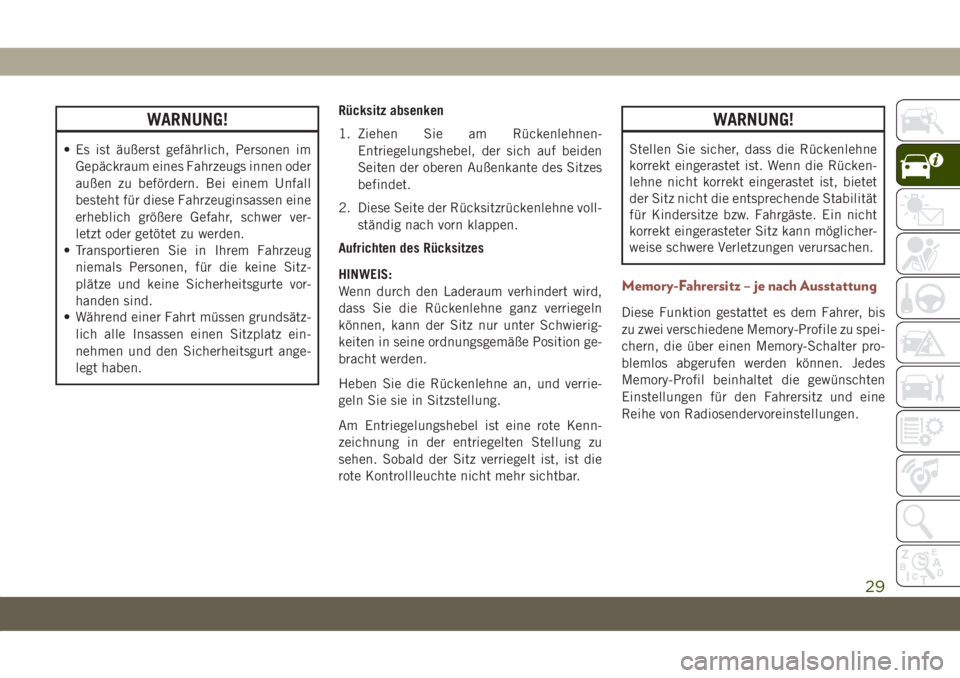

WARNUNG!
• Es ist äußerst gefährlich, Personen im
Gepäckraum eines Fahrzeugs innen oder
außen zu befördern. Bei einem Unfall
besteht für diese Fahrzeuginsassen eine
erheblich größere Gefahr, schwer ver-
letzt oder getötet zu werden.
• Transportieren Sie in Ihrem Fahrzeug
niemals Personen, für die keine Sitz-
plätze und keine Sicherheitsgurte vor-
handen sind.
• Während einer Fahrt müssen grundsätz-
lich alle Insassen einen Sitzplatz ein-
nehmen und den Sicherheitsgurt ange-
legt haben.Rücksitz absenken
1. Ziehen Sie am Rückenlehnen-
Entriegelungshebel, der sich auf beiden
Seiten der oberen Außenkante des Sitzes
befindet.
2. Diese Seite der Rücksitzrückenlehne voll-
ständig nach vorn klappen.
Aufrichten des Rücksitzes
HINWEIS:
Wenn durch den Laderaum verhindert wird,
dass Sie die Rückenlehne ganz verriegeln
können, kann der Sitz nur unter Schwierig-
keiten in seine ordnungsgemäße Position ge-
bracht werden.
Heben Sie die Rückenlehne an, und verrie-
geln Sie sie in Sitzstellung.
Am Entriegelungshebel ist eine rote Kenn-
zeichnung in der entriegelten Stellung zu
sehen. Sobald der Sitz verriegelt ist, ist die
rote Kontrollleuchte nicht mehr sichtbar.
WARNUNG!
Stellen Sie sicher, dass die Rückenlehne
korrekt eingerastet ist. Wenn die Rücken-
lehne nicht korrekt eingerastet ist, bietet
der Sitz nicht die entsprechende Stabilität
für Kindersitze bzw. Fahrgäste. Ein nicht
korrekt eingerasteter Sitz kann möglicher-
weise schwere Verletzungen verursachen.
Memory-Fahrersitz – je nach Ausstattung
Diese Funktion gestattet es dem Fahrer, bis
zu zwei verschiedene Memory-Profile zu spei-
chern, die über einen Memory-Schalter pro-
blemlos abgerufen werden können. Jedes
Memory-Profil beinhaltet die gewünschten
Einstellungen für den Fahrersitz und eine
Reihe von Radiosendervoreinstellungen.
29
Page 32 of 420

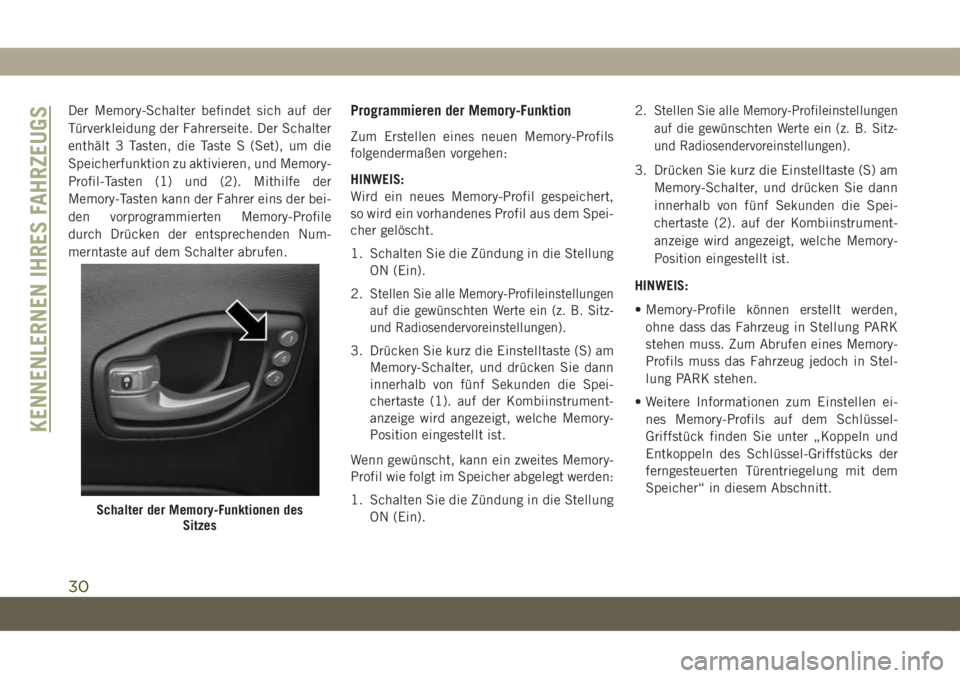

Der Memory-Schalter befindet sich auf der
Türverkleidung der Fahrerseite. Der Schalter
enthält 3 Tasten, die Taste S (Set), um die
Speicherfunktion zu aktivieren, und Memory-
Profil-Tasten (1) und (2). Mithilfe der
Memory-Tasten kann der Fahrer eins der bei-
den vorprogrammierten Memory-Profile
durch Drücken der entsprechenden Num-
merntaste auf dem Schalter abrufen.Programmieren der Memory-Funktion
Zum Erstellen eines neuen Memory-Profils
folgendermaßen vorgehen:
HINWEIS:
Wird ein neues Memory-Profil gespeichert,
so wird ein vorhandenes Profil aus dem Spei-
cher gelöscht.
1. Schalten Sie die Zündung in die Stellung
ON (Ein).
2.
Stellen Sie alle Memory-Profileinstellungen
auf die gewünschten Werte ein (z. B. Sitz-
und Radiosendervoreinstellungen).
3. Drücken Sie kurz die Einstelltaste (S) am
Memory-Schalter, und drücken Sie dann
innerhalb von fünf Sekunden die Spei-
chertaste (1). auf der Kombiinstrument-
anzeige wird angezeigt, welche Memory-
Position eingestellt ist.
Wenn gewünscht, kann ein zweites Memory-
Profil wie folgt im Speicher abgelegt werden:
1. Schalten Sie die Zündung in die Stellung
ON (Ein).2.
Stellen Sie alle Memory-Profileinstellungen
auf die gewünschten Werte ein (z. B. Sitz-
und Radiosendervoreinstellungen).
3. Drücken Sie kurz die Einstelltaste (S) am
Memory-Schalter, und drücken Sie dann
innerhalb von fünf Sekunden die Spei-
chertaste (2). auf der Kombiinstrument-
anzeige wird angezeigt, welche Memory-
Position eingestellt ist.
HINWEIS:
• Memory-Profile können erstellt werden,
ohne dass das Fahrzeug in Stellung PARK
stehen muss. Zum Abrufen eines Memory-
Profils muss das Fahrzeug jedoch in Stel-
lung PARK stehen.
• Weitere Informationen zum Einstellen ei-
nes Memory-Profils auf dem Schlüssel-
Griffstück finden Sie unter „Koppeln und
Entkoppeln des Schlüssel-Griffstücks der
ferngesteuerten Türentriegelung mit dem
Speicher“ in diesem Abschnitt.
Schalter der Memory-Funktionen des
Sitzes
KENNENLERNEN IHRES FAHRZEUGS
30
Page 33 of 420

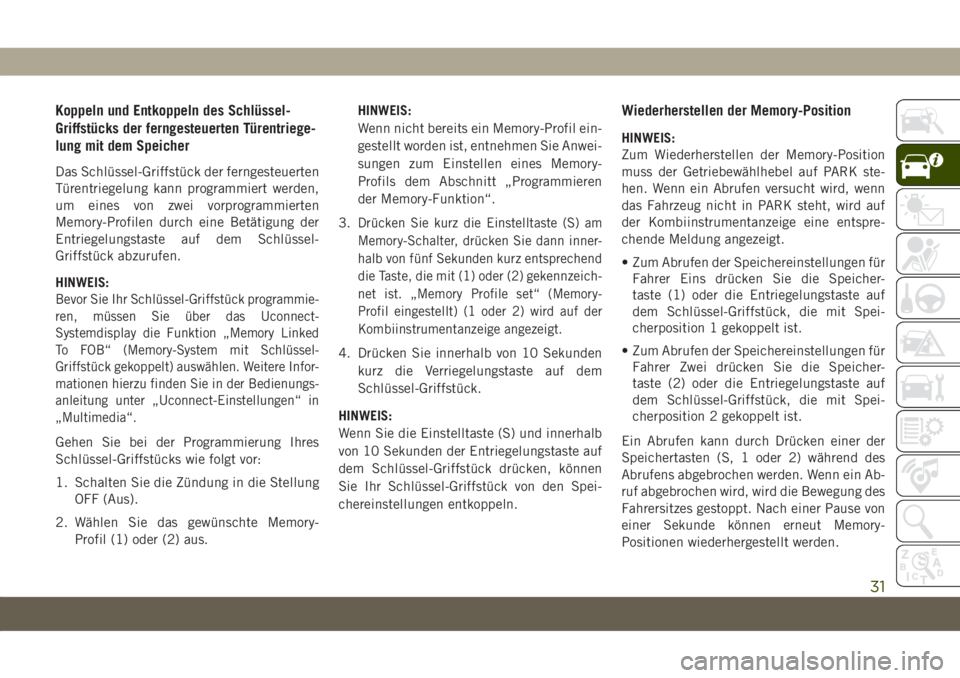

Koppeln und Entkoppeln des Schlüssel-
Griffstücks der ferngesteuerten Türentriege-
lung mit dem Speicher
Das Schlüssel-Griffstück der ferngesteuerten
Türentriegelung kann programmiert werden,
um eines von zwei vorprogrammierten
Memory-Profilen durch eine Betätigung der
Entriegelungstaste auf dem Schlüssel-
Griffstück abzurufen.
HINWEIS:
Bevor Sie Ihr Schlüssel-Griffstück programmie-
ren, müssen Sie über das Uconnect-
Systemdisplay die Funktion „Memory Linked
To FOB“ (Memory-System mit Schlüssel-
Griffstück gekoppelt) auswählen. Weitere Infor-
mationen hierzu finden Sie in der Bedienungs-
anleitung unter „Uconnect-Einstellungen“ in
„Multimedia“.
Gehen Sie bei der Programmierung Ihres
Schlüssel-Griffstücks wie folgt vor:
1. Schalten Sie die Zündung in die Stellung
OFF (Aus).
2. Wählen Sie das gewünschte Memory-
Profil (1) oder (2) aus.HINWEIS:
Wenn nicht bereits ein Memory-Profil ein-
gestellt worden ist, entnehmen Sie Anwei-
sungen zum Einstellen eines Memory-
Profils dem Abschnitt „Programmieren
der Memory-Funktion“.
3.
Drücken Sie kurz die Einstelltaste (S) am
Memory-Schalter, drücken Sie dann inner-
halb von fünf Sekunden kurz entsprechend
die Taste, die mit (1) oder (2) gekennzeich-
net ist. „Memory Profile set“ (Memory-
Profil eingestellt) (1 oder 2) wird auf der
Kombiinstrumentanzeige angezeigt.
4. Drücken Sie innerhalb von 10 Sekunden
kurz die Verriegelungstaste auf dem
Schlüssel-Griffstück.
HINWEIS:
Wenn Sie die Einstelltaste (S) und innerhalb
von 10 Sekunden der Entriegelungstaste auf
dem Schlüssel-Griffstück drücken, können
Sie Ihr Schlüssel-Griffstück von den Spei-
chereinstellungen entkoppeln.
Wiederherstellen der Memory-Position
HINWEIS:
Zum Wiederherstellen der Memory-Position
muss der Getriebewählhebel auf PARK ste-
hen. Wenn ein Abrufen versucht wird, wenn
das Fahrzeug nicht in PARK steht, wird auf
der Kombiinstrumentanzeige eine entspre-
chende Meldung angezeigt.
• Zum Abrufen der Speichereinstellungen für
Fahrer Eins drücken Sie die Speicher-
taste (1) oder die Entriegelungstaste auf
dem Schlüssel-Griffstück, die mit Spei-
cherposition 1 gekoppelt ist.
• Zum Abrufen der Speichereinstellungen für
Fahrer Zwei drücken Sie die Speicher-
taste (2) oder die Entriegelungstaste auf
dem Schlüssel-Griffstück, die mit Spei-
cherposition 2 gekoppelt ist.
Ein Abrufen kann durch Drücken einer der
Speichertasten (S, 1 oder 2) während des
Abrufens abgebrochen werden. Wenn ein Ab-
ruf abgebrochen wird, wird die Bewegung des
Fahrersitzes gestoppt. Nach einer Pause von
einer Sekunde können erneut Memory-
Positionen wiederhergestellt werden.
31
Page 34 of 420

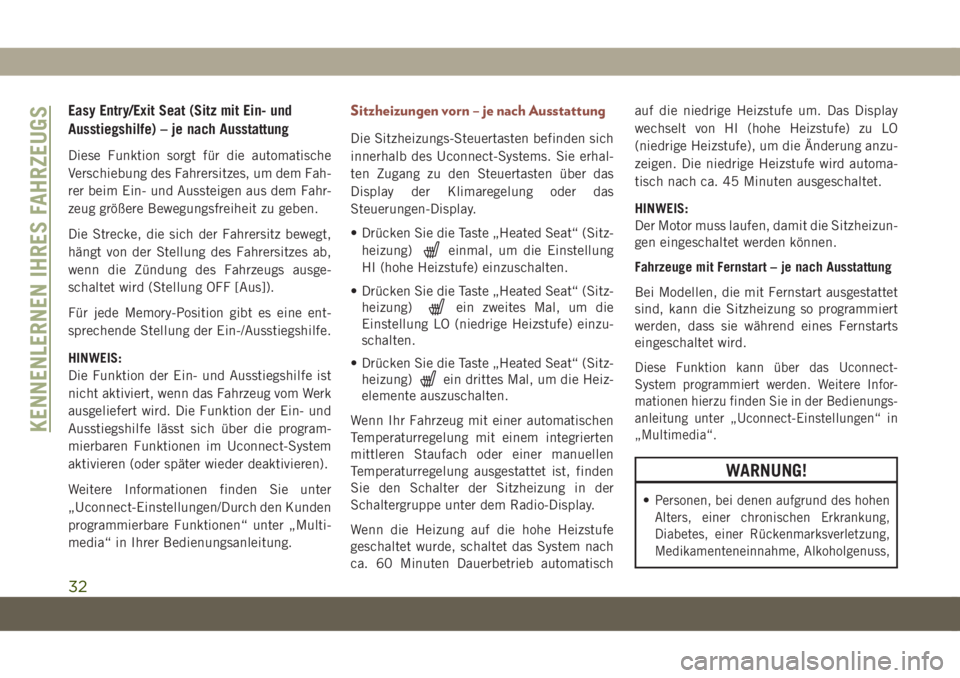

Easy Entry/Exit Seat (Sitz mit Ein- und
Ausstiegshilfe) – je nach Ausstattung
Diese Funktion sorgt für die automatische
Verschiebung des Fahrersitzes, um dem Fah-
rer beim Ein- und Aussteigen aus dem Fahr-
zeug größere Bewegungsfreiheit zu geben.
Die Strecke, die sich der Fahrersitz bewegt,
hängt von der Stellung des Fahrersitzes ab,
wenn die Zündung des Fahrzeugs ausge-
schaltet wird (Stellung OFF [Aus]).
Für jede Memory-Position gibt es eine ent-
sprechende Stellung der Ein-/Ausstiegshilfe.
HINWEIS:
Die Funktion der Ein- und Ausstiegshilfe ist
nicht aktiviert, wenn das Fahrzeug vom Werk
ausgeliefert wird. Die Funktion der Ein- und
Ausstiegshilfe lässt sich über die program-
mierbaren Funktionen im Uconnect-System
aktivieren (oder später wieder deaktivieren).
Weitere Informationen finden Sie unter
„Uconnect-Einstellungen/Durch den Kunden
programmierbare Funktionen“ unter „Multi-
media“ in Ihrer Bedienungsanleitung.
Sitzheizungen vorn – je nach Ausstattung
Die Sitzheizungs-Steuertasten befinden sich
innerhalb des Uconnect-Systems. Sie erhal-
ten Zugang zu den Steuertasten über das
Display der Klimaregelung oder das
Steuerungen-Display.
• Drücken Sie die Taste „Heated Seat“ (Sitz-
heizung)
einmal, um die Einstellung
HI (hohe Heizstufe) einzuschalten.
• Drücken Sie die Taste „Heated Seat“ (Sitz-
heizung)
ein zweites Mal, um die
Einstellung LO (niedrige Heizstufe) einzu-
schalten.
• Drücken Sie die Taste „Heated Seat“ (Sitz-
heizung)
ein drittes Mal, um die Heiz-
elemente auszuschalten.
Wenn Ihr Fahrzeug mit einer automatischen
Temperaturregelung mit einem integrierten
mittleren Staufach oder einer manuellen
Temperaturregelung ausgestattet ist, finden
Sie den Schalter der Sitzheizung in der
Schaltergruppe unter dem Radio-Display.
Wenn die Heizung auf die hohe Heizstufe
geschaltet wurde, schaltet das System nach
ca. 60 Minuten Dauerbetrieb automatischauf die niedrige Heizstufe um. Das Display
wechselt von HI (hohe Heizstufe) zu LO
(niedrige Heizstufe), um die Änderung anzu-
zeigen. Die niedrige Heizstufe wird automa-
tisch nach ca. 45 Minuten ausgeschaltet.
HINWEIS:
Der Motor muss laufen, damit die Sitzheizun-
gen eingeschaltet werden können.
Fahrzeuge mit Fernstart – je nach Ausstattung
Bei Modellen, die mit Fernstart ausgestattet
sind, kann die Sitzheizung so programmiert
werden, dass sie während eines Fernstarts
eingeschaltet wird.Diese Funktion kann über das Uconnect-
System programmiert werden. Weitere Infor-
mationen hierzu finden Sie in der Bedienungs-
anleitung unter „Uconnect-Einstellungen“ in
„Multimedia“.
WARNUNG!
•Personen, bei denen aufgrund des hohen
Alters, einer chronischen Erkrankung,
Diabetes, einer Rückenmarksverletzung,
Medikamenteneinnahme, Alkoholgenuss,
KENNENLERNEN IHRES FAHRZEUGS
32
Page 35 of 420

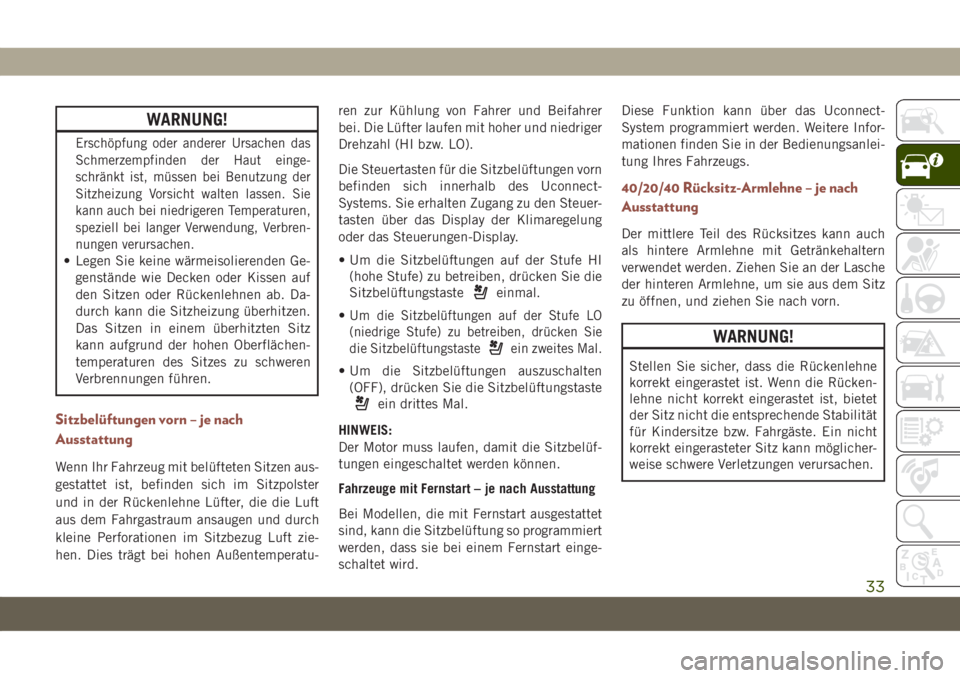

WARNUNG!
Erschöpfung oder anderer Ursachen das
Schmerzempfinden der Haut einge-
schränkt ist, müssen bei Benutzung der
Sitzheizung Vorsicht walten lassen. Sie
kann auch bei niedrigeren Temperaturen,
speziell bei langer Verwendung, Verbren-
nungen verursachen.
• Legen Sie keine wärmeisolierenden Ge-
genstände wie Decken oder Kissen auf
den Sitzen oder Rückenlehnen ab. Da-
durch kann die Sitzheizung überhitzen.
Das Sitzen in einem überhitzten Sitz
kann aufgrund der hohen Oberflächen-
temperaturen des Sitzes zu schweren
Verbrennungen führen.
Sitzbelüftungen vorn – je nach
Ausstattung
Wenn Ihr Fahrzeug mit belüfteten Sitzen aus-
gestattet ist, befinden sich im Sitzpolster
und in der Rückenlehne Lüfter, die die Luft
aus dem Fahrgastraum ansaugen und durch
kleine Perforationen im Sitzbezug Luft zie-
hen. Dies trägt bei hohen Außentemperatu-ren zur Kühlung von Fahrer und Beifahrer
bei. Die Lüfter laufen mit hoher und niedriger
Drehzahl (HI bzw. LO).
Die Steuertasten für die Sitzbelüftungen vorn
befinden sich innerhalb des Uconnect-
Systems. Sie erhalten Zugang zu den Steuer-
tasten über das Display der Klimaregelung
oder das Steuerungen-Display.
• Um die Sitzbelüftungen auf der Stufe HI
(hohe Stufe) zu betreiben, drücken Sie die
Sitzbelüftungstaste
einmal.
•
Um die Sitzbelüftungen auf der Stufe LO
(niedrige Stufe) zu betreiben, drücken Sie
die Sitzbelüftungstaste
ein zweites Mal.
• Um die Sitzbelüftungen auszuschalten
(OFF), drücken Sie die Sitzbelüftungstaste
ein drittes Mal.
HINWEIS:
Der Motor muss laufen, damit die Sitzbelüf-
tungen eingeschaltet werden können.
Fahrzeuge mit Fernstart – je nach Ausstattung
Bei Modellen, die mit Fernstart ausgestattet
sind, kann die Sitzbelüftung so programmiert
werden, dass sie bei einem Fernstart einge-
schaltet wird.Diese Funktion kann über das Uconnect-
System programmiert werden. Weitere Infor-
mationen finden Sie in der Bedienungsanlei-
tung Ihres Fahrzeugs.
40/20/40 Rücksitz-Armlehne – je nach
Ausstattung
Der mittlere Teil des Rücksitzes kann auch
als hintere Armlehne mit Getränkehaltern
verwendet werden. Ziehen Sie an der Lasche
der hinteren Armlehne, um sie aus dem Sitz
zu öffnen, und ziehen Sie nach vorn.
WARNUNG!
Stellen Sie sicher, dass die Rückenlehne
korrekt eingerastet ist. Wenn die Rücken-
lehne nicht korrekt eingerastet ist, bietet
der Sitz nicht die entsprechende Stabilität
für Kindersitze bzw. Fahrgäste. Ein nicht
korrekt eingerasteter Sitz kann möglicher-
weise schwere Verletzungen verursachen.
33
Page 36 of 420

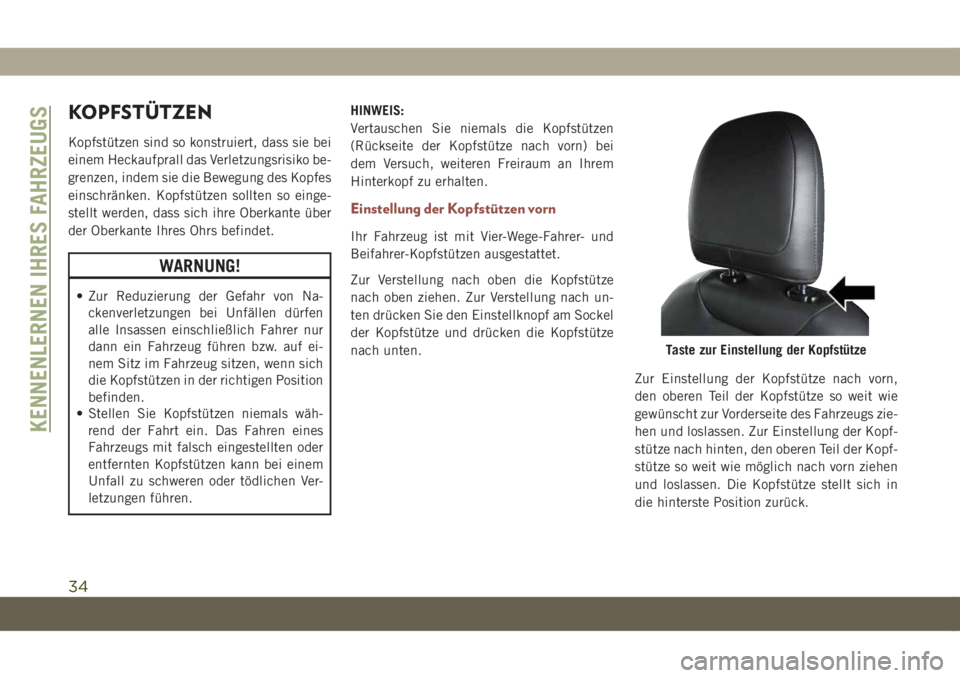

KOPFSTÜTZEN
Kopfstützen sind so konstruiert, dass sie bei
einem Heckaufprall das Verletzungsrisiko be-
grenzen, indem sie die Bewegung des Kopfes
einschränken. Kopfstützen sollten so einge-
stellt werden, dass sich ihre Oberkante über
der Oberkante Ihres Ohrs befindet.
WARNUNG!
• Zur Reduzierung der Gefahr von Na-
ckenverletzungen bei Unfällen dürfen
alle Insassen einschließlich Fahrer nur
dann ein Fahrzeug führen bzw. auf ei-
nem Sitz im Fahrzeug sitzen, wenn sich
die Kopfstützen in der richtigen Position
befinden.
• Stellen Sie Kopfstützen niemals wäh-
rend der Fahrt ein. Das Fahren eines
Fahrzeugs mit falsch eingestellten oder
entfernten Kopfstützen kann bei einem
Unfall zu schweren oder tödlichen Ver-
letzungen führen.HINWEIS:
Vertauschen Sie niemals die Kopfstützen
(Rückseite der Kopfstütze nach vorn) bei
dem Versuch, weiteren Freiraum an Ihrem
Hinterkopf zu erhalten.
Einstellung der Kopfstützen vorn
Ihr Fahrzeug ist mit Vier-Wege-Fahrer- und
Beifahrer-Kopfstützen ausgestattet.
Zur Verstellung nach oben die Kopfstütze
nach oben ziehen. Zur Verstellung nach un-
ten drücken Sie den Einstellknopf am Sockel
der Kopfstütze und drücken die Kopfstütze
nach unten.
Zur Einstellung der Kopfstütze nach vorn,
den oberen Teil der Kopfstütze so weit wie
gewünscht zur Vorderseite des Fahrzeugs zie-
hen und loslassen. Zur Einstellung der Kopf-
stütze nach hinten, den oberen Teil der Kopf-
stütze so weit wie möglich nach vorn ziehen
und loslassen. Die Kopfstütze stellt sich in
die hinterste Position zurück.
Taste zur Einstellung der Kopfstütze
KENNENLERNEN IHRES FAHRZEUGS
34
Page 37 of 420

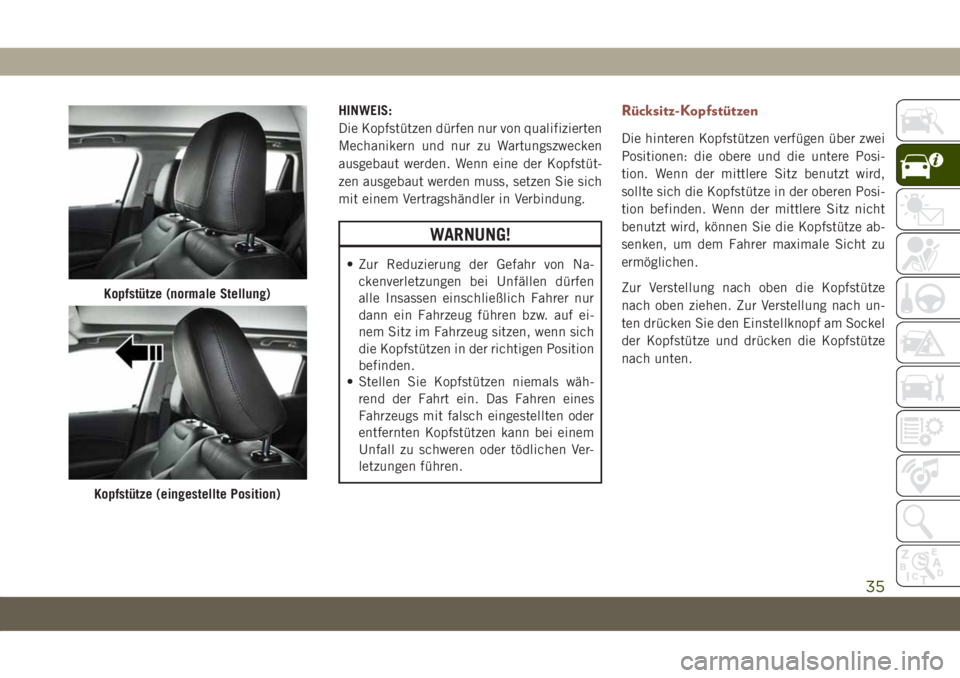

HINWEIS:
Die Kopfstützen dürfen nur von qualifizierten
Mechanikern und nur zu Wartungszwecken
ausgebaut werden. Wenn eine der Kopfstüt-
zen ausgebaut werden muss, setzen Sie sich
mit einem Vertragshändler in Verbindung.
WARNUNG!
• Zur Reduzierung der Gefahr von Na-
ckenverletzungen bei Unfällen dürfen
alle Insassen einschließlich Fahrer nur
dann ein Fahrzeug führen bzw. auf ei-
nem Sitz im Fahrzeug sitzen, wenn sich
die Kopfstützen in der richtigen Position
befinden.
• Stellen Sie Kopfstützen niemals wäh-
rend der Fahrt ein. Das Fahren eines
Fahrzeugs mit falsch eingestellten oder
entfernten Kopfstützen kann bei einem
Unfall zu schweren oder tödlichen Ver-
letzungen führen.
Rücksitz-Kopfstützen
Die hinteren Kopfstützen verfügen über zwei
Positionen: die obere und die untere Posi-
tion. Wenn der mittlere Sitz benutzt wird,
sollte sich die Kopfstütze in der oberen Posi-
tion befinden. Wenn der mittlere Sitz nicht
benutzt wird, können Sie die Kopfstütze ab-
senken, um dem Fahrer maximale Sicht zu
ermöglichen.
Zur Verstellung nach oben die Kopfstütze
nach oben ziehen. Zur Verstellung nach un-
ten drücken Sie den Einstellknopf am Sockel
der Kopfstütze und drücken die Kopfstütze
nach unten.
Kopfstütze (normale Stellung)
Kopfstütze (eingestellte Position)
35
Page 38 of 420

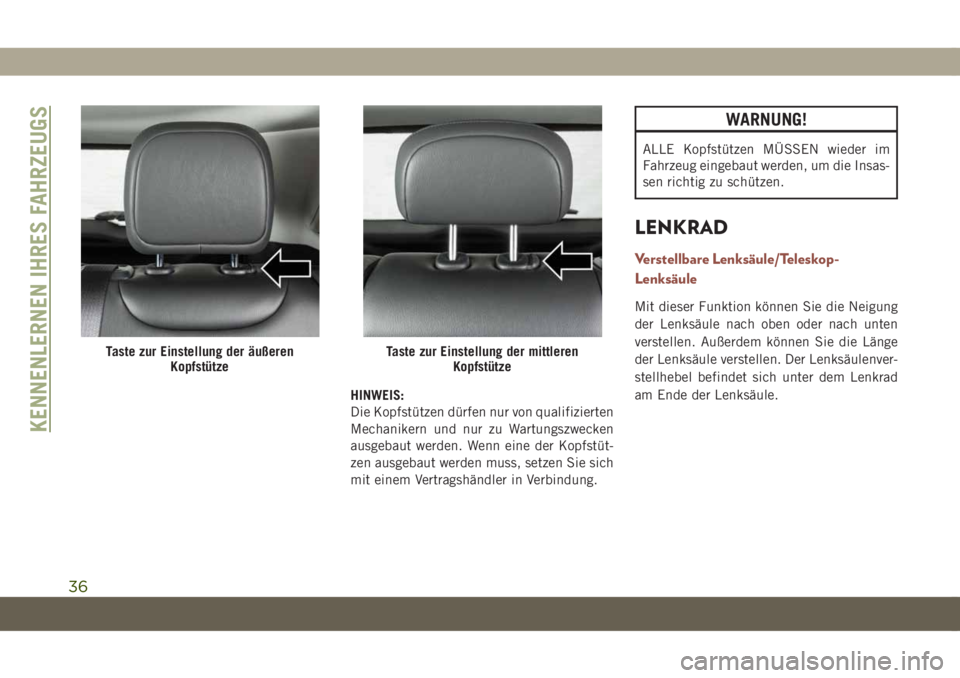

HINWEIS:
Die Kopfstützen dürfen nur von qualifizierten
Mechanikern und nur zu Wartungszwecken
ausgebaut werden. Wenn eine der Kopfstüt-
zen ausgebaut werden muss, setzen Sie sich
mit einem Vertragshändler in Verbindung.
WARNUNG!
ALLE Kopfstützen MÜSSEN wieder im
Fahrzeug eingebaut werden, um die Insas-
sen richtig zu schützen.
LENKRAD
Verstellbare Lenksäule/Teleskop-
Lenksäule
Mit dieser Funktion können Sie die Neigung
der Lenksäule nach oben oder nach unten
verstellen. Außerdem können Sie die Länge
der Lenksäule verstellen. Der Lenksäulenver-
stellhebel befindet sich unter dem Lenkrad
am Ende der Lenksäule.
Taste zur Einstellung der äußeren
KopfstützeTaste zur Einstellung der mittleren
Kopfstütze
KENNENLERNEN IHRES FAHRZEUGS
36
Page 39 of 420

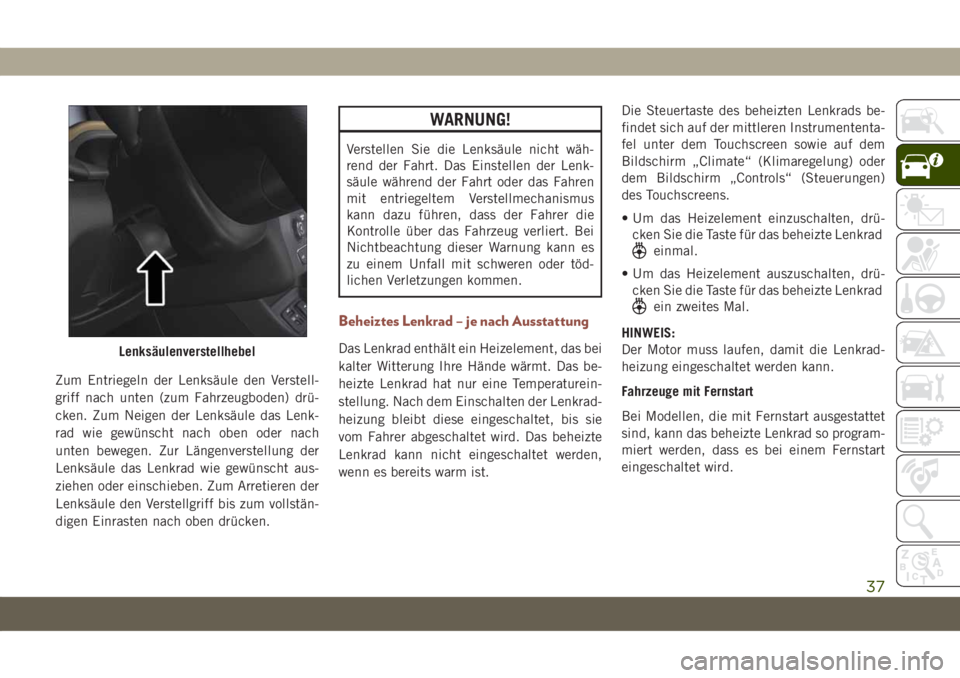

Zum Entriegeln der Lenksäule den Verstell-
griff nach unten (zum Fahrzeugboden) drü-
cken. Zum Neigen der Lenksäule das Lenk-
rad wie gewünscht nach oben oder nach
unten bewegen. Zur Längenverstellung der
Lenksäule das Lenkrad wie gewünscht aus-
ziehen oder einschieben. Zum Arretieren der
Lenksäule den Verstellgriff bis zum vollstän-
digen Einrasten nach oben drücken.
WARNUNG!
Verstellen Sie die Lenksäule nicht wäh-
rend der Fahrt. Das Einstellen der Lenk-
säule während der Fahrt oder das Fahren
mit entriegeltem Verstellmechanismus
kann dazu führen, dass der Fahrer die
Kontrolle über das Fahrzeug verliert. Bei
Nichtbeachtung dieser Warnung kann es
zu einem Unfall mit schweren oder töd-
lichen Verletzungen kommen.
Beheiztes Lenkrad – je nach Ausstattung
Das Lenkrad enthält ein Heizelement, das bei
kalter Witterung Ihre Hände wärmt. Das be-
heizte Lenkrad hat nur eine Temperaturein-
stellung. Nach dem Einschalten der Lenkrad-
heizung bleibt diese eingeschaltet, bis sie
vom Fahrer abgeschaltet wird. Das beheizte
Lenkrad kann nicht eingeschaltet werden,
wenn es bereits warm ist.Die Steuertaste des beheizten Lenkrads be-
findet sich auf der mittleren Instrumententa-
fel unter dem Touchscreen sowie auf dem
Bildschirm „Climate“ (Klimaregelung) oder
dem Bildschirm „Controls“ (Steuerungen)
des Touchscreens.
• Um das Heizelement einzuschalten, drü-
cken Sie die Taste für das beheizte Lenkrad
einmal.
• Um das Heizelement auszuschalten, drü-
cken Sie die Taste für das beheizte Lenkrad
ein zweites Mal.
HINWEIS:
Der Motor muss laufen, damit die Lenkrad-
heizung eingeschaltet werden kann.
Fahrzeuge mit Fernstart
Bei Modellen, die mit Fernstart ausgestattet
sind, kann das beheizte Lenkrad so program-
miert werden, dass es bei einem Fernstart
eingeschaltet wird.
Lenksäulenverstellhebel
37
Page 40 of 420

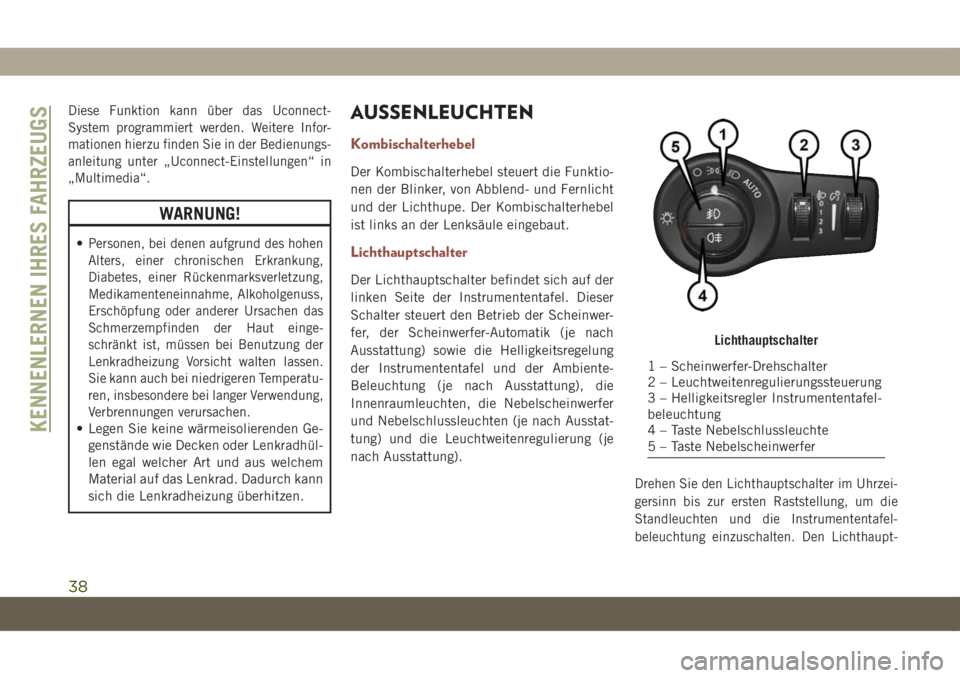

Diese Funktion kann über das Uconnect-
System programmiert werden. Weitere Infor-
mationen hierzu finden Sie in der Bedienungs-
anleitung unter „Uconnect-Einstellungen“ in
„Multimedia“.
WARNUNG!
•Personen, bei denen aufgrund des hohen
Alters, einer chronischen Erkrankung,
Diabetes, einer Rückenmarksverletzung,
Medikamenteneinnahme, Alkoholgenuss,
Erschöpfung oder anderer Ursachen das
Schmerzempfinden der Haut einge-
schränkt ist, müssen bei Benutzung der
Lenkradheizung Vorsicht walten lassen.
Sie kann auch bei niedrigeren Temperatu-
ren, insbesondere bei langer Verwendung,
Verbrennungen verursachen.
• Legen Sie keine wärmeisolierenden Ge-
genstände wie Decken oder Lenkradhül-
len egal welcher Art und aus welchem
Material auf das Lenkrad. Dadurch kann
sich die Lenkradheizung überhitzen.
AUSSENLEUCHTEN
Kombischalterhebel
Der Kombischalterhebel steuert die Funktio-
nen der Blinker, von Abblend- und Fernlicht
und der Lichthupe. Der Kombischalterhebel
ist links an der Lenksäule eingebaut.
Lichthauptschalter
Der Lichthauptschalter befindet sich auf der
linken Seite der Instrumententafel. Dieser
Schalter steuert den Betrieb der Scheinwer-
fer, der Scheinwerfer-Automatik (je nach
Ausstattung) sowie die Helligkeitsregelung
der Instrumententafel und der Ambiente-
Beleuchtung (je nach Ausstattung), die
Innenraumleuchten, die Nebelscheinwerfer
und Nebelschlussleuchten (je nach Ausstat-
tung) und die Leuchtweitenregulierung (je
nach Ausstattung).
Drehen Sie den Lichthauptschalter im Uhrzei-
gersinn bis zur ersten Raststellung, um die
Standleuchten und die Instrumententafel-
beleuchtung einzuschalten. Den Lichthaupt-
Lichthauptschalter
1 – Scheinwerfer-Drehschalter
2 – Leuchtweitenregulierungssteuerung
3 – Helligkeitsregler Instrumententafel-
beleuchtung
4 – Taste Nebelschlussleuchte
5 – Taste Nebelscheinwerfer
KENNENLERNEN IHRES FAHRZEUGS
38
