JEEP COMPASS 2019 Betriebsanleitung (in German)
Manufacturer: JEEP, Model Year: 2019, Model line: COMPASS, Model: JEEP COMPASS 2019Pages: 420, PDF-Größe: 6.78 MB

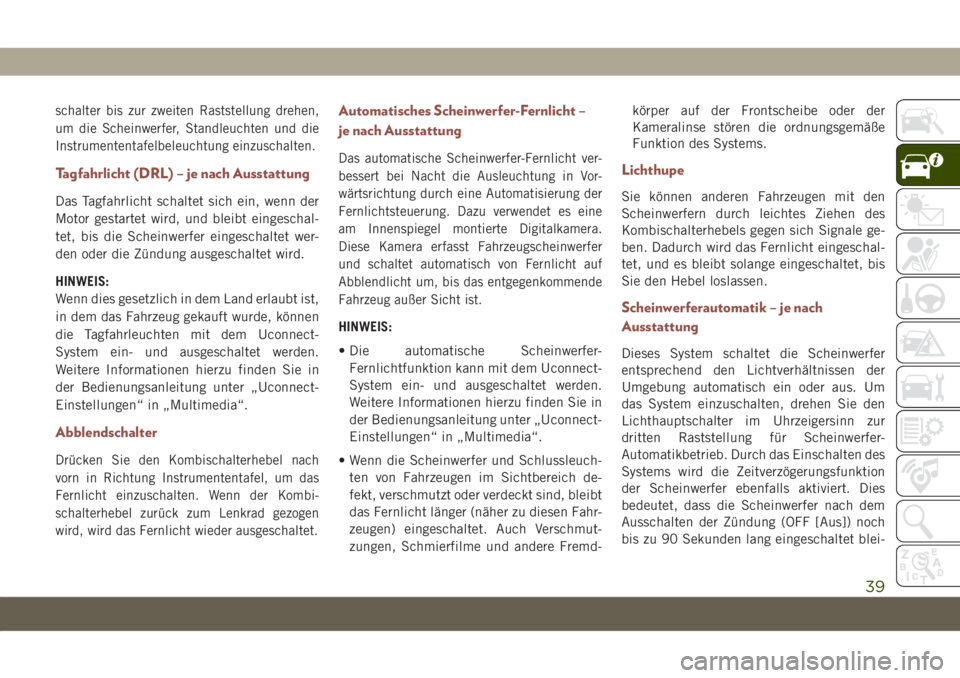

Page 41 of 420
schalter bis zur zweiten Raststellung drehen,
um die Scheinwerfer, Standleuchten und die
Instrumententafelbeleuchtung einzuschalten.
Tagfahrlicht (DRL) – je nach Ausstattung
Das Tagfahrlicht schaltet sich ein, wenn der
Motor gestartet wird, und bleibt eingeschal-
tet, bis die Scheinwerfer eingeschaltet wer-
den oder die Zündung ausgeschaltet wird.
HINWEIS:
Wenn dies gesetzlich in dem Land erlaubt ist,
in dem das Fahrzeug gekauft wurde, können
die Tagfahrleuchten mit dem Uconnect-
System ein- und ausgeschaltet werden.
Weitere Informationen hierzu finden Sie in
der Bedienungsanleitung unter „Uconnect-
Einstellungen“ in „Multimedia“.
Abblendschalter
Drücken Sie den Kombischalterhebel nach
vorn in Richtung Instrumententafel, um das
Fernlicht einzuschalten. Wenn der Kombi-
schalterhebel zurück zum Lenkrad gezogen
wird, wird das Fernlicht wieder ausgeschaltet.
Automatisches Scheinwerfer-Fernlicht –
je nach Ausstattung
Das automatische Scheinwerfer-Fernlicht ver-
bessert bei Nacht die Ausleuchtung in Vor-
wärtsrichtung durch eine Automatisierung der
Fernlichtsteuerung. Dazu verwendet es eine
am Innenspiegel montierte Digitalkamera.
Diese Kamera erfasst Fahrzeugscheinwerfer
und schaltet automatisch von Fernlicht auf
Abblendlicht um, bis das entgegenkommende
Fahrzeug außer Sicht ist.
HINWEIS:
• Die automatische Scheinwerfer-
Fernlichtfunktion kann mit dem Uconnect-
System ein- und ausgeschaltet werden.
Weitere Informationen hierzu finden Sie in
der Bedienungsanleitung unter „Uconnect-
Einstellungen“ in „Multimedia“.
• Wenn die Scheinwerfer und Schlussleuch-
ten von Fahrzeugen im Sichtbereich de-
fekt, verschmutzt oder verdeckt sind, bleibt
das Fernlicht länger (näher zu diesen Fahr-
zeugen) eingeschaltet. Auch Verschmut-
zungen, Schmierfilme und andere Fremd-körper auf der Frontscheibe oder der
Kameralinse stören die ordnungsgemäße
Funktion des Systems.
Lichthupe
Sie können anderen Fahrzeugen mit den
Scheinwerfern durch leichtes Ziehen des
Kombischalterhebels gegen sich Signale ge-
ben. Dadurch wird das Fernlicht eingeschal-
tet, und es bleibt solange eingeschaltet, bis
Sie den Hebel loslassen.
Scheinwerferautomatik – je nach
Ausstattung
Dieses System schaltet die Scheinwerfer
entsprechend den Lichtverhältnissen der
Umgebung automatisch ein oder aus. Um
das System einzuschalten, drehen Sie den
Lichthauptschalter im Uhrzeigersinn zur
dritten Raststellung für Scheinwerfer-
Automatikbetrieb. Durch das Einschalten des
Systems wird die Zeitverzögerungsfunktion
der Scheinwerfer ebenfalls aktiviert. Dies
bedeutet, dass die Scheinwerfer nach dem
Ausschalten der Zündung (OFF [Aus]) noch
bis zu 90 Sekunden lang eingeschaltet blei-
39
Page 42 of 420

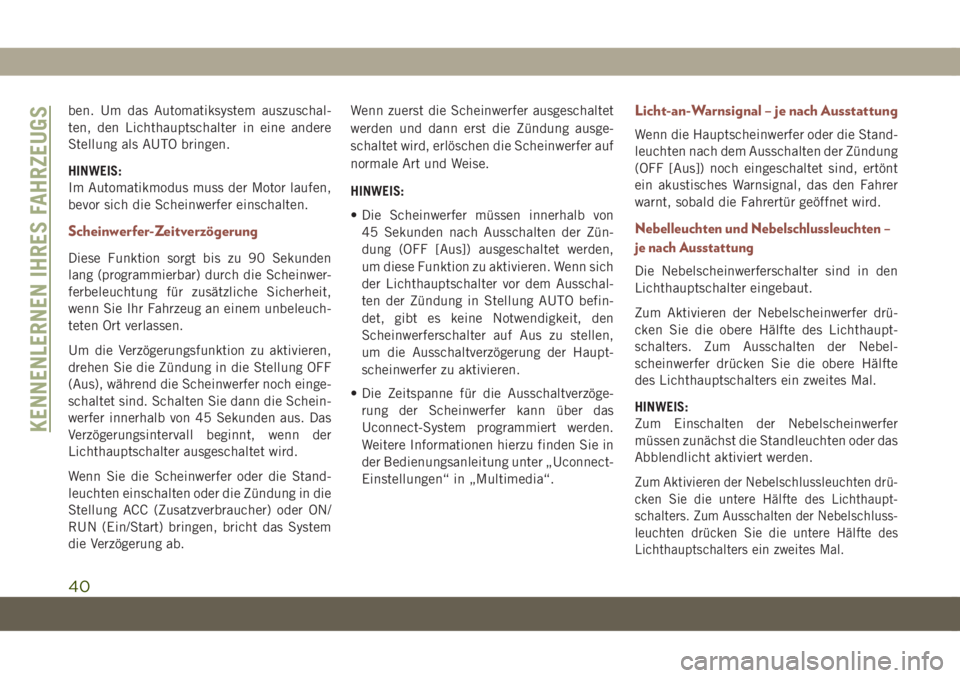

ben. Um das Automatiksystem auszuschal-
ten, den Lichthauptschalter in eine andere
Stellung als AUTO bringen.
HINWEIS:
Im Automatikmodus muss der Motor laufen,
bevor sich die Scheinwerfer einschalten.
Scheinwerfer-Zeitverzögerung
Diese Funktion sorgt bis zu 90 Sekunden
lang (programmierbar) durch die Scheinwer-
ferbeleuchtung für zusätzliche Sicherheit,
wenn Sie Ihr Fahrzeug an einem unbeleuch-
teten Ort verlassen.
Um die Verzögerungsfunktion zu aktivieren,
drehen Sie die Zündung in die Stellung OFF
(Aus), während die Scheinwerfer noch einge-
schaltet sind. Schalten Sie dann die Schein-
werfer innerhalb von 45 Sekunden aus. Das
Verzögerungsintervall beginnt, wenn der
Lichthauptschalter ausgeschaltet wird.
Wenn Sie die Scheinwerfer oder die Stand-
leuchten einschalten oder die Zündung in die
Stellung ACC (Zusatzverbraucher) oder ON/
RUN (Ein/Start) bringen, bricht das System
die Verzögerung ab.Wenn zuerst die Scheinwerfer ausgeschaltet
werden und dann erst die Zündung ausge-
schaltet wird, erlöschen die Scheinwerfer auf
normale Art und Weise.
HINWEIS:
• Die Scheinwerfer müssen innerhalb von
45 Sekunden nach Ausschalten der Zün-
dung (OFF [Aus]) ausgeschaltet werden,
um diese Funktion zu aktivieren. Wenn sich
der Lichthauptschalter vor dem Ausschal-
ten der Zündung in Stellung AUTO befin-
det, gibt es keine Notwendigkeit, den
Scheinwerferschalter auf Aus zu stellen,
um die Ausschaltverzögerung der Haupt-
scheinwerfer zu aktivieren.
• Die Zeitspanne für die Ausschaltverzöge-
rung der Scheinwerfer kann über das
Uconnect-System programmiert werden.
Weitere Informationen hierzu finden Sie in
der Bedienungsanleitung unter „Uconnect-
Einstellungen“ in „Multimedia“.
Licht-an-Warnsignal – je nach Ausstattung
Wenn die Hauptscheinwerfer oder die Stand-
leuchten nach dem Ausschalten der Zündung
(OFF [Aus]) noch eingeschaltet sind, ertönt
ein akustisches Warnsignal, das den Fahrer
warnt, sobald die Fahrertür geöffnet wird.
Nebelleuchten und Nebelschlussleuchten –
je nach Ausstattung
Die Nebelscheinwerferschalter sind in den
Lichthauptschalter eingebaut.
Zum Aktivieren der Nebelscheinwerfer drü-
cken Sie die obere Hälfte des Lichthaupt-
schalters. Zum Ausschalten der Nebel-
scheinwerfer drücken Sie die obere Hälfte
des Lichthauptschalters ein zweites Mal.
HINWEIS:
Zum Einschalten der Nebelscheinwerfer
müssen zunächst die Standleuchten oder das
Abblendlicht aktiviert werden.
Zum Aktivieren der Nebelschlussleuchten drü-
cken Sie die untere Hälfte des Lichthaupt-
schalters. Zum Ausschalten der Nebelschluss-
leuchten drücken Sie die untere Hälfte des
Lichthauptschalters ein zweites Mal.
KENNENLERNEN IHRES FAHRZEUGS
40
Page 43 of 420

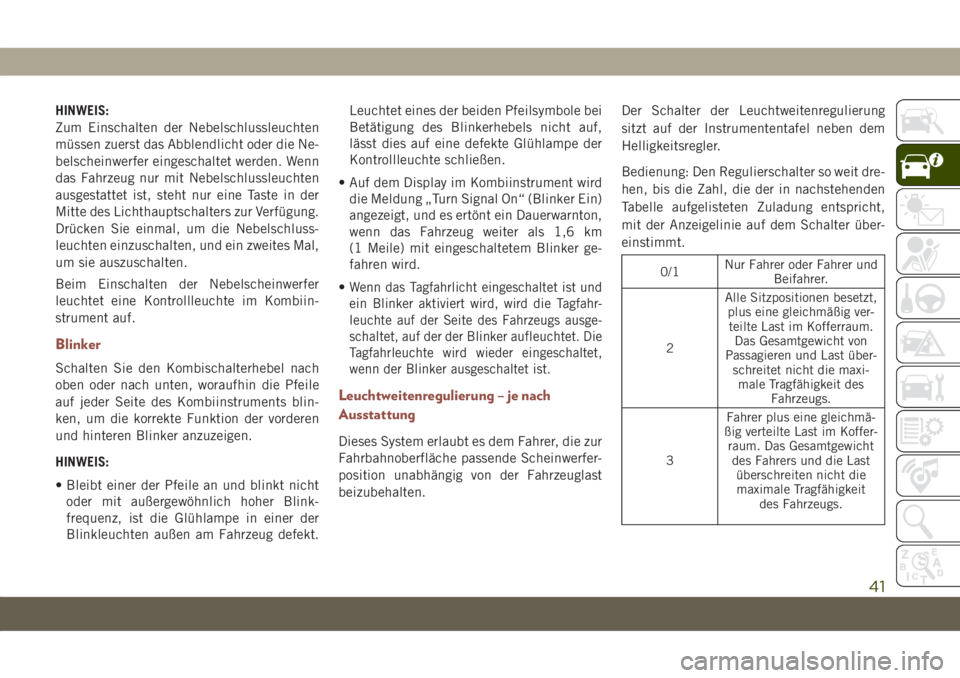

HINWEIS:
Zum Einschalten der Nebelschlussleuchten
müssen zuerst das Abblendlicht oder die Ne-
belscheinwerfer eingeschaltet werden. Wenn
das Fahrzeug nur mit Nebelschlussleuchten
ausgestattet ist, steht nur eine Taste in der
Mitte des Lichthauptschalters zur Verfügung.
Drücken Sie einmal, um die Nebelschluss-
leuchten einzuschalten, und ein zweites Mal,
um sie auszuschalten.
Beim Einschalten der Nebelscheinwerfer
leuchtet eine Kontrollleuchte im Kombiin-
strument auf.
Blinker
Schalten Sie den Kombischalterhebel nach
oben oder nach unten, woraufhin die Pfeile
auf jeder Seite des Kombiinstruments blin-
ken, um die korrekte Funktion der vorderen
und hinteren Blinker anzuzeigen.
HINWEIS:
• Bleibt einer der Pfeile an und blinkt nicht
oder mit außergewöhnlich hoher Blink-
frequenz, ist die Glühlampe in einer der
Blinkleuchten außen am Fahrzeug defekt.Leuchtet eines der beiden Pfeilsymbole bei
Betätigung des Blinkerhebels nicht auf,
lässt dies auf eine defekte Glühlampe der
Kontrollleuchte schließen.
• Auf dem Display im Kombiinstrument wird
die Meldung „Turn Signal On“ (Blinker Ein)
angezeigt, und es ertönt ein Dauerwarnton,
wenn das Fahrzeug weiter als 1,6 km
(1 Meile) mit eingeschaltetem Blinker ge-
fahren wird.
•
Wenn das Tagfahrlicht eingeschaltet ist und
ein Blinker aktiviert wird, wird die Tagfahr-
leuchte auf der Seite des Fahrzeugs ausge-
schaltet, auf der der Blinker aufleuchtet. Die
Tagfahrleuchte wird wieder eingeschaltet,
wenn der Blinker ausgeschaltet ist.
Leuchtweitenregulierung – je nach
Ausstattung
Dieses System erlaubt es dem Fahrer, die zur
Fahrbahnoberfläche passende Scheinwerfer-
position unabhängig von der Fahrzeuglast
beizubehalten.Der Schalter der Leuchtweitenregulierung
sitzt auf der Instrumententafel neben dem
Helligkeitsregler.
Bedienung: Den Regulierschalter so weit dre-
hen, bis die Zahl, die der in nachstehenden
Tabelle aufgelisteten Zuladung entspricht,
mit der Anzeigelinie auf dem Schalter über-
einstimmt.
0/1Nur Fahrer oder Fahrer und
Beifahrer.
2Alle Sitzpositionen besetzt,
plus eine gleichmäßig ver-
teilte Last im Kofferraum.
Das Gesamtgewicht von
Passagieren und Last über-
schreitet nicht die maxi-
male Tragfähigkeit des
Fahrzeugs.
3Fahrer plus eine gleichmä-
ßig verteilte Last im Koffer-
raum. Das Gesamtgewicht
des Fahrers und die Last
überschreiten nicht die
maximale Tragfähigkeit
des Fahrzeugs.
41
Page 44 of 420

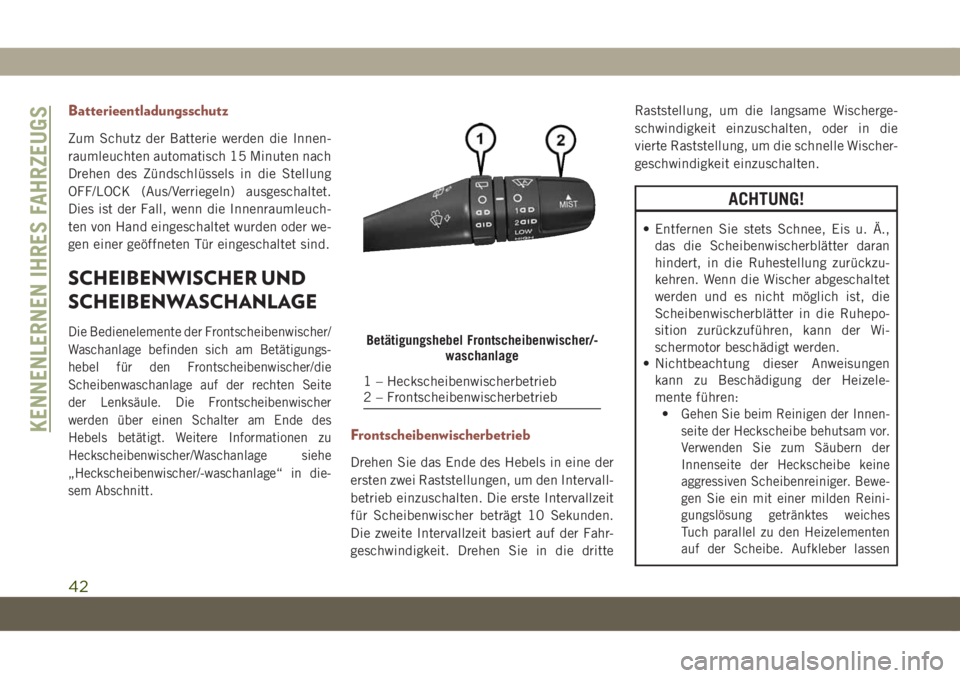

Batterieentladungsschutz
Zum Schutz der Batterie werden die Innen-
raumleuchten automatisch 15 Minuten nach
Drehen des Zündschlüssels in die Stellung
OFF/LOCK (Aus/Verriegeln) ausgeschaltet.
Dies ist der Fall, wenn die Innenraumleuch-
ten von Hand eingeschaltet wurden oder we-
gen einer geöffneten Tür eingeschaltet sind.
SCHEIBENWISCHER UND
SCHEIBENWASCHANLAGE
Die Bedienelemente der Frontscheibenwischer/
Waschanlage befinden sich am Betätigungs-
hebel für den Frontscheibenwischer/die
Scheibenwaschanlage auf der rechten Seite
der Lenksäule. Die Frontscheibenwischer
werden über einen Schalter am Ende des
Hebels betätigt. Weitere Informationen zu
Heckscheibenwischer/Waschanlage siehe
„Heckscheibenwischer/-waschanlage“ in die-
sem Abschnitt.
Frontscheibenwischerbetrieb
Drehen Sie das Ende des Hebels in eine der
ersten zwei Raststellungen, um den Intervall-
betrieb einzuschalten. Die erste Intervallzeit
für Scheibenwischer beträgt 10 Sekunden.
Die zweite Intervallzeit basiert auf der Fahr-
geschwindigkeit. Drehen Sie in die dritteRaststellung, um die langsame Wischerge-
schwindigkeit einzuschalten, oder in die
vierte Raststellung, um die schnelle Wischer-
geschwindigkeit einzuschalten.
ACHTUNG!
• Entfernen Sie stets Schnee, Eis u. Ä.,
das die Scheibenwischerblätter daran
hindert, in die Ruhestellung zurückzu-
kehren. Wenn die Wischer abgeschaltet
werden und es nicht möglich ist, die
Scheibenwischerblätter in die Ruhepo-
sition zurückzuführen, kann der Wi-
schermotor beschädigt werden.
• Nichtbeachtung dieser Anweisungen
kann zu Beschädigung der Heizele-
mente führen:
•
Gehen Sie beim Reinigen der Innen-
seite der Heckscheibe behutsam vor.
Verwenden Sie zum Säubern der
Innenseite der Heckscheibe keine
aggressiven Scheibenreiniger. Bewe-
gen Sie ein mit einer milden Reini-
gungslösung getränktes weiches
Tuch parallel zu den Heizelementen
auf der Scheibe. Aufkleber lassen
Betätigungshebel Frontscheibenwischer/-
waschanlage
1 – Heckscheibenwischerbetrieb
2 – Frontscheibenwischerbetrieb
KENNENLERNEN IHRES FAHRZEUGS
42

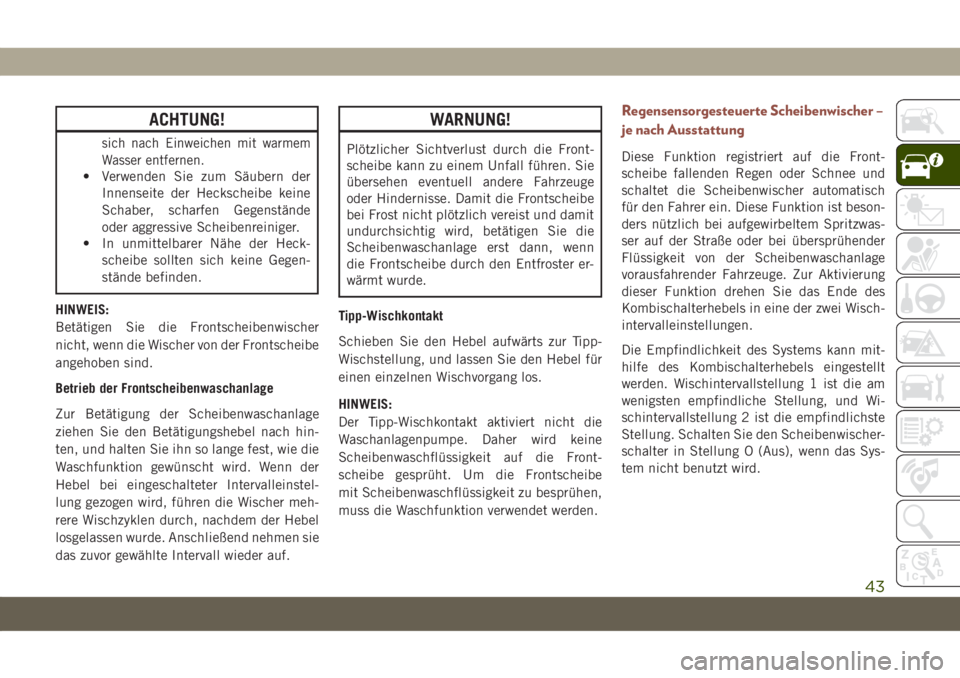

Page 45 of 420
ACHTUNG!
sich nach Einweichen mit warmem
Wasser entfernen.
• Verwenden Sie zum Säubern der
Innenseite der Heckscheibe keine
Schaber, scharfen Gegenstände
oder aggressive Scheibenreiniger.
• In unmittelbarer Nähe der Heck-
scheibe sollten sich keine Gegen-
stände befinden.
HINWEIS:
Betätigen Sie die Frontscheibenwischer
nicht, wenn die Wischer von der Frontscheibe
angehoben sind.
Betrieb der Frontscheibenwaschanlage
Zur Betätigung der Scheibenwaschanlage
ziehen Sie den Betätigungshebel nach hin-
ten, und halten Sie ihn so lange fest, wie die
Waschfunktion gewünscht wird. Wenn der
Hebel bei eingeschalteter Intervalleinstel-
lung gezogen wird, führen die Wischer meh-
rere Wischzyklen durch, nachdem der Hebel
losgelassen wurde. Anschließend nehmen sie
das zuvor gewählte Intervall wieder auf.
WARNUNG!
Plötzlicher Sichtverlust durch die Front-
scheibe kann zu einem Unfall führen. Sie
übersehen eventuell andere Fahrzeuge
oder Hindernisse. Damit die Frontscheibe
bei Frost nicht plötzlich vereist und damit
undurchsichtig wird, betätigen Sie die
Scheibenwaschanlage erst dann, wenn
die Frontscheibe durch den Entfroster er-
wärmt wurde.
Tipp-Wischkontakt
Schieben Sie den Hebel aufwärts zur Tipp-
Wischstellung, und lassen Sie den Hebel für
einen einzelnen Wischvorgang los.
HINWEIS:
Der Tipp-Wischkontakt aktiviert nicht die
Waschanlagenpumpe. Daher wird keine
Scheibenwaschflüssigkeit auf die Front-
scheibe gesprüht. Um die Frontscheibe
mit Scheibenwaschflüssigkeit zu besprühen,
muss die Waschfunktion verwendet werden.
Regensensorgesteuerte Scheibenwischer –
je nach Ausstattung
Diese Funktion registriert auf die Front-
scheibe fallenden Regen oder Schnee und
schaltet die Scheibenwischer automatisch
für den Fahrer ein. Diese Funktion ist beson-
ders nützlich bei aufgewirbeltem Spritzwas-
ser auf der Straße oder bei übersprühender
Flüssigkeit von der Scheibenwaschanlage
vorausfahrender Fahrzeuge. Zur Aktivierung
dieser Funktion drehen Sie das Ende des
Kombischalterhebels in eine der zwei Wisch-
intervalleinstellungen.
Die Empfindlichkeit des Systems kann mit-
hilfe des Kombischalterhebels eingestellt
werden. Wischintervallstellung 1 ist die am
wenigsten empfindliche Stellung, und Wi-
schintervallstellung 2 ist die empfindlichste
Stellung. Schalten Sie den Scheibenwischer-
schalter in Stellung O (Aus), wenn das Sys-
tem nicht benutzt wird.
43
Page 46 of 420

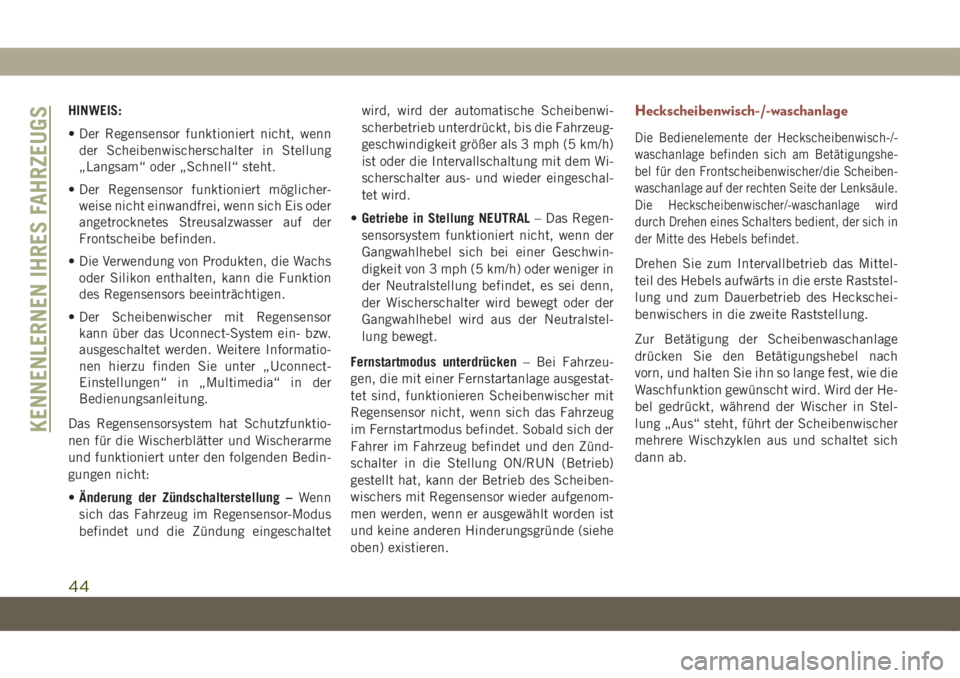

HINWEIS:
• Der Regensensor funktioniert nicht, wenn
der Scheibenwischerschalter in Stellung
„Langsam“ oder „Schnell“ steht.
• Der Regensensor funktioniert möglicher-
weise nicht einwandfrei, wenn sich Eis oder
angetrocknetes Streusalzwasser auf der
Frontscheibe befinden.
• Die Verwendung von Produkten, die Wachs
oder Silikon enthalten, kann die Funktion
des Regensensors beeinträchtigen.
• Der Scheibenwischer mit Regensensor
kann über das Uconnect-System ein- bzw.
ausgeschaltet werden. Weitere Informatio-
nen hierzu finden Sie unter „Uconnect-
Einstellungen“ in „Multimedia“ in der
Bedienungsanleitung.
Das Regensensorsystem hat Schutzfunktio-
nen für die Wischerblätter und Wischerarme
und funktioniert unter den folgenden Bedin-
gungen nicht:
•Änderung der Zündschalterstellung –Wenn
sich das Fahrzeug im Regensensor-Modus
befindet und die Zündung eingeschaltetwird, wird der automatische Scheibenwi-
scherbetrieb unterdrückt, bis die Fahrzeug-
geschwindigkeit größer als 3 mph (5 km/h)
ist oder die Intervallschaltung mit dem Wi-
scherschalter aus- und wieder eingeschal-
tet wird.
•Getriebe in Stellung NEUTRAL– Das Regen-
sensorsystem funktioniert nicht, wenn der
Gangwahlhebel sich bei einer Geschwin-
digkeit von 3 mph (5 km/h) oder weniger in
der Neutralstellung befindet, es sei denn,
der Wischerschalter wird bewegt oder der
Gangwahlhebel wird aus der Neutralstel-
lung bewegt.
Fernstartmodus unterdrücken– Bei Fahrzeu-
gen, die mit einer Fernstartanlage ausgestat-
tet sind, funktionieren Scheibenwischer mit
Regensensor nicht, wenn sich das Fahrzeug
im Fernstartmodus befindet. Sobald sich der
Fahrer im Fahrzeug befindet und den Zünd-
schalter in die Stellung ON/RUN (Betrieb)
gestellt hat, kann der Betrieb des Scheiben-
wischers mit Regensensor wieder aufgenom-
men werden, wenn er ausgewählt worden ist
und keine anderen Hinderungsgründe (siehe
oben) existieren.Heckscheibenwisch-/-waschanlage
Die Bedienelemente der Heckscheibenwisch-/-
waschanlage befinden sich am Betätigungshe-
bel für den Frontscheibenwischer/die
Scheiben-
waschanlage auf der rechten Seite der Lenksäule.
Die Heckscheibenwischer/-waschanlage wird
durch Drehen eines Schalters bedient, der sich in
der Mitte des Hebels befindet.
Drehen Sie zum Intervallbetrieb das Mittel-
teil des Hebels aufwärts in die erste Raststel-
lung und zum Dauerbetrieb des Heckschei-
benwischers in die zweite Raststellung.
Zur Betätigung der Scheibenwaschanlage
drücken Sie den Betätigungshebel nach
vorn, und halten Sie ihn so lange fest, wie die
Waschfunktion gewünscht wird. Wird der He-
bel gedrückt, während der Wischer in Stel-
lung „Aus“ steht, führt der Scheibenwischer
mehrere Wischzyklen aus und schaltet sich
dann ab.
KENNENLERNEN IHRES FAHRZEUGS
44
Page 47 of 420

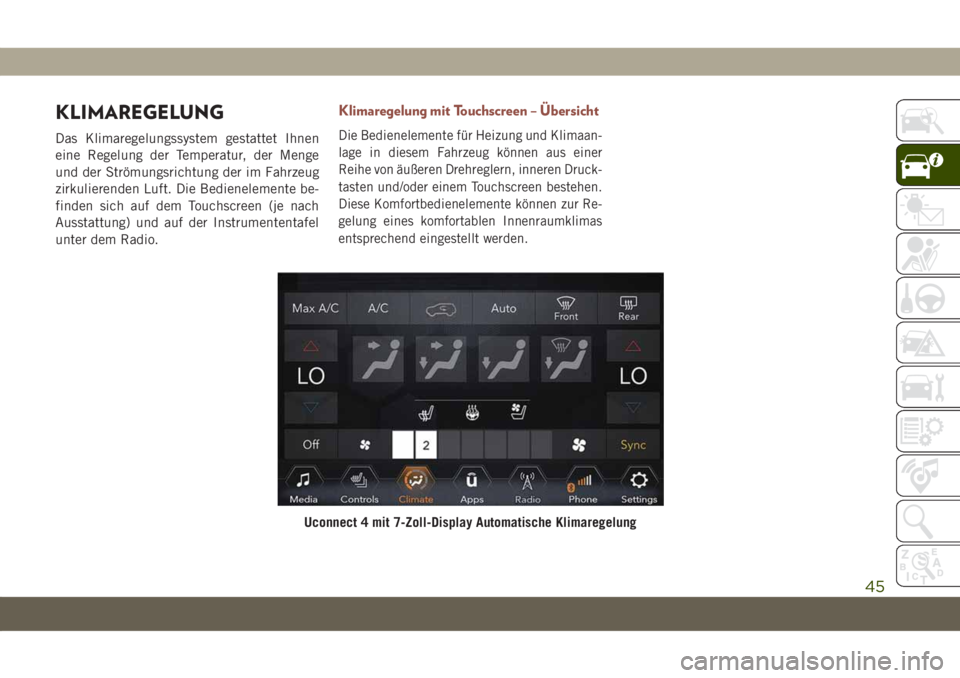

KLIMAREGELUNG
Das Klimaregelungssystem gestattet Ihnen
eine Regelung der Temperatur, der Menge
und der Strömungsrichtung der im Fahrzeug
zirkulierenden Luft. Die Bedienelemente be-
finden sich auf dem Touchscreen (je nach
Ausstattung) und auf der Instrumententafel
unter dem Radio.
Klimaregelung mit Touchscreen – Übersicht
Die Bedienelemente für Heizung und Klimaan-
lage in diesem Fahrzeug können aus einer
Reihe von äußeren Drehreglern, inneren Druck-
tasten und/oder einem Touchscreen bestehen.
Diese Komfortbedienelemente können zur Re-
gelung eines komfortablen Innenraumklimas
entsprechend eingestellt werden.
Uconnect 4 mit 7-Zoll-Display Automatische Klimaregelung
45
Page 48 of 420

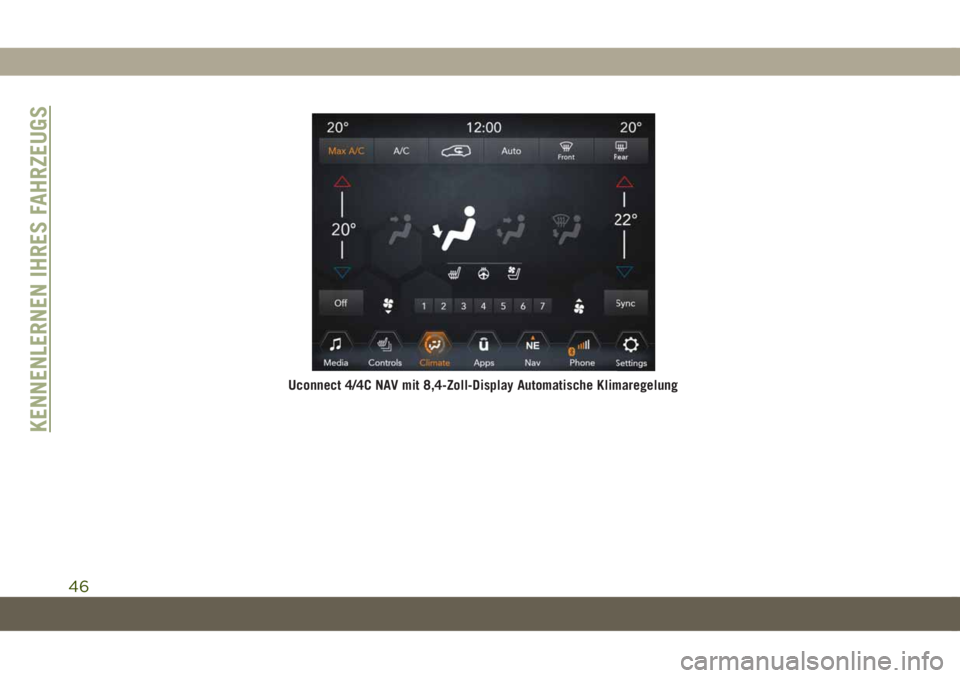

Uconnect 4/4C NAV mit 8,4-Zoll-Display Automatische Klimaregelung
KENNENLERNEN IHRES FAHRZEUGS
46
Page 49 of 420

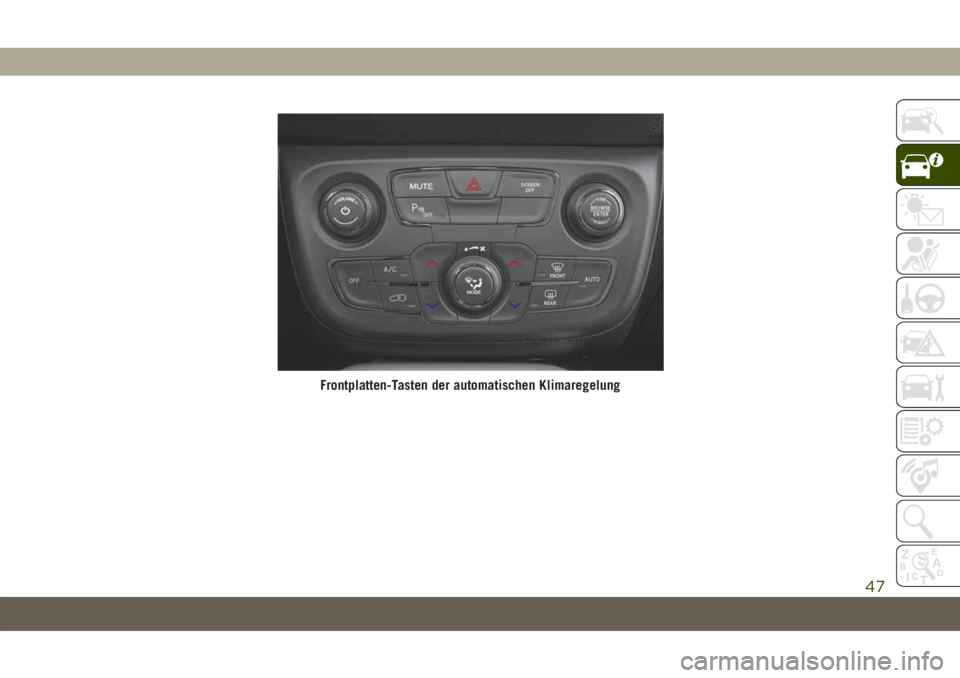

Frontplatten-Tasten der automatischen Klimaregelung
47
Page 50 of 420

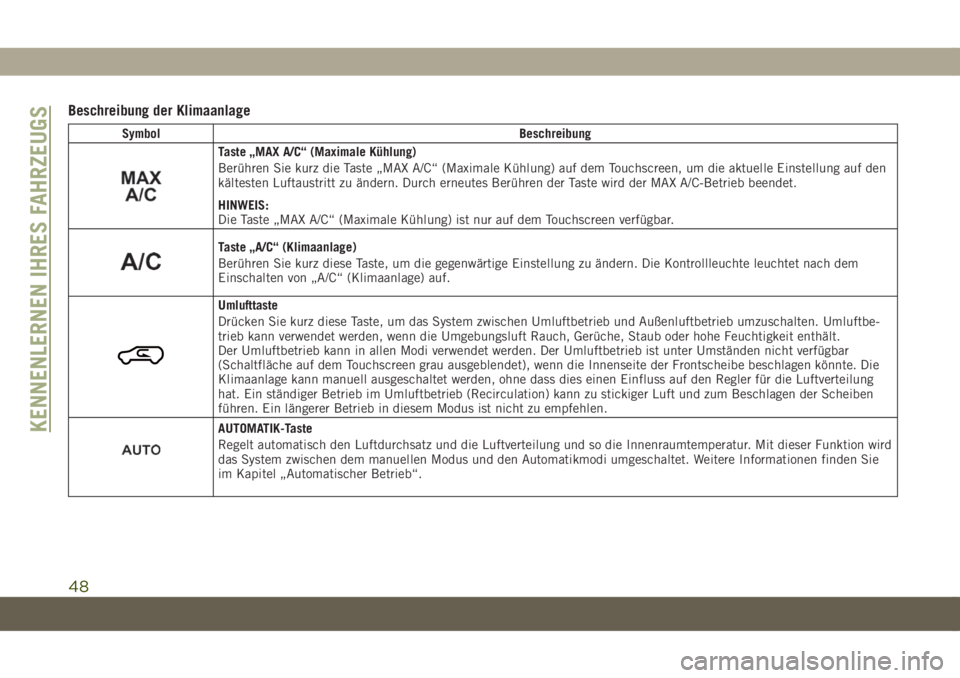

Beschreibung der Klimaanlage
Symbol Beschreibung
Taste „MAX A/C“ (Maximale Kühlung)
Berühren Sie kurz die Taste „MAX A/C“ (Maximale Kühlung) auf dem Touchscreen, um die aktuelle Einstellung auf den
kältesten Luftaustritt zu ändern. Durch erneutes Berühren der Taste wird der MAX A/C-Betrieb beendet.
HINWEIS:
Die Taste „MAX A/C“ (Maximale Kühlung) ist nur auf dem Touchscreen verfügbar.
Taste „A/C“ (Klimaanlage)
Berühren Sie kurz diese Taste, um die gegenwärtige Einstellung zu ändern. Die Kontrollleuchte leuchtet nach dem
Einschalten von „A/C“ (Klimaanlage) auf.
Umlufttaste
Drücken Sie kurz diese Taste, um das System zwischen Umluftbetrieb und Außenluftbetrieb umzuschalten. Umluftbe-
trieb kann verwendet werden, wenn die Umgebungsluft Rauch, Gerüche, Staub oder hohe Feuchtigkeit enthält.
Der Umluftbetrieb kann in allen Modi verwendet werden. Der Umluftbetrieb ist unter Umständen nicht verfügbar
(Schaltfläche auf dem Touchscreen grau ausgeblendet), wenn die Innenseite der Frontscheibe beschlagen könnte. Die
Klimaanlage kann manuell ausgeschaltet werden, ohne dass dies einen Einfluss auf den Regler für die Luftverteilung
hat. Ein ständiger Betrieb im Umluftbetrieb (Recirculation) kann zu stickiger Luft und zum Beschlagen der Scheiben
führen. Ein längerer Betrieb in diesem Modus ist nicht zu empfehlen.
AUTOMATIK-Taste
Regelt automatisch den Luftdurchsatz und die Luftverteilung und so die Innenraumtemperatur. Mit dieser Funktion wird
das System zwischen dem manuellen Modus und den Automatikmodi umgeschaltet. Weitere Informationen finden Sie
im Kapitel „Automatischer Betrieb“.KENNENLERNEN IHRES FAHRZEUGS
48
