Предохранители JEEP COMPASS 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

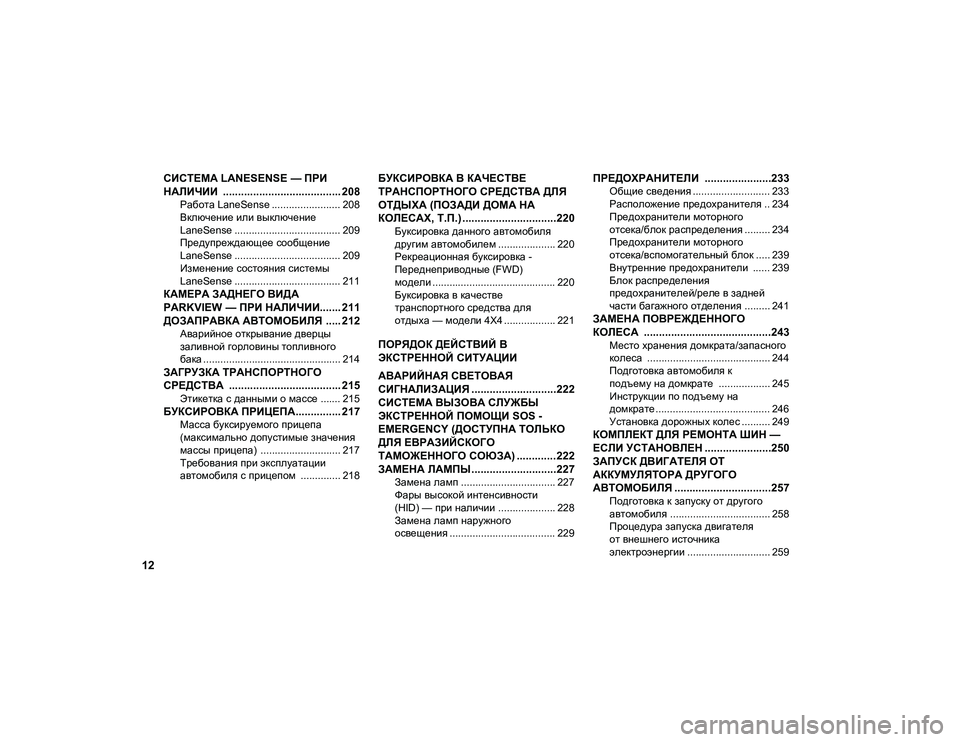

12
СИСТЕМА LANESENSE — ПРИ
НАЛИЧИИ ....................................... 208
Работа LaneSense ........................ 208
Включение или выключение
LaneSense ..................................... 209 Предупреждающее сообщение
LaneSense ..................................... 209 Изменение состояния системы
LaneSense ..................................... 211
КАМЕРА ЗАДНЕГО ВИДА
PARKVIEW — ПРИ НАЛИЧИИ....... 211
ДОЗАПРАВКА АВТОМОБИЛЯ ..... 212
Аварийное открывание дверцы
заливной горловины топливного
бака ................................................ 214
ЗАГРУЗКА ТРАНСПОРТНОГО
СРЕДСТВА ..................................... 215
Этикетка с данными о массе ....... 215
БУКСИРОВКА ПРИЦЕПА............... 217
Масса буксируемого прицепа
(максимально допустимые значения
массы прицепа) ............................ 217 Требования при эксплуатации
автомобиля с прицепом .............. 218
БУКСИРОВКА В КАЧЕСТВЕ
ТРАНСПОРТНОГО СРЕДСТВА ДЛЯ
ОТДЫХА (ПОЗАДИ ДОМА НА
КОЛЕСАХ, Т.П.)...............................220
Буксировка данного автомобиля
другим автомобилем .................... 220 Рекреационная буксировка -
Переднеприводные (FWD)
модели ........................................... 220 Буксировка в качестве
транспортного средства для
отдыха — модели 4X4 .................. 221
ПОРЯДОК ДЕЙСТВИЙ В
ЭКСТРЕННОЙ СИТУАЦИИ
АВАРИЙНАЯ СВЕТОВАЯ
СИГНАЛИЗАЦИЯ ............................222
СИСТЕМА ВЫЗОВА СЛУЖБЫ
ЭКСТРЕННОЙ ПОМОЩИ SOS -
EMERGENCY (ДОСТУПНА ТОЛЬКО
ДЛЯ ЕВРАЗИЙСКОГО
ТАМОЖЕННОГО СОЮЗА) .............222
ЗАМЕНА ЛАМПЫ............................227
Замена ламп ................................. 227
Фары высокой интенсивности
(HID) — при наличии .................... 228 Замена ламп наружного
освещения ..................................... 229
ПРЕДОХРАНИТЕЛИ ......................233
Общие сведения ........................... 233
Расположение предохранителя .. 234
Предохранители моторного
отсека/блок распределения ......... 234 Предохранители моторного
отсека/вспомогательный блок ..... 239 Внутренние предохранители ...... 239
Блок распределения
предохранителей/реле в задней
части багажного отделения ......... 241
ЗАМЕНА ПОВРЕЖДЕННОГО
КОЛЕСА ..........................................243
Место хранения домкрата/запасного
колеса ........................................... 244 Подготовка автомобиля к
подъему на домкрате .................. 245 Инструкции по подъему на
домкрате ........................................ 246 Установка дорожных колес .......... 249
КОМПЛЕКТ ДЛЯ РЕМОНТА ШИН —
ЕСЛИ УСТАНОВЛЕН ......................250
ЗАПУСК ДВИГАТЕЛЯ ОТ
АККУМУЛЯТОРА ДРУГОГО
АВТОМОБИЛЯ ................................257
Подготовка к запуску от другого
автомобиля ................................... 258 Процедура запуска двигателя
от внешнего источника
электроэнергии ............................. 259
2020_JEEP_MP_UG_RU.book Page 12

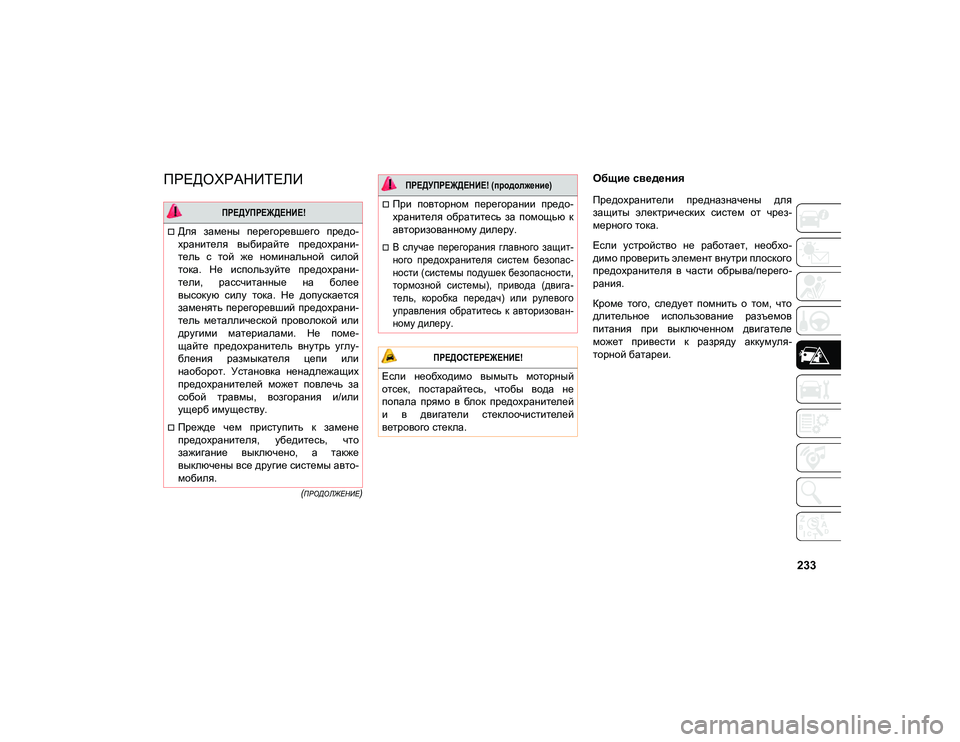

233

(ПРОДОЛЖЕНИЕ)

ПРЕДОХРАНИТЕЛИ Общие сведения
Предохранители предназначены для
защиты электрических систем от чрез-
мерного тока.
Если устройство не работает, необхо-
димо проверить элемент внутри плоского
предохранителя в части обрыва/перего-
рания.
Кроме того, следует помнить о том, что
длительное использование разъемов
питания при выключенном двигателе
может привести к разряду аккумуля-
торной батареи.

ПРЕДУПРЕЖДЕНИЕ!

Для замены перегоревшего предо-
хранителя выбирайте предохрани-
тель с той же номинальной силой
тока. Не используйте предохрани-
тели, рассчитанные на более
высокую силу тока. Не допускается
заменять перегоревший предохрани-
тель металлической проволокой или
другими материалами. Не поме-
щайте предохранитель внутрь углу-
бления размыкателя цепи или
наоборот. Установка ненадлежащих
предохранителей может повлечь за
собой травмы, возгорания и/или
ущерб имуществу.
Прежде чем приступить к замене
предохранителя, убедитесь, что
зажигание выключено, а также
выключены все другие системы авто-
мобиля.
При повторном перегорании предо-
хранителя обратитесь за помощью к
авторизованному дилеру.

В случае перегорания главного защит-
ного предохранителя систем безопас-
ности (системы подушек безопасности,
тормозной системы), привода (двига-
тель, коробка передач) или рулевого
управления обратитесь к авторизован-
ному дилеру.

ПРЕДОСТЕРЕЖЕНИЕ!

Если необходимо вымыть моторный
отсек, постарайтесь, чтобы вода не
попала прямо в блок предохранителей
и в двигатели стеклоочистителей
ветрового стекла.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_MP_UG_RU.book Page 233

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

234
Расположение предохранителя
Предохранители сгруппированы по
контролерам, которые расположены в
моторном отсеке.
Предохранители моторного отсека/
блок распределения
Панель предохранителей в моторном
отсеке расположена в левой части
моторного отсека.Расположение панели предохраните-
лей и крышки Расположение крышки блока предо-
хранителей аккумуляторной батареи
ПРИМЕЧАНИЕ:

Обслуживание предохранителей систем
безопасности (отмечены символом *)
должен выполнять уполномоченный дилер.

1 — винт крышки
2 — крышка блока предохранителей
1 — выступы крышки блока предохрани-
телей
2 — крышка блока предохранителей
2020_JEEP_MP_UG_RU.book Page 234

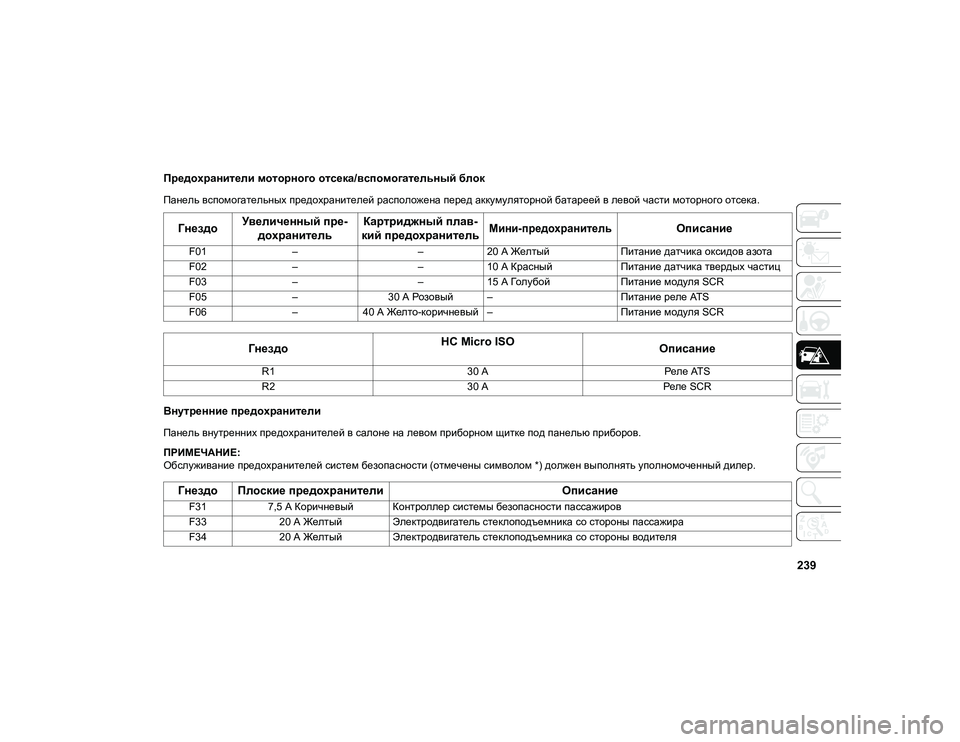

239
Предохранители моторного отсека/вспомогательный блок
Панель вспомогательных предохранителей расположена перед аккумуляторной батареей в левой части моторного отсека.
Внутренние предохранители
Панель внутренних предохранителей в салоне на левом приборном щитке под панелью приборов.
ПРИМЕЧАНИЕ:
Обслуживание предохранителей систем безопасности (отмечены символом *) должен выполнять уполномоченный дилер.
ГнездоУвеличенный пре-
дохранитель Картриджный плав-
кий предохранитель
Мини-предохранитель

Описание
F01– –20 А Желтый Питание датчика оксидов азота
F02 – –10 А Красный Питание датчика твердых частиц
F03 – –15 А Голубой Питание модуля SCR
F05 –30 А Розовый – Питание реле ATS
F06 –40 А Желто-коричневый – Питание модуля SCR
ГнездоHC Micro ISO
Описание
R1
30 АРеле ATS
R2 30 АРеле SCR
Гнездо Плоские предохранители Описание
F317,5 А Коричневый Контроллер системы безопасности пассажиров
F33 20 А Желтый Электродвигатель стеклоподъемника со стороны пассажира
F34 20 А Желтый Электродвигатель стеклоподъемника со стороны водителя
2020_JEEP_MP_UG_RU.book Page 239

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

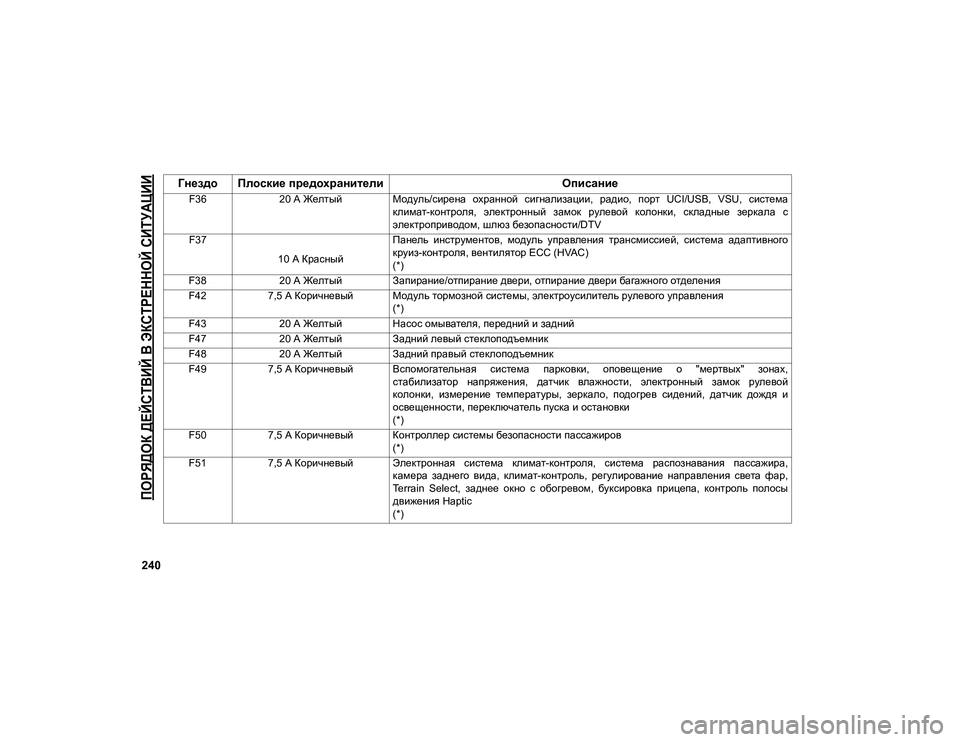

240
F3620 А Желтый Модуль/сирена охранной сигнализации, радио, порт UCI/USB, VSU, система
климат-контроля, электронный замок рулевой колонки, складные зеркала с
электроприводом, шлюз безопасности/DTV
F37
10 А Красный Панель инструментов, модуль управления трансмиссией, система адаптивного
круиз-контроля, вентилятор ECC (HVAC)
(*)
F38 20 А Желтый Запирание/отпирание двери, отпирание двери багажного отделения
F42 7,5 А Коричневый Модуль тормозной системы, электроусилитель рулевого управления
(*)
F43 20 А Желтый Насос омывателя, передний и задний
F47 20 А Желтый Задний левый стеклоподъемник
F48 20 А Желтый Задний правый стеклоподъемник
F49 7,5 А Коричневый Вспомогательная система парковки, оповещение о "мертвых" зонах,
стабилизатор напряжения, датчик влажности, электронный замок рулевой
колонки, измерение температуры, зеркало, подогрев сидений, датчик дождя и
освещенности, переключатель пуска и остановки
(*)
F50 7,5 А Коричневый Контроллер системы безопасности пассажиров
(*)
F51 7,5 А Коричневый Электронная система климат-контроля, система распознавания пассажира,
камера заднего вида, климат-контроль, регулирование направления света фар,
Terrain Select, заднее окно с обогревом, буксировка прицепа, контроль полосы
движения Haptic
(*)
Гнездо Плоские предохранители Описание
2020_JEEP_MP_UG_RU.book Page 240

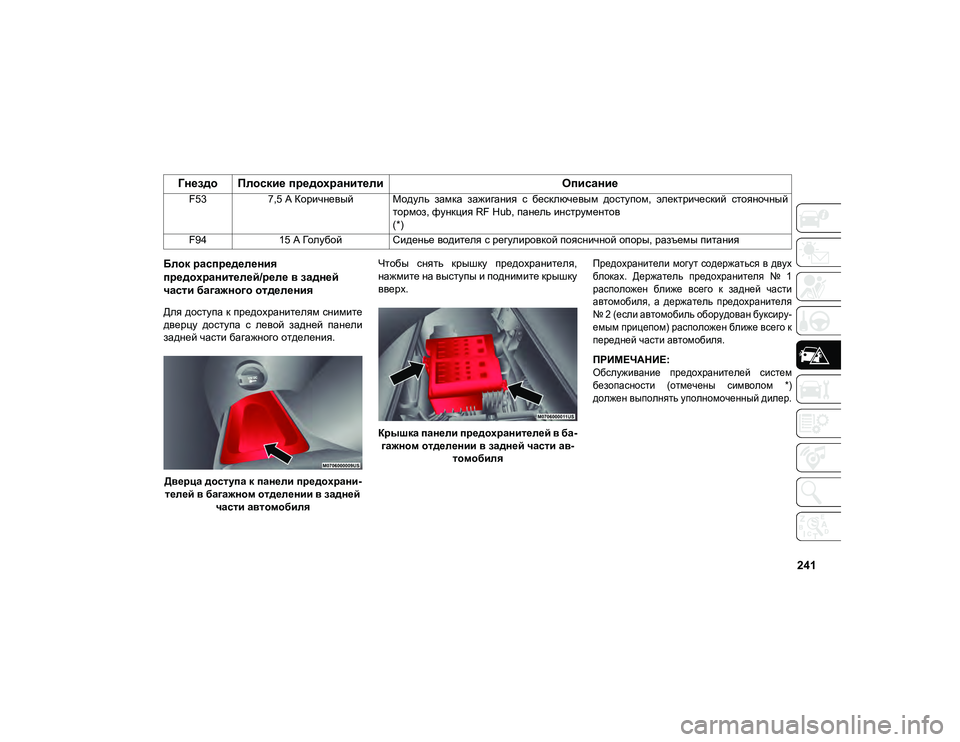

241
Блок распределения
предохранителей/реле в задней
части багажного отделения
Для доступа к предохранителям снимите
дверцу доступа с левой задней панели
задней части багажного отделения.Дверца доступа к панели предохрани-телей в багажном отделении в задней части автомобиля Чтобы снять крышку предохранителя,
нажмите на выступы и поднимите крышку
вверх.
Крышка панели предохранителей в ба-
гажном отделении в задней части ав- томобиля
Предохранители могут содержаться в двух
блоках. Держатель предохранителя № 1
расположен ближе всего к задней части
автомобиля, а держатель предохранителя
№ 2 (если автомобиль оборудован буксиру-
емым прицепом) расположен ближе всего к
передней части автомобиля.

ПРИМЕЧАНИЕ:

Обслуживание предохранителей систем
безопасности (отмечены символом *)
должен выполнять уполномоченный дилер.

F53
7,5 А Коричневый Модуль замка зажигания с бесключевым доступом, электрический стояночный
тормоз, функция RF Hub, панель инструментов
(*)
F94 15 А Голубой Сиденье водителя с регулировкой поясничной опоры, разъемы питания
Гнездо Плоские предохранители Описание
2020_JEEP_MP_UG_RU.book Page 241

ПРОВЕРКА И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

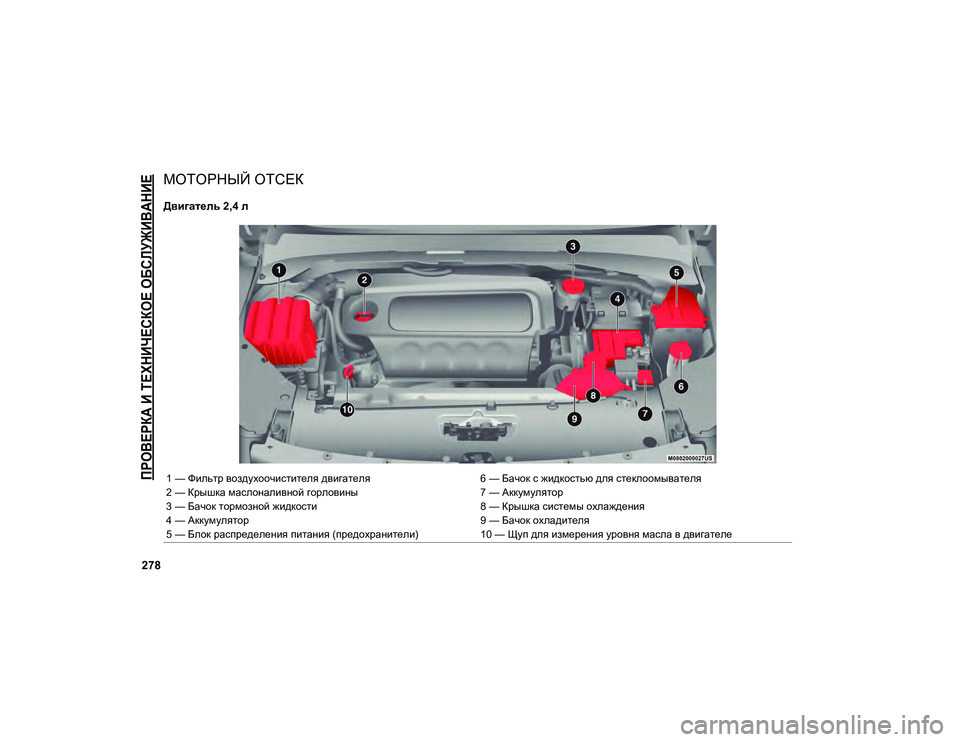

278
МОТОРНЫЙ ОТСЕК
Двигатель 2,4 л
1 — Фильтр воздухоочистителя двигателя6 — Бачок с жидкостью для стеклоомывателя
2 — Крышка маслоналивной горловины 7 — Аккумулятор
3 — Бачок тормозной жидкости 8 — Крышка системы охлаждения
4 — Аккумулятор 9 — Бачок охладителя
5 — Блок распределения питания (предохранители) 10 — Щуп для измерения уровня масла в двигателе
2020_JEEP_MP_UG_RU.book Page 278

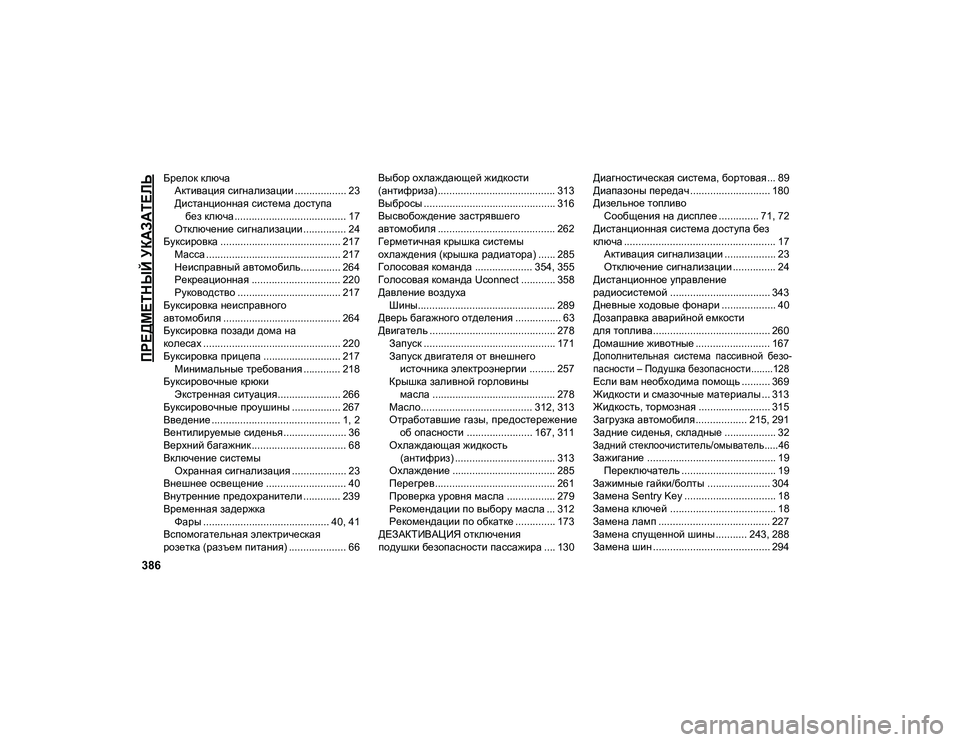

386

ПРЕДМЕТНЫЙ УКАЗАТЕЛЬ

Брелок ключаАктивация сигнализации .................. 23
Дистанционная система доступабез ключа ....................................... 17
Отключение сигнализации ............... 24
Буксировка .......................................... 217 Масса ............................................... 217
Неисправный автомобиль.............. 264
Рекреационная ............................... 220Руководство .................................... 217
Буксировка неисправного
автомобиля ......................................... 264
Буксировка позади дома на
колесах ................................................ 220
Буксировка прицепа ........................... 217 Минимальные требования ............. 218
Буксировочные крюки Экстренная ситуация...................... 266
Буксировочные проушины ................. 267
Введение ............................................. 1, 2
Вентилируемые сиденья...................... 36
Верхний багажник ................................. 68
Включение системы Охранная сигнализация ................... 23
Внешнее освещение ............................ 40
Внутренние предохранители ............. 239
Временная задержка Фары ............................................ 40, 41
Вспомогательная электрическая
розетка (разъем питания) .................... 66 Выбор охлаждающей жидкости
(антифриза) ......................................... 313
Выбросы .............................................. 316
Высвобождение застрявшего
автомобиля ......................................... 262
Герметичная крышка системы
охлаждения (крышка радиатора) ...... 285
Голосовая команда .................... 354, 355
Голосовая команда Uconnect ............ 358
Давление воздуха Шины................................................ 289
Дверь багажного отделения ................ 63
Двигатель ............................................ 278 Запуск .............................................. 171
Запуск двигателя от внешнегоисточника электроэнергии ......... 257
Крышка заливной горловины масла ........................................... 278
Масло....................................... 312, 313
Отработавшие газы, предостережение об опасности ....................... 167, 311
Охлаждающая жидкость (антифриз) ................................... 313
Охлаждение .................................... 285
Перегрев.......................................... 261
Проверка уровня масла ................. 279
Рекомендации по выбору масла ... 312
Рекомендации по обкатке .............. 173
ДЕЗАКТИВАЦИЯ отключения
подушки безопасности пассажира .... 130 Диагностическая система, бортовая... 89
Диапазоны передач ............................ 180
Дизельное топливо
Сообщения на дисплее .............. 71, 72
Дистанционная система доступа без
ключа ..................................................... 17 Активация сигнализации .................. 23
Отключение сигнализации ............... 24
Дистанционное управление
радиосистемой ................................... 343
Дневные ходовые фонари ................... 40
Дозаправка аварийной емкости
для топлива......................................... 260
Домашние животные .......................... 167

Дополнительная система пассивной безо-
пасности – Подушка безопасности........128

Если вам необходима помощь .......... 369
Жидкости и смазочные материалы ... 313
Жидкость, тормозная ......................... 315
Загрузка автомобиля.................. 215, 291
Задние сиденья, складные .................. 32

Задний стеклоочиститель/омыватель.....46

Зажигание ............................................. 19 Переключатель ................................. 19
Зажимные гайки/болты ...................... 304
Замена Sentry Key ................................ 18
Замена ключей ..................................... 18
Замена ламп ....................................... 227
Замена спущенной шины ........... 243, 288 Замена шин ......................................... 294
2020_JEEP_MP_UG_RU.book Page 386

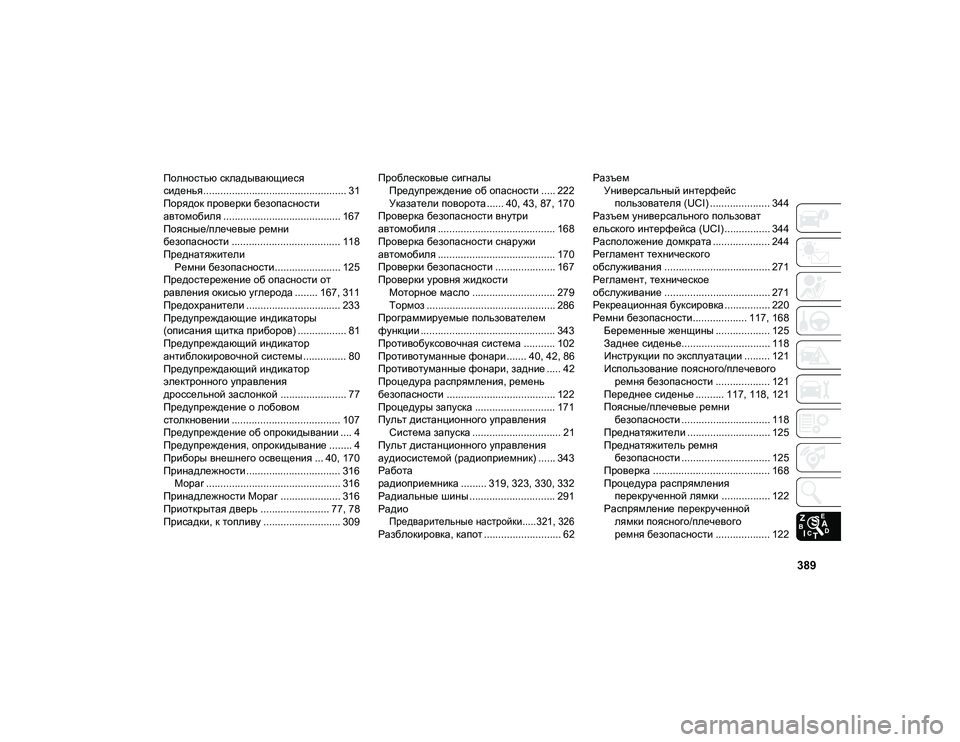

389
Полностью складывающиеся
сиденья.................................................. 31
Порядок проверки безопасности
автомобиля ......................................... 167
Поясные/плечевые ремни
безопасности ...................................... 118
ПреднатяжителиРемни безопасности....................... 125
Предостережение об опасности от
равления окисью углерода ........ 167, 311
Предохранители ................................. 233
Предупреждающие индикаторы
(описания щитка приборов) ................. 81
Предупреждающий индикатор
антиблокировочной системы ............... 80
Предупреждающий индикатор
электронного управления
дроссельной заслонкой ....................... 77
Предупреждение о лобовом
столкновении ...................................... 107
Предупреждение об опрокидывании .... 4
Предупреждения, опрокидывание ........ 4
Приборы внешнего освещения ... 40, 170
Принадлежности................................. 316 Mopar ............................................... 316
Принадлежности Mopar ..................... 316
Приоткрытая дверь ........................ 77, 78
Присадки, к топливу ........................... 309 Проблесковые сигналы
Предупреждение об опасности ..... 222
Указатели поворота ...... 40, 43, 87, 170
Проверка безопасности внутри
автомобиля ......................................... 168
Проверка безопасности снаружи
автомобиля ......................................... 170
Проверки безопасности ..................... 167
Проверки уровня жидкости Моторное масло ............................. 279
Тормоз ............................................. 286
Программируемые пользователем
функции ............................................... 343
Противобуксовочная система ........... 102
Противотуманные фонари ....... 40, 42, 86
Противотуманные фонари, задние ..... 42
Процедура распрямления, ремень
безопасности ...................................... 122
Процедуры запуска ............................ 171
Пульт дистанционного управления Система запуска ............................... 21
Пульт дистанционного управления
аудиосистемой (радиоприемник) ...... 343
Работа
радиоприемника ......... 319, 323, 330, 332 Радиальные шины .............................. 291
Радио
Предварительные настройки..... 321, 326

Разблокировка, капот ........................... 62 Разъем
Универсальный интерфейс пользователя (UCI) ..................... 344
Разъем универсального пользоват
ельского интерфейса (UCI)................ 344
Расположение домкрата .................... 244
Регламент технического
обслуживания ..................................... 271
Регламент, техническое
обслуживание ..................................... 271
Рекреационная буксировка................ 220
Ремни безопасности................... 117, 168 Беременные женщины ................... 125
Заднее сиденье............................... 118
Инструкции по эксплуатации ......... 121
Использование поясного/плечевогоремня безопасности ................... 121
Переднее сиденье .......... 117, 118, 121 Поясные/плечевые ремни безопасности ............................... 118
Преднатяжители ............................. 125
Преднатяжитель ремня безопасности ............................... 125
Проверка ......................................... 168
Процедура распрямления перекрученной лямки ................. 122
Распрямление перекрученной лямки поясного/плечевого
ремня безопасности ................... 122
2020_JEEP_MP_UG_RU.book Page 389
