JEEP GRAND CHEROKEE 2010 Betriebsanleitung (in German)

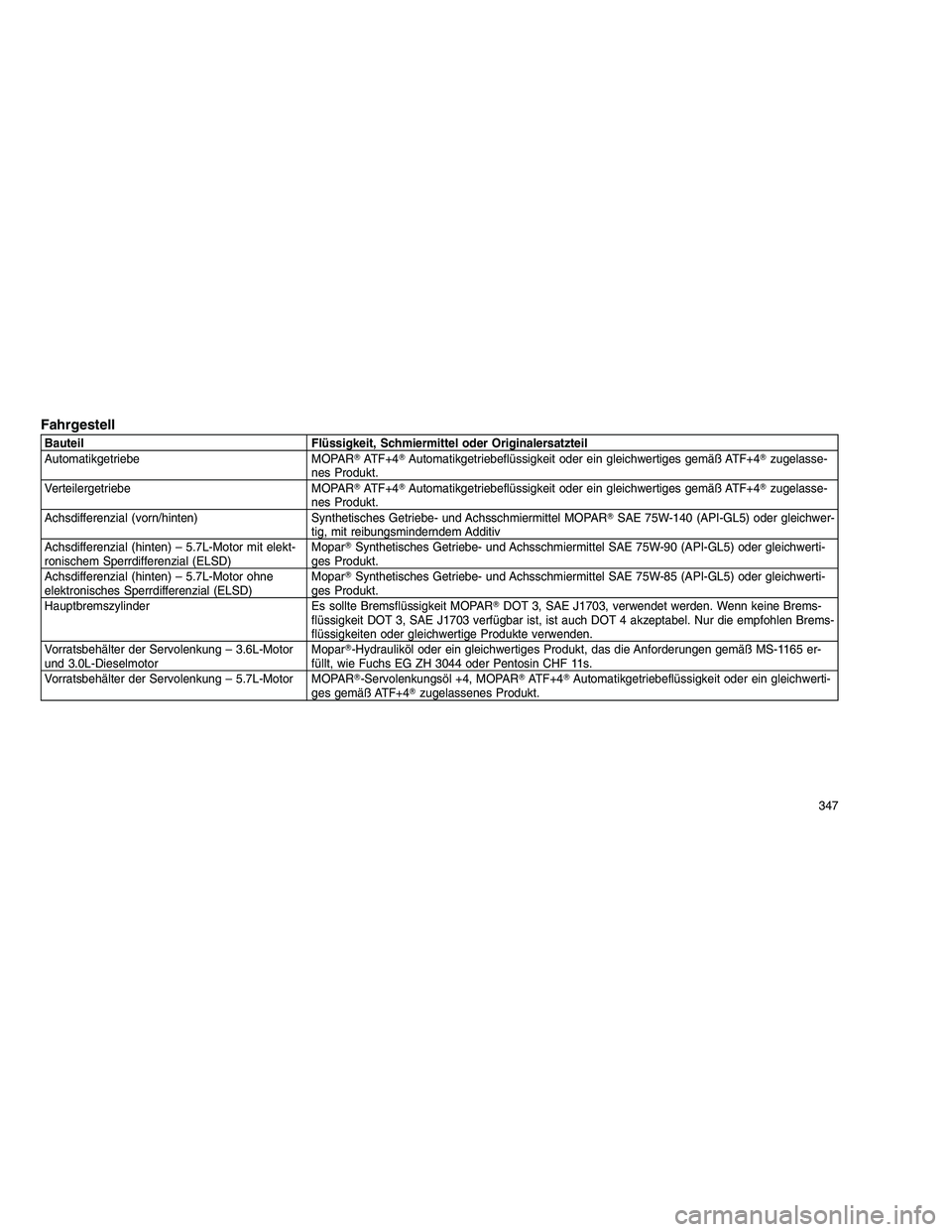

Fahrgestell
Bauteil Flüssigkeit, Schmiermittel oder Originalersatzteil
Automatikgetriebe MOPARATF+4 Automatikgetriebeflüssigkeit oder ein gleichwertiges gemäß ATF+4 zugelasse-
nes Produkt.
Verteilergetriebe MOPAR ATF+4 Automatikgetriebeflüssigkeit oder ein gleichwertiges gemäß ATF+4 zugelasse-
nes Produkt.
Achsdifferenzial (vorn/hinten) Synthetisches Getriebe- und Achsschmiermittel MOPAR SAE 75W-140 (API-GL5) oder gleichwer-
tig, mit reibungsminderndem Additiv
Achsdifferenzial (hinten) – 5.7L-Motor mit elekt-
ronischem Sperrdifferenzial (ELSD) Mopar
Synthetisches Getriebe- und Achsschmiermittel SAE 75W-90 (API-GL5) oder gleichwerti-
ges Produkt.
Achsdifferenzial (hinten) – 5.7L-Motor ohne
elektronisches Sperrdifferenzial (ELSD) Mopar
Synthetisches Getriebe- und Achsschmiermittel SAE 75W-85 (API-GL5) oder gleichwerti-
ges Produkt.
Hauptbremszylinder Es sollte Bremsflüssigkeit MOPAR DOT 3, SAE J1703, verwendet werden. Wenn keine Brems-
flüssigkeit DOT 3, SAE J1703 verfügbar ist, ist auch DOT 4 akzeptabel. Nur die empfohlen Brems-
flüssigkeiten oder gleichwertige Produkte verwenden.
Vorratsbehälter der Servolenkung – 3.6L-Motor
und 3.0L-Dieselmotor Mopar
-Hydrauliköl oder ein gleichwertiges Produkt, das die Anforderungen gemäß MS-1165 er-
füllt, wie Fuchs EG ZH 3044 oder Pentosin CHF 11s.
Vorratsbehälter der Servolenkung – 5.7L-Motor MOPAR -Servolenkungsöl +4, MOPAR ATF+4 Automatikgetriebeflüssigkeit oder ein gleichwerti-
ges gemäß ATF+4 zugelassenes Produkt.
347

348

8

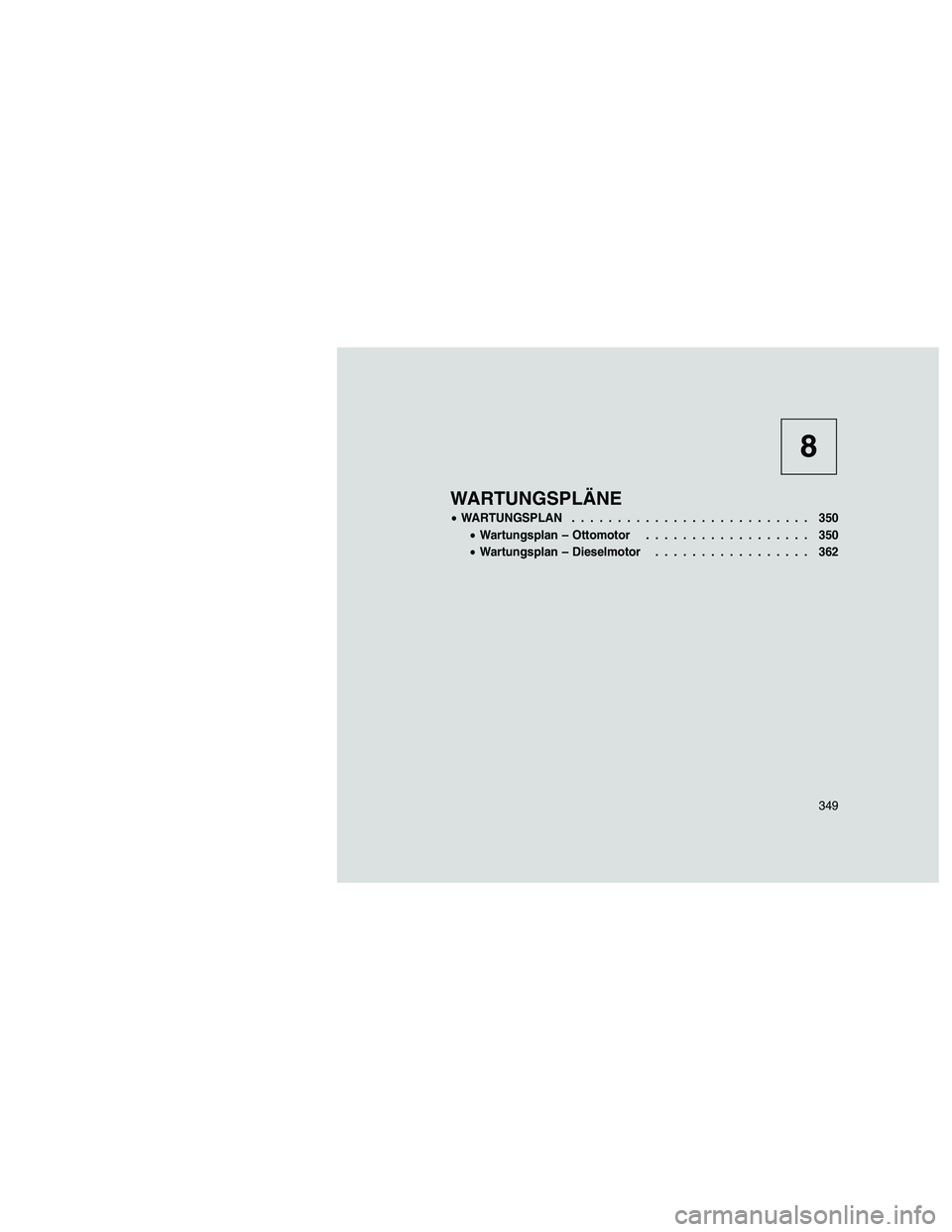

WARTUNGSPLÄNE
•WARTUNGSPLAN .......................... 350
• Wartungsplan – Ottomotor .................. 350
• Wartungsplan – Dieselmotor ................. 362
349

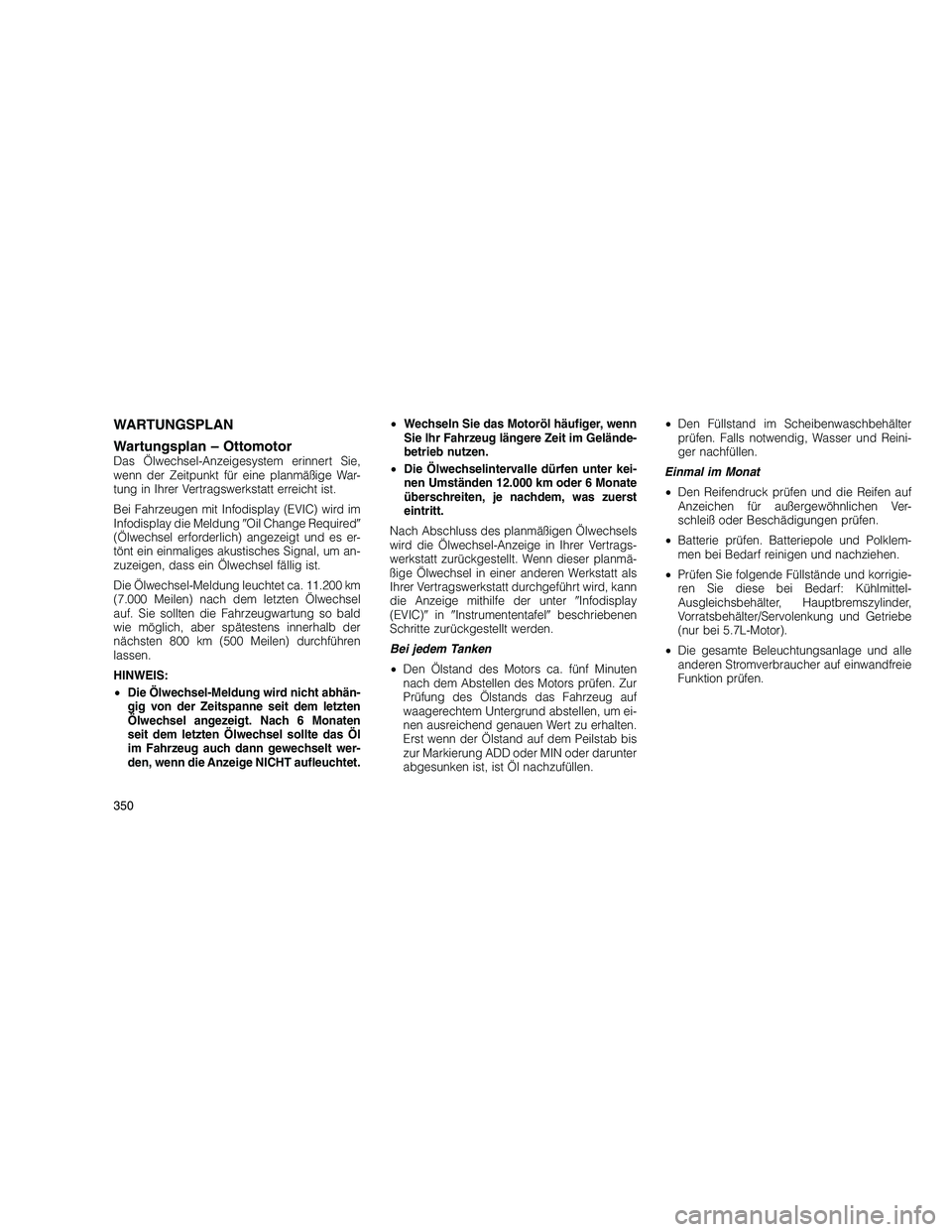

WARTUNGSPLAN
Wartungsplan – Ottomotor
Das Ölwechsel-Anzeigesystem erinnert Sie,
wenn der Zeitpunkt für eine planmäßige War-
tung in Ihrer Vertragswerkstatt erreicht ist.
Bei Fahrzeugen mit Infodisplay (EVIC) wird im
Infodisplay die MeldungOil Change Required
(Ölwechsel erforderlich) angezeigt und es er-
tönt ein einmaliges akustisches Signal, um an-
zuzeigen, dass ein Ölwechsel fällig ist.
Die Ölwechsel-Meldung leuchtet ca. 11.200 km
(7.000 Meilen) nach dem letzten Ölwechsel
auf. Sie sollten die Fahrzeugwartung so bald
wie möglich, aber spätestens innerhalb der
nächsten 800 km (500 Meilen) durchführen
lassen.
HINWEIS:
• Die Ölwechsel-Meldung wird nicht abhän-
gig von der Zeitspanne seit dem letzten
Ölwechsel angezeigt. Nach 6 Monaten
seit dem letzten Ölwechsel sollte das Öl
im Fahrzeug auch dann gewechselt wer-
den, wenn die Anzeige NICHT aufleuchtet. •
Wechseln Sie das Motoröl häufiger, wenn
Sie Ihr Fahrzeug längere Zeit im Gelände-
betrieb nutzen.
• Die Ölwechselintervalle dürfen unter kei-
nen Umständen 12.000 km oder 6 Monate
überschreiten, je nachdem, was zuerst
eintritt.
Nach Abschluss des planmäßigen Ölwechsels
wird die Ölwechsel-Anzeige in Ihrer Vertrags-
werkstatt zurückgestellt. Wenn dieser planmä-
ßige Ölwechsel in einer anderen Werkstatt als
Ihrer Vertragswerkstatt durchgeführt wird, kann
die Anzeige mithilfe der unter Infodisplay
(EVIC) in Instrumententafel beschriebenen
Schritte zurückgestellt werden.
Bei jedem Tanken
• Den Ölstand des Motors ca. fünf Minuten
nach dem Abstellen des Motors prüfen. Zur
Prüfung des Ölstands das Fahrzeug auf
waagerechtem Untergrund abstellen, um ei-
nen ausreichend genauen Wert zu erhalten.
Erst wenn der Ölstand auf dem Peilstab bis
zur Markierung ADD oder MIN oder darunter
abgesunken ist, ist Öl nachzufüllen. •
Den Füllstand im Scheibenwaschbehälter
prüfen. Falls notwendig, Wasser und Reini-
ger nachfüllen.
Einmal im Monat
• Den Reifendruck prüfen und die Reifen auf
Anzeichen für außergewöhnlichen Ver-
schleiß oder Beschädigungen prüfen.
• Batterie prüfen. Batteriepole und Polklem-
men bei Bedarf reinigen und nachziehen.
• Prüfen Sie folgende Füllstände und korrigie-
ren Sie diese bei Bedarf: Kühlmittel-
Ausgleichsbehälter, Hauptbremszylinder,
Vorratsbehälter/Servolenkung und Getriebe
(nur bei 5.7L-Motor).
• Die gesamte Beleuchtungsanlage und alle
anderen Stromverbraucher auf einwandfreie
Funktion prüfen.
350

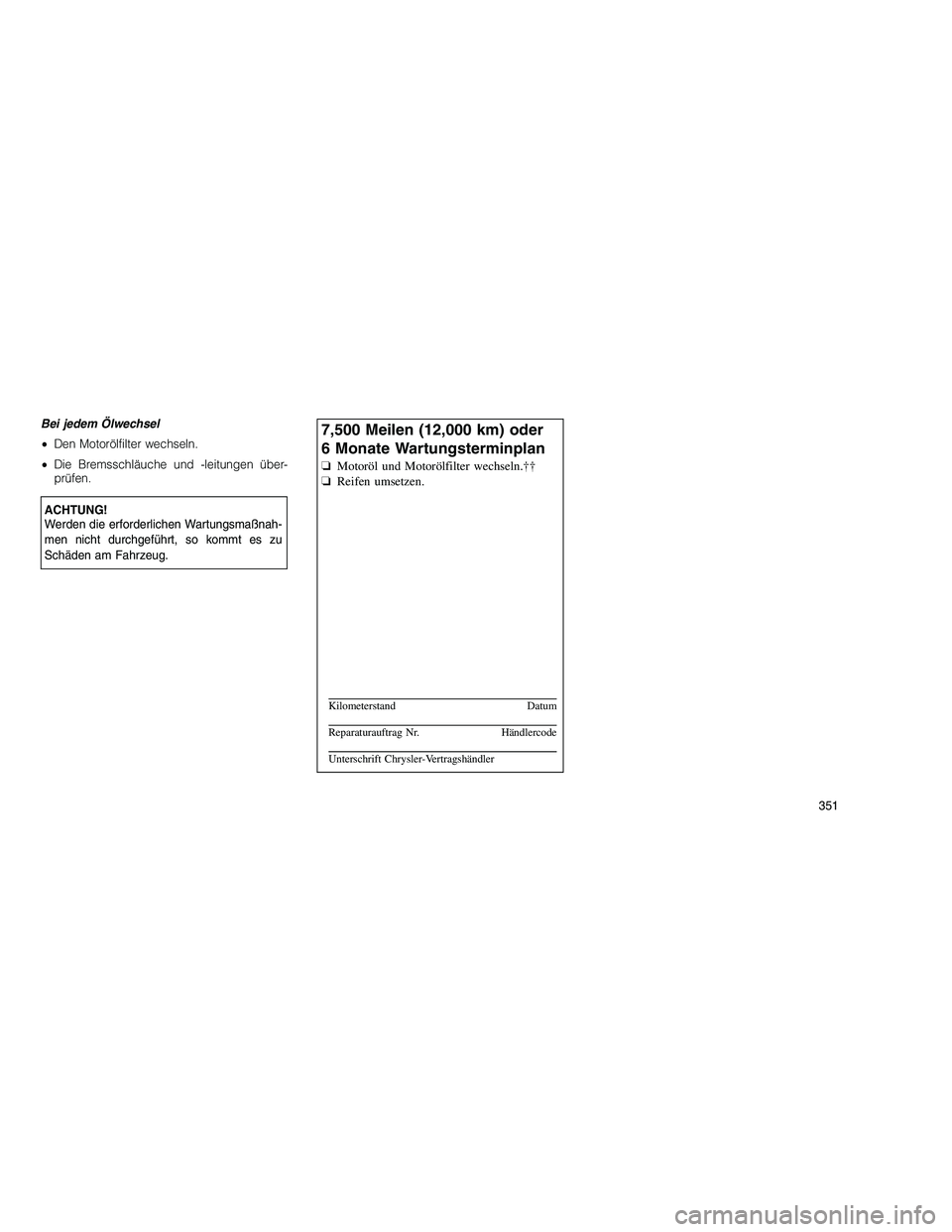

Bei jedem Ölwechsel
•Den Motorölfilter wechseln.
• Die Bremsschläuche und -leitungen über-
prüfen.
ACHTUNG!
Werden die erforderlichen Wartungsmaßnah-
men nicht durchgeführt, so kommt es zu
Schäden am Fahrzeug.
7,500 Meilen (12,000 km) oder
6 Monate Wartungsterminplan
❏ Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
351

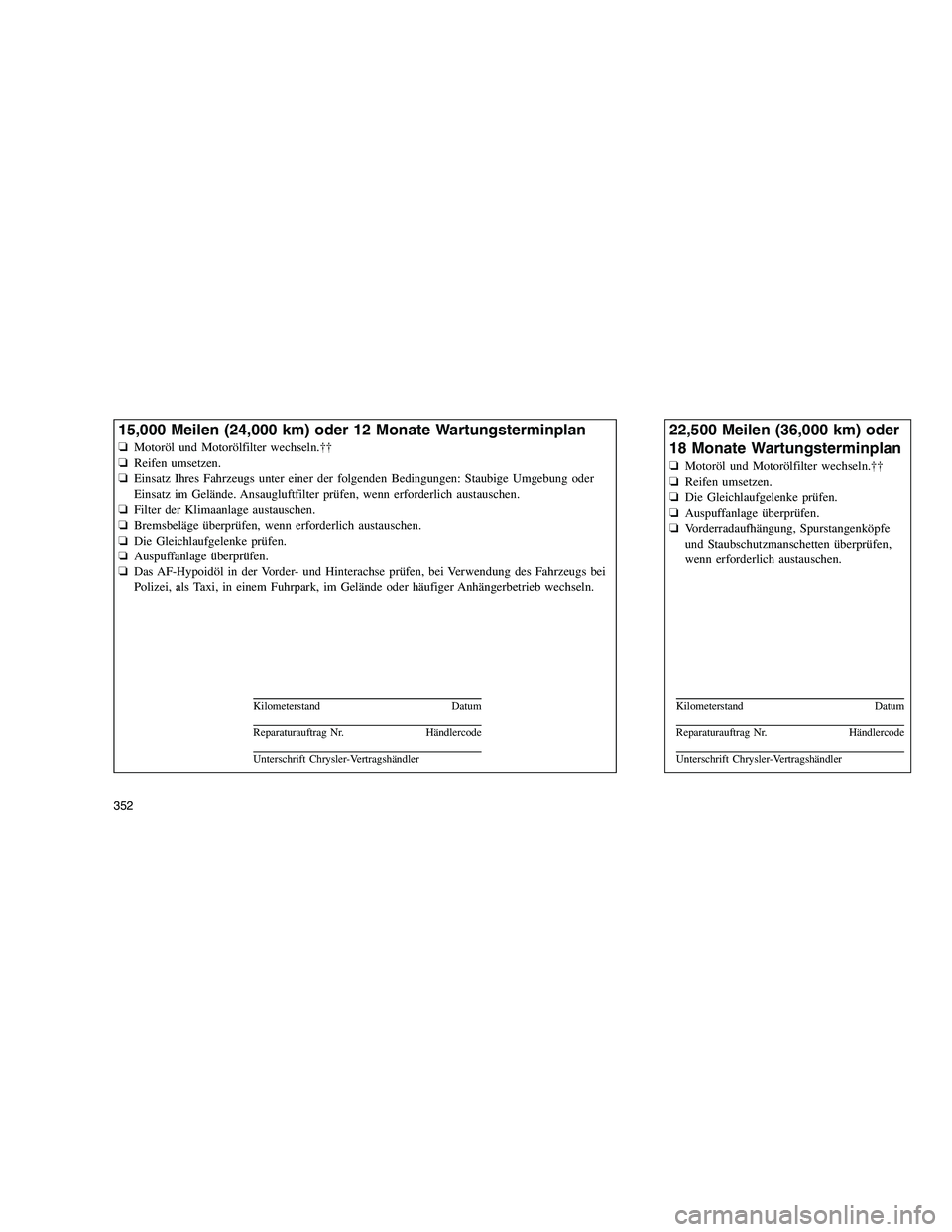

15,000 Meilen (24,000 km) oder 12 Monate Wartungsterminplan
❏Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
❏ Einsatz Ihres Fahrzeugs unter einer der folgenden Bedingungen: Staubige Umgebung oder
Einsatz im Gelände. Ansaugluftfilter prüfen, wenn erforderlich austauschen.
❏ Filter der Klimaanlage austauschen.
❏ Bremsbeläge überprüfen, wenn erforderlich austauschen.
❏ Die Gleichlaufgelenke prüfen.
❏ Auspuffanlage überprüfen.
❏ Das AF-Hypoidöl in der Vorder- und Hinterachse prüfen, bei Verwendung des Fahrzeugs bei
Polizei, als Taxi, in einem Fuhrpark, im Gelände oder häufiger Anhängerbetrieb wechseln.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
22,500 Meilen (36,000 km) oder
18 Monate Wartungsterminplan
❏ Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
❏ Die Gleichlaufgelenke prüfen.
❏ Auspuffanlage überprüfen.
❏ Vorderradaufhängung, Spurstangenköpfe
und Staubschutzmanschetten überprüfen,
wenn erforderlich austauschen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
352

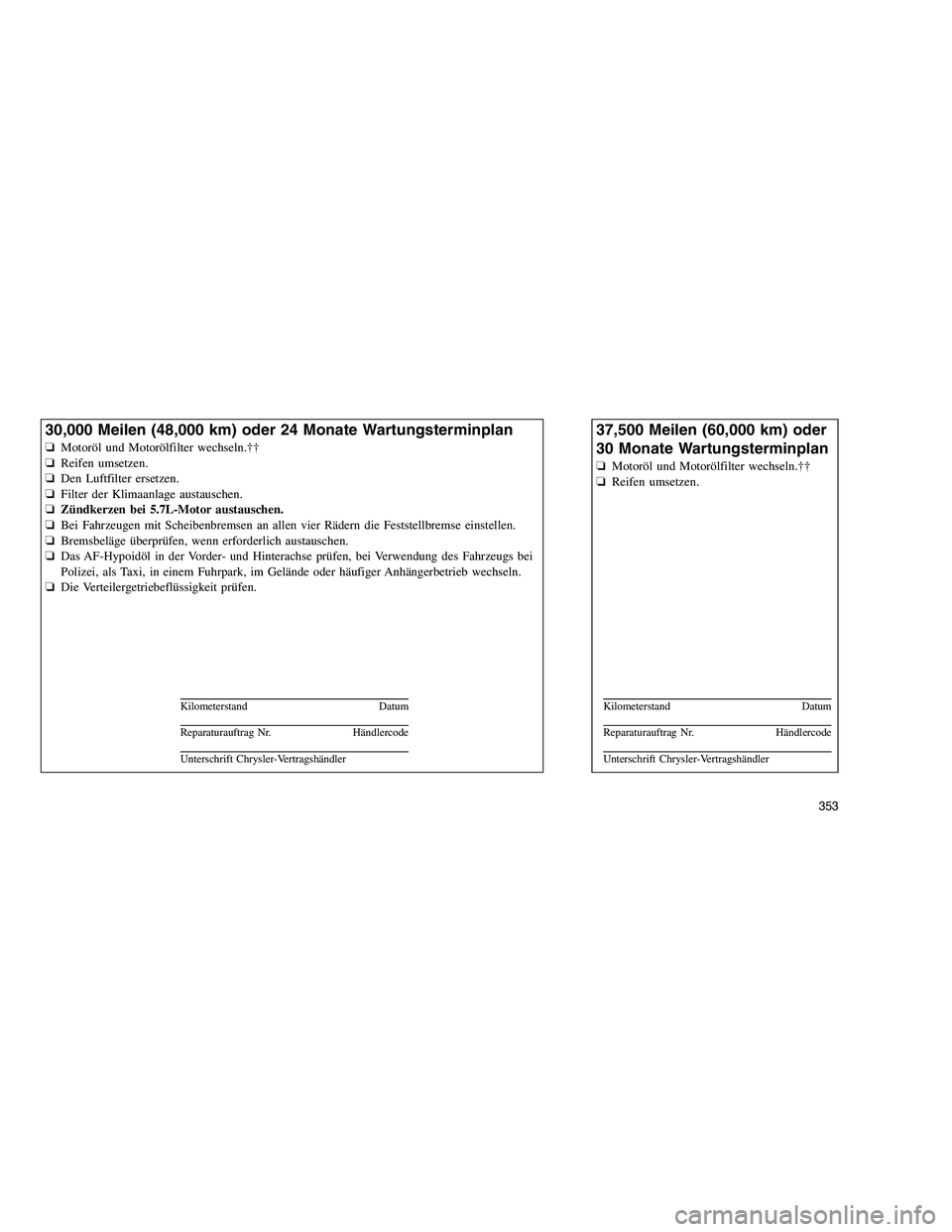

30,000 Meilen (48,000 km) oder 24 Monate Wartungsterminplan
❏Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
❏ Den Luftfilter ersetzen.
❏ Filter der Klimaanlage austauschen.
❏ Zündkerzen bei 5.7L-Motor austauschen.
❏ Bei Fahrzeugen mit Scheibenbremsen an allen vier Rädern die Feststellbremse einstellen.
❏ Bremsbeläge überprüfen, wenn erforderlich austauschen.
❏ Das AF-Hypoidöl in der Vorder- und Hinterachse prüfen, bei Verwendung des Fahrzeugs bei
Polizei, als Taxi, in einem Fuhrpark, im Gelände oder häufiger Anhängerbetrieb wechseln.
❏ Die Verteilergetriebeflüssigkeit prüfen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
37,500 Meilen (60,000 km) oder
30 Monate Wartungsterminplan
❏Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
353

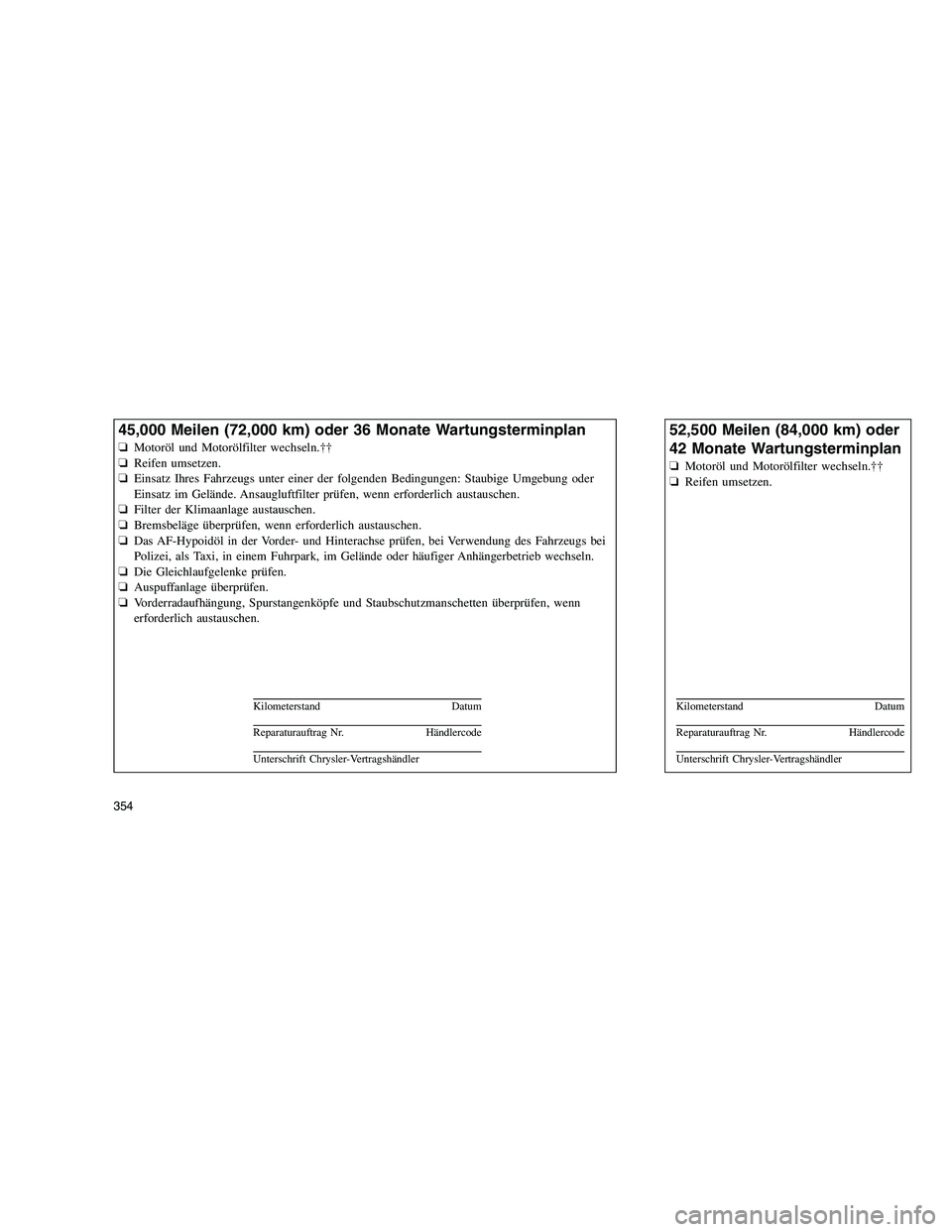

45,000 Meilen (72,000 km) oder 36 Monate Wartungsterminplan
❏Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
❏ Einsatz Ihres Fahrzeugs unter einer der folgenden Bedingungen: Staubige Umgebung oder
Einsatz im Gelände. Ansaugluftfilter prüfen, wenn erforderlich austauschen.
❏ Filter der Klimaanlage austauschen.
❏ Bremsbeläge überprüfen, wenn erforderlich austauschen.
❏ Das AF-Hypoidöl in der Vorder- und Hinterachse prüfen, bei Verwendung des Fahrzeugs bei
Polizei, als Taxi, in einem Fuhrpark, im Gelände oder häufiger Anhängerbetrieb wechseln.
❏ Die Gleichlaufgelenke prüfen.
❏ Auspuffanlage überprüfen.
❏ Vorderradaufhängung, Spurstangenköpfe und Staubschutzmanschetten überprüfen, wenn
erforderlich austauschen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
52,500 Meilen (84,000 km) oder
42 Monate Wartungsterminplan
❏ Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
354

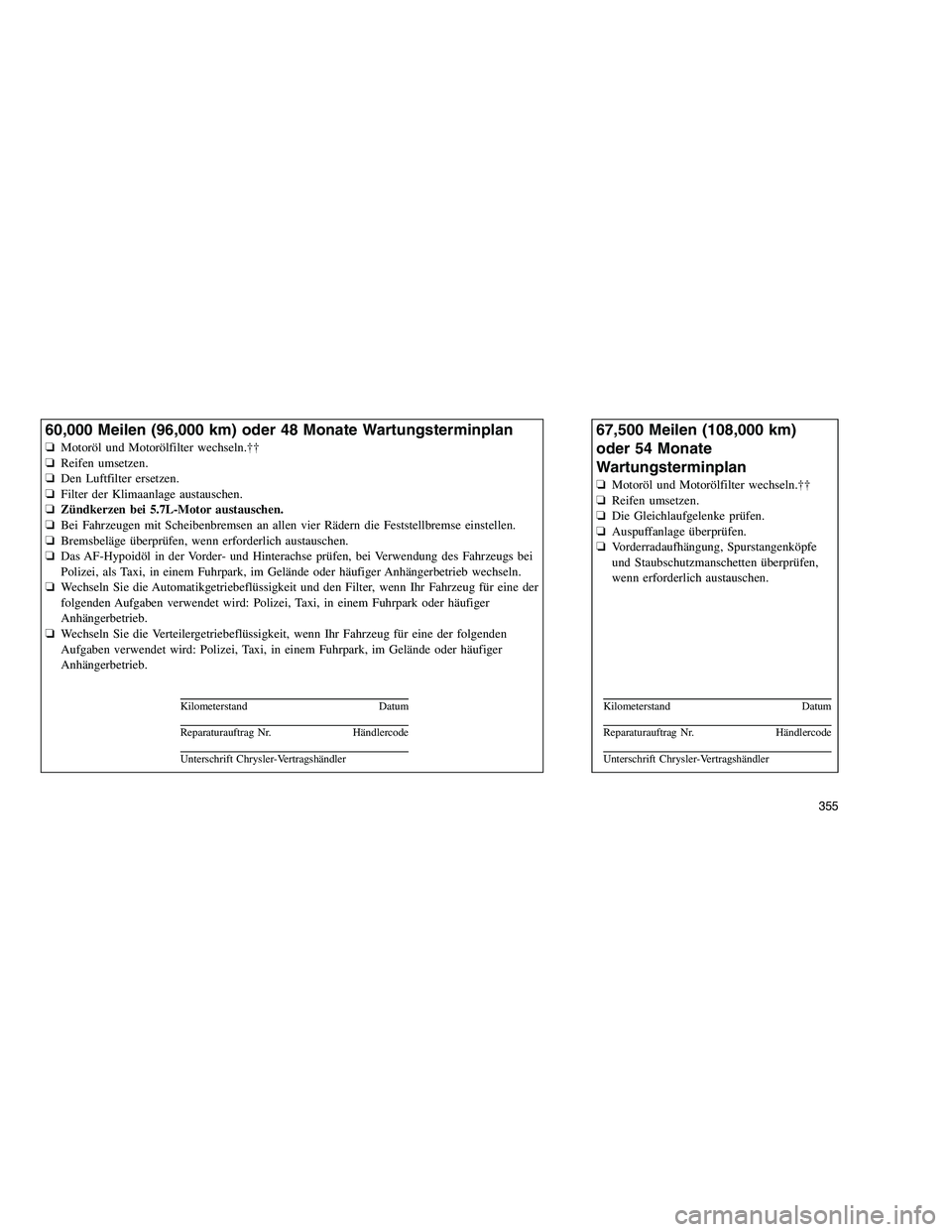

60,000 Meilen (96,000 km) oder 48 Monate Wartungsterminplan
❏Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
❏ Den Luftfilter ersetzen.
❏ Filter der Klimaanlage austauschen.
❏ Zündkerzen bei 5.7L-Motor austauschen.
❏ Bei Fahrzeugen mit Scheibenbremsen an allen vier Rädern die Feststellbremse einstellen.
❏ Bremsbeläge überprüfen, wenn erforderlich austauschen.
❏ Das AF-Hypoidöl in der Vorder- und Hinterachse prüfen, bei Verwendung des Fahrzeugs bei
Polizei, als Taxi, in einem Fuhrpark, im Gelände oder häufiger Anhängerbetrieb wechseln.
❏ Wechseln Sie die Automatikgetriebeflüssigkeit und den Filter, wenn Ihr Fahrzeug für eine der
folgenden Aufgaben verwendet wird: Polizei, Taxi, in einem Fuhrpark oder häufiger
Anhängerbetrieb.
❏ Wechseln Sie die Verteilergetriebeflüssigkeit, wenn Ihr Fahrzeug für eine der folgenden
Aufgaben verwendet wird: Polizei, Taxi, in einem Fuhrpark, im Gelände oder häufiger
Anhängerbetrieb.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
67,500 Meilen (108,000 km)
oder 54 Monate
Wartungsterminplan
❏ Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
❏ Die Gleichlaufgelenke prüfen.
❏ Auspuffanlage überprüfen.
❏ Vorderradaufhängung, Spurstangenköpfe
und Staubschutzmanschetten überprüfen,
wenn erforderlich austauschen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
355

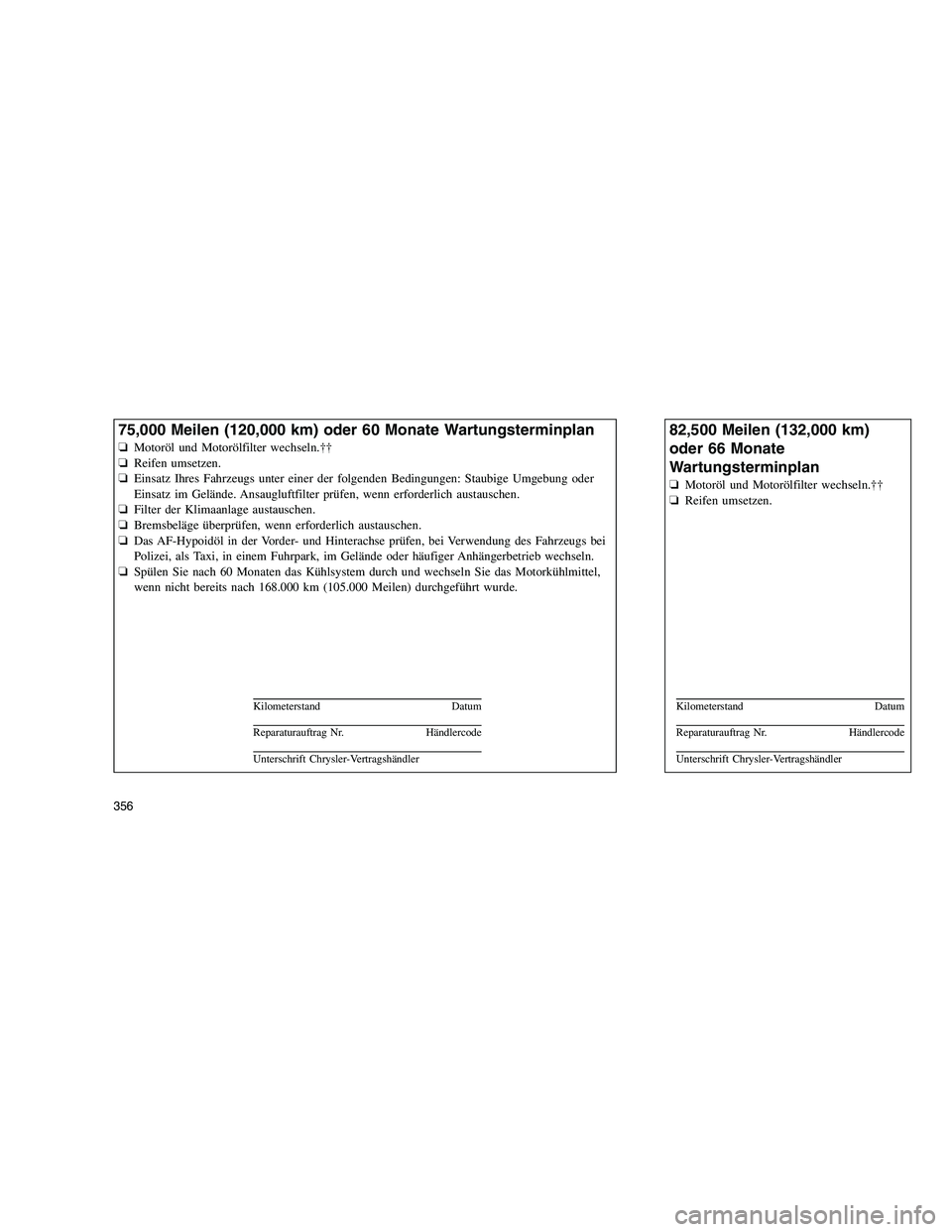

75,000 Meilen (120,000 km) oder 60 Monate Wartungsterminplan
❏Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
❏ Einsatz Ihres Fahrzeugs unter einer der folgenden Bedingungen: Staubige Umgebung oder
Einsatz im Gelände. Ansaugluftfilter prüfen, wenn erforderlich austauschen.
❏ Filter der Klimaanlage austauschen.
❏ Bremsbeläge überprüfen, wenn erforderlich austauschen.
❏ Das AF-Hypoidöl in der Vorder- und Hinterachse prüfen, bei Verwendung des Fahrzeugs bei
Polizei, als Taxi, in einem Fuhrpark, im Gelände oder häufiger Anhängerbetrieb wechseln.
❏ Spülen Sie nach 60 Monaten das Kühlsystem durch und wechseln Sie das Motorkühlmittel,
wenn nicht bereits nach 168.000 km (105.000 Meilen) durchgeführt wurde.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
82,500 Meilen (132,000 km)
oder 66 Monate
Wartungsterminplan
❏ Motoröl und Motorölfilter wechseln.††
❏ Reifen umsetzen.
Kilometerstand Datum
Reparaturauftrag Nr. Händlercode
Unterschrift Chrysler-Vertragshändler
356
