sensor JEEP GRAND CHEROKEE 2010 Instructieboek (in Dutch)

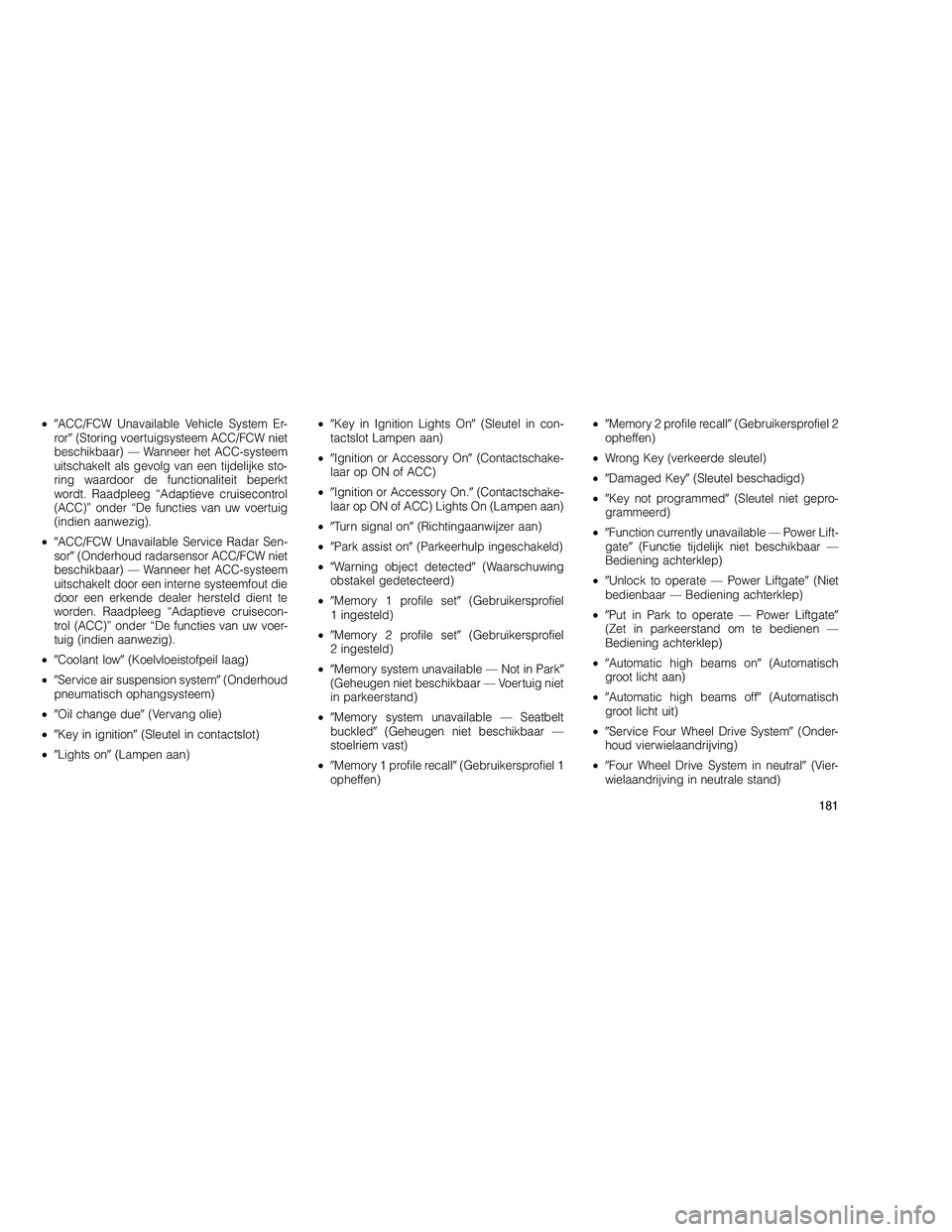

•ACC/FCW Unavailable Vehicle System Er-
ror (Storing voertuigsysteem ACC/FCW niet
beschikbaar) — Wanneer het ACC-systeem
uitschakelt als gevolg van een tijdelijke sto-
ring waardoor de functionaliteit beperkt
wordt. Raadpleeg “Adaptieve cruisecontrol
(ACC)” onder “De functies van uw voertuig
(indien aanwezig).
• ACC/FCW Unavailable Service Radar Sen-
sor (Onderhoud radarsensor ACC/FCW niet
beschikbaar) — Wanneer het ACC-systeem
uitschakelt door een interne systeemfout die
door een erkende dealer hersteld dient te
worden. Raadpleeg “Adaptieve cruisecon-
trol (ACC)” onder “De functies van uw voer-
tuig (indien aanwezig).
• Coolant low (Koelvloeistofpeil laag)
• Service air suspension system (Onderhoud
pneumatisch ophangsysteem)
• Oil change due (Vervang olie)
• Key in ignition (Sleutel in contactslot)
• Lights on (Lampen aan) •
Key in Ignition Lights On (Sleutel in con-
tactslot Lampen aan)
• Ignition or Accessory On (Contactschake-
laar op ON of ACC)
• Ignition or Accessory On. (Contactschake-
laar op ON of ACC) Lights On (Lampen aan)
• Turn signal on (Richtingaanwijzer aan)
• Park assist on (Parkeerhulp ingeschakeld)
• Warning object detected (Waarschuwing
obstakel gedetecteerd)
• Memory 1 profile set (Gebruikersprofiel
1 ingesteld)
• Memory 2 profile set (Gebruikersprofiel
2 ingesteld)
• Memory system unavailable — Not in Park
(Geheugen niet beschikbaar — Voertuig niet
in parkeerstand)
• Memory system unavailable — Seatbelt
buckled (Geheugen niet beschikbaar —
stoelriem vast)
• Memory 1 profile recall
 (Gebruikersprofiel 1
opheffen) •
Memory 2 profile recall (Gebruikersprofiel 2
opheffen)
• Wrong Key (verkeerde sleutel)
• Damaged Key (Sleutel beschadigd)
• Key not programmed (Sleutel niet gepro-
grammeerd)
• Function currently unavailable — Power Lift-
gate (Functie tijdelijk niet beschikbaar —
Bediening achterklep)
• Unlock to operate — Power Liftgate (Niet
bedienbaar — Bediening achterklep)
• Put in Park to operate — Power Liftgate
(Zet in parkeerstand om te bedienen —
Bediening achterklep)
• Automatic high beams on (Automatisch
groot licht aan)
• Automatic high beams off (Automatisch
groot licht uit)
• Service Four Wheel Drive System (Onder-
houd vierwielaandrijving)
• Four Wheel Drive System in neutral (Vier-
wielaandrijving in neutrale stand)
181

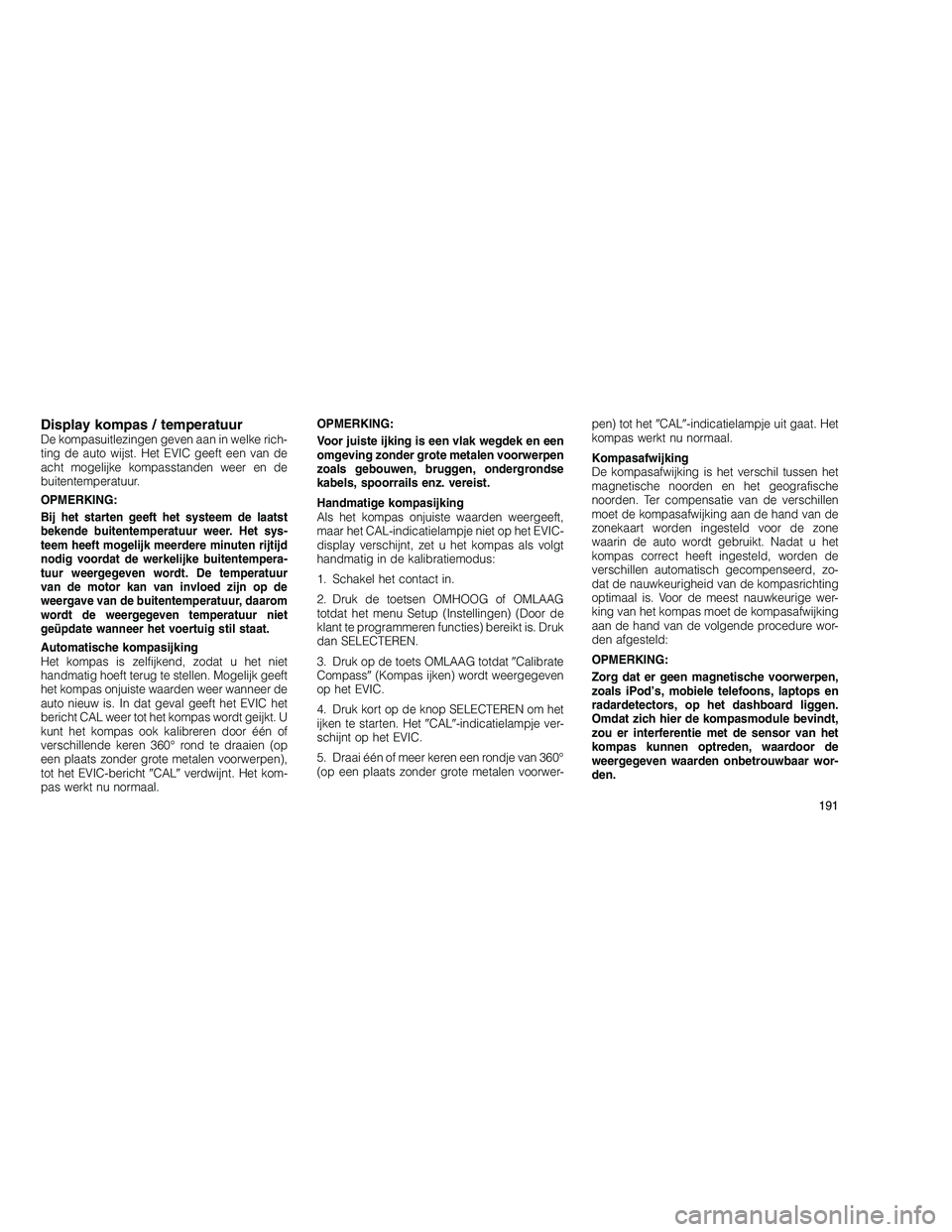

Display kompas / temperatuurDe kompasuitlezingen geven aan in welke rich-
ting de auto wijst. Het EVIC geeft een van de
acht mogelijke kompasstanden weer en de
buitentemperatuur.
OPMERKING:
Bij het starten geeft het systeem de laatst
bekende buitentemperatuur weer. Het sys-
teem heeft mogelijk meerdere minuten rijtijd
nodig voordat de werkelijke buitentempera-
tuur weergegeven wordt. De temperatuur
van de motor kan van invloed zijn op de
weergave van de buitentemperatuur, daarom
wordt de weergegeven temperatuur niet
geüpdate wanneer het voertuig stil staat.
Automatische kompasijking
Het kompas is zelfijkend, zodat u het niet
handmatig hoeft terug te stellen. Mogelijk geeft
het kompas onjuiste waarden weer wanneer de
auto nieuw is. In dat geval geeft het EVIC het
bericht CAL weer tot het kompas wordt geijkt. U
kunt het kompas ook kalibreren door één of
verschillende keren 360° rond te draaien (op
een plaats zonder grote metalen voorwerpen),
tot het EVIC-berichtCAL verdwijnt. Het kom-
pas werkt nu normaal. OPMERKING:
Voor juiste ijking is een vlak wegdek en een
omgeving zonder grote metalen voorwerpen
zoals gebouwen, bruggen, ondergrondse
kabels, spoorrails enz. vereist.
Handmatige kompasijking
Als het kompas onjuiste waarden weergeeft,
maar het CAL-indicatielampje niet op het EVIC-
display verschijnt, zet u het kompas als volgt
handmatig in de kalibratiemodus:
1. Schakel het contact in.
2. Druk de toetsen OMHOOG of OMLAAG
totdat het menu Setup (Instellingen) (Door de
klant te programmeren functies) bereikt is. Druk
dan SELECTEREN.
3. Druk op de toets OMLAAG totdat
Calibrate
Compass (Kompas ijken) wordt weergegeven
op het EVIC.
4. Druk kort op de knop SELECTEREN om het
ijken te starten. Het CAL -indicatielampje ver-
schijnt op het EVIC.
5. Draai één of meer keren een rondje van 360°
(op een plaats zonder grote metalen voorwer- pen) tot het
CAL -indicatielampje uit gaat. Het
kompas werkt nu normaal.
Kompasafwijking
De kompasafwijking is het verschil tussen het
magnetische noorden en het geografische
noorden. Ter compensatie van de verschillen
moet de kompasafwijking aan de hand van de
zonekaart worden ingesteld voor de zone
waarin de auto wordt gebruikt. Nadat u het
kompas correct heeft ingesteld, worden de
verschillen automatisch gecompenseerd, zo-
dat de nauwkeurigheid van de kompasrichting
optimaal is. Voor de meest nauwkeurige wer-
king van het kompas moet de kompasafwijking
aan de hand van de volgende procedure wor-
den afgesteld:
OPMERKING:
Zorg dat er geen magnetische voorwerpen,
zoals iPod’s, mobiele telefoons, laptops en
radardetectors, op het dashboard liggen.
Omdat zich hier de kompasmodule bevindt,
zou er interferentie met de sensor van het
kompas kunnen optreden, waardoor de
weergegeven waarden onbetrouwbaar wor-
den.
191

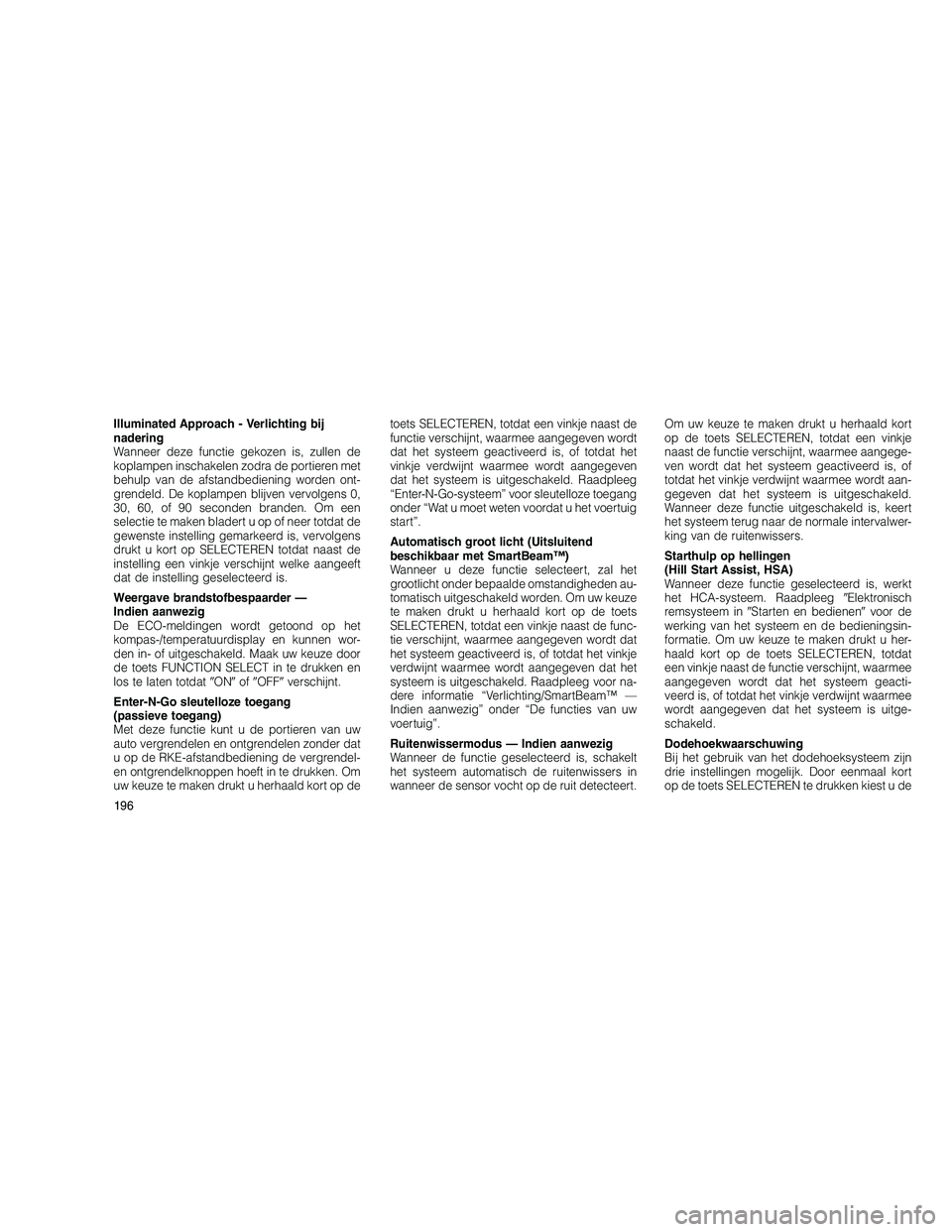

Illuminated Approach - Verlichting bij
nadering
Wanneer deze functie gekozen is, zullen de
koplampen inschakelen zodra de portieren met
behulp van de afstandbediening worden ont-
grendeld. De koplampen blijven vervolgens 0,
30, 60, of 90 seconden branden. Om een
selectie te maken bladert u op of neer totdat de
gewenste instelling gemarkeerd is, vervolgens
drukt u kort op SELECTEREN totdat naast de
instelling een vinkje verschijnt welke aangeeft
dat de instelling geselecteerd is.
Weergave brandstofbespaarder —
Indien aanwezig
De ECO-meldingen wordt getoond op het
kompas-/temperatuurdisplay en kunnen wor-
den in- of uitgeschakeld. Maak uw keuze door
de toets FUNCTION SELECT in te drukken en
los te laten totdatON of OFF verschijnt.
Enter-N-Go sleutelloze toegang
(passieve toegang)
Met deze functie kunt u de portieren van uw
auto vergrendelen en ontgrendelen zonder dat
u op de RKE-afstandbediening de vergrendel-
en ontgrendelknoppen hoeft in te drukken. Om
uw keuze te maken drukt u herhaald kort op de toets SELECTEREN, totdat een vinkje naast de
functie verschijnt, waarmee aangegeven wordt
dat het systeem geactiveerd is, of totdat het
vinkje verdwijnt waarmee wordt aangegeven
dat het systeem is uitgeschakeld. Raadpleeg
“Enter-N-Go-systeem” voor sleutelloze toegang
onder “Wat u moet weten voordat u het voertuig
start”.
Automatisch groot licht (Uitsluitend
beschikbaar met SmartBeam™)
Wanneer u deze functie selecteert, zal het
grootlicht onder bepaalde omstandigheden au-
tomatisch uitgeschakeld worden. Om uw keuze
te maken drukt u herhaald kort op de toets
SELECTEREN, totdat een vinkje naast de func-
tie verschijnt, waarmee aangegeven wordt dat
het systeem geactiveerd is, of totdat het vinkje
verdwijnt waarmee wordt aangegeven dat het
systeem is uitgeschakeld. Raadpleeg voor na-
dere informatie “Verlichting/SmartBeam™ —
Indien aanwezig” onder “De functies van uw
voertuig”.
Ruitenwissermodus — Indien aanwezig
Wanneer de functie geselecteerd is, schakelt
het systeem automatisch de ruitenwissers in
wanneer de sensor vocht op de ruit detecteert.Om uw keuze te maken drukt u herhaald kort
op de toets SELECTEREN, totdat een vinkje
naast de functie verschijnt, waarmee aangege-
ven wordt dat het systeem geactiveerd is, of
totdat het vinkje verdwijnt waarmee wordt aan-
gegeven dat het systeem is uitgeschakeld.
Wanneer deze functie uitgeschakeld is, keert
het systeem terug naar de normale intervalwer-
king van de ruitenwissers.
Starthulp op hellingen
(Hill Start Assist, HSA)
Wanneer deze functie geselecteerd is, werkt
het HCA-systeem. Raadpleeg
Elektronisch
remsysteem in Starten en bedienen voor de
werking van het systeem en de bedieningsin-
formatie. Om uw keuze te maken drukt u her-
haald kort op de toets SELECTEREN, totdat
een vinkje naast de functie verschijnt, waarmee
aangegeven wordt dat het systeem geacti-
veerd is, of totdat het vinkje verdwijnt waarmee
wordt aangegeven dat het systeem is uitge-
schakeld.
Dodehoekwaarschuwing
Bij het gebruik van het dodehoeksysteem zijn
drie instellingen mogelijk. Door eenmaal kort
op de toets SELECTEREN te drukken kiest u de
196

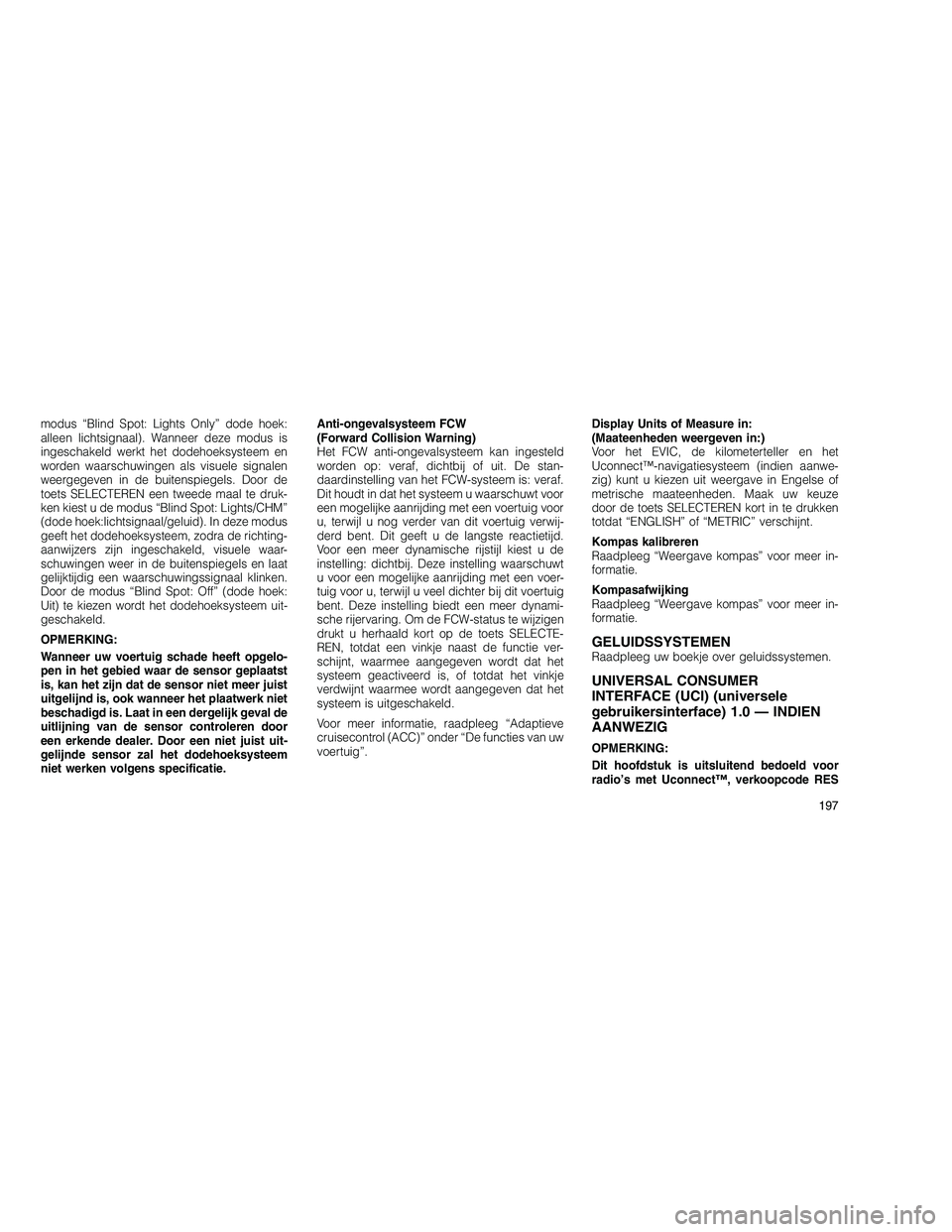

modus “Blind Spot: Lights Only” dode hoek:
alleen lichtsignaal). Wanneer deze modus is
ingeschakeld werkt het dodehoeksysteem en
worden waarschuwingen als visuele signalen
weergegeven in de buitenspiegels. Door de
toets SELECTEREN een tweede maal te druk-
ken kiest u de modus “Blind Spot: Lights/CHM”
(dode hoek:lichtsignaal/geluid). In deze modus
geeft het dodehoeksysteem, zodra de richting-
aanwijzers zijn ingeschakeld, visuele waar-
schuwingen weer in de buitenspiegels en laat
gelijktijdig een waarschuwingssignaal klinken.
Door de modus “Blind Spot: Off” (dode hoek:
Uit) te kiezen wordt het dodehoeksysteem uit-
geschakeld.
OPMERKING:
Wanneer uw voertuig schade heeft opgelo-
pen in het gebied waar de sensor geplaatst
is, kan het zijn dat de sensor niet meer juist
uitgelijnd is, ook wanneer het plaatwerk niet
beschadigd is. Laat in een dergelijk geval de
uitlijning van de sensor controleren door
een erkende dealer. Door een niet juist uit-
gelijnde sensor zal het dodehoeksysteem
niet werken volgens specificatie.Anti-ongevalsysteem FCW
(Forward Collision Warning)
Het FCW anti-ongevalsysteem kan ingesteld
worden op: veraf, dichtbij of uit. De stan-
daardinstelling van het FCW-systeem is: veraf.
Dit houdt in dat het systeem u waarschuwt voor
een mogelijke aanrijding met een voertuig voor
u, terwijl u nog verder van dit voertuig verwij-
derd bent. Dit geeft u de langste reactietijd.
Voor een meer dynamische rijstijl kiest u de
instelling: dichtbij. Deze instelling waarschuwt
u voor een mogelijke aanrijding met een voer-
tuig voor u, terwijl u veel dichter bij dit voertuig
bent. Deze instelling biedt een meer dynami-
sche rijervaring. Om de FCW-status te wijzigen
drukt u herhaald kort op de toets SELECTE-
REN, totdat een vinkje naast de functie ver-
schijnt, waarmee aangegeven wordt dat het
systeem geactiveerd is, of totdat het vinkje
verdwijnt waarmee wordt aangegeven dat het
systeem is uitgeschakeld.
Voor meer informatie, raadpleeg “Adaptieve
cruisecontrol (ACC)” onder “De functies van uw
voertuig”.
Display Units of Measure in:
(Maateenheden weergeven in:)
Voor het EVIC, de kilometerteller en het
Uconnect™-navigatiesysteem (indien aanwe-
zig) kunt u kiezen uit weergave in Engelse of
metrische maateenheden. Maak uw keuze
door de toets SELECTEREN kort in te drukken
totdat “ENGLISH” of “METRIC” verschijnt.
Kompas kalibreren
Raadpleeg “Weergave kompas” voor meer in-
formatie.
Kompasafwijking
Raadpleeg “Weergave kompas” voor meer in-
formatie.
GELUIDSSYSTEMENRaadpleeg uw boekje over geluidssystemen.
UNIVERSAL CONSUMER
INTERFACE (UCI) (universele
gebruikersinterface) 1.0 — INDIEN
AANWEZIG
OPMERKING:
Dit hoofdstuk is uitsluitend bedoeld voor
radio’s met Uconnect™, verkoopcode RES
197

oorspronkelijke modus weer terugzetten
door de ESC OFF-schakelaar kort in te druk-
ken. Dit kan wanneer het voertuig in bewe-
ging is.
4WD lage gearing
Partial Off (Gedeeltelijk uit)
Dit is de normale bedrijfsmodus voor ESC in
4WD LOW. Wanneer het voertuig wordt gestart
in 4WD LOW (lage gearing), of wanneer de
tussenbak (indien aanwezig) van 4WD HIGH
(hoge gearing) of van NEUTRAL naar 4WD
LOW (lage gearing) wordt geschakeld, staat
het ESC-systeem in de standPartial Off (Ge-
deeltelijk uit).
Antislingerregeling (TSC)TSC gebruikt sensors in de auto om op te
merken als de aanhanger meer dan normaal
slingert en voert de nodige acties uit om het
slingeren te stoppen. Het systeem kan de
kracht van de motor verminderen en de rem
van de betrokken wiel(en) aanschakelen om
het slingeren van de aanhanger tegen te gaan.
TSC wordt automatisch aangeschakeld als het
merkt dat de aanhanger meer dan normaal
slingert. De bestuurder hoeft niets te doen. Let wel op dat TSC niet het slingeren van alle
aanhangers kan stoppen. Wees altijd voorzich-
tig als u een aanhanger trekt en volg de aan-
bevelingen voor het disselgewicht van de aan-
hanger. Raadpleeg “Het trekken van een
aanhanger” onder “Starten en bedienen” voor
meer informatie. Wanneer het TSC-systeem ac-
tief is, knippert het indicatie-/storingslampje
ESC. Het is mogelijk dat het motorvermogen
verminderd wordt en u voelt misschien dat de
remmen voor individuele wielen worden aange-
trokken in een poging om het slingeren van de
aanhanger te stoppen. Wanneer het ESC-
systeem in de modus “Partial Off” (Gedeeltelijk
uit) staat is het TSC-systeem uitgeschakeld.WAARSCHUWING!
Als TSC wordt aangeschakeld tijdens het
rijden, verminder dan de snelheid van de
auto, stop op de dichtstbijzijnde veilige plaats
en verander de lading van de aanhanger om
een einde te maken aan het slingeren van de
aanhanger.
Starthulp op hellingen
(Hill Start Assist, HSA)
Het HSA-systeem is ontworpen om de bestuur-
der te helpen bij het starten van de auto als
deze op een helling is stilgezet. HSA handhaaft
gedurende een korte periode dezelfde rem-
druk als die de bestuurder heeft gebruikt nadat
de bestuurder zijn of haar voet van het rempe-
daal heeft gehaald. Als de bestuurder geen
gas geeft tijdens deze korte periode, zal het
systeem de remdruk loslaten en de auto zal
dan de heuvel afrollen. Het systeem laat de
remdruk los in verhouding tot de hoeveelheid
gas die gegeven wordt als de auto in de
bedoelde rijrichting begint te rijden.
Criteria voor aanslaan HSA
Aan de volgende criteria moet voldaan zijn
voordat de HSA aanslaat:
•
De auto moet stilstaan.
• De auto moet op een helling met een hel-
lingsgraad van 6% of meer staan.
249

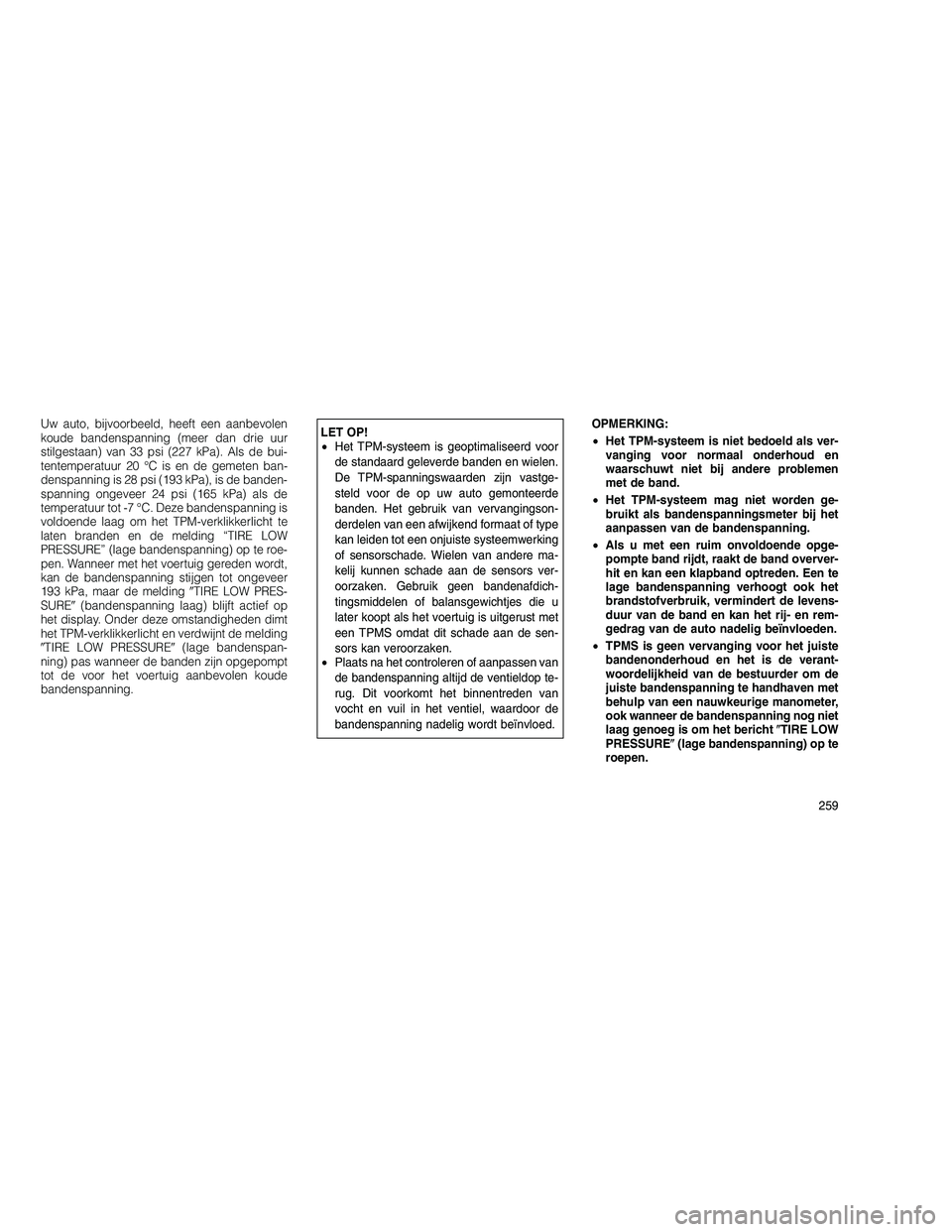

Uw auto, bijvoorbeeld, heeft een aanbevolen
koude bandenspanning (meer dan drie uur
stilgestaan) van 33 psi (227 kPa). Als de bui-
tentemperatuur 20 °C is en de gemeten ban-
denspanning is 28 psi (193 kPa), is de banden-
spanning ongeveer 24 psi (165 kPa) als de
temperatuur tot -7 °C. Deze bandenspanning is
voldoende laag om het TPM-verklikkerlicht te
laten branden en de melding “TIRE LOW
PRESSURE” (lage bandenspanning) op te roe-
pen. Wanneer met het voertuig gereden wordt,
kan de bandenspanning stijgen tot ongeveer
193 kPa, maar de meldingTIRE LOW PRES-
SURE (bandenspanning laag) blijft actief op
het display. Onder deze omstandigheden dimt
het TPM-verklikkerlicht en verdwijnt de melding
 TIRE LOW PRESSURE (lage bandenspan-
ning) pas wanneer de banden zijn opgepompt
tot de voor het voertuig aanbevolen koude
bandenspanning.LET OP!
• Het TPM-systeem is geoptimaliseerd voor
de standaard geleverde banden en wielen.
De TPM-spanningswaarden zijn vastge-
steld voor de op uw auto gemonteerde
banden. Het gebruik van vervangingson-
derdelen van een afwijkend formaat of type
kan leiden tot een onjuiste systeemwerking
of sensorschade. Wielen van andere ma-
kelij kunnen schade aan de sensors ver-
oorzaken. Gebruik geen bandenafdich-
tingsmiddelen of balansgewichtjes die u
later koopt als het voertuig is uitgerust met
een TPMS omdat dit schade aan de sen-
sors kan veroorzaken.
• Plaats na het controleren of aanpassen van
de bandenspanning altijd de ventieldop te-
rug. Dit voorkomt het binnentreden van
vocht en vuil in het ventiel, waardoor de
bandenspanning nadelig wordt beïnvloed. OPMERKING:
•
Het TPM-systeem is niet bedoeld als ver-
vanging voor normaal onderhoud en
waarschuwt niet bij andere problemen
met de band.
• Het TPM-systeem mag niet worden ge-
bruikt als bandenspanningsmeter bij het
aanpassen van de bandenspanning.
• Als u met een ruim onvoldoende opge-
pompte band rijdt, raakt de band overver-
hit en kan een klapband optreden. Een te
lage bandenspanning verhoogt ook het
brandstofverbruik, vermindert de levens-
duur van de band en kan het rij- en rem-
gedrag van de auto nadelig beïnvloeden.
• TPMS is geen vervanging voor het juiste
bandenonderhoud en het is de verant-
woordelijkheid van de bestuurder om de
juiste bandenspanning te handhaven met
behulp van een nauwkeurige manometer,
ook wanneer de bandenspanning nog niet
laag genoeg is om het bericht TIRE LOW
PRESSURE (lage bandenspanning) op te
roepen.
259

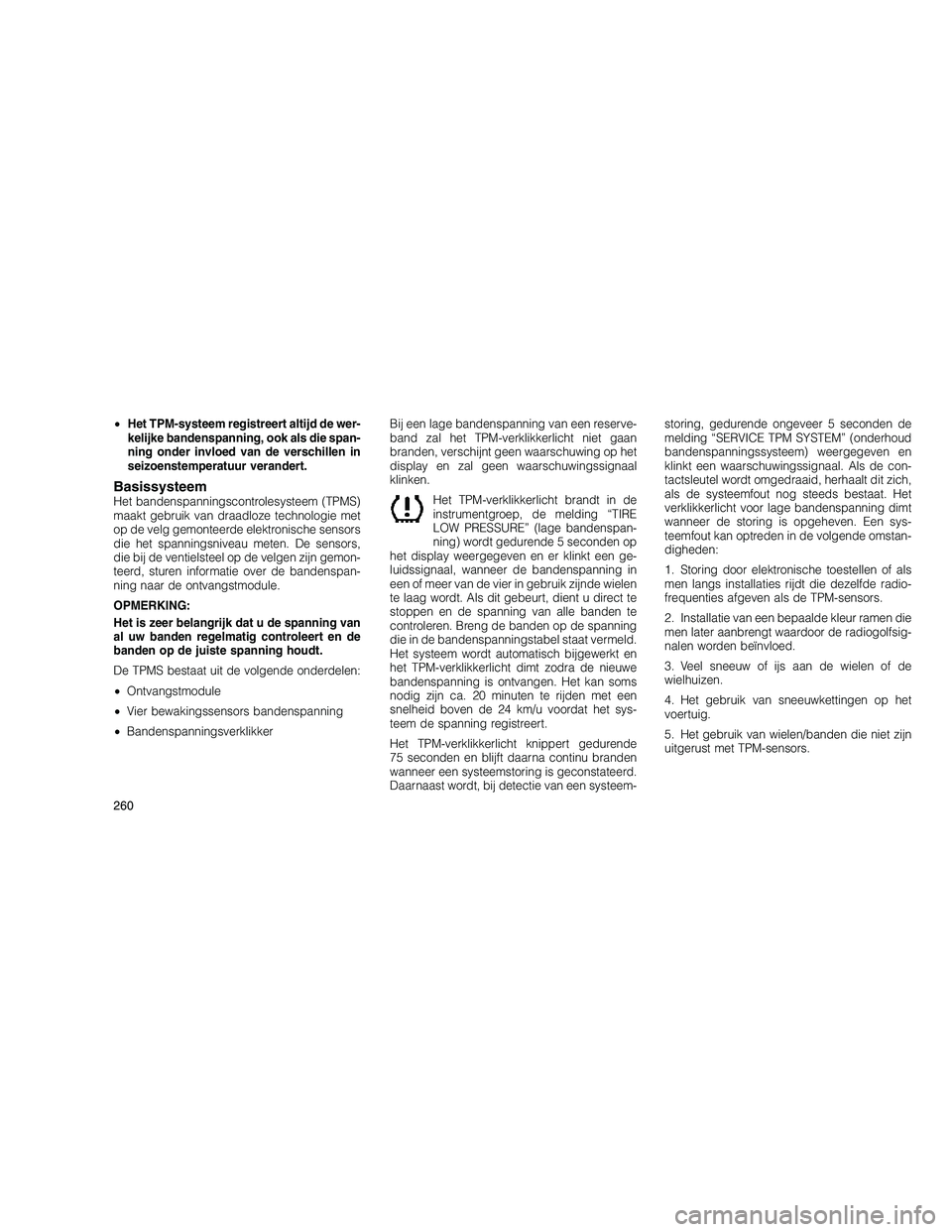

•Het TPM-systeem registreert altijd de wer-
kelijke bandenspanning, ook als die span-
ning onder invloed van de verschillen in
seizoenstemperatuur verandert.
BasissysteemHet bandenspanningscontrolesysteem (TPMS)
maakt gebruik van draadloze technologie met
op de velg gemonteerde elektronische sensors
die het spanningsniveau meten. De sensors,
die bij de ventielsteel op de velgen zijn gemon-
teerd, sturen informatie over de bandenspan-
ning naar de ontvangstmodule.
OPMERKING:
Het is zeer belangrijk dat u de spanning van
al uw banden regelmatig controleert en de
banden op de juiste spanning houdt.
De TPMS bestaat uit de volgende onderdelen:
• Ontvangstmodule
• Vier bewakingssensors bandenspanning
• Bandenspanningsverklikker Bij een lage bandenspanning van een reserve-
band zal het TPM-verklikkerlicht niet gaan
branden, verschijnt geen waarschuwing op het
display en zal geen waarschuwingssignaal
klinken.
Het TPM-verklikkerlicht brandt in de
instrumentgroep, de melding “TIRE
LOW PRESSURE” (lage bandenspan-
ning) wordt gedurende 5 seconden op
het display weergegeven en er klinkt een ge-
luidssignaal, wanneer de bandenspanning in
een of meer van de vier in gebruik zijnde wielen
te laag wordt. Als dit gebeurt, dient u direct te
stoppen en de spanning van alle banden te
controleren. Breng de banden op de spanning
die in de bandenspanningstabel staat vermeld.
Het systeem wordt automatisch bijgewerkt en
het TPM-verklikkerlicht dimt zodra de nieuwe
bandenspanning is ontvangen. Het kan soms
nodig zijn ca. 20 minuten te rijden met een
snelheid boven de 24 km/u voordat het sys-
teem de spanning registreert.
Het TPM-verklikkerlicht knippert gedurende
75 seconden en blijft daarna continu branden
wanneer een systeemstoring is geconstateerd.
Daarnaast wordt, bij detectie van een systeem- storing, gedurende ongeveer 5 seconden de
melding “SERVICE TPM SYSTEM” (onderhoud
bandenspanningssysteem) weergegeven en
klinkt een waarschuwingssignaal. Als de con-
tactsleutel wordt omgedraaid, herhaalt dit zich,
als de systeemfout nog steeds bestaat. Het
verklikkerlicht voor lage bandenspanning dimt
wanneer de storing is opgeheven. Een sys-
teemfout kan optreden in de volgende omstan-
digheden:
1. Storing door elektronische toestellen of als
men langs installaties rijdt die dezelfde radio-
frequenties afgeven als de TPM-sensors.
2. Installatie van een bepaalde kleur ramen die
men later aanbrengt waardoor de radiogolfsig-
nalen worden beïnvloed.
3. Veel sneeuw of ijs aan de wielen of de
wielhuizen.
4. Het gebruik van sneeuwkettingen op het
voertuig.
5. Het gebruik van wielen/banden die niet zijn
uitgerust met TPM-sensors.
260

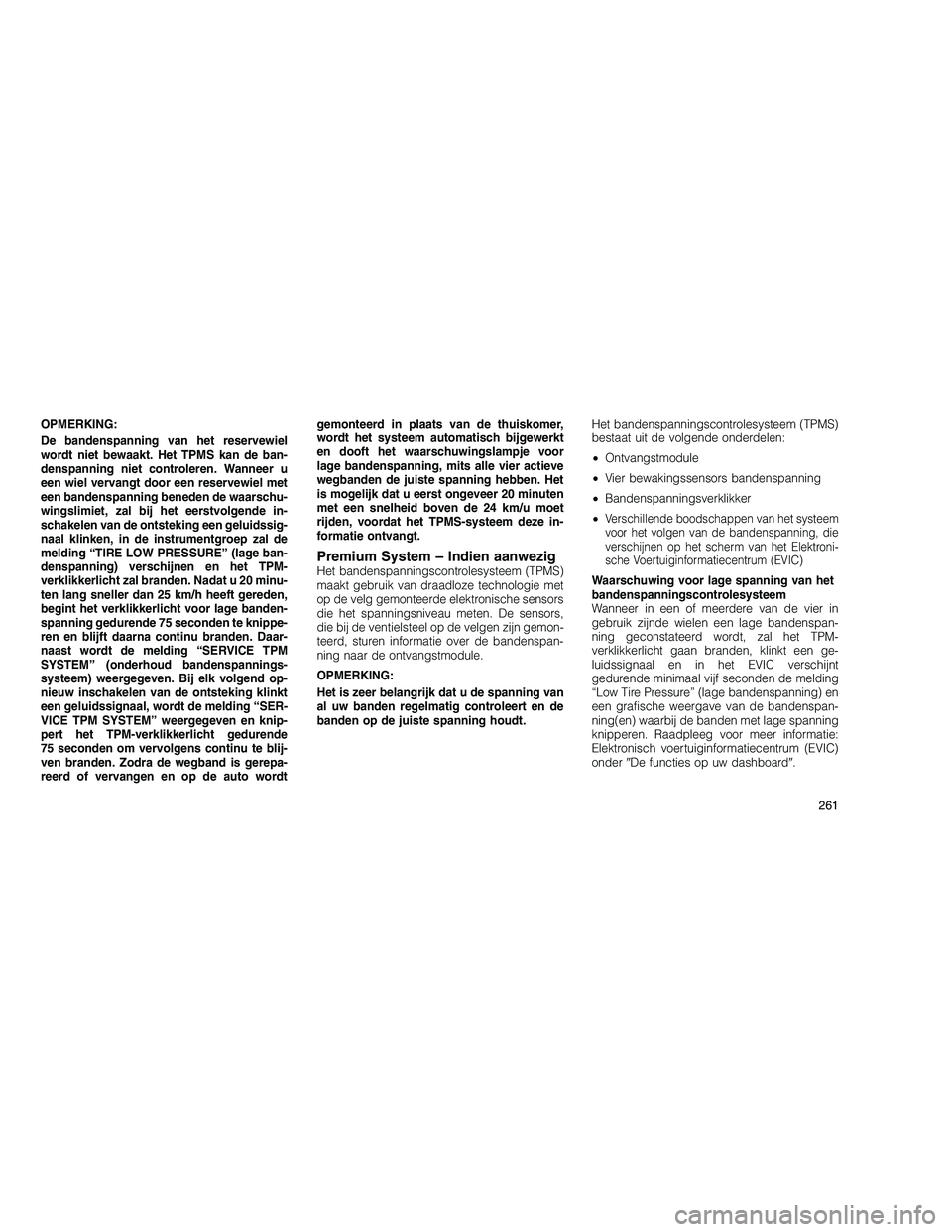

OPMERKING:
De bandenspanning van het reservewiel
wordt niet bewaakt. Het TPMS kan de ban-
denspanning niet controleren. Wanneer u
een wiel vervangt door een reservewiel met
een bandenspanning beneden de waarschu-
wingslimiet, zal bij het eerstvolgende in-
schakelen van de ontsteking een geluidssig-
naal klinken, in de instrumentgroep zal de
melding “TIRE LOW PRESSURE” (lage ban-
denspanning) verschijnen en het TPM-
verklikkerlicht zal branden. Nadat u 20 minu-
ten lang sneller dan 25 km/h heeft gereden,
begint het verklikkerlicht voor lage banden-
spanning gedurende 75 seconden te knippe-
ren en blijft daarna continu branden. Daar-
naast wordt de melding “SERVICE TPM
SYSTEM” (onderhoud bandenspannings-
systeem) weergegeven. Bij elk volgend op-
nieuw inschakelen van de ontsteking klinkt
een geluidssignaal, wordt de melding “SER-
VICE TPM SYSTEM” weergegeven en knip-
pert het TPM-verklikkerlicht gedurende
75 seconden om vervolgens continu te blij-
ven branden. Zodra de wegband is gerepa-
reerd of vervangen en op de auto wordtgemonteerd in plaats van de thuiskomer,
wordt het systeem automatisch bijgewerkt
en dooft het waarschuwingslampje voor
lage bandenspanning, mits alle vier actieve
wegbanden de juiste spanning hebben. Het
is mogelijk dat u eerst ongeveer 20 minuten
met een snelheid boven de 24 km/u moet
rijden, voordat het TPMS-systeem deze in-
formatie ontvangt.
Premium System – Indien aanwezigHet bandenspanningscontrolesysteem (TPMS)
maakt gebruik van draadloze technologie met
op de velg gemonteerde elektronische sensors
die het spanningsniveau meten. De sensors,
die bij de ventielsteel op de velgen zijn gemon-
teerd, sturen informatie over de bandenspan-
ning naar de ontvangstmodule.
OPMERKING:
Het is zeer belangrijk dat u de spanning van
al uw banden regelmatig controleert en de
banden op de juiste spanning houdt.
Het bandenspanningscontrolesysteem (TPMS)
bestaat uit de volgende onderdelen:
•
Ontvangstmodule
• Vier bewakingssensors bandenspanning
• Bandenspanningsverklikker
•
Verschillende boodschappen van het systeem
voor het volgen van de bandenspanning, die
verschijnen op het scherm van het Elektroni-
sche Voertuiginformatiecentrum (EVIC)
Waarschuwing voor lage spanning van het
bandenspanningscontrolesysteem
Wanneer in een of meerdere van de vier in
gebruik zijnde wielen een lage bandenspan-
ning geconstateerd wordt, zal het TPM-
verklikkerlicht gaan branden, klinkt een ge-
luidssignaal en in het EVIC verschijnt
gedurende minimaal vijf seconden de melding
“Low Tire Pressure” (lage bandenspanning) en
een grafische weergave van de bandenspan-
ning(en) waarbij de banden met lage spanning
knipperen. Raadpleeg voor meer informatie:
Elektronisch voertuiginformatiecentrum (EVIC)
onder De functies op uw dashboard .
261

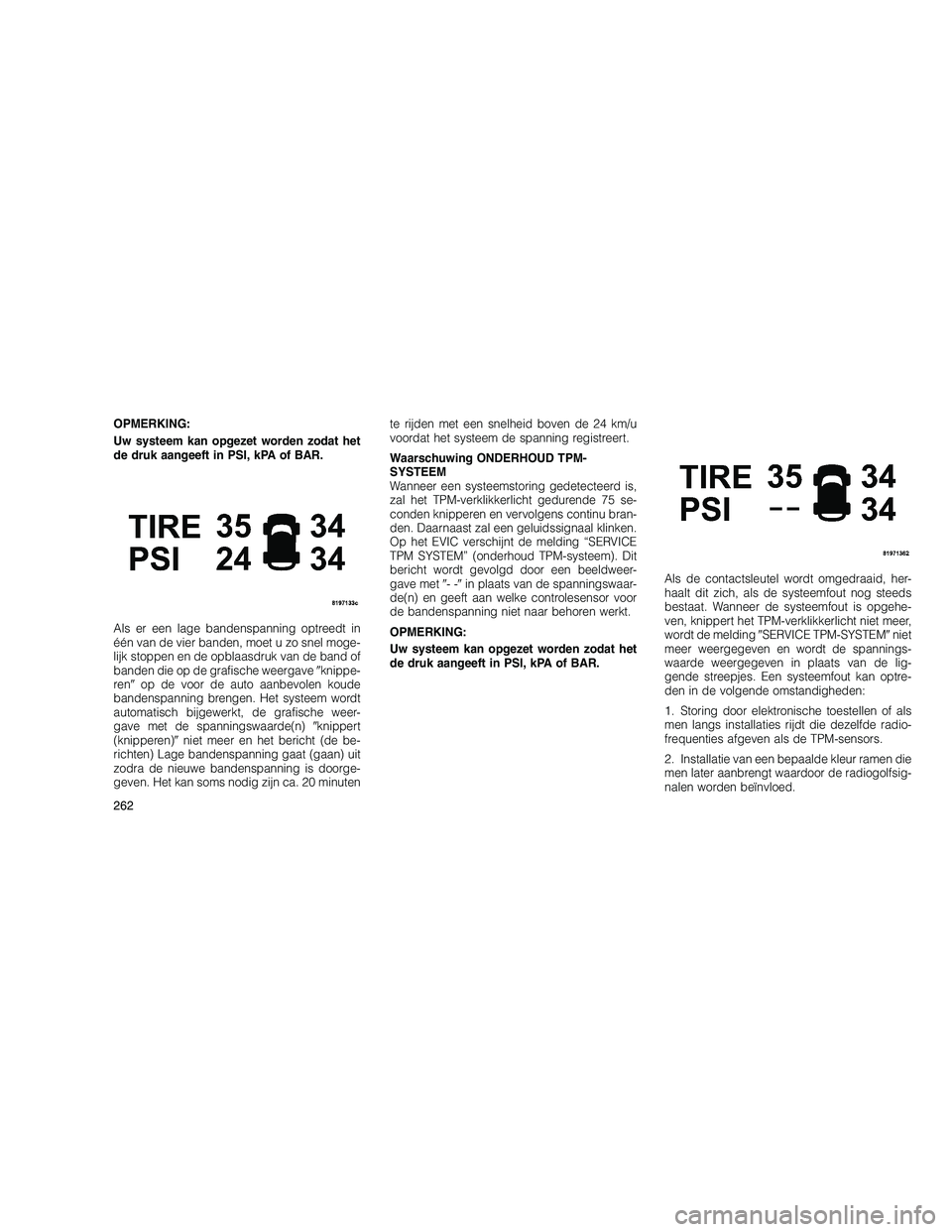

OPMERKING:
Uw systeem kan opgezet worden zodat het
de druk aangeeft in PSI, kPA of BAR.
Als er een lage bandenspanning optreedt in
één van de vier banden, moet u zo snel moge-
lijk stoppen en de opblaasdruk van de band of
banden die op de grafische weergaveknippe-
ren op de voor de auto aanbevolen koude
bandenspanning brengen. Het systeem wordt
automatisch bijgewerkt, de grafische weer-
gave met de spanningswaarde(n) knippert
(knipperen) niet meer en het bericht (de be-
richten) Lage bandenspanning gaat (gaan) uit
zodra de nieuwe bandenspanning is doorge-
geven. Het kan soms nodig zijn ca. 20 minuten te rijden met een snelheid boven de 24 km/u
voordat het systeem de spanning registreert.
Waarschuwing ONDERHOUD TPM-
SYSTEEM
Wanneer een systeemstoring gedetecteerd is,
zal het TPM-verklikkerlicht gedurende 75 se-
conden knipperen en vervolgens continu bran-
den. Daarnaast zal een geluidssignaal klinken.
Op het EVIC verschijnt de melding “SERVICE
TPM SYSTEM” (onderhoud TPM-systeem). Dit
bericht wordt gevolgd door een beeldweer-
gave met
-- in plaats van de spanningswaar-
de(n) en geeft aan welke controlesensor voor
de bandenspanning niet naar behoren werkt.
OPMERKING:
Uw systeem kan opgezet worden zodat het
de druk aangeeft in PSI, kPA of BAR. Als de contactsleutel wordt omgedraaid, her-
haalt dit zich, als de systeemfout nog steeds
bestaat. Wanneer de systeemfout is opgehe-
ven, knippert het TPM-verklikkerlicht niet meer,
wordt de melding
SERVICE TPM-SYSTEM niet
meer weergegeven en wordt de spannings-
waarde weergegeven in plaats van de lig-
gende streepjes. Een systeemfout kan optre-
den in de volgende omstandigheden:
1. Storing door elektronische toestellen of als
men langs installaties rijdt die dezelfde radio-
frequenties afgeven als de TPM-sensors.
2. Installatie van een bepaalde kleur ramen die
men later aanbrengt waardoor de radiogolfsig-
nalen worden beïnvloed.
262

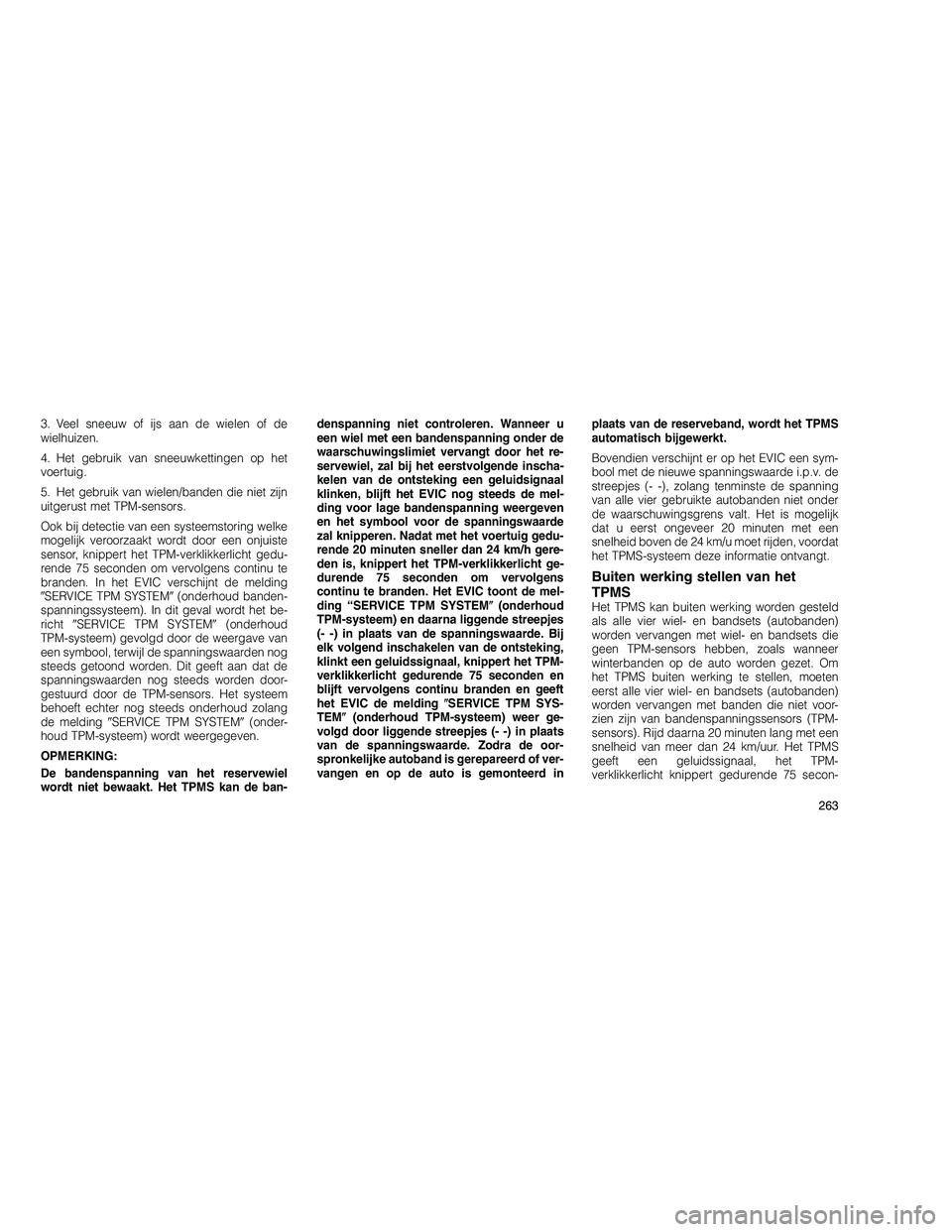

3. Veel sneeuw of ijs aan de wielen of de
wielhuizen.
4. Het gebruik van sneeuwkettingen op het
voertuig.
5. Het gebruik van wielen/banden die niet zijn
uitgerust met TPM-sensors.
Ook bij detectie van een systeemstoring welke
mogelijk veroorzaakt wordt door een onjuiste
sensor, knippert het TPM-verklikkerlicht gedu-
rende 75 seconden om vervolgens continu te
branden. In het EVIC verschijnt de melding
SERVICE TPM SYSTEM (onderhoud banden-
spanningssysteem). In dit geval wordt het be-
richt SERVICE TPM SYSTEM (onderhoud
TPM-systeem) gevolgd door de weergave van
een symbool, terwijl de spanningswaarden nog
steeds getoond worden. Dit geeft aan dat de
spanningswaarden nog steeds worden door-
gestuurd door de TPM-sensors. Het systeem
behoeft echter nog steeds onderhoud zolang
de melding SERVICE TPM SYSTEM (onder-
houd TPM-systeem) wordt weergegeven.
OPMERKING:
De bandenspanning van het reservewiel
wordt niet bewaakt. Het TPMS kan de ban- denspanning niet controleren. Wanneer u
een wiel met een bandenspanning onder de
waarschuwingslimiet vervangt door het re-
servewiel, zal bij het eerstvolgende inscha-
kelen van de ontsteking een geluidsignaal
klinken, blijft het EVIC nog steeds de mel-
ding voor lage bandenspanning weergeven
en het symbool voor de spanningswaarde
zal knipperen. Nadat met het voertuig gedu-
rende 20 minuten sneller dan 24 km/h gere-
den is, knippert het TPM-verklikkerlicht ge-
durende 75 seconden om vervolgens
continu te branden. Het EVIC toont de mel-
ding “SERVICE TPM SYSTEM
(onderhoud
TPM-systeem) en daarna liggende streepjes
(- -) in plaats van de spanningswaarde. Bij
elk volgend inschakelen van de ontsteking,
klinkt een geluidssignaal, knippert het TPM-
verklikkerlicht gedurende 75 seconden en
blijft vervolgens continu branden en geeft
het EVIC de melding SERVICE TPM SYS-
TEM (onderhoud TPM-systeem) weer ge-
volgd door liggende streepjes (- -) in plaats
van de spanningswaarde. Zodra de oor-
spronkelijke autoband is gerepareerd of ver-
vangen en op de auto is gemonteerd in plaats van de reserveband, wordt het TPMS
automatisch bijgewerkt.
Bovendien verschijnt er op het EVIC een sym-
bool met de nieuwe spanningswaarde i.p.v. de
streepjes (- -), zolang tenminste de spanning
van alle vier gebruikte autobanden niet onder
de waarschuwingsgrens valt. Het is mogelijk
dat u eerst ongeveer 20 minuten met een
snelheid boven de 24 km/u moet rijden, voordat
het TPMS-systeem deze informatie ontvangt.
Buiten werking stellen van het
TPMS
Het TPMS kan buiten werking worden gesteld
als alle vier wiel- en bandsets (autobanden)
worden vervangen met wiel- en bandsets die
geen TPM-sensors hebben, zoals wanneer
winterbanden op de auto worden gezet. Om
het TPMS buiten werking te stellen, moeten
eerst alle vier wiel- en bandsets (autobanden)
worden vervangen met banden die niet voor-
zien zijn van bandenspanningssensors (TPM-
sensors). Rijd daarna 20 minuten lang met een
snelheid van meer dan 24 km/uur. Het TPMS
geeft een geluidssignaal, het TPM-
verklikkerlicht knippert gedurende 75 secon-
263
