JEEP GRAND CHEROKEE 2019 Betriebsanleitung (in German)

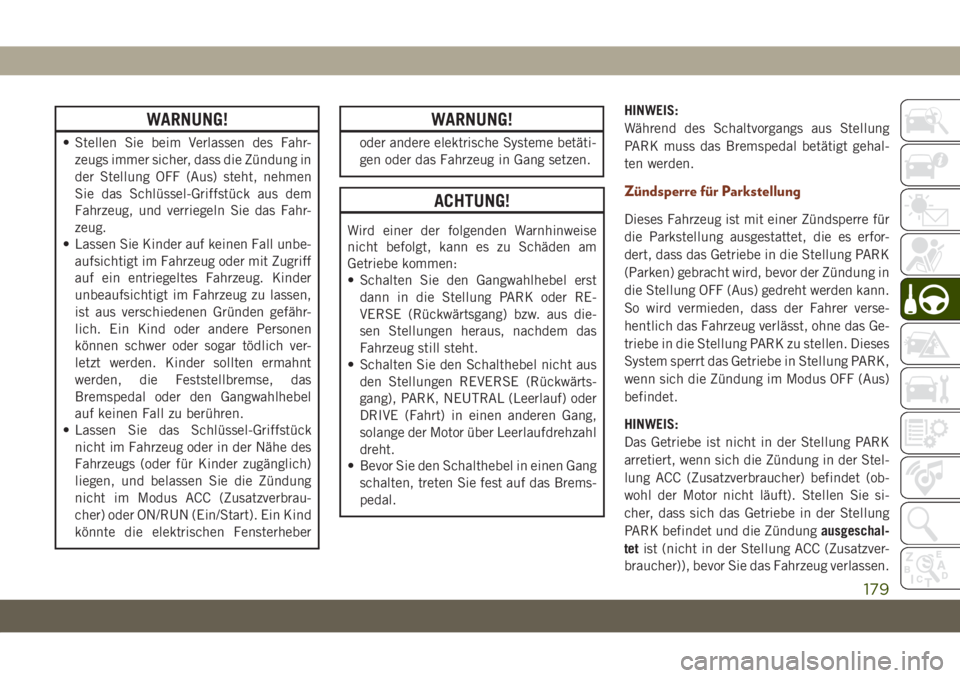

WARNUNG!
• Stellen Sie beim Verlassen des Fahr-
zeugs immer sicher, dass die Zündung in
der Stellung OFF (Aus) steht, nehmen
Sie das Schlüssel-Griffstück aus dem
Fahrzeug, und verriegeln Sie das Fahr-
zeug.
• Lassen Sie Kinder auf keinen Fall unbe-
aufsichtigt im Fahrzeug oder mit Zugriff
auf ein entriegeltes Fahrzeug. Kinder
unbeaufsichtigt im Fahrzeug zu lassen,
ist aus verschiedenen Gründen gefähr-
lich. Ein Kind oder andere Personen
können schwer oder sogar tödlich ver-
letzt werden. Kinder sollten ermahnt
werden, die Feststellbremse, das
Bremspedal oder den Gangwahlhebel
auf keinen Fall zu berühren.
• Lassen Sie das Schlüssel-Griffstück
nicht im Fahrzeug oder in der Nähe des
Fahrzeugs (oder für Kinder zugänglich)
liegen, und belassen Sie die Zündung
nicht im Modus ACC (Zusatzverbrau-
cher) oder ON/RUN (Ein/Start). Ein Kind
könnte die elektrischen Fensterheber
WARNUNG!
oder andere elektrische Systeme betäti-
gen oder das Fahrzeug in Gang setzen.
ACHTUNG!
Wird einer der folgenden Warnhinweise
nicht befolgt, kann es zu Schäden am
Getriebe kommen:
• Schalten Sie den Gangwahlhebel erst
dann in die Stellung PARK oder RE-
VERSE (Rückwärtsgang) bzw. aus die-
sen Stellungen heraus, nachdem das
Fahrzeug still steht.
• Schalten Sie den Schalthebel nicht aus
den Stellungen REVERSE (Rückwärts-
gang), PARK, NEUTRAL (Leerlauf) oder
DRIVE (Fahrt) in einen anderen Gang,
solange der Motor über Leerlaufdrehzahl
dreht.
• Bevor Sie den Schalthebel in einen Gang
schalten, treten Sie fest auf das Brems-
pedal.HINWEIS:
Während des Schaltvorgangs aus Stellung
PARK muss das Bremspedal betätigt gehal-
ten werden.
Zündsperre für Parkstellung
Dieses Fahrzeug ist mit einer Zündsperre für
die Parkstellung ausgestattet, die es erfor-
dert, dass das Getriebe in die Stellung PARK
(Parken) gebracht wird, bevor der Zündung in
die Stellung OFF (Aus) gedreht werden kann.
So wird vermieden, dass der Fahrer verse-
hentlich das Fahrzeug verlässt, ohne das Ge-
triebe in die Stellung PARK zu stellen. Dieses
System sperrt das Getriebe in Stellung PARK,
wenn sich die Zündung im Modus OFF (Aus)
befindet.
HINWEIS:
Das Getriebe ist nicht in der Stellung PARK
arretiert, wenn sich die Zündung in der Stel-
lung ACC (Zusatzverbraucher) befindet (ob-
wohl der Motor nicht läuft). Stellen Sie si-
cher, dass sich das Getriebe in der Stellung
PARK befindet und die Zündungausgeschal-
tetist (nicht in der Stellung ACC (Zusatzver-
braucher)), bevor Sie das Fahrzeug verlassen.
179

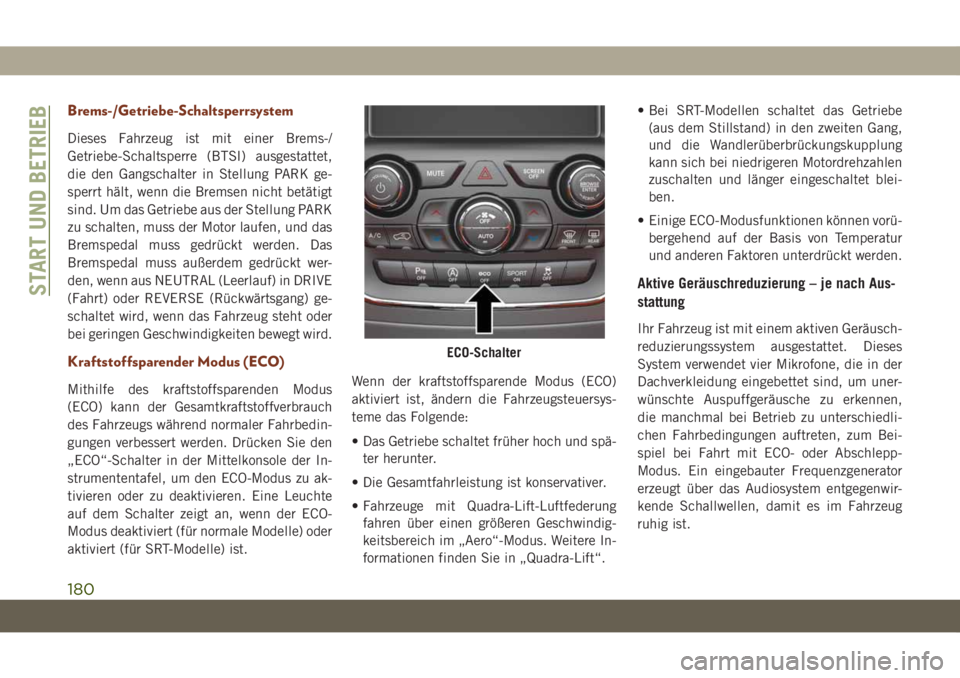

Brems-/Getriebe-Schaltsperrsystem
Dieses Fahrzeug ist mit einer Brems-/
Getriebe-Schaltsperre (BTSI) ausgestattet,
die den Gangschalter in Stellung PARK ge-
sperrt hält, wenn die Bremsen nicht betätigt
sind. Um das Getriebe aus der Stellung PARK
zu schalten, muss der Motor laufen, und das
Bremspedal muss gedrückt werden. Das
Bremspedal muss außerdem gedrückt wer-
den, wenn aus NEUTRAL (Leerlauf) in DRIVE
(Fahrt) oder REVERSE (Rückwärtsgang) ge-
schaltet wird, wenn das Fahrzeug steht oder
bei geringen Geschwindigkeiten bewegt wird.
Kraftstoffsparender Modus (ECO)
Mithilfe des kraftstoffsparenden Modus
(ECO) kann der Gesamtkraftstoffverbrauch
des Fahrzeugs während normaler Fahrbedin-
gungen verbessert werden. Drücken Sie den
„ECO“-Schalter in der Mittelkonsole der In-
strumententafel, um den ECO-Modus zu ak-
tivieren oder zu deaktivieren. Eine Leuchte
auf dem Schalter zeigt an, wenn der ECO-
Modus deaktiviert (für normale Modelle) oder
aktiviert (für SRT-Modelle) ist.Wenn der kraftstoffsparende Modus (ECO)
aktiviert ist, ändern die Fahrzeugsteuersys-
teme das Folgende:
• Das Getriebe schaltet früher hoch und spä-
ter herunter.
• Die Gesamtfahrleistung ist konservativer.
• Fahrzeuge mit Quadra-Lift-Luftfederung
fahren über einen größeren Geschwindig-
keitsbereich im „Aero“-Modus. Weitere In-
formationen finden Sie in „Quadra-Lift“.• Bei SRT-Modellen schaltet das Getriebe
(aus dem Stillstand) in den zweiten Gang,
und die Wandlerüberbrückungskupplung
kann sich bei niedrigeren Motordrehzahlen
zuschalten und länger eingeschaltet blei-
ben.
• Einige ECO-Modusfunktionen können vorü-
bergehend auf der Basis von Temperatur
und anderen Faktoren unterdrückt werden.
Aktive Geräuschreduzierung – je nach Aus-
stattung
Ihr Fahrzeug ist mit einem aktiven Geräusch-
reduzierungssystem ausgestattet. Dieses
System verwendet vier Mikrofone, die in der
Dachverkleidung eingebettet sind, um uner-
wünschte Auspuffgeräusche zu erkennen,
die manchmal bei Betrieb zu unterschiedli-
chen Fahrbedingungen auftreten, zum Bei-
spiel bei Fahrt mit ECO- oder Abschlepp-
Modus. Ein eingebauter Frequenzgenerator
erzeugt über das Audiosystem entgegenwir-
kende Schallwellen, damit es im Fahrzeug
ruhig ist.
ECO-Schalter
START UND BETRIEB
180

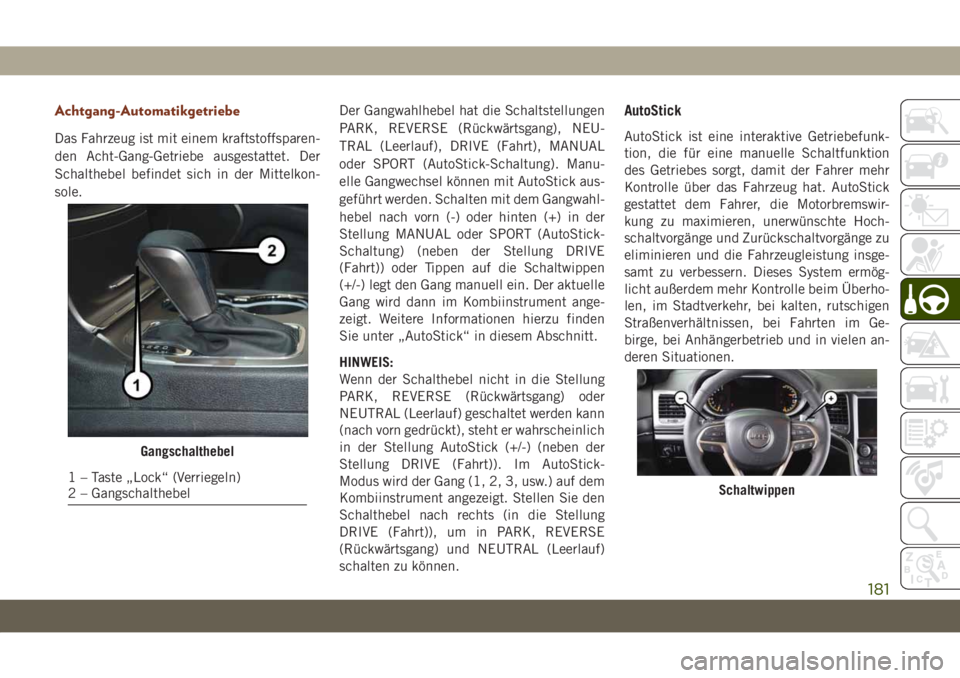

Achtgang-Automatikgetriebe
Das Fahrzeug ist mit einem kraftstoffsparen-
den Acht-Gang-Getriebe ausgestattet. Der
Schalthebel befindet sich in der Mittelkon-
sole.Der Gangwahlhebel hat die Schaltstellungen
PARK, REVERSE (Rückwärtsgang), NEU-
TRAL (Leerlauf), DRIVE (Fahrt), MANUAL
oder SPORT (AutoStick-Schaltung). Manu-
elle Gangwechsel können mit AutoStick aus-
geführt werden. Schalten mit dem Gangwahl-
hebel nach vorn (-) oder hinten (+) in der
Stellung MANUAL oder SPORT (AutoStick-
Schaltung) (neben der Stellung DRIVE
(Fahrt)) oder Tippen auf die Schaltwippen
(+/-) legt den Gang manuell ein. Der aktuelle
Gang wird dann im Kombiinstrument ange-
zeigt. Weitere Informationen hierzu finden
Sie unter „AutoStick“ in diesem Abschnitt.
HINWEIS:
Wenn der Schalthebel nicht in die Stellung
PARK, REVERSE (Rückwärtsgang) oder
NEUTRAL (Leerlauf) geschaltet werden kann
(nach vorn gedrückt), steht er wahrscheinlich
in der Stellung AutoStick (+/-) (neben der
Stellung DRIVE (Fahrt)). Im AutoStick-
Modus wird der Gang (1, 2, 3, usw.) auf dem
Kombiinstrument angezeigt. Stellen Sie den
Schalthebel nach rechts (in die Stellung
DRIVE (Fahrt)), um in PARK, REVERSE
(Rückwärtsgang) und NEUTRAL (Leerlauf)
schalten zu können.
AutoStick
AutoStick ist eine interaktive Getriebefunk-
tion, die für eine manuelle Schaltfunktion
des Getriebes sorgt, damit der Fahrer mehr
Kontrolle über das Fahrzeug hat. AutoStick
gestattet dem Fahrer, die Motorbremswir-
kung zu maximieren, unerwünschte Hoch-
schaltvorgänge und Zurückschaltvorgänge zu
eliminieren und die Fahrzeugleistung insge-
samt zu verbessern. Dieses System ermög-
licht außerdem mehr Kontrolle beim Überho-
len, im Stadtverkehr, bei kalten, rutschigen
Straßenverhältnissen, bei Fahrten im Ge-
birge, bei Anhängerbetrieb und in vielen an-
deren Situationen.
Gangschalthebel
1 – Taste „Lock“ (Verriegeln)
2 – GangschalthebelSchaltwippen
181

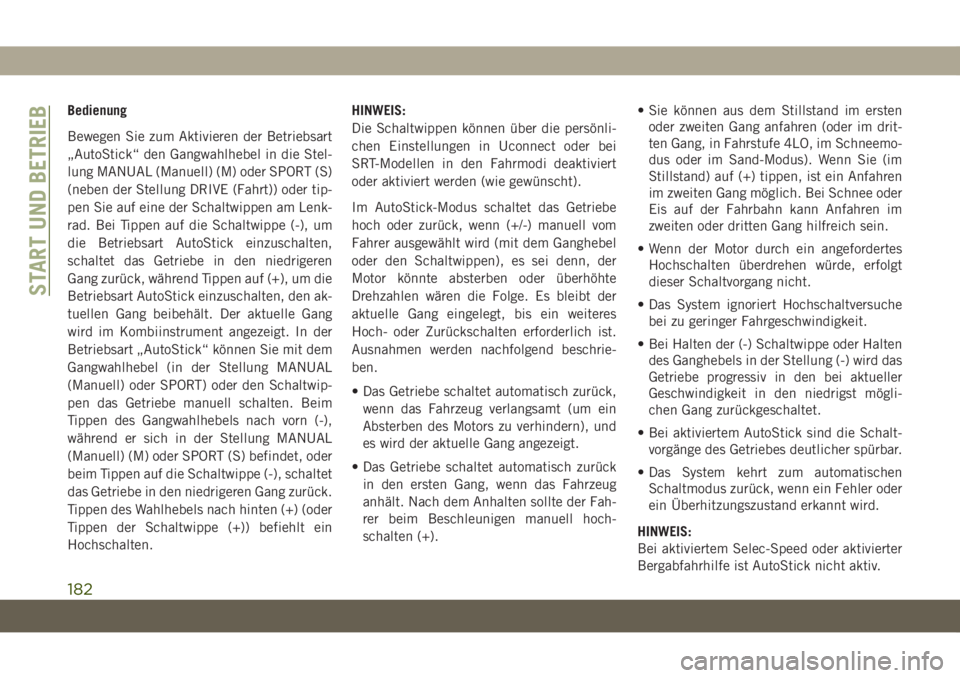

Bedienung
Bewegen Sie zum Aktivieren der Betriebsart
„AutoStick“ den Gangwahlhebel in die Stel-
lung MANUAL (Manuell) (M) oder SPORT (S)
(neben der Stellung DRIVE (Fahrt)) oder tip-
pen Sie auf eine der Schaltwippen am Lenk-
rad. Bei Tippen auf die Schaltwippe (-), um
die Betriebsart AutoStick einzuschalten,
schaltet das Getriebe in den niedrigeren
Gang zurück, während Tippen auf (+), um die
Betriebsart AutoStick einzuschalten, den ak-
tuellen Gang beibehält. Der aktuelle Gang
wird im Kombiinstrument angezeigt. In der
Betriebsart „AutoStick“ können Sie mit dem
Gangwahlhebel (in der Stellung MANUAL
(Manuell) oder SPORT) oder den Schaltwip-
pen das Getriebe manuell schalten. Beim
Tippen des Gangwahlhebels nach vorn (-),
während er sich in der Stellung MANUAL
(Manuell) (M) oder SPORT (S) befindet, oder
beim Tippen auf die Schaltwippe (-), schaltet
das Getriebe in den niedrigeren Gang zurück.
Tippen des Wahlhebels nach hinten (+) (oder
Tippen der Schaltwippe (+)) befiehlt ein
Hochschalten.HINWEIS:
Die Schaltwippen können über die persönli-
chen Einstellungen in Uconnect oder bei
SRT-Modellen in den Fahrmodi deaktiviert
oder aktiviert werden (wie gewünscht).
Im AutoStick-Modus schaltet das Getriebe
hoch oder zurück, wenn (+/-) manuell vom
Fahrer ausgewählt wird (mit dem Ganghebel
oder den Schaltwippen), es sei denn, der
Motor könnte absterben oder überhöhte
Drehzahlen wären die Folge. Es bleibt der
aktuelle Gang eingelegt, bis ein weiteres
Hoch- oder Zurückschalten erforderlich ist.
Ausnahmen werden nachfolgend beschrie-
ben.
• Das Getriebe schaltet automatisch zurück,
wenn das Fahrzeug verlangsamt (um ein
Absterben des Motors zu verhindern), und
es wird der aktuelle Gang angezeigt.
• Das Getriebe schaltet automatisch zurück
in den ersten Gang, wenn das Fahrzeug
anhält. Nach dem Anhalten sollte der Fah-
rer beim Beschleunigen manuell hoch-
schalten (+).• Sie können aus dem Stillstand im ersten
oder zweiten Gang anfahren (oder im drit-
ten Gang, in Fahrstufe 4LO, im Schneemo-
dus oder im Sand-Modus). Wenn Sie (im
Stillstand) auf (+) tippen, ist ein Anfahren
im zweiten Gang möglich. Bei Schnee oder
Eis auf der Fahrbahn kann Anfahren im
zweiten oder dritten Gang hilfreich sein.
• Wenn der Motor durch ein angefordertes
Hochschalten überdrehen würde, erfolgt
dieser Schaltvorgang nicht.
• Das System ignoriert Hochschaltversuche
bei zu geringer Fahrgeschwindigkeit.
• Bei Halten der (-) Schaltwippe oder Halten
des Ganghebels in der Stellung (-) wird das
Getriebe progressiv in den bei aktueller
Geschwindigkeit in den niedrigst mögli-
chen Gang zurückgeschaltet.
• Bei aktiviertem AutoStick sind die Schalt-
vorgänge des Getriebes deutlicher spürbar.
• Das System kehrt zum automatischen
Schaltmodus zurück, wenn ein Fehler oder
ein Ãœberhitzungszustand erkannt wird.
HINWEIS:
Bei aktiviertem Selec-Speed oder aktivierter
Bergabfahrhilfe ist AutoStick nicht aktiv.
START UND BETRIEB
182

Zum Ausschalten des AutoStick bringen Sie
den Ganghebel wieder in die Stellung DRIVE
(Fahrt), oder halten Sie die Schaltwippe (+)
(wenn sich der Schalthebel bereits in der
Stellung DRIVE (Fahrt) befindet), bis erneut
„D“ auf dem Kombiinstrument angezeigt
wird. Sie können jederzeit in den oder aus
dem AutoStick-Modus schalten, ohne dabei
den Fuß vom Gaspedal nehmen zu müssen.
WARNUNG!
Schalten Sie bei glatter Fahrbahn nicht
herunter, um mit dem Motor zu bremsen.
Dabei könnten die Antriebsräder ihren
Griff verlieren, was zu einem Ausbrechen
des Fahrzeugs und damit zu einem Unfall
oder Verletzungen führen kann.

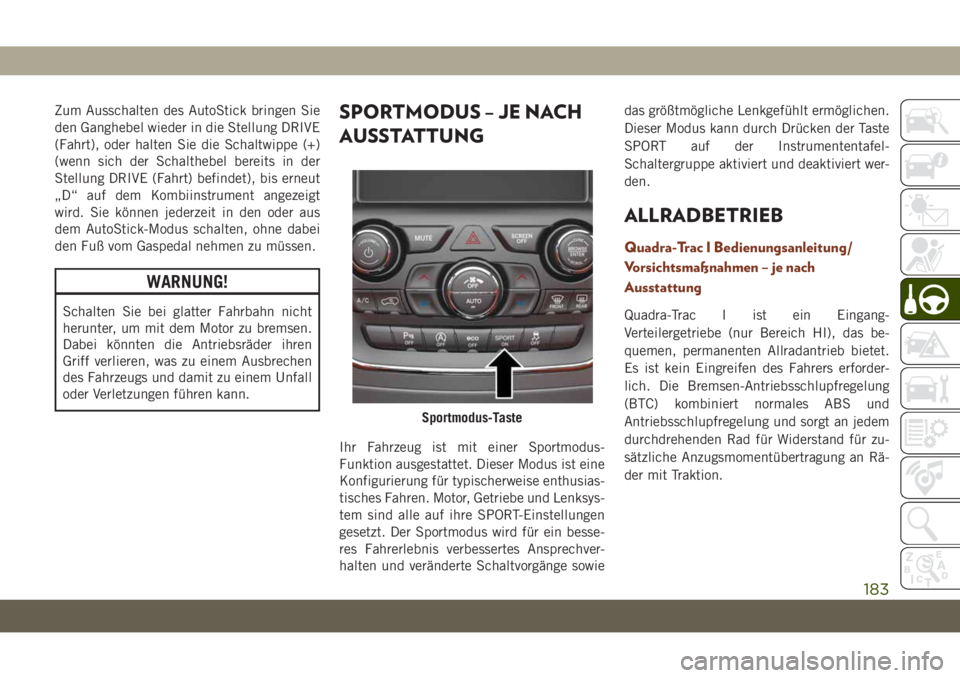

SPORTMODUS – JE NACH
AUSSTATTUNG
Ihr Fahrzeug ist mit einer Sportmodus-
Funktion ausgestattet. Dieser Modus ist eine
Konfigurierung für typischerweise enthusias-
tisches Fahren. Motor, Getriebe und Lenksys-
tem sind alle auf ihre SPORT-Einstellungen
gesetzt. Der Sportmodus wird für ein besse-
res Fahrerlebnis verbessertes Ansprechver-
halten und veränderte Schaltvorgänge sowiedas größtmögliche Lenkgefühlt ermöglichen.
Dieser Modus kann durch Drücken der Taste
SPORT auf der Instrumententafel-
Schaltergruppe aktiviert und deaktiviert wer-
den.
ALLRADBETRIEB
Quadra-Trac I Bedienungsanleitung/
Vorsichtsmaßnahmen – je nach
Ausstattung
Quadra-Trac I ist ein Eingang-
Verteilergetriebe (nur Bereich HI), das be-
quemen, permanenten Allradantrieb bietet.
Es ist kein Eingreifen des Fahrers erforder-
lich. Die Bremsen-Antriebsschlupfregelung
(BTC) kombiniert normales ABS und
Antriebsschlupfregelung und sorgt an jedem
durchdrehenden Rad für Widerstand für zu-
sätzliche Anzugsmomentübertragung an Rä-
der mit Traktion.
Sportmodus-Taste
183

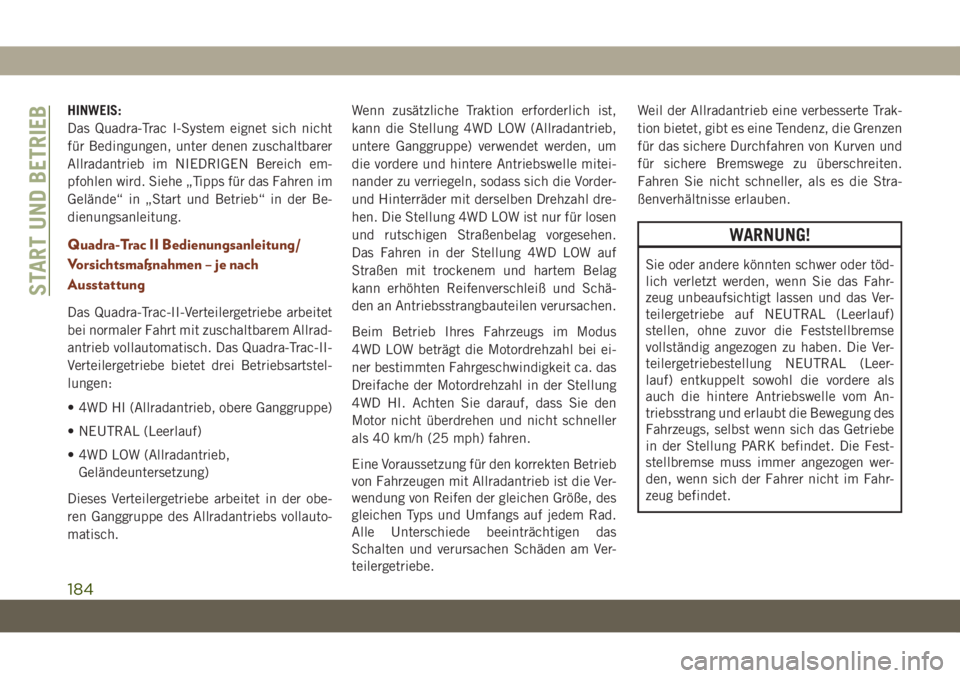

HINWEIS:
Das Quadra-Trac I-System eignet sich nicht
für Bedingungen, unter denen zuschaltbarer
Allradantrieb im NIEDRIGEN Bereich em-
pfohlen wird. Siehe „Tipps für das Fahren im
Gelände“ in „Start und Betrieb“ in der Be-
dienungsanleitung.
Quadra-Trac II Bedienungsanleitung/
Vorsichtsmaßnahmen – je nach
Ausstattung
Das Quadra-Trac-II-Verteilergetriebe arbeitet
bei normaler Fahrt mit zuschaltbarem Allrad-
antrieb vollautomatisch. Das Quadra-Trac-II-
Verteilergetriebe bietet drei Betriebsartstel-
lungen:
• 4WD HI (Allradantrieb, obere Ganggruppe)
• NEUTRAL (Leerlauf)
• 4WD LOW (Allradantrieb,
Geländeuntersetzung)
Dieses Verteilergetriebe arbeitet in der obe-
ren Ganggruppe des Allradantriebs vollauto-
matisch.Wenn zusätzliche Traktion erforderlich ist,
kann die Stellung 4WD LOW (Allradantrieb,
untere Ganggruppe) verwendet werden, um
die vordere und hintere Antriebswelle mitei-
nander zu verriegeln, sodass sich die Vorder-
und Hinterräder mit derselben Drehzahl dre-
hen. Die Stellung 4WD LOW ist nur für losen
und rutschigen Straßenbelag vorgesehen.
Das Fahren in der Stellung 4WD LOW auf
Straßen mit trockenem und hartem Belag
kann erhöhten Reifenverschleiß und Schä-
den an Antriebsstrangbauteilen verursachen.
Beim Betrieb Ihres Fahrzeugs im Modus
4WD LOW beträgt die Motordrehzahl bei ei-
ner bestimmten Fahrgeschwindigkeit ca. das
Dreifache der Motordrehzahl in der Stellung
4WD HI. Achten Sie darauf, dass Sie den
Motor nicht überdrehen und nicht schneller
als 40 km/h (25 mph) fahren.
Eine Voraussetzung für den korrekten Betrieb
von Fahrzeugen mit Allradantrieb ist die Ver-
wendung von Reifen der gleichen Größe, des
gleichen Typs und Umfangs auf jedem Rad.
Alle Unterschiede beeinträchtigen das
Schalten und verursachen Schäden am Ver-
teilergetriebe.Weil der Allradantrieb eine verbesserte Trak-
tion bietet, gibt es eine Tendenz, die Grenzen
für das sichere Durchfahren von Kurven und
für sichere Bremswege zu überschreiten.
Fahren Sie nicht schneller, als es die Stra-
ßenverhältnisse erlauben.
WARNUNG!
Sie oder andere könnten schwer oder töd-
lich verletzt werden, wenn Sie das Fahr-
zeug unbeaufsichtigt lassen und das Ver-
teilergetriebe auf NEUTRAL (Leerlauf)
stellen, ohne zuvor die Feststellbremse
vollständig angezogen zu haben. Die Ver-
teilergetriebestellung NEUTRAL (Leer-
lauf) entkuppelt sowohl die vordere als
auch die hintere Antriebswelle vom An-
triebsstrang und erlaubt die Bewegung des
Fahrzeugs, selbst wenn sich das Getriebe
in der Stellung PARK befindet. Die Fest-
stellbremse muss immer angezogen wer-
den, wenn sich der Fahrer nicht im Fahr-
zeug befindet.
START UND BETRIEB
184

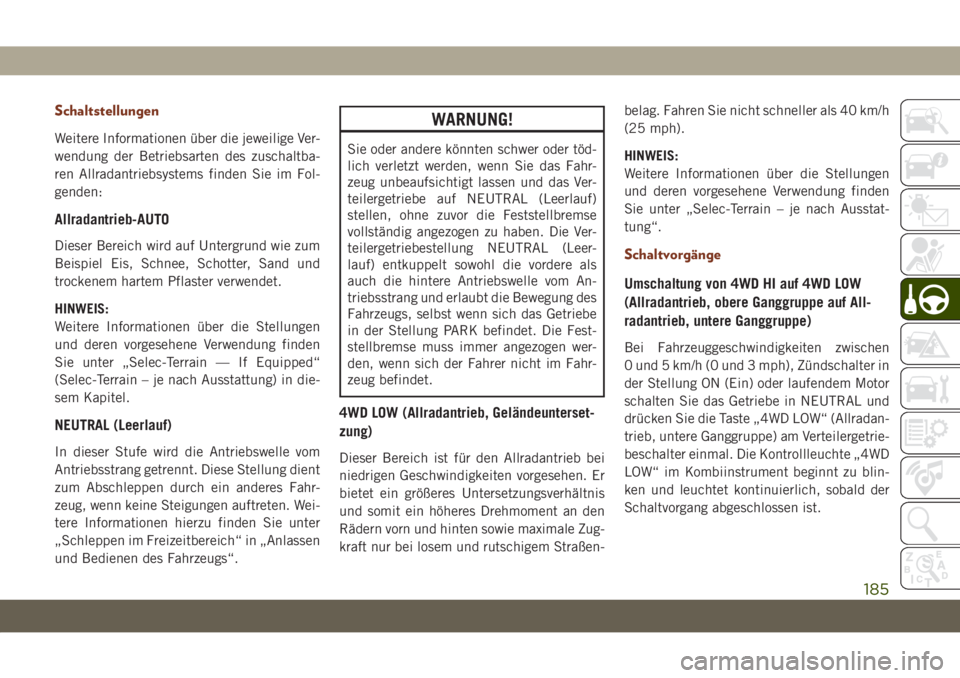

Schaltstellungen
Weitere Informationen über die jeweilige Ver-
wendung der Betriebsarten des zuschaltba-
ren Allradantriebsystems finden Sie im Fol-
genden:
Allradantrieb-AUTO
Dieser Bereich wird auf Untergrund wie zum
Beispiel Eis, Schnee, Schotter, Sand und
trockenem hartem Pflaster verwendet.
HINWEIS:
Weitere Informationen über die Stellungen
und deren vorgesehene Verwendung finden
Sie unter „Selec-Terrain — If Equipped“
(Selec-Terrain – je nach Ausstattung) in die-
sem Kapitel.
NEUTRAL (Leerlauf)
In dieser Stufe wird die Antriebswelle vom
Antriebsstrang getrennt. Diese Stellung dient
zum Abschleppen durch ein anderes Fahr-
zeug, wenn keine Steigungen auftreten. Wei-
tere Informationen hierzu finden Sie unter
„Schleppen im Freizeitbereich“ in „Anlassen
und Bedienen des Fahrzeugs“.
WARNUNG!
Sie oder andere könnten schwer oder töd-
lich verletzt werden, wenn Sie das Fahr-
zeug unbeaufsichtigt lassen und das Ver-
teilergetriebe auf NEUTRAL (Leerlauf)
stellen, ohne zuvor die Feststellbremse
vollständig angezogen zu haben. Die Ver-
teilergetriebestellung NEUTRAL (Leer-
lauf) entkuppelt sowohl die vordere als
auch die hintere Antriebswelle vom An-
triebsstrang und erlaubt die Bewegung des
Fahrzeugs, selbst wenn sich das Getriebe
in der Stellung PARK befindet. Die Fest-
stellbremse muss immer angezogen wer-
den, wenn sich der Fahrer nicht im Fahr-
zeug befindet.
4WD LOW (Allradantrieb, Geländeunterset-
zung)
Dieser Bereich ist für den Allradantrieb bei
niedrigen Geschwindigkeiten vorgesehen. Er
bietet ein größeres Untersetzungsverhältnis
und somit ein höheres Drehmoment an den
Rädern vorn und hinten sowie maximale Zug-
kraft nur bei losem und rutschigem Straßen-belag. Fahren Sie nicht schneller als 40 km/h
(25 mph).
HINWEIS:
Weitere Informationen über die Stellungen
und deren vorgesehene Verwendung finden
Sie unter „Selec-Terrain – je nach Ausstat-
tung“.
Schaltvorgänge

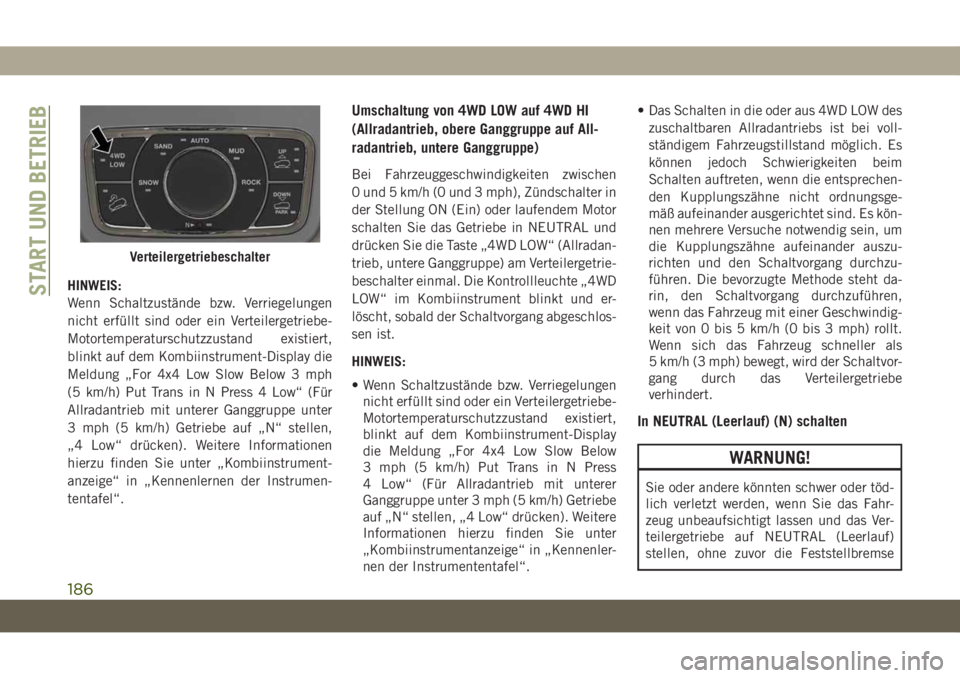

Umschaltung von 4WD HI auf 4WD LOW
(Allradantrieb,
obere Ganggruppe auf All-
radantrieb, untere Ganggruppe)
Bei Fahrzeuggeschwindigkeiten zwischen
0 und 5 km/h (0 und 3 mph), Zündschalter in
der Stellung ON (Ein) oder laufendem Motor
schalten Sie das Getriebe in NEUTRAL und
drücken Sie die Taste „4WD LOW“ (Allradan-
trieb, untere Ganggruppe) am Verteilergetrie-
beschalter einmal. Die Kontrollleuchte „4WD
LOW“ im Kombiinstrument beginnt zu blin-
ken und leuchtet kontinuierlich, sobald der
Schaltvorgang abgeschlossen ist.
185

HINWEIS:
Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind oder ein Verteilergetriebe-
Motortemperaturschutzzustand existiert,
blinkt auf dem Kombiinstrument-Display die
Meldung „For 4x4 Low Slow Below 3 mph
(5 km/h) Put Trans in N Press 4 Low“ (Für
Allradantrieb mit unterer Ganggruppe unter
3 mph (5 km/h) Getriebe auf „N“ stellen,
„4 Low“ drücken). Weitere Informationen
hierzu finden Sie unter „Kombiinstrument-
anzeige“ in „Kennenlernen der Instrumen-
tentafel“.
Umschaltung von 4WD LOW auf 4WD HI
(Allradantrieb, obere Ganggruppe auf All-
radantrieb, untere Ganggruppe)
Bei Fahrzeuggeschwindigkeiten zwischen
0 und 5 km/h (0 und 3 mph), Zündschalter in
der Stellung ON (Ein) oder laufendem Motor
schalten Sie das Getriebe in NEUTRAL und
drücken Sie die Taste „4WD LOW“ (Allradan-
trieb, untere Ganggruppe) am Verteilergetrie-
beschalter einmal. Die Kontrollleuchte „4WD
LOW“ im Kombiinstrument blinkt und er-
löscht, sobald der Schaltvorgang abgeschlos-
sen ist.
HINWEIS:
• Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind oder ein Verteilergetriebe-
Motortemperaturschutzzustand existiert,
blinkt auf dem Kombiinstrument-Display
die Meldung „For 4x4 Low Slow Below
3 mph (5 km/h) Put Trans in N Press
4 Low“ (Für Allradantrieb mit unterer
Ganggruppe unter 3 mph (5 km/h) Getriebe
auf „N“ stellen, „4 Low“ drücken). Weitere
Informationen hierzu finden Sie unter
„Kombiinstrumentanzeige“ in „Kennenler-
nen der Instrumententafel“.• Das Schalten in die oder aus 4WD LOW des
zuschaltbaren Allradantriebs ist bei voll-
ständigem Fahrzeugstillstand möglich. Es
können jedoch Schwierigkeiten beim
Schalten auftreten, wenn die entsprechen-
den Kupplungszähne nicht ordnungsge-
mäß aufeinander ausgerichtet sind. Es kön-
nen mehrere Versuche notwendig sein, um
die Kupplungszähne aufeinander auszu-
richten und den Schaltvorgang durchzu-
führen. Die bevorzugte Methode steht da-
rin, den Schaltvorgang durchzuführen,
wenn das Fahrzeug mit einer Geschwindig-
keit von 0 bis 5 km/h (0 bis 3 mph) rollt.
Wenn sich das Fahrzeug schneller als
5 km/h (3 mph) bewegt, wird der Schaltvor-
gang durch das Verteilergetriebe
verhindert.
In NEUTRAL (Leerlauf) (N) schalten
WARNUNG!
Sie oder andere könnten schwer oder töd-
lich verletzt werden, wenn Sie das Fahr-
zeug unbeaufsichtigt lassen und das Ver-
teilergetriebe auf NEUTRAL (Leerlauf)
stellen, ohne zuvor die Feststellbremse
Verteilergetriebeschalter
START UND BETRIEB
186

WARNUNG!
vollständig angezogen zu haben. Die Stel-
lung NEUTRAL (Leerlauf) entkuppelt so-
wohl die vordere als auch die hintere An-
triebswelle vom Antriebsstrang und
erlaubt die Bewegung des Fahrzeugs,
selbst wenn sich das Getriebe in der Stel-
lung PARK befindet. Die Feststellbremse
muss immer angezogen werden, wenn sich
der Fahrer nicht im Fahrzeug befindet.

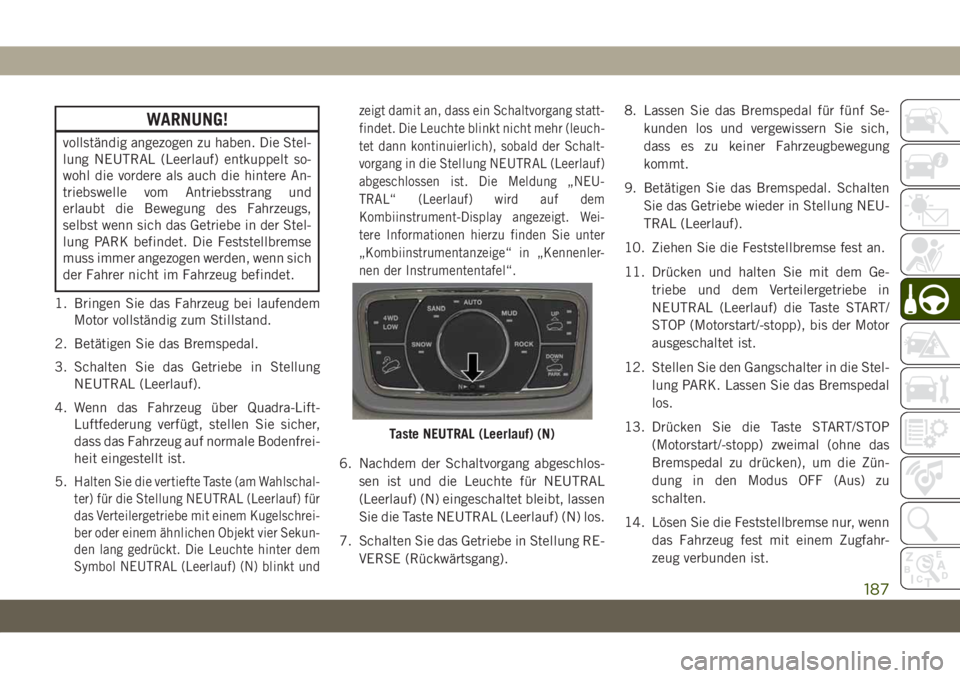

1. Bringen Sie das Fahrzeug bei laufendem
Motor vollständig zum Stillstand.
2. Betätigen Sie das Bremspedal.
3. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).
4. Wenn das Fahrzeug über Quadra-Lift-
Luftfederung verfügt, stellen Sie sicher,
dass das Fahrzeug auf normale Bodenfrei-
heit eingestellt ist.
5.
Halten Sie die vertiefte Taste (am Wahlschal-
ter) für die Stellung NEUTRAL (Leerlauf) für
das Verteilergetriebe mit einem Kugelschrei-
ber oder einem ähnlichen Objekt vier Sekun-
den lang gedrückt. Die Leuchte hinter dem
Symbol NEUTRAL (Leerlauf) (N) blinkt undzeigt damit an, dass ein Schaltvorgang statt-
findet. Die Leuchte blinkt nicht mehr (leuch-
tet dann kontinuierlich), sobald der Schalt-
vorgang in die Stellung NEUTRAL (Leerlauf)
abgeschlossen ist. Die Meldung „NEU-
TRAL“ (Leerlauf) wird auf dem
Kombiinstrument-Display angezeigt. Wei-
tere Informationen hierzu finden Sie unter
„Kombiinstrumentanzeige“ in „Kennenler-
nen der Instrumententafel“.
6. Nachdem der Schaltvorgang abgeschlos-
sen ist und die Leuchte für NEUTRAL
(Leerlauf) (N) eingeschaltet bleibt, lassen
Sie die Taste NEUTRAL (Leerlauf) (N) los.
7. Schalten Sie das Getriebe in Stellung RE-
VERSE (Rückwärtsgang).8. Lassen Sie das Bremspedal für fünf Se-
kunden los und vergewissern Sie sich,
dass es zu keiner Fahrzeugbewegung
kommt.
9. Betätigen Sie das Bremspedal. Schalten
Sie das Getriebe wieder in Stellung NEU-
TRAL (Leerlauf).
10. Ziehen Sie die Feststellbremse fest an.
11. Drücken und halten Sie mit dem Ge-
triebe und dem Verteilergetriebe in
NEUTRAL (Leerlauf) die Taste START/
STOP (Motorstart/-stopp), bis der Motor
ausgeschaltet ist.
12. Stellen Sie den Gangschalter in die Stel-
lung PARK. Lassen Sie das Bremspedal
los.
13. Drücken Sie die Taste START/STOP
(Motorstart/-stopp) zweimal (ohne das
Bremspedal zu drücken), um die Zün-
dung in den Modus OFF (Aus) zu
schalten.
14. Lösen Sie die Feststellbremse nur, wenn
das Fahrzeug fest mit einem Zugfahr-
zeug verbunden ist.
Taste NEUTRAL (Leerlauf) (N)
187

HINWEIS:
Wenn Schaltzustände bzw. Verriegelungen
nicht erfüllt sind, blinkt auf dem
Kombiinstrument-Display die Meldung „To
Tow Vehicle Safely, Read Neutral Shift Pro-
cedure in Owners Manual“ (Zum sicheren
Abschleppen des Fahrzeugs siehe unter
„Schalten in die Neutralstellung“ in der Be-
dienungsanleitung). Weitere Informationen
hierzu finden Sie unter „Kombiinstrument-
anzeige“ in „Kennenlernen der Instrumen-
tentafel“.
Aus Stellung NEUTRAL (Leerlauf) (N) schal-
ten
Bereiten Sie das Fahrzeug unter Verwendung
des folgenden Verfahrens für die normale
Nutzung vor.
1. Bringen Sie das Fahrzeug vollständig zum
Stehen.
2. Ziehen Sie die Feststellbremse fest an.
3. Lassen Sie den Motor an.
4. Betätigen Sie das Bremspedal.
5. Schalten Sie das Getriebe in Stellung
NEUTRAL (Leerlauf).6. Halten Sie die vertiefte Taste NEUTRAL
(Leerlauf) (N) (am Wahlschalter) für das
Verteilergetriebe mit einem Kugelschrei-
ber oder einem ähnlichen Objekt eine
Sekunde lang gedrückt.
7. Lassen Sie die Taste NEUTRAL (Leerlauf)
(N) los, sobald die Kontrollleuchte für die
NEUTRAL (Leerlauf) (N) erlischt.
8. Nachdem die Taste NEUTRAL (Leerlauf)
(N) losgelassen wurde, wird das Verteiler-
getriebe in die Stellung geschaltet, die
vom Wahlschalter angezeigt wird.
Quadra-Drive-II-System – je nach
Ausstattung
Das optionale Quadra-Drive-II-System enthält
zwei Drehmomentübertragungskupplungen.
Diese Kupplungen umfassen elektronische
Sperrdifferenziale (ELSD) an der Hinterachse
sowie am Quadra-Trac-II-Verteilergetriebe. Die
auf Wunsch erhältliche ELSD-Achse arbeitet
vollautomatisch und muss nicht durch den
Fahrer bedient werden. Unter normalen Fahr-
bedingungen funktioniert die Einheit als nor-
male Achse und verteilt das Drehmoment
gleichmäßig zwischen dem linken und rechten
Rad. Bei einem Traktionsunterschied zwischen
dem linken und rechten Rad erkennt die Kupp-
lung einen Drehzahlunterschied. Sobald ein
Rad beginnt, sich schneller zu drehen als das
andere, wird automatisch Drehmoment von
dem Rad mit der geringeren Traktion auf das
andere Rad mit der höheren Traktion übertra-
gen. Obwohl sich das Verteilergetriebe und die
Achskupplung im Aufbau unterscheiden, ist
ihre Funktion ähnlich. Gehen Sie bei der Be-
dienung des Quadra-Trac-II-Verteilergetriebes
anhand der Anweisungen zum Schalten dieses
Systems vor, die Sie am Anfang dieses Ab-
schnitts finden.
Taste NEUTRAL (Leerlauf) (N)
START UND BETRIEB
188
