Transmissão automática de oito velocida-
des ......................... 180
MODO SPORT — SE EQUIPADO............ 182
FUNCIONAMENTO DA TRAÇÃO ÀS QUATRO RODAS . 183
Instruções de funcionamento e precauções do
Quadra-TracI—Seinstalado......... 183
Instruções de funcionamento e precauções do
Quadra-Trac II — Se equipado......... 183
Posições das mudanças............. 184
Procedimentos de mudança.......... 185
Sistema Quadra-Drive II — Se equipado . . . 188
QUADRA-LIFT — SE INSTALADO........... 188Descrição..................... 188
Air Suspension Modes (Modos de suspensão
pneumática)................... 190
Mensagens do visor do painel de instrumen-
tos ......................... 191
Funcionamento.................. 191
SELEC-TERRAIN — SE INSTALADO.......... 193Seleção do modo Selec-Terrain........ 193
Mensagens do visor do painel de instrumen-
tos ......................... 194
SELEC-TRACK — SE EQUIPADO (SRT)........ 194Custom (personalizado)............. 195
Sistema de amortecimento ativo....... 196
Controlo de arranque— Se equipado..... 196
Diretrizes para a utilização em pista..... 198
SISTEMA STOP/START — SE EQUIPADO....... 200Modo automático................. 200
Possíveis razões para o motor não desligar
automaticamente................. 200
Para ligar o motor no modo de paragem
automática.................... 201
Desligar manualmente o sistema Stop/Start . 202
Ligar manualmente o sistema Stop/Start . . . 202Avaria do sistema................ 202
CONTROLO DE VELOCIDADE — SE EQUIPADO.... 202Para ativar.................... 203
Regular para a velocidade pretendida.... 204
Para retomar a velocidade........... 204
Para desativar.................. 204
CRUISE CONTROL ADAPTATIVO (ACC) — SE
EQUIPADO....................... 204
Para ativar/desativar............... 205
Regular para a velocidade de ACC preten-
dida........................ 205
Para retomar................... 205
Para variar a velocidade definida....... 206
Definir a distância de seguimento no ACC . . 207
ASSISTÊNCIA TRASEIRA AO ESTACIONAMENTO
PARKSENSE — SE EQUIPADO............ 208
Sensores do ParkSense............. 208
Ecrã de aviso do ParkSense.......... 208
Ativar e desativar o ParkSense......... 208
Precauções a ter na utilização do sistema
ParkSense..................... 209
ASSISTÊNCIA DIANTEIRA E TRASEIRA AO ESTACIONA-
MENTO PARKSENSE — SE EQUIPADO........ 210
Sensores do ParkSense............. 211
Ativar e desativar o ParkSense......... 211
SISTEMA AUXILIAR DE ESTACIONAMENTO ATIVO
PARKSENSE — SE EQUIPADO............ 212
Ativar e desativar o sistema auxiliar de estaciona-
mento ativo ParkSense............. 212
LANESENSE — SE EQUIPADO............ 213Funcionamento do LaneSense......... 213
Ligar ou desligar o LaneSense......... 214
Mensagem de aviso do LaneSense...... 214
Alterar o estado do LaneSense......... 215
CÂMARA DE MARCHA-ATRÁS PARKVIEW — SE EQUI-
PADO .......................... 215
REABASTECER O VEÍCULO — MOTOR A GASOLINA . 217
Abertura de emergência da porta de enchimento
de combustível.................. 219
REABASTECER O VEÍCULO — MOTOR A DIESEL . . . 220Evite utilizar combustível contaminado . . . 222
AdBlue®(UREIA) — Se equipado....... 222
REBOQUE DE ATRELADO............... 225Pesos de reboque do atrelado (peso máximo no
atrelado) — Não SRT.............. 225
Pesos de reboque do atrelado (peso máximo no
atrelado) — SRT................. 227
Remoção da tampa do recetor do engate do atre-
lado (Modelos Summit) — Se equipado . . . 228
Remoção da tampa do recetor do engate do atre-
lado (modelos SRT) — Se equipado..... 229
REBOQUE DE RECREIO (ROULOTES, ETC.)...... 231Rebocar este veículo atrás de outro veículo . 231
Reboque de recreio — Modelos de tração às
duas rodas..................... 232
Reboque de recreio— Modelos de tração às quatro
rodas (caixa de transferência de velocidade única)
Quadra-Trac I................... 233
Reboque de recreio — Modelos de tração às qua-
tro rodas Quadra–Trac II/Quadra–Drive II . . . 233
EM CASO DE EMERGÊNCIA
LUZES DE AVISO DE PERIGO............. 237
SUBSTITUIÇÃO DAS LÂMPADAS........... 237
Lâmpadas de substituição........... 237
Substituição das lâmpadas........... 239
FUSÍVEIS........................ 243Informações gerais................ 243
Fusíveis sob o capô............... 244
ÍNDICE
10

CAPACIDADES DE FLUIDOS SRT........... 336
FLUIDOS E LUBRIFICANTES NÃO SRT........ 337
Motor........................ 337
Chassis....................... 339
FLUIDOS E LUBRIFICANTES — SRT......... 340Motor........................ 340
Chassis....................... 341
CONSUMO DE COMBUSTÍVEL E EMISSÕES DE CO2. 342
ACESSÓRIOS MOPAR................. 342
Acessórios autênticos da Mopar........ 342
MULTIMÉDIA
CIBERSEGURANÇA.................. 344
UCONNECT 4 COM ECRÃ DE 7 POLEGADAS..... 345
Breve descrição do Uconnect 4........ 345
Barra do menu de arrastar e largar...... 347
Radio (Rádio).................. 348
Android Auto — Se equipado......... 349
Integração de Apple CarPlay — Se equi-
pado........................ 351
Apps — Se equipado.............. 352
UCONNECT 4C/4C NAV COM ECRÃ DE
8,4 POLEGADAS.................... 352
Descrição geral do Uconnect 4C/4C NAV . . 352
Barra do menu de arrastar e largar...... 354
Rádio....................... 355
Android Auto — Se equipado......... 356
Integração de Apple CarPlay — Se equi-
pado........................ 360
Apps — Se equipado.............. 362
DEFINIÇÕES UCONNECT................ 362
PÁGINAS FORA DA ESTRADA — SE INSTALADAS . . 363

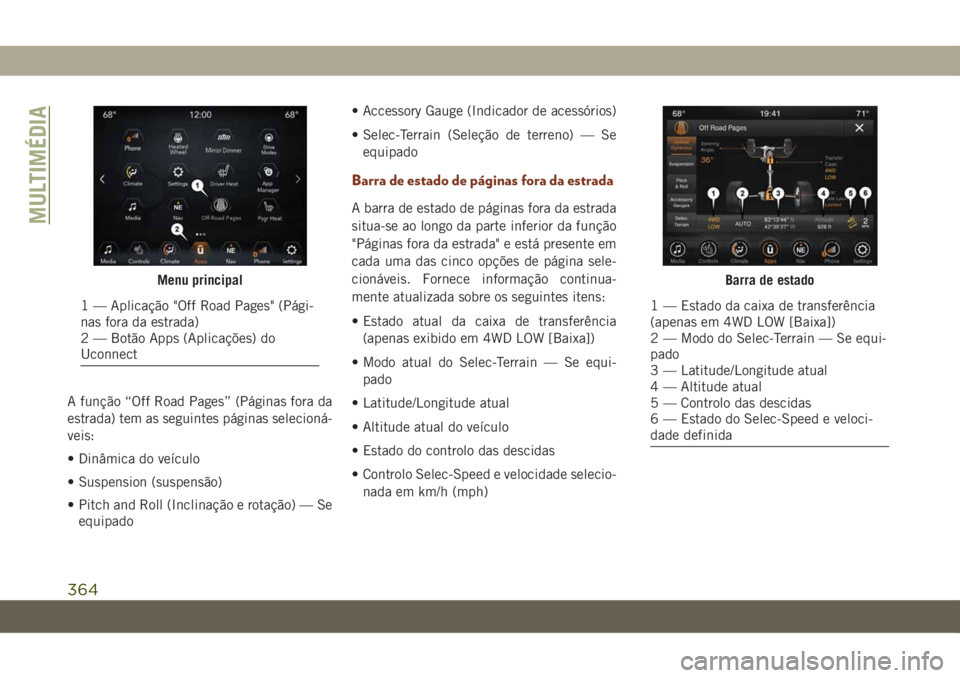

Barra de estado de páginas fora da estrada . 364

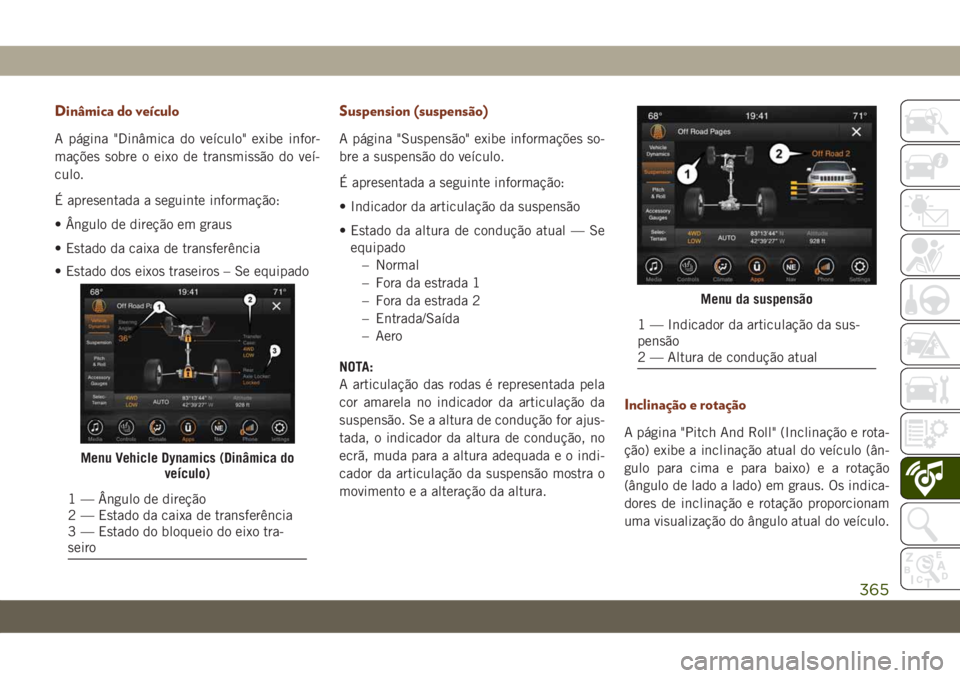

Dinâmica do veículo............... 365Suspension (suspensão)............ 365
Inclinação e rotação............... 365
Indicadores de acessórios........... 366
Selec-Terrain (Seleção de terreno) — Se equi-
pado........................ 366
SUGESTÕES DE CONTROLO E INFORMAÇÕES
GERAIS......................... 367
Controlos de áudio no volante......... 367
Condições de receção.............. 367
Cuidados e manutenção............ 367
Proteção antirroubo............... 368
CONTROLO PARA IPOD/USB/LEITOR DE MULTIMÉ-
DIA ........................... 368
Tomada de áudio (AUX)............. 368
Porta USB..................... 369
Reprodução em tempo real Bluetooth.... 369
SISTEMA DE ENTRETENIMENTO NOS BANCOS TRASEIROS
(RSE) UCONNECT — SE EQUIPADO......... 369
Como começar.................. 370
Dois ecrãs de vídeo............... 371
Leitor de discos Blu-ray............. 372
Jogar jogos de vídeo............... 375
NAVIGATION — SE EQUIPADO............ 375Alterar o volume dos comandos de voz de
navegação..................... 375
Encontrar pontos de interesse......... 377
Encontrar um lugar pelo nome......... 377
Introdução do destino por voz com um
passo........................ 377
Definir a localização Home (Casa)....... 377
Home (Página inicial).............. 378
Adicionar uma paragem............. 379
Fazer um desvio................. 379
Atualização do Mapa.............. 379
UCONNECT PHONE................... 380
Uconnect Phone (chamadas mãos-livres com
Bluetooth)..................... 380
Emparelhar (ligar sem fios) o telemóvel com o sis-
tema Uconnect.................. 382
Comandos mais comuns para telemóvel (exem-
plos)........................ 385
Silenciar o (ou ativar som do) microfone durante
uma chamada................... 385
Transferir uma chamada ativa entre o telemóvel e
o veículo...................... 385
Phonebook (Lista telefónica)......... 385
Sugestões de comandos de voz........ 386
Alterar o volume................. 386
Utilizar a funcionalidade Do Not Disturb (Não in-
comodar)..................... 386
Mensagens de texto recebidas........ 387
Dicas úteis e perguntas comuns para melhorar o
desempenho do Bluetooth com o seu sistema
Uconnect..................... 388
SUGESTÕES RÁPIDAS PARA O RECONHECIMENTO DE VOZ
UCONNECT....................... 389
Introdução ao Uconnect............ 389
Começar...................... 389
Comandos de voz básicos............ 390
Rádio........................ 391
Media (Suportes)................. 391
Phone (Telefone)................. 392
Resposta de texto por voz — Se equipado . . 392
Climate (Climatização)............. 394
Navegação (4C NAV) — Se Equipado..... 394
Siri Eyes Free — Se equipado........ 395
Do Not Disturb (Não incomodar)....... 395
Android Auto — Se equipado......... 396
Apple CarPlay — Se equipado......... 397
Informações complementares......... 398
ÍNDICE
12

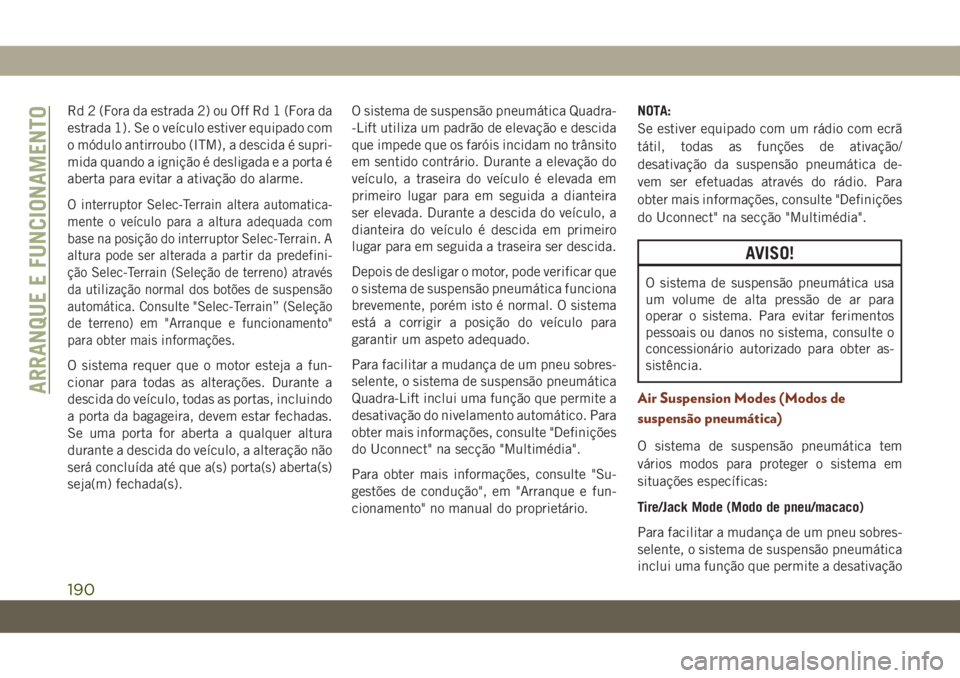

Rd 2 (Fora da estrada 2) ou Off Rd 1 (Fora da
estrada 1). Se o veículo estiver equipado com
o módulo antirroubo (ITM), a descida é supri-
mida quando a ignição é desligada e a porta é
aberta para evitar a ativação do alarme.
O interruptor Selec-Terrain altera automatica-
mente o veículo para a altura adequada com
base na posição do interruptor Selec-Terrain. A
altura pode ser alterada a partir da predefini-
ção Selec-Terrain (Seleção de terreno) através
da utilização normal dos botões de suspensão
automática. Consulte "Selec-Terrain” (Seleção
de terreno) em "Arranque e funcionamento"
para obter mais informações.
O sistema requer que o motor esteja a fun-
cionar para todas as alterações. Durante a
descida do veículo, todas as portas, incluindo
a porta da bagageira, devem estar fechadas.
Se uma porta for aberta a qualquer altura
durante a descida do veículo, a alteração não
será concluída até que a(s) porta(s) aberta(s)
seja(m) fechada(s).O sistema de suspensão pneumática Quadra-
-Lift utiliza um padrão de elevação e descida
que impede que os faróis incidam no trânsito
em sentido contrário. Durante a elevação do
veículo, a traseira do veículo é elevada em
primeiro lugar para em seguida a dianteira
ser elevada. Durante a descida do veículo, a
dianteira do veículo é descida em primeiro
lugar para em seguida a traseira ser descida.
Depois de desligar o motor, pode verificar que
o sistema de suspensão pneumática funciona
brevemente, porém isto é normal. O sistema
está a corrigir a posição do veículo para
garantir um aspeto adequado.
Para facilitar a mudança de um pneu sobres-
selente, o sistema de suspensão pneumática
Quadra-Lift inclui uma função que permite a
desativação do nivelamento automático. Para
obter mais informações, consulte "Definições
do Uconnect" na secção "Multimédia".
Para obter mais informações, consulte "Su-
gestões de condução", em "Arranque e fun-
cionamento" no manual do proprietário.NOTA:
Se estiver equipado com um rádio com ecrã
tátil, todas as funções de ativação/
desativação da suspensão pneumática de-
vem ser efetuadas através do rádio. Para
obter mais informações, consulte "Definições
do Uconnect" na secção "Multimédia".
AVISO!
O sistema de suspensão pneumática usa
um volume de alta pressão de ar para
operar o sistema. Para evitar ferimentos
pessoais ou danos no sistema, consulte o
concessionário autorizado para obter as-
sistência.
Air Suspension Modes (Modos de
suspensão pneumática)
O sistema de suspensão pneumática tem
vários modos para proteger o sistema em
situações específicas:
Tire/Jack Mode (Modo de pneu/macaco)
Para facilitar a mudança de um pneu sobres-
selente, o sistema de suspensão pneumática
inclui uma função que permite a desativação
ARRANQUE E FUNCIONAMENTO
190

do nivelamento automático. Para obter mais

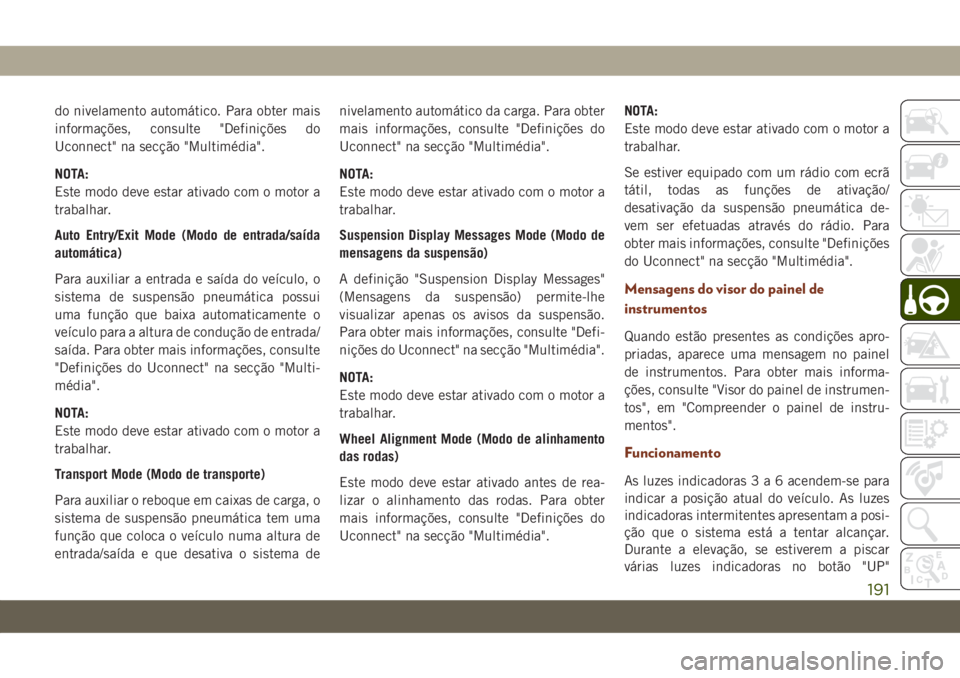

informações, consulte "Definições do
Uconnect" na secção "Multimédia".
NOTA:
Este modo deve estar ativado com o motor a
trabalhar.
Auto Entry/Exit Mode (Modo de entrada/saída
automática)
Para auxiliar a entrada e saída do veículo, o
sistema de suspensão pneumática possui
uma função que baixa automaticamente o
veículo para a altura de condução de entrada/
saída. Para obter mais informações, consulte
"Definições do Uconnect" na secção "Multi-
média".
NOTA:
Este modo deve estar ativado com o motor a
trabalhar.
Transport Mode (Modo de transporte)
Para auxiliar o reboque em caixas de carga, o
sistema de suspensão pneumática tem uma
função que coloca o veículo numa altura de
entrada/saída e que desativa o sistema denivelamento automático da carga. Para obter
mais informações, consulte "Definições do
Uconnect" na secção "Multimédia".
NOTA:
Este modo deve estar ativado com o motor a
trabalhar.
Suspension Display Messages Mode (Modo de
mensagens da suspensão)
A definição "Suspension Display Messages"
(Mensagens da suspensão) permite-lhe
visualizar apenas os avisos da suspensão.
Para obter mais informações, consulte "Defi-
nições do Uconnect" na secção "Multimédia".
NOTA:
Este modo deve estar ativado com o motor a
trabalhar.
Wheel Alignment Mode (Modo de alinhamento
das rodas)
Este modo deve estar ativado antes de rea-
lizar o alinhamento das rodas. Para obter
mais informações, consulte "Definições do
Uconnect" na secção "Multimédia".NOTA:
Este modo deve estar ativado com o motor a
trabalhar.
Se estiver equipado com um rádio com ecrã
tátil, todas as funções de ativação/
desativação da suspensão pneumática de-
vem ser efetuadas através do rádio. Para
obter mais informações, consulte "Definições
do Uconnect" na secção "Multimédia".
Mensagens do visor do painel de
instrumentos
Quando estão presentes as condições apro-
priadas, aparece uma mensagem no painel
de instrumentos. Para obter mais informa-
ções, consulte "Visor do painel de instrumen-
tos", em "Compreender o painel de instru-
mentos".
Funcionamento
As luzes indicadoras3a6acendem-se para
indicar a posição atual do veículo. As luzes
indicadoras intermitentes apresentam a posi-
ção que o sistema está a tentar alcançar.
Durante a elevação, se estiverem a piscar
várias luzes indicadoras no botão "UP"
191

O Selec-Track é constituído pelas seguintes
posições:
•Sport(desportivo) – Clima seco, calibração
em estrada. Afinação com base no desem-
penho que proporciona uma sensação de
tração às rodas traseiras mas com melhores
capacidades de manuseamento e acelera-
ção do que um veículo com tração às duas
rodas. Esta função regressa a AUTO (auto-
mático) no ciclo de ignição.
•Snow (Neve)– Definição de afinação para
estabilidade adicional em condições mete-
orológicas adversas. Utilização na estrada e
em todo-o-terreno, em superfícies de fraca
aderência, como por exemplo, neve. Esta
função regressa a AUTO (automático) após
um ciclo de ignição.
•Auto– Permite o funcionamento totalmente
automático e permanente da tração às qua-
tro rodas estrada e em todo-o-terreno. Equi-
libra a tração com uma sensação de direção
impecável, proporcionando maior facili-
dade de manuseamento e aceleração do
que a oferecida pelos veículos com tração a
duas rodas.•Track(via) – Calibração em estrada de via
para utilização em superfícies de tração
elevada. A linha propulsora é maximizada
para tração. Algumas superfícies mais radi-
cais poderão originar uma sensação de pri-
são. Esta função regressa a AUTO (automá-
tico) no ciclo de ignição.
•To w(reboque) – Utilize este modo para
rebocar e transportar cargas pesadas. A
suspensão do veículo passa para o modo
desportivo. O controlo de oscilação do atre-
lado é ativado no sistema ESC. Esta função
regressa a AUTO (automático) após um
ciclo de ignição.Custom (personalizado)
Este modo permite ao condutor criar uma
configuração personalizada do veículo que é
guardada para seleção rápida das definições
favoritas. O sistema regressa ao modo AUTO
(automático) quando o interruptor de ignição
passar de RUN (a trabalhar) para OFF (desli-
gado) para RUN (a trabalhar), caso este modo
esteja selecionado. Quando no modo Custom
(personalizado), a configuração de Stability
(estabilidade), Transmission (transmissão),
Steering (direção), Suspension (suspensão),
All-Wheel Drive (tração a todas as rodas) e de
Paddle Shifter (patilha de mudança) pode ser
definida através da configuração do modo
personalizado.
NOTA:
Para obter mais informações, consulte "Mo-
dos de condução SRT", na secção "Multimé-
dia", no manual do proprietário.
195

Safety & Driving Assistance (Segurança e
assistência à condução), Lights (Luzes),
Doors & Locks (Portas e bloqueios), Auto-On
Comfort (Conforto automático ligado), Engine
Off Options (Opções de motor desligado),
Compass Settings (Definições da bússola),
Audio (Áudio), Phone/Bluetooth (Telefone/
Bluetooth), Radio Setup (Configuração do
rádio), Restore Settings (Restaurar defini-
ções), Clear Personal Data (Apagar dados
pessoais) e System Information (Informação
do sistema) através de botões no ecrã tátil.
Prima o botão SETTINGS (Definições)
(Uconnect 4) ou prima o botão "Apps" (Apli-
cações) (Uconnect 4C/4C NAV), situado
junto à parte inferior do ecrã tátil e, em
seguida, prima o botão "Settings" (Defini-
ções) no ecrã tátil para aceder ao ecrã de
definições. Quando efetuar uma seleção, per-
corra para cima ou para baixo até a definição
pretendida estar realçada e prima a definição
pretendida até uma marca de verificação
aparecer junto à definição, a indicar que essa
definição foi selecionada. As seguintes defi-
nições de funções estão disponíveis:• Display (Ecrã) • Engine Off Options
(Opções de motor
desligado)
• Units (Unidades) • Camera (Câmara)
• Voice (Voz) • Suspension (Sus-
pensão)
• Clock (Relógio) • Áudio
• Safety & Driving
Assistance (Segu-
rança e assistência
à condução)• Phone/Bluetooth
(Telefone/
Bluetooth)
• Mirrors & Wipers
(Espelhos e limpa-
-para-brisas)• Accessibility (Aces-
sibilidade)
• Luzes • Radio Setup (Confi-
guração do rádio)
• Doors & Locks (Por-
tas e bloqueios)• Restore Settings
(Restaurar defini-
ções)
• Auto-On Comfort &
Remote Start (Con-
forto automático
ligado e arranque
remoto)• Clear Personal Data
(Apagar dados pes-
soais)
• Compass (Bússola)
– (Se equipado)• System Information
(Informação do sis-
tema)NOTA:
As definições das funções podem variar con-
soante as opções do veículo.
Para obter mais informações, consulte "Defi-
nições do Uconnect" em "Multimédia" no
manual do proprietário.
PÁGINAS FORA DA
ESTRADA — SE INSTALADAS
O veículo está equipado com a função "Pági-
nas fora da estrada", a qual disponibiliza o
estado do veículo enquanto este funciona em
condições fora da estrada. Fornece informa-
ções relacionadas com a altura de condução
do veículo, o estado da caixa de transferên-
cia, a inclinação e rotação do veículo (se
instaladas) e o modo Selec-Terrain ativo.
Para aceder à função "Páginas fora da es-
trada", prima o botão "Apps" (Aplicações), no
ecrã tátil, e, em seguida, selecione "Off Road
Pages" (Páginas fora da estrada).
363

A função “Off Road Pages” (Páginas fora da
estrada) tem as seguintes páginas selecioná-
veis:
• Dinâmica do veículo
• Suspension (suspensão)
• Pitch and Roll (Inclinação e rotação) — Se
equipado• Accessory Gauge (Indicador de acessórios)
• Selec-Terrain (Seleção de terreno) — Se
equipado
Barra de estado de páginas fora da estrada
A barra de estado de páginas fora da estrada
situa-se ao longo da parte inferior da função
"Páginas fora da estrada" e está presente em
cada uma das cinco opções de página sele-
cionáveis. Fornece informação continua-
mente atualizada sobre os seguintes itens:
• Estado atual da caixa de transferência
(apenas exibido em 4WD LOW [Baixa])
• Modo atual do Selec-Terrain — Se equi-
pado
• Latitude/Longitude atual
• Altitude atual do veículo
• Estado do controlo das descidas
• Controlo Selec-Speed e velocidade selecio-
nada em km/h (mph)
Menu principal
1 — Aplicação "Off Road Pages" (Pági-
nas fora da estrada)
2 — Botão Apps (Aplicações) do
Uconnect
Barra de estado
1 — Estado da caixa de transferência
(apenas em 4WD LOW [Baixa])
2 — Modo do Selec-Terrain — Se equi-
pado
3 — Latitude/Longitude atual
4 — Altitude atual
5 — Controlo das descidas
6 — Estado do Selec-Speed e veloci-
dade definida
MULTIMÉDIA
364

Dinâmica do veículo
A página "Dinâmica do veículo" exibe infor-
mações sobre o eixo de transmissão do veí-
culo.
É apresentada a seguinte informação:
• Ângulo de direção em graus
• Estado da caixa de transferência
• Estado dos eixos traseiros – Se equipado
Suspension (suspensão)
A página "Suspensão" exibe informações so-
bre a suspensão do veículo.
É apresentada a seguinte informação:
• Indicador da articulação da suspensão
• Estado da altura de condução atual — Se
equipado
– Normal
– Fora da estrada 1
– Fora da estrada 2
– Entrada/Saída
– Aero
NOTA:
A articulação das rodas é representada pela
cor amarela no indicador da articulação da
suspensão. Se a altura de condução for ajus-
tada, o indicador da altura de condução, no
ecrã, muda para a altura adequada e o indi-
cador da articulação da suspensão mostra o
movimento e a alteração da altura.
Inclinação e rotação
A página "Pitch And Roll" (Inclinação e rota-
ção) exibe a inclinação atual do veículo (ân-
gulo para cima e para baixo) e a rotação
(ângulo de lado a lado) em graus. Os indica-
dores de inclinação e rotação proporcionam
uma visualização do ângulo atual do veículo.
Menu Vehicle Dynamics (Dinâmica do
veículo)
1 — Ângulo de direção
2 — Estado da caixa de transferência
3 — Estado do bloqueio do eixo tra-
seiro
Menu da suspensão
1 — Indicador da articulação da sus-
pensão
2 — Altura de condução atual
365
