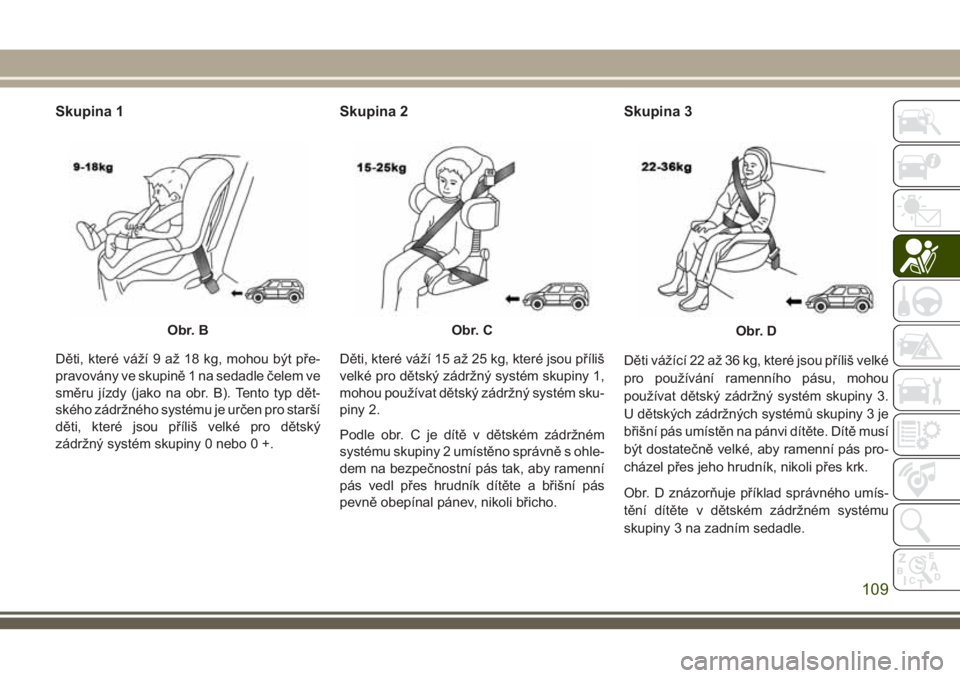

Skupina 1
Děti, které váží 9 až 18 kg, mohou být pře-
pravovány ve skupině 1 na sedadle čelem ve
směru jízdy (jako na obr. B). Tento typ dět-
ského zádržného systému je určen pro starší
děti, které jsou příliš velké pro dětský
zádržný systém skupiny 0 nebo 0 +.
Skupina 2
Děti, které váží 15 až 25 kg, které jsou příliš
velké pro dětský zádržný systém skupiny 1,
mohou používat dětský zádržný systém sku-
piny 2.
Podle obr. C je dítě v dětském zádržném
systému skupiny 2 umístěno správně s ohle-
dem na bezpečnostní pás tak, aby ramenní
pás vedl přes hrudník dítěte a břišní pás
pevně obepínal pánev, nikoli břicho.
Skupina 3
Děti vážící 22 až 36 kg, které jsou příliš velké
pro používání ramenního pásu, mohou
používat dětský zádržný systém skupiny 3.
U dětských zádržných systémů skupiny 3 je
břišní pás umístěn na pánvi dítěte. Dítě musí
být dostatečně velké, aby ramenní pás pro-
cházel přes jeho hrudník, nikoli přes krk.
Obr. D znázorňuje příklad správného umís-
tění dítěte v dětském zádržném systému
skupiny 3 na zadním sedadle.
Obr. BObr. CObr. D
109

UPOZORNĚNÍ!
• Nesprávná instalace může způsobit
závadu zádržného systému pro
kojence nebo děti. Při nehodě může
dojít k uvolnění. Může dojít k závaž-
nému zranění nebo usmrcení dítěte. Při
instalaci dětského zádržného systému
postupujte přesně podle pokynů jeho
výrobce.
• Po nainstalování dětského zádržného
systému do vozidla není nutné posuno-
vat sedadlo dopředu nebo dozadu, pro-
tože může dojít k uvolnění úchytů
tohoto zádržného systému. Před nasta-
vením polohy sedadla nejprve dětský
zádržný systém odstraňte z vozidla. Po
nastavení sedadla dětský zádržný sys-
tém znovu nainstalujte.
•
Když dětský zádržný systém nepouží-
váte, zajistěte jej ve vozidle bezpečnost-
ním pásem nebo úchyty ISOFIX, nebo jej
z vozidla vyjměte. Nenechávejte jej ve
vozidle na sedadle volně ležet. Při náh-
lém zastavení nebo nehodě může být
zádržný systém vymrštěn směrem k oso-
UPOZORNĚNÍ!
bám nebo opěradlům sedadel a může
způsobit vážné zranění.
Vhodnost sedadel pro použití univer-
zálního dětského zádržného systému
Podle evropské směrnice 2000/3/ES jsou
údaje o vhodnosti jednotlivých sedadel pro
instalaci univerzálních dětských zádržných
systémů zobrazeny v následující tabulce:
Pozice na sedadle – dvoudveřový model
Hmotnostní
skupinaTabulka poloh univerzální
dětské sedačky
Přední spo-
lujezdecKrajní zadní
sedadlo
0–aždo
10 kgXU
0+–aždo
13 kgXU
I–9až18kg X U
II–15až
25 kgXU
Hmotnostní
skupinaTabulka poloh univerzální
dětské sedačky
Přední spo-
lujezdecKrajní zadní
sedadlo
III–22až
36 kgXU
Pozice na sedadle – čtyřdveřový model
Hmot-
nostní
skupinaTabulka poloh univerzální dět-
ské sedačky
Přední
spolujez-
decKrajní
zadní
sedadloZadní
pro-
střední
sedadlo
0–aždo
10 kgXUU
0+–až
do 13 kgXUU
I–9až
18 kgXUU
II–15až
25 kgXUU
III –
22 až
36 kgXUU
BEZPEČNOST
11 0

Význam písmen použitých v tabulce výše:
• U = Vhodné pro zádržné systémy „univer-
zální“ kategorie schválené k použití v dané
hmotnostní skupině.
• X = Sedadlo není vhodné pro děti dané
hmotnostní skupiny.
Pokud hlavová opěrka překáží při montáži
dětského zádržného systému, upravte hla-
vovou opěrku (pokud je nastavitelná).
Bezpečnostní pásy u starších dětí
Děti vyšší než 1,50 m mohou místo dětského
zádržného systému používat bezpečnostní
pásy.
Chcete-li určit, zda dítěti bezpečnostní
správně sedí nebo zda by mělo i nadále
používat dětský zádržný systém skupiny
2 nebo skupiny 3, který lépe vyhovuje vedení
bezpečnostního pásu, proveďte tento test
skládající se z pěti otázek:
1. Může se dítě sedět tak, aby se zády zcela
dotýkalo opěradla?
2. Může dítě pohodlně ohnout kolena přes
přední část sedáku tak, aby se i nadále
dotýkalo zády opěradla?3. Prochází ramenní pás přes rameno
dítěte mezi jeho krkem a paží?
4. Je břišní část pásu tak nízko, aby se
dotýkala stehen dítěte a nikoli břicha?
5. Vydrží dítě takto sedět po celou dobu
jízdy?
Pokud je odpověď na některou z těchto otá-
zek „ne“, musí dítě i nadále nutně používat
v tomto vozidle dětský zádržný systém sku-
piny 2 nebo 3. Pokud dítě používá břišní/
ramenní bezpečnostní pás, pravidelně kont-
rolujte, zda pás dítě správně obepíná
a ujistěte se, zda je zajištěn zámek bezpeč-
nostního pásu. Bude-li se dítě kroutit nebo
krčit, pás může sklouznout do nežádoucí
polohy. Bude-li se ramenní pás dotýkat obli-
čeje nebo krku, posuňte dítě více do středu
vozidla nebo použijte podsedák, který
umožní správné vedení bezpečnostního
pásu.
UPOZORNĚNÍ!
Nikdy dítěti nedovolte, aby si posunulo
ramenní pás pod ruku nebo za záda. Při
nehodě by ramenní pás nemohl dítěti
UPOZORNĚNÍ!
poskytovat řádnou ochranu, což může
vést k vážnému zranění nebo usmrcení.
Dítě musí vždy správně používat břišní
i ramenní část bezpečnostního pásu.
Zádržný systém ISOFIX
Vozidlo je vybaveno systémem ISOFIX pro
uchycení dětského zádržného systému.
Tento systém umožňuje instalaci dětských
sedaček se systémem ISOFIX bez použití
bezpečnostních pásů vozidla. Systém ISO-
Obr. E
111

FIX má dva dolní úchyty na zadní straně
sedáku sedadla v místě, kde se dotýká opě-
radla, a horní kotevní úchyt za sedadlem.
Příklad dětského zádržného systému Uni-
versal ISOFIX pro hmotnostní skupinu 1 je
zobrazen na obr. E. Dětské zádržné systémy
ISOFIX jsou dostupné i v jiných hmotnost-
ních skupinách.
Umístění ukotvení systému ISOFIX
Spodní ukotvení jsou tvořena kruhovými
tyčemi nacházejícími se na zadní straně
sedáku v místě jeho kontaktu s opěradlem,
pod symboly ukotvení na opěradle. Jsou
viditelné pouze tehdy, když se opřete do
zadního sedadla při instalaci dětského
zádržného systému. Snadno je nahmatáte
při pohybu prstem podél otvoru mezi opěra-
dlem a sedákem sedadla.
Umístění upevňovacích ukotvení
Za každým zadním sedadlem se u podlahy
nachází kotevní úchyty popruhu.
Ukotvení systému ISOFIXKotevní úchyty popruhů
(dvoudveřové modely)
BEZPEČNOST
11 2

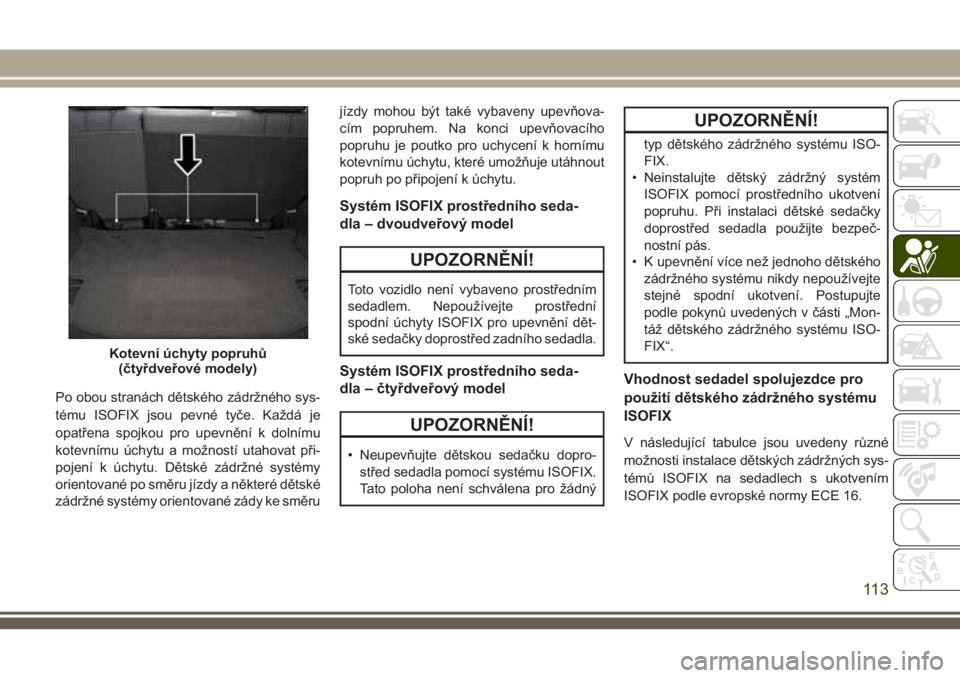

Po obou stranách dětského zádržného sys-
tému ISOFIX jsou pevné tyče. Každá je
opatřena spojkou pro upevnění k dolnímu
kotevnímu úchytu a možností utahovat při-
pojení k úchytu. Dětské zádržné systémy
orientované po směru jízdy a některé dětské
zádržné systémy orientované zády ke směrujízdy mohou být také vybaveny upevňova-
cím popruhem. Na konci upevňovacího
popruhu je poutko pro uchycení k hornímu
kotevnímu úchytu, které umožňuje utáhnout
popruh po připojení k úchytu.
Systém ISOFIX prostředního seda-
dla – dvoudveřový model
UPOZORNĚNÍ!
Toto vozidlo není vybaveno prostředním
sedadlem. Nepoužívejte prostřední
spodní úchyty ISOFIX pro upevnění dět-
ské sedačky doprostřed zadního sedadla.
Systém ISOFIX prostředního seda-
dla – čtyřdveřový model
UPOZORNĚNÍ!
• Neupevňujte dětskou sedačku dopro-
střed sedadla pomocí systému ISOFIX.
Tato poloha není schválena pro žádný
UPOZORNĚNÍ!
typ dětského zádržného systému ISO-
FIX.
• Neinstalujte dětský zádržný systém
ISOFIX pomocí prostředního ukotvení
popruhu. Při instalaci dětské sedačky
doprostřed sedadla použijte bezpeč-
nostní pás.
• K upevnění více než jednoho dětského
zádržného systému nikdy nepoužívejte
stejné spodní ukotvení. Postupujte
podle pokynů uvedených v části „Mon-
táž dětského zádržného systému ISO-
FIX“.
Vhodnost sedadel spolujezdce pro
použití dětského zádržného systému
ISOFIX
V následující tabulce jsou uvedeny různé
možnosti instalace dětských zádržných sys-
témů ISOFIX na sedadlech s ukotvením
ISOFIX podle evropské normy ECE 16.
Kotevní úchyty popruhů
(čtyřdveřové modely)
11 3

Pozice na sedadle – dvoudveřový model
Hmotnostní skupinaTabulka poloh systému ISOFIX ve vozidle
Velikostní třída Uchycení Přední spolujezdec Krajní zadní sedadlo
0–aždo10kgE ISO/R1 X X
(1) X X
0+–aždo13kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
I–9až18kgD ISO/R2 X X
C ISO/R3 X X
B ISO/F2 X IUF
B1 ISO/F2X X IUF
A ISO/F3 X IUF
(1) X X
II–15až25kg (1) X X
III–22až36kg (1) X X
Pozice na sedadle – čtyřdveřový model
Hmotnostní skupinaTabulka poloh systému ISOFIX ve vozidle
Velikostní třída Uchycení Přední spolujezdec Krajní zadní sedadloZadní prostřední
sedadlo
0–aždo10kgE ISO/R1 X IUF X
(1) X X X
BEZPEČNOST
11 4

Hmotnostní skupinaTabulka poloh systému ISOFIX ve vozidle
Velikostní třída Uchycení Přední spolujezdec Krajní zadní sedadloZadní prostřední
sedadlo
0+–aždo13kgE ISO/R1 X IUF X
D ISO/R2 X X X
C ISO/R3 X X X
(1) X X X
I–9až18kgD ISO/R2 X X X
C ISO/R3 X X X
B ISO/F2 X IUF X
B1 ISO/F2X X IUF X
A ISO/F3 X IUF X
(1) X X X
II–15až25kg (1) X X X
III–22až36kg (1) X X X
Význam písmen použitých v předchozí
tabulce:
(1) = Pro dětský zádržný systém (CRS),
který nenese identifikaci (A až G) velikostní
třídy ISO/XX pro použitelnou hmotnostní
skupinu, může výrobce vozidla určit pro kon-
krétní vozidlo dětský zádržný systém(y) ISO-
FIX pro každé sedadlo.• IUF = Vhodné pro dětské zádržné systémy
ISOFIX orientované po směru jízdy univer-
zální kategorie schválené pro použití
v dané hmotnostní třídě.
• X = Poloha ISOFIX není vhodná pro dětské
zádržné systémy ISOFIX v této hmotnostní
skupině nebo této velikostní třídě.Při instalaci dětského zádržného systému
vždy dodržujte pokyny jeho výrobce. Ne
všechny dětské zádržné systémy se insta-
lují dle zde uvedených pokynů. V případě
použití dětského zádržného systému Uni-
versal ISOFIX můžete používat pouze
schválené dětské zádržné systémy s ozna-
čením ECE R44 (verze R44/03 nebo vyšší)
„Universal ISOFIX“.
11 5

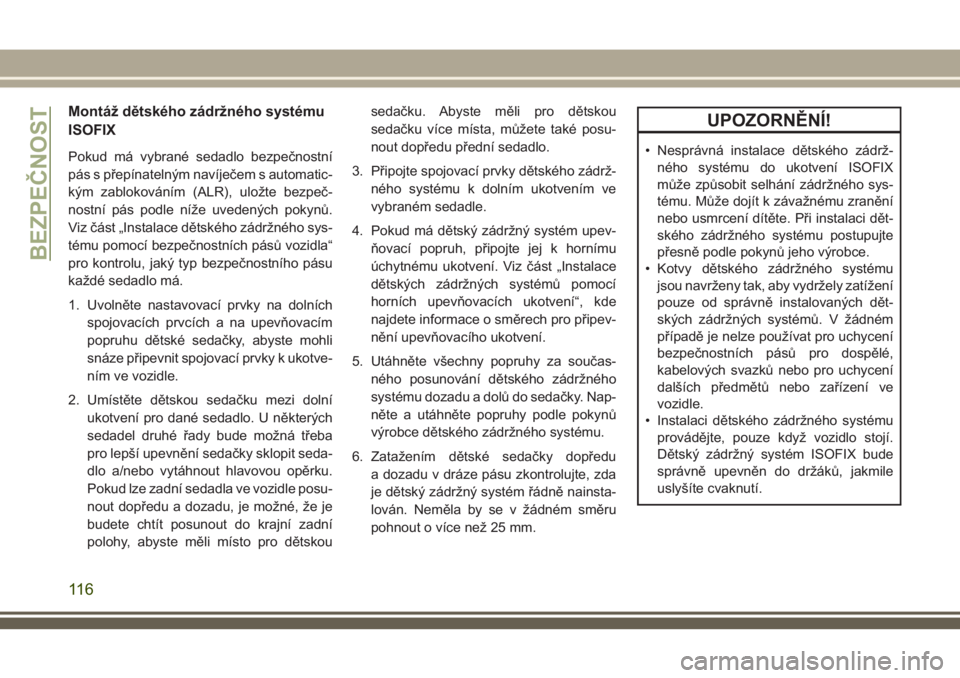

Montáž dětského zádržného systému
ISOFIX
Pokud má vybrané sedadlo bezpečnostní
pás s přepínatelným navíječem s automatic-
kým zablokováním (ALR), uložte bezpeč-
nostní pás podle níže uvedených pokynů.
Viz část „Instalace dětského zádržného sys-
tému pomocí bezpečnostních pásů vozidla“
pro kontrolu, jaký typ bezpečnostního pásu
každé sedadlo má.
1. Uvolněte nastavovací prvky na dolních
spojovacích prvcích a na upevňovacím
popruhu dětské sedačky, abyste mohli
snáze připevnit spojovací prvky k ukotve-
ním ve vozidle.
2. Umístěte dětskou sedačku mezi dolní
ukotvení pro dané sedadlo. U některých
sedadel druhé řady bude možná třeba
pro lepší upevnění sedačky sklopit seda-
dlo a/nebo vytáhnout hlavovou opěrku.
Pokud lze zadní sedadla ve vozidle posu-
nout dopředu a dozadu, je možné, že je
budete chtít posunout do krajní zadní
polohy, abyste měli místo pro dětskousedačku. Abyste měli pro dětskou
sedačku více místa, můžete také posu-
nout dopředu přední sedadlo.
3. Připojte spojovací prvky dětského zádrž-
ného systému k dolním ukotvením ve
vybraném sedadle.
4. Pokud má dětský zádržný systém upev-
ňovací popruh, připojte jej k hornímu
úchytnému ukotvení. Viz část „Instalace
dětských zádržných systémů pomocí
horních upevňovacích ukotvení“, kde
najdete informace o směrech pro připev-
nění upevňovacího ukotvení.
5. Utáhněte všechny popruhy za součas-
ného posunování dětského zádržného
systému dozadu a dolů do sedačky. Nap-
něte a utáhněte popruhy podle pokynů
výrobce dětského zádržného systému.
6. Zatažením dětské sedačky dopředu
a dozadu v dráze pásu zkontrolujte, zda
je dětský zádržný systém řádně nainsta-
lován. Neměla by se v žádném směru
pohnout o více než 25 mm.
UPOZORNĚNÍ!
• Nesprávná instalace dětského zádrž-
ného systému do ukotvení ISOFIX
může způsobit selhání zádržného sys-
tému. Může dojít k závažnému zranění
nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte
přesně podle pokynů jeho výrobce.
• Kotvy dětského zádržného systému
jsou navrženy tak, aby vydržely zatížení
pouze od správně instalovaných dět-
ských zádržných systémů. V žádném
případě je nelze používat pro uchycení
bezpečnostních pásů pro dospělé,
kabelových svazků nebo pro uchycení
dalších předmětů nebo zařízení ve
vozidle.
• Instalaci dětského zádržného systému
provádějte, pouze když vozidlo stojí.
Dětský zádržný systém ISOFIX bude
správně upevněn do držáků, jakmile
uslyšíte cvaknutí.
BEZPEČNOST
11 6

Instalace dětských zádržných sys-
témů pomocí horních upevňovacích
úchytů:
1. Za sedadlem, kam chcete nainstalovat
dětský zádržný systém, najděte úchyt pro
upevnění popruhu. Je možné, že budete
muset posunout sedadlo dopředu,
abyste měli lepší přístup k upevňovacímu
úchytu. Pokud za sedadlem není žádný
horní upevňovací úchyt, nainstalujte dět-
ský zádržný systém ve vozidle na jiné
sedadlo, je-li to možné.
2. Veďte upevňovací popruh co nejkratší
cestou mezi kotvou a dětskou sedačkou.
Je-li vaše vozidlo vybaveno nastavitel-
nými zadními hlavovými opěrkami, zved-
něte hlavovou opěrku a je-li to možné,
veďte upevňovací popruh mezi tyčemi
pod hlavovou opěrkou. Pokud to není
možné, snižte hlavovou opěrku a protáh-
něte upevňovací popruh kolem vnější
strany hlavové opěrky.

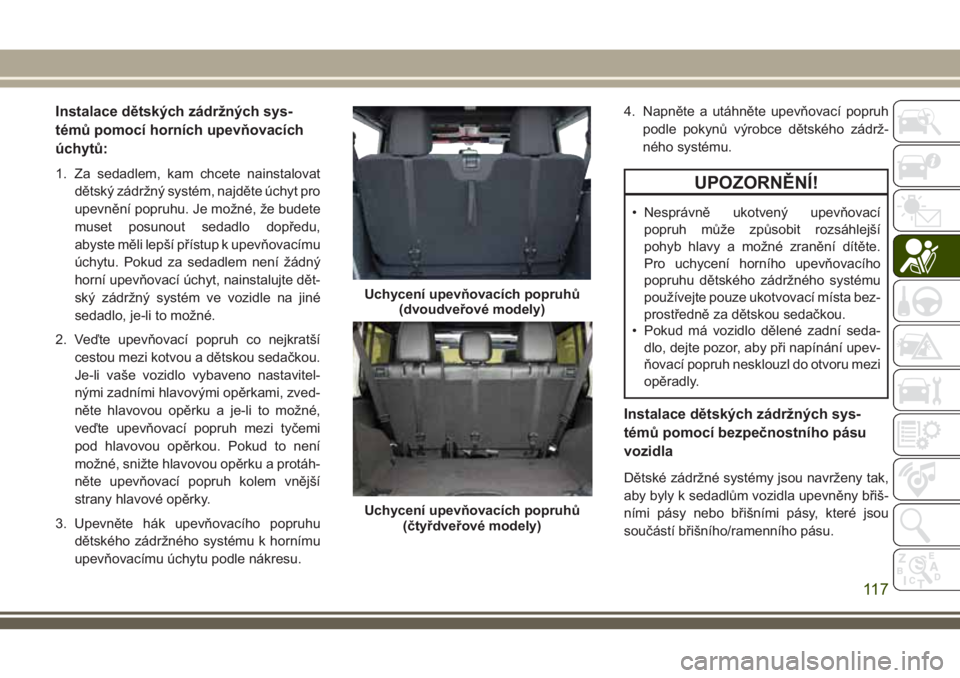

3. Upevněte hák upevňovacího popruhu
dětského zádržného systému k hornímu
upevňovacímu úchytu podle nákresu.4. Napněte a utáhněte upevňovací popruh
podle pokynů výrobce dětského zádrž-
ného systému.UPOZORNĚNÍ!
• Nesprávně ukotvený upevňovací
popruh může způsobit rozsáhlejší
pohyb hlavy a možné zranění dítěte.
Pro uchycení horního upevňovacího
popruhu dětského zádržného systému
používejte pouze ukotvovací místa bez-
prostředně za dětskou sedačkou.
• Pokud má vozidlo dělené zadní seda-
dlo, dejte pozor, aby při napínání upev-
ňovací popruh nesklouzl do otvoru mezi
opěradly.
Instalace dětských zádržných sys-
témů pomocí bezpečnostního pásu
vozidla
Dětské zádržné systémy jsou navrženy tak,
aby byly k sedadlům vozidla upevněny břiš-
ními pásy nebo břišními pásy, které jsou
součástí břišního/ramenního pásu.
Uchycení upevňovacích popruhů
(dvoudveřové modely)
Uchycení upevňovacích popruhů
(čtyřdveřové modely)
11 7

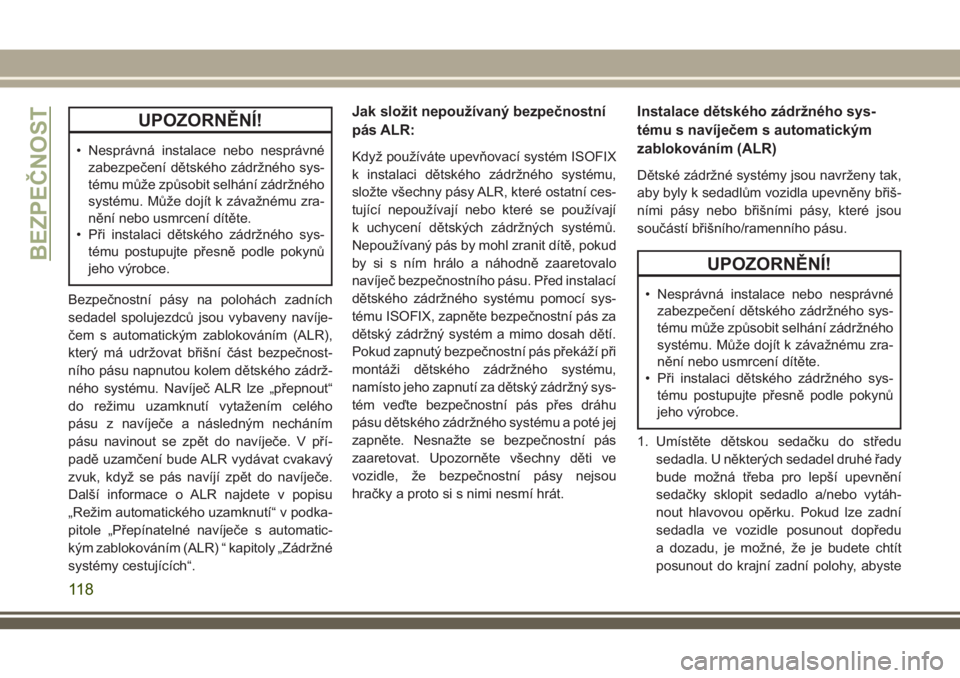

UPOZORNĚNÍ!
• Nesprávná instalace nebo nesprávné
zabezpečení dětského zádržného sys-
tému může způsobit selhání zádržného
systému. Může dojít k závažnému zra-
nění nebo usmrcení dítěte.
• Při instalaci dětského zádržného sys-
tému postupujte přesně podle pokynů
jeho výrobce.
Bezpečnostní pásy na polohách zadních
sedadel spolujezdců jsou vybaveny navíje-
čem s automatickým zablokováním (ALR),
který má udržovat břišní část bezpečnost-
ního pásu napnutou kolem dětského zádrž-
ného systému. Navíječ ALR lze „přepnout“
do režimu uzamknutí vytažením celého
pásu z navíječe a následným necháním
pásu navinout se zpět do navíječe. V pří-
padě uzamčení bude ALR vydávat cvakavý
zvuk, když se pás navíjí zpět do navíječe.
Další informace o ALR najdete v popisu
„Režim automatického uzamknutí“ v podka-
pitole „Přepínatelné navíječe s automatic-
kým zablokováním (ALR) “ kapitoly „Zádržné
systémy cestujících“.
Jak složit nepoužívaný bezpečnostní
pás ALR:
Když používáte upevňovací systém ISOFIX
k instalaci dětského zádržného systému,
složte všechny pásy ALR, které ostatní ces-
tující nepoužívají nebo které se používají
k uchycení dětských zádržných systémů.
Nepoužívaný pás by mohl zranit dítě, pokud
by si s ním hrálo a náhodně zaaretovalo
navíječ bezpečnostního pásu. Před instalací
dětského zádržného systému pomocí sys-
tému ISOFIX, zapněte bezpečnostní pás za
dětský zádržný systém a mimo dosah dětí.
Pokud zapnutý bezpečnostní pás překáží při
montáži dětského zádržného systému,
namísto jeho zapnutí za dětský zádržný sys-
tém veďte bezpečnostní pás přes dráhu
pásu dětského zádržného systému a poté jej
zapněte. Nesnažte se bezpečnostní pás
zaaretovat. Upozorněte všechny děti ve
vozidle, že bezpečnostní pásy nejsou
hračky a proto si s nimi nesmí hrát.
Instalace dětského zádržného sys-
tému s navíječem s automatickým
zablokováním (ALR)
Dětské zádržné systémy jsou navrženy tak,
aby byly k sedadlům vozidla upevněny břiš-
ními pásy nebo břišními pásy, které jsou
součástí břišního/ramenního pásu.
UPOZORNĚNÍ!
• Nesprávná instalace nebo nesprávné
zabezpečení dětského zádržného sys-
tému může způsobit selhání zádržného
systému. Může dojít k závažnému zra-
nění nebo usmrcení dítěte.
• Při instalaci dětského zádržného sys-
tému postupujte přesně podle pokynů
jeho výrobce.
1. Umístěte dětskou sedačku do středu
sedadla. U některých sedadel druhé řady
bude možná třeba pro lepší upevnění
sedačky sklopit sedadlo a/nebo vytáh-
nout hlavovou opěrku. Pokud lze zadní
sedadla ve vozidle posunout dopředu
a dozadu, je možné, že je budete chtít
posunout do krajní zadní polohy, abyste
BEZPEČNOST
11 8
