JEEP WRANGLER 2018 Návod k použití a údržbě (in Czech)

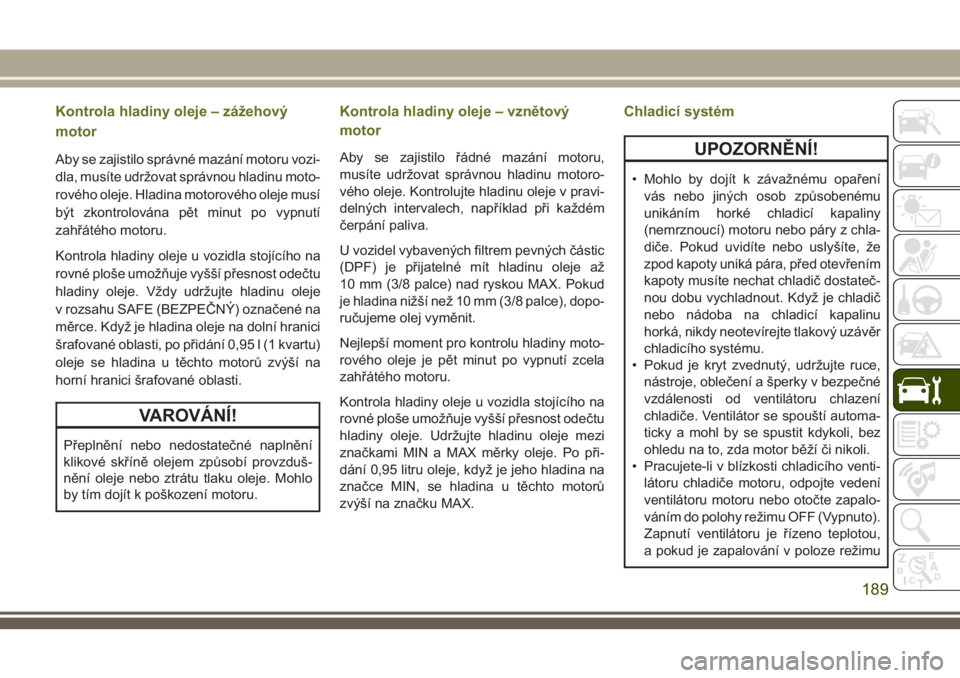

Kontrola hladiny oleje – zážehový
motor
Aby se zajistilo správné mazání motoru vozi-
dla, musíte udržovat správnou hladinu moto-
rového oleje. Hladina motorového oleje musí
být zkontrolována pět minut po vypnutí
zahřátého motoru.
Kontrola hladiny oleje u vozidla stojícího na
rovné ploše umožňuje vyšší přesnost odečtu
hladiny oleje. Vždy udržujte hladinu oleje
v rozsahu SAFE (BEZPEČNÝ) označené na
měrce. Když je hladina oleje na dolní hranici
šrafované oblasti, po přidání 0,95 l (1 kvartu)
oleje se hladina u těchto motorů zvýší na
horní hranici šrafované oblasti.
VAROVÁNÍ!
Přeplnění nebo nedostatečné naplnění
klikové skříně olejem způsobí provzduš-
nění oleje nebo ztrátu tlaku oleje. Mohlo
by tím dojít k poškození motoru.
Kontrola hladiny oleje – vznětový
motor
Aby se zajistilo řádné mazání motoru,
musíte udržovat správnou hladinu motoro-
vého oleje. Kontrolujte hladinu oleje v pravi-
delných intervalech, například při každém
čerpání paliva.
U vozidel vybavených filtrem pevných částic
(DPF) je přijatelné mít hladinu oleje až
10 mm (3/8 palce) nad ryskou MAX. Pokud
je hladina nižší než 10 mm (3/8 palce), dopo-
ručujeme olej vyměnit.
Nejlepší moment pro kontrolu hladiny moto-
rového oleje je pět minut po vypnutí zcela
zahřátého motoru.
Kontrola hladiny oleje u vozidla stojícího na
rovné ploše umožňuje vyšší přesnost odečtu
hladiny oleje. Udržujte hladinu oleje mezi
značkami MIN a MAX měrky oleje. Po při-
dání 0,95 litru oleje, když je jeho hladina na
značce MIN, se hladina u těchto motorů
zvýší na značku MAX.
Chladicí systém
UPOZORNĚNÍ!
• Mohlo by dojít k závažnému opaření
vás nebo jiných osob způsobenému
unikáním horké chladicí kapaliny
(nemrznoucí) motoru nebo páry z chla-
diče. Pokud uvidíte nebo uslyšíte, že
zpod kapoty uniká pára, před otevřením
kapoty musíte nechat chladič dostateč-
nou dobu vychladnout. Když je chladič
nebo nádoba na chladicí kapalinu
horká, nikdy neotevírejte tlakový uzávěr
chladicího systému.
• Pokud je kryt zvednutý, udržujte ruce,
nástroje, oblečení a šperky v bezpečné
vzdálenosti od ventilátoru chlazení
chladiče. Ventilátor se spouští automa-
ticky a mohl by se spustit kdykoli, bez
ohledu na to, zda motor běží či nikoli.
• Pracujete-li v blízkosti chladicího venti-
látoru chladiče motoru, odpojte vedení
ventilátoru motoru nebo otočte zapalo-
váním do polohy režimu OFF (Vypnuto).
Zapnutí ventilátoru je řízeno teplotou,
a pokud je zapalování v poloze režimu
189

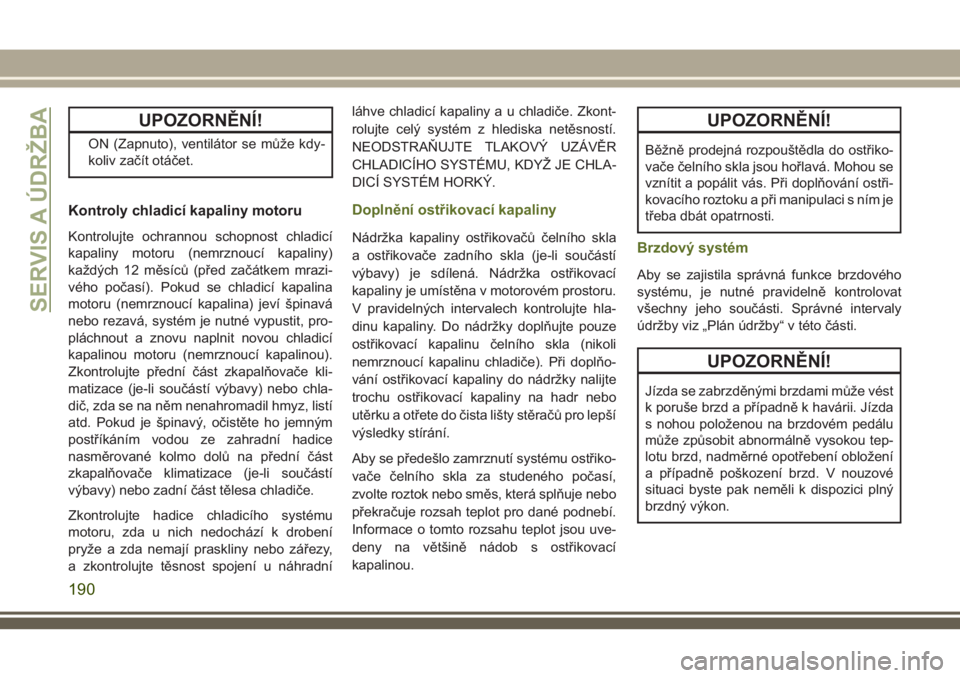

UPOZORNĚNÍ!
ON (Zapnuto), ventilátor se může kdy-
koliv začít otáčet.
Kontroly chladicí kapaliny motoru
Kontrolujte ochrannou schopnost chladicí
kapaliny motoru (nemrznoucí kapaliny)
každých 12 měsíců (před začátkem mrazi-
vého počasí). Pokud se chladicí kapalina
motoru (nemrznoucí kapalina) jeví špinavá
nebo rezavá, systém je nutné vypustit, pro-
pláchnout a znovu naplnit novou chladicí
kapalinou motoru (nemrznoucí kapalinou).
Zkontrolujte přední část zkapalňovače kli-
matizace (je-li součástí výbavy) nebo chla-
dič, zda se na něm nenahromadil hmyz, listí
atd. Pokud je špinavý, očistěte ho jemným
postříkáním vodou ze zahradní hadice
nasměrované kolmo dolů na přední část
zkapalňovače klimatizace (je-li součástí
výbavy) nebo zadní část tělesa chladiče.
Zkontrolujte hadice chladicího systému
motoru, zda u nich nedochází k drobení
pryže a zda nemají praskliny nebo zářezy,
a zkontrolujte těsnost spojení u náhradníláhve chladicí kapaliny a u chladiče. Zkont-
rolujte celý systém z hlediska netěsností.
NEODSTRAŇUJTE TLAKOVÝ UZÁVĚR
CHLADICÍHO SYSTÉMU, KDYŽ JE CHLA-
DICÍ SYSTÉM HORKÝ.
Doplnění ostřikovací kapaliny
Nádržka kapaliny ostřikovačů čelního skla
a ostřikovače zadního skla (je-li součástí
výbavy) je sdílená. Nádržka ostřikovací
kapaliny je umístěna v motorovém prostoru.
V pravidelných intervalech kontrolujte hla-
dinu kapaliny. Do nádržky doplňujte pouze
ostřikovací kapalinu čelního skla (nikoli
nemrznoucí kapalinu chladiče). Při doplňo-
vání ostřikovací kapaliny do nádržky nalijte
trochu ostřikovací kapaliny na hadr nebo
utěrku a otřete do čista lišty stěračů pro lepší
výsledky stírání.
Aby se předešlo zamrznutí systému ostřiko-
vače čelního skla za studeného počasí,
zvolte roztok nebo směs, která splňuje nebo
překračuje rozsah teplot pro dané podnebí.
Informace o tomto rozsahu teplot jsou uve-
deny na většině nádob s ostřikovací
kapalinou.
UPOZORNĚNÍ!
Běžně prodejná rozpouštědla do ostřiko-
vače čelního skla jsou hořlavá. Mohou se
vznítit a popálit vás. Při doplňování ostři-
kovacího roztoku a při manipulaci s ním je
třeba dbát opatrnosti.
Brzdový systém
Aby se zajistila správná funkce brzdového
systému, je nutné pravidelně kontrolovat
všechny jeho součásti. Správné intervaly
údržby viz „Plán údržby“ v této části.
UPOZORNĚNÍ!
Jízda se zabrzděnými brzdami může vést
k poruše brzd a případně k havárii. Jízda
s nohou položenou na brzdovém pedálu
může způsobit abnormálně vysokou tep-
lotu brzd, nadměrné opotřebení obložení
a případně poškození brzd. V nouzové
situaci byste pak neměli k dispozici plný
brzdný výkon.
SERVIS A ÚDRŽBA
190

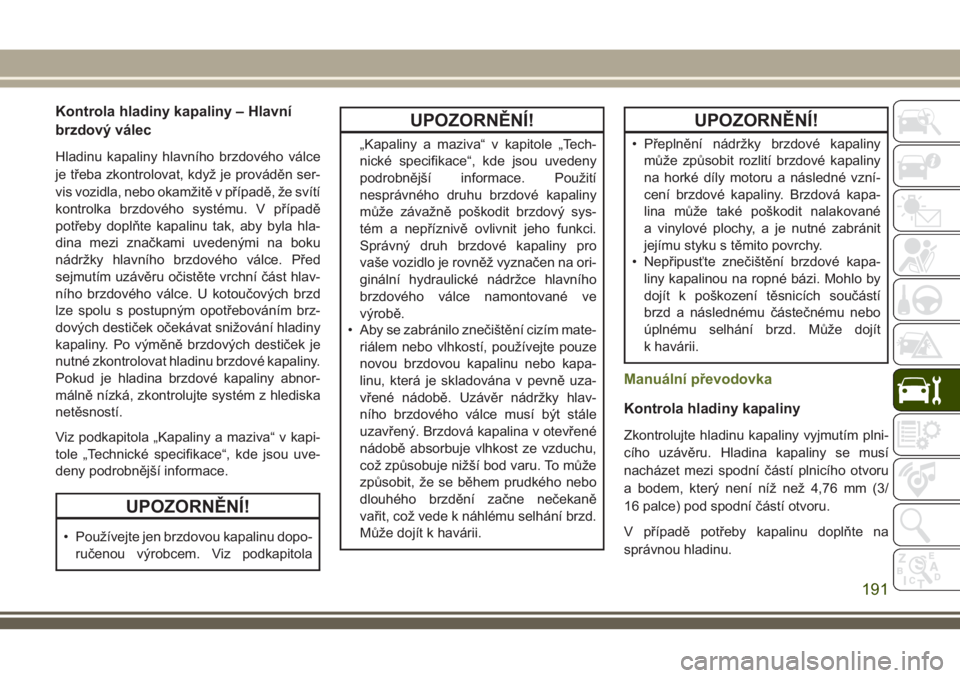

Kontrola hladiny kapaliny – Hlavní
brzdový válec
Hladinu kapaliny hlavního brzdového válce
je třeba zkontrolovat, když je prováděn ser-
vis vozidla, nebo okamžitě v případě, že svítí
kontrolka brzdového systému. V případě
potřeby doplňte kapalinu tak, aby byla hla-
dina mezi značkami uvedenými na boku
nádržky hlavního brzdového válce. Před
sejmutím uzávěru očistěte vrchní část hlav-
ního brzdového válce. U kotoučových brzd
lze spolu s postupným opotřebováním brz-
dových destiček očekávat snižování hladiny
kapaliny. Po výměně brzdových destiček je
nutné zkontrolovat hladinu brzdové kapaliny.
Pokud je hladina brzdové kapaliny abnor-
málně nízká, zkontrolujte systém z hlediska
netěsností.
Viz podkapitola „Kapaliny a maziva“ v kapi-
tole „Technické specifikace“, kde jsou uve-
deny podrobnější informace.
UPOZORNĚNÍ!
• Používejte jen brzdovou kapalinu dopo-
ručenou výrobcem. Viz podkapitola
UPOZORNĚNÍ!
„Kapaliny a maziva“ v kapitole „Tech-
nické specifikace“, kde jsou uvedeny
podrobnější informace. Použití
nesprávného druhu brzdové kapaliny
může závažně poškodit brzdový sys-
tém a nepříznivě ovlivnit jeho funkci.
Správný druh brzdové kapaliny pro
vaše vozidlo je rovněž vyznačen na ori-
ginální hydraulické nádržce hlavního
brzdového válce namontované ve
výrobě.
• Aby se zabránilo znečištění cizím mate-
riálem nebo vlhkostí, používejte pouze
novou brzdovou kapalinu nebo kapa-
linu, která je skladována v pevně uza-
vřené nádobě. Uzávěr nádržky hlav-
ního brzdového válce musí být stále
uzavřený. Brzdová kapalina v otevřené
nádobě absorbuje vlhkost ze vzduchu,
což způsobuje nižší bod varu. To může
způsobit, že se během prudkého nebo
dlouhého brzdění začne nečekaně
vařit, což vede k náhlému selhání brzd.
Může dojít k havárii.
UPOZORNĚNÍ!
• Přeplnění nádržky brzdové kapaliny
může způsobit rozlití brzdové kapaliny
na horké díly motoru a následné vzní-
cení brzdové kapaliny. Brzdová kapa-
lina může také poškodit nalakované
a vinylové plochy, a je nutné zabránit
jejímu styku s těmito povrchy.
• Nepřipusťte znečištění brzdové kapa-
liny kapalinou na ropné bázi. Mohlo by
dojít k poškození těsnicích součástí
brzd a následnému částečnému nebo
úplnému selhání brzd. Může dojít
k havárii.
Manuální převodovka
Kontrola hladiny kapaliny
Zkontrolujte hladinu kapaliny vyjmutím plni-
cího uzávěru. Hladina kapaliny se musí
nacházet mezi spodní částí plnicího otvoru
a bodem, který není níž než 4,76 mm (3/
16 palce) pod spodní částí otvoru.
V případě potřeby kapalinu doplňte na
správnou hladinu.
191

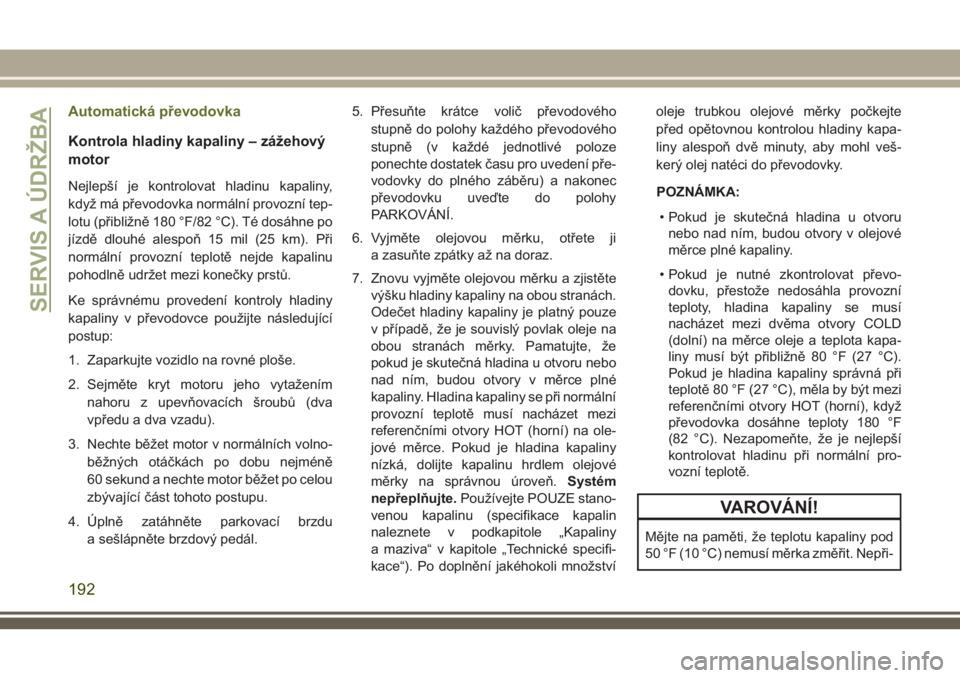

Automatická převodovka
Kontrola hladiny kapaliny – zážehový
motor
Nejlepší je kontrolovat hladinu kapaliny,
když má převodovka normální provozní tep-
lotu (přibližně 180 °F/82 °C). Té dosáhne po
jízdě dlouhé alespoň 15 mil (25 km). Při
normální provozní teplotě nejde kapalinu
pohodlně udržet mezi konečky prstů.
Ke správnému provedení kontroly hladiny
kapaliny v převodovce použijte následující
postup:
1. Zaparkujte vozidlo na rovné ploše.
2. Sejměte kryt motoru jeho vytažením
nahoru z upevňovacích šroubů (dva
vpředu a dva vzadu).
3. Nechte běžet motor v normálních volno-
běžných otáčkách po dobu nejméně
60 sekund a nechte motor běžet po celou
zbývající část tohoto postupu.
4. Úplně zatáhněte parkovací brzdu
a sešlápněte brzdový pedál.5. Přesuňte krátce volič převodového
stupně do polohy každého převodového
stupně (v každé jednotlivé poloze
ponechte dostatek času pro uvedení pře-
vodovky do plného záběru) a nakonec
převodovku uveďte do polohy
PARKOVÁNÍ.
6. Vyjměte olejovou měrku, otřete ji
a zasuňte zpátky až na doraz.
7. Znovu vyjměte olejovou měrku a zjistěte
výšku hladiny kapaliny na obou stranách.
Odečet hladiny kapaliny je platný pouze
v případě, že je souvislý povlak oleje na
obou stranách měrky. Pamatujte, že
pokud je skutečná hladina u otvoru nebo
nad ním, budou otvory v měrce plné
kapaliny. Hladina kapaliny se při normální
provozní teplotě musí nacházet mezi
referenčními otvory HOT (horní) na ole-
jové měrce. Pokud je hladina kapaliny
nízká, dolijte kapalinu hrdlem olejové
měrky na správnou úroveň.Systém
nepřeplňujte.Používejte POUZE stano-
venou kapalinu (specifikace kapalin
naleznete v podkapitole „Kapaliny
a maziva“ v kapitole „Technické specifi-
kace“). Po doplnění jakéhokoli množstvíoleje trubkou olejové měrky počkejte
před opětovnou kontrolou hladiny kapa-
liny alespoň dvě minuty, aby mohl veš-
kerý olej natéci do převodovky.
POZNÁMKA:
• Pokud je skutečná hladina u otvoru
nebo nad ním, budou otvory v olejové
měrce plné kapaliny.
• Pokud je nutné zkontrolovat převo-
dovku, přestože nedosáhla provozní
teploty, hladina kapaliny se musí
nacházet mezi dvěma otvory COLD
(dolní) na měrce oleje a teplota kapa-
liny musí být přibližně 80 °F (27 °C).
Pokud je hladina kapaliny správná při
teplotě 80 °F (27 °C), měla by být mezi
referenčními otvory HOT (horní), když
převodovka dosáhne teploty 180 °F
(82 °C). Nezapomeňte, že je nejlepší
kontrolovat hladinu při normální pro-
vozní teplotě.
VAROVÁNÍ!
Mějte na paměti, že teplotu kapaliny pod
50 °F (10 °C) nemusí měrka změřit. Nepři-
SERVIS A ÚDRŽBA
192

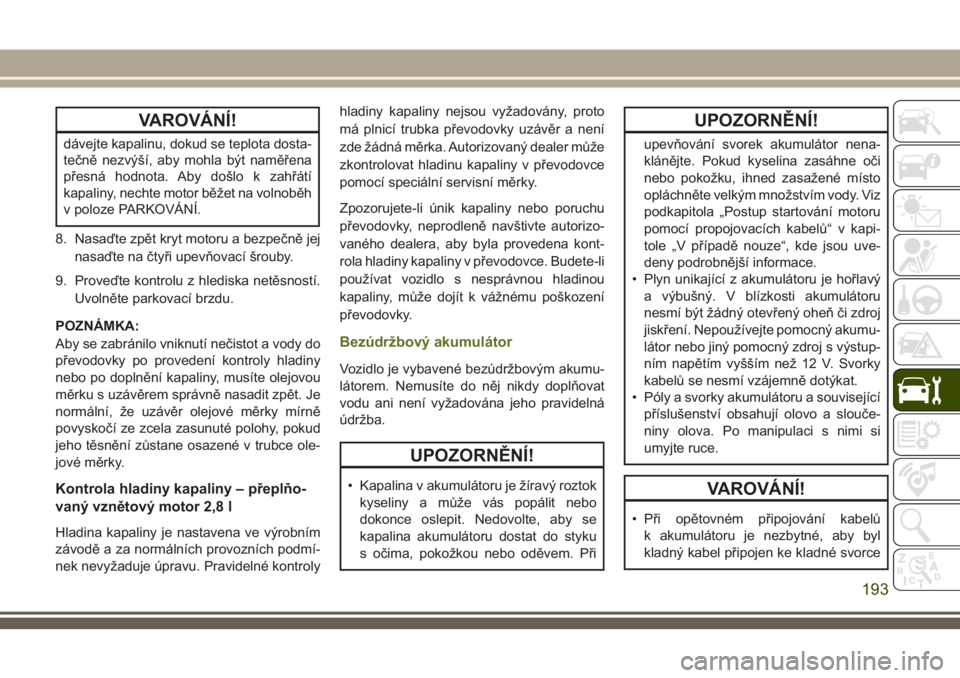

VAROVÁNÍ!
dávejte kapalinu, dokud se teplota dosta-
tečně nezvýší, aby mohla být naměřena
přesná hodnota. Aby došlo k zahřátí
kapaliny, nechte motor běžet na volnoběh
v poloze PARKOVÁNÍ.
8. Nasaďte zpět kryt motoru a bezpečně jej
nasaďte na čtyři upevňovací šrouby.
9. Proveďte kontrolu z hlediska netěsností.
Uvolněte parkovací brzdu.
POZNÁMKA:
Aby se zabránilo vniknutí nečistot a vody do
převodovky po provedení kontroly hladiny
nebo po doplnění kapaliny, musíte olejovou
měrku s uzávěrem správně nasadit zpět. Je
normální, že uzávěr olejové měrky mírně
povyskočí ze zcela zasunuté polohy, pokud
jeho těsnění zůstane osazené v trubce ole-
jové měrky.
Kontrola hladiny kapaliny – přeplňo-
vaný vznětový motor 2,8 l
Hladina kapaliny je nastavena ve výrobním
závodě a za normálních provozních podmí-
nek nevyžaduje úpravu. Pravidelné kontrolyhladiny kapaliny nejsou vyžadovány, proto
má plnicí trubka převodovky uzávěr a není
zde žádná měrka. Autorizovaný dealer může
zkontrolovat hladinu kapaliny v převodovce
pomocí speciální servisní měrky.
Zpozorujete-li únik kapaliny nebo poruchu
převodovky, neprodleně navštivte autorizo-
vaného dealera, aby byla provedena kont-
rola hladiny kapaliny v převodovce. Budete-li
používat vozidlo s nesprávnou hladinou
kapaliny, může dojít k vážnému poškození
převodovky.
Bezúdržbový akumulátor
Vozidlo je vybavené bezúdržbovým akumu-
látorem. Nemusíte do něj nikdy doplňovat
vodu ani není vyžadována jeho pravidelná
údržba.
UPOZORNĚNÍ!
• Kapalina v akumulátoru je žíravý roztok
kyseliny a může vás popálit nebo
dokonce oslepit. Nedovolte, aby se
kapalina akumulátoru dostat do styku
s očima, pokožkou nebo oděvem. Při
UPOZORNĚNÍ!
upevňování svorek akumulátor nena-
klánějte. Pokud kyselina zasáhne oči
nebo pokožku, ihned zasažené místo
opláchněte velkým množstvím vody. Viz
podkapitola „Postup startování motoru
pomocí propojovacích kabelů“ v kapi-
tole „V případě nouze“, kde jsou uve-
deny podrobnější informace.
• Plyn unikající z akumulátoru je hořlavý
a výbušný. V blízkosti akumulátoru
nesmí být žádný otevřený oheň či zdroj
jiskření. Nepoužívejte pomocný akumu-
látor nebo jiný pomocný zdroj s výstup-
ním napětím vyšším než 12 V. Svorky
kabelů se nesmí vzájemně dotýkat.
• Póly a svorky akumulátoru a související
příslušenství obsahují olovo a slouče-
niny olova. Po manipulaci s nimi si
umyjte ruce.
VAROVÁNÍ!
• Při opětovném připojování kabelů
k akumulátoru je nezbytné, aby byl
kladný kabel připojen ke kladné svorce
193

VAROVÁNÍ!

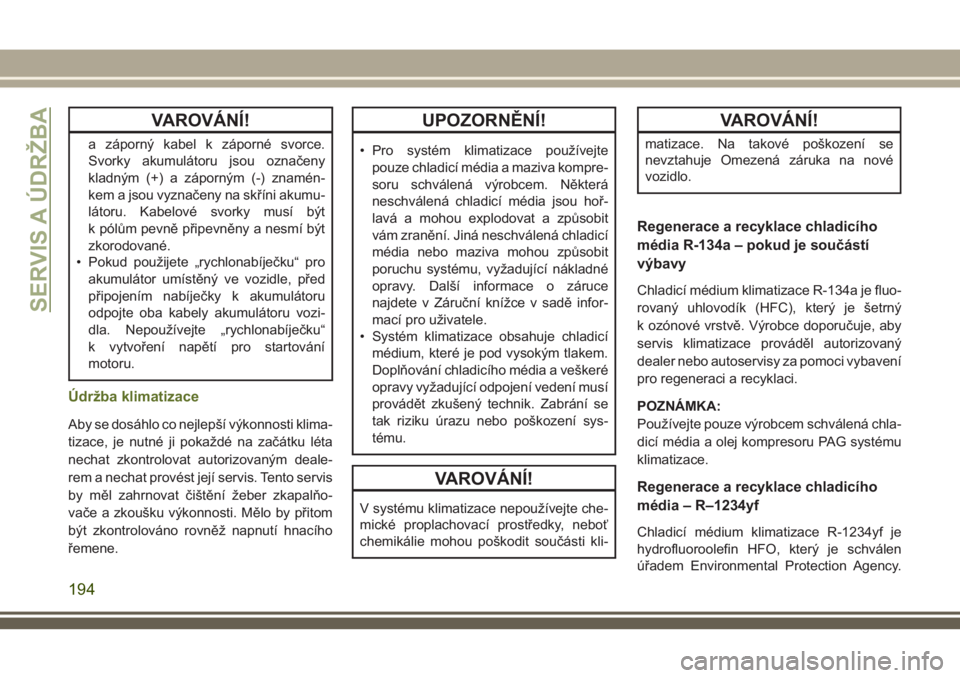

a záporný kabel k záporné svorce.
Svorky akumulátoru jsou označeny
kladným (+) a záporným (-) znamén-
kem a jsou vyznačeny na skříni akumu-
látoru. Kabelové svorky musí být
k pólům pevně připevněny a nesmí být
zkorodované.
• Pokud použijete „rychlonabíječku“ pro
akumulátor umístěný ve vozidle, před
připojením nabíječky k akumulátoru
odpojte oba kabely akumulátoru vozi-
dla. Nepoužívejte „rychlonabíječku“
k vytvoření napětí pro startování
motoru.
Údržba klimatizace
Aby se dosáhlo co nejlepší výkonnosti klima-
tizace, je nutné ji pokaždé na začátku léta
nechat zkontrolovat autorizovaným deale-
rem a nechat provést její servis. Tento servis
by měl zahrnovat čištění žeber zkapalňo-
vače a zkoušku výkonnosti. Mělo by přitom
být zkontrolováno rovněž napnutí hnacího
řemene.
UPOZORNĚNÍ!
• Pro systém klimatizace používejte
pouze chladicí média a maziva kompre-
soru schválená výrobcem. Některá
neschválená chladicí média jsou hoř-
lavá a mohou explodovat a způsobit
vám zranění. Jiná neschválená chladicí
média nebo maziva mohou způsobit
poruchu systému, vyžadující nákladné
opravy. Další informace o záruce
najdete v Záruční knížce v sadě infor-
mací pro uživatele.
• Systém klimatizace obsahuje chladicí
médium, které je pod vysokým tlakem.
Doplňování chladicího média a veškeré
opravy vyžadující odpojení vedení musí
provádět zkušený technik. Zabrání se
tak riziku úrazu nebo poškození sys-
tému.
VAROVÁNÍ!
V systému klimatizace nepoužívejte che-
mické proplachovací prostředky, neboť
chemikálie mohou poškodit součásti kli-
VAROVÁNÍ!
matizace. Na takové poškození se
nevztahuje Omezená záruka na nové
vozidlo.
Regenerace a recyklace chladicího
média R-134a – pokud je součástí
výbavy
Chladicí médium klimatizace R-134a je fluo-
rovaný uhlovodík (HFC), který je šetrný
k ozónové vrstvě. Výrobce doporučuje, aby
servis klimatizace prováděl autorizovaný
dealer nebo autoservisy za pomoci vybavení
pro regeneraci a recyklaci.
POZNÁMKA:
Používejte pouze výrobcem schválená chla-
dicí média a olej kompresoru PAG systému
klimatizace.
Regenerace a recyklace chladicího
média – R–1234yf
Chladicí médium klimatizace R-1234yf je
hydrofluoroolefin HFO, který je schválen
úřadem Environmental Protection Agency.
SERVIS A ÚDRŽBA
194

Jde o výrobek šetrný k ozónové vrstvě s níz-
kým potenciálem globálního oteplování
(GWP). Výrobce nicméně doporučuje, aby
servis klimatizace prováděl autorizovaný
dealer za pomoci vybavení pro regeneraci
a recyklaci.
POZNÁMKA:
Používejte pouze výrobcem schválená chla-
dicí média a olej kompresoru PAG systému
klimatizace.

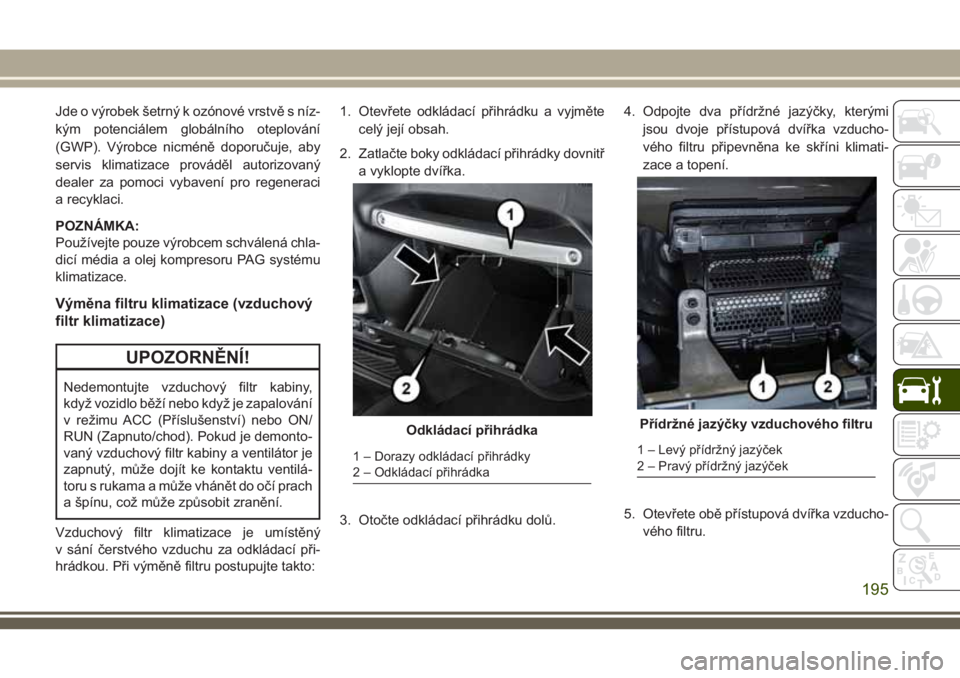

Výměna filtru klimatizace (vzduchový
filtr klimatizace)
UPOZORNĚNÍ!
Nedemontujte vzduchový filtr kabiny,
když vozidlo běží nebo když je zapalování
v režimu ACC (Příslušenství) nebo ON/
RUN (Zapnuto/chod). Pokud je demonto-
vaný vzduchový filtr kabiny a ventilátor je
zapnutý, může dojít ke kontaktu ventilá-
toru s rukama a může vhánět do očí prach
a špínu, což může způsobit zranění.
Vzduchový filtr klimatizace je umístěný
v sání čerstvého vzduchu za odkládací při-
hrádkou. Při výměně filtru postupujte takto:1. Otevřete odkládací přihrádku a vyjměte
celý její obsah.
2. Zatlačte boky odkládací přihrádky dovnitř
a vyklopte dvířka.
3. Otočte odkládací přihrádku dolů.4. Odpojte dva přídržné jazýčky, kterými
jsou dvoje přístupová dvířka vzducho-
vého filtru připevněna ke skříni klimati-
zace a topení.
5. Otevřete obě přístupová dvířka vzducho-
vého filtru.
Odkládací přihrádka
1 – Dorazy odkládací přihrádky
2 – Odkládací přihrádka
Přídržné jazýčky vzduchového filtru
1 – Levý přídržný jazýček
2 – Pravý přídržný jazýček
195

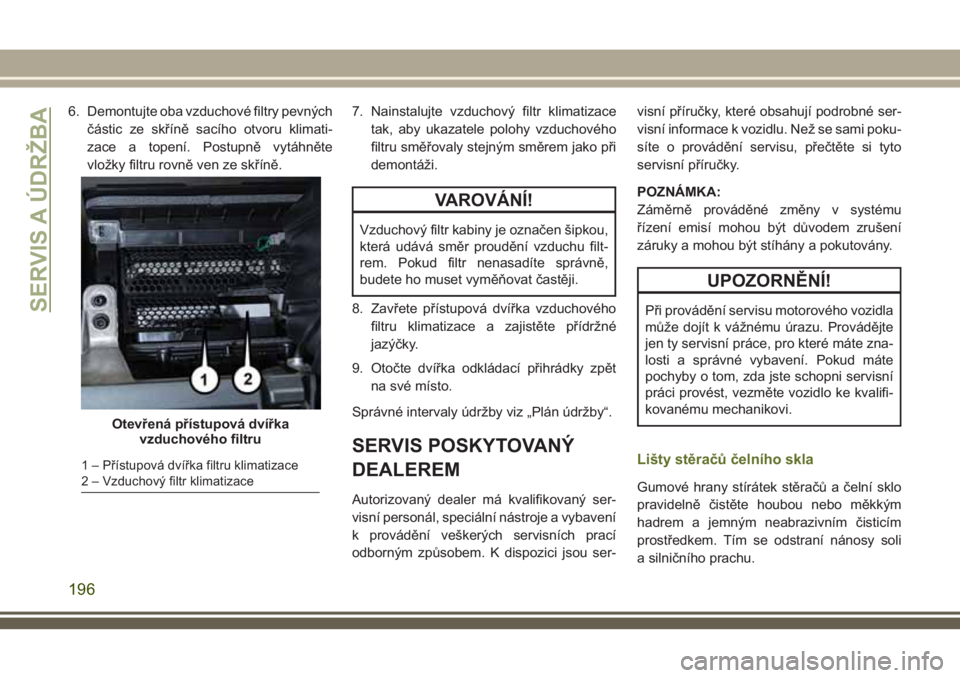

6. Demontujte oba vzduchové filtry pevných
částic ze skříně sacího otvoru klimati-
zace a topení. Postupně vytáhněte
vložky filtru rovně ven ze skříně.7. Nainstalujte vzduchový filtr klimatizace
tak, aby ukazatele polohy vzduchového
filtru směřovaly stejným směrem jako při
demontáži.
VAROVÁNÍ!
Vzduchový filtr kabiny je označen šipkou,
která udává směr proudění vzduchu filt-
rem. Pokud filtr nenasadíte správně,
budete ho muset vyměňovat častěji.
8. Zavřete přístupová dvířka vzduchového
filtru klimatizace a zajistěte přídržné
jazýčky.
9. Otočte dvířka odkládací přihrádky zpět
na své místo.
Správné intervaly údržby viz „Plán údržby“.
SERVIS POSKYTOVANÝ
DEALEREM
Autorizovaný dealer má kvalifikovaný ser-
visní personál, speciální nástroje a vybavení
k provádění veškerých servisních prací
odborným způsobem. K dispozici jsou ser-visní příručky, které obsahují podrobné ser-
visní informace k vozidlu. Než se sami poku-
síte o provádění servisu, přečtěte si tyto
servisní příručky.
POZNÁMKA:
Záměrně prováděné změny v systému
řízení emisí mohou být důvodem zrušení
záruky a mohou být stíhány a pokutovány.
UPOZORNĚNÍ!
Při provádění servisu motorového vozidla
může dojít k vážnému úrazu. Provádějte
jen ty servisní práce, pro které máte zna-
losti a správné vybavení. Pokud máte
pochyby o tom, zda jste schopni servisní
práci provést, vezměte vozidlo ke kvalifi-
kovanému mechanikovi.
Lišty stěračů čelního skla
Gumové hrany stírátek stěračů a čelní sklo
pravidelně čistěte houbou nebo měkkým
hadrem a jemným neabrazivním čisticím
prostředkem. Tím se odstraní nánosy soli
a silničního prachu.
Otevřená přístupová dvířka
vzduchového filtru
1 – Přístupová dvířka filtru klimatizace
2 – Vzduchový filtr klimatizace
SERVIS A ÚDRŽBA
196

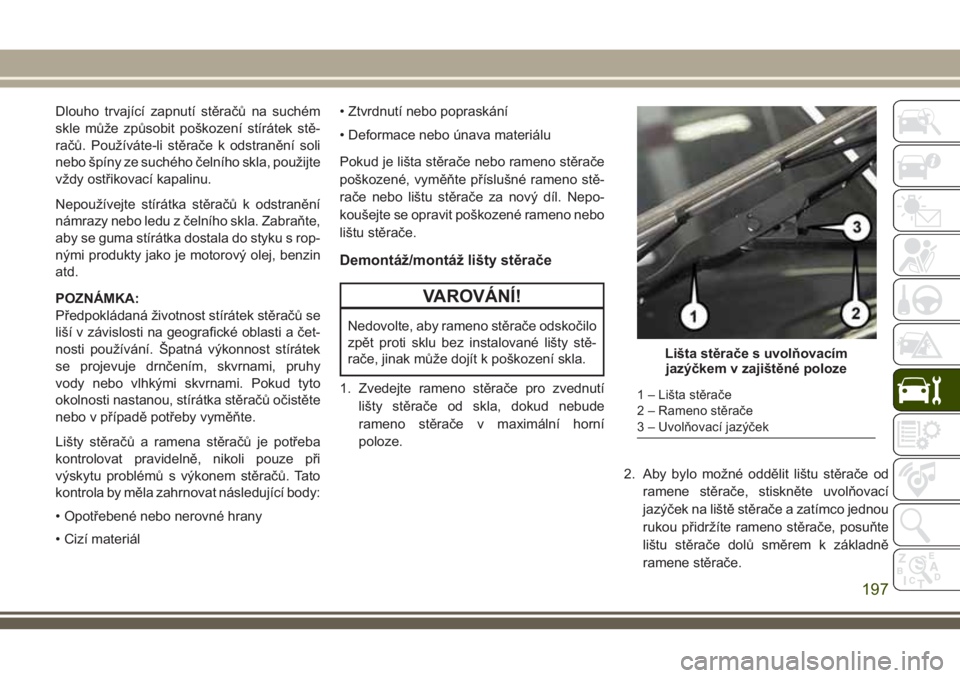

Dlouho trvající zapnutí stěračů na suchém
skle může způsobit poškození stírátek stě-
račů. Používáte-li stěrače k odstranění soli
nebo špíny ze suchého čelního skla, použijte
vždy ostřikovací kapalinu.
Nepoužívejte stírátka stěračů k odstranění
námrazy nebo ledu z čelního skla. Zabraňte,
aby se guma stírátka dostala do styku s rop-
nými produkty jako je motorový olej, benzin
atd.
POZNÁMKA:
Předpokládaná životnost stírátek stěračů se
liší v závislosti na geografické oblasti a čet-
nosti používání. Špatná výkonnost stírátek
se projevuje drnčením, skvrnami, pruhy
vody nebo vlhkými skvrnami. Pokud tyto
okolnosti nastanou, stírátka stěračů očistěte
nebo v případě potřeby vyměňte.
Lišty stěračů a ramena stěračů je potřeba
kontrolovat pravidelně, nikoli pouze při
výskytu problémů s výkonem stěračů. Tato
kontrola by měla zahrnovat následující body:
• Opotřebené nebo nerovné hrany
• Cizí materiál• Ztvrdnutí nebo popraskání
• Deformace nebo únava materiálu
Pokud je lišta stěrače nebo rameno stěrače
poškozené, vyměňte příslušné rameno stě-
rače nebo lištu stěrače za nový díl. Nepo-
koušejte se opravit poškozené rameno nebo
lištu stěrače.
Demontáž/montáž lišty stěrače
VAROVÁNÍ!
Nedovolte, aby rameno stěrače odskočilo
zpět proti sklu bez instalované lišty stě-
rače, jinak může dojít k poškození skla.
1. Zvedejte rameno stěrače pro zvednutí
lišty stěrače od skla, dokud nebude
rameno stěrače v maximální horní
poloze.
2. Aby bylo možné oddělit lištu stěrače od
ramene stěrače, stiskněte uvolňovací
jazýček na liště stěrače a zatímco jednou
rukou přidržíte rameno stěrače, posuňte
lištu stěrače dolů směrem k základně
ramene stěrače.
Lišta stěrače s uvolňovacím
jazýčkem v zajištěné poloze
1 – Lišta stěrače
2 – Rameno stěrače
3 – Uvolňovací jazýček
197

3. Po oddělení lišty stěrače demontujte lištu
stěrače z ramene stěrače.4. Opatrně spusťte rameno stěrače na sklo.Montáž předních stěračů
1. Zvedejte rameno stěrače od skla, dokud
nebude rameno stěrače v maximální
horní poloze.
2. Umístěte lištu stěrače do blízkosti háčku
na konci ramene stěrače.
3. Zasuňte háček do konce ramene otvo-
rem v liště stěrače.
4. Posuňte lištu stěrače nahoru do háčku na
rameni stěrače, zajištění západky bude
doprovázeno slyšitelným kliknutím.
5. Opatrně spusťte lištu stěrače na sklo.
Demontáž/montáž lišty zadního stě-
rače
1. Demontujte otočné víčko ramene zad-
ního stěrače pro získání přístupu k matici
ramene stěrače.

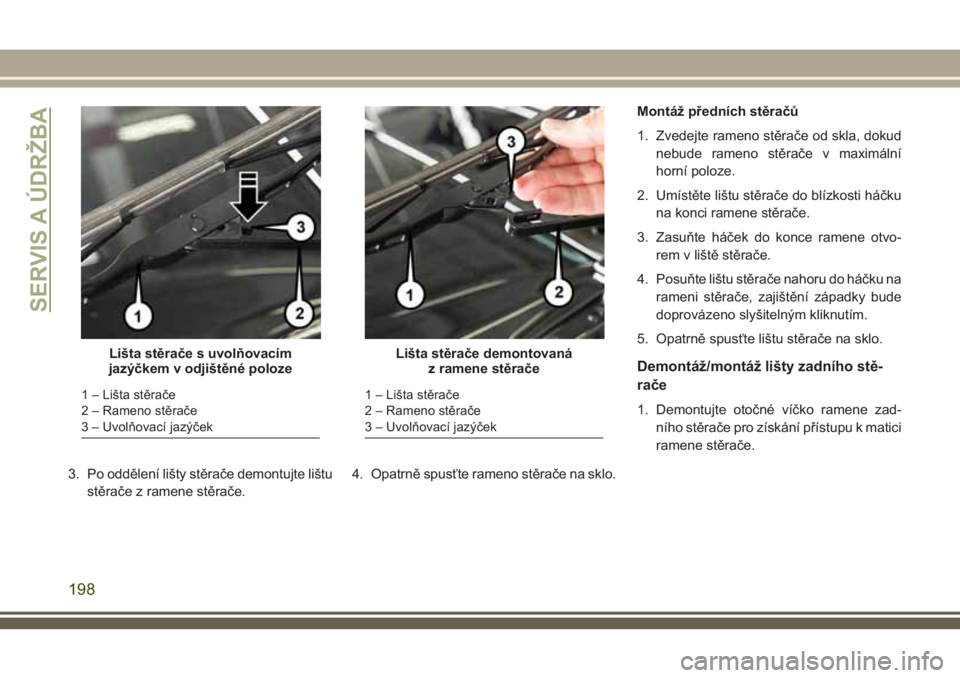

Lišta stěrače s uvolňovacím
jazýčkem v odjištěné poloze
1 – Lišta stěrače
2 – Rameno stěrače
3 – Uvolňovací jazýček
Lišta stěrače demontovaná
z ramene stěrače
1 – Lišta stěrače
2 – Rameno stěrače
3 – Uvolňovací jazýček
SERVIS A ÚDRŽBA
198
