JEEP WRANGLER 2018 Návod k použití a údržbě (in Czech)

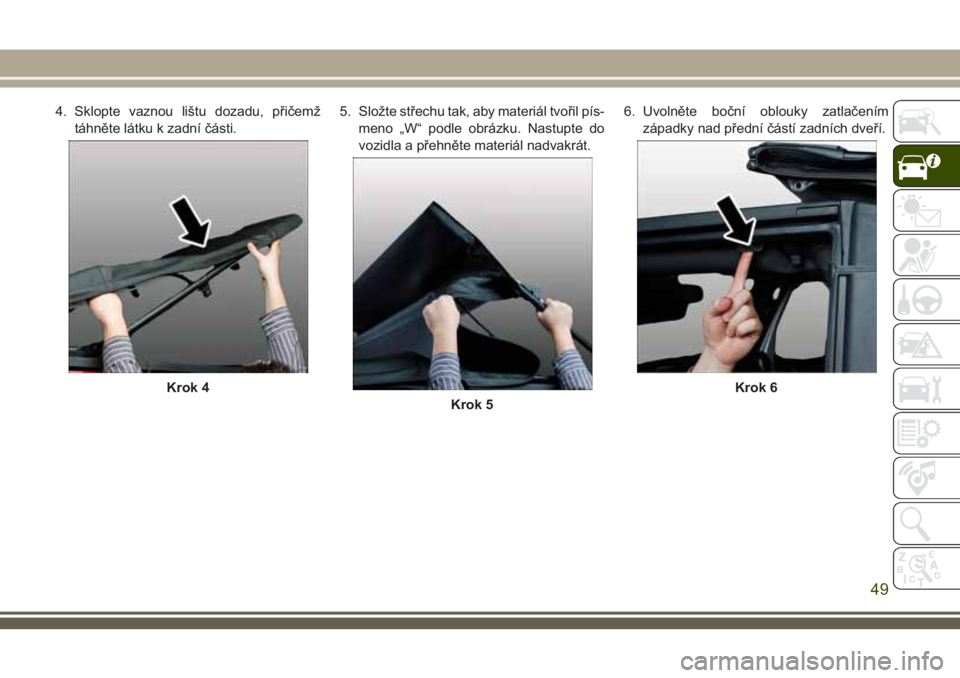

4. Sklopte vaznou lištu dozadu, přičemž
táhněte látku k zadní části.5. Složte střechu tak, aby materiál tvořil pís-
meno „W“ podle obrázku. Nastupte do
vozidla a přehněte materiál nadvakrát.6. Uvolněte boční oblouky zatlačením
západky nad přední částí zadních dveří.
Krok 4
Krok 5
Krok 6
49

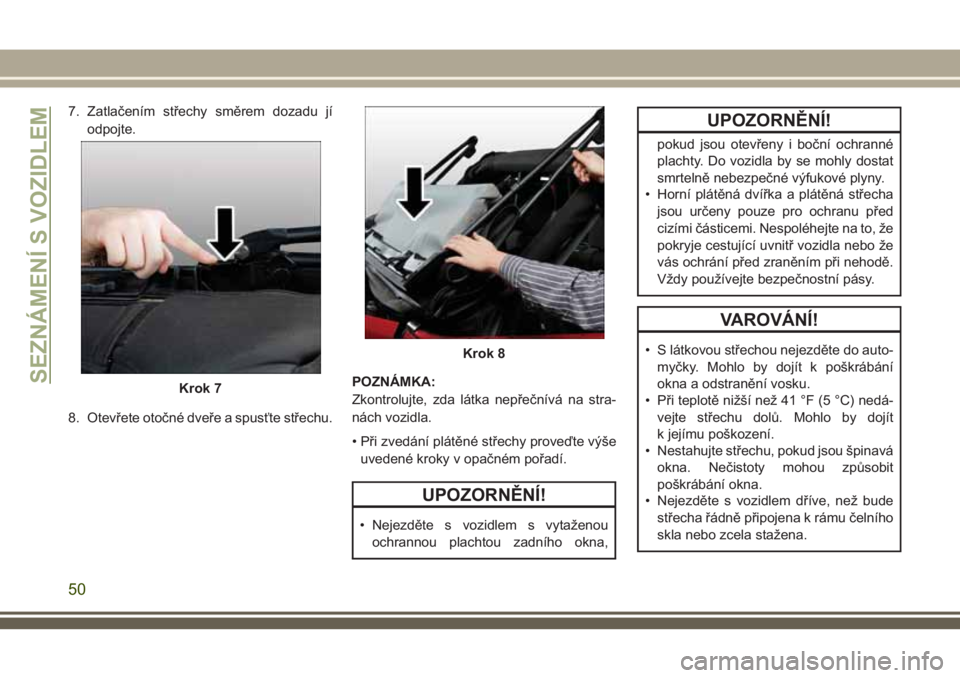

7. Zatlačením střechy směrem dozadu jí
odpojte.
8. Otevřete otočné dveře a spusťte střechu.POZNÁMKA:
Zkontrolujte, zda látka nepřečnívá na stra-
nách vozidla.
• Při zvedání plátěné střechy proveďte výše
uvedené kroky v opačném pořadí.
UPOZORNĚNÍ!
• Nejezděte s vozidlem s vytaženou
ochrannou plachtou zadního okna,
UPOZORNĚNÍ!
pokud jsou otevřeny i boční ochranné
plachty. Do vozidla by se mohly dostat
smrtelně nebezpečné výfukové plyny.
• Horní plátěná dvířka a plátěná střecha
jsou určeny pouze pro ochranu před
cizími částicemi. Nespoléhejte na to, že
pokryje cestující uvnitř vozidla nebo že
vás ochrání před zraněním při nehodě.
Vždy používejte bezpečnostní pásy.
VAROVÁNÍ!
• S látkovou střechou nejezděte do auto-
myčky. Mohlo by dojít k poškrábání
okna a odstranění vosku.
• Při teplotě nižší než 41 °F (5 °C) nedá-
vejte střechu dolů. Mohlo by dojít
k jejímu poškození.
• Nestahujte střechu, pokud jsou špinavá
okna. Nečistoty mohou způsobit
poškrábání okna.
• Nejezděte s vozidlem dříve, než bude
střecha řádně připojena k rámu čelního
skla nebo zcela stažena.
Krok 7
Krok 8
SEZNÁMENÍ S VOZIDLEM
50

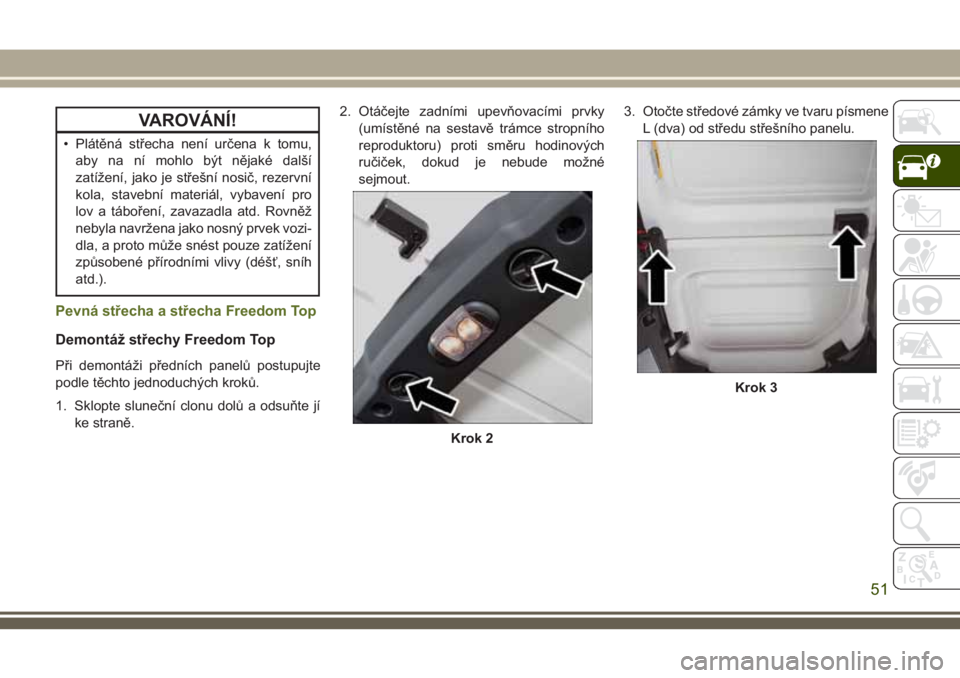

VAROVÁNÍ!
• Plátěná střecha není určena k tomu,
aby na ní mohlo být nějaké další
zatížení, jako je střešní nosič, rezervní
kola, stavební materiál, vybavení pro
lov a táboření, zavazadla atd. Rovněž
nebyla navržena jako nosný prvek vozi-
dla, a proto může snést pouze zatížení
způsobené přírodními vlivy (déšť, sníh
atd.).
Pevná střecha a střecha Freedom Top
Demontáž střechy Freedom Top
Při demontáži předních panelů postupujte
podle těchto jednoduchých kroků.
1. Sklopte sluneční clonu dolů a odsuňte jí
ke straně.2. Otáčejte zadními upevňovacími prvky
(umístěné na sestavě trámce stropního
reproduktoru) proti směru hodinových
ručiček, dokud je nebude možné
sejmout.3. Otočte středové zámky ve tvaru písmene
L (dva) od středu střešního panelu.
Krok 2
Krok 3
51

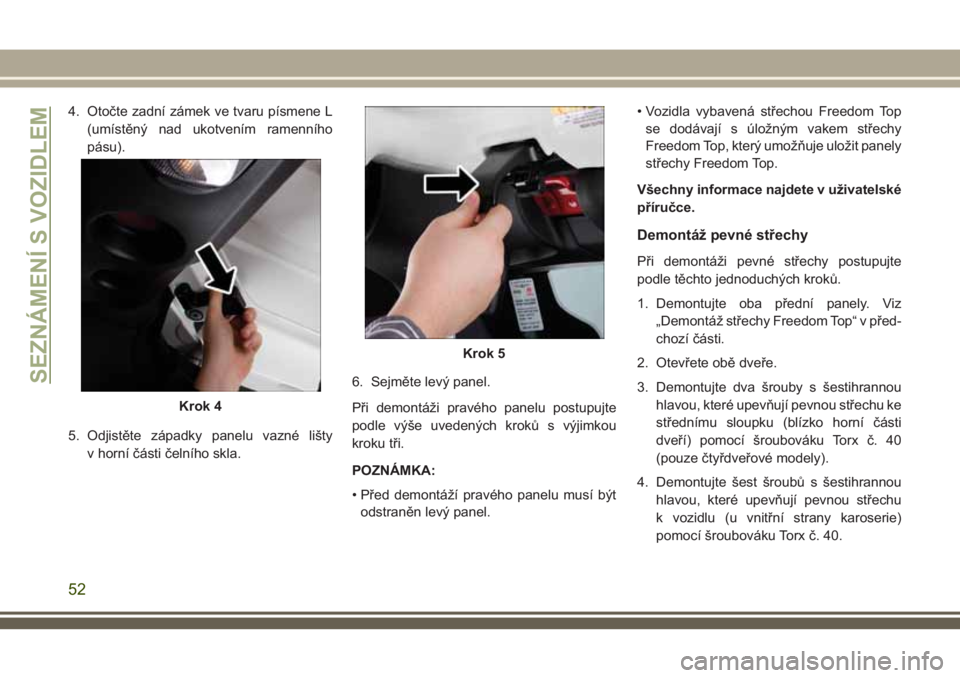

4. Otočte zadní zámek ve tvaru písmene L
(umístěný nad ukotvením ramenního
pásu).
5. Odjistěte západky panelu vazné lišty
v horní části čelního skla.6. Sejměte levý panel.
Při demontáži pravého panelu postupujte
podle výše uvedených kroků s výjimkou
kroku tři.
POZNÁMKA:
• Před demontáží pravého panelu musí být
odstraněn levý panel.• Vozidla vybavená střechou Freedom Top
se dodávají s úložným vakem střechy
Freedom Top, který umožňuje uložit panely
střechy Freedom Top.
Všechny informace najdete v uživatelské
příručce.
Demontáž pevné střechy
Při demontáži pevné střechy postupujte
podle těchto jednoduchých kroků.
1. Demontujte oba přední panely. Viz
„Demontáž střechy Freedom Top“ v před-
chozí části.
2. Otevřete obě dveře.
3. Demontujte dva šrouby s šestihrannou
hlavou, které upevňují pevnou střechu ke
střednímu sloupku (blízko horní části
dveří) pomocí šroubováku Torx č. 40
(pouze čtyřdveřové modely).
4. Demontujte šest šroubů s šestihrannou
hlavou, které upevňují pevnou střechu
k vozidlu (u vnitřní strany karoserie)
pomocí šroubováku Torx č. 40.
Krok 4
Krok 5
SEZNÁMENÍ S VOZIDLEM
52

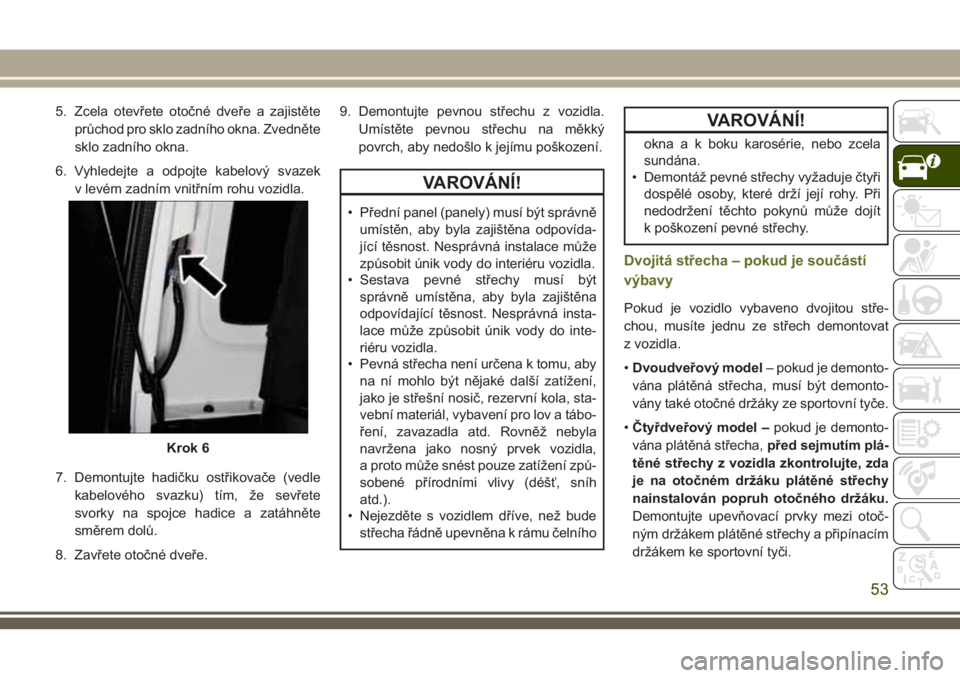

5. Zcela otevřete otočné dveře a zajistěte
průchod pro sklo zadního okna. Zvedněte
sklo zadního okna.
6. Vyhledejte a odpojte kabelový svazek
v levém zadním vnitřním rohu vozidla.
7. Demontujte hadičku ostřikovače (vedle
kabelového svazku) tím, že sevřete
svorky na spojce hadice a zatáhněte
směrem dolů.
8. Zavřete otočné dveře.9. Demontujte pevnou střechu z vozidla.
Umístěte pevnou střechu na měkký
povrch, aby nedošlo k jejímu poškození.
VAROVÁNÍ!
• Přední panel (panely) musí být správně
umístěn, aby byla zajištěna odpovída-
jící těsnost. Nesprávná instalace může
způsobit únik vody do interiéru vozidla.
• Sestava pevné střechy musí být
správně umístěna, aby byla zajištěna
odpovídající těsnost. Nesprávná insta-
lace může způsobit únik vody do inte-
riéru vozidla.
• Pevná střecha není určena k tomu, aby
na ní mohlo být nějaké další zatížení,
jako je střešní nosič, rezervní kola, sta-
vební materiál, vybavení pro lov a tábo-
ření, zavazadla atd. Rovněž nebyla
navržena jako nosný prvek vozidla,
a proto může snést pouze zatížení způ-
sobené přírodními vlivy (déšť, sníh
atd.).
• Nejezděte s vozidlem dříve, než bude
střecha řádně upevněna k rámu čelního
VAROVÁNÍ!
okna a k boku karosérie, nebo zcela
sundána.
• Demontáž pevné střechy vyžaduje čtyři
dospělé osoby, které drží její rohy. Při
nedodržení těchto pokynů může dojít
k poškození pevné střechy.
Dvojitá střecha – pokud je součástí
výbavy
Pokud je vozidlo vybaveno dvojitou stře-
chou, musíte jednu ze střech demontovat
z vozidla.
•Dvoudveřový model– pokud je demonto-
vána plátěná střecha, musí být demonto-
vány také otočné držáky ze sportovní tyče.
•Čtyřdveřový model –pokud je demonto-
vána plátěná střecha,před sejmutím plá-
těné střechy z vozidla zkontrolujte, zda
je na otočném držáku plátěné střechy
nainstalován popruh otočného držáku.
Demontujte upevňovací prvky mezi otoč-
ným držákem plátěné střechy a připínacím
držákem ke sportovní tyči.
Krok 6
53

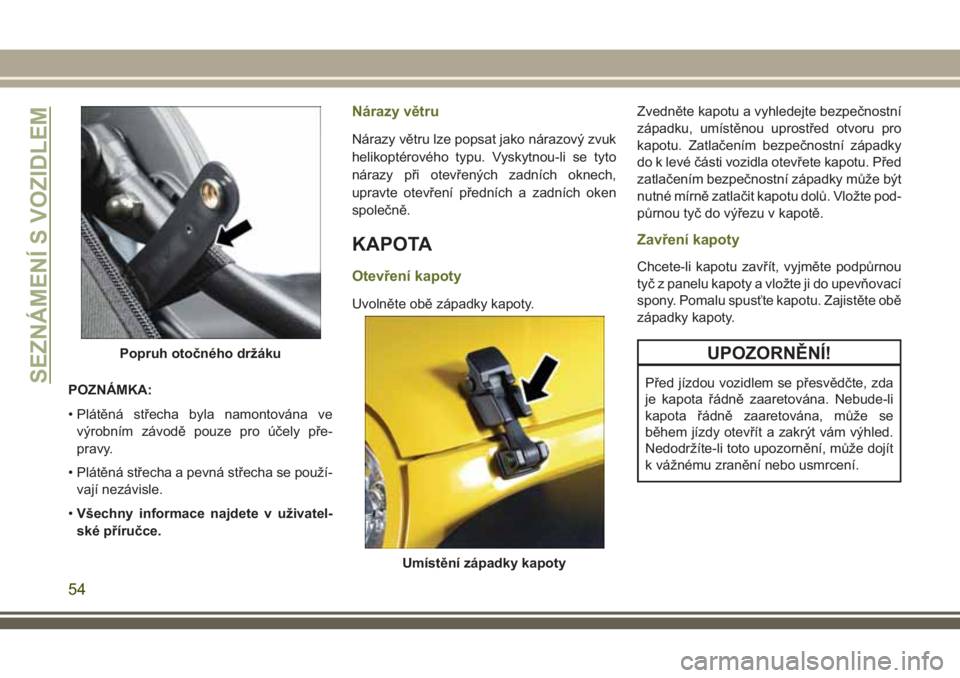

POZNÁMKA:
• Plátěná střecha byla namontována ve
výrobním závodě pouze pro účely pře-
pravy.
• Plátěná střecha a pevná střecha se použí-
vají nezávisle.
•Všechny informace najdete v uživatel-
ské příručce.
Nárazy větru
Nárazy větru lze popsat jako nárazový zvuk
helikoptérového typu. Vyskytnou-li se tyto
nárazy při otevřených zadních oknech,
upravte otevření předních a zadních oken
společně.
KAPOTA
Otevření kapoty
Uvolněte obě západky kapoty.Zvedněte kapotu a vyhledejte bezpečnostní
západku, umístěnou uprostřed otvoru pro
kapotu. Zatlačením bezpečnostní západky
do k levé části vozidla otevřete kapotu. Před
zatlačením bezpečnostní západky může být
nutné mírně zatlačit kapotu dolů. Vložte pod-
půrnou tyč do výřezu v kapotě.
Zavření kapoty
Chcete-li kapotu zavřít, vyjměte podpůrnou
tyč z panelu kapoty a vložte ji do upevňovací
spony. Pomalu spusťte kapotu. Zajistěte obě
západky kapoty.
UPOZORNĚNÍ!
Před jízdou vozidlem se přesvědčte, zda
je kapota řádně zaaretována. Nebude-li
kapota řádně zaaretována, může se
během jízdy otevřít a zakrýt vám výhled.
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění nebo usmrcení.
Popruh otočného držáku
Umístění západky kapoty
SEZNÁMENÍ S VOZIDLEM
54

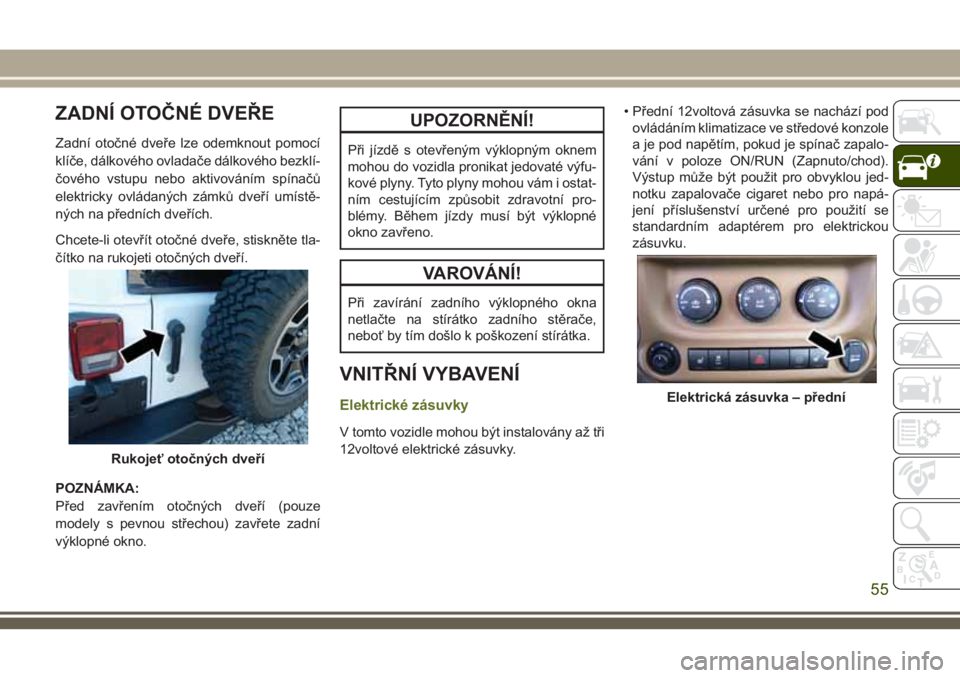

ZADNÍ OTOČNÉ DVEŘE
Zadní otočné dveře lze odemknout pomocí
klíče, dálkového ovladače dálkového bezklí-
čového vstupu nebo aktivováním spínačů
elektricky ovládaných zámků dveří umístě-
ných na předních dveřích.
Chcete-li otevřít otočné dveře, stiskněte tla-
čítko na rukojeti otočných dveří.
POZNÁMKA:
Před zavřením otočných dveří (pouze
modely s pevnou střechou) zavřete zadní
výklopné okno.
UPOZORNĚNÍ!
Při jízdě s otevřeným výklopným oknem
mohou do vozidla pronikat jedovaté výfu-
kové plyny. Tyto plyny mohou vám i ostat-
ním cestujícím způsobit zdravotní pro-
blémy. Během jízdy musí být výklopné
okno zavřeno.
VAROVÁNÍ!
Při zavírání zadního výklopného okna
netlačte na stírátko zadního stěrače,
neboť by tím došlo k poškození stírátka.
VNITŘNÍ VYBAVENÍ
Elektrické zásuvky
V tomto vozidle mohou být instalovány až tři
12voltové elektrické zásuvky.• Přední 12voltová zásuvka se nachází pod
ovládáním klimatizace ve středové konzole
a je pod napětím, pokud je spínač zapalo-
vání v poloze ON/RUN (Zapnuto/chod).
Výstup může být použit pro obvyklou jed-
notku zapalovače cigaret nebo pro napá-
jení příslušenství určené pro použití se
standardním adaptérem pro elektrickou
zásuvku.
Rukojeť otočných dveří
Elektrická zásuvka – přední
55

• 12voltová zásuvka ve středové konzole se
napájí přímo z akumulátoru (je vždy pod
napětím). Zařízení zapojená do této
zásuvky mohou vybít akumulátor anebo
zabránit nastartování motoru.
•Vozidla vybavená zadním subwooferem
mají také 12voltovou elektrickou zásuvku
umístěnou v zadním zavazadlovém pro-
storu vozidla. Tato elektrická zásuvka je
napájena přímo z akumulátoru (je vždy pod
napětím). Zařízení zapojená do této
zásuvky také mohou vybít akumulátor
anebo zabránit nastartování motoru.POZNÁMKA:
• Nepřekračujte maximální příkon 160 W
(13 A) při napětí 12 V. Bude-li příkon 160 W
(13 A) překročen, budete muset vyměnit
pojistku, která chrání systém.
• Elektrické zásuvky jsou určeny pouze pro
zástrčky příslušenství. Do elektrické
zásuvky nevkládejte žádné jiné předměty,
mohlo by to vést k poškození zásuvky
a přepálení pojistky. Nesprávné používání
elektrické zásuvky může způsobit škodu,
na kterou se nevztahuje záruka na nové
vozidlo.
Elektrická zásuvka – středová
konzola
Elektrická zásuvka – zadní
zavazadlový prostor
SEZNÁMENÍ S VOZIDLEM
56

Pojistky elektrických zásuvek
1 – 20A pojistka M7, žlutá, elektrická zásuvka vzadu (je-li součástí výbavy)
2 – 20A pojistka M6, žlutá, zapalovač cigaret na přístrojové desce
3 – 20A pojistka M36, žlutá, elektrická zásuvka v přihrádce konzoly
