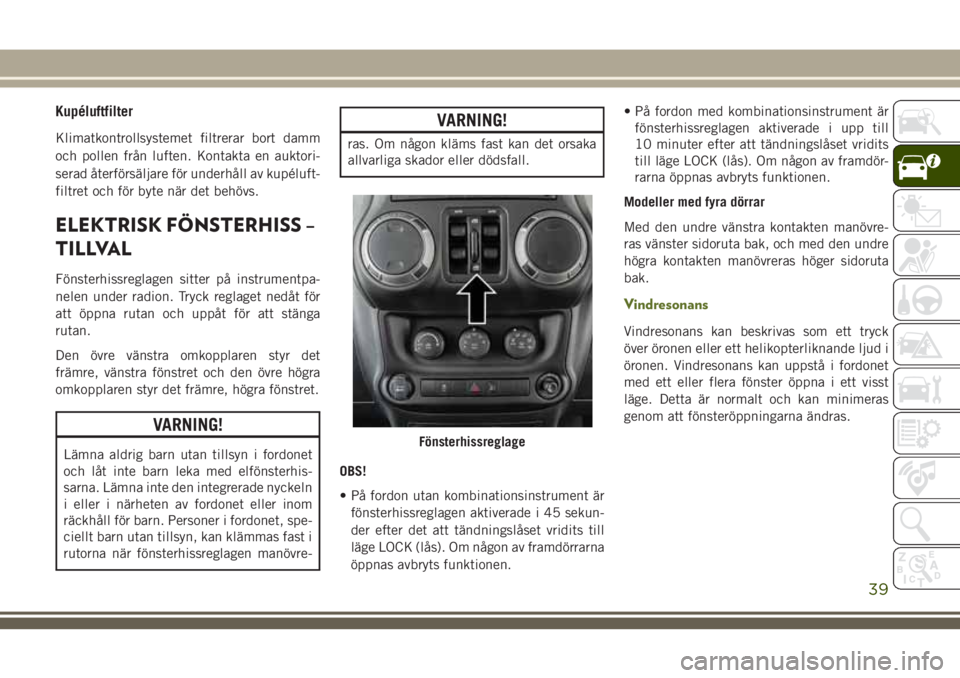

Page 41 of 268
Kupéluftfilter
Klimatkontrollsystemet filtrerar bort damm
och pollen från luften. Kontakta en auktori-
serad återförsäljare för underhåll av kupéluft-
filtret och för byte när det behövs.
ELEKTRISK FÖNSTERHISS –
TILLVAL
Fönsterhissreglagen sitter på instrumentpa-
nelen under radion. Tryck reglaget nedåt för
att öppna rutan och uppåt för att stänga
rutan.
Den övre vänstra omkopplaren styr det
främre, vänstra fönstret och den övre högra
omkopplaren styr det främre, högra fönstret.
VARNING!
Lämna aldrig barn utan tillsyn i fordonet
och låt inte barn leka med elfönsterhis-
sarna. Lämna inte den integrerade nyckeln
i eller i närheten av fordonet eller inom
räckhåll för barn. Personer i fordonet, spe-
ciellt barn utan tillsyn, kan klämmas fast i
rutorna när fönsterhissreglagen manövre-
VARNING!
ras. Om någon kläms fast kan det orsaka
allvarliga skador eller dödsfall.
OBS!
• På fordon utan kombinationsinstrument är
fönsterhissreglagen aktiverade i 45 sekun-
der efter det att tändningslåset vridits till
läge LOCK (lås). Om någon av framdörrarna
öppnas avbryts funktionen.• På fordon med kombinationsinstrument är
fönsterhissreglagen aktiverade i upp till
10 minuter efter att tändningslåset vridits
till läge LOCK (lås). Om någon av framdör-
rarna öppnas avbryts funktionen.
Modeller med fyra dörrar
Med den undre vänstra kontakten manövre-
ras vänster sidoruta bak, och med den undre
högra kontakten manövreras höger sidoruta
bak.
Vindresonans
Vindresonans kan beskrivas som ett tryck
över öronen eller ett helikopterliknande ljud i
öronen. Vindresonans kan uppstå i fordonet
med ett eller flera fönster öppna i ett visst
läge. Detta är normalt och kan minimeras
genom att fönsteröppningarna ändras.
Fönsterhissreglage
39
Page 42 of 268
INFORMATION OM
AVTAGBART TAK
Instruktionsvideor finns påhttp://www.jeep.com/
en/wrangler-rooftop-instructions/.
Fullständig information finns i användarhand-
boken.
Sunrider och sufflett
Öppna Sunrider på tvådörrarsmodellen
Följ dessa enkla steg för att öppna Sunrider-
funktionen.
1. Lossa och flytta solskydden åt sidan.2. Öppna låsen helt från öglorna på vind-
rutans ram.3. Se till att skjuta plastkåporna framåt för
att låsa upp Sunrider-länkarna.
Steg 2Steg 3
LÄRA KÄNNA FORDONET
40
Page 43 of 268
4. Ta tag i toppen och lyft taket bakåt. Kon-
trollera att takmaterialet fälls bakåt enligt
bilden.
5. Fäst banden som håller sidobågarna. Vira
banden runt bågarna så som visas på
bilden. Gör om proceduren på motsatta
sidan.6. Sätt dit solskydden.
OBS!
Om du kommer att köra fortare än 64 km/h
(40 mph) med Sunrider-taket öppet rekom-
menderas att du tar bort bakrutan från
fordonet.
• Stäng Sunrider-funktionen genom att ut-
föra föregående steg i omvänd ordning.Fälla ned tvådörrarsmodellens sufflett
Följ dessa enkla steg för att fälla ned tvådör-
rarsmodellens sufflett.
1. Ta bort sidorutorna och bakrutan.
2. Vik och placera sidopanelerna ovanpå din
Wrangler.
Steg 4
Steg 5
Steg 1
41
Page 44 of 268
3. Lossa övre låsen vid vindruteramen. 4. Kontrollera att plastkåporna är tillbaka-
skjutna över Sunrider-länken för att låsa
länken (endast Sunrider-modeller).
Steg 2
Steg 3
Steg 4
LÄRA KÄNNA FORDONET
42
Page 45 of 268
5. Lossa Sunrider-spärren (båda sidor).
6. Öppna bagageluckan och sänk ned
suffletten.OBS!
Se till att tyget inte hänger över fordonets
sidor.
• Fäll upp suffletten genom att utföra före-
gående steg i omvänd ordning.Fälla ned Sunrider på fyrdörrarsmodellen
Följ dessa enkla steg för att öppna Sunrider-
funktionen.
1. Lossa och flytta solskydden åt sidan.
2. Öppna låsen helt från öglorna på vind-
rutans ram.
Steg 5
Steg 6
Steg 2
43
Page 46 of 268
3. Ta tag i den främre sidobågen bakom
toppen och lyft taket.4. Vik suffletten så att tyget bildar ett ”W”
enligt bilden. Stig in i fordonet och vik
ihop materialet med två vikningar.5. Fäll tillbaka takets främre del och låt
toppen vila försiktigt mot bakre delen av
lastgolvet.
Steg 3
Steg 4Steg 5
LÄRA KÄNNA FORDONET
44
Page 47 of 268
6. Sätt fast taket med de två medföljande
fästbanden. Varje fästband viras runt
sidobågen och fästs mot kardborrfästet
(på bandet). Använd ett fästband på var
sida.
OBS!
• Om du inte viker tyget bakåt kommer det att
hänga ned och kan täcka backspegeln.• Om du kommer att köra fortare än 64 km/h
(40 mph) med Sunrider-taket öppet rekom-
menderas att du tar bort bakrutan från
fordonet.
• Stäng Sunrider-funktionen genom att ut-
föra föregående steg i omvänd ordning.
Fälla ned fyrdörrarsmodellens sufflett
Följ dessa enkla steg för att fälla ned fyrdör-
rarsmodellens sufflett.
1. Ta bort sidorutorna och bakrutan.2. Vik och placera sidopanelerna ovanpå din
Wrangler.
Steg 6
Steg 1
Steg 2
45
Page 48 of 268
3. Lossa övre låsen vid vindruteramen. 4. Vik taket bakåt genom att dra tyget bakåt. 5. Vik suffletten så att tyget bildar ett ”W”
enligt bilden. Stig in i fordonet och vik
ihop materialet med två vikningar.
Steg 3Steg 4
Steg 5
LÄRA KÄNNA FORDONET
46
Page 49 of 268
6. Lossa sidobågarna genom att trycka nedåt
på låset ovanför bakdörrarnas främre del.7. Tryck taket bakåt så att de lossnar.
8. Öppna bagageluckan och sänk ned
suffletten.OBS!
Se till att tyget inte hänger över fordonets
sidor.
• Fäll upp suffletten genom att utföra före-
gående steg i omvänd ordning.
VARNING!
• Kör inte fordonet med bakre fönstergar-
dinen uppe om inte sidogardinerna
Steg 6
Steg 7
Steg 8
47

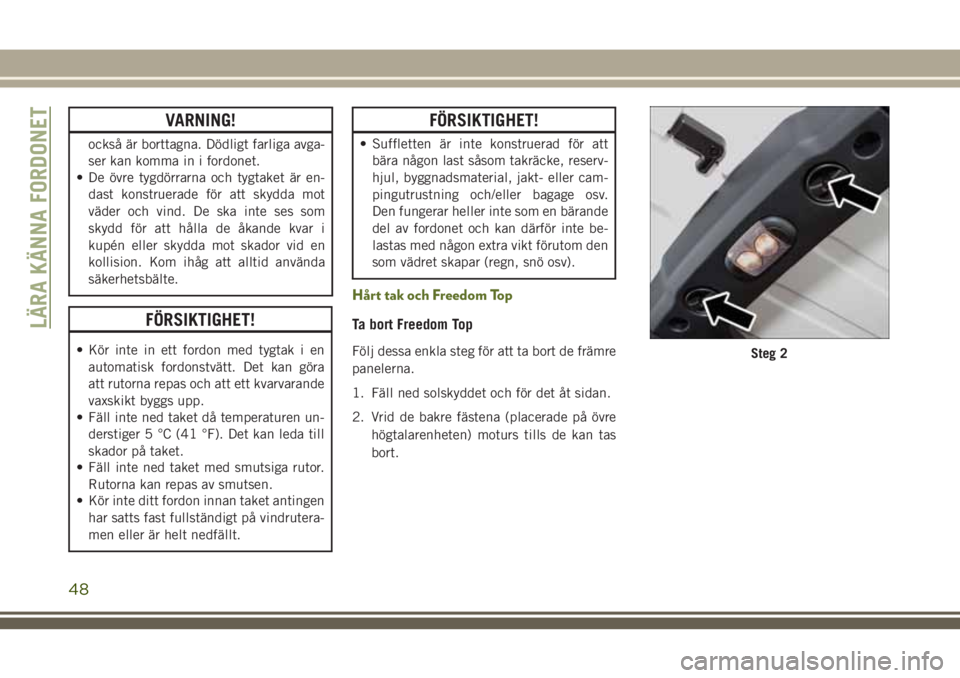

Page 50 of 268
VARNING!
också är borttagna. Dödligt farliga avga-
ser kan komma in i fordonet.
• De övre tygdörrarna och tygtaket är en-
dast konstruerade för att skydda mot
väder och vind. De ska inte ses som
skydd för att hålla de åkande kvar i
kupén eller skydda mot skador vid en
kollision. Kom ihåg att alltid använda
säkerhetsbälte.
FÖRSIKTIGHET!
• Kör inte in ett fordon med tygtak i en
automatisk fordonstvätt. Det kan göra
att rutorna repas och att ett kvarvarande
vaxskikt byggs upp.
• Fäll inte ned taket då temperaturen un-
derstiger 5 °C (41 °F). Det kan leda till
skador på taket.
• Fäll inte ned taket med smutsiga rutor.
Rutorna kan repas av smutsen.
• Kör inte ditt fordon innan taket antingen
har satts fast fullständigt på vindrutera-
men eller är helt nedfällt.
FÖRSIKTIGHET!
• Suffletten är inte konstruerad för att
bära någon last såsom takräcke, reserv-
hjul, byggnadsmaterial, jakt- eller cam-
pingutrustning och/eller bagage osv.
Den fungerar heller inte som en bärande
del av fordonet och kan därför inte be-
lastas med någon extra vikt förutom den
som vädret skapar (regn, snö osv).
Hårt tak och Freedom Top
Ta bort Freedom Top
Följ dessa enkla steg för att ta bort de främre
panelerna.
1. Fäll ned solskyddet och för det åt sidan.
2. Vrid de bakre fästena (placerade på övre
högtalarenheten) moturs tills de kan tas
bort.Steg 2
LÄRA KÄNNA FORDONET
48
