isofix JEEP WRANGLER 2020 Instrukcja obsługi (in Polish)

• Patrz część „Montaż fotelika dziecięcego
z wykorzystaniem pasów bezpieczeństwa
pojazdu”, gdzie krok po kroku opisano mo-
cowanie fotelika dziecięcego za pomocą
pasa bezpieczeństwa.
• Foteliki dziecięce z mocowaniami ISOFIX
mogą być mocowane w pojeździe bez uży-
wania pasów bezpieczeństwa.

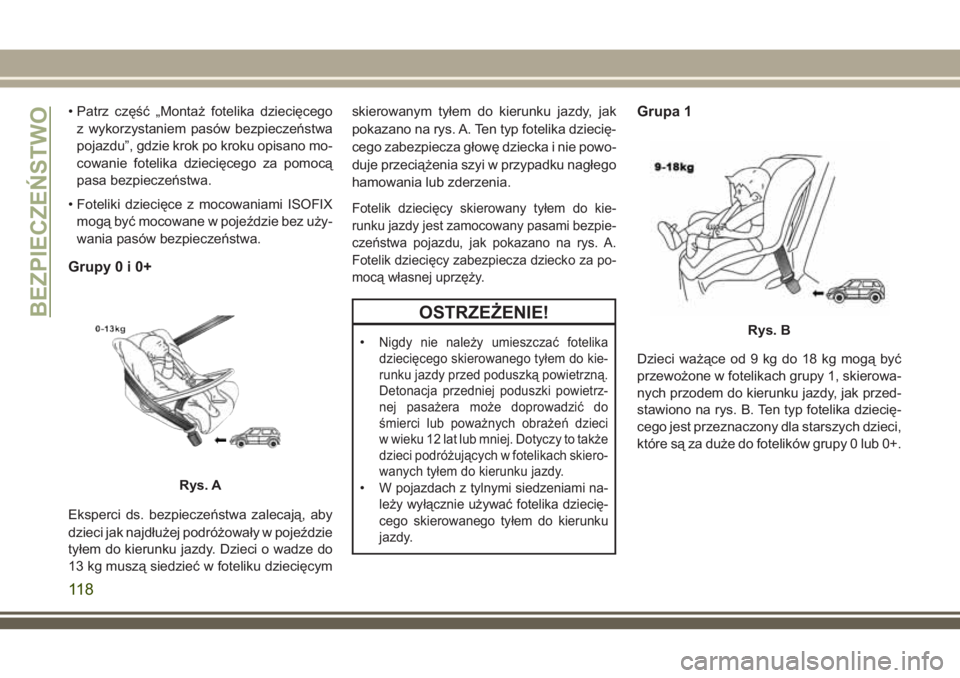

Grupy0i0+
Eksperci ds. bezpieczeństwa zalecają, aby
dzieci jak najdłużej podróżowały w pojeździe
tyłem do kierunku jazdy. Dzieci o wadze do
13 kg muszą siedzieć w foteliku dziecięcymskierowanym tyłem do kierunku jazdy, jak
pokazano na rys. A. Ten typ fotelika dziecię-
cego zabezpiecza głowę dziecka i nie powo-
duje przeciążenia szyi w przypadku nagłego
hamowania lub zderzenia.
Fotelik dziecięcy skierowany tyłem do kie-
runku jazdy jest zamocowany pasami bezpie-
czeństwa pojazdu, jak pokazano na rys. A.
Fotelik dziecięcy zabezpiecza dziecko za po-
mocą własnej uprzęży.
OSTRZEŻENIE!
•Nigdy nie należy umieszczać fotelika
dziecięcego skierowanego tyłem do kie-
runku jazdy przed poduszką powietrzną.
Detonacja przedniej poduszki powietrz-
nej pasażera może doprowadzić do
śmierci lub poważnych obrażeń dzieci
w wieku 12 lat lub mniej. Dotyczy to także
dzieci podróżujących w fotelikach skiero-
wanych tyłem do kierunku jazdy.
•W pojazdach z tylnymi siedzeniami na-
leży wyłącznie używać fotelika dziecię-
cego skierowanego tyłem do kierunku
jazdy.
Grupa 1
Dzieci ważące od 9 kg do 18 kg mogą być
przewożone w fotelikach grupy 1, skierowa-
nych przodem do kierunku jazdy, jak przed-
stawiono na rys. B. Ten typ fotelika dziecię-
cego jest przeznaczony dla starszych dzieci,
które są za duże do fotelików grupy 0 lub 0+.
Rys. A
Rys. B
BEZPIECZEŃSTWO
11 8

OSTRZEŻENIE!
• Kiedy fotelik nie jest używany, należy
przymocować go pasem bezpieczeń-
stwa albo zaczepami ISOFIX lub wyjąć
z pojazdu. Nie przewozić niezamoco-
wanego fotelika w pojeździe. W przy-
padku gwałtownego hamowania lub
wypadku przemieszczający się fotelik
może uderzyć w pasażerów lub oparcia
foteli, co może być przyczyną poważ-
nych obrażeń.

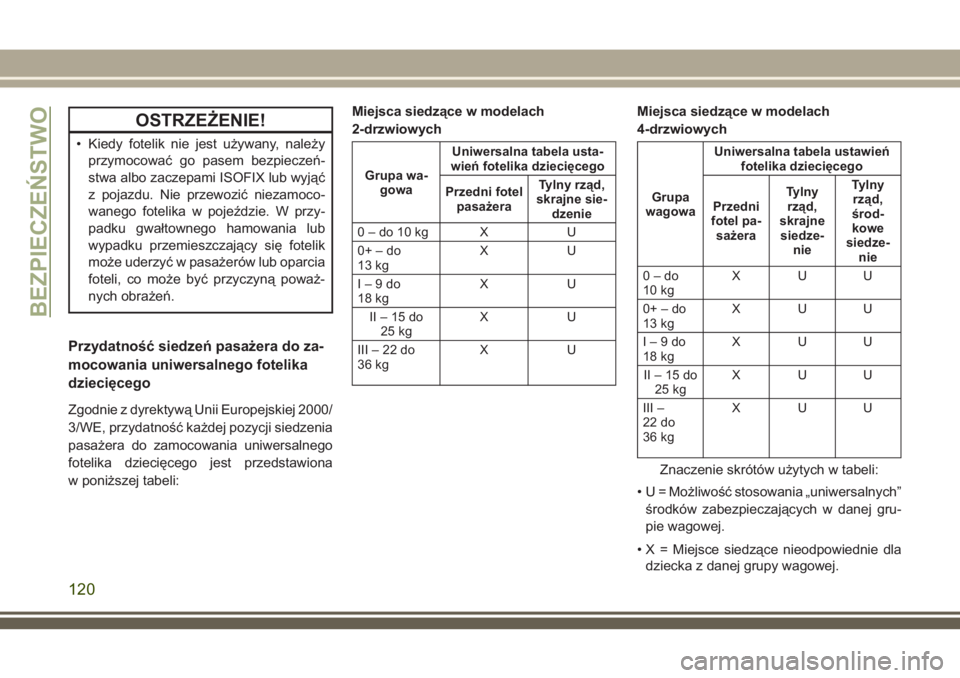

Przydatność siedzeń pasażera do za-
mocowania uniwersalnego fotelika
dziecięcego
Zgodnie z dyrektywą Unii Europejskiej 2000/
3/WE, przydatność każdej pozycji siedzenia
pasażera do zamocowania uniwersalnego
fotelika dziecięcego jest przedstawiona
w poniższej tabeli:Miejsca siedzące w modelach
2-drzwiowych
Grupa wa-
gowaUniwersalna tabela usta-
wień fotelika dziecięcego
Przedni fotel
pasażeraTylny rząd,
skrajne sie-
dzenie
0–do10kg X U
0+–do
13 kgXU
I–9do
18 kgXU
II–15do
25 kgXU
III–22do
36 kgXU
Miejsca siedzące w modelach
4-drzwiowych
Grupa
wagowaUniwersalna tabela ustawień
fotelika dziecięcego
Przedni
fotel pa-
sażeraTylny
rząd,
skrajne
siedze-
nieTylny
rząd,
środ-
kowe
siedze-
nie
0–do
10 kgXUU
0+–do
13 kgXUU
I–9do
18 kgXUU
II–15do
25 kgXUU
III –
22 do
36 kgXUU
Znaczenie skrótów użytych w tabeli:
• U = Możliwość stosowania „uniwersalnych”
środków zabezpieczających w danej gru-
pie wagowej.
• X = Miejsce siedzące nieodpowiednie dla
dziecka z danej grupy wagowej.
BEZPIECZEŃSTWO
120

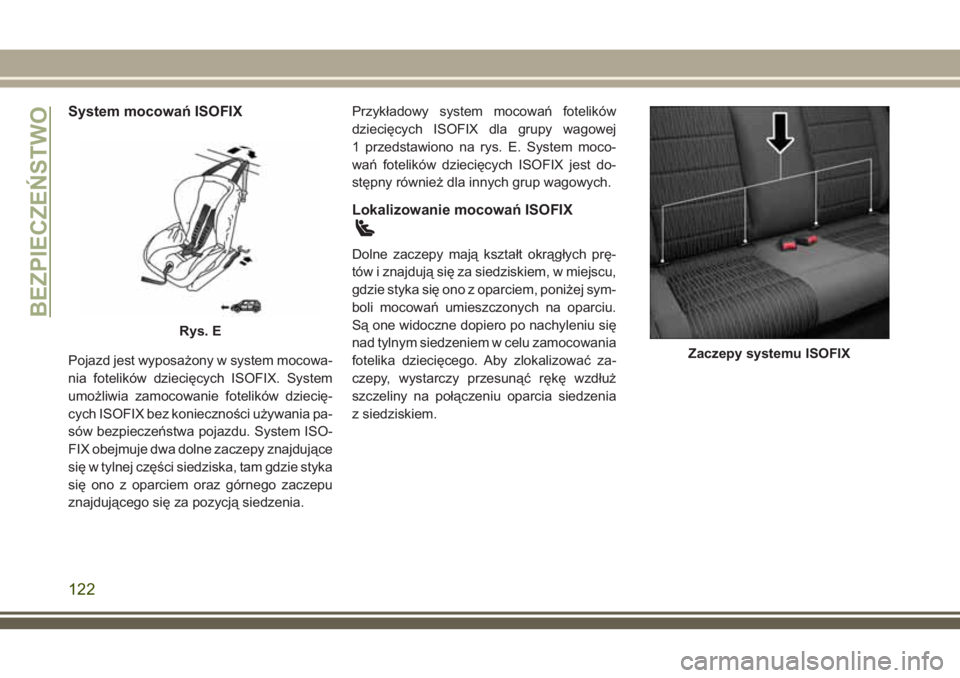

System mocowań ISOFIX
Pojazd jest wyposażony w system mocowa-
nia fotelików dziecięcych ISOFIX. System
umożliwia zamocowanie fotelików dziecię-
cych ISOFIX bez konieczności używania pa-
sów bezpieczeństwa pojazdu. System ISO-
FIX obejmuje dwa dolne zaczepy znajdujące
się w tylnej części siedziska, tam gdzie styka
się ono z oparciem oraz górnego zaczepu
znajdującego się za pozycją siedzenia.Przykładowy system mocowań fotelików
dziecięcych ISOFIX dla grupy wagowej
1 przedstawiono na rys. E. System moco-
wań fotelików dziecięcych ISOFIX jest do-
stępny również dla innych grup wagowych.
Lokalizowanie mocowań ISOFIX
Dolne zaczepy mają kształt okrągłych prę-
tów i znajdują się za siedziskiem, w miejscu,
gdzie styka się ono z oparciem, poniżej sym-
boli mocowań umieszczonych na oparciu.
Są one widoczne dopiero po nachyleniu się
nad tylnym siedzeniem w celu zamocowania
fotelika dziecięcego. Aby zlokalizować za-
czepy, wystarczy przesunąć rękę wzdłuż
szczeliny na połączeniu oparcia siedzenia
z siedziskiem.
Rys. E
Zaczepy systemu ISOFIX
BEZPIECZEŃSTWO
122

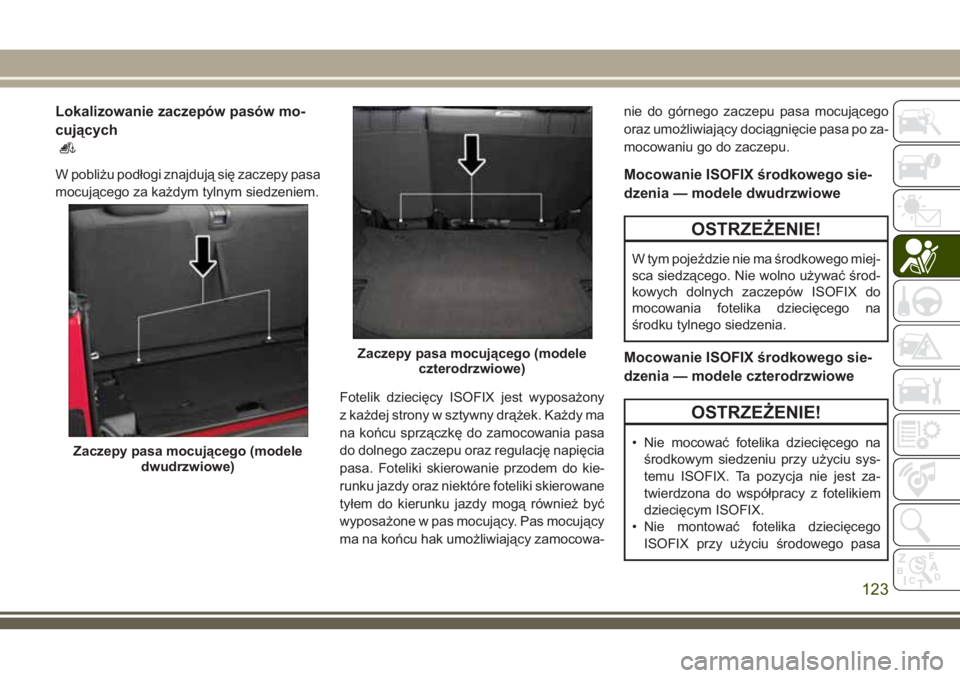

Lokalizowanie zaczepów pasów mo-
cujących
W pobliżu podłogi znajdują się zaczepy pasa
mocującego za każdym tylnym siedzeniem.
Fotelik dziecięcy ISOFIX jest wyposażony
z każdej strony w sztywny drążek. Każdy ma
na końcu sprzączkę do zamocowania pasa
do dolnego zaczepu oraz regulację napięcia
pasa. Foteliki skierowanie przodem do kie-
runku jazdy oraz niektóre foteliki skierowane
tyłem do kierunku jazdy mogą również być
wyposażone w pas mocujący. Pas mocujący
ma na końcu hak umożliwiający zamocowa-nie do górnego zaczepu pasa mocującego
oraz umożliwiający dociągnięcie pasa po za-
mocowaniu go do zaczepu.Mocowanie ISOFIX środkowego sie-
dzenia — modele dwudrzwiowe
OSTRZEŻENIE!
W tym pojeździe nie ma środkowego miej-
sca siedzącego. Nie wolno używać środ-
kowych dolnych zaczepów ISOFIX do
mocowania fotelika dziecięcego na
środku tylnego siedzenia.
Mocowanie ISOFIX środkowego sie-
dzenia — modele czterodrzwiowe
OSTRZEŻENIE!
• Nie mocować fotelika dziecięcego na
środkowym siedzeniu przy użyciu sys-
temu ISOFIX. Ta pozycja nie jest za-
twierdzona do współpracy z fotelikiem
dziecięcym ISOFIX.
• Nie montować fotelika dziecięcego
ISOFIX przy użyciu środowego pasaZaczepy pasa mocującego (modele
dwudrzwiowe)
Zaczepy pasa mocującego (modele
czterodrzwiowe)
123

OSTRZEŻENIE!
mocującego. Do mocowania fotelika
dziecięcego na środkowym siedzeniu
należy użyć pasa bezpieczeństwa.
• Nie wolno używać jednego dolnego za-
czepu do mocowania więcej niż jed-
OSTRZEŻENIE!
nego fotelika dziecięcego. Więcej infor-
macji o typowych sposobach montowa-
nia można znaleźć w części „Montaż
fotelika z wykorzystaniem systemu mo-
cowania ISOFIX”.

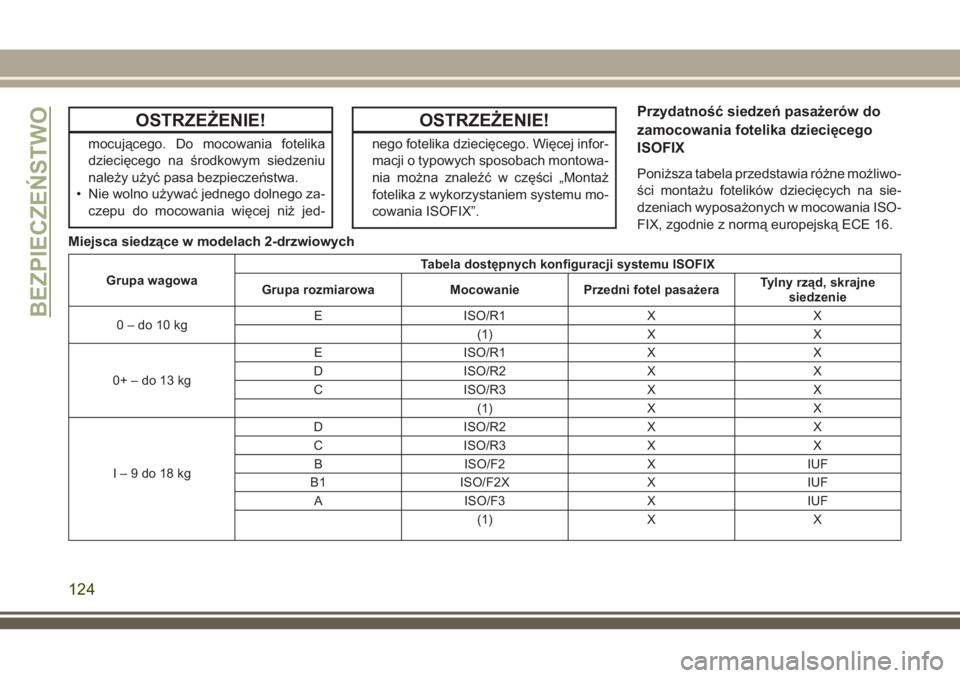

Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
ISOFIX
Poniższa tabela przedstawia różne możliwo-
ści montażu fotelików dziecięcych na sie-
dzeniach wyposażonych w mocowania ISO-
FIX, zgodnie z normą europejską ECE 16.
Miejsca siedzące w modelach 2-drzwiowych
Grupa wagowaTabela dostępnych konfiguracji systemu ISOFIX
Grupa rozmiarowa Mocowanie Przedni fotel pasażeraTylny rząd, skrajne
siedzenie
0–do10kgE ISO/R1 X X
(1) X X
0+–do13kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
I–9do18kgD ISO/R2 X X
C ISO/R3 X X
B ISO/F2 X IUF
B1 ISO/F2X X IUF
A ISO/F3 X IUF
(1) X X
BEZPIECZEŃSTWO
124

Grupa wagowaTabela dostępnych konfiguracji systemu ISOFIX
Grupa rozmiarowa Mocowanie Przedni fotel pasażeraTylny rząd, skrajne
siedzenie
II–15do25kg (1) X X
III–22do36kg (1) X X

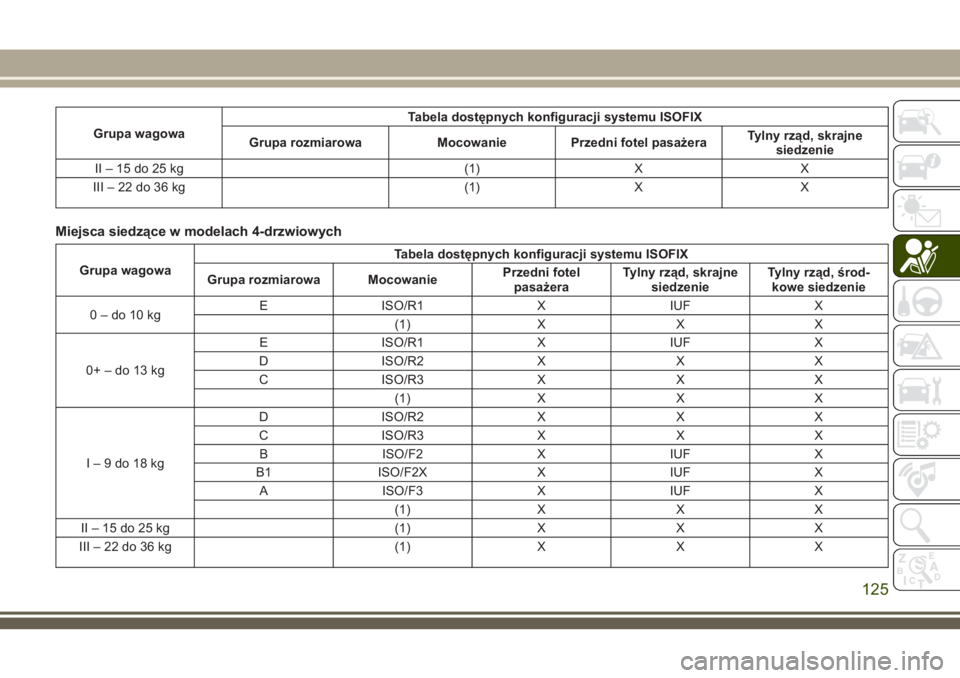

Miejsca siedzące w modelach 4-drzwiowych
Grupa wagowaTabela dostępnych konfiguracji systemu ISOFIX
Grupa rozmiarowa MocowaniePrzedni fotel
pasażeraTylny rząd, skrajne
siedzenieTylny rząd, środ-
kowe siedzenie
0–do10kgE ISO/R1 X IUF X
(1) X X X
0+–do13kgE ISO/R1 X IUF X
D ISO/R2 X X X
C ISO/R3 X X X
(1) X X X
I–9do18kgD ISO/R2 X X X
C ISO/R3 X X X
B ISO/F2 X IUF X
B1 ISO/F2X X IUF X
A ISO/F3 X IUF X
(1) X X X
II–15do25kg (1) X X X
III–22do36kg (1) X X X
125

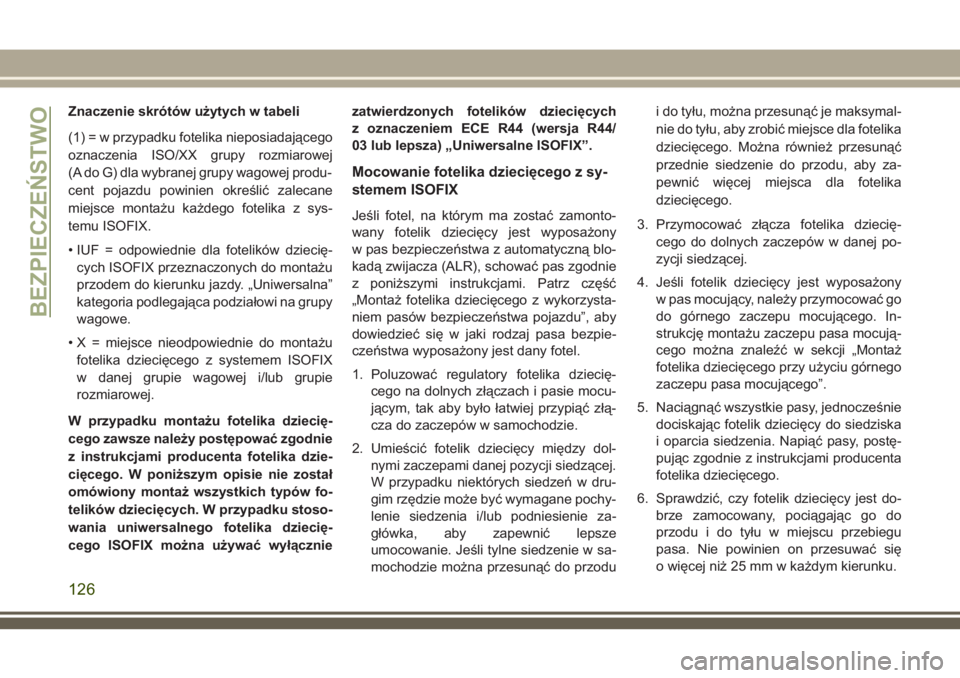

Znaczenie skrótów użytych w tabeli
(1) = w przypadku fotelika nieposiadającego
oznaczenia ISO/XX grupy rozmiarowej
(A do G) dla wybranej grupy wagowej produ-
cent pojazdu powinien określić zalecane
miejsce montażu każdego fotelika z sys-
temu ISOFIX.
• IUF = odpowiednie dla fotelików dziecię-
cych ISOFIX przeznaczonych do montażu
przodem do kierunku jazdy. „Uniwersalna”
kategoria podlegająca podziałowi na grupy
wagowe.
• X = miejsce nieodpowiednie do montażu
fotelika dziecięcego z systemem ISOFIX
w danej grupie wagowej i/lub grupie
rozmiarowej.
W przypadku montażu fotelika dziecię-
cego zawsze należy postępować zgodnie
z instrukcjami producenta fotelika dzie-
cięcego. W poniższym opisie nie został
omówiony montaż wszystkich typów fo-
telików dziecięcych. W przypadku stoso-
wania uniwersalnego fotelika dziecię-
cego ISOFIX można używać wyłączniezatwierdzonych fotelików dziecięcych
z oznaczeniem ECE R44 (wersja R44/
03 lub lepsza) „Uniwersalne ISOFIX”.
Mocowanie fotelika dziecięcego z sy-
stemem ISOFIX
Jeśli fotel, na którym ma zostać zamonto-
wany fotelik dziecięcy jest wyposażony
w pas bezpieczeństwa z automatyczną blo-
kadą zwijacza (ALR), schować pas zgodnie
z poniższymi instrukcjami. Patrz część
„Montaż fotelika dziecięcego z wykorzysta-
niem pasów bezpieczeństwa pojazdu”, aby
dowiedzieć się w jaki rodzaj pasa bezpie-
czeństwa wyposażony jest dany fotel.
1. Poluzować regulatory fotelika dziecię-
cego na dolnych złączach i pasie mocu-
jącym, tak aby było łatwiej przypiąć złą-
cza do zaczepów w samochodzie.
2. Umieścić fotelik dziecięcy między dol-
nymi zaczepami danej pozycji siedzącej.
W przypadku niektórych siedzeń w dru-
gim rzędzie może być wymagane pochy-
lenie siedzenia i/lub podniesienie za-
główka, aby zapewnić lepsze
umocowanie. Jeśli tylne siedzenie w sa-
mochodzie można przesunąć do przodui do tyłu, można przesunąć je maksymal-
nie do tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.
3. Przymocować złącza fotelika dziecię-
cego do dolnych zaczepów w danej po-
zycji siedzącej.
4. Jeśli fotelik dziecięcy jest wyposażony
w pas mocujący, należy przymocować go
do górnego zaczepu mocującego. In-
strukcję montażu zaczepu pasa mocują-
cego można znaleźć w sekcji „Montaż
fotelika dziecięcego przy użyciu górnego
zaczepu pasa mocującego”.
5. Naciągnąć wszystkie pasy, jednocześnie
dociskając fotelik dziecięcy do siedziska
i oparcia siedzenia. Napiąć pasy, postę-
pując zgodnie z instrukcjami producenta
fotelika dziecięcego.
6. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
BEZPIECZEŃSTWO
126

OSTRZEŻENIE!
• Nieprawidłowy montaż fotelika dziecię-
cego w zaczepach systemu ISOFIX
może spowodować niepoprawne dzia-
łanie fotelika. Dziecko może odnieść
poważne obrażenia lub zginąć. Pod-
czas montażu fotelika dziecięcego na-
leży postępować ściśle według instruk-
cji jego producenta.
• Mocowania fotelika dziecięcego są za-
projektowane w taki sposób, aby bez-
piecznie unieruchomić prawidłowo za-
mocowany fotelik dziecięcy. W żadnym
wypadku nie wolno ich wykorzystywać
do mocowania pasów bezpieczeństwa
pojazdu lub do unieruchamiania ba-
gażu.
• Mocowanie fotelika dziecięcego należy
przeprowadzić, gdy pojazd jest zatrzy-
many. Fotelik dziecięcy ISOFIX jest pra-
widłowo zamocowany do wsporników,
gdy słychać kliknięcie.

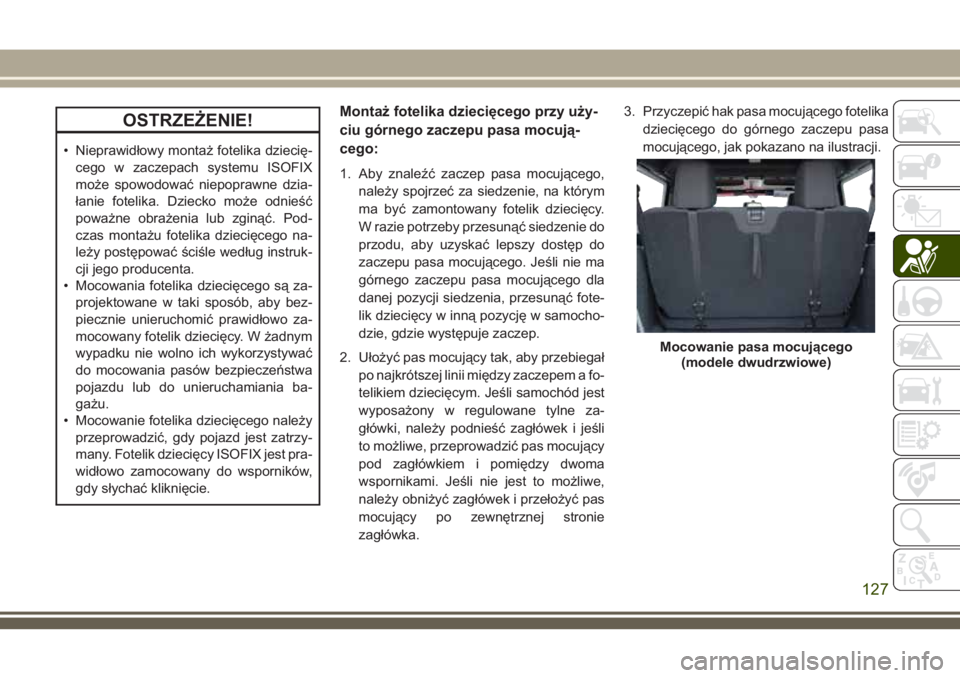

Montaż fotelika dziecięcego przy uży-
ciu górnego zaczepu pasa mocują-
cego:
1. Aby znaleźć zaczep pasa mocującego,
należy spojrzeć za siedzenie, na którym
ma być zamontowany fotelik dziecięcy.
W razie potrzeby przesunąć siedzenie do
przodu, aby uzyskać lepszy dostęp do
zaczepu pasa mocującego. Jeśli nie ma
górnego zaczepu pasa mocującego dla
danej pozycji siedzenia, przesunąć fote-
lik dziecięcy w inną pozycję w samocho-
dzie, gdzie występuje zaczep.
2. Ułożyć pas mocujący tak, aby przebiegał
po najkrótszej linii między zaczepem a fo-
telikiem dziecięcym. Jeśli samochód jest
wyposażony w regulowane tylne za-
główki, należy podnieść zagłówek i jeśli
to możliwe, przeprowadzić pas mocujący
pod zagłówkiem i pomiędzy dwoma
wspornikami. Jeśli nie jest to możliwe,
należy obniżyć zagłówek i przełożyć pas
mocujący po zewnętrznej stronie
zagłówka.3. Przyczepić hak pasa mocującego fotelika
dziecięcego do górnego zaczepu pasa
mocującego, jak pokazano na ilustracji.
Mocowanie pasa mocującego
(modele dwudrzwiowe)
127

Chowanie nieużywanego pasa bezpie-
czeństwa ALR:
W przypadku używania systemu mocowania
ISOFIX do mocowania fotelika dziecięcego
należy schować wszystkie pasy bezpieczeń-
stwa ALR, które nie są używane przez in-
nych pasażerów lub używane do mocowania
fotelika dziecięcego. Nieużywany pas bez-
pieczeństwa może spowodować uraz dzie-
cka, które nim się bawi i przypadkowo zablo-
kuje zwijacz pasa bezpieczeństwa. Przed
montażem pasa bezpieczeństwa przy uży-
ciu systemu ISOFIX, należy zapiąć pas bez-
pieczeństwa za fotelikiem dziecięcym i poza
zasięgiem dziecka. Jeśli zapięty pas bezpie-
czeństwa uniemożliwia prawidłowe zamon-
towanie fotelika, zamiast zapinać pas bez-
pieczeństwa za fotelikiem dziecięcym,
należy przeprowadzić pas bezpieczeństwa
przez miejsce przebiegu pasa fotelika dzie-
cięcego, a następnie go zapiąć. Nie należy
blokować pasa bezpieczeństwa. Należy po-
instruować dzieci, że pasy bezpieczeństwa
nie są zabawkami i w żadnym wypadku nie
wolno się nimi bawić.
Montaż fotelika dziecięcego z przełą-
czaną automatyczną blokadą zwijacza
(ALR)
Foteliki dziecięce należy zabezpieczać w fo-
telach pojazdu za pomocą pasów biodro-
wych lub części biodrowej pasa
biodrowo-barkowego.
OSTRZEŻENIE!
• Nieprawidłowy montaż lub nieprawid-
łowe zabezpieczenie fotelika dziecię-
cego może spowodować, że fotelik nie
spełni swojej funkcji. Dziecko może od-
nieść poważne obrażenia lub zginąć.
• Podczas montażu fotelika dziecięcego
należy postępować ściśle według in-
strukcji jego producenta.
1. Umieścić fotelik dziecięcy na środku sie-
dzenia. W przypadku niektórych siedzeń
w drugim rzędzie może być wymagane
pochylenie siedzenia i/lub podniesienie
zagłówka, aby zapewnić lepsze umoco-
wanie. Jeśli tylne siedzenie w samocho-
dzie można przesunąć do przodu i do
tyłu, można przesunąć je maksymalniedo tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.
2. Wyciągnąć pas bezpieczeństwa ze zwi-
jacza na taką długość, która umożliwia
przeciągnięcie pasa przez uchwyty na
foteliku dziecięcym. Nie skręcać pasa
bezpieczeństwa.
3. Wsunąć klamrę do sprzączki tak, aby roz-
legło się kliknięcie.
4. Pociągnąć pas, tak aby pas biodrowy
mocno zacisnął się na foteliku
dziecięcym.
5. Aby zablokować pas bezpieczeństwa,
pociągnąć pas barkowy, tak aby ze zwija-
cza został wyciągnięty cały pas bezpie-
czeństwa. Następnie zwolnić pas bezpie-
czeństwa, aby schował się w zwijaczu.
W trakcie zwijania się pasa będzie sły-
szalne klikanie. Taki odgłos oznacza, że
pas bezpieczeństwa działa w trybie auto-
matycznego blokowania.
6. Należy spróbować wyciągnąć pas ze zwi-
jacza. Jeśli jest zablokowany, wyciągnię-
129
