sensor JEEP WRANGLER 2020 Manual de Uso e Manutenção (in Portuguese)

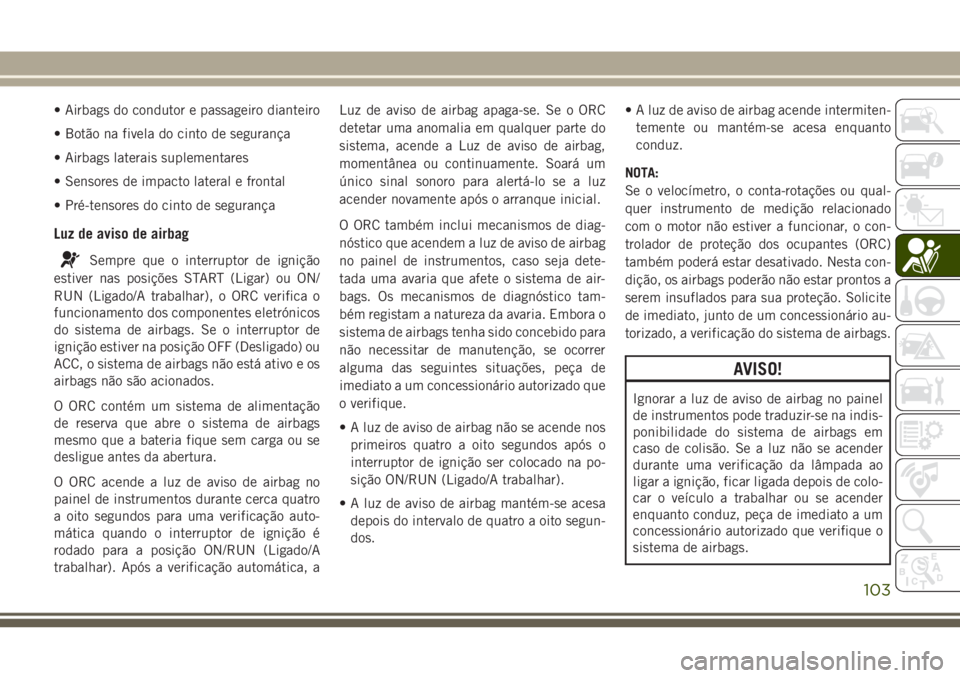

• Airbags do condutor e passageiro dianteiro
• Botão na fivela do cinto de segurança
• Airbags laterais suplementares
• Sensores de impacto lateral e frontal
• Pré-tensores do cinto de segurança
Luz de aviso de airbag
Sempre que o interruptor de ignição
estiver nas posições START (Ligar) ou ON/
RUN (Ligado/A trabalhar), o ORC verifica o
funcionamento dos componentes eletrónicos
do sistema de airbags. Se o interruptor de
ignição estiver na posição OFF (Desligado) ou
ACC, o sistema de airbags não está ativo e os
airbags não são acionados.
O ORC contém um sistema de alimentação
de reserva que abre o sistema de airbags
mesmo que a bateria fique sem carga ou se
desligue antes da abertura.
O ORC acende a luz de aviso de airbag no
painel de instrumentos durante cerca quatro
a oito segundos para uma verificação auto-
mática quando o interruptor de ignição é
rodado para a posição ON/RUN (Ligado/A
trabalhar). Após a verificação automática, aLuz de aviso de airbag apaga-se. Se o ORC
detetar uma anomalia em qualquer parte do
sistema, acende a Luz de aviso de airbag,
momentânea ou continuamente. Soará um
único sinal sonoro para alertá-lo se a luz
acender novamente após o arranque inicial.
O ORC também inclui mecanismos de diag-
nóstico que acendem a luz de aviso de airbag
no painel de instrumentos, caso seja dete-
tada uma avaria que afete o sistema de air-
bags. Os mecanismos de diagnóstico tam-
bém registam a natureza da avaria. Embora o
sistema de airbags tenha sido concebido para
não necessitar de manutenção, se ocorrer
alguma das seguintes situações, peça de
imediato a um concessionário autorizado que
o verifique.
• A luz de aviso de airbag não se acende nos
primeiros quatro a oito segundos após o
interruptor de ignição ser colocado na po-
sição ON/RUN (Ligado/A trabalhar).
• A luz de aviso de airbag mantém-se acesa
depois do intervalo de quatro a oito segun-
dos.• A luz de aviso de airbag acende intermiten-
temente ou mantém-se acesa enquanto
conduz.
NOTA:
Se o velocímetro, o conta-rotações ou qual-
quer instrumento de medição relacionado
com o motor não estiver a funcionar, o con-
trolador de proteção dos ocupantes (ORC)
também poderá estar desativado. Nesta con-
dição, os airbags poderão não estar prontos a
serem insuflados para sua proteção. Solicite
de imediato, junto de um concessionário au-
torizado, a verificação do sistema de airbags.
AVISO!
Ignorar a luz de aviso de airbag no painel
de instrumentos pode traduzir-se na indis-
ponibilidade do sistema de airbags em
caso de colisão. Se a luz não se acender
durante uma verificação da lâmpada ao
ligar a ignição, ficar ligada depois de colo-
car o veículo a trabalhar ou se acender
enquanto conduz, peça de imediato a um
concessionário autorizado que verifique o
sistema de airbags.
103

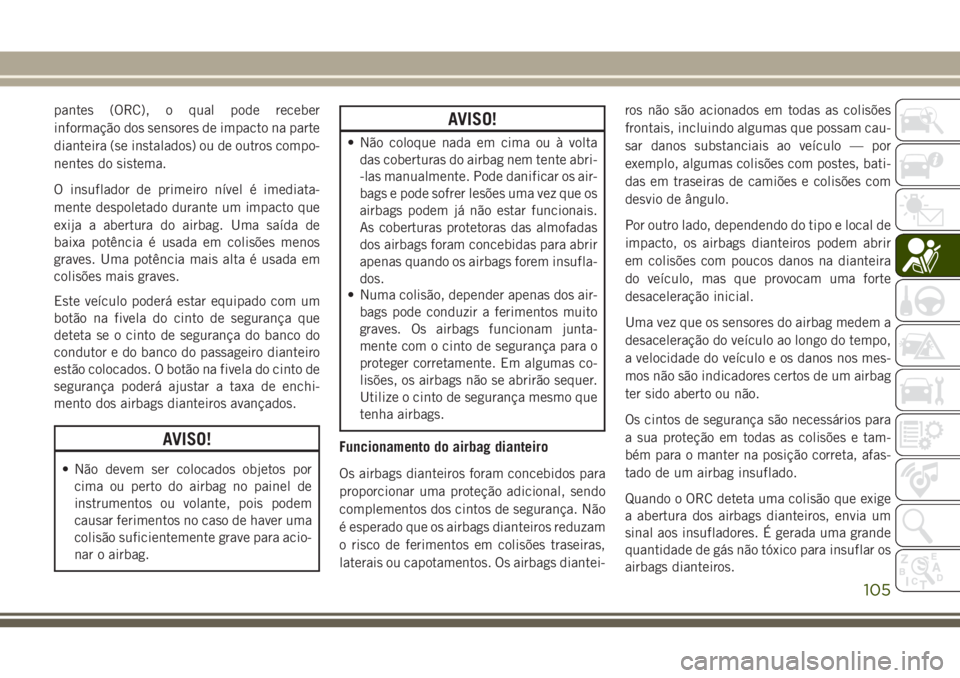

pantes (ORC), o qual pode receber
informação dos sensores de impacto na parte
dianteira (se instalados) ou de outros compo-
nentes do sistema.
O insuflador de primeiro nível é imediata-
mente despoletado durante um impacto que
exija a abertura do airbag. Uma saída de
baixa potência é usada em colisões menos
graves. Uma potência mais alta é usada em
colisões mais graves.
Este veículo poderá estar equipado com um
botão na fivela do cinto de segurança que
deteta se o cinto de segurança do banco do
condutor e do banco do passageiro dianteiro
estão colocados. O botão na fivela do cinto de
segurança poderá ajustar a taxa de enchi-
mento dos airbags dianteiros avançados.
AVISO!
• Não devem ser colocados objetos por
cima ou perto do airbag no painel de
instrumentos ou volante, pois podem
causar ferimentos no caso de haver uma
colisão suficientemente grave para acio-
nar o airbag.
AVISO!
• Não coloque nada em cima ou à volta
das coberturas do airbag nem tente abri-
-las manualmente. Pode danificar os air-
bags e pode sofrer lesões uma vez que os
airbags podem já não estar funcionais.
As coberturas protetoras das almofadas
dos airbags foram concebidas para abrir
apenas quando os airbags forem insufla-
dos.
• Numa colisão, depender apenas dos air-
bags pode conduzir a ferimentos muito
graves. Os airbags funcionam junta-
mente com o cinto de segurança para o
proteger corretamente. Em algumas co-
lisões, os airbags não se abrirão sequer.
Utilize o cinto de segurança mesmo que
tenha airbags.
Funcionamento do airbag dianteiro
Os airbags dianteiros foram concebidos para
proporcionar uma proteção adicional, sendo
complementos dos cintos de segurança. Não
é esperado que os airbags dianteiros reduzam
o risco de ferimentos em colisões traseiras,
laterais ou capotamentos. Os airbags diantei-ros não são acionados em todas as colisões
frontais, incluindo algumas que possam cau-
sar danos substanciais ao veículo — por
exemplo, algumas colisões com postes, bati-
das em traseiras de camiões e colisões com
desvio de ângulo.
Por outro lado, dependendo do tipo e local de
impacto, os airbags dianteiros podem abrir
em colisões com poucos danos na dianteira
do veículo, mas que provocam uma forte
desaceleração inicial.
Uma vez que os sensores do airbag medem a
desaceleração do veículo ao longo do tempo,
a velocidade do veículo e os danos nos mes-
mos não são indicadores certos de um airbag
ter sido aberto ou não.
Os cintos de segurança são necessários para
a sua proteção em todas as colisões e tam-
bém para o manter na posição correta, afas-
tado de um airbag insuflado.
Quando o ORC deteta uma colisão que exige
a abertura dos airbags dianteiros, envia um
sinal aos insufladores. É gerada uma grande
quantidade de gás não tóxico para insuflar os
airbags dianteiros.
105

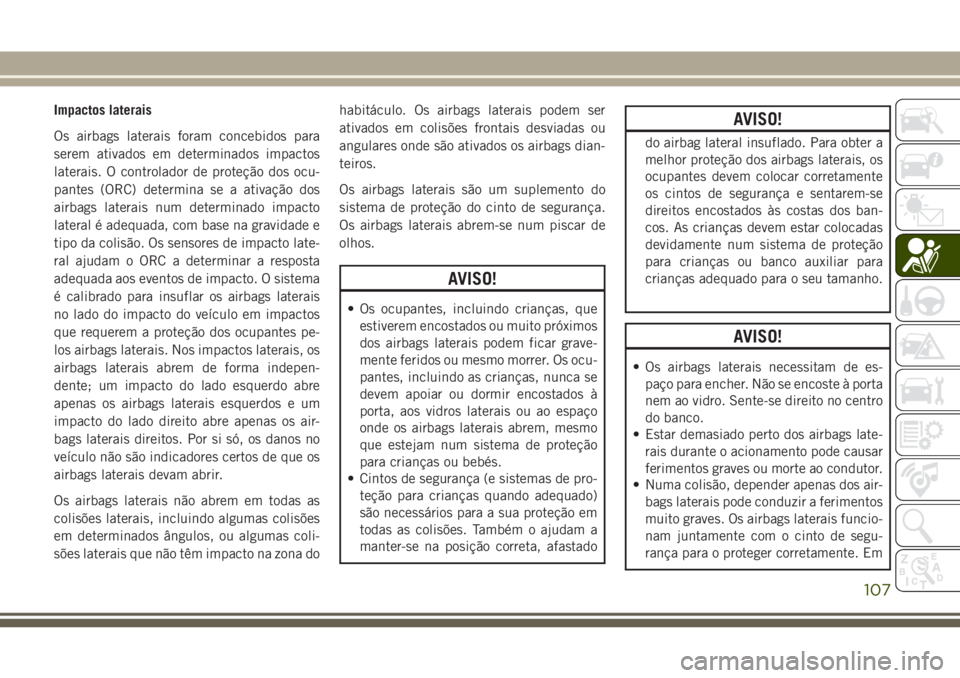

Impactos laterais
Os airbags laterais foram concebidos para
serem ativados em determinados impactos
laterais. O controlador de proteção dos ocu-
pantes (ORC) determina se a ativação dos
airbags laterais num determinado impacto
lateral é adequada, com base na gravidade e
tipo da colisão. Os sensores de impacto late-
ral ajudam o ORC a determinar a resposta
adequada aos eventos de impacto. O sistema
é calibrado para insuflar os airbags laterais
no lado do impacto do veículo em impactos
que requerem a proteção dos ocupantes pe-
los airbags laterais. Nos impactos laterais, os
airbags laterais abrem de forma indepen-
dente; um impacto do lado esquerdo abre
apenas os airbags laterais esquerdos e um
impacto do lado direito abre apenas os air-
bags laterais direitos. Por si só, os danos no
veículo não são indicadores certos de que os
airbags laterais devam abrir.
Os airbags laterais não abrem em todas as
colisões laterais, incluindo algumas colisões
em determinados ângulos, ou algumas coli-
sões laterais que não têm impacto na zona dohabitáculo. Os airbags laterais podem ser
ativados em colisões frontais desviadas ou
angulares onde são ativados os airbags dian-
teiros.
Os airbags laterais são um suplemento do
sistema de proteção do cinto de segurança.
Os airbags laterais abrem-se num piscar de
olhos.
AVISO!
• Os ocupantes, incluindo crianças, que
estiverem encostados ou muito próximos
dos airbags laterais podem ficar grave-
mente feridos ou mesmo morrer. Os ocu-
pantes, incluindo as crianças, nunca se
devem apoiar ou dormir encostados à
porta, aos vidros laterais ou ao espaço
onde os airbags laterais abrem, mesmo
que estejam num sistema de proteção
para crianças ou bebés.
• Cintos de segurança (e sistemas de pro-
teção para crianças quando adequado)
são necessários para a sua proteção em
todas as colisões. Também o ajudam a
manter-se na posição correta, afastado
AVISO!
do airbag lateral insuflado. Para obter a
melhor proteção dos airbags laterais, os
ocupantes devem colocar corretamente
os cintos de segurança e sentarem-se
direitos encostados às costas dos ban-
cos. As crianças devem estar colocadas
devidamente num sistema de proteção
para crianças ou banco auxiliar para
crianças adequado para o seu tamanho.
AVISO!
• Os airbags laterais necessitam de es-
paço para encher. Não se encoste à porta
nem ao vidro. Sente-se direito no centro
do banco.
• Estar demasiado perto dos airbags late-
rais durante o acionamento pode causar
ferimentos graves ou morte ao condutor.
• Numa colisão, depender apenas dos air-
bags laterais pode conduzir a ferimentos
muito graves. Os airbags laterais funcio-
nam juntamente com o cinto de segu-
rança para o proteger corretamente. Em
107

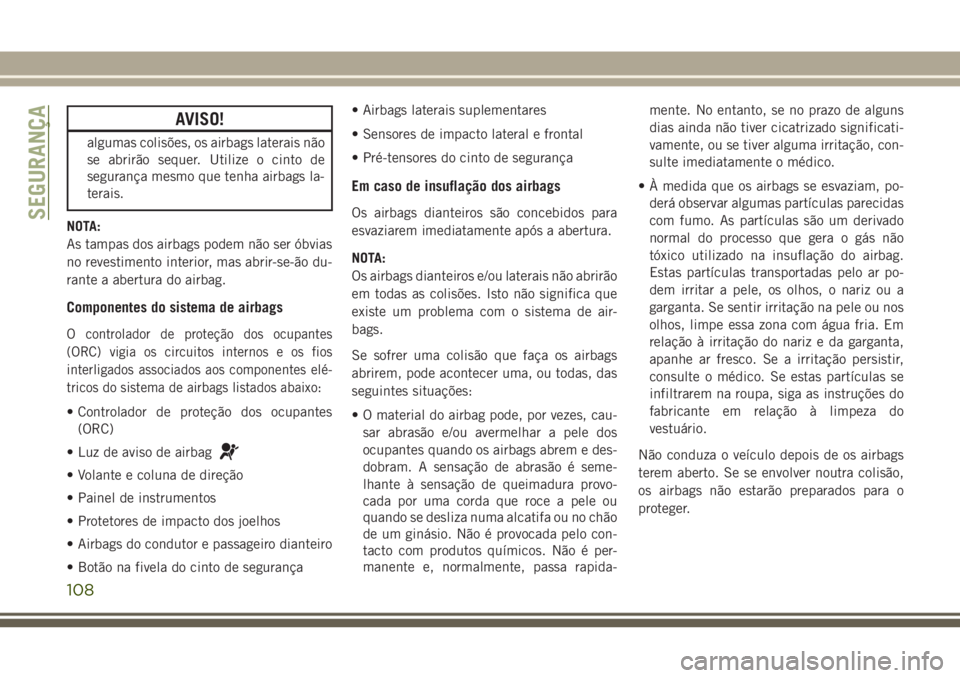

AVISO!
algumas colisões, os airbags laterais não
se abrirão sequer. Utilize o cinto de
segurança mesmo que tenha airbags la-
terais.
NOTA:
As tampas dos airbags podem não ser óbvias
no revestimento interior, mas abrir-se-ão du-
rante a abertura do airbag.
Componentes do sistema de airbags
O controlador de proteção dos ocupantes
(ORC) vigia os circuitos internos e os fios
interligados associados aos componentes elé-
tricos do sistema de airbags listados abaixo:
• Controlador de proteção dos ocupantes
(ORC)
• Luz de aviso de airbag
• Volante e coluna de direção
• Painel de instrumentos
• Protetores de impacto dos joelhos
• Airbags do condutor e passageiro dianteiro
• Botão na fivela do cinto de segurança• Airbags laterais suplementares
• Sensores de impacto lateral e frontal
• Pré-tensores do cinto de segurança
Em caso de insuflação dos airbags
Os airbags dianteiros são concebidos para
esvaziarem imediatamente após a abertura.
NOTA:
Os airbags dianteiros e/ou laterais não abrirão
em todas as colisões. Isto não significa que
existe um problema com o sistema de air-
bags.
Se sofrer uma colisão que faça os airbags
abrirem, pode acontecer uma, ou todas, das
seguintes situações:
• O material do airbag pode, por vezes, cau-
sar abrasão e/ou avermelhar a pele dos
ocupantes quando os airbags abrem e des-
dobram. A sensação de abrasão é seme-
lhante à sensação de queimadura provo-
cada por uma corda que roce a pele ou
quando se desliza numa alcatifa ou no chão
de um ginásio. Não é provocada pelo con-
tacto com produtos químicos. Não é per-
manente e, normalmente, passa rapida-mente. No entanto, se no prazo de alguns
dias ainda não tiver cicatrizado significati-
vamente, ou se tiver alguma irritação, con-
sulte imediatamente o médico.
• À medida que os airbags se esvaziam, po-
derá observar algumas partículas parecidas
com fumo. As partículas são um derivado
normal do processo que gera o gás não
tóxico utilizado na insuflação do airbag.
Estas partículas transportadas pelo ar po-
dem irritar a pele, os olhos, o nariz ou a
garganta. Se sentir irritação na pele ou nos
olhos, limpe essa zona com água fria. Em
relação à irritação do nariz e da garganta,
apanhe ar fresco. Se a irritação persistir,
consulte o médico. Se estas partículas se
infiltrarem na roupa, siga as instruções do
fabricante em relação à limpeza do
vestuário.
Não conduza o veículo depois de os airbags
terem aberto. Se se envolver noutra colisão,
os airbags não estarão preparados para o
proteger.SEGURANÇA
108

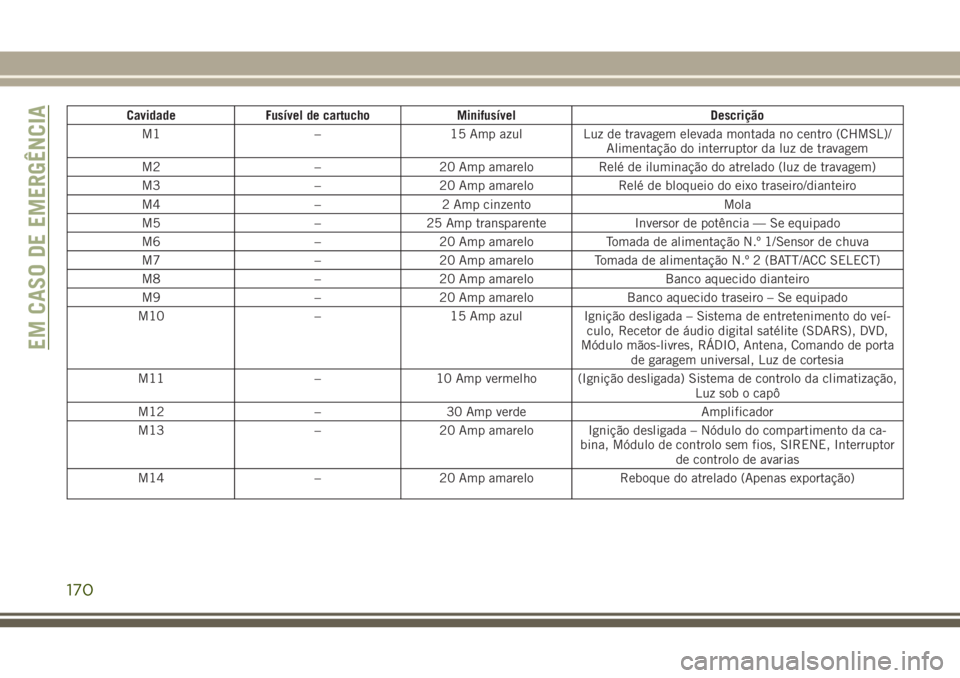

Cavidade Fusível de cartucho Minifusível Descrição
M1 – 15 Amp azul Luz de travagem elevada montada no centro (CHMSL)/
Alimentação do interruptor da luz de travagem
M2 – 20 Amp amarelo Relé de iluminação do atrelado (luz de travagem)
M3 – 20 Amp amarelo Relé de bloqueio do eixo traseiro/dianteiro
M4 – 2 Amp cinzento Mola
M5 – 25 Amp transparente Inversor de potência — Se equipado
M6 – 20 Amp amarelo Tomada de alimentação N.º 1/Sensor de chuva
M7 – 20 Amp amarelo Tomada de alimentação N.º 2 (BATT/ACC SELECT)
M8 – 20 Amp amarelo Banco aquecido dianteiro
M9 – 20 Amp amarelo Banco aquecido traseiro – Se equipado
M10 – 15 Amp azul Ignição desligada – Sistema de entretenimento do veí-
culo, Recetor de áudio digital satélite (SDARS), DVD,
Módulo mãos-livres, RÁDIO, Antena, Comando de porta
de garagem universal, Luz de cortesia
M11 – 10 Amp vermelho (Ignição desligada) Sistema de controlo da climatização,
Luz sob o capô
M12 – 30 Amp verde Amplificador
M13 – 20 Amp amarelo Ignição desligada – Nódulo do compartimento da ca-
bina, Módulo de controlo sem fios, SIRENE, Interruptor
de controlo de avarias
M14 – 20 Amp amarelo Reboque do atrelado (Apenas exportação)
EM CASO DE EMERGÊNCIA
170
