JEEP WRANGLER 2021 Käyttö- ja huolto-ohjekirja (in in Finnish)

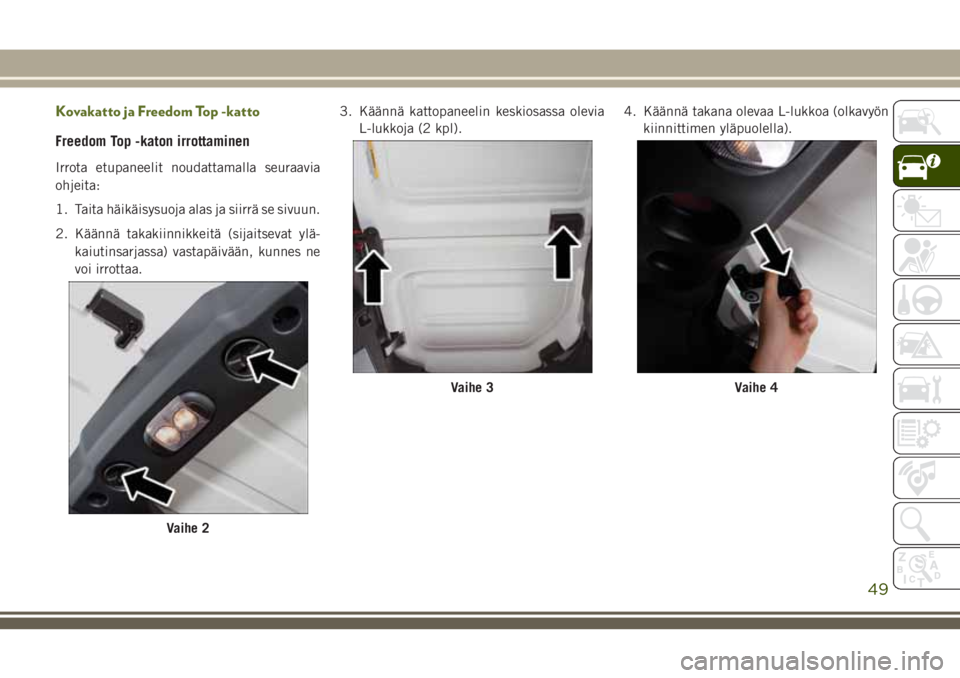

Kovakatto ja Freedom Top -katto
Freedom Top -katon irrottaminen
Irrota etupaneelit noudattamalla seuraavia
ohjeita:
1. Taita häikäisysuoja alas ja siirrä se sivuun.
2. Käännä takakiinnikkeitä (sijaitsevat ylä-
kaiutinsarjassa) vastapäivään, kunnes ne
voi irrottaa.3. Käännä kattopaneelin keskiosassa olevia
L-lukkoja (2 kpl).4. Käännä takana olevaa L-lukkoa (olkavyön
kiinnittimen yläpuolella).
Vaihe 2
Vaihe 3Vaihe 4
49

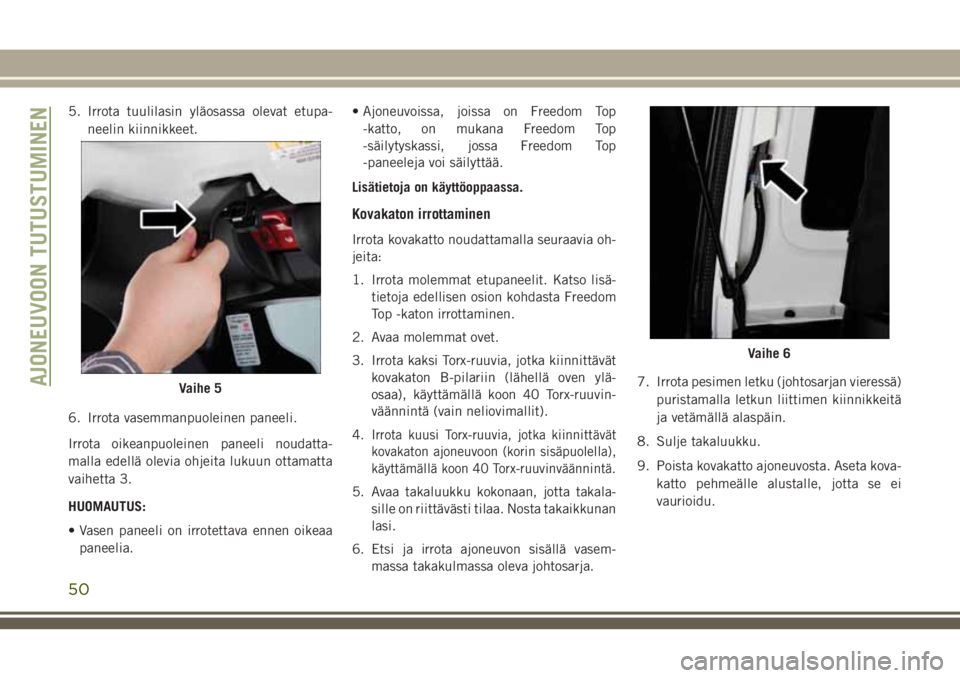

5. Irrota tuulilasin yläosassa olevat etupa-
neelin kiinnikkeet.
6. Irrota vasemmanpuoleinen paneeli.
Irrota oikeanpuoleinen paneeli noudatta-
malla edellä olevia ohjeita lukuun ottamatta
vaihetta 3.
HUOMAUTUS:
• Vasen paneeli on irrotettava ennen oikeaa
paneelia.• Ajoneuvoissa, joissa on Freedom Top
-katto, on mukana Freedom Top
-säilytyskassi, jossa Freedom Top
-paneeleja voi säilyttää.
Lisätietoja on käyttöoppaassa.
Kovakaton irrottaminen
Irrota kovakatto noudattamalla seuraavia oh-
jeita:
1. Irrota molemmat etupaneelit. Katso lisä-
tietoja edellisen osion kohdasta Freedom
Top -katon irrottaminen.
2. Avaa molemmat ovet.
3. Irrota kaksi Torx-ruuvia, jotka kiinnittävät
kovakaton B-pilariin (lähellä oven ylä-
osaa), käyttämällä koon 40 Torx-ruuvin-
väännintä (vain neliovimallit).
4.
Irrota kuusi Torx-ruuvia, jotka kiinnittävät
kovakaton ajoneuvoon (korin sisäpuolella),
käyttämällä koon 40 Torx-ruuvinväännintä.
5. Avaa takaluukku kokonaan, jotta takala-
sille on riittävästi tilaa. Nosta takaikkunan
lasi.
6. Etsi ja irrota ajoneuvon sisällä vasem-
massa takakulmassa oleva johtosarja.7. Irrota pesimen letku (johtosarjan vieressä)
puristamalla letkun liittimen kiinnikkeitä
ja vetämällä alaspäin.
8. Sulje takaluukku.
9. Poista kovakatto ajoneuvosta. Aseta kova-
katto pehmeälle alustalle, jotta se ei
vaurioidu.
Vaihe 5
Vaihe 6
AJONEUVOON TUTUSTUMINEN
50

HUOMAUTUS!
• Varmista tiivis kiinnitys asettamalla etu-
paneelit tarkasti paikoilleen. Virheelli-
nen asennus voi aiheuttaa veden vuota-
misen ajoneuvon sisään.
• Aseta kovakatto tarkasti paikalleen tii-
viin kiinnityksen varmistamiseksi. Vir-
heellinen asennus voi aiheuttaa veden
vuotamisen ajoneuvon sisään.
• Kovakattoa ei ole suunniteltu kanta-
maan ylimääräistä kuormaa, kuten kat-
totelineitä, vararenkaita, rakennus-,
metsästys- tai matkatavaraa tms. Kattoa
ei myöskään ole tarkoitettu ajoneuvon
kiinteäksi osaksi, eikä sitä tämän vuoksi
voi kuormittaa kuin luonnonvoimilla
(sade, lumi jne.).
• Älä siirrä ajoneuvoa ennen kuin katto on
kiinnitetty kokonaan tuulilasin kehyk-
seen ja koriin tai poistettu.
• Kovakaton irrottamiseen tarvitaan neljä
aikuista, jotka asettuvat katon kulmiin.
Jos ohjeita ei noudateta, kovakatto voi
vaurioitua.

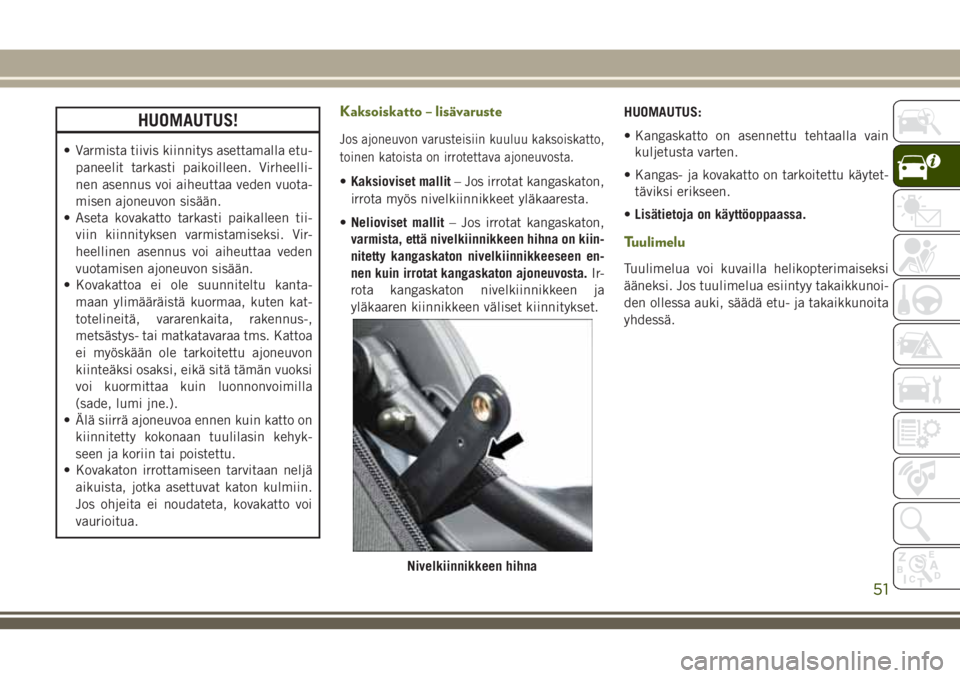

Kaksoiskatto – lisävaruste
Jos ajoneuvon varusteisiin kuuluu kaksoiskatto,
toinen katoista on irrotettava ajoneuvosta.
•Kaksioviset mallit– Jos irrotat kangaskaton,
irrota myös nivelkiinnikkeet yläkaaresta.
•Nelioviset mallit– Jos irrotat kangaskaton,
varmista, että nivelkiinnikkeen hihna on kiin-
nitetty kangaskaton nivelkiinnikkeeseen en-
nen kuin irrotat kangaskaton ajoneuvosta.Ir-
rota kangaskaton nivelkiinnikkeen ja
yläkaaren kiinnikkeen väliset kiinnitykset.HUOMAUTUS:
• Kangaskatto on asennettu tehtaalla vain
kuljetusta varten.
• Kangas- ja kovakatto on tarkoitettu käytet-
täviksi erikseen.
•Lisätietoja on käyttöoppaassa.
Tuulimelu
Tuulimelua voi kuvailla helikopterimaiseksi
ääneksi. Jos tuulimelua esiintyy takaikkunoi-
den ollessa auki, säädä etu- ja takaikkunoita
yhdessä.
Nivelkiinnikkeen hihna
51

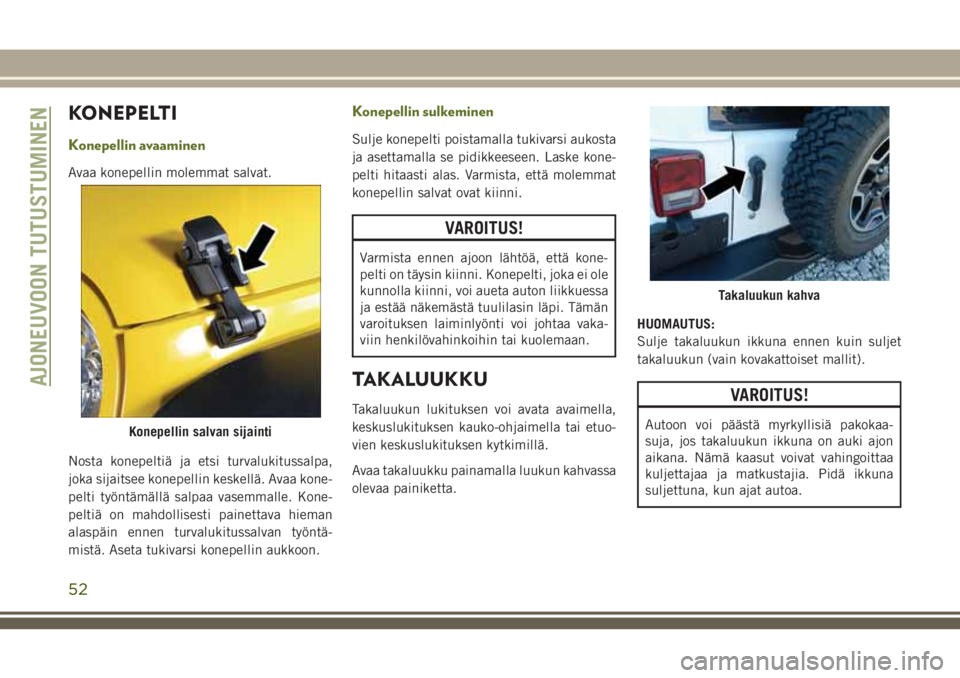

KONEPELTI
Konepellin avaaminen
Avaa konepellin molemmat salvat.
Nosta konepeltiä ja etsi turvalukitussalpa,
joka sijaitsee konepellin keskellä. Avaa kone-
pelti työntämällä salpaa vasemmalle. Kone-
peltiä on mahdollisesti painettava hieman
alaspäin ennen turvalukitussalvan työntä-
mistä. Aseta tukivarsi konepellin aukkoon.
Konepellin sulkeminen
Sulje konepelti poistamalla tukivarsi aukosta
ja asettamalla se pidikkeeseen. Laske kone-
pelti hitaasti alas. Varmista, että molemmat
konepellin salvat ovat kiinni.
VAROITUS!
Varmista ennen ajoon lähtöä, että kone-
pelti on täysin kiinni. Konepelti, joka ei ole
kunnolla kiinni, voi aueta auton liikkuessa
ja estää näkemästä tuulilasin läpi. Tämän
varoituksen laiminlyönti voi johtaa vaka-
viin henkilövahinkoihin tai kuolemaan.
TAKALUUKKU
Takaluukun lukituksen voi avata avaimella,
keskuslukituksen kauko-ohjaimella tai etuo-
vien keskuslukituksen kytkimillä.
Avaa takaluukku painamalla luukun kahvassa
olevaa painiketta.HUOMAUTUS:
Sulje takaluukun ikkuna ennen kuin suljet
takaluukun (vain kovakattoiset mallit).VAROITUS!
Autoon voi päästä myrkyllisiä pakokaa-
suja, jos takaluukun ikkuna on auki ajon
aikana. Nämä kaasut voivat vahingoittaa
kuljettajaa ja matkustajia. Pidä ikkuna
suljettuna, kun ajat autoa.Konepellin salvan sijainti
Takaluukun kahva
AJONEUVOON TUTUSTUMINEN
52

HUOMAUTUS!
Älä paina takalasinpyyhkimen sulkaa ta-
kaikkunaa sulkiessasi, jotta sulka ei vauri-
oidu.

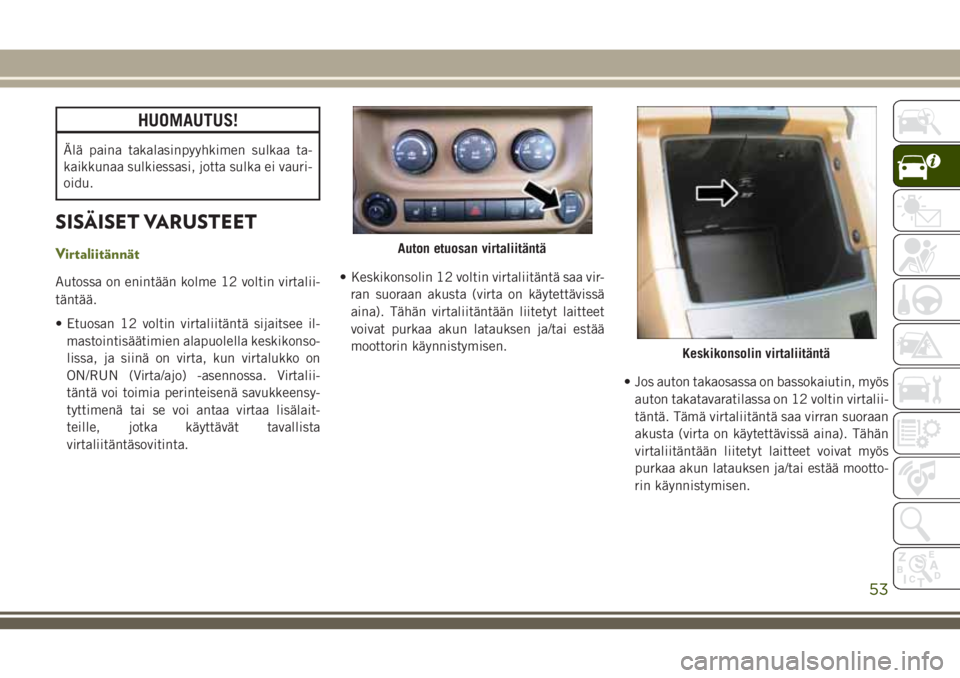

SISÄISET VARUSTEET
Virtaliitännät
Autossa on enintään kolme 12 voltin virtalii-
täntää.
• Etuosan 12 voltin virtaliitäntä sijaitsee il-
mastointisäätimien alapuolella keskikonso-
lissa, ja siinä on virta, kun virtalukko on
ON/RUN (Virta/ajo) -asennossa. Virtalii-
täntä voi toimia perinteisenä savukkeensy-
tyttimenä tai se voi antaa virtaa lisälait-
teille, jotka käyttävät tavallista
virtaliitäntäsovitinta.• Keskikonsolin 12 voltin virtaliitäntä saa vir-
ran suoraan akusta (virta on käytettävissä
aina). Tähän virtaliitäntään liitetyt laitteet
voivat purkaa akun latauksen ja/tai estää
moottorin käynnistymisen.
• Jos auton takaosassa on bassokaiutin, myös
auton takatavaratilassa on 12 voltin virtalii-
täntä. Tämä virtaliitäntä saa virran suoraan
akusta (virta on käytettävissä aina). Tähän
virtaliitäntään liitetyt laitteet voivat myös
purkaa akun latauksen ja/tai estää mootto-
rin käynnistymisen.
Auton etuosan virtaliitäntä
Keskikonsolin virtaliitäntä
53

HUOMAUTUS:
• Älä ylitä 160 watin enimmäistehoa (13 A)
12 voltin järjestelmässä. Järjestelmää suo-
jaava sulake on vaihdettava, jos käytetään
yli 160 wattia (13 ampeeria) kuluttavia
laitteita.
• Virtaliitännät on tarkoitettu vain lisälaittei-
den pistokkeille. Älä työnnä virtaliitäntään
vieraita esineitä, sillä se vahingoittaa virta-
liitäntää ja saa aikaan sulakkeen palami-
sen. Virtaliitännän väärinkäyttö voi ai-
heuttaa vahinkoja, joita uuden auton takuu
ei korvaa.

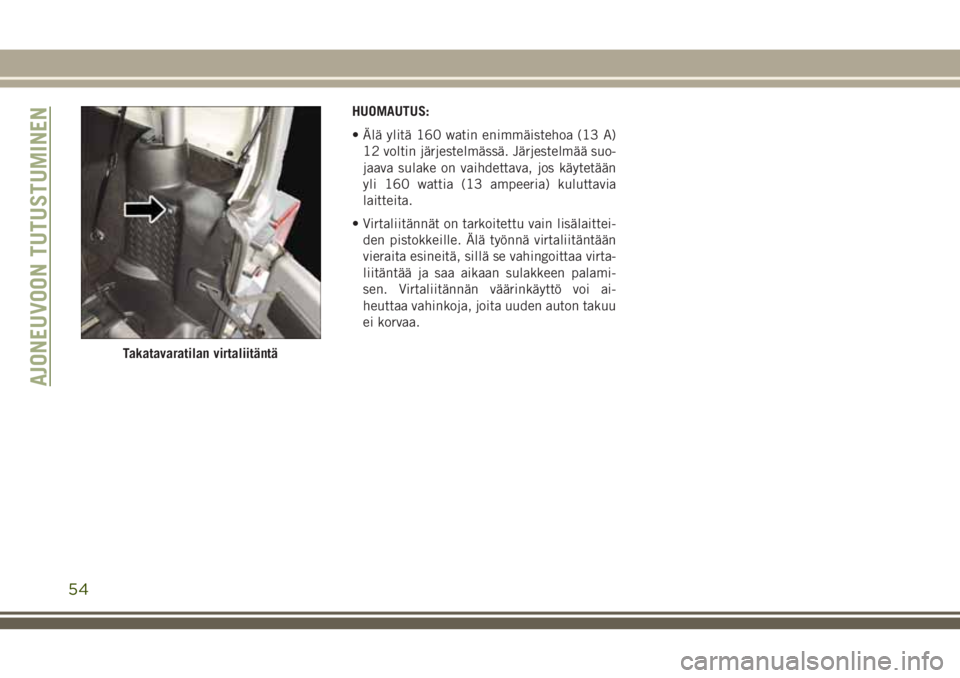

Takatavaratilan virtaliitäntä
AJONEUVOON TUTUSTUMINEN
54

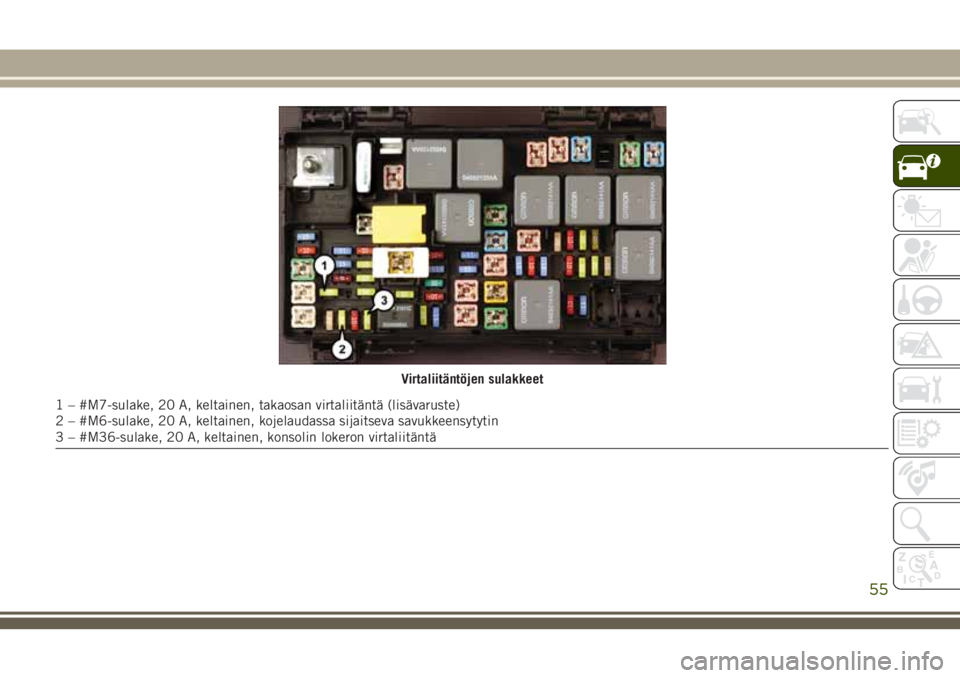

Virtaliitäntöjen sulakkeet
1 – #M7-sulake, 20 A, keltainen, takaosan virtaliitäntä (lisävaruste)
2 – #M6-sulake, 20 A, keltainen, kojelaudassa sijaitseva savukkeensytytin
3 – #M36-sulake, 20 A, keltainen, konsolin lokeron virtaliitäntä
55

56

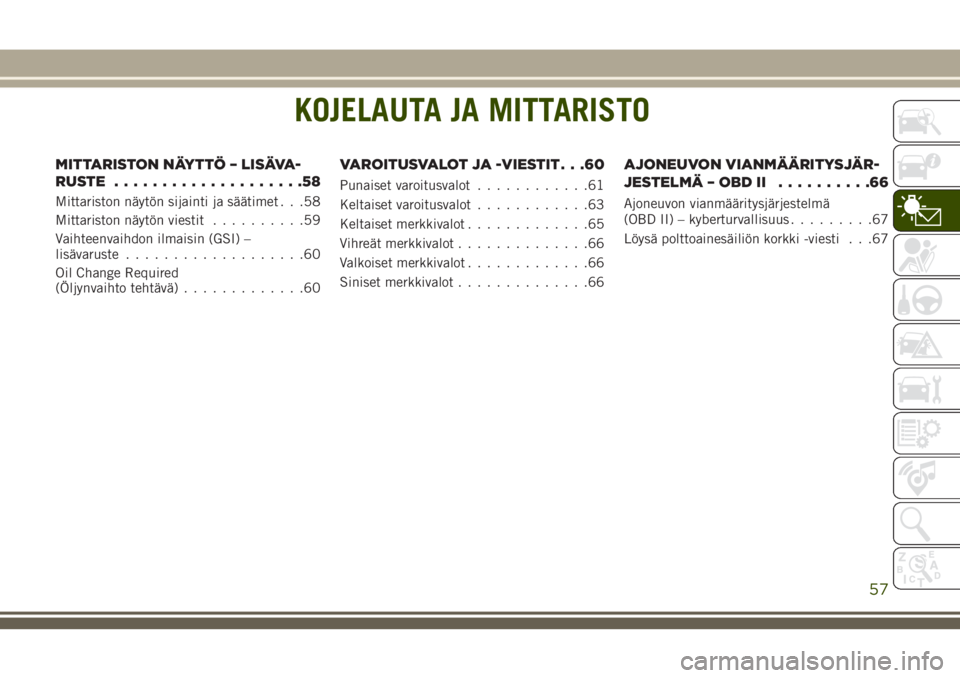

KOJELAUTA JA MITTARISTO
MITTARISTON NÄYTTÖ – LISÄVA-
RUSTE ....................58
Mittariston näytön sijainti ja säätimet . . .58
Mittariston näytön viestit..........59
Vaihteenvaihdon ilmaisin (GSI) –
lisävaruste...................60
Oil Change Required
(Öljynvaihto tehtävä).............60
VAROITUSVALOT JA -VIESTIT . . .60
Punaiset varoitusvalot............61
Keltaiset varoitusvalot............63
Keltaiset merkkivalot.............65
Vihreät merkkivalot..............66
Valkoiset merkkivalot.............66
Siniset merkkivalot..............66
AJONEUVON VIANMÄÄRITYSJÄR-
JESTELMÄ – OBD II..........66
Ajoneuvon vianmääritysjärjestelmä
(OBD II) – kyberturvallisuus.........67
Löysä polttoainesäiliön korkki -viesti . . .67
KOJELAUTA JA MITTARISTO
57

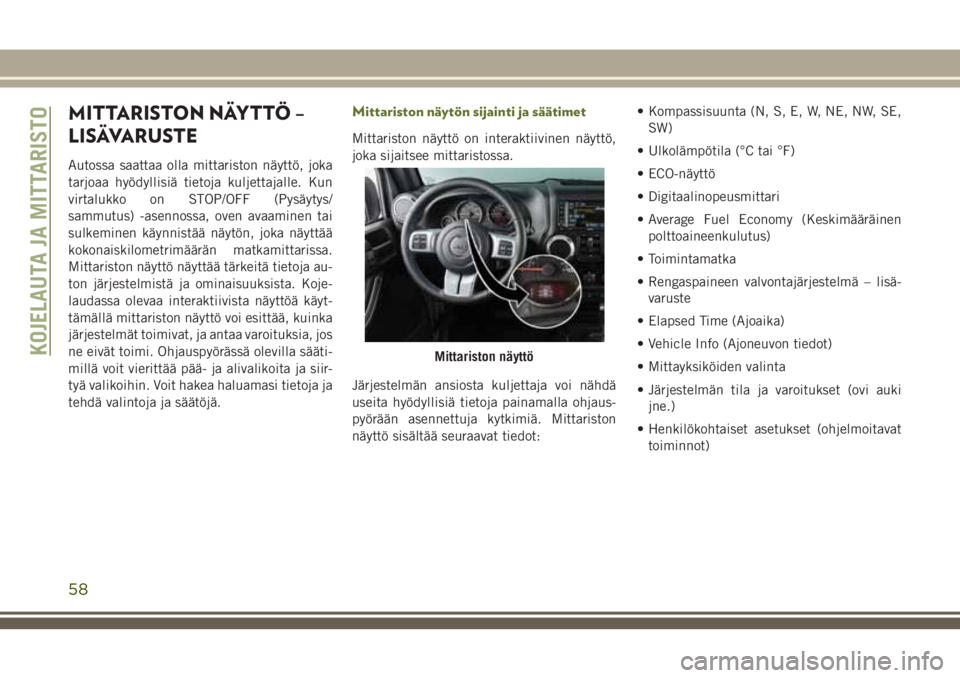

MITTARISTON NÄYTTÖ –
LISÄVARUSTE
Autossa saattaa olla mittariston näyttö, joka
tarjoaa hyödyllisiä tietoja kuljettajalle. Kun
virtalukko on STOP/OFF (Pysäytys/
sammutus) -asennossa, oven avaaminen tai
sulkeminen käynnistää näytön, joka näyttää
kokonaiskilometrimäärän matkamittarissa.
Mittariston näyttö näyttää tärkeitä tietoja au-
ton järjestelmistä ja ominaisuuksista. Koje-
laudassa olevaa interaktiivista näyttöä käyt-
tämällä mittariston näyttö voi esittää, kuinka
järjestelmät toimivat, ja antaa varoituksia, jos
ne eivät toimi. Ohjauspyörässä olevilla sääti-
millä voit vierittää pää- ja alivalikoita ja siir-
tyä valikoihin. Voit hakea haluamasi tietoja ja
tehdä valintoja ja säätöjä.
Mittariston näytön sijainti ja säätimet
Mittariston näyttö on interaktiivinen näyttö,
joka sijaitsee mittaristossa.
Järjestelmän ansiosta kuljettaja voi nähdä
useita hyödyllisiä tietoja painamalla ohjaus-
pyörään asennettuja kytkimiä. Mittariston
näyttö sisältää seuraavat tiedot:• Kompassisuunta (N, S, E, W, NE, NW, SE,
SW)
• Ulkolämpötila (°C tai °F)
• ECO-näyttö
• Digitaalinopeusmittari
• Average Fuel Economy (Keskimääräinen
polttoaineenkulutus)
• Toimintamatka
• Rengaspaineen valvontajärjestelmä – lisä-
varuste
• Elapsed Time (Ajoaika)
• Vehicle Info (Ajoneuvon tiedot)
• Mittayksiköiden valinta
• Järjestelmän tila ja varoitukset (ovi auki
jne.)
• Henkilökohtaiset asetukset (ohjelmoitavat
toiminnot)
Mittariston näyttöKOJELAUTA JA MITTARISTO
