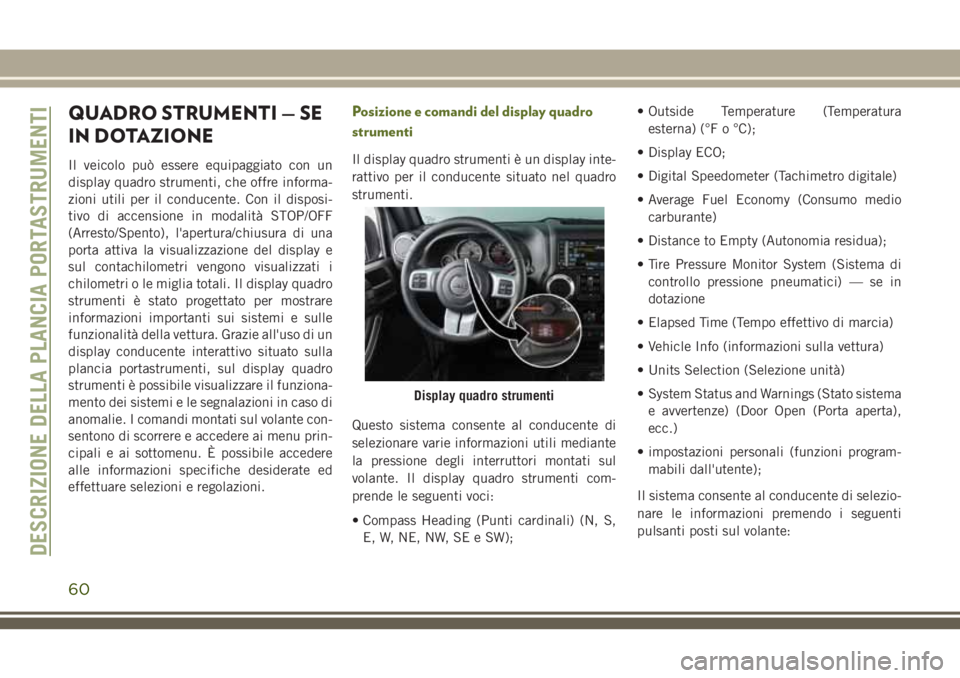

QUADRO STRUMENTI — SE
IN DOTAZIONE
Il veicolo può essere equipaggiato con un
display quadro strumenti, che offre informa-
zioni utili per il conducente. Con il disposi-
tivo di accensione in modalità STOP/OFF
(Arresto/Spento), l'apertura/chiusura di una
porta attiva la visualizzazione del display e
sul contachilometri vengono visualizzati i
chilometri o le miglia totali. Il display quadro
strumenti è stato progettato per mostrare
informazioni importanti sui sistemi e sulle
funzionalità della vettura. Grazie all'uso di un
display conducente interattivo situato sulla
plancia portastrumenti, sul display quadro
strumenti è possibile visualizzare il funziona-
mento dei sistemi e le segnalazioni in caso di
anomalie. I comandi montati sul volante con-
sentono di scorrere e accedere ai menu prin-
cipali e ai sottomenu. È possibile accedere
alle informazioni specifiche desiderate ed
effettuare selezioni e regolazioni.
Posizione e comandi del display quadro
strumenti
Il display quadro strumenti è un display inte-
rattivo per il conducente situato nel quadro
strumenti.
Questo sistema consente al conducente di
selezionare varie informazioni utili mediante
la pressione degli interruttori montati sul
volante. Il display quadro strumenti com-
prende le seguenti voci:
• Compass Heading (Punti cardinali) (N, S,
E, W, NE, NW, SE e SW);• Outside Temperature (Temperatura
esterna) (°F o °C);
• Display ECO;
• Digital Speedometer (Tachimetro digitale)
• Average Fuel Economy (Consumo medio
carburante)
• Distance to Empty (Autonomia residua);
• Tire Pressure Monitor System (Sistema di
controllo pressione pneumatici) — se in
dotazione
• Elapsed Time (Tempo effettivo di marcia)
• Vehicle Info (informazioni sulla vettura)
• Units Selection (Selezione unità)
• System Status and Warnings (Stato sistema
e avvertenze) (Door Open (Porta aperta),
ecc.)
• impostazioni personali (funzioni program-
mabili dall'utente);
Il sistema consente al conducente di selezio-
nare le informazioni premendo i seguenti
pulsanti posti sul volante:
Display quadro strumenti
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
60

• Premere il pulsanteMENUper scorrere i
menu principali (Speedometer (Tachime-
tro), Fuel Economy (Consumo
carburante), Miles To Empty (Miglia di au-
tonomia residua), Tire Pressure (Pressione
pneumatici), Warnings (Avvertenze), Timer,Vehicle Info (Informazioni sulla vettura),
Units (Unità di misura), System Warning
(Avvertenze del sistema), Personal Settings
(Impostazioni personali)) o per chiudere i
sottomenu.
• Premere il pulsante frecciaRight(Destra)
per accedere ai menu principali, ai sotto-
menu o per selezionare un'impostazione
personale dal menu di configurazione.
• Premere il pulsanteCompass(Bussola) per
visualizzare uno degli otto valori della bus-
sola e la temperatura esterna o per uscire
dai sottomenu.
• Premere il pulsanteDown(Giù) per scorrere
verso il basso i sottomenu.
Messaggi visualizzati sul display quadro
strumenti
Quando sussistono le condizioni adeguate,
sul quadro strumenti vengono visualizzati i
seguenti messaggi:
• Pressione pneumatici insufficiente
• Low Fuel (Riserva carburante)• Service TPM System (Richiesto intervento
su sistema TPM) (fare riferimento a "Si-
stema di controllo pressione pneumatici" in
"Sicurezza" per ulteriori informazioni)
• Damaged Key (Chiave danneggiata)
• Key In Ignition (Chiave di accensione inse-
rita)
• Turn Signal On (Indicatori di direzione in-
seriti) - con un segnale acustico continuo
• Left Front Turn Signal Lamp Out (Spia
indicatore di direzione anteriore sinistro
"fuori uso") (con un segnale acustico)
• Left Rear Turn Signal Lamp Out (Spia indi-
catore di direzione posteriore sinistro "fuori
uso") (con un segnale acustico)
• Right Front Turn Signal Lamp Out (Spia
indicatore di direzione anteriore destro
"fuori uso") (con un segnale acustico)
• Right Rear Turn Signal Lamp Out (Spia
indicatore di direzione posteriore destro
"fuori uso") (con un segnale acustico)
• Key Fob Battery Low (Batteria chiave sca-
rica) (con un segnale acustico)
Pulsanti del display del quadro strumenti
1 — Pulsante
MENU3 — Pulsante frec-
cia Down (Giù)
2 — Pulsante frec-
cia Right (Destra)4 — Pulsante
Compass (Bussola)
61

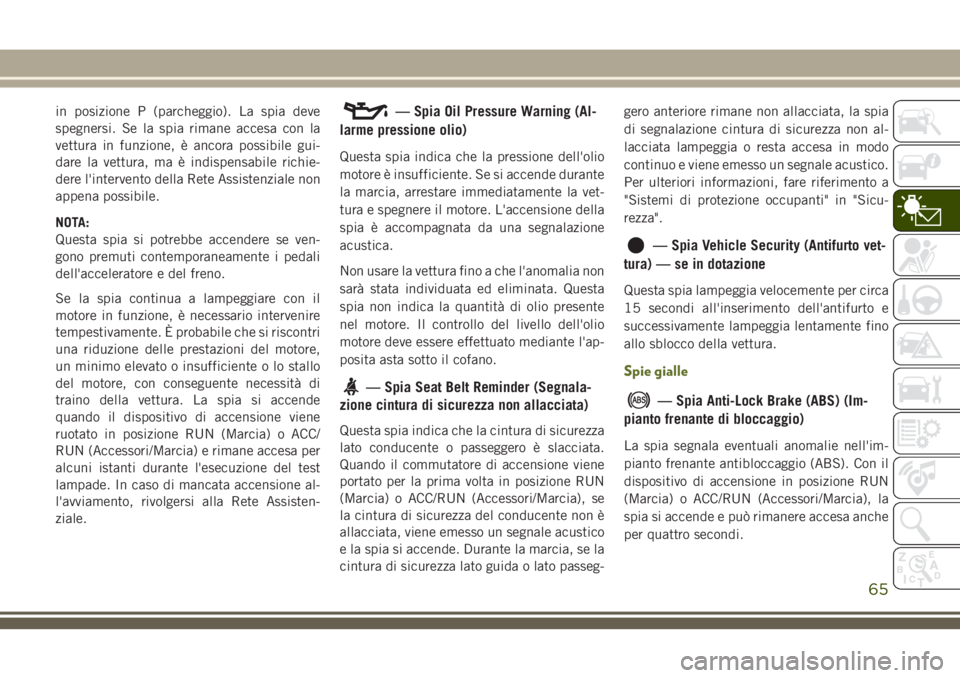

in posizione P (parcheggio). La spia deve
spegnersi. Se la spia rimane accesa con la
vettura in funzione, è ancora possibile gui-
dare la vettura, ma è indispensabile richie-
dere l'intervento della Rete Assistenziale non
appena possibile.
NOTA:
Questa spia si potrebbe accendere se ven-
gono premuti contemporaneamente i pedali
dell'acceleratore e del freno.
Se la spia continua a lampeggiare con il
motore in funzione, è necessario intervenire
tempestivamente. È probabile che si riscontri
una riduzione delle prestazioni del motore,
un minimo elevato o insufficiente o lo stallo
del motore, con conseguente necessità di
traino della vettura. La spia si accende
quando il dispositivo di accensione viene
ruotato in posizione RUN (Marcia) o ACC/
RUN (Accessori/Marcia) e rimane accesa per
alcuni istanti durante l'esecuzione del test
lampade. In caso di mancata accensione al-
l'avviamento, rivolgersi alla Rete Assisten-
ziale.— Spia Oil Pressure Warning (Al-
larme pressione olio)
Questa spia indica che la pressione dell'olio
motore è insufficiente. Se si accende durante
la marcia, arrestare immediatamente la vet-
tura e spegnere il motore. L'accensione della
spia è accompagnata da una segnalazione
acustica.
Non usare la vettura fino a che l'anomalia non
sarà stata individuata ed eliminata. Questa
spia non indica la quantità di olio presente
nel motore. Il controllo del livello dell'olio
motore deve essere effettuato mediante l'ap-
posita asta sotto il cofano.
— Spia Seat Belt Reminder (Segnala-
zione cintura di sicurezza non allacciata)
Questa spia indica che la cintura di sicurezza
lato conducente o passeggero è slacciata.
Quando il commutatore di accensione viene
portato per la prima volta in posizione RUN
(Marcia) o ACC/RUN (Accessori/Marcia), se
la cintura di sicurezza del conducente non è
allacciata, viene emesso un segnale acustico
e la spia si accende. Durante la marcia, se la
cintura di sicurezza lato guida o lato passeg-gero anteriore rimane non allacciata, la spia
di segnalazione cintura di sicurezza non al-
lacciata lampeggia o resta accesa in modo
continuo e viene emesso un segnale acustico.
Per ulteriori informazioni, fare riferimento a
"Sistemi di protezione occupanti" in "Sicu-
rezza".
— Spia Vehicle Security (Antifurto vet-
tura) — se in dotazione
Questa spia lampeggia velocemente per circa
15 secondi all'inserimento dell'antifurto e
successivamente lampeggia lentamente fino
allo sblocco della vettura.
Spie gialle
— Spia Anti-Lock Brake (ABS) (Im-
pianto frenante di bloccaggio)
La spia segnala eventuali anomalie nell'im-
pianto frenante antibloccaggio (ABS). Con il
dispositivo di accensione in posizione RUN
(Marcia) o ACC/RUN (Accessori/Marcia), la
spia si accende e può rimanere accesa anche
per quattro secondi.
65

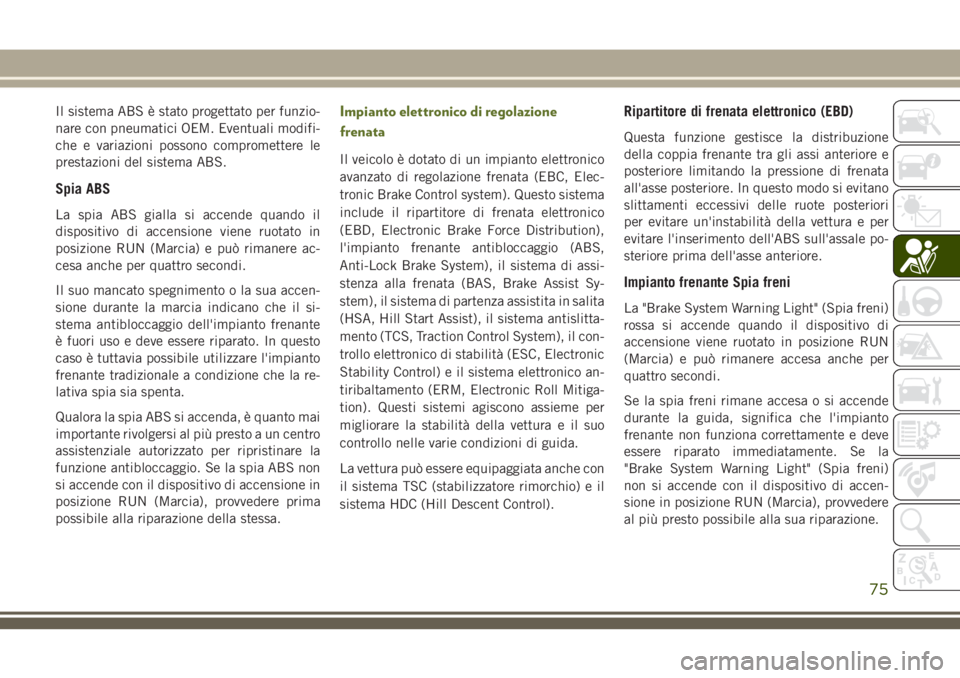

Il sistema ABS è stato progettato per funzio-
nare con pneumatici OEM. Eventuali modifi-
che e variazioni possono compromettere le
prestazioni del sistema ABS.
Spia ABS
La spia ABS gialla si accende quando il
dispositivo di accensione viene ruotato in
posizione RUN (Marcia) e può rimanere ac-
cesa anche per quattro secondi.
Il suo mancato spegnimento o la sua accen-
sione durante la marcia indicano che il si-
stema antibloccaggio dell'impianto frenante
è fuori uso e deve essere riparato. In questo
caso è tuttavia possibile utilizzare l'impianto
frenante tradizionale a condizione che la re-
lativa spia sia spenta.
Qualora la spia ABS si accenda, è quanto mai
importante rivolgersi al più presto a un centro
assistenziale autorizzato per ripristinare la
funzione antibloccaggio. Se la spia ABS non
si accende con il dispositivo di accensione in
posizione RUN (Marcia), provvedere prima
possibile alla riparazione della stessa.
Impianto elettronico di regolazione
frenata
Il veicolo è dotato di un impianto elettronico
avanzato di regolazione frenata (EBC, Elec-
tronic Brake Control system). Questo sistema
include il ripartitore di frenata elettronico
(EBD, Electronic Brake Force Distribution),
l'impianto frenante antibloccaggio (ABS,
Anti-Lock Brake System), il sistema di assi-
stenza alla frenata (BAS, Brake Assist Sy-
stem), il sistema di partenza assistita in salita
(HSA, Hill Start Assist), il sistema antislitta-
mento (TCS, Traction Control System), il con-
trollo elettronico di stabilità (ESC, Electronic
Stability Control) e il sistema elettronico an-
tiribaltamento (ERM, Electronic Roll Mitiga-
tion). Questi sistemi agiscono assieme per
migliorare la stabilità della vettura e il suo
controllo nelle varie condizioni di guida.
La vettura può essere equipaggiata anche con
il sistema TSC (stabilizzatore rimorchio) e il
sistema HDC (Hill Descent Control).
Ripartitore di frenata elettronico (EBD)
Questa funzione gestisce la distribuzione
della coppia frenante tra gli assi anteriore e
posteriore limitando la pressione di frenata
all'asse posteriore. In questo modo si evitano
slittamenti eccessivi delle ruote posteriori
per evitare un'instabilità della vettura e per
evitare l'inserimento dell'ABS sull'assale po-
steriore prima dell'asse anteriore.
Impianto frenante Spia freni
La "Brake System Warning Light" (Spia freni)
rossa si accende quando il dispositivo di
accensione viene ruotato in posizione RUN
(Marcia) e può rimanere accesa anche per
quattro secondi.
Se la spia freni rimane accesa o si accende
durante la guida, significa che l'impianto
frenante non funziona correttamente e deve
essere riparato immediatamente. Se la
"Brake System Warning Light" (Spia freni)
non si accende con il dispositivo di accen-
sione in posizione RUN (Marcia), provvedere
al più presto possibile alla sua riparazione.
