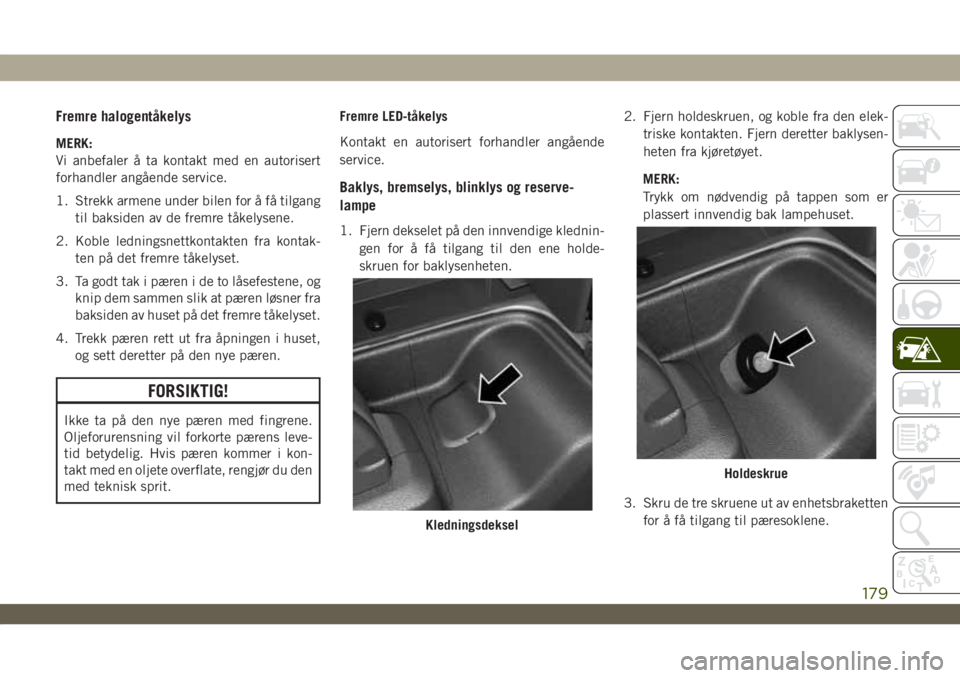

Fremre halogentåkelys
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler angående service.
1. Strekk armene under bilen for å få tilgang
til baksiden av de fremre tåkelysene.
2. Koble ledningsnettkontakten fra kontak-
ten på det fremre tåkelyset.
3. Ta godt tak i pæren i de to låsefestene, og
knip dem sammen slik at pæren løsner fra
baksiden av huset på det fremre tåkelyset.
4. Trekk pæren rett ut fra åpningen i huset,
og sett deretter på den nye pæren.
FORSIKTIG!
Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens leve-
tid betydelig. Hvis pæren kommer i kon-
takt med en oljete overflate, rengjør du den
med teknisk sprit.Fremre LED-tåkelys
Kontakt en autorisert forhandler angående
service.
Baklys, bremselys, blinklys og reserve-
lampe
1. Fjern dekselet på den innvendige klednin-
gen for å få tilgang til den ene holde-
skruen for baklysenheten.2. Fjern holdeskruen, og koble fra den elek-
triske kontakten. Fjern deretter baklysen-
heten fra kjøretøyet.
MERK:
Trykk om nødvendig på tappen som er
plassert innvendig bak lampehuset.
3. Skru de tre skruene ut av enhetsbraketten
for å få tilgang til pæresoklene.
Kledningsdeksel
Holdeskrue
179

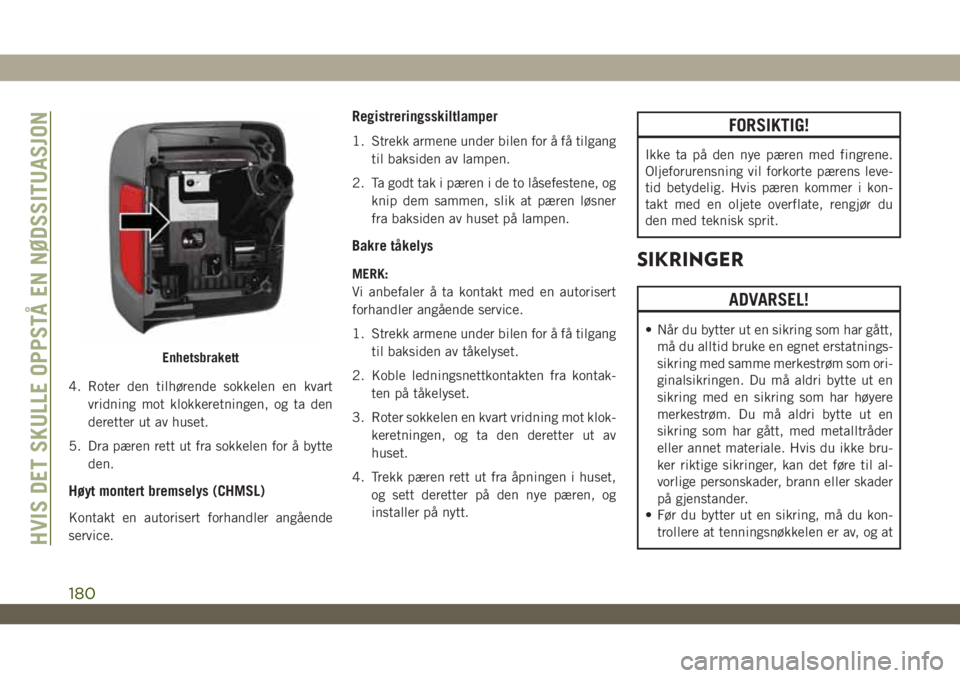

4. Roter den tilhørende sokkelen en kvart
vridning mot klokkeretningen, og ta den
deretter ut av huset.
5. Dra pæren rett ut fra sokkelen for å bytte
den.
Høyt montert bremselys (CHMSL)
Kontakt en autorisert forhandler angående
service.
Registreringsskiltlamper
1. Strekk armene under bilen for å få tilgang
til baksiden av lampen.
2. Ta godt tak i pæren i de to låsefestene, og
knip dem sammen, slik at pæren løsner
fra baksiden av huset på lampen.
Bakre tåkelys
MERK:
Vi anbefaler å ta kontakt med en autorisert
forhandler angående service.
1. Strekk armene under bilen for å få tilgang
til baksiden av tåkelyset.
2. Koble ledningsnettkontakten fra kontak-
ten på tåkelyset.
3. Roter sokkelen en kvart vridning mot klok-
keretningen, og ta den deretter ut av
huset.
4. Trekk pæren rett ut fra åpningen i huset,
og sett deretter på den nye pæren, og
installer på nytt.
FORSIKTIG!
Ikke ta på den nye pæren med fingrene.
Oljeforurensning vil forkorte pærens leve-
tid betydelig. Hvis pæren kommer i kon-
takt med en oljete overflate, rengjør du
den med teknisk sprit.
SIKRINGER
ADVARSEL!
• Når du bytter ut en sikring som har gått,
må du alltid bruke en egnet erstatnings-
sikring med samme merkestrøm som ori-
ginalsikringen. Du må aldri bytte ut en
sikring med en sikring som har høyere
merkestrøm. Du må aldri bytte ut en
sikring som har gått, med metalltråder
eller annet materiale. Hvis du ikke bru-
ker riktige sikringer, kan det føre til al-
vorlige personskader, brann eller skader
på gjenstander.
• Før du bytter ut en sikring, må du kon-
trollere at tenningsnøkkelen er av, og at
Enhetsbrakett
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
180

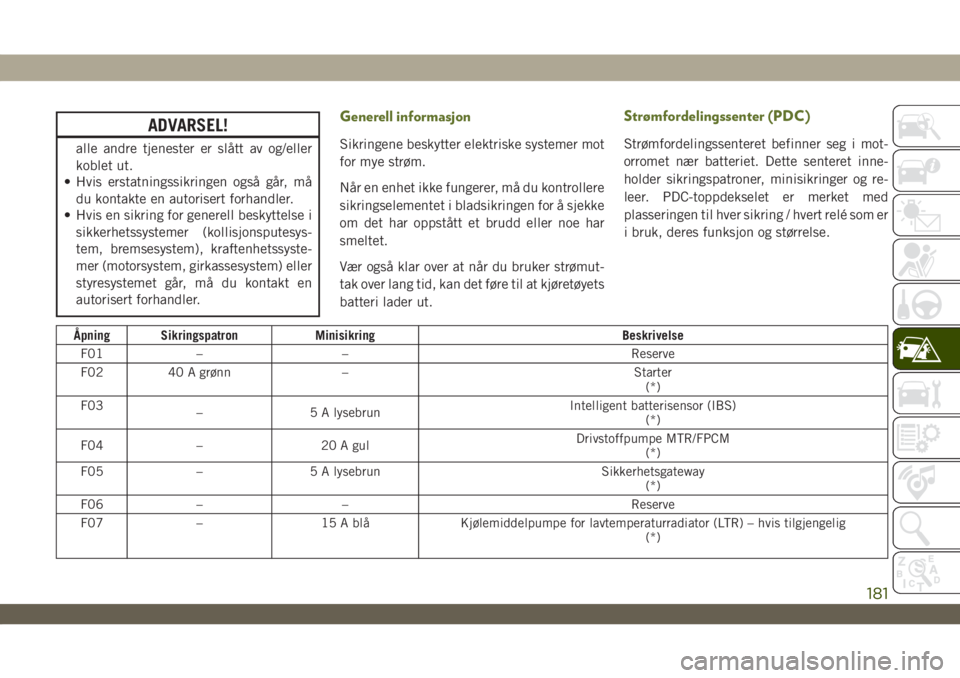

ADVARSEL!
alle andre tjenester er slått av og/eller
koblet ut.
• Hvis erstatningssikringen også går, må
du kontakte en autorisert forhandler.
• Hvis en sikring for generell beskyttelse i
sikkerhetssystemer (kollisjonsputesys-
tem, bremsesystem), kraftenhetssyste-
mer (motorsystem, girkassesystem) eller
styresystemet går, må du kontakt en
autorisert forhandler.
Generell informasjon
Sikringene beskytter elektriske systemer mot
for mye strøm.
Når en enhet ikke fungerer, må du kontrollere
sikringselementet i bladsikringen for å sjekke
om det har oppstått et brudd eller noe har
smeltet.
Vær også klar over at når du bruker strømut-
tak over lang tid, kan det føre til at kjøretøyets
batteri lader ut.
Strømfordelingssenter (PDC)
Strømfordelingssenteret befinner seg i mot-
orromet nær batteriet. Dette senteret inne-
holder sikringspatroner, minisikringer og re-
leer. PDC-toppdekselet er merket med
plasseringen til hver sikring / hvert relé som er
i bruk, deres funksjon og størrelse.
Åpning Sikringspatron Minisikring Beskrivelse
F01 – – Reserve
F02 40 A grønn – Starter
(*)
F03
– 5 A lysebrunIntelligent batterisensor (IBS)
(*)
F04 – 20 A gulDrivstoffpumpe MTR/FPCM
(*)
F05 – 5 A lysebrun Sikkerhetsgateway
(*)
F06 – – Reserve
F07 – 15 A blå Kjølemiddelpumpe for lavtemperaturradiator (LTR) – hvis tilgjengelig
(*)
181

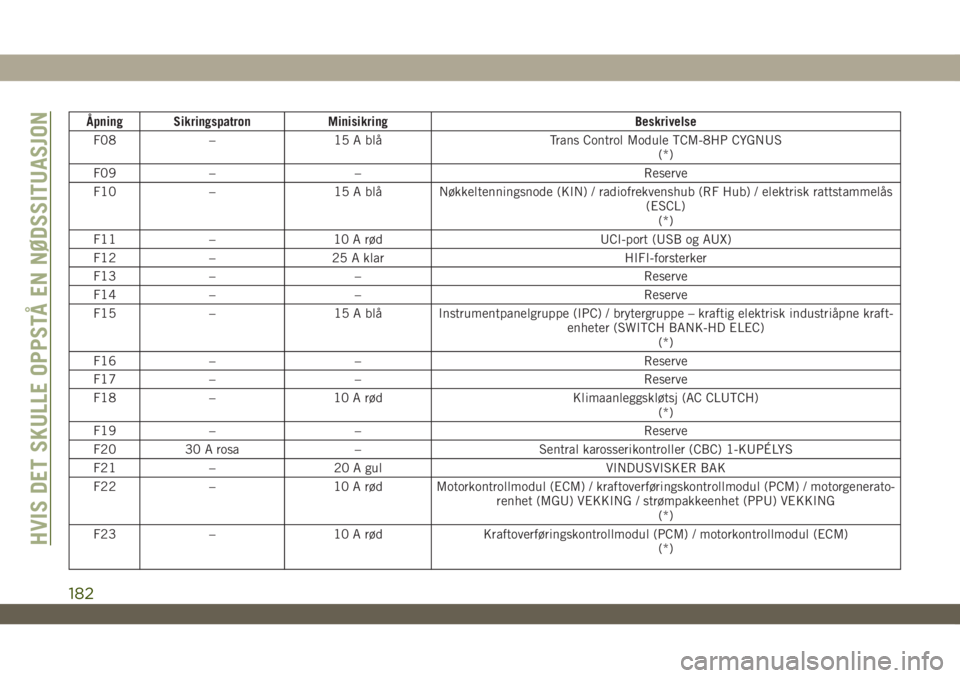

Åpning Sikringspatron Minisikring Beskrivelse
F08 – 15 A blå Trans Control Module TCM-8HP CYGNUS
(*)
F09 – – Reserve
F10 – 15 A blå Nøkkeltenningsnode (KIN) / radiofrekvenshub (RF Hub) / elektrisk rattstammelås
(ESCL)
(*)
F11 – 10 A rød UCI-port (USB og AUX)
F12 – 25 A klar HIFI-forsterker
F13 – – Reserve
F14 – – Reserve
F15 – 15 A blå Instrumentpanelgruppe (IPC) / brytergruppe – kraftig elektrisk industriåpne kraft-
enheter (SWITCH BANK-HD ELEC)
(*)
F16 – – Reserve
F17 – – Reserve
F18 – 10 A rød Klimaanleggskløtsj (AC CLUTCH)
(*)
F19 – – Reserve
F20 30 A rosa – Sentral karosserikontroller (CBC) 1-KUPÉLYS
F21 – 20 A gul VINDUSVISKER BAK
F22 – 10 A rød Motorkontrollmodul (ECM) / kraftoverføringskontrollmodul (PCM) / motorgenerato-
renhet (MGU) VEKKING / strømpakkeenhet (PPU) VEKKING
(*)
F23 – 10 A rød Kraftoverføringskontrollmodul (PCM) / motorkontrollmodul (ECM)
(*)
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
182

Åpning Sikringspatron Minisikring Beskrivelse
F24 – – Reserve
F25 – 10 A rød Shift By Wire-modul (MOD_SBW)
(*)
F26 40 A grønn – Sentral karosserikontroller (CBC) 2-UTVENDIGE LYS nr. 1
F27 30 A rosa – Vindusviskere foran
F28 40 A grønn – Sentral karosserikontroller (CBC) 3-ELEKTRISKE LÅSER
F29 40 A grønn – Sentral karosserikontroller (CBC) 4-UTVENDIGE LYS nr. 2
F30 – – Reserve
F31 – 10 A rød DIAGNOSTIKKPORT
(*)
F32 – 10 A rød Modul for varme-, ventilasjons- og klimaanlegg (HVAC CTRL MOD) / rattstamme-
lås (SCL) / passasjerklassifiseringsmodul (OCM) / førerdetektormodul (DPDM)
(*)
F33 – 10 A rød ParkTronics System (PTS) / infrarødkameramodul (IRCM) / lamper for deaktiverte
kollisjonsputer (AIRBAG DISABLE LMPS)
(*)
F34 – 10 A rød Elektronisk stabilitetskontroll (ESC) / elektrisk hydraulisk servostyring (EHPS) /
Smart Bar-kontrollmodul (SBCM) VEKKING
(*)
F35 30 A rosa – BRAKE VAC PMP – hvis tilgjengelig
(*)
F36 30 A rosa – TRLR TOW MOD – hvis tilgjengelig
F37 30 A rosa – TRLR TOW CONN 7W – hvis tilgjengelig
F38 20 A blå – Motorkontrollmodul (ECM)
(*)
183

Åpning Sikringspatron Minisikring Beskrivelse
F39 – – Reserve
F40 – 15 A blå Kraftoverføringskontrollmodul (DTCM) / aksellås (AXLE LOC) FT_RR
(*)
F41 – 15 A blå Instrumentgruppe (IC) / sikkerhetsgateway (SGW) VEKKING
(*)
F42 – 10 A rød Kontrollmating for kraftkontrollrelé (elektrisk stopp/start) / reserve (reimstartdy-
namo) – hvis tilgjengelig
(*)
F43 20 A gul STRØMUTGANG (CARGO) BATT
(*)
F44 – 10 A rød Infrarødkamera (IRCAM) VARMERE
(*)
F45 – 20 A gul STRØMUTGANG (CARGO) TENNING*
(*)
F46 – 10 A rød AUTO HDLP LVL MOD/LVL MTR/HDLP SW
(*)
F47 – – Reserve
F48 – – Reserve
F49 – 10 A rød Styreenhet til sikkerhetssystem (ORC)
(*)
F50 – 10 A rød HD ACC – hvis tilgjengelig
(*)
F51 – 10 A rød Digital-TV (DSRC) / USB / innvendig bakspeil (ISRVM) / kompassmodul (CSGM)
F52 – 20 A gul CIGAR LTR
F53 – – Reserve
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
184

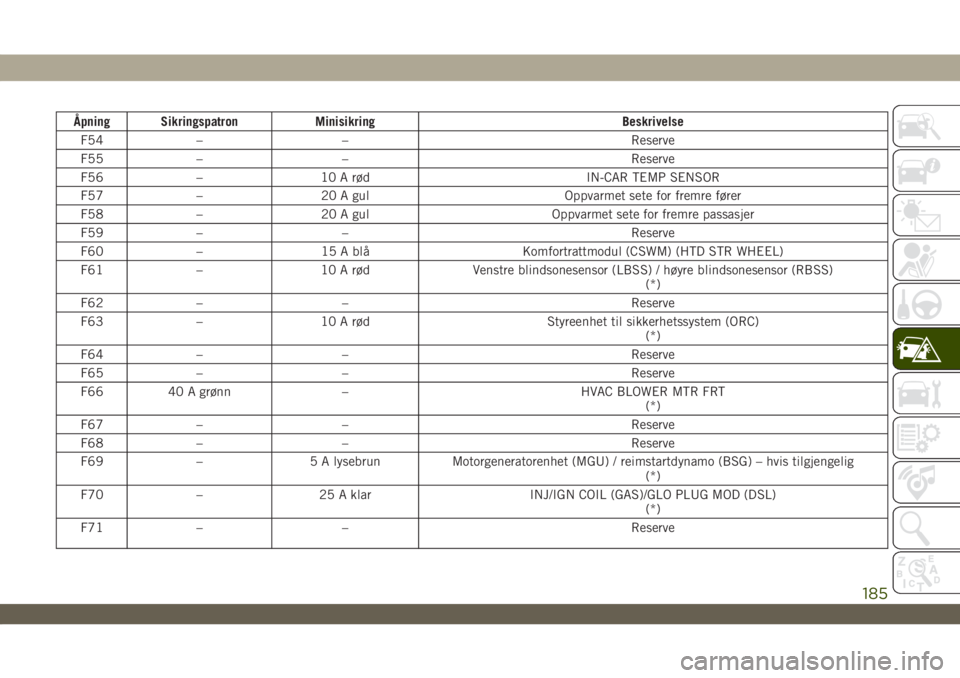

Åpning Sikringspatron Minisikring Beskrivelse
F54 – – Reserve
F55 – – Reserve
F56 – 10 A rød IN-CAR TEMP SENSOR
F57 – 20 A gul Oppvarmet sete for fremre fører
F58 – 20 A gul Oppvarmet sete for fremre passasjer
F59 – – Reserve
F60 – 15 A blå Komfortrattmodul (CSWM) (HTD STR WHEEL)
F61 – 10 A rød Venstre blindsonesensor (LBSS) / høyre blindsonesensor (RBSS)
(*)
F62 – – Reserve
F63 – 10 A rød Styreenhet til sikkerhetssystem (ORC)
(*)
F64 – – Reserve
F65 – – Reserve
F66 40 A grønn – HVAC BLOWER MTR FRT
(*)
F67 – – Reserve
F68 – – Reserve
F69 – 5 A lysebrun Motorgeneratorenhet (MGU) / reimstartdynamo (BSG) – hvis tilgjengelig
(*)
F70 – 25 A klar INJ/IGN COIL (GAS)/GLO PLUG MOD (DSL)
(*)
F71 – – Reserve
185

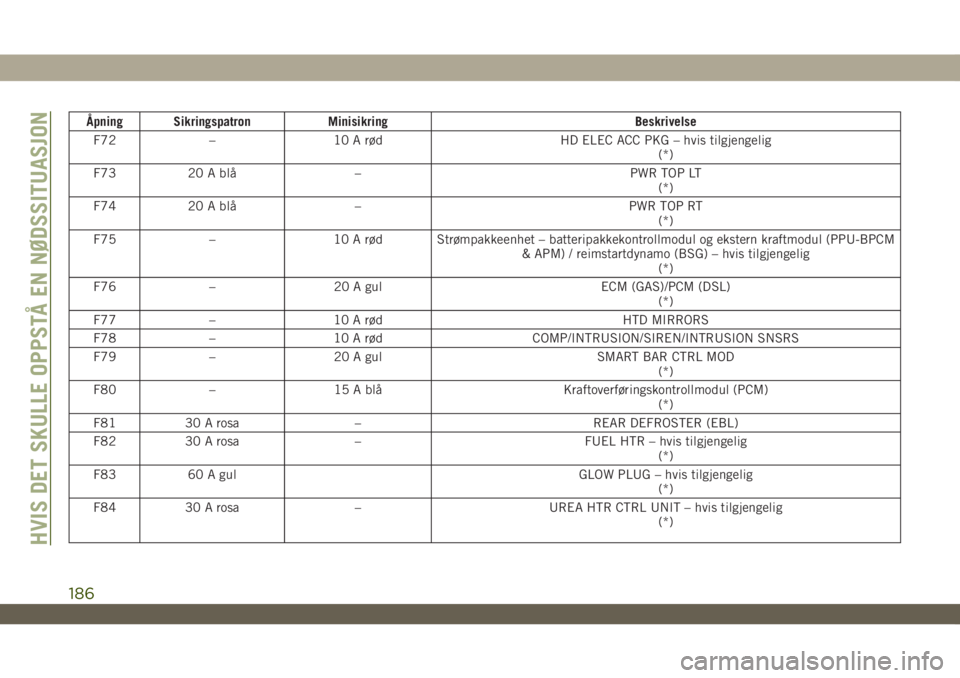

Åpning Sikringspatron Minisikring Beskrivelse
F72 – 10 A rød HD ELEC ACC PKG – hvis tilgjengelig
(*)
F73 20 A blå – PWR TOP LT
(*)
F74 20 A blå – PWR TOP RT
(*)
F75 – 10 A rød Strømpakkeenhet – batteripakkekontrollmodul og ekstern kraftmodul (PPU-BPCM
& APM) / reimstartdynamo (BSG) – hvis tilgjengelig
(*)
F76 – 20 A gul ECM (GAS)/PCM (DSL)
(*)
F77 – 10 A rød HTD MIRRORS
F78 – 10 A rød COMP/INTRUSION/SIREN/INTRUSION SNSRS
F79 – 20 A gul SMART BAR CTRL MOD
(*)
F80 – 15 A blå Kraftoverføringskontrollmodul (PCM)
(*)
F81 30 A rosa – REAR DEFROSTER (EBL)
F82 30 A rosa – FUEL HTR – hvis tilgjengelig
(*)
F83 60 A gul GLOW PLUG – hvis tilgjengelig
(*)
F84 30 A rosa – UREA HTR CTRL UNIT – hvis tilgjengelig
(*)
HVIS DET SKULLE OPPSTÅ EN NØDSSITUASJON
186

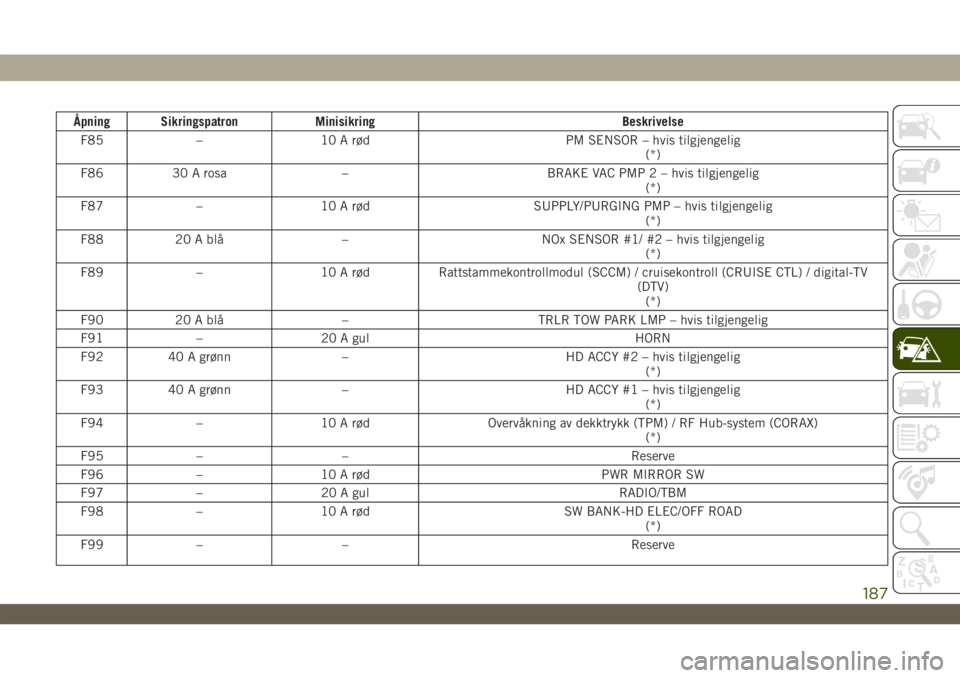

Åpning Sikringspatron Minisikring Beskrivelse
F85 – 10 A rød PM SENSOR – hvis tilgjengelig
(*)
F86 30 A rosa – BRAKE VAC PMP 2 – hvis tilgjengelig
(*)
F87 – 10 A rød SUPPLY/PURGING PMP – hvis tilgjengelig
(*)
F88 20 A blå – NOx SENSOR #1/ #2 – hvis tilgjengelig
(*)
F89 – 10 A rød Rattstammekontrollmodul (SCCM) / cruisekontroll (CRUISE CTL) / digital-TV
(DTV)
(*)
F90 20 A blå – TRLR TOW PARK LMP – hvis tilgjengelig
F91 – 20 A gul HORN
F92 40 A grønn – HD ACCY #2 – hvis tilgjengelig
(*)
F93 40 A grønn – HD ACCY #1 – hvis tilgjengelig
(*)
F94 – 10 A rød Overvåkning av dekktrykk (TPM) / RF Hub-system (CORAX)
(*)
F95 – – Reserve
F96 – 10 A rød PWR MIRROR SW
F97 – 20 A gul RADIO/TBM
F98 – 10 A rød SW BANK-HD ELEC/OFF ROAD
(*)
F99 – – Reserve
187

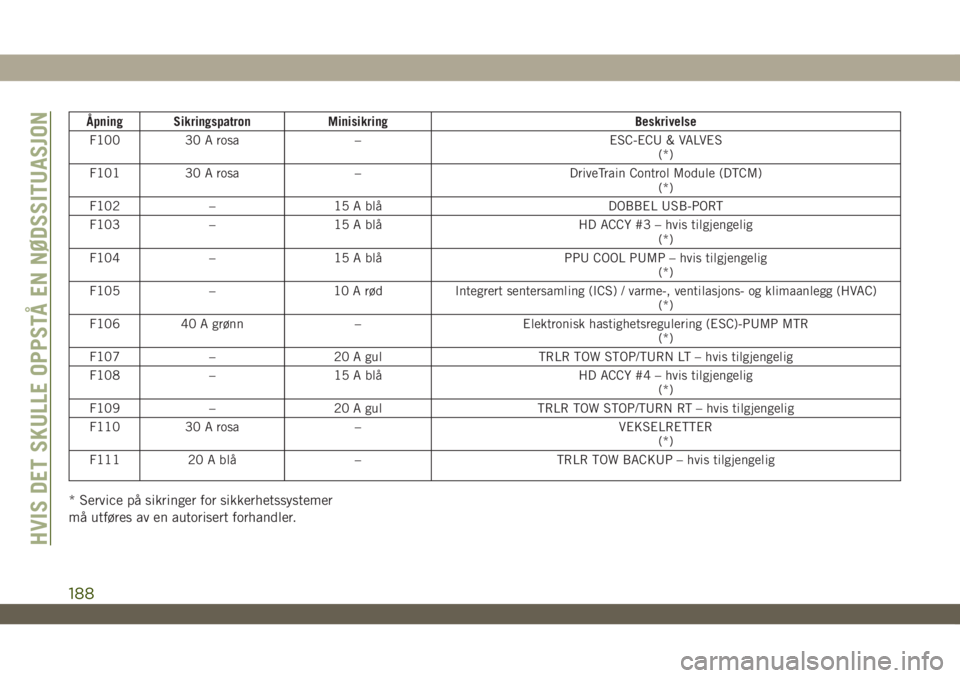

Åpning Sikringspatron Minisikring Beskrivelse
F100 30 A rosa – ESC-ECU & VALVES
(*)
F101 30 A rosa – DriveTrain Control Module (DTCM)
(*)
F102 – 15 A blå DOBBEL USB-PORT
F103 – 15 A blå HD ACCY #3 – hvis tilgjengelig
(*)
F104 – 15 A blå PPU COOL PUMP – hvis tilgjengelig
(*)
F105 – 10 A rød Integrert sentersamling (ICS) / varme-, ventilasjons- og klimaanlegg (HVAC)
(*)
F106 40 A grønn – Elektronisk hastighetsregulering (ESC)-PUMP MTR
(*)
F107 – 20 A gul TRLR TOW STOP/TURN LT – hvis tilgjengelig
F108 – 15 A blå HD ACCY #4 – hvis tilgjengelig
(*)
F109 – 20 A gul TRLR TOW STOP/TURN RT – hvis tilgjengelig
F110 30 A rosa – VEKSELRETTER
(*)
F111 20 A blå – TRLR TOW BACKUP – hvis tilgjengelig
* Service på sikringer for sikkerhetssystemer
må utføres av en autorisert forhandler.
