JEEP WRANGLER 2DOORS 2018 Instrukcja obsługi (in Polish)

się w tylnej części siedziska, tam gdzie styka
się ono z oparciem oraz górnego zaczepu
znajdującego się za pozycją siedzenia.
Przykładowy system mocowań fotelików
dziecięcych ISOFIX dla grupy wagowej
1 przedstawiono na rys. E. System moco-
wań fotelików dziecięcych ISOFIX jest do-
stępny również dla innych grup wagowych.
Lokalizowanie mocowań ISOFIX
Dolne zaczepy mają kształt okrągłych prę-
tów i znajdują się za siedziskiem, w miejscu,
gdzie styka się ono z oparciem, poniżej sym-
boli mocowań umieszczonych na oparciu.
Są one widoczne dopiero po nachyleniu się
nad tylnym siedzeniem w celu zamocowania
fotelika dziecięcego. Aby zlokalizować za-
czepy, wystarczy przesunąć rękę wzdłuż
szczeliny na połączeniu oparcia siedzenia
z siedziskiem.

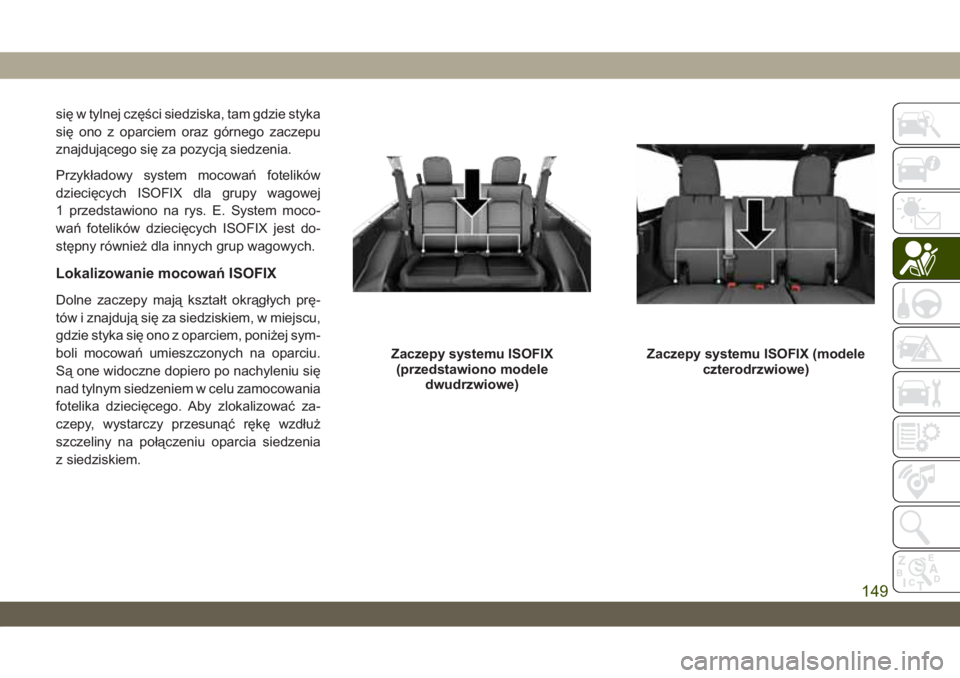

Zaczepy systemu ISOFIX
(przedstawiono modele
dwudrzwiowe)Zaczepy systemu ISOFIX (modele
czterodrzwiowe)
149

Lokalizowanie mocowań pasów mo-
cujących
Modele dwudrzwiowe
W pobliżu podłogi znajdują się zaczepy pasa
mocującego za każdym tylnym siedzeniem.
Modele czterodrzwiowe
Za oparciem każdego tylnego skrajnego fo-
tela znajdują się zaczepy pasów mocują-
cych.Fotelik dziecięcy ISOFIX jest wyposażony
z każdej strony w sztywny drążek. Każdy ma
na końcu sprzączkę do zamocowania pasa
do dolnego zaczepu oraz regulację napięcia
pasa. Foteliki skierowanie przodem do kie-
runku jazdy oraz niektóre foteliki skierowane
tyłem do kierunku jazdy mogą również być
wyposażone w pas mocujący. Pas mocujący
ma na końcu hak umożliwiający zamocowa-
nie do górnego zaczepu pasa mocującego
oraz umożliwiający dociągnięcie pasa po za-
mocowaniu go do zaczepu.
Mocowanie ISOFIX na środkowym
siedzeniu
Model dwudrzwiowy
OSTRZEŻENIE!
W tym pojeździe nie ma środkowego
miejsca siedzącego. Nie wolno używać
środkowych dolnych zaczepów ISOFIX
do mocowania fotelika dziecięcego na
środku tylnego siedzenia.
Zaczepy pasa mocującego (modele
dwudrzwiowe)
Zaczepy pasa mocującego (modele
czterodrzwiowe)
BEZPIECZEŃSTWO
150

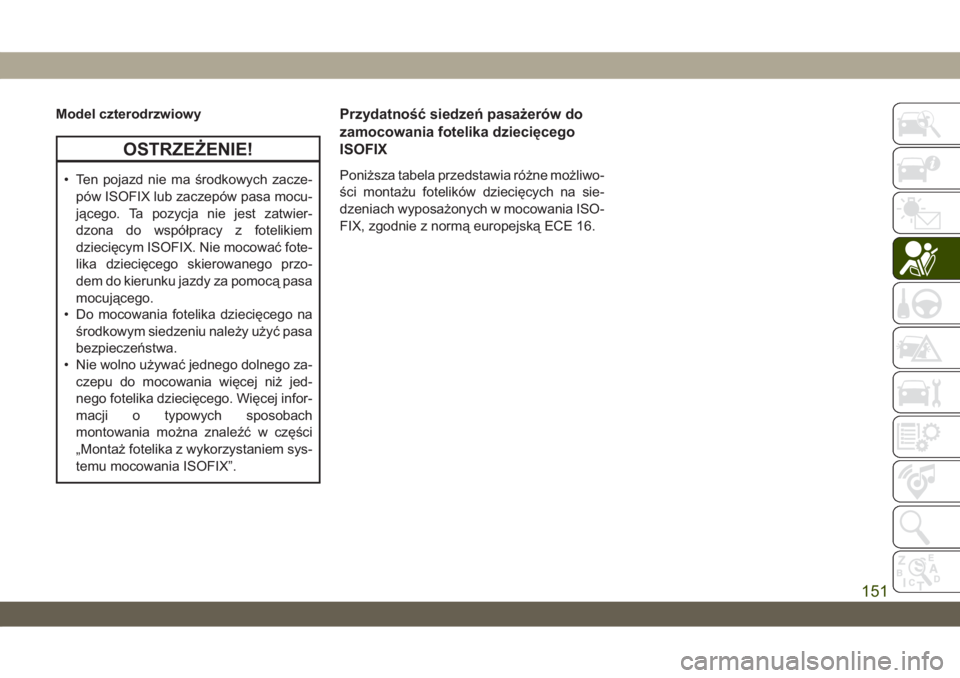

Model czterodrzwiowy
OSTRZEŻENIE!
• Ten pojazd nie ma środkowych zacze-
pów ISOFIX lub zaczepów pasa mocu-
jącego. Ta pozycja nie jest zatwier-
dzona do współpracy z fotelikiem
dziecięcym ISOFIX. Nie mocować fote-
lika dziecięcego skierowanego przo-
dem do kierunku jazdy za pomocą pasa
mocującego.
• Do mocowania fotelika dziecięcego na
środkowym siedzeniu należy użyć pasa
bezpieczeństwa.
• Nie wolno używać jednego dolnego za-
czepu do mocowania więcej niż jed-
nego fotelika dziecięcego. Więcej infor-
macji o typowych sposobach
montowania można znaleźć w części
„Montaż fotelika z wykorzystaniem sys-
temu mocowania ISOFIX”.
Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
ISOFIX
Poniższa tabela przedstawia różne możliwo-
ści montażu fotelików dziecięcych na sie-
dzeniach wyposażonych w mocowania ISO-
FIX, zgodnie z normą europejską ECE 16.
151

Miejsca siedzące w modelach 2-drzwiowych
Grupa wagowaTabela dostępnych konfiguracji systemu ISOFIX
Grupa rozmiarowa Mocowanie Przedni fotel pasażeraTylny rząd, skrajne sie-
dzenie
0–do10kgE ISO/R1 X X
(1) X X
0+–do13kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
I–9do18kgD ISO/R2 X X
C ISO/R3 X X
B ISO/F2 X IUF
B1 ISO/F2X X IUF
A ISO/F3 X IUF
(1) X X
II–15do25kg (1) X X
III–22do36kg (1) X X
BEZPIECZEŃSTWO
152

Miejsca siedzące w modelach 4-drzwiowych
Grupa wa-
gowaGrupa roz-
miarowaMocowanieTabela dostępnych konfiguracji systemu ISOFIX
Przedni fotel
pasażeraTylny rząd,
skrajne sie-
dzenieTylny rząd,
środkowe
siedzenieŚrodkowy
rząd, skrajne
siedzenieŚrodkowy
rząd, środ-
kowe siedze-
nieInne miejsca
NosidełkoF ISO/L1XXXXXX
G ISO/L2XXXXXX
(1)XXXXXX
0–do10kgE ISO/R1 X IUF X X X X
(1)XXXXXX
0+–do13kgE ISO/R1 X IUF X X X X
D ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
(1)XXXXXX
I–9do18kgD ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
B ISO/F2 X IUF X X X X
B1 ISO/F2X X IUF X X X X
A ISO/F3 X IUF X X X X
(1)XXXXXX
II–15do
25 kg(1)XXXXXX
III–22do
36 kg(1)XXXXXX
153

Znaczenie skrótów użytych w tabeli
(1) = w przypadku fotelika nieposiadającego
oznaczenia ISO/XX grupy rozmiarowej
(A do G) dla wybranej grupy wagowej produ-
cent pojazdu powinien określić zalecane
miejsce montażu każdego fotelika z sys-
temu ISOFIX.
• IUF = odpowiednie dla fotelików dziecię-
cych ISOFIX przeznaczonych do montażu
przodem do kierunku jazdy. „Uniwersalna”
kategoria podlegająca podziałowi na grupy
wagowe.
• IL = odpowiednie dla specjalnych fotelików
dziecięcych (CRS) z systemem ISOFIX,
wymienionych na załączonej liście. Foteliki
ISOFIX CRS mogą należeć do kategorii
„specjalny”, „ograniczony” lub „częściowo
uniwersalny”.
• X = miejsce nieodpowiednie do montażu
fotelika dziecięcego z systemem ISOFIX
w danej grupie wagowej i/lub grupie
rozmiarowej.
W przypadku montażu fotelika dziecię-
cego zawsze należy postępować zgodnie
z instrukcjami producenta fotelika dzie-
cięcego. W poniższym opisie nie zostałomówiony montaż wszystkich typów fo-
telików dziecięcych. W przypadku stoso-
wania uniwersalnego fotelika dziecię-
cego ISOFIX można używać wyłącznie
zatwierdzonych fotelików dziecięcych
z oznaczeniem ECE R44 (wersja R44/
03 lub lepsza) „Uniwersalne ISOFIX”.
Mocowanie fotelika dziecięcego z sy-
stemem ISOFIX
Jeśli fotel, na którym ma zostać zamonto-
wany fotelik dziecięcy jest wyposażony
w pas bezpieczeństwa z automatyczną blo-
kadą zwijacza (ALR), schować pas zgodnie
z poniższymi instrukcjami. Patrz część
„Montaż fotelika dziecięcego z wykorzysta-
niem pasów bezpieczeństwa pojazdu”, aby
dowiedzieć się w jaki rodzaj pasa bezpie-
czeństwa wyposażony jest dany fotel.
1. Poluzować regulatory fotelika dziecię-
cego na dolnych złączach i pasie mocu-
jącym, tak aby było łatwiej przypiąć złą-
cza do zaczepów w samochodzie.
2. Umieścić fotelik dziecięcy między dol-
nymi zaczepami danej pozycji siedzącej.
W przypadku niektórych siedzeń w dru-
gim rzędzie może być wymagane pochy-lenie siedzenia i/lub podniesienie za-
główka, aby zapewnić lepsze
umocowanie. Jeśli tylne siedzenie w sa-
mochodzie można przesunąć do przodu
i do tyłu, można przesunąć je maksymal-
nie do tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.
3. Przymocować złącza fotelika dziecię-
cego do dolnych zaczepów w danej po-
zycji siedzącej.
4. Jeśli fotelik dziecięcy jest wyposażony
w pas mocujący, należy przymocować go
do górnego zaczepu mocującego. In-
strukcję montażu zaczepu pasa mocują-
cego można znaleźć w sekcji „Montaż
fotelika dziecięcego przy użyciu górnego
zaczepu pasa mocującego”.
5. Naciągnąć wszystkie pasy, jednocześnie
dociskając fotelik dziecięcy do siedziska
i oparcia siedzenia. Napiąć pasy, postę-
pując zgodnie z instrukcjami producenta
fotelika dziecięcego.
BEZPIECZEŃSTWO
154

6. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
OSTRZEŻENIE!
• Nieprawidłowy montaż fotelika dziecię-
cego w zaczepach systemu ISOFIX
może spowodować niepoprawne dzia-
łanie fotelika. Dziecko może odnieść
poważne obrażenia lub zginąć. Pod-
czas montażu fotelika dziecięcego na-
leży postępować ściśle według instruk-
cji jego producenta.
• Mocowania fotelika dziecięcego są za-
projektowane w taki sposób, aby bez-
piecznie unieruchomić prawidłowo za-
mocowany fotelik dziecięcy. W żadnym
wypadku nie wolno ich wykorzystywać
do mocowania pasów bezpieczeństwa
pojazdu lub do unieruchamiania ba-
gażu.
• Mocowanie fotelika dziecięcego należy
przeprowadzić, gdy pojazd jest zatrzy-
many. Fotelik dziecięcy ISOFIX jest pra-
OSTRZEŻENIE!
widłowo zamocowany do wsporników,
gdy słychać kliknięcie.
Montaż fotelika dziecięcego przy uży-
ciu górnego zaczepu pasa mocują-
cego:
1. Aby znaleźć zaczep pasa mocującego,
należy spojrzeć za siedzenie, na którym
ma być zamontowany fotelik dziecięcy.
W razie potrzeby przesunąć siedzenie do
przodu, aby uzyskać lepszy dostęp do
zaczepu pasa mocującego. Jeśli nie ma
górnego zaczepu pasa mocującego dla
danej pozycji siedzenia, przesunąć fote-
lik dziecięcy w inną pozycję w samocho-
dzie, gdzie występuje zaczep.
2. Ułożyć pas mocujący tak, aby przebiegał
po najkrótszej linii między zaczepem a fo-
telikiem dziecięcym. Jeśli samochód jest
wyposażony w regulowane tylne za-
główki, należy podnieść zagłówek i jeśli
to możliwe, przeprowadzić pas mocujący
pod zagłówkiem i pomiędzy dwomawspornikami. Jeśli nie jest to możliwe,
należy obniżyć zagłówek i przełożyć pas
mocujący po zewnętrznej stronie
zagłówka.
3. Przyczepić hak pasa mocującego fotelika
dziecięcego do górnego zaczepu pasa
mocującego, jak pokazano na ilustracji.
Mocowanie pasa mocującego
(modele dwudrzwiowe)
155

4. Zlikwidować luz i napiąć pas mocujący,
postępując zgodnie z instrukcjami produ-
centa fotelika dziecięcego.
OSTRZEŻENIE!
• Nieprawidłowo zamocowany pas mo-
cujący może spowodować nadmierne
wychylenie głowy dziecka, co może być
przyczyną odniesienia obrażeń. Do mo-
cowania pasa mocującego fotelik dzie-
cięcy należy używać wyłącznie zacze-
pów znajdujących się bezpośrednio za
fotelikiem.
• Jeżeli pojazd jest wyposażony w dzie-
lone tylne siedzenie, należy uważać,
aby podczas naciągania pas mocujący
OSTRZEŻENIE!
nie wsunął się w szczelinę między opar-
ciami foteli.
Montaż fotelika dziecięcego z wyko-
rzystaniem pasów bezpieczeństwa
pojazdu
Foteliki dziecięce należy zabezpieczać w fo-
telach pojazdu za pomocą pasów biodro-
wych lub części biodrowej pasa
biodrowo-barkowego.
OSTRZEŻENIE!
• Nieprawidłowy montaż lub nieprawid-
łowe zabezpieczenie fotelika dziecię-
cego może spowodować, że fotelik nie
spełni swojej funkcji. Dziecko może od-
nieść poważne obrażenia lub zginąć.
• Podczas montażu fotelika dziecięcego
należy postępować ściśle według in-
strukcji jego producenta.
Pasy bezpieczeństwa na tylnych miejscach
są wyposażone w przełączaną automa-
tyczną blokadę zwijacza (ALR), której zada-niem jest zapewnienie naprężenia biodro-
wego pasa bezpieczeństwa mocującego
fotelik dziecięcy. Zwijacz ALR można „prze-
łączyć” w tryb blokady, wyciągając cały pas
ze zwijacza, a następnie zwalniając pas, aby
schował się w zwijaczu. W przypadku zablo-
kowania zwijacz ALR wyda kliknięcie
w chwili wciągania pasa do zwijacza. Aby
uzyskać dodatkowe informacje na temat
zwijacza ALR, patrz opis „Tryb automatycz-
nej blokady” w części „Zwijacze pasów bez-
pieczeństwa z automatyczną blokadą
(ALR)” rozdziału „Systemy monitorowania
bezpieczeństwa pasażerów”.Chowanie nieużywanego pasa bezpie-
czeństwa ALR:
W przypadku używania systemu mocowania
ISOFIX do mocowania fotelika dziecięcego
należy schować wszystkie pasy bezpieczeń-
stwa ALR, które nie są używane przez in-
nych pasażerów lub używane do mocowa-
nia fotelika dziecięcego. Nieużywany pas
bezpieczeństwa może spowodować uraz
dziecka, które nim się bawi i przypadkowo
zablokuje zwijacz pasa bezpieczeństwa.
Przed montażem pasa bezpieczeństwa przy
Zaczepy pasa mocującego (modele
czterodrzwiowe)
BEZPIECZEŃSTWO
156

użyciu systemu ISOFIX, należy zapiąć pas
bezpieczeństwa za fotelikiem dziecięcym
i poza zasięgiem dziecka. Jeśli zapięty pas
bezpieczeństwa uniemożliwia prawidłowe
zamontowanie fotelika, zamiast zapinać pas
bezpieczeństwa za fotelikiem dziecięcym,
należy przeprowadzić pas bezpieczeństwa
przez miejsce przebiegu pasa fotelika dzie-
cięcego, a następnie go zapiąć. Nie należy
blokować pasa bezpieczeństwa. Należy po-
instruować dzieci, że pasy bezpieczeństwa
nie są zabawkami i w żadnym wypadku nie
wolno się nimi bawić.
Montaż fotelika dziecięcego z przełą-
czaną automatyczną blokadą zwijacza
(ALR)
Foteliki dziecięce należy zabezpieczać w fo-
telach pojazdu za pomocą pasów biodro-
wych lub części biodrowej pasa
biodrowo-barkowego.
OSTRZEŻENIE!
• Nieprawidłowy montaż lub nieprawid-
łowe zabezpieczenie fotelika dziecię-
cego może spowodować, że fotelik nie
OSTRZEŻENIE!
spełni swojej funkcji. Dziecko może od-
nieść poważne obrażenia lub zginąć.
• Podczas montażu fotelika dziecięcego
należy postępować ściśle według in-
strukcji jego producenta.
1. Umieścić fotelik dziecięcy na środku sie-
dzenia. W przypadku niektórych siedzeń
w drugim rzędzie może być wymagane
pochylenie siedzenia i/lub podniesienie
zagłówka, aby zapewnić lepsze umoco-
wanie. Jeśli tylne siedzenie w samocho-
dzie można przesunąć do przodu i do
tyłu, można przesunąć je maksymalnie
do tyłu, aby zrobić miejsce dla fotelika
dziecięcego. Można również przesunąć
przednie siedzenie do przodu, aby za-
pewnić więcej miejsca dla fotelika
dziecięcego.
2. Wyciągnąć pas bezpieczeństwa ze zwi-
jacza na taką długość, która umożliwia
przeciągnięcie pasa przez uchwyty na
foteliku dziecięcym. Nie skręcać pasa
bezpieczeństwa.3. Wsunąć klamrę do sprzączki tak, aby roz-
legło się kliknięcie.
4. Pociągnąć pas, tak aby pas biodrowy
mocno zacisnął się na foteliku
dziecięcym.
5. Aby zablokować pas bezpieczeństwa,
pociągnąć pas barkowy, tak aby ze zwija-
cza został wyciągnięty cały pas bezpie-
czeństwa. Następnie zwolnić pas bezpie-
czeństwa, aby schował się w zwijaczu.
W trakcie zwijania się pasa będzie sły-
szalne klikanie. Taki odgłos oznacza, że
pas bezpieczeństwa działa w trybie auto-
matycznego blokowania.
6. Należy spróbować wyciągnąć pas ze zwi-
jacza. Jeśli jest zablokowany, wyciągnię-
cie pasa powinno być niemożliwe. Jeśli
zwijacz nie jest zablokowany, należy po-
wtórzyć krok 5.
7. Na końcu należy pociągnąć luźny pas,
aby naprężyć pas biodrowy wokół fotelika
dziecięcego, jednocześnie dociskając fo-
telik dziecięcy do tyłu i w dół na siedzeniu
pojazdu.
157

8. Sprawdzić, czy fotelik dziecięcy jest do-
brze zamocowany, pociągając go do
przodu i do tyłu w miejscu przebiegu
pasa. Nie powinien on przesuwać się
o więcej niż 25 mm w każdym kierunku.
Każdy mechanizm blokujący pasa bezpie-
czeństwa po pewnym czasie ulegnie samo-
czynnemu poluzowaniu, dlatego należy re-
gularnie sprawdzać naciąg pasa
bezpieczeństwa i korygować go w razie po-
trzeby.
Przydatność siedzeń pasażerów do
zamocowania fotelika dziecięcego
I-Size
Zewnętrzne miejsca tylnej kanapy pojazdu
mają homologację do montażu najnowo-
cześniejszych fotelików dziecięcych i-Size.
Foteliki te, zaprojektowane i homologowane
zgodnie ze standardem i-Size (ECE R129),
gwarantują wyższy poziom bezpieczeństwa
przewozu dzieci:
• Do ukończenia 15 miesiąca życia dziecko
należy przewozić tyłem do kierunku jazdy:• Fotelik zapewnia lepszą ochronę w przy-
padku kolizji bocznej:
• W celu uniknięcia wadliwego zamontowa-
nia fotelików najlepiej korzystać z systemu
ISOFIX:
• Foteliki nie są już dostosowane do wagi,
ale do wzrostu dziecka, co pozwala lepiej
dobrać odpowiedni fotelik:
• Zwiększono poziom zgodności siedzeń po-
jazdu i fotelików: modele i-Size można
określić jako foteliki „Super ISOFIX”, co
oznacza możliwość ich idealnego dopaso-
wania do homologowanych siedzeń i-Size,
ale także zamocowania na siedzeniach
z homologacją ISOFIX (ECE R44).
UWAGA:
Siedzenia samochodowe z homologacją
i-Size są oznaczone symbolem ukazanym
na rys. XX.
Tabela poniżej została przygoto-
wana w oparciu o europejską
normę ECE 129 i pokazuje moż-
liwość zamontowania fotelika
i-Size.
Tabela ustawień fotelika dziecięcego
Urzą-
dzeniePrzedni
fotel
pasa-
żeraTylny
rząd,
skrajne
sie-
dzenieTylny
rząd,
środ-
kowe
sie-
dzenie
Foteliki
dzie-
cięce
i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
Znaczenie skrótów użytych w tabeli:
• i-U = odpowiednie dla fotelików Universal
i-Size skierowanych do tyłu i do przodu.
• X = nieodpowiednie dla fotelików Universal
i-Size.
Przewożenie zwierząt domowych
Detonacja poduszek powietrznych w przed-
niej części pojazdu może spowodować
obrażenia przewożonego na przednim fotelu
zwierzęcia. Nieprzymocowane pasami bez-
pieczeństwa zwierzę może bezwładnie się
przemieszczać podczas gwałtownego ha-
Rys. XX
BEZPIECZEŃSTWO
158
