JEEP WRANGLER 2DOORS 2020 Návod k použití a údržbě (in Czech)

129

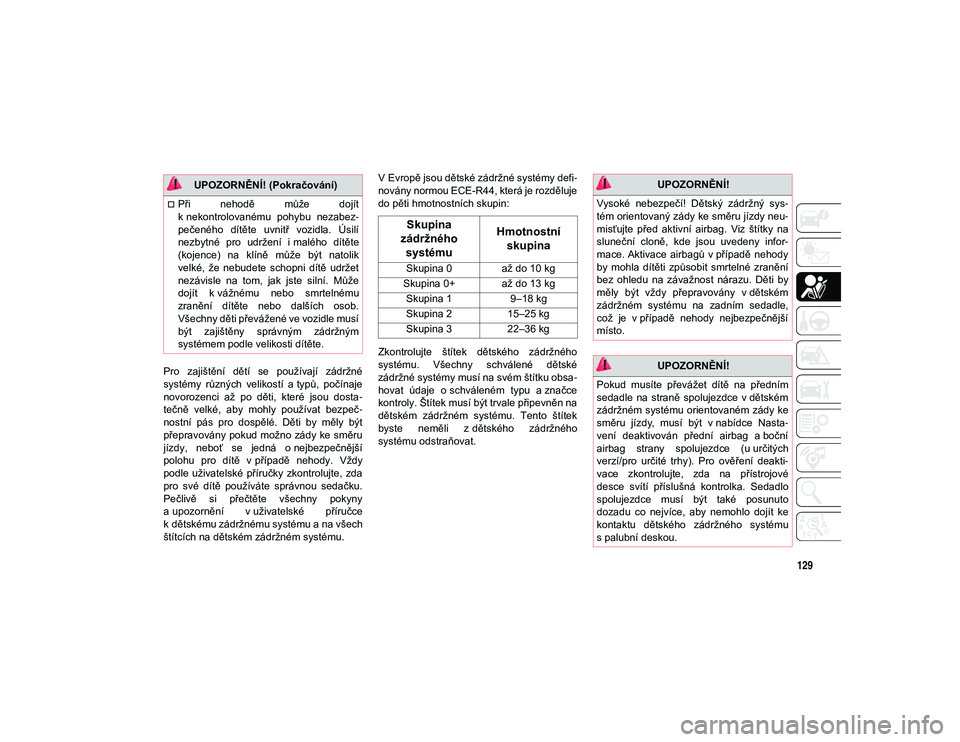

Pro zajištění dětí se používají zádržné
systémy různých velikostí a typů, počínaje
novorozenci až po děti, které jsou dosta-
tečně velké, aby mohly používat bezpeč -
nostní pás pro dospělé. Děti by měly být
přepravovány pokud možno zády ke směru
jízdy, neboť se jedná o nejbezpečnější
polohu pro dítě v případě nehody. Vždy
podle uživatelské příručky zkontrolujte, zda
pro své dítě používáte správnou sedačku.
Pečlivě si přečtěte všechny pokyny
a upozornění v uživatelské příručce
k dětskému zádržnému systému a na všech
štítcích na dětském zádržném systému. V Evropě jsou dětské zádržné systémy defi
-
novány normou ECE-R44, která je rozděluje
do pěti hmotnostních skupin:
Zkontrolujte štítek dětského zádržného
systému. Všechny schválené dětské
zádržné systémy musí na svém štítku obsa -
hovat údaje o schváleném typu a značce
kontroly. Štítek musí být trvale připevněn na
dětském zádržném systému. Tento štítek
byste neměli z dětského zádržného
systému odstraňovat.
Při nehodě může dojít
k nekontrolovanému pohybu nezabez -
pečeného dítěte uvnitř vozidla. Úsilí
nezbytné pro udržení i malého dítěte
(kojence) na klíně může být natolik
velké, že nebudete schopni dítě udržet
nezávisle na tom, jak jste silní. Může
dojít k vážnému nebo smrtelnému
zranění dítěte nebo dalších osob.
Všechny děti převážené ve vozidle musí
být zajištěny správným zádržným
systémem podle velikosti dítěte.
UPOZORNĚNÍ! (Pokračování)
Skupina
zádržného systému Hmotnostní
skupina
Skupina 0 až do 10 kg
Skupina 0+ až do 13 kg Skupina 1 9–18 kg
Skupina 2 15–25 kg
Skupina 3 22–36 kg
UPOZORNĚNÍ!
Vysoké nebezpečí! Dětský zádržný sys -
tém orientovaný zády ke směru jízdy neu -
misťujte před aktivní airbag. Viz štítky na
sluneční cloně, kde jsou uvedeny infor -
mace. Aktivace airbagů v případě nehody
by mohla dítěti způsobit smrtelné zranění
bez ohledu na závažnost nárazu. Děti by
měly být vždy přepravovány v dětském
zádržném systému na zadním sedadle,
což je v případě nehody nejbezpečnější
místo.
UPOZORNĚNÍ!
Pokud musíte převážet dítě na předním
sedadle na straně spolujezdce v dětském
zádržném systému orientovaném zády ke
směru jízdy, musí být v nabídce Nasta -
vení deaktivován přední airbag a boční
airbag strany spolujezdce (u určitých
verzí/pro určité trhy). Pro ověření deakti -
vace zkontrolujte, zda na přístrojové
desce svítí příslušná kontrolka. Sedadlo
spolujezdce musí být také posunuto
dozadu co nejvíce, aby nemohlo dojít ke
kontaktu dětského zádržného systému
s palubní deskou.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 129

BEZPEČNOST
130
(Pokračování)

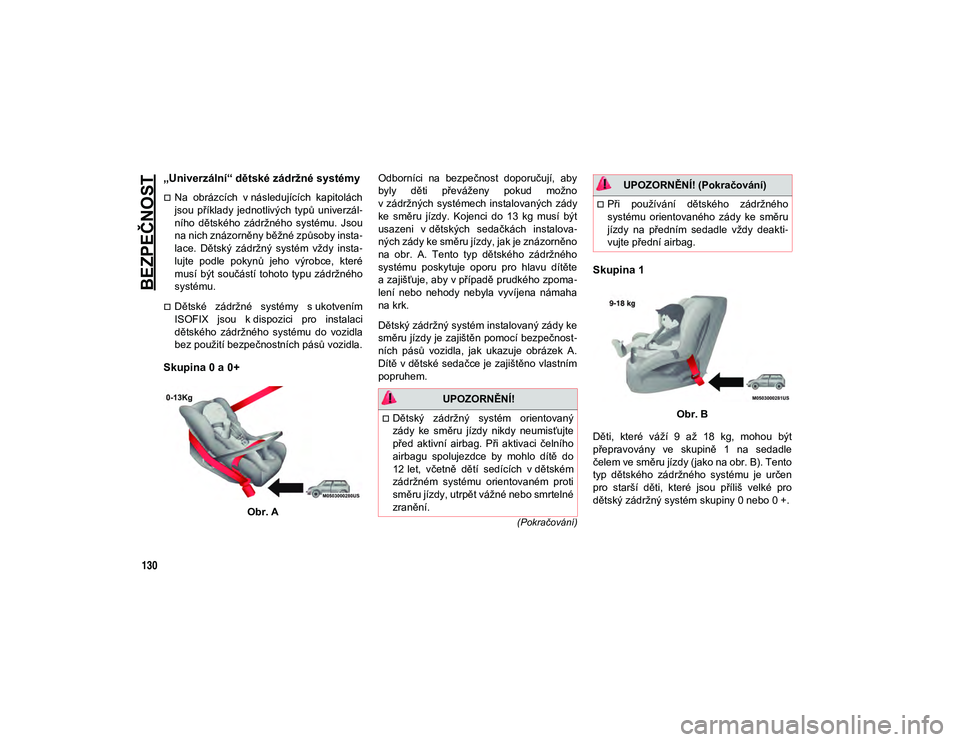

„Univerzální“ dětské zádržné systémy
Na obrázcích v následujících kapitolách
jsou příklady jednotlivých typů univerzál-
ního dětského zádržného systému. Jsou
na nich znázorněny běžné způsoby insta -
lace. Dětský zádržný systém vždy insta -
lujte podle pokynů jeho výrobce, které
musí být součástí tohoto typu zádržného
systému.
Dětské zádržné systémy s ukotvením
ISOFIX jsou k dispozici pro instalaci
dětského zádržného systému do vozidla
bez použití bezpečnostních pásů vozidla.
Skupina 0 a 0+
Obr. A Odborníci na bezpečnost doporučují, aby
byly děti převáženy pokud možno
v zádržných systémech instalovaných zády
ke směru jízdy. Kojenci do 13 kg musí být
usazeni v dětských sedačkách instalova
-
ných zády ke směru jízdy, jak je znázorněno
na obr. A. Tento typ dětského zádržného
systému poskytuje oporu pro hlavu dítěte
a zajišťuje, aby v případě prudkého zpoma -
lení nebo nehody nebyla vyvíjena námaha
na krk.
Dětský zádržný systém instalovaný zády ke
směru jízdy je zajištěn pomocí bezpečnost -
ních pásů vozidla, jak ukazuje obrázek A.
Dítě v dětské sedačce je zajištěno vlastním
popruhem.
Skupina 1
Obr. B
Děti, které váží 9 až 18 kg, mohou být
přepravovány ve skupině 1 na sedadle
čelem ve směru jízdy (jako na obr. B). Tento
typ dětského zádržného systému je určen
pro starší děti, které jsou příliš velké pro
dětský zádržný systém skupiny 0 nebo 0 +.
UPOZORNĚNÍ!
Dětský zádržný systém orientovaný
zády ke směru jízdy nikdy neumisťujte
před aktivní airbag. Při aktivaci čelního
airbagu spolujezdce by mohlo dítě do
12 let, včetně dětí sedících v dětském zádržném systému orientovaném proti
směru jízdy, utrpět vážné nebo smrtelné
zranění.
Při používání dětského zádržného
systému orientovaného zády ke směru
jízdy na předním sedadle vždy deakti -
vujte přední airbag.
UPOZORNĚNÍ! (Pokračování)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 130

131

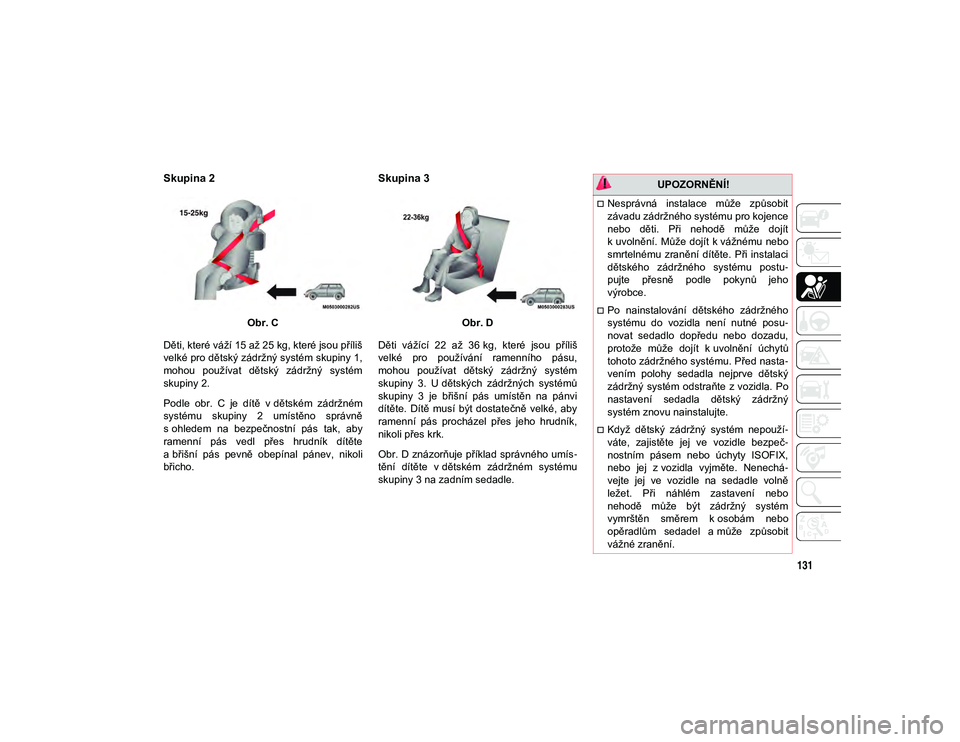

Skupina 2
Obr. C
Děti, které váží 15 až 25 kg, které jsou příliš
velké pro dětský zádržný systém skupiny 1,
mohou používat dětský zádržný systém
skupiny 2.
Podle obr. C je dítě v dětském zádržném
systému skupiny 2 umístěno správně
s ohledem na bezpečnostní pás tak, aby
ramenní pás vedl přes hrudník dítěte
a břišní pás pevně obepínal pánev, nikoli
břicho.
Skupina 3
Obr. D
Děti vážící 22 až 36 kg, které jsou příliš
velké pro používání ramenního pásu,
mohou používat dětský zádržný systém
skupiny 3. U dětských zádržných systémů
skupiny 3 je břišní pás umístěn na pánvi
dítěte. Dítě musí být dostatečně velké, aby
ramenní pás procházel přes jeho hrudník,
nikoli přes krk.
Obr. D znázorňuje příklad správného umís -
tění dítěte v dětském zádržném systému
skupiny 3 na zadním sedadle.
UPOZORNĚNÍ!
Nesprávná instalace může způsobit
závadu zádržného systému pro kojence
nebo děti. Při nehodě může dojít
k uvolnění. Může dojít k vážnému nebo
smrtelnému zranění dítěte. Při instalaci
dětského zádržného systému postu -
pujte přesně podle pokynů jeho
výrobce.
Po nainstalování dětského zádržného
systému do vozidla není nutné posu -
novat sedadlo dopředu nebo dozadu,
protože může dojít k uvolnění úchytů
tohoto zádržného systému. Před nasta -
vením polohy sedadla nejprve dětský
zádržný systém odstraňte z vozidla. Po
nastavení sedadla dětský zádržný
systém znovu nainstalujte.
Když dětský zádržný systém nepouží -
váte, zajistěte jej ve vozidle bezpeč-
nostním pásem nebo úchyty ISOFIX,
nebo jej z vozidla vyjměte. Nenechá -
vejte jej ve vozidle na sedadle volně
ležet. Při náhlém zastavení nebo
nehodě může být zádržný systém
vymrštěn směrem k osobám nebo
opěradlům sedadel a může způsobit
vážné zranění.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 131

BEZPEČNOST
132

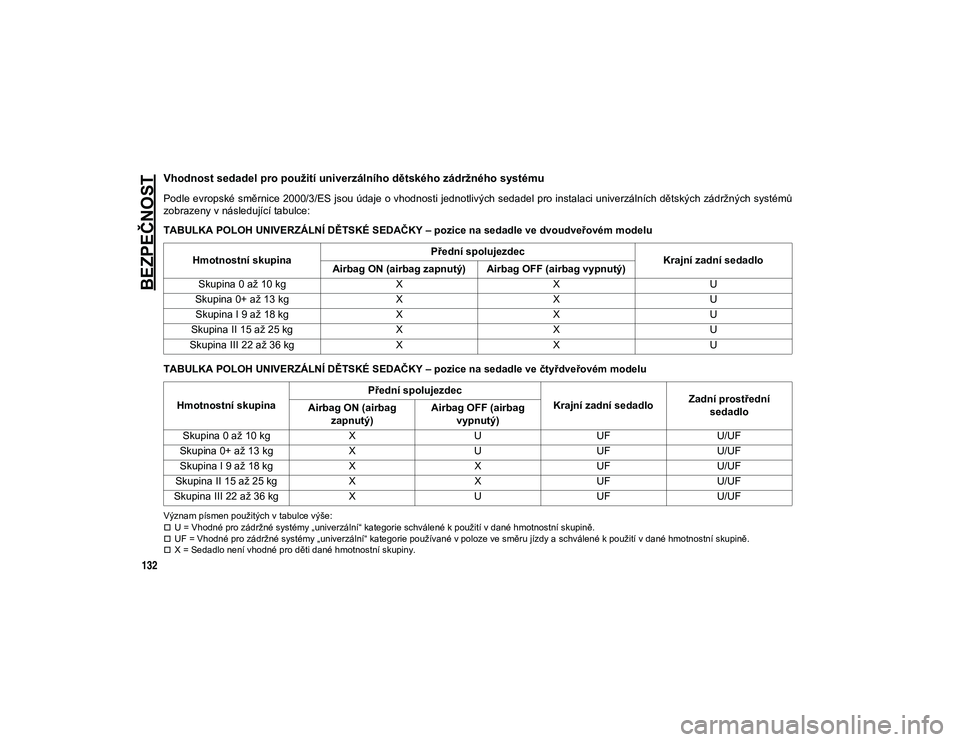

Vhodnost sedadel pro použití univerzálního dětského zádržného systému
Podle evropské směrnice 2000/3/ES jsou údaje o vhodnosti jednotlivých sedadel pro instalaci univerzálních dětských zádržných systémů
zobrazeny v následující tabulce:
TABULKA POLOH UNIVERZÁLNÍ DĚTSKÉ SEDAČKY – pozice na sedadle ve dvoudveřovém modelu
TABULKA POLOH UNIVERZÁLNÍ DĚTSKÉ SEDAČKY – pozice na sedadle ve čtyřdveřovém modelu
Význam písmen použitých v tabulce výše:U = Vhodné pro zádržné systémy „univerzální“ kategorie schválené k použití v dané hmotnostní skupině.UF = Vhodné pro zádržné systémy „univerzální“ kategorie používané v poloze ve směru jízdy a schválené k použití v dané hmotnostní skupině.X = Sedadlo není vhodné pro děti dané hmotnostní skupiny.
Hmotnostní skupinaPřední spolujezdec
Krajní zadní sedadlo
Airbag ON (airbag zapnutý) Airbag OFF (airbag vypnutý)
Skupina 0 až 10 kg XXU
Skupina 0+ až 13 kg XXU
Skupina I 9 až 18 kg XXU
Skupina II 15 až 25 kg XXU
Skupina III 22 až 36 kg XXU
Hmotnostní skupina Přední spolujezdec
Krajní zadní sedadloZadní prostřední
sedadlo
Airbag ON (airbag
zapnutý) Airbag OFF (airbag
vypnutý)
Skupina 0 až 10 kg XUUFU/UF
Skupina 0+ až 13 kg XUUFU/UF
Skupina I 9 až 18 kg XXUFU/UF
Skupina II 15 až 25 kg XXUFU/UF
Skupina III 22 až 36 kg XUUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 132

133

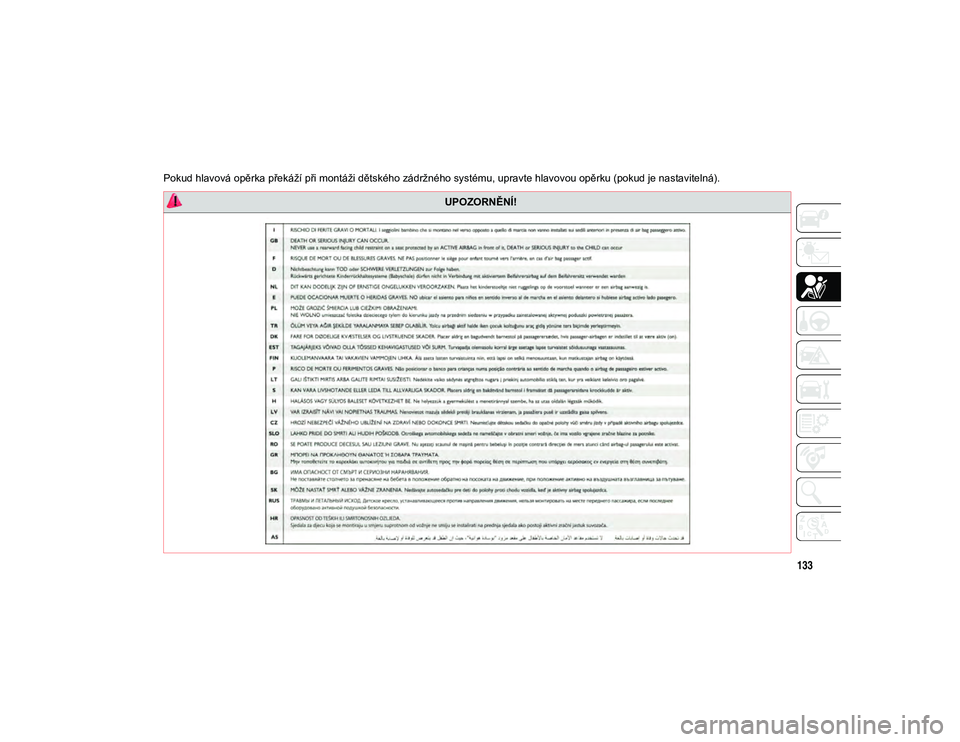

Pokud hlavová opěrka překáží při montáži dětského zádržného systému, upravte hlavovou opěrku (pokud je nastavitelná).
UPOZORNĚNÍ!
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 133

BEZPEČNOST
134

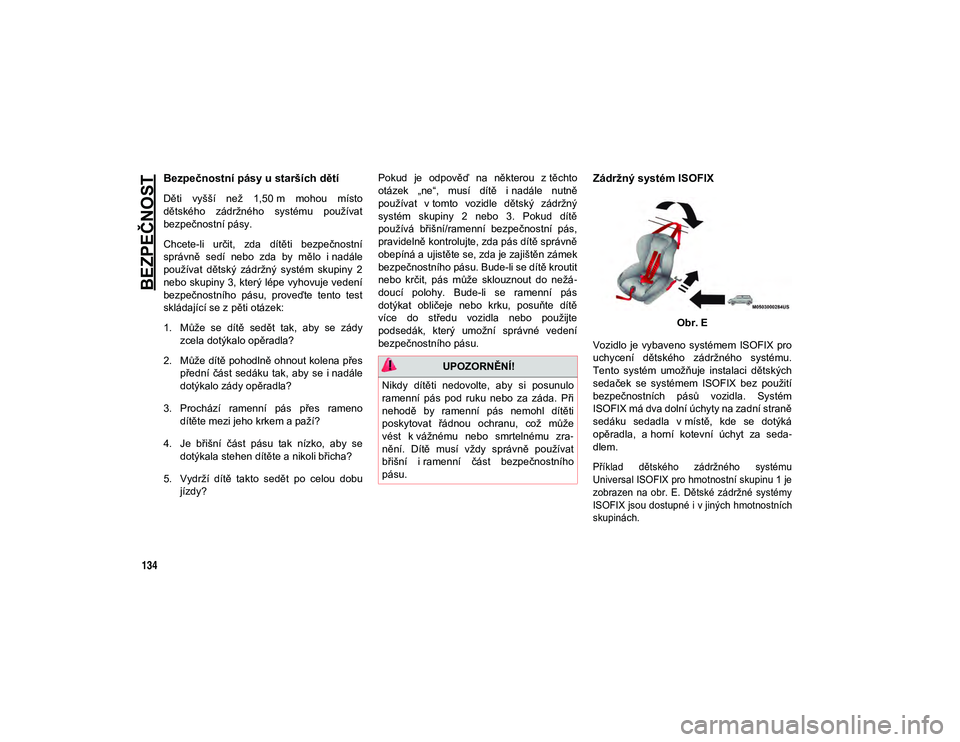

Bezpečnostní pásy u starších dětí
Děti vyšší než 1,50 m mohou místo
dětského zádržného systému používat
bezpečnostní pásy.
Chcete-li určit, zda dítěti bezpečnostní
správně sedí nebo zda by mělo i nadále
používat dětský zádržný systém skupiny 2
nebo skupiny 3, který lépe vyhovuje vedení
bezpečnostního pásu, proveďte tento test
skládající se z pěti otázek:
1. Může se dítě sedět tak, aby se zádyzcela dotýkalo opěradla?
2. Může dítě pohodlně ohnout kolena přes přední část sedáku tak, aby se i nadále
dotýkalo zády opěradla?
3. Prochází ramenní pás přes rameno dítěte mezi jeho krkem a paží?
4. Je břišní část pásu tak nízko, aby se dotýkala stehen dítěte a nikoli břicha?
5. Vydrží dítě takto sedět po celou dobu jízdy? Pokud je odpověď na některou z těchto
otázek „ne“, musí dítě i nadále nutně
používat v tomto vozidle dětský zádržný
systém skupiny 2 nebo 3. Pokud dítě
používá břišní/ramenní bezpečnostní pás,
pravidelně kontrolujte, zda pás dítě správně
obepíná a ujistěte se, zda je zajištěn zámek
bezpečnostního pásu. Bude-li se dítě kroutit
nebo krčit, pás může sklouznout do nežá
-
doucí polohy. Bude-li se ramenní pás
dotýkat obličeje nebo krku, posuňte dítě
více do středu vozidla nebo použijte
podsedák, který umožní správné vedení
bezpečnostního pásu.
Zádržný systém ISOFIX
Obr. E
Vozidlo je vybaveno systémem ISOFIX pro
uchycení dětského zádržného systému.
Tento systém umožňuje instalaci dětských
sedaček se systémem ISOFIX bez použití
bezpečnostních pásů vozidla. Systém
ISOFIX má dva dolní úchyty na zadní straně
sedáku sedadla v místě, kde se dotýká
opěradla, a horní kotevní úchyt za seda -
dlem.

Příklad dětského zádržného systému
Universal ISOFIX pro hmotnostní skupinu 1 je
zobrazen na obr. E. Dětské zádržné systémy
ISOFIX jsou dostupné i v jiných hmotnostních
skupinách.

UPOZORNĚNÍ!
Nikdy dítěti nedovolte, aby si posunulo
ramenní pás pod ruku nebo za záda. Při
nehodě by ramenní pás nemohl dítěti
poskytovat řádnou ochranu, což může
vést k vážnému nebo smrtelnému zra -
nění. Dítě musí vždy správně používat
břišní i ramenní část bezpečnostního
pásu.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 134

135

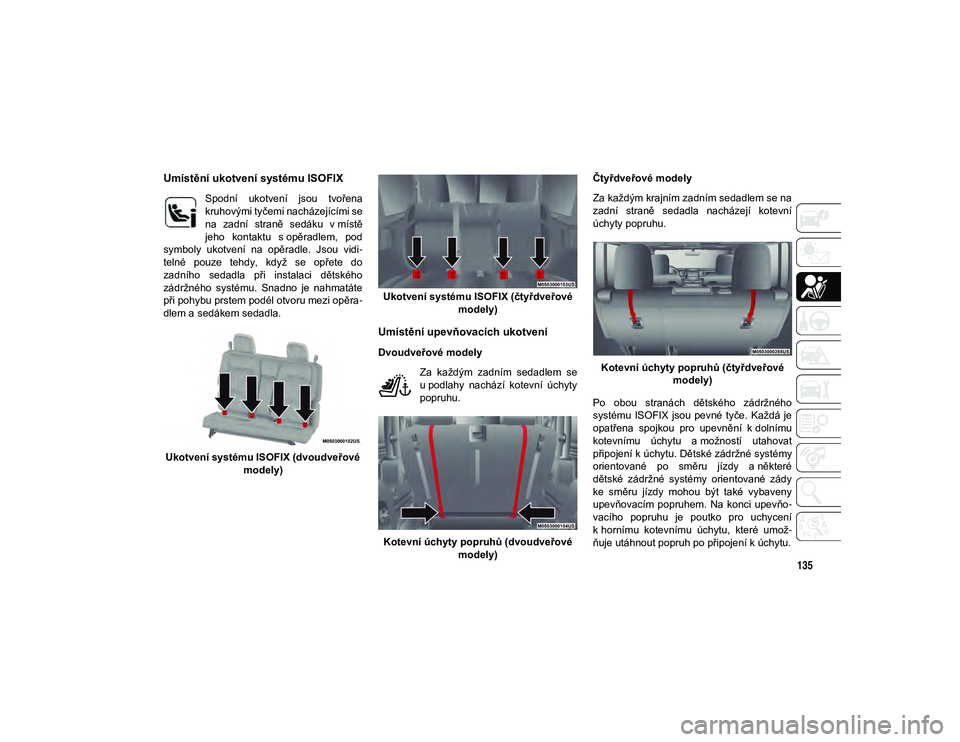

Umístění ukotvení systému ISOFIX
Spodní ukotvení jsou tvořena
kruhovými tyčemi nacházejícími se
na zadní straně sedáku v místě
jeho kontaktu s opěradlem, pod
symboly ukotvení na opěradle. Jsou vidi -
telné pouze tehdy, když se opřete do
zadního sedadla při instalaci dětského
zádržného systému. Snadno je nahmatáte
při pohybu prstem podél otvoru mezi opěra -
dlem a sedákem sedadla.
Ukotvení systému ISOFIX (dvoudveřové modely) Ukotvení systému ISOFIX (čtyřdveřové
modely)
Umístění upevňovacích ukotvení
Dvoudveřové modely
Za každým zadním sedadlem se
u podlahy nachází kotevní úchyty
popruhu.
Kotevní úchyty popruhů (dvoudveřové modely) Čtyřdveřové modely
Za každým krajním zadním sedadlem se na
zadní straně sedadla nacházejí kotevní
úchyty popruhu.
Kotevní úchyty popruhů (čtyřdveřové modely)
Po obou stranách dětského zádržného
systému ISOFIX jsou pevné tyče. Každá je
opatřena spojkou pro upevnění k dolnímu
kotevnímu úchytu a možností utahovat
připojení k úchytu. Dětské zádržné systémy
orientované po směru jízdy a některé
dětské zádržné systémy orientované zády
ke směru jízdy mohou být také vybaveny
upevňovacím popruhem. Na konci upevňo -
vacího popruhu je poutko pro uchycení
k hornímu kotevnímu úchytu, které umož -
ňuje utáhnout popruh po připojení k úchytu.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 135

BEZPEČNOST
136
(Pokračování)

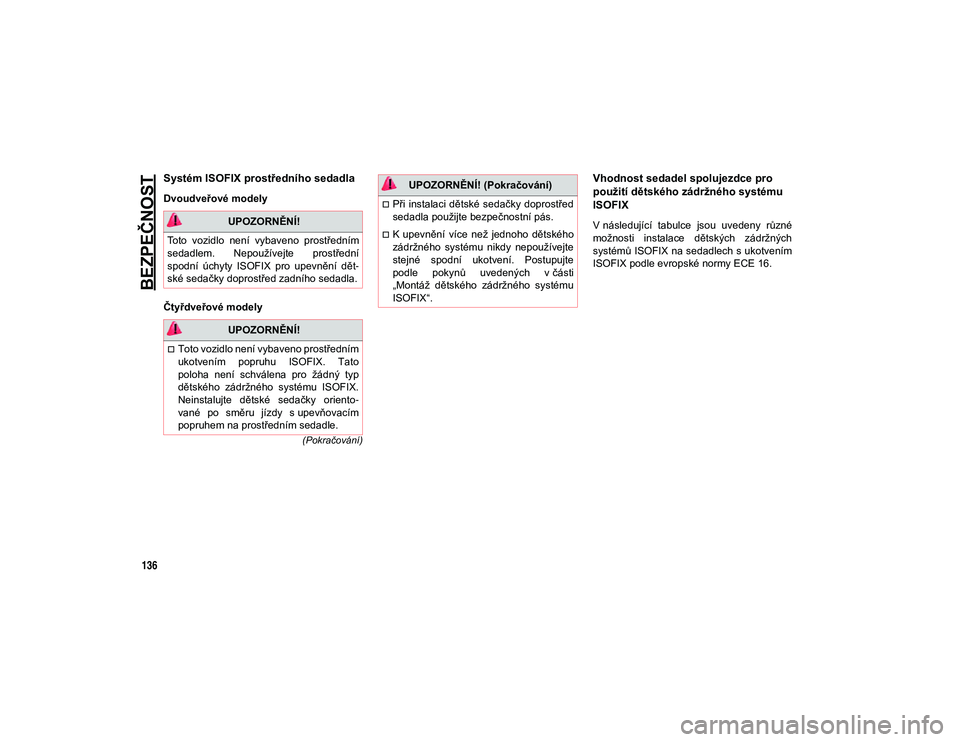

Systém ISOFIX prostředního sedadla
Dvoudveřové modely
Čtyřdveřové modely
Vhodnost sedadel spolujezdce pro
použití dětského zádržného systému
ISOFIX
V následující tabulce jsou uvedeny různé
možnosti instalace dětských zádržných
systémů ISOFIX na sedadlech s ukotvením
ISOFIX podle evropské normy ECE 16. UPOZORNĚNÍ!
Toto vozidlo není vybaveno prostředním
sedadlem. Nepoužívejte prostřední
spodní úchyty ISOFIX pro upevnění dět -
ské sedačky doprostřed zadního sedadla.
UPOZORNĚNÍ!
Toto vozidlo není vybaveno prostředním
ukotvením popruhu ISOFIX. Tato
poloha není schválena pro žádný typ
dětského zádržného systému ISOFIX.
Neinstalujte dětské sedačky oriento -
vané po směru jízdy s upevňovacím
popruhem na prostředním sedadle.
Při instalaci dětské sedačky doprostřed
sedadla použijte bezpečnostní pás.
K upevnění více než jednoho dětského
zádržného systému nikdy nepoužívejte
stejné spodní ukotvení. Postupujte
podle pokynů uvedených v části
„Montáž dětského zádržného systému
ISOFIX“.
UPOZORNĚNÍ! (Pokračování)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 136

137
Tabulka poloh systému ISOFIX ve vozidle – pozice na sedadle ve dvoudveřovém modelu
Hmotnostní skupina Velikostní třída Uchycení Přední
spolujezdec Krajní zadní
sedadlo Zadní
prostřední sedadlo Další místa
Taška na přená
-
šení dítěte F
ISO/L1 XXXX
G ISO/L2 XXXX
(1) XXXX
0 – až do 10 kg EISO/R1 XIUF XX
(1) XXXX
0+ – až do 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – 9 až 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XXXX
II – 15 až 25 kg (1)XXXX
III – 22 až 36 kg
(1)
XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 137

BEZPEČNOST
138

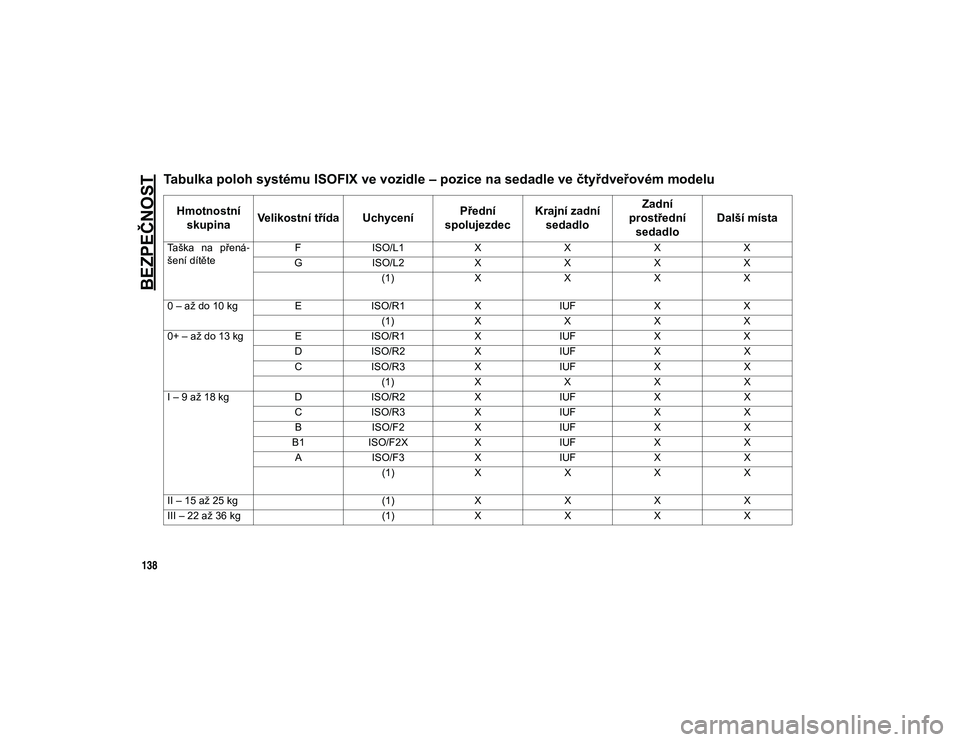

Tabulka poloh systému ISOFIX ve vozidle – pozice na sedadle ve čtyřdveřovém modelu
Hmotnostní skupina Velikostní třída Uchycení Přední
spolujezdec Krajní zadní
sedadlo Zadní
prostřední sedadlo Další místa
Taška na přená
-
šení dítěte F
ISO/L1 XXXX
G ISO/L2 XXXX
(1) XXX
X
0 – až do 10 kg EISO/R1 XIUF XX
(1) XXXX
0+ – až do 13 kg E ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XXXX
I – 9 až 18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XX
X
X
II – 15 až 25 kg (1)XXXX
III – 22 až 36 kg (1)XXXX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 138
