JEEP WRANGLER 2DOORS 2021 Kezelési és karbantartási útmutató (in Hungarian)

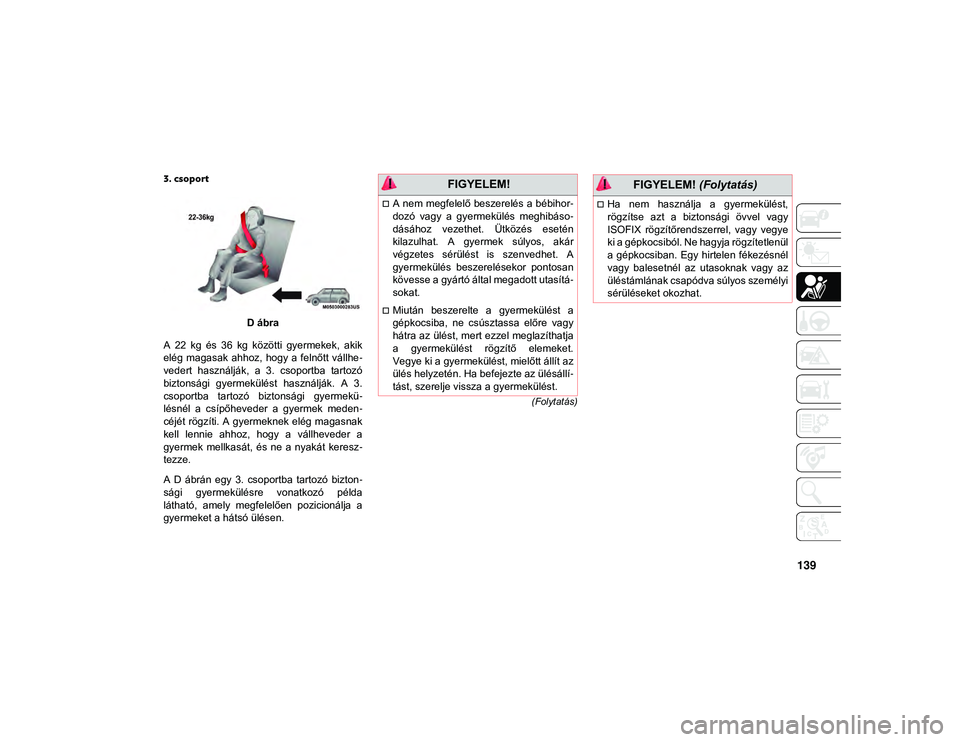

139
(Folytatás)
3. csoport
D ábra
A 22 kg és 36 kg közötti gyermekek, akik
elég magasak ahhoz, hogy a felnőtt vállhe -
vedert használják, a 3. csoportba tartozó
biztonsági gyermekülést használják. A 3.
csoportba tartozó biztonsági gyermekü -
lésnél a csípőheveder a gyermek meden -
céjét rögzíti. A gyermeknek elég magasnak
kell lennie ahhoz, hogy a vállheveder a
gyermek mellkasát, és ne a nyakát keresz -
tezze.
A D ábrán egy 3. csoportba tartozó bizton -
sági gyermekülésre vonatkozó példa
látható, amely megfelelően pozicionálja a
gyermeket a hátsó ülésen.
FIGYELEM!
A nem megfelelő beszerelés a bébihor -
dozó vagy a gyermekülés meghibáso -
dásához vezethet. Ütközés esetén
kilazulhat. A gyermek súlyos, akár
végzetes sérülést is szenvedhet. A
gyermekülés beszerelésekor pontosan
kövesse a gyártó által megadott utasítá -
sokat.
Miután beszerelte a gyermekülést a
gépkocsiba, ne csúsztassa előre vagy
hátra az ülést, mert ezzel meglazíthatja
a gyermekülést rögzítő elemeket.
Vegye ki a gyermekülést, mielőtt állít az
ülés helyzetén. Ha befejezte az ülésállí -
tást, szerelje vissza a gyermekülést.
Ha nem használja a gyermekülést,
rögzítse azt a biztonsági övvel vagy
ISOFIX rögzítőrendszerrel, vagy vegye
ki a gépkocsiból. Ne hagyja rögzítetlenül
a gépkocsiban. Egy hirtelen fékezésnél
vagy balesetnél az utasoknak vagy az
üléstámlának csapódva súlyos személyi
sérüléseket okozhat.
FIGYELEM! (Folytatás)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 139

BIZTONSÁG

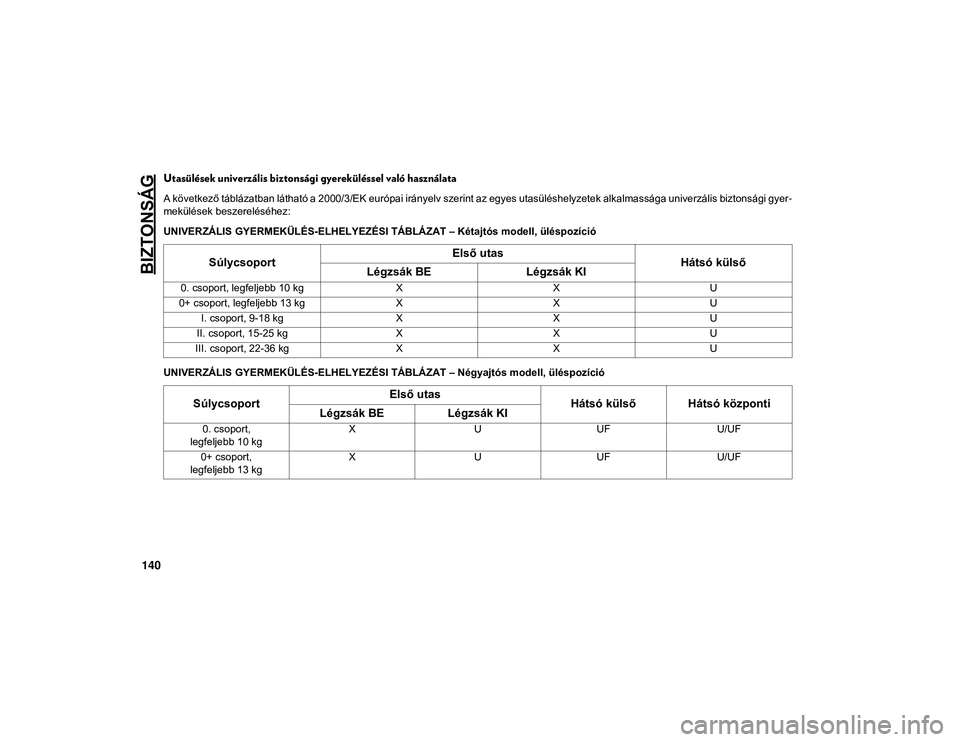

140
Utasülések univerzális biztonsági gyereküléssel való használata
A következő táblázatban látható a 2000/3/EK európai irányelv szerint az egyes utasüléshelyzetek alkalmassága univerzális biztonsági gyer-
mekülések beszereléséhez:
UNIVERZÁLIS GYERMEKÜLÉS-ELHELYEZÉSI TÁBLÁZAT – Kétajtós modell, üléspozíció
UNIVERZÁLIS GYERMEKÜLÉS-ELHELYEZÉSI TÁBLÁZAT – Négyajtós modell, üléspozíció
Súlycsoport Első utas
Hátsó külső
Légzsák BE Légzsák KI
0. csoport, legfeljebb 10 kg XXU
0+ csoport, legfeljebb 13 kg XXU
I. csoport, 9-18 kg XXU
II. csoport, 15-25 kg XXU
III. csoport, 22-36 kg XXU
Súlycsoport Első utas
Hátsó külső Hátsó központi
Légzsák BE Légzsák KI
0. csoport,
legfeljebb 10 kg X
UUFU/UF
0+ csoport,
legfeljebb 13 kg X
UUFU/UF
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 140

141

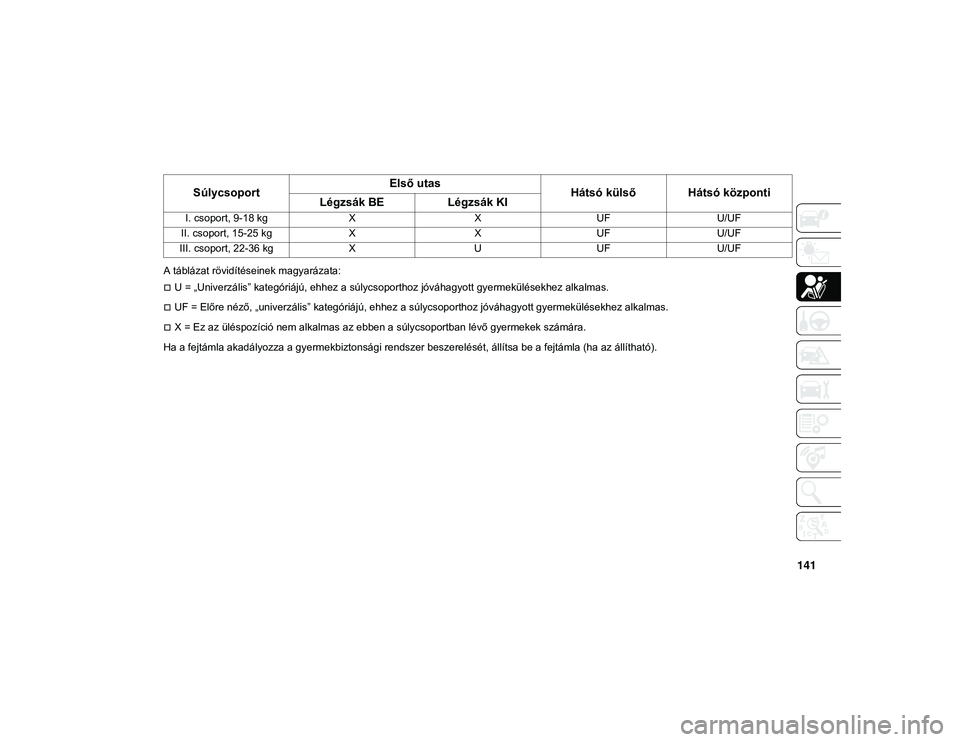

A táblázat rövidítéseinek magyarázata:
U = „Univerzális” kategóriájú, ehhez a súlycsoporthoz jóváhagyott gyermekülésekhez alkalmas.
UF = Előre néző, „univerzális” kategóriájú, ehhez a súlycsoporthoz jóváhagyott gyermekülésekhez alkalmas.
X = Ez az üléspozíció nem alkalmas az ebben a súlycsoportban lévő gyermekek számára.
Ha a fejtámla akadályozza a gyermekbiztonsági rendszer beszerelését, állítsa be a fejtámla (ha az állítható). I. csoport, 9-18 kg
XXUFU/UF
II. csoport, 15-25 kg XXUFU/UF
III. csoport, 22-36 kg XUUFU/UF
Súlycsoport Első utas
Hátsó külső Hátsó központi
Légzsák BE Légzsák KI
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 141

BIZTONSÁG

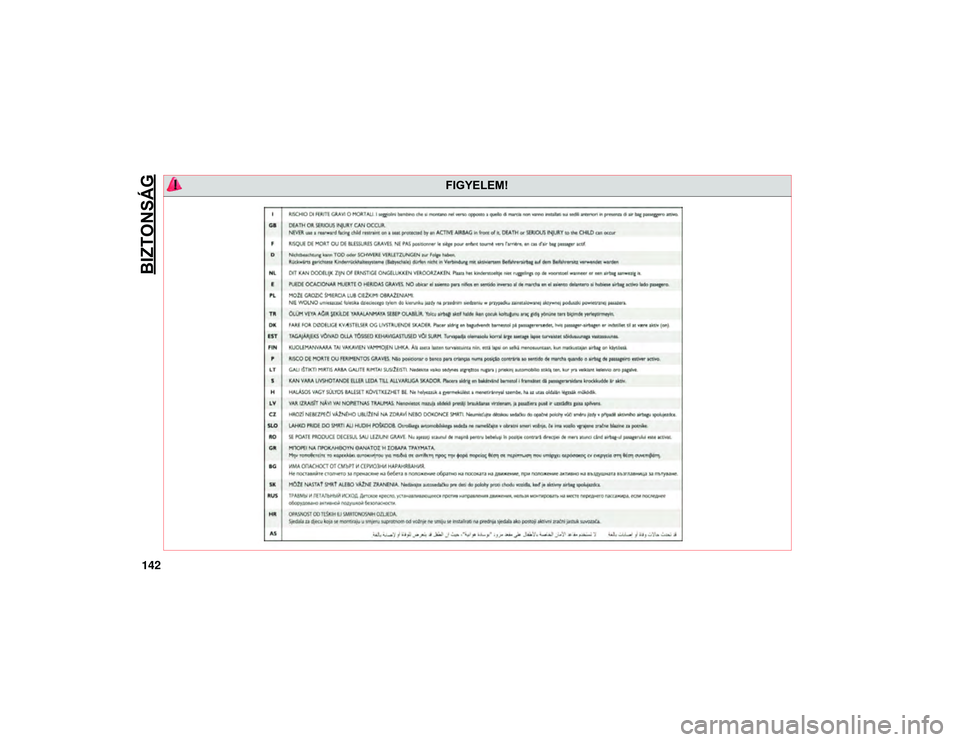

142
FIGYELEM!
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 142

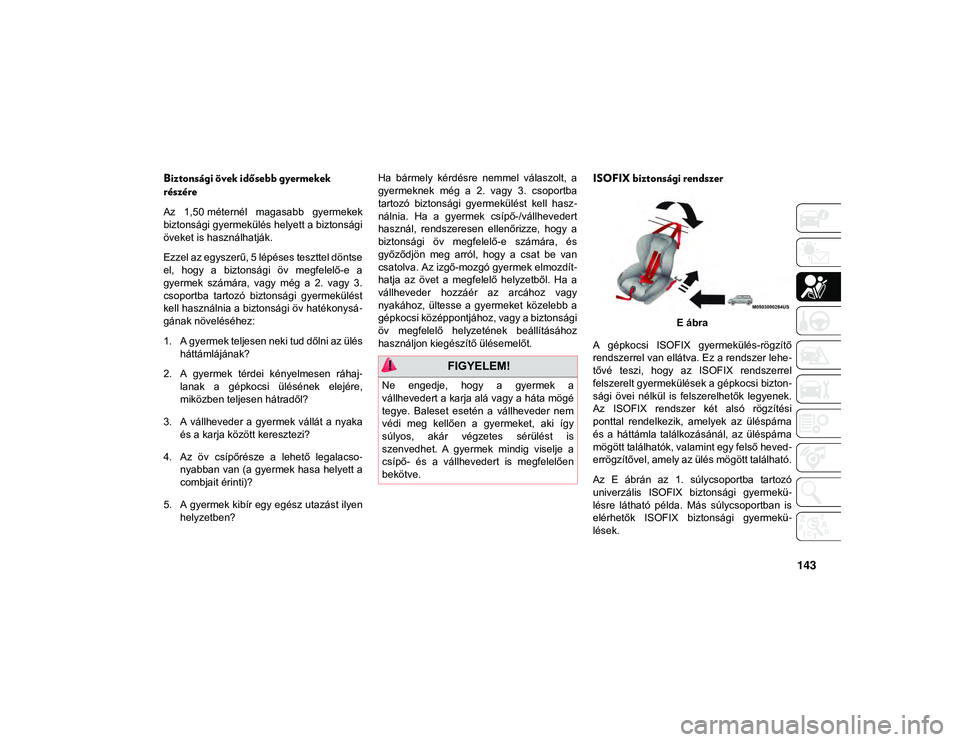

143
Biztonsági övek idősebb gyermekek
részére
Az 1,50 méternél magasabb gyermekek
biztonsági gyermekülés helyett a biztonsági
öveket is használhatják.
Ezzel az egyszerű, 5 lépéses teszttel döntse
el, hogy a biztonsági öv megfelelő-e a
gyermek számára, vagy még a 2. vagy 3.
csoportba tartozó biztonsági gyermekülést
kell használnia a biztonsági öv hatékonysá-
gának növeléséhez:
1. A gyermek teljesen neki tud dőlni az ülés háttámlájának?
2. A gyermek térdei kényelmesen ráhaj -
lanak a gépkocsi ülésének elejére,
miközben teljesen hátradől?
3. A vállheveder a gyermek vállát a nyaka és a karja között keresztezi?
4. Az öv csípőrésze a lehető legalacso -
nyabban van (a gyermek hasa helyett a
combjait érinti)?
5. A gyermek kibír egy egész utazást ilyen helyzetben? Ha bármely kérdésre nemmel válaszolt, a
gyermeknek még a 2. vagy 3. csoportba
tartozó biztonsági gyermekülést kell hasz
-
nálnia. Ha a gyermek csípő-/vállhevedert
használ, rendszeresen ellenőrizze, hogy a
biztonsági öv megfelelő-e számára, és
győződjön meg arról, hogy a csat be van
csatolva. Az izgő-mozgó gyermek elmozdít -
hatja az övet a megfelelő helyzetből. Ha a
vállheveder hozzáér az arcához vagy
nyakához, ültesse a gyermeket közelebb a
gépkocsi középpontjához, vagy a biztonsági
öv megfelelő helyzetének beállításához
használjon kiegészítő ülésemelőt.
ISOFIX biztonsági rendszer
E ábra
A gépkocsi ISOFIX gyermekülés-rögzítő
rendszerrel van ellátva. Ez a rendszer lehe -
tővé teszi, hogy az ISOFIX rendszerrel
felszerelt gyermekülések a gépkocsi bizton -
sági övei nélkül is felszerelhetők legyenek.
Az ISOFIX rendszer két alsó rögzítési
ponttal rendelkezik, amelyek az üléspárna
és a háttámla találkozásánál, az üléspárna
mögött találhatók, valamint egy felső heved -
errögzítővel, amely az ülés mögött található.
Az E ábrán az 1. súlycsoportba tartozó
univerzális ISOFIX biztonsági gyermekü -
lésre látható példa. Más súlycsoportban is
elérhetők ISOFIX biztonsági gyermekü -
lések.
FIGYELEM!
Ne engedje, hogy a gyermek a
vállhevedert a karja alá vagy a háta mögé
tegye. Baleset esetén a vállheveder nem
védi meg kellően a gyermeket, aki így
súlyos, akár végzetes sérülést is
szenvedhet. A gyermek mindig viselje a
csípő- és a vállhevedert is megfelelően
bekötve.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 143

BIZTONSÁG

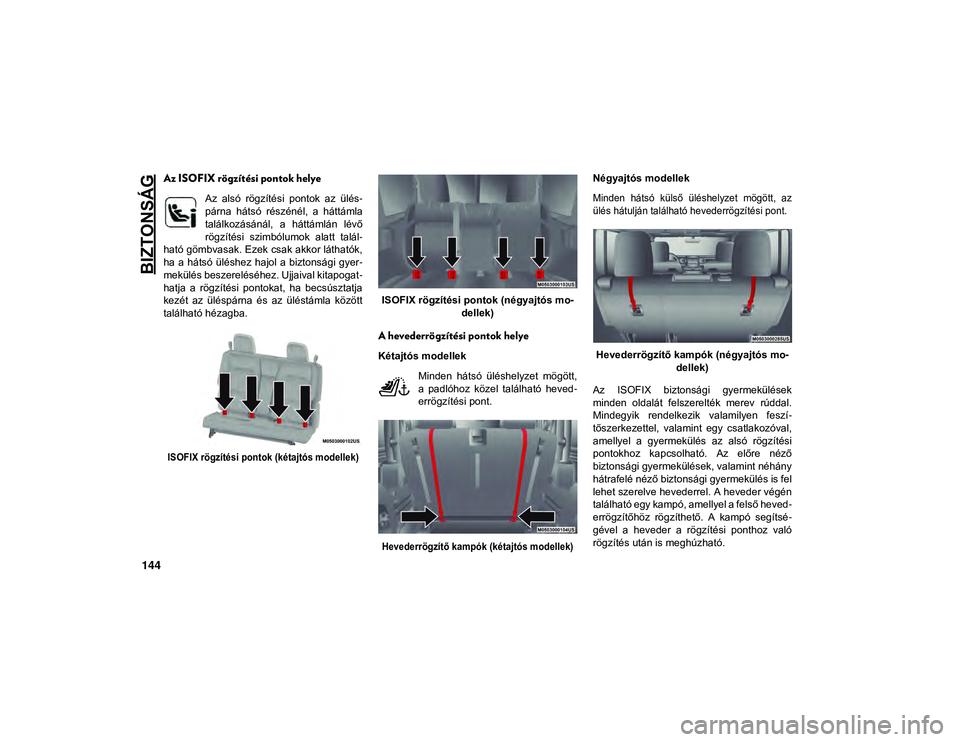

144
Az ISOFIX rögzítési pontok helye
Az alsó rögzítési pontok az ülés-
párna hátsó részénél, a háttámla
találkozásánál, a háttámlán lévő
rögzítési szimbólumok alatt talál -
ható gömbvasak. Ezek csak akkor láthatók,
ha a hátsó üléshez hajol a biztonsági gyer -
mekülés beszereléséhez. Ujjaival kitapogat -
hatja a rögzítési pontokat, ha becsúsztatja
kezét az üléspárna és az üléstámla között
található hézagba.

ISOFIX rögzítési pontok (kétajtós modellek)
ISOFIX rögzítési pontok (négyajtós mo
-
dellek)
A hevederrögzítési pontok helye
Kétajtós modellek
Minden hátsó üléshelyzet mögött,
a padlóhoz közel található heved -
errögzítési pont.

Hevederrögzítő kampók (kétajtós modellek)
Négyajtós modellek

Minden hátsó külső üléshelyzet mögött, az
ülés hátulján található hevederrögzítési pont.

Hevederrögzítő kampók (négyajtós mo -
dellek)
Az ISOFIX biztonsági gyermekülések
minden oldalát felszerelték merev rúddal.
Mindegyik rendelkezik valamilyen feszí -
tőszerkezettel, valamint egy csatlakozóval,
amellyel a gyermekülés az alsó rögzítési
pontokhoz kapcsolható. Az előre néző
biztonsági gyermekülések, valamint néhány
hátrafelé néző biztonsági gyermekülés is fel
lehet szerelve hevederrel. A heveder végén
található egy kampó, amellyel a felső heved -
errögzítőhöz rögzíthető. A kampó segítsé -
gével a heveder a rögzítési ponthoz való
rögzítés után is meghúzható.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 144

145

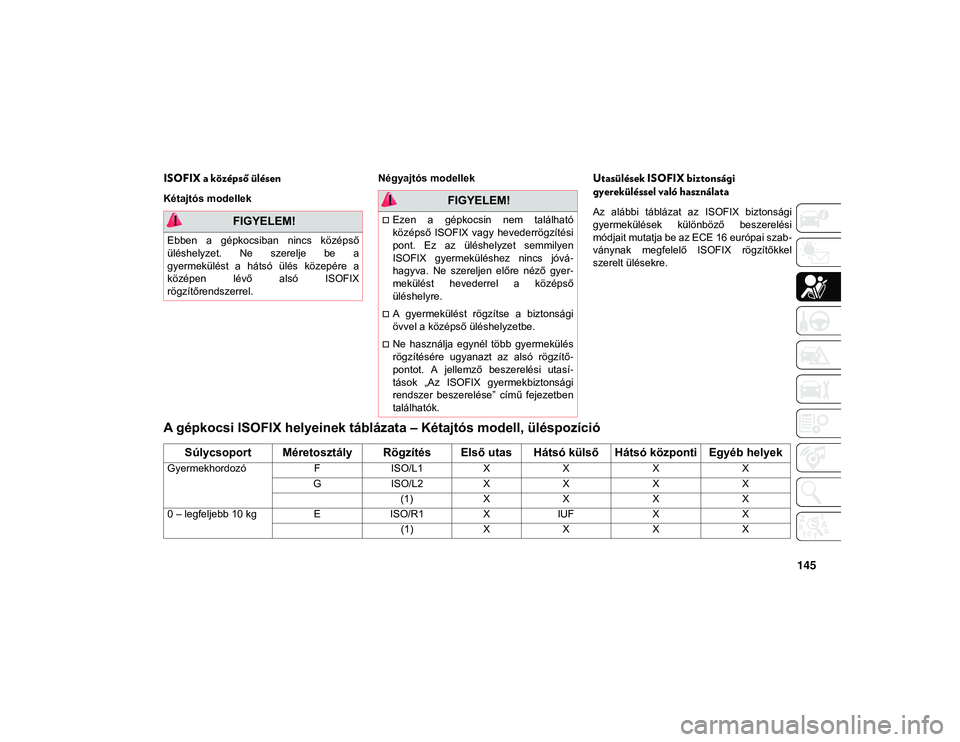

ISOFIX a középső ülésen
Kétajtós modellekNégyajtós modellek
Utasülések ISOFIX biztonsági
gyereküléssel való használata
Az alábbi táblázat az ISOFIX biztonsági
gyermekülések különböző beszerelési
módjait mutatja be az ECE 16 európai szab
-
ványnak megfelelő ISOFIX rögzítőkkel
szerelt ülésekre. FIGYELEM!
Ebben a gépkocsiban nincs középső
üléshelyzet. Ne szerelje be a
gyermekülést a hátsó ülés közepére a
középen lévő alsó ISOFIX
rögzítőrendszerrel.
FIGYELEM!
Ezen a gépkocsin nem található
középső ISOFIX vagy hevederrögzítési
pont. Ez az üléshelyzet semmilyen
ISOFIX gyermeküléshez nincs jóvá -
hagyva. Ne szereljen előre néző gyer -
mekülést hevederrel a középső
üléshelyre.
A gyermekülést rögzítse a biztonsági
övvel a középső üléshelyzetbe.
Ne használja egynél több gyermekülés
rögzítésére ugyanazt az alsó rögzítő -
pontot. A jellemző beszerelési utasí -
tások „Az ISOFIX gyermekbiztonsági
rendszer beszerelése” című fejezetben
találhatók.
A gépkocsi ISOFIX helyeinek táblázata – Kétajtós modell, üléspozíció
Súlycsoport Méretosztály Rögzítés Első utas Hátsó külső Hátsó központi Egyéb helyek
Gyermekhordozó FISO/L1 XX XX
G ISO/L2 XX XX
(1) XX XX
0 – legfeljebb 10 kg EISO/R1 XIUF XX
(1) XX XX
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 145

BIZTONSÁG

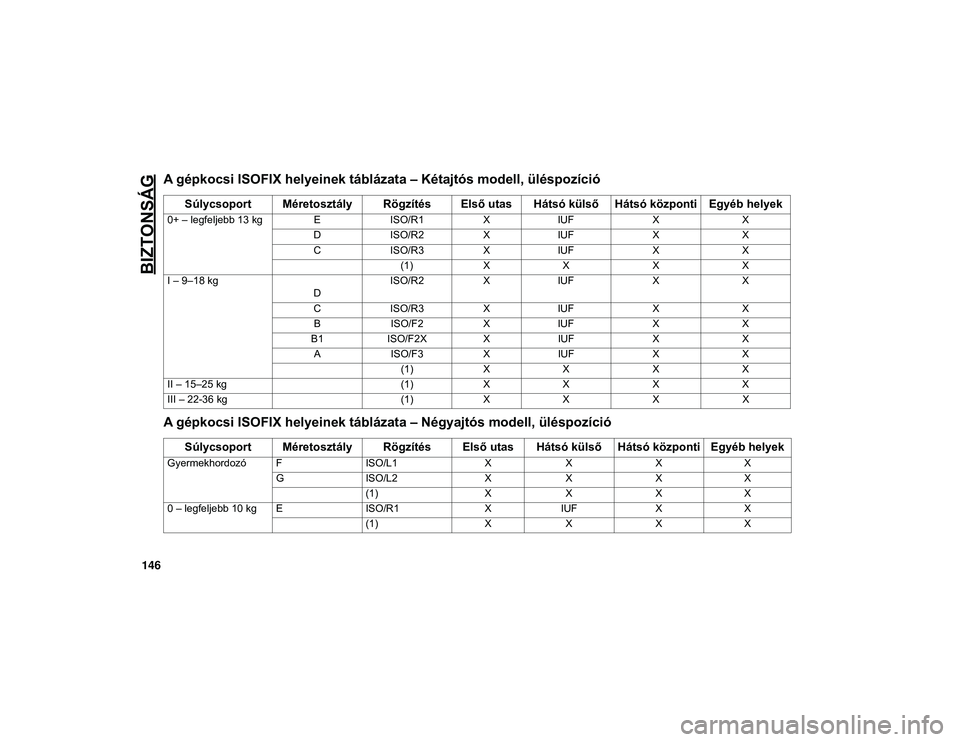

146
0+ – legfeljebb 13 kg EISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XX XX
I – 9–18 kg
D ISO/R2
XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XX XX
II – 15–25 kg (1)XX XX
III – 22-36 kg (1)XX XX
A gépkocsi ISOFIX helyeinek táblázata – Négyajtós modell, üléspozíció
Súlycsoport Méretosztály Rögzítés Első utas Hátsó külső Hátsó központi Egyéb helyek
Gyermekhordozó F ISO/L1XX XX
G ISO/L2 XX XX
(1) XX XX
0 – legfeljebb 10 kg E ISO/R1XIUF XX
(1) XX XX
A gépkocsi ISOFIX helyeinek táblázata – Kétajtós modell, üléspozíció
Súlycsoport Méretosztály Rögzítés Első utas Hátsó külső Hátsó központi Egyéb helyek
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 146

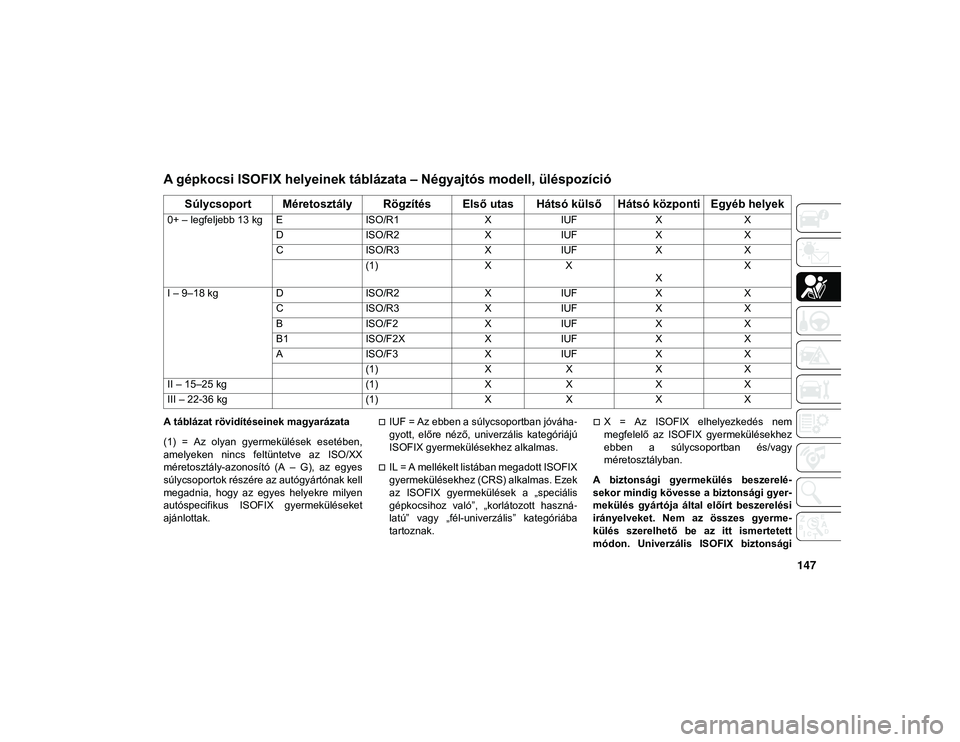

147
A táblázat rövidítéseinek magyarázata
(1) = Az olyan gyermekülések esetében,
amelyeken nincs feltüntetve az ISO/XX
méretosztály-azonosító (A – G), az egyes
súlycsoportok részére az autógyártónak kell
megadnia, hogy az egyes helyekre milyen
autóspecifikus ISOFIX gyermeküléseket
ajánlottak.IUF = Az ebben a súlycsoportban jóváha-
gyott, előre néző, univerzális kategóriájú
ISOFIX gyermekülésekhez alkalmas.
IL = A mellékelt listában megadott ISOFIX
gyermekülésekhez (CRS) alkalmas. Ezek
az ISOFIX gyermekülések a „speciális
gépkocsihoz való”, „korlátozott haszná -
latú” vagy „fél-univerzális” kategóriába
tartoznak.
X = Az ISOFIX elhelyezkedés nem
megfelelő az ISOFIX gyermekülésekhez
ebben a súlycsoportban és/vagy
méretosztályban.
A biztonsági gyermekülés beszerelé -
sekor mindig kövesse a biztonsági gyer -
mekülés gyártója által előírt beszerelési
irányelveket. Nem az összes gyerme -
külés szerelhető be az itt ismertetett
módon. Univerzális ISOFIX biztonsági
0+ – legfeljebb 13 kg E
ISO/R1XIUF XX
D ISO/R2 XIUF XX
C ISO/R3 XIUF XX
(1) XX
X X
I – 9–18 kg DISO/R2 XIUF XX
C ISO/R3 XIUF XX
B ISO/F2 XIUF XX
B1 ISO/F2X XIUF XX
A ISO/F3 XIUF XX
(1) XX XX
II – 15–25 kg (1)XX XX
III – 22-36 kg (1)XX XX
A gépkocsi ISOFIX helyeinek táblázata – Négyajtós modell, üléspozíció
Súlycsoport Méretosztály Rögzítés Első utas Hátsó külső Hátsó központi Egyéb helyek
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 147

BIZTONSÁG

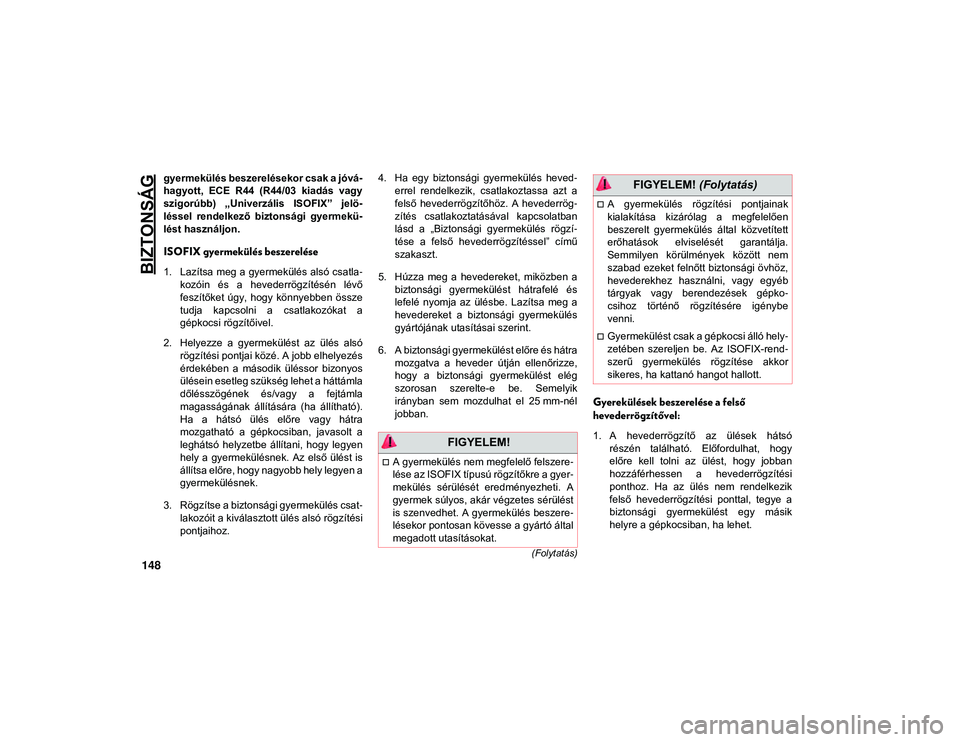

148
(Folytatás)
gyermekülés beszerelésekor csak a jóvá-
hagyott, ECE R44 (R44/03 kiadás vagy
szigorúbb) „Univerzális ISOFIX” jelö -
léssel rendelkező biztonsági gyermekü -
lést használjon.
ISOFIX gyermekülés beszerelése
1. Lazítsa meg a gyermekülés alsó csatla -
kozóin és a hevederrögzítésén lévő
feszítőket úgy, hogy könnyebben össze
tudja kapcsolni a csatlakozókat a
gépkocsi rögzítőivel.
2. Helyezze a gyermekülést az ülés alsó rögzítési pontjai közé. A jobb elhelyezés
érdekében a második üléssor bizonyos
ülésein esetleg szükség lehet a háttámla
dőlésszögének és/vagy a fejtámla
magasságának állítására (ha állítható).
Ha a hátsó ülés előre vagy hátra
mozgatható a gépkocsiban, javasolt a
leghátsó helyzetbe állítani, hogy legyen
hely a gyermekülésnek. Az első ülést is
állítsa előre, hogy nagyobb hely legyen a
gyermekülésnek.
3. Rögzítse a biztonsági gyermekülés csat -
lakozóit a kiválasztott ülés alsó rögzítési
pontjaihoz. 4. Ha egy biztonsági gyermekülés heved
-
errel rendelkezik, csatlakoztassa azt a
felső hevederrögzítőhöz. A hevederrög -
zítés csatlakoztatásával kapcsolatban
lásd a „Biztonsági gyermekülés rögzí -
tése a felső hevederrögzítéssel” című
szakaszt.
5. Húzza meg a hevedereket, miközben a biztonsági gyermekülést hátrafelé és
lefelé nyomja az ülésbe. Lazítsa meg a
hevedereket a biztonsági gyermekülés
gyártójának utasításai szerint.
6. A biztonsági gyermekülést előre és hátra mozgatva a heveder útján ellenőrizze,
hogy a biztonsági gyermekülést elég
szorosan szerelte-e be. Semelyik
irányban sem mozdulhat el 25 mm-nél
jobban.
Gyerekülések beszerelése a felső
hevederrögzítővel:
1. A hevederrögzítő az ülések hátsórészén található. Előfordulhat, hogy
előre kell tolni az ülést, hogy jobban
hozzáférhessen a hevederrögzítési
ponthoz. Ha az ülés nem rendelkezik
felső hevederrögzítési ponttal, tegye a
biztonsági gyermekülést egy másik
helyre a gépkocsiban, ha lehet. FIGYELEM!
A gyermekülés nem megfelelő felszere -
lése az ISOFIX típusú rögzítőkre a gyer -
mekülés sérülését eredményezheti. A
gyermek súlyos, akár végzetes sérülést
is szenvedhet. A gyermekülés beszere -
lésekor pontosan kövesse a gyártó által
megadott utasításokat.
A gyermekülés rögzítési pontjainak
kialakítása kizárólag a megfelelően
beszerelt gyermekülés által közvetített
erőhatások elviselését garantálja.
Semmilyen körülmények között nem
szabad ezeket felnőtt biztonsági övhöz,
hevederekhez használni, vagy egyéb
tárgyak vagy berendezések gépko -
csihoz történő rögzítésére igénybe
venni.
Gyermekülést csak a gépkocsi álló hely-
zetében szereljen be. Az ISOFIX-rend -
szerű gyermekülés rögzítése akkor
sikeres, ha kattanó hangot hallott.
FIGYELEM! (Folytatás)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 148
