JEEP WRANGLER UNLIMITED 2018 Návod k použití a údržbě (in Czech)

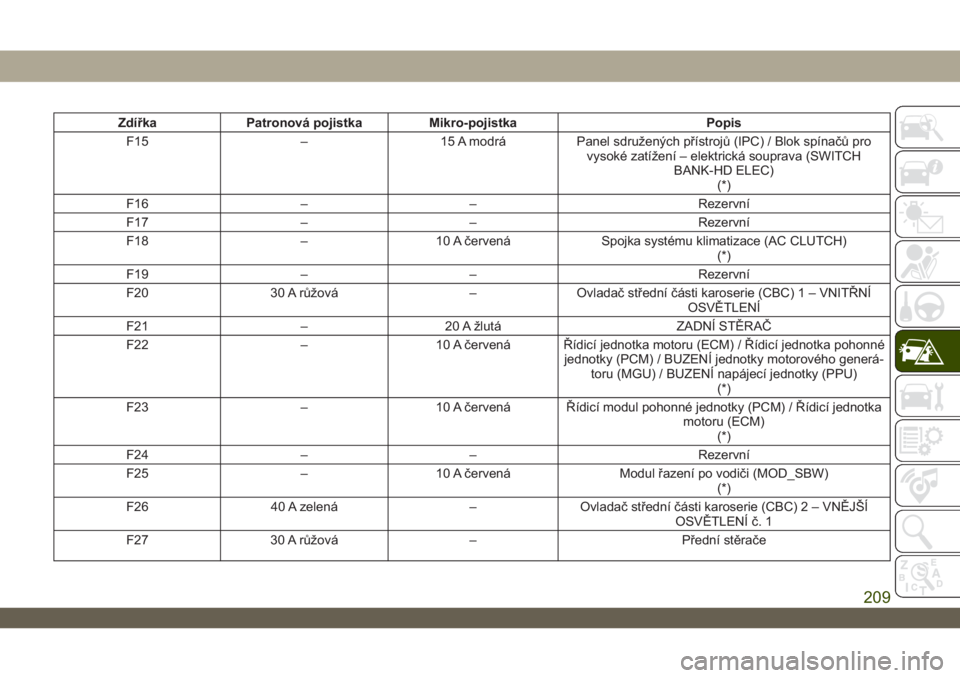

Zdířka Patronová pojistka Mikro-pojistka Popis
F15 – 15 A modrá Panel sdružených přístrojů (IPC) / Blok spínačů pro
vysoké zatížení – elektrická souprava (SWITCH
BANK-HD ELEC)
(*)
F16 – – Rezervní
F17 – – Rezervní
F18 – 10 A červená Spojka systému klimatizace (AC CLUTCH)
(*)
F19 – – Rezervní
F20 30 A růžová – Ovladač střední části karoserie (CBC) 1 – VNITŘNÍ
OSVĚTLENÍ
F21 – 20 A žlutá ZADNÍ STĚRAČ
F22 – 10 A červená Řídicí jednotka motoru (ECM) / Řídicí jednotka pohonné
jednotky (PCM) / BUZENÍ jednotky motorového generá-
toru (MGU) / BUZENÍ napájecí jednotky (PPU)
(*)
F23 – 10 A červená Řídicí modul pohonné jednotky (PCM) / Řídicí jednotka
motoru (ECM)
(*)
F24 – – Rezervní
F25 – 10 A červená Modul řazení po vodiči (MOD_SBW)
(*)
F26 40 A zelená – Ovladač střední části karoserie (CBC) 2 – VNĚJŠÍ
OSVĚTLENÍ č. 1
F27 30 A růžová – Přední stěrače
209

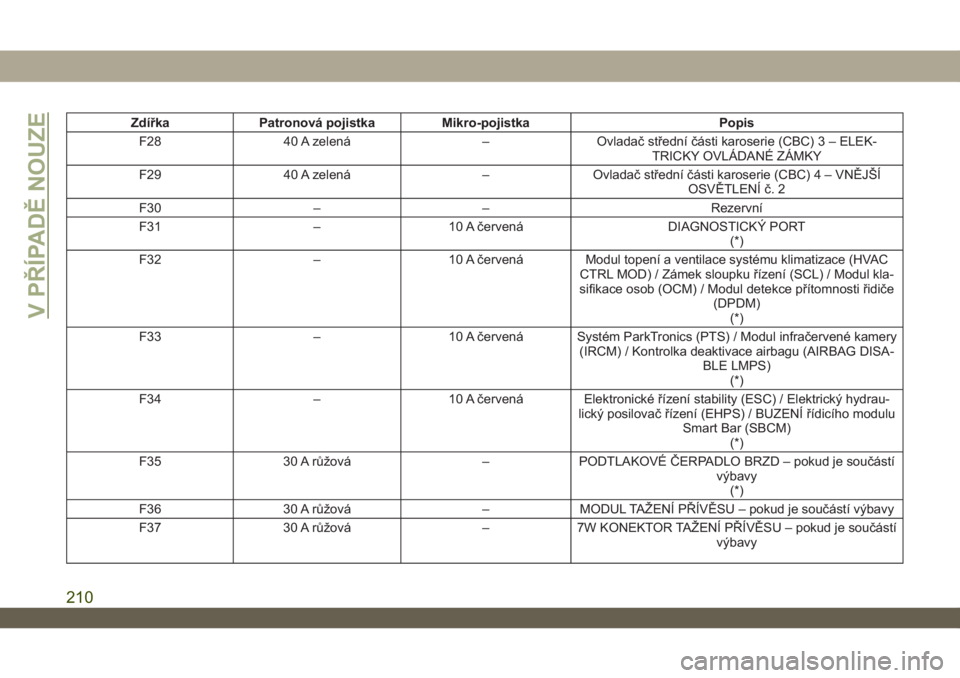

Zdířka Patronová pojistka Mikro-pojistka Popis
F28 40 A zelená – Ovladač střední části karoserie (CBC) 3 – ELEK-
TRICKY OVLÁDANÉ ZÁMKY
F29 40 A zelená – Ovladač střední části karoserie (CBC) 4 – VNĚJŠÍ
OSVĚTLENÍ č. 2
F30 – – Rezervní
F31 – 10 A červená DIAGNOSTICKÝ PORT
(*)
F32 – 10 A červená Modul topení a ventilace systému klimatizace (HVAC
CTRL MOD) / Zámek sloupku řízení (SCL) / Modul kla-
sifikace osob (OCM) / Modul detekce přítomnosti řidiče
(DPDM)
(*)
F33 – 10 A červená Systém ParkTronics (PTS) / Modul infračervené kamery
(IRCM) / Kontrolka deaktivace airbagu (AIRBAG DISA-
BLE LMPS)
(*)
F34 – 10 A červená Elektronické řízení stability (ESC) / Elektrický hydrau-
lický posilovač řízení (EHPS) / BUZENÍ řídicího modulu
Smart Bar (SBCM)
(*)
F35 30 A růžová – PODTLAKOVÉ ČERPADLO BRZD – pokud je součástí
výbavy
(*)
F36 30 A růžová – MODUL TAŽENÍ PŘÍVĚSU – pokud je součástí výbavy
F37 30 A růžová – 7W KONEKTOR TAŽENÍ PŘÍVĚSU – pokud je součástí
výbavy
V PŘÍPADĚ NOUZE
210

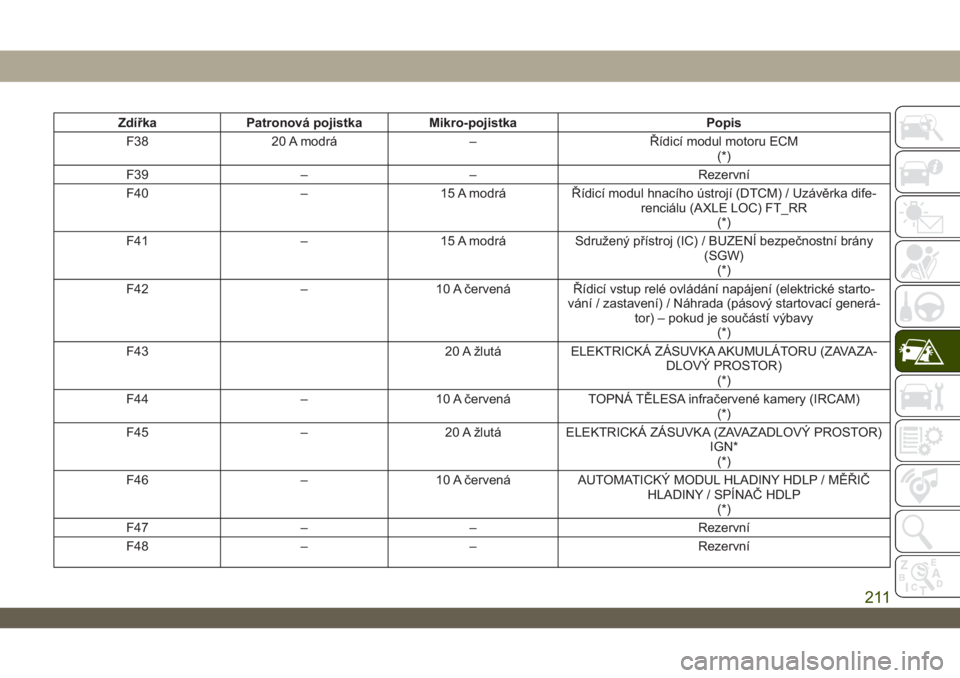

Zdířka Patronová pojistka Mikro-pojistka Popis
F38 20 A modrá – Řídicí modul motoru ECM
(*)
F39 – – Rezervní
F40 – 15 A modrá Řídicí modul hnacího ústrojí (DTCM) / Uzávěrka dife-
renciálu (AXLE LOC) FT_RR
(*)
F41 – 15 A modrá Sdružený přístroj (IC) / BUZENÍ bezpečnostní brány
(SGW)
(*)
F42 – 10 A červená Řídicí vstup relé ovládání napájení (elektrické starto-
vání / zastavení) / Náhrada (pásový startovací generá-
tor) – pokud je součástí výbavy
(*)
F43 20 A žlutá ELEKTRICKÁ ZÁSUVKA AKUMULÁTORU (ZAVAZA-
DLOVÝ PROSTOR)
(*)
F44 – 10 A červená TOPNÁ TĚLESA infračervené kamery (IRCAM)
(*)
F45 – 20 A žlutá ELEKTRICKÁ ZÁSUVKA (ZAVAZADLOVÝ PROSTOR)
IGN*
(*)
F46 – 10 A červená AUTOMATICKÝ MODUL HLADINY HDLP / MĚŘIČ
HLADINY / SPÍNAČ HDLP
(*)
F47 – – Rezervní
F48 – – Rezervní
211

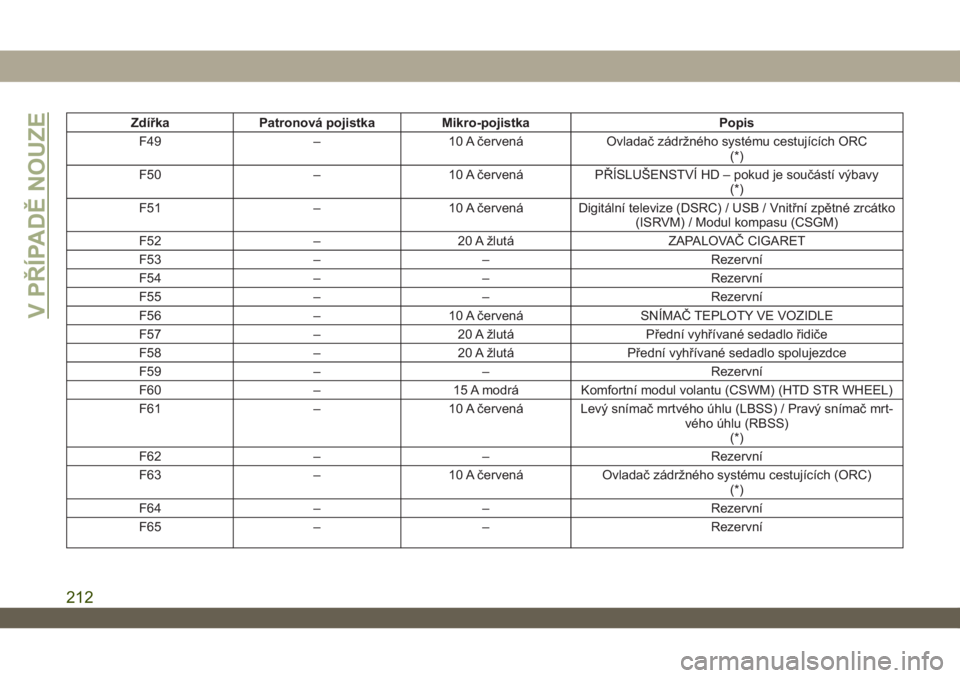

Zdířka Patronová pojistka Mikro-pojistka Popis
F49 – 10 A červená Ovladač zádržného systému cestujících ORC
(*)
F50 – 10 A červená PŘÍSLUŠENSTVÍ HD – pokud je součástí výbavy
(*)
F51 – 10 A červená Digitální televize (DSRC) / USB / Vnitřní zpětné zrcátko
(ISRVM) / Modul kompasu (CSGM)
F52 – 20 A žlutá ZAPALOVAČ CIGARET
F53 – – Rezervní
F54 – – Rezervní
F55 – – Rezervní
F56 – 10 A červená SNÍMAČ TEPLOTY VE VOZIDLE
F57 – 20 A žlutá Přední vyhřívané sedadlo řidiče
F58 – 20 A žlutá Přední vyhřívané sedadlo spolujezdce
F59 – – Rezervní
F60 – 15 A modrá Komfortní modul volantu (CSWM) (HTD STR WHEEL)
F61 – 10 A červená Levý snímač mrtvého úhlu (LBSS) / Pravý snímač mrt-
vého úhlu (RBSS)
(*)
F62 – – Rezervní
F63 – 10 A červená Ovladač zádržného systému cestujících (ORC)
(*)
F64 – – Rezervní
F65 – – Rezervní
V PŘÍPADĚ NOUZE
212

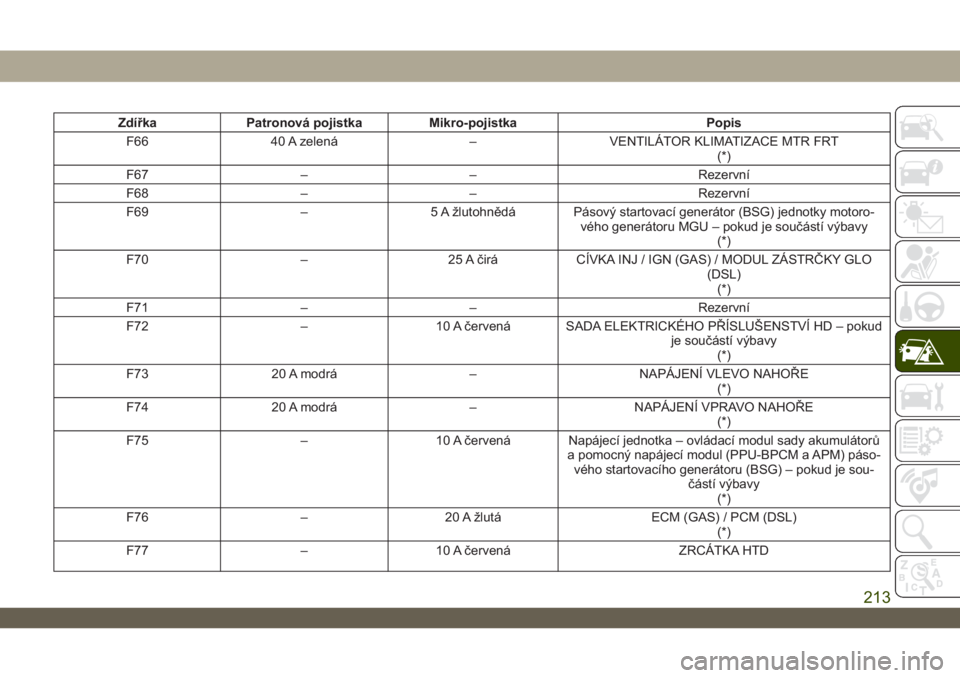

Zdířka Patronová pojistka Mikro-pojistka Popis
F66 40 A zelená – VENTILÁTOR KLIMATIZACE MTR FRT
(*)
F67 – – Rezervní
F68 – – Rezervní
F69 – 5 A žlutohnědá Pásový startovací generátor (BSG) jednotky motoro-
vého generátoru MGU – pokud je součástí výbavy
(*)
F70 – 25 A čirá CÍVKA INJ / IGN (GAS) / MODUL ZÁSTRČKY GLO
(DSL)
(*)
F71 – – Rezervní
F72 – 10 A červená SADA ELEKTRICKÉHO PŘÍSLUŠENSTVÍ HD – pokud
je součástí výbavy
(*)
F73 20 A modrá – NAPÁJENÍ VLEVO NAHOŘE
(*)
F74 20 A modrá – NAPÁJENÍ VPRAVO NAHOŘE
(*)
F75 – 10 A červená Napájecí jednotka – ovládací modul sady akumulátorů
a pomocný napájecí modul (PPU-BPCM a APM) páso-
vého startovacího generátoru (BSG) – pokud je sou-
částí výbavy
(*)
F76 – 20 A žlutá ECM (GAS) / PCM (DSL)
(*)
F77 – 10 A červená ZRCÁTKA HTD
213

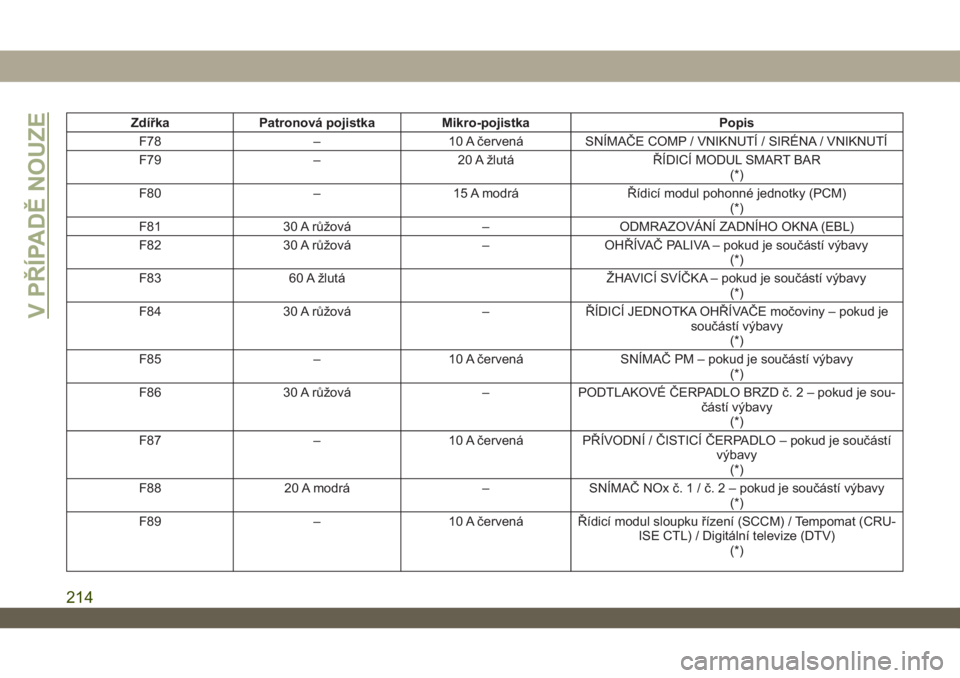

Zdířka Patronová pojistka Mikro-pojistka Popis
F78 – 10 A červená SNÍMAČE COMP / VNIKNUTÍ / SIRÉNA / VNIKNUTÍ
F79 – 20 A žlutá ŘÍDICÍ MODUL SMART BAR
(*)
F80 – 15 A modrá Řídicí modul pohonné jednotky (PCM)
(*)
F81 30 A růžová – ODMRAZOVÁNÍ ZADNÍHO OKNA (EBL)
F82 30 A růžová – OHŘÍVAČ PALIVA – pokud je součástí výbavy
(*)
F83 60 A žlutá ŽHAVICÍ SVÍČKA – pokud je součástí výbavy
(*)
F84 30 A růžová – ŘÍDICÍ JEDNOTKA OHŘÍVAČE močoviny – pokud je
součástí výbavy
(*)
F85 – 10 A červená SNÍMAČ PM – pokud je součástí výbavy
(*)
F86 30 A růžová – PODTLAKOVÉ ČERPADLO BRZD č. 2 – pokud je sou-
částí výbavy
(*)
F87 – 10 A červená PŘÍVODNÍ / ČISTICÍ ČERPADLO – pokud je součástí
výbavy
(*)
F88 20 A modrá – SNÍMAČ NOx č.1/č.2–pokud je součástí výbavy
(*)
F89 – 10 A červená Řídicí modul sloupku řízení (SCCM) / Tempomat (CRU-
ISE CTL) / Digitální televize (DTV)
(*)
V PŘÍPADĚ NOUZE
214

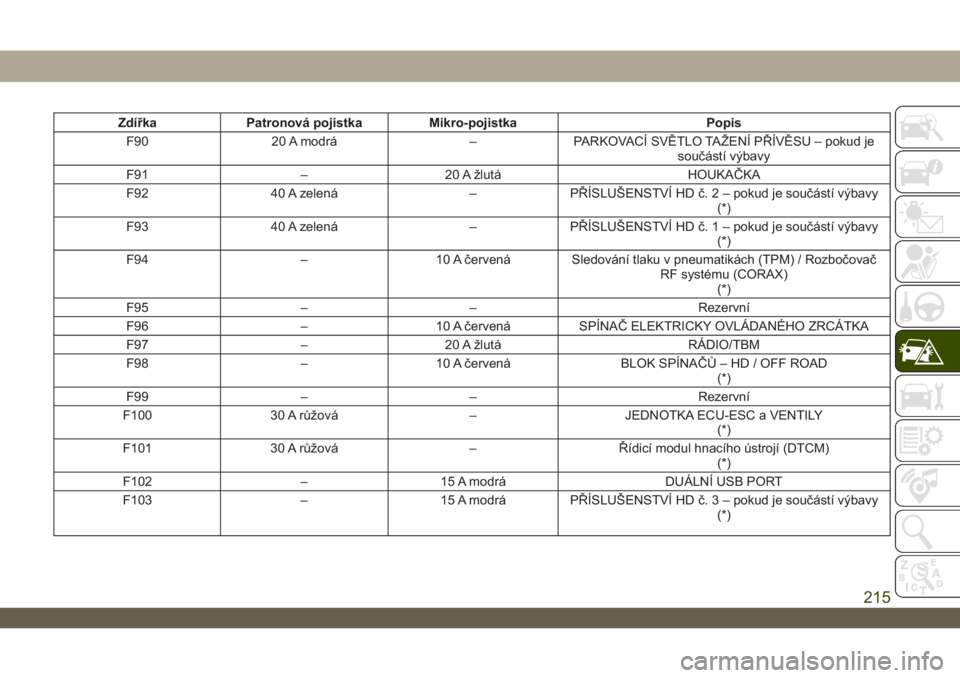

Zdířka Patronová pojistka Mikro-pojistka Popis
F90 20 A modrá – PARKOVACÍ SVĚTLO TAŽENÍ PŘÍVĚSU – pokud je
součástí výbavy
F91 – 20 A žlutá HOUKAČKA
F92 40 A zelená – PŘÍSLUŠENSTVÍ HD č. 2 – pokud je součástí výbavy
(*)
F93 40 A zelená – PŘÍSLUŠENSTVÍ HD č. 1 – pokud je součástí výbavy
(*)
F94 – 10 A červená Sledování tlaku v pneumatikách (TPM) / Rozbočovač
RF systému (CORAX)
(*)
F95 – – Rezervní
F96 – 10 A červená SPÍNAČ ELEKTRICKY OVLÁDANÉHO ZRCÁTKA
F97 – 20 A žlutá RÁDIO/TBM
F98 – 10 A červená BLOK SPÍNAČŮ – HD / OFF ROAD
(*)
F99 – – Rezervní
F100 30 A růžová – JEDNOTKA ECU-ESC a VENTILY
(*)
F101 30 A růžová – Řídicí modul hnacího ústrojí (DTCM)
(*)
F102 – 15 A modrá DUÁLNÍ USB PORT
F103 – 15 A modrá PŘÍSLUŠENSTVÍ HD č. 3 – pokud je součástí výbavy
(*)
215

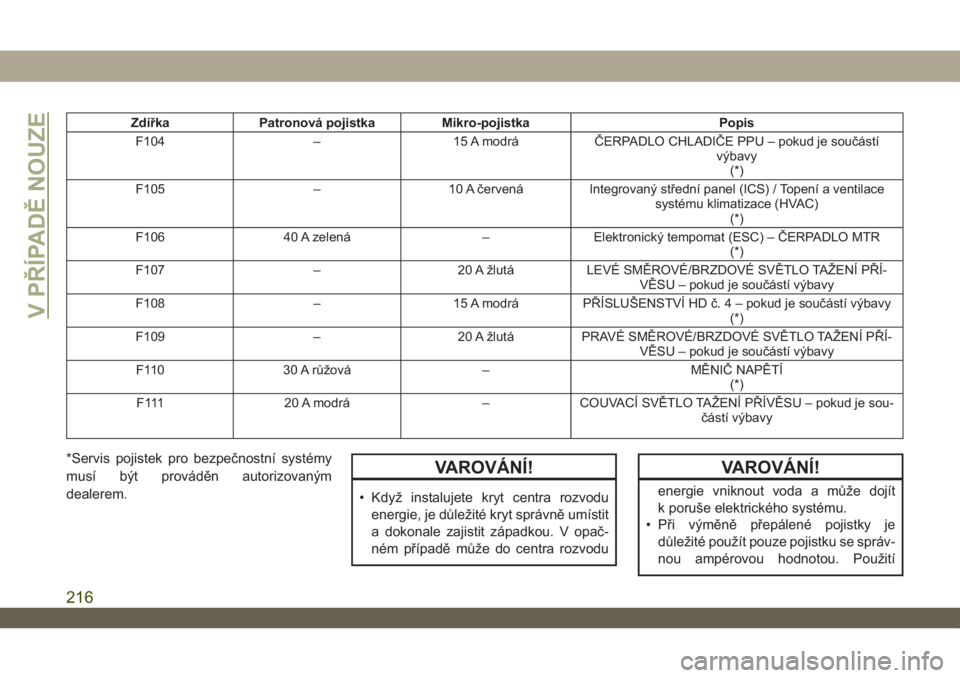

Zdířka Patronová pojistka Mikro-pojistka Popis
F104 – 15 A modrá ČERPADLO CHLADIČE PPU – pokud je součástí
výbavy
(*)
F105 – 10 A červená Integrovaný střední panel (ICS) / Topení a ventilace
systému klimatizace (HVAC)
(*)
F106 40 A zelená – Elektronický tempomat (ESC) – ČERPADLO MTR
(*)
F107 – 20 A žlutá LEVÉ SMĚROVÉ/BRZDOVÉ SVĚTLO TAŽENÍ PŘÍ-
VĚSU – pokud je součástí výbavy
F108 – 15 A modrá PŘÍSLUŠENSTVÍ HD č. 4 – pokud je součástí výbavy
(*)
F109 – 20 A žlutá PRAVÉ SMĚROVÉ/BRZDOVÉ SVĚTLO TAŽENÍ PŘÍ-
VĚSU – pokud je součástí výbavy
F110 30 A růžová – MĚNIČ NAPĚTÍ
(*)
F111 20 A modrá – COUVACÍ SVĚTLO TAŽENÍ PŘÍVĚSU – pokud je sou-
částí výbavy
*Servis pojistek pro bezpečnostní systémy
musí být prováděn autorizovaným
dealerem.VAROVÁNÍ!
• Když instalujete kryt centra rozvodu
energie, je důležité kryt správně umístit
a dokonale zajistit západkou. V opač-
ném případě může do centra rozvodu
VAROVÁNÍ!
energie vniknout voda a může dojít
k poruše elektrického systému.
• Při výměně přepálené pojistky je
důležité použít pouze pojistku se správ-
nou ampérovou hodnotou. Použití
V PŘÍPADĚ NOUZE
216

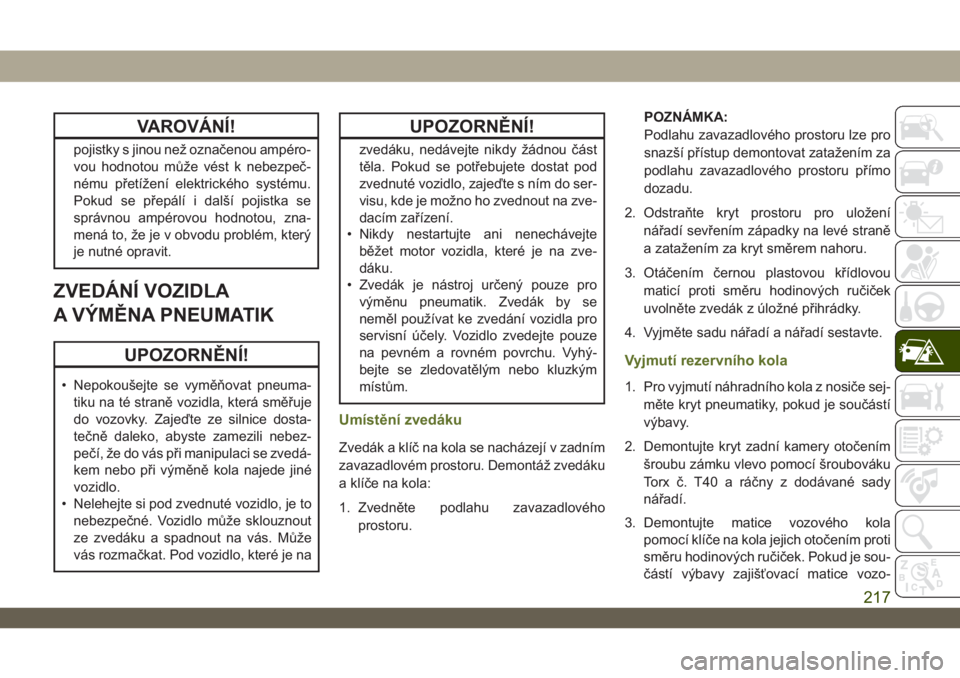

VAROVÁNÍ!
pojistky s jinou než označenou ampéro-
vou hodnotou může vést k nebezpeč-
nému přetížení elektrického systému.
Pokud se přepálí i další pojistka se
správnou ampérovou hodnotou, zna-
mená to, že je v obvodu problém, který
je nutné opravit.
ZVEDÁNÍ VOZIDLA
A VÝMĚNA PNEUMATIK
UPOZORNĚNÍ!
• Nepokoušejte se vyměňovat pneuma-
tiku na té straně vozidla, která směřuje
do vozovky. Zajeďte ze silnice dosta-
tečně daleko, abyste zamezili nebez-
pečí, že do vás při manipulaci se zvedá-
kem nebo při výměně kola najede jiné
vozidlo.
• Nelehejte si pod zvednuté vozidlo, je to
nebezpečné. Vozidlo může sklouznout
ze zvedáku a spadnout na vás. Může
vás rozmačkat. Pod vozidlo, které je na
UPOZORNĚNÍ!
zvedáku, nedávejte nikdy žádnou část
těla. Pokud se potřebujete dostat pod
zvednuté vozidlo, zajeďte s ním do ser-
visu, kde je možno ho zvednout na zve-
dacím zařízení.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Zvedák je nástroj určený pouze pro
výměnu pneumatik. Zvedák by se
neměl používat ke zvedání vozidla pro
servisní účely. Vozidlo zvedejte pouze
na pevném a rovném povrchu. Vyhý-
bejte se zledovatělým nebo kluzkým
místům.
Umístění zvedáku
Zvedák a klíč na kola se nacházejí v zadním
zavazadlovém prostoru. Demontáž zvedáku
a klíče na kola:
1. Zvedněte podlahu zavazadlového
prostoru.POZNÁMKA:
Podlahu zavazadlového prostoru lze pro
snazší přístup demontovat zatažením za
podlahu zavazadlového prostoru přímo
dozadu.
2. Odstraňte kryt prostoru pro uložení
nářadí sevřením západky na levé straně
a zatažením za kryt směrem nahoru.
3. Otáčením černou plastovou křídlovou
maticí proti směru hodinových ručiček
uvolněte zvedák z úložné přihrádky.
4. Vyjměte sadu nářadí a nářadí sestavte.
Vyjmutí rezervního kola
1. Pro vyjmutí náhradního kola z nosiče sej-
měte kryt pneumatiky, pokud je součástí
výbavy.
2. Demontujte kryt zadní kamery otočením
šroubu zámku vlevo pomocí šroubováku
Torx č. T40 a ráčny z dodávané sady
nářadí.
3. Demontujte matice vozového kola
pomocí klíče na kola jejich otočením proti
směru hodinových ručiček. Pokud je sou-
částí výbavy zajišťovací matice vozo-
217

vého kola, vyšroubujte ji otáčením proti
směru hodinových ručiček pomocí klíče
se zámkem (umístěného v odkládací
skříňce).
Uložení vyměněného náhradního kola
1. Náhradní pneumatiku nasaďte na nosič.
Utáhněte matice vozového kola a zajišťo-
vací matici vozového kola.
2. Vraťte šroub zámku na krytu kamery do
uzamčené polohy tím, že zámek otočíte
vpravo pomocí šroubováku Torx
č. 40 a ráčny. Poté nasaďte kryt kamery
zasunutím přes nosič kamery/
pneumatiky, dokud nezapadne na místo.
3. V případě potřeby nasaďte kryt
pneumatiky.
POZNÁMKA:
Pokud jste k rezervnímu kolu namontova-
nému na nosiči přidali neoriginální příslu-
šenství, nemůže jeho celková hmotnost pře-
kročit 85 liber (38,5 kg) včetně hmotnosti
rezervního kola.Přípravy pro zvedání
1. Odstavte vozidlo na pevném a rovném
povrchu. Vyhýbejte se zledovatělým
nebo kluzkým místům.
UPOZORNĚNÍ!
Nepokoušejte se vyměňovat pneumatiku
na té straně vozidla, která směřuje do
vozovky. Zajeďte od silnice dostatečně
daleko, aby do vás při manipulaci se zve-
dákem nebo při výměně kola nenarazilo
jiné vozidlo.
2. Zapněte výstražná světla.
3. Zatáhněte parkovací brzdu.
4. Zařaďte automatickou převodovku do
polohy PARKOVÁNÍ nebo manuální pře-
vodovku do polohy ZPÁTEČKA.
5. Vypněte zapalování.
6. Založte zepředu i zezadu kolo, které je na
úhlopříčně opačné straně, než je umístěn
zvedák. Například při výměně pravého
předního kola založte levé zadní kolo.POZNÁMKA:
Při zvedání vozidla by v něm neměli zůstat
sedět žádní cestující.
Pokyny pro zvedání
UPOZORNĚNÍ!
Abyste předešli úrazu nebo poškození
vozidla, pečlivě dodržujte tato upozornění
týkající se výměny pneumatiky:
• Před zvedáním vozidla vždy zaparkujte
na pevném a rovném povrchu, co nej-
dále od okraje vozovky.
Založené koloV PŘÍPADĚ NOUZE
218
