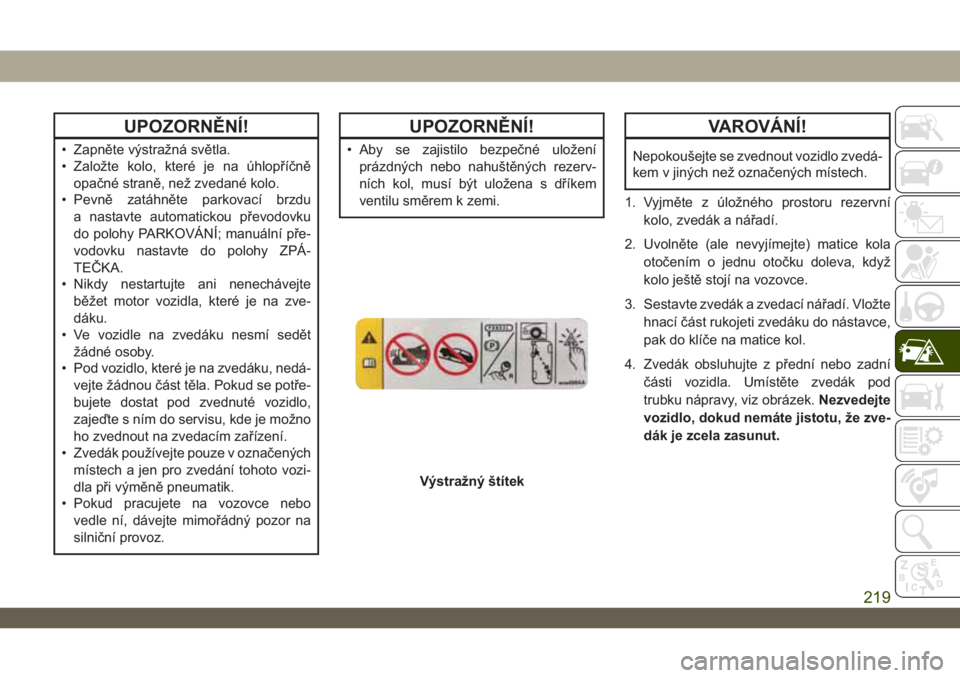

UPOZORNĚNÍ!
• Zapněte výstražná světla.
• Založte kolo, které je na úhlopříčně
opačné straně, než zvedané kolo.
• Pevně zatáhněte parkovací brzdu
a nastavte automatickou převodovku
do polohy PARKOVÁNÍ; manuální pře-
vodovku nastavte do polohy ZPÁ-
TEČKA.
• Nikdy nestartujte ani nenechávejte
běžet motor vozidla, které je na zve-
dáku.
• Ve vozidle na zvedáku nesmí sedět
žádné osoby.
• Pod vozidlo, které je na zvedáku, nedá-
vejte žádnou část těla. Pokud se potře-
bujete dostat pod zvednuté vozidlo,
zajeďte s ním do servisu, kde je možno
ho zvednout na zvedacím zařízení.
• Zvedák používejte pouze v označených
místech a jen pro zvedání tohoto vozi-
dla při výměně pneumatik.
• Pokud pracujete na vozovce nebo
vedle ní, dávejte mimořádný pozor na
silniční provoz.
UPOZORNĚNÍ!
• Aby se zajistilo bezpečné uložení
prázdných nebo nahuštěných rezerv-
ních kol, musí být uložena s dříkem
ventilu směrem k zemi.
VAROVÁNÍ!
Nepokoušejte se zvednout vozidlo zvedá-
kem v jiných než označených místech.
1. Vyjměte z úložného prostoru rezervní
kolo, zvedák a nářadí.
2. Uvolněte (ale nevyjímejte) matice kola
otočením o jednu otočku doleva, když
kolo ještě stojí na vozovce.
3. Sestavte zvedák a zvedací nářadí. Vložte
hnací část rukojeti zvedáku do nástavce,
pak do klíče na matice kol.
4. Zvedák obsluhujte z přední nebo zadní
části vozidla. Umístěte zvedák pod
trubku nápravy, viz obrázek.Nezvedejte
vozidlo, dokud nemáte jistotu, že zve-
dák je zcela zasunut.
Výstražný štítek
219

5. Otáčením šroubu zvedáku ve směru
hodinových ručiček zvedněte vozidlo.
Vozidlo zvedněte pouze tak, aby se
vyměňované kolo nadzvedlo nad
vozovku a vznikl dostatečný prostor
k nasazení rezervního kola. Minimální
nadzvednutí pneumatiky zajistí maxi-
mální stabilitu.
UPOZORNĚNÍ!
Zvednutí vozidla výše než je nutné může
způsobit nestabilitu vozidla. Vozidlo může
sklouznout ze zvedáku a zranit osoby
vyskytující se v jeho blízkosti. Zvedněte
vozidlo jen tak, aby bylo možné sejmout
pneumatiku.
6. Demontujte matice kola a kolo.
7. Nasaďte na vozidlo rezervní kolo a vložte
matice kuželovitým koncem směrem ke
kolu. Lehce utáhněte matice kol ve směru
hodinových ručiček.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze
zvedáku, před spuštěním vozidla na zem
nedotahujte zcela matice kola.
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění osob.
8. Spusťte vozidlo otáčením šroubu zve-
dáku doleva a odstraňte zvedák.

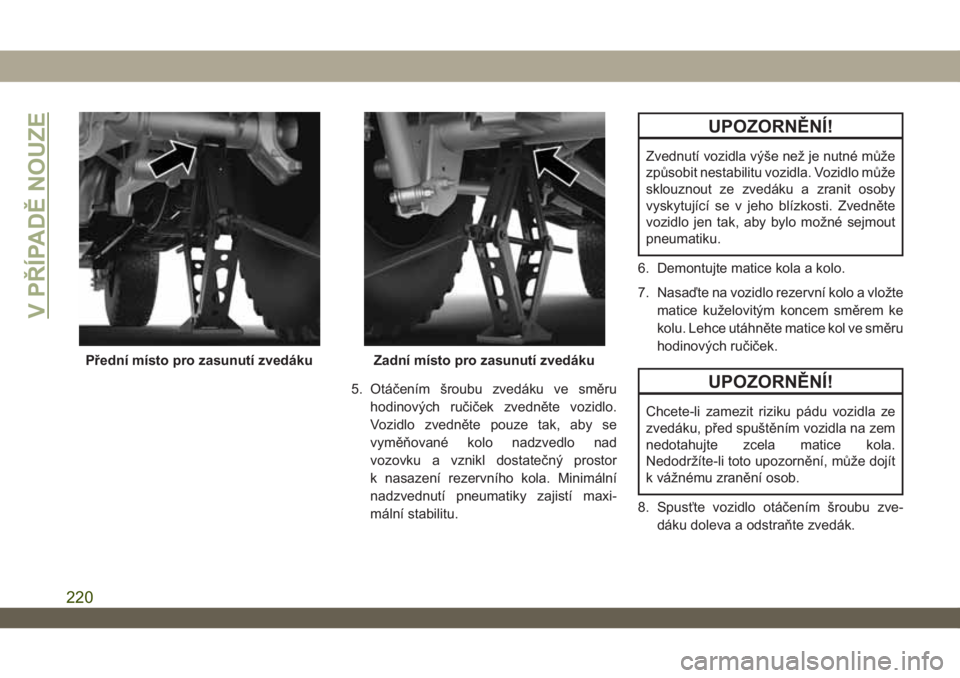

Přední místo pro zasunutí zvedákuZadní místo pro zasunutí zvedáku
V PŘÍPADĚ NOUZE
220

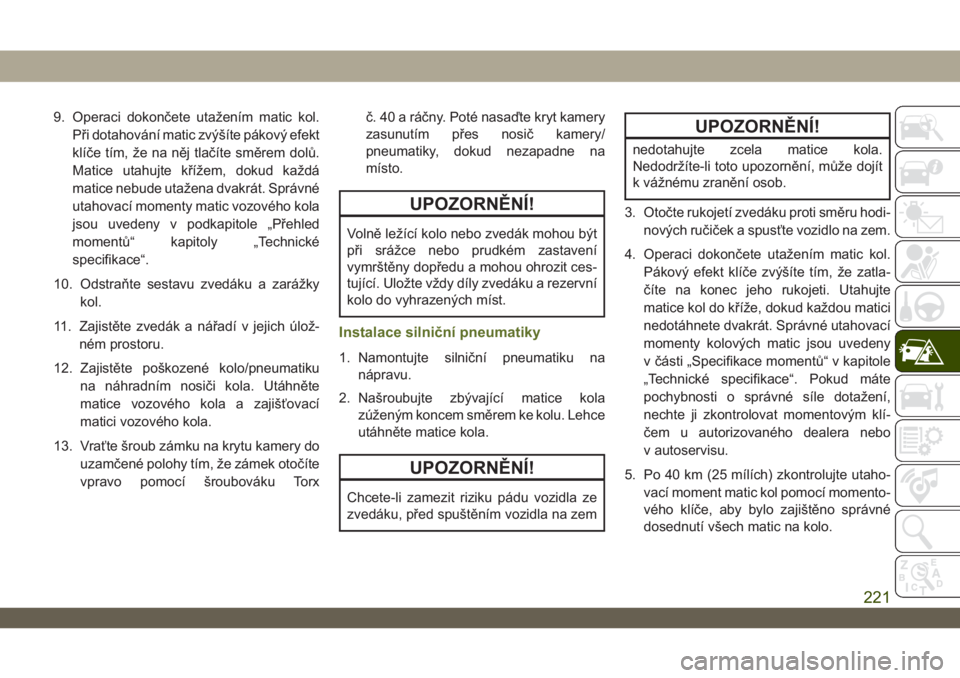

9. Operaci dokončete utažením matic kol.
Při dotahování matic zvýšíte pákový efekt
klíče tím, že na něj tlačíte směrem dolů.
Matice utahujte křížem, dokud každá
matice nebude utažena dvakrát. Správné
utahovací momenty matic vozového kola
jsou uvedeny v podkapitole „Přehled
momentů“ kapitoly „Technické
specifikace“.
10. Odstraňte sestavu zvedáku a zarážky
kol.
11. Zajistěte zvedák a nářadí v jejich úlož-
ném prostoru.
12. Zajistěte poškozené kolo/pneumatiku
na náhradním nosiči kola. Utáhněte
matice vozového kola a zajišťovací
matici vozového kola.
13. Vraťte šroub zámku na krytu kamery do
uzamčené polohy tím, že zámek otočíte
vpravo pomocí šroubováku Torxč. 40 a ráčny. Poté nasaďte kryt kamery
zasunutím přes nosič kamery/
pneumatiky, dokud nezapadne na
místo.
UPOZORNĚNÍ!
Volně ležící kolo nebo zvedák mohou být
při srážce nebo prudkém zastavení
vymrštěny dopředu a mohou ohrozit ces-
tující. Uložte vždy díly zvedáku a rezervní
kolo do vyhrazených míst.
Instalace silniční pneumatiky
1. Namontujte silniční pneumatiku na
nápravu.
2. Našroubujte zbývající matice kola
zúženým koncem směrem ke kolu. Lehce
utáhněte matice kola.
UPOZORNĚNÍ!
Chcete-li zamezit riziku pádu vozidla ze
zvedáku, před spuštěním vozidla na zem
UPOZORNĚNÍ!
nedotahujte zcela matice kola.
Nedodržíte-li toto upozornění, může dojít
k vážnému zranění osob.
3. Otočte rukojetí zvedáku proti směru hodi-
nových ručiček a spusťte vozidlo na zem.
4. Operaci dokončete utažením matic kol.
Pákový efekt klíče zvýšíte tím, že zatla-
číte na konec jeho rukojeti. Utahujte
matice kol do kříže, dokud každou matici
nedotáhnete dvakrát. Správné utahovací
momenty kolových matic jsou uvedeny
v části „Specifikace momentů“ v kapitole
„Technické specifikace“. Pokud máte
pochybnosti o správné síle dotažení,
nechte ji zkontrolovat momentovým klí-
čem u autorizovaného dealera nebo
v autoservisu.
5. Po 40 km (25 mílích) zkontrolujte utaho-
vací moment matic kol pomocí momento-
vého klíče, aby bylo zajištěno správné
dosednutí všech matic na kolo.
221

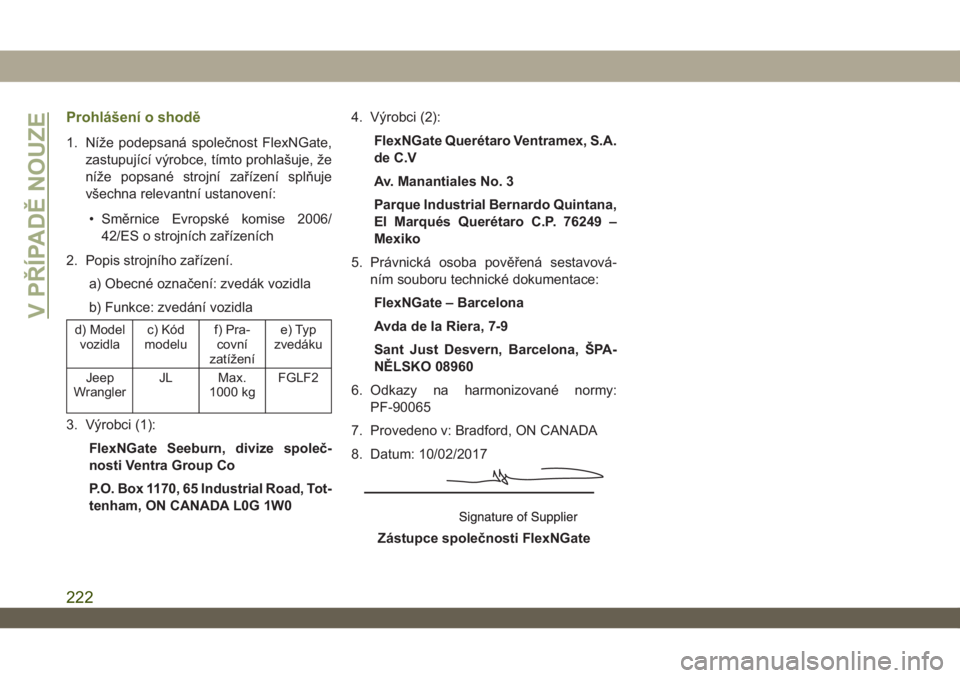

Prohlášení o shodě
1. Níže podepsaná společnost FlexNGate,
zastupující výrobce, tímto prohlašuje, že
níže popsané strojní zařízení splňuje
všechna relevantní ustanovení:
• Směrnice Evropské komise 2006/
42/ES o strojních zařízeních
2. Popis strojního zařízení.
a) Obecné označení: zvedák vozidla
b) Funkce: zvedání vozidla
d) Model
vozidlac) Kód
modeluf) Pra-
covní
zatíženíe) Typ
zvedáku
Jeep
WranglerJL Max.
1000 kgFGLF2
3. Výrobci (1):
FlexNGate Seeburn, divize společ-
nosti Ventra Group Co
P.O. Box 1170, 65 Industrial Road, Tot-
tenham, ON CANADA L0G 1W04. Výrobci (2):
FlexNGate Querétaro Ventramex, S.A.
de C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana,
El Marqués Querétaro C.P. 76249 –
Mexiko
5. Právnická osoba pověřená sestavová-
ním souboru technické dokumentace:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, ŠPA-
NĚLSKO 08960
6. Odkazy na harmonizované normy:
PF-90065
7. Provedeno v: Bradford, ON CANADA
8. Datum: 10/02/2017
Zástupce společnosti FlexNGate
V PŘÍPADĚ NOUZE
222

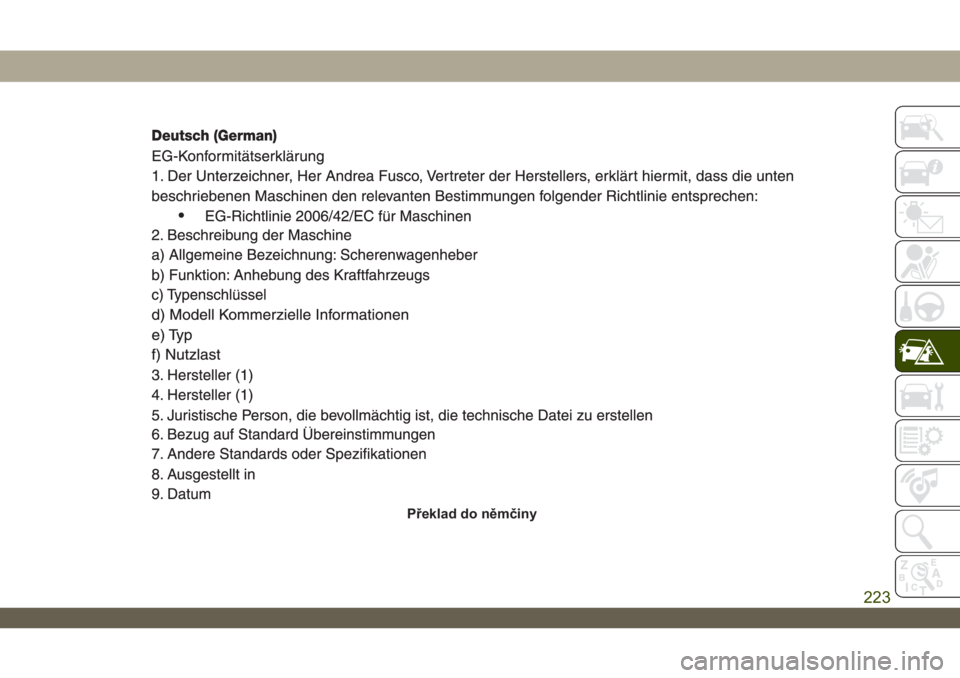

Překlad do němčiny
223

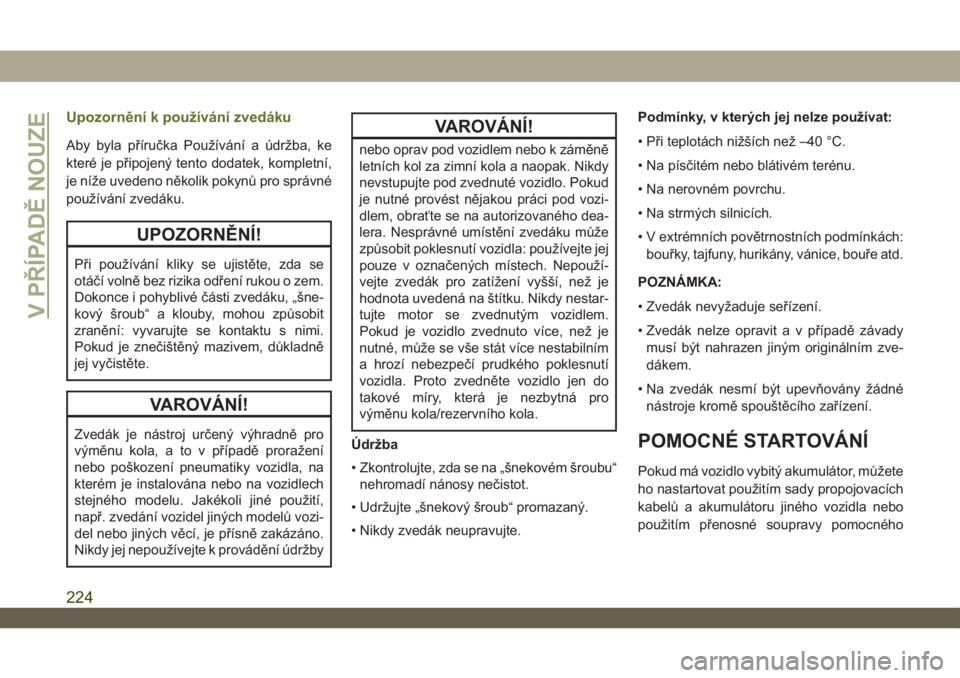

Upozornění k používání zvedáku
Aby byla příručka Používání a údržba, ke
které je připojený tento dodatek, kompletní,
je níže uvedeno několik pokynů pro správné
používání zvedáku.
UPOZORNĚNÍ!
Při používání kliky se ujistěte, zda se
otáčí volně bez rizika odření rukou o zem.
Dokonce i pohyblivé části zvedáku, „šne-
kový šroub“ a klouby, mohou způsobit
zranění: vyvarujte se kontaktu s nimi.
Pokud je znečištěný mazivem, důkladně
jej vyčistěte.
VAROVÁNÍ!
Zvedák je nástroj určený výhradně pro
výměnu kola, a to v případě proražení
nebo poškození pneumatiky vozidla, na
kterém je instalována nebo na vozidlech
stejného modelu. Jakékoli jiné použití,
např. zvedání vozidel jiných modelů vozi-
del nebo jiných věcí, je přísně zakázáno.
Nikdy jej nepoužívejte k provádění údržby
VAROVÁNÍ!
nebo oprav pod vozidlem nebo k záměně
letních kol za zimní kola a naopak. Nikdy
nevstupujte pod zvednuté vozidlo. Pokud
je nutné provést nějakou práci pod vozi-
dlem, obraťte se na autorizovaného dea-
lera. Nesprávné umístění zvedáku může
způsobit poklesnutí vozidla: používejte jej
pouze v označených místech. Nepouží-
vejte zvedák pro zatížení vyšší, než je
hodnota uvedená na štítku. Nikdy nestar-
tujte motor se zvednutým vozidlem.
Pokud je vozidlo zvednuto více, než je
nutné, může se vše stát více nestabilním
a hrozí nebezpečí prudkého poklesnutí
vozidla. Proto zvedněte vozidlo jen do
takové míry, která je nezbytná pro
výměnu kola/rezervního kola.
Údržba
• Zkontrolujte, zda se na „šnekovém šroubu“
nehromadí nánosy nečistot.
• Udržujte „šnekový šroub“ promazaný.
• Nikdy zvedák neupravujte.Podmínky, v kterých jej nelze používat:
• Při teplotách nižších než –40 °C.
• Na písčitém nebo blátivém terénu.
• Na nerovném povrchu.
• Na strmých silnicích.
• V extrémních povětrnostních podmínkách:
bouřky, tajfuny, hurikány, vánice, bouře atd.
POZNÁMKA:
• Zvedák nevyžaduje seřízení.
• Zvedák nelze opravit a v případě závady
musí být nahrazen jiným originálním zve-
dákem.
• Na zvedák nesmí být upevňovány žádné
nástroje kromě spouštěcího zařízení.
POMOCNÉ STARTOVÁNÍ
Pokud má vozidlo vybitý akumulátor, můžete
ho nastartovat použitím sady propojovacích
kabelů a akumulátoru jiného vozidla nebo
použitím přenosné soupravy pomocného
V PŘÍPADĚ NOUZE
224

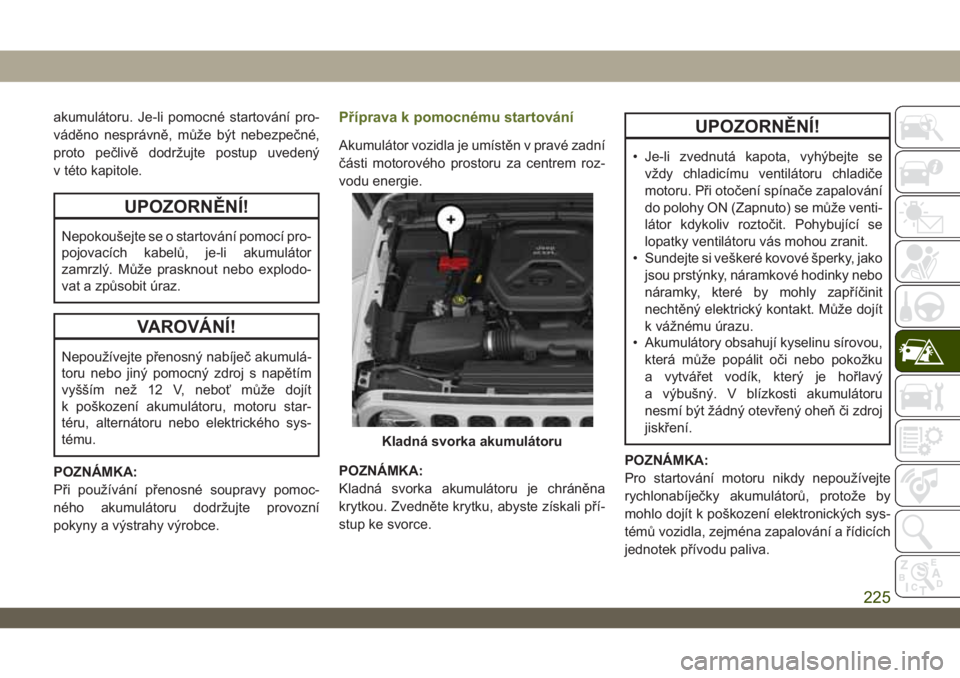

akumulátoru. Je-li pomocné startování pro-
váděno nesprávně, může být nebezpečné,
proto pečlivě dodržujte postup uvedený
v této kapitole.
UPOZORNĚNÍ!
Nepokoušejte se o startování pomocí pro-
pojovacích kabelů, je-li akumulátor
zamrzlý. Může prasknout nebo explodo-
vat a způsobit úraz.
VAROVÁNÍ!
Nepoužívejte přenosný nabíječ akumulá-
toru nebo jiný pomocný zdroj s napětím
vyšším než 12 V, neboť může dojít
k poškození akumulátoru, motoru star-
téru, alternátoru nebo elektrického sys-
tému.
POZNÁMKA:
Při používání přenosné soupravy pomoc-
ného akumulátoru dodržujte provozní
pokyny a výstrahy výrobce.
Příprava k pomocnému startování
Akumulátor vozidla je umístěn v pravé zadní
části motorového prostoru za centrem roz-
vodu energie.
POZNÁMKA:
Kladná svorka akumulátoru je chráněna
krytkou. Zvedněte krytku, abyste získali pří-
stup ke svorce.
UPOZORNĚNÍ!
• Je-li zvednutá kapota, vyhýbejte se
vždy chladicímu ventilátoru chladiče
motoru. Při otočení spínače zapalování
do polohy ON (Zapnuto) se může venti-
látor kdykoliv roztočit. Pohybující se
lopatky ventilátoru vás mohou zranit.
• Sundejte si veškeré kovové šperky, jako
jsou prstýnky, náramkové hodinky nebo
náramky, které by mohly zapříčinit
nechtěný elektrický kontakt. Může dojít
k vážnému úrazu.
• Akumulátory obsahují kyselinu sírovou,
která může popálit oči nebo pokožku
a vytvářet vodík, který je hořlavý
a výbušný. V blízkosti akumulátoru
nesmí být žádný otevřený oheň či zdroj
jiskření.
POZNÁMKA:
Pro startování motoru nikdy nepoužívejte
rychlonabíječky akumulátorů, protože by
mohlo dojít k poškození elektronických sys-
témů vozidla, zejména zapalování a řídicích
jednotek přívodu paliva.
Kladná svorka akumulátoru
225

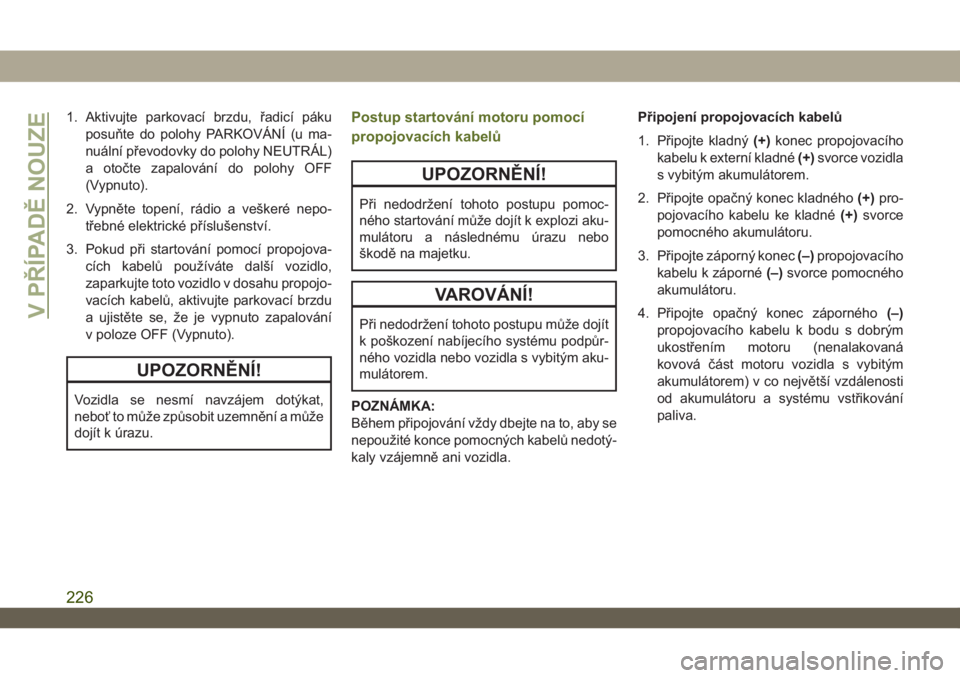

1. Aktivujte parkovací brzdu, řadicí páku
posuňte do polohy PARKOVÁNÍ (u ma-
nuální převodovky do polohy NEUTRÁL)
a otočte zapalování do polohy OFF
(Vypnuto).
2. Vypněte topení, rádio a veškeré nepo-
třebné elektrické příslušenství.
3. Pokud při startování pomocí propojova-
cích kabelů používáte další vozidlo,
zaparkujte toto vozidlo v dosahu propojo-
vacích kabelů, aktivujte parkovací brzdu
a ujistěte se, že je vypnuto zapalování
v poloze OFF (Vypnuto).
UPOZORNĚNÍ!
Vozidla se nesmí navzájem dotýkat,
neboť to může způsobit uzemnění a může
dojít k úrazu.
Postup startování motoru pomocí
propojovacích kabelů
UPOZORNĚNÍ!
Při nedodržení tohoto postupu pomoc-
ného startování může dojít k explozi aku-
mulátoru a následnému úrazu nebo
škodě na majetku.
VAROVÁNÍ!
Při nedodržení tohoto postupu může dojít
k poškození nabíjecího systému podpůr-
ného vozidla nebo vozidla s vybitým aku-
mulátorem.
POZNÁMKA:
Během připojování vždy dbejte na to, aby se
nepoužité konce pomocných kabelů nedotý-
kaly vzájemně ani vozidla.Připojení propojovacích kabelů
1. Připojte kladný(+)konec propojovacího
kabelu k externí kladné(+)svorce vozidla
s vybitým akumulátorem.
2. Připojte opačný konec kladného(+)pro-
pojovacího kabelu ke kladné(+)svorce
pomocného akumulátoru.
3. Připojte záporný konec(–)propojovacího
kabelu k záporné(–)svorce pomocného
akumulátoru.
4. Připojte opačný konec záporného(–)
propojovacího kabelu k bodu s dobrým
ukostřením motoru (nenalakovaná
kovová část motoru vozidla s vybitým
akumulátorem) v co největší vzdálenosti
od akumulátoru a systému vstřikování
paliva.V PŘÍPADĚ NOUZE
226

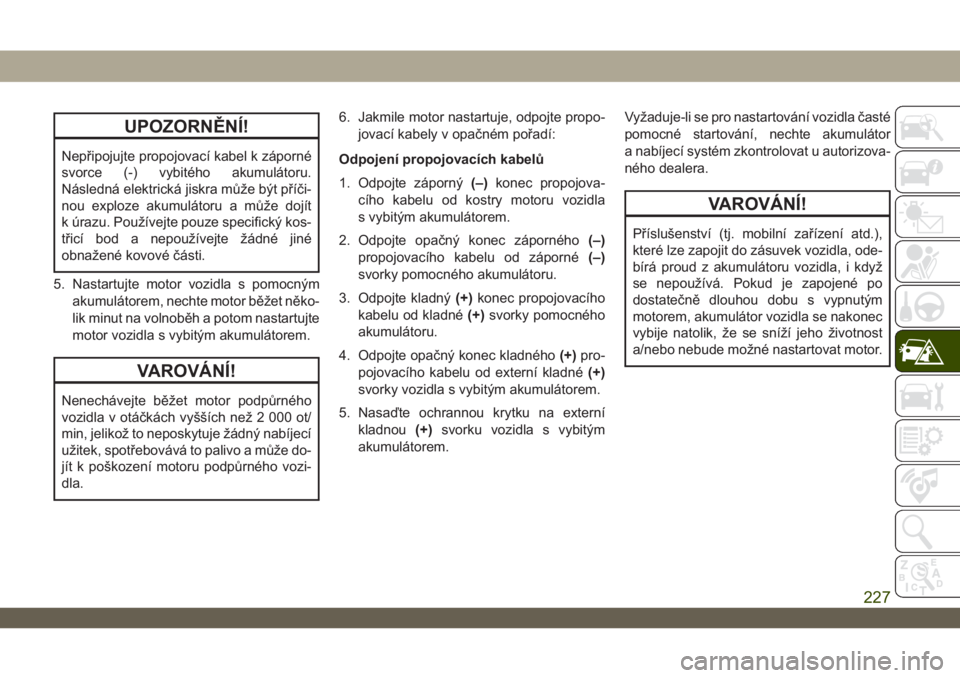

UPOZORNĚNÍ!
Nepřipojujte propojovací kabel k záporné
svorce (-) vybitého akumulátoru.
Následná elektrická jiskra může být příči-
nou exploze akumulátoru a může dojít
k úrazu. Používejte pouze specifický kos-
třicí bod a nepoužívejte žádné jiné
obnažené kovové části.
5. Nastartujte motor vozidla s pomocným
akumulátorem, nechte motor běžet něko-
lik minut na volnoběh a potom nastartujte
motor vozidla s vybitým akumulátorem.
VAROVÁNÍ!
Nenechávejte běžet motor podpůrného
vozidla v otáčkách vyšších než 2 000 ot/
min, jelikož to neposkytuje žádný nabíjecí
užitek, spotřebovává to palivo a může do-
jít k poškození motoru podpůrného vozi-
dla.6. Jakmile motor nastartuje, odpojte propo-
jovací kabely v opačném pořadí:
Odpojení propojovacích kabelů
1. Odpojte záporný(–)konec propojova-
cího kabelu od kostry motoru vozidla
s vybitým akumulátorem.
2. Odpojte opačný konec záporného(–)
propojovacího kabelu od záporné(–)
svorky pomocného akumulátoru.
3. Odpojte kladný(+)konec propojovacího
kabelu od kladné(+)svorky pomocného
akumulátoru.
4. Odpojte opačný konec kladného(+)pro-
pojovacího kabelu od externí kladné(+)
svorky vozidla s vybitým akumulátorem.
5. Nasaďte ochrannou krytku na externí
kladnou(+)svorku vozidla s vybitým
akumulátorem.Vyžaduje-li se pro nastartování vozidla časté
pomocné startování, nechte akumulátor
a nabíjecí systém zkontrolovat u autorizova-
ného dealera.
VAROVÁNÍ!
Příslušenství (tj. mobilní zařízení atd.),
které lze zapojit do zásuvek vozidla, ode-
bírá proud z akumulátoru vozidla, i když
se nepoužívá. Pokud je zapojené po
dostatečně dlouhou dobu s vypnutým
motorem, akumulátor vozidla se nakonec
vybije natolik, že se sníží jeho životnost
a/nebo nebude možné nastartovat motor.
227

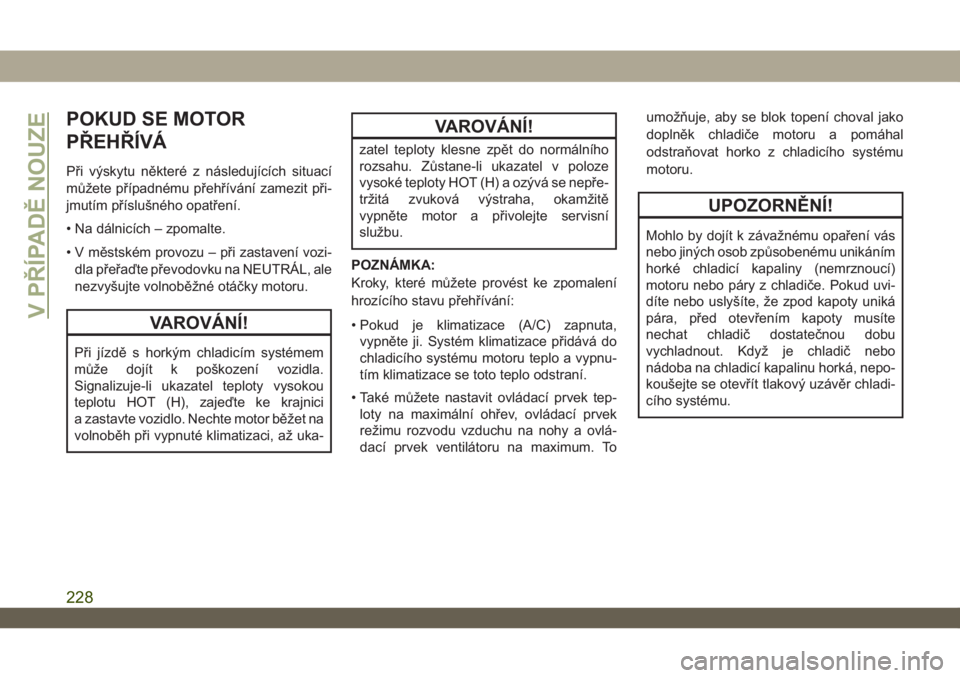

POKUD SE MOTOR
PŘEHŘÍVÁ
Při výskytu některé z následujících situací
můžete případnému přehřívání zamezit při-
jmutím příslušného opatření.
• Na dálnicích – zpomalte.
• V městském provozu – při zastavení vozi-
dla přeřaďte převodovku na NEUTRÁL, ale
nezvyšujte volnoběžné otáčky motoru.
VAROVÁNÍ!
Při jízdě s horkým chladicím systémem
může dojít k poškození vozidla.
Signalizuje-li ukazatel teploty vysokou
teplotu HOT (H), zajeďte ke krajnici
a zastavte vozidlo. Nechte motor běžet na
volnoběh při vypnuté klimatizaci, až uka-
VAROVÁNÍ!
zatel teploty klesne zpět do normálního
rozsahu. Zůstane-li ukazatel v poloze
vysoké teploty HOT (H) a ozývá se nepře-
tržitá zvuková výstraha, okamžitě
vypněte motor a přivolejte servisní
službu.
POZNÁMKA:
Kroky, které můžete provést ke zpomalení
hrozícího stavu přehřívání:
• Pokud je klimatizace (A/C) zapnuta,
vypněte ji. Systém klimatizace přidává do
chladicího systému motoru teplo a vypnu-
tím klimatizace se toto teplo odstraní.
• Také můžete nastavit ovládací prvek tep-
loty na maximální ohřev, ovládací prvek
režimu rozvodu vzduchu na nohy a ovlá-
dací prvek ventilátoru na maximum. Toumožňuje, aby se blok topení choval jako
doplněk chladiče motoru a pomáhal
odstraňovat horko z chladicího systému
motoru.
UPOZORNĚNÍ!
Mohlo by dojít k závažnému opaření vás
nebo jiných osob způsobenému unikáním
horké chladicí kapaliny (nemrznoucí)
motoru nebo páry z chladiče. Pokud uvi-
díte nebo uslyšíte, že zpod kapoty uniká
pára, před otevřením kapoty musíte
nechat chladič dostatečnou dobu
vychladnout. Když je chladič nebo
nádoba na chladicí kapalinu horká, nepo-
koušejte se otevřít tlakový uzávěr chladi-
cího systému.
V PŘÍPADĚ NOUZE
228
