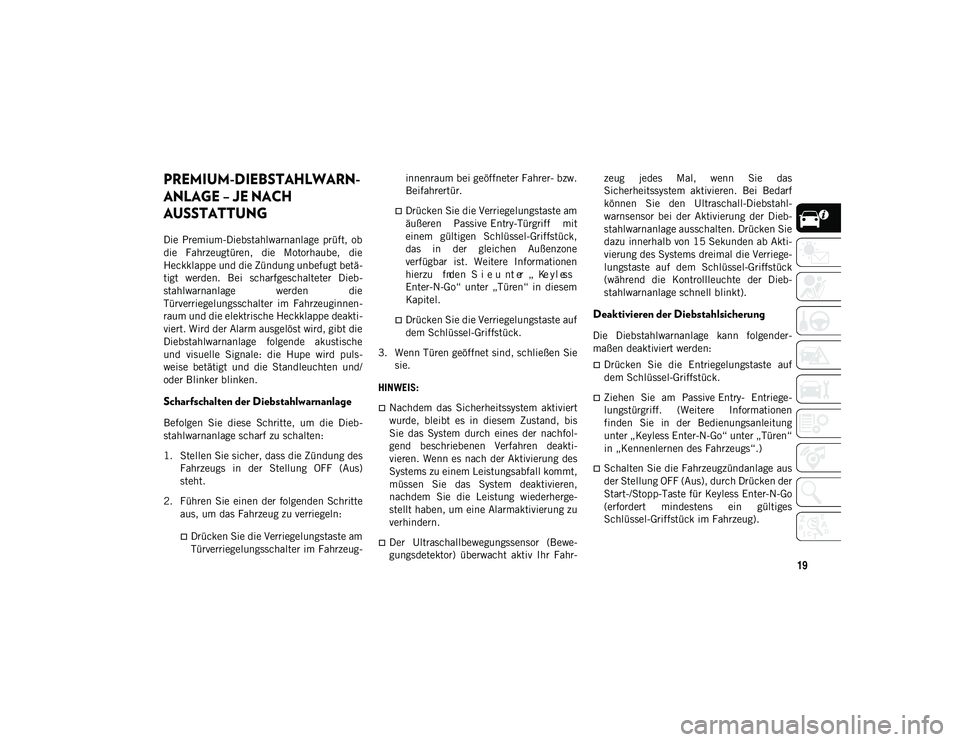

Page 21 of 366
19
PREMIUM-DIEBSTAHLWARN-
ANLAGE – JE NACH
AUSSTATTUNG
Die Premium-Diebstahlwarnanlage prüft, ob
die Fahrzeugtüren, die Motorhaube, die
Heckklappe und die Zündung unbefugt betä-
tigt werden. Bei scharfgeschalteter Dieb-
stahlwarnanlage werden die
Türverriegelungsschalter im Fahrzeuginnen-
raum und die elektrische Heckklappe deakti-
viert. Wird der Alarm ausgelöst wird, gibt die
Diebstahlwarnanlage folgende akustische
und visuelle Signale: die Hupe wird puls-
weise betätigt und die Standleuchten und/
oder Blinker blinken.
Scharfschalten der Diebstahlwarnanlage
Befolgen Sie diese Schritte, um die Dieb-
stahlwarnanlage scharf zu schalten:
1. Stellen Sie sicher, dass die Zündung desFahrzeugs in der Stellung OFF (Aus)
steht.
2. Führen Sie einen der folgenden Schritte aus, um das Fahrzeug zu verriegeln:
Drücken Sie die Verriegelungstaste am
Türverriegelungsschalter im Fahrzeug- innenraum bei geöffneter Fahrer- bzw.
Beifahrertür.
Drücken Sie die Verriegelungstaste am
äußeren Passive Entry-Türgriff mit
einem gültigen Schlüssel-Griffstück,
das in der gleichen Außenzone
verfügbar ist. Weitere Informationen
hierzu f
nde
n S i e u nt er „ Ke y l es
s
Ent
er-N-Go“ unter „Türen“ in diesem
Kapitel.
Drücken Sie die Verriegelungstaste auf
dem Schlüssel-Griffstück.
3. Wenn Türen geöffnet sind, schließen Sie sie.
HINWEIS:
Nachdem das Sicherheitssystem aktiviert
wurde, bleibt es in diesem Zustand, bis
Sie das System durch eines der nachfol-
gend beschriebenen Verfahren deakti-
vieren. Wenn es nach der Aktivierung des
Systems zu einem Leistungsabfall kommt,
müssen Sie das System deaktivieren,
nachdem Sie die Leistung wiederherge-
stellt haben, um eine Alarmaktivierung zu
verhindern.
Der Ultraschallbewegungssensor (Bewe-
gungsdetektor) überwacht aktiv Ihr Fahr- zeug jedes Mal, wenn Sie das
Sicherheitssystem aktivieren. Bei Bedarf
können Sie den Ultraschall-Diebstahl-
warnsensor bei der Aktivierung der Dieb-
stahlwarnanlage ausschalten. Drücken Sie
dazu innerhalb von 15 Sekunden ab Akti-
vierung des Systems dreimal die Verriege-
lungstaste auf dem Schlüssel-Griffstück
(während die Kontrollleuchte der Dieb-
stahlwarnanlage schnell blinkt).
Deaktivieren der Diebstahlsicherung
Die Diebstahlwarnanlage kann folgender-
maßen deaktiviert werden:
Drücken Sie die Entriegelungstaste auf
dem Schlüssel-Griffstück.
Ziehen Sie am Passive Entry- Entriege-
lungstürgriff. (Weitere Informationen
finden Sie in der Bedienungsanleitung
unter „Keyless Enter-N-Go“ unter „Türen“
in „Kennenlernen des Fahrzeugs“.)
Schalten Sie die Fahrzeugzündanlage aus
der Stellung OFF (Aus), durch Drücken der
Start-/Stopp-Taste für Keyless Enter-N-Go
(erfordert mindestens ein gültiges
Schlüssel-Griffstück im Fahrzeug).
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 19
Page 22 of 366
KENNENLERNEN IHRES FAHRZEUGS
20

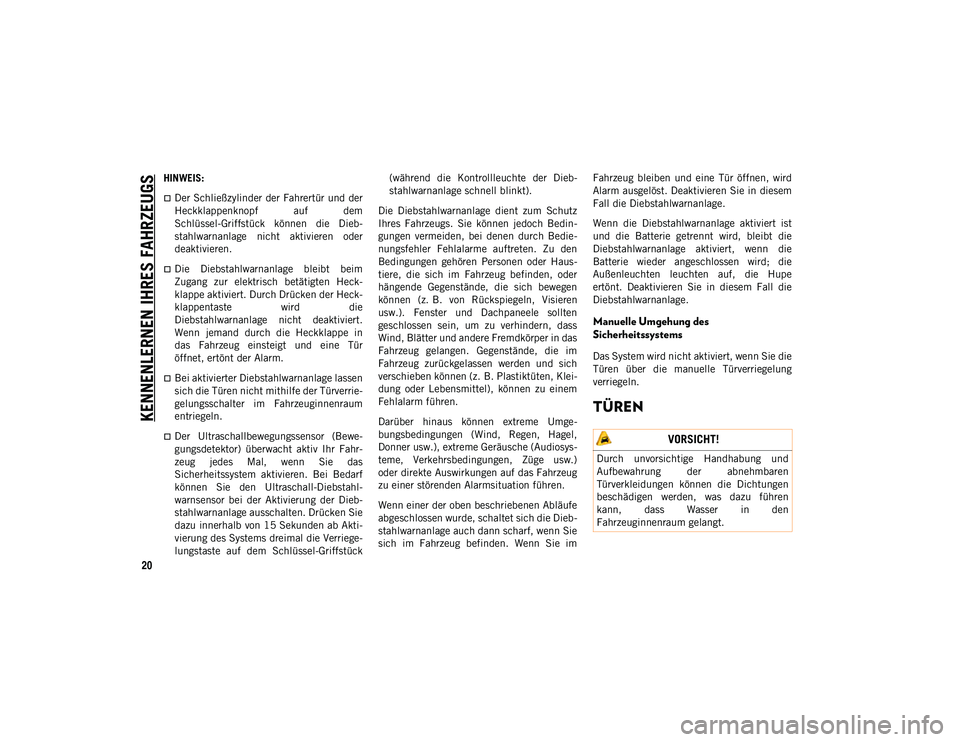

HINWEIS:
Der Schließzylinder der Fahrertür und der
Heckklappenknopf auf dem
Schlüssel-Griffstück können die Dieb-
stahlwarnanlage nicht aktivieren oder
deaktivieren.
Die Diebstahlwarnanlage bleibt beim
Zugang zur elektrisch betätigten Heck-
klappe aktiviert. Durch Drücken der Heck-
klappentaste wird die
Diebstahlwarnanlage nicht deaktiviert.
Wenn jemand durch die Heckklappe in
das Fahrzeug einsteigt und eine Tür
öffnet, ertönt der Alarm.
Bei aktivierter Diebstahlwarnanlage lassen
sich die Türen nicht mithilfe der Türverrie-
gelungsschalter im Fahrzeuginnenraum
entriegeln.
Der Ultraschallbewegungssensor (Bewe-
gungsdetektor) überwacht aktiv Ihr Fahr-
zeug jedes Mal, wenn Sie das
Sicherheitssystem aktivieren. Bei Bedarf
können Sie den Ultraschall-Diebstahl-
warnsensor bei der Aktivierung der Dieb-
stahlwarnanlage ausschalten. Drücken Sie
dazu innerhalb von 15 Sekunden ab Akti-
vierung des Systems dreimal die Verriege-
lungstaste auf dem Schlüssel-Griffstück(während die Kontrollleuchte der Dieb-
stahlwarnanlage schnell blinkt).
Die Diebstahlwarnanlage dient zum Schutz
Ihres Fahrzeugs. Sie können jedoch Bedin-
gungen vermeiden, bei denen durch Bedie-
nungsfehler Fehlalarme auftreten. Zu den
Bedingungen gehören Personen oder Haus-
tiere, die sich im Fahrzeug befinden, oder
hängende Gegenstände, die sich bewegen
können (z. B. von Rückspiegeln, Visieren
usw.). Fenster und Dachpaneele sollten
geschlossen sein, um zu verhindern, dass
Wind, Blätter und andere Fremdkörper in das
Fahrzeug gelangen. Gegenstände, die im
Fahrzeug zurückgelassen werden und sich
verschieben können (z. B. Plastiktüten, Klei-
dung oder Lebensmittel), können zu einem
Fehlalarm führen.
Darüber hinaus können extreme Umge-
bungsbedingungen (Wind, Regen, Hagel,
Donner usw.), extreme Geräusche (Audiosys-
teme, Verkehrsbedingungen, Züge usw.)
oder direkte Auswirkungen auf das Fahrzeug
zu einer störenden Alarmsituation führen.
Wenn einer der oben beschriebenen Abläufe
abgeschlossen wurde, schaltet sich die Dieb-
stahlwarnanlage auch dann scharf, wenn Sie
sich im Fahrzeug befinden. Wenn Sie im Fahrzeug bleiben und eine Tür öffnen, wird
Alarm ausgelöst. Deaktivieren Sie in diesem
Fall die Diebstahlwarnanlage.
Wenn die Diebstahlwarnanlage aktiviert ist
und die Batterie getrennt wird, bleibt die
Diebstahlwarnanlage aktiviert, wenn die
Batterie wieder angeschlossen wird; die
Außenleuchten leuchten auf, die Hupe
ertönt. Deaktivieren Sie in diesem Fall die
Diebstahlwarnanlage.
Manuelle Umgehung des
Sicherheitssystems
Das System wird nicht aktiviert, wenn Sie die
Türen über die manuelle Türverriegelung
verriegeln.
TÜREN
VORSICHT!
Durch unvorsichtige Handhabung und
Aufbewahrung der abnehmbaren
Türverkleidungen können die Dichtungen
beschädigen werden, was dazu führen
kann, dass Wasser in den
Fahrzeuginnenraum gelangt.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 20

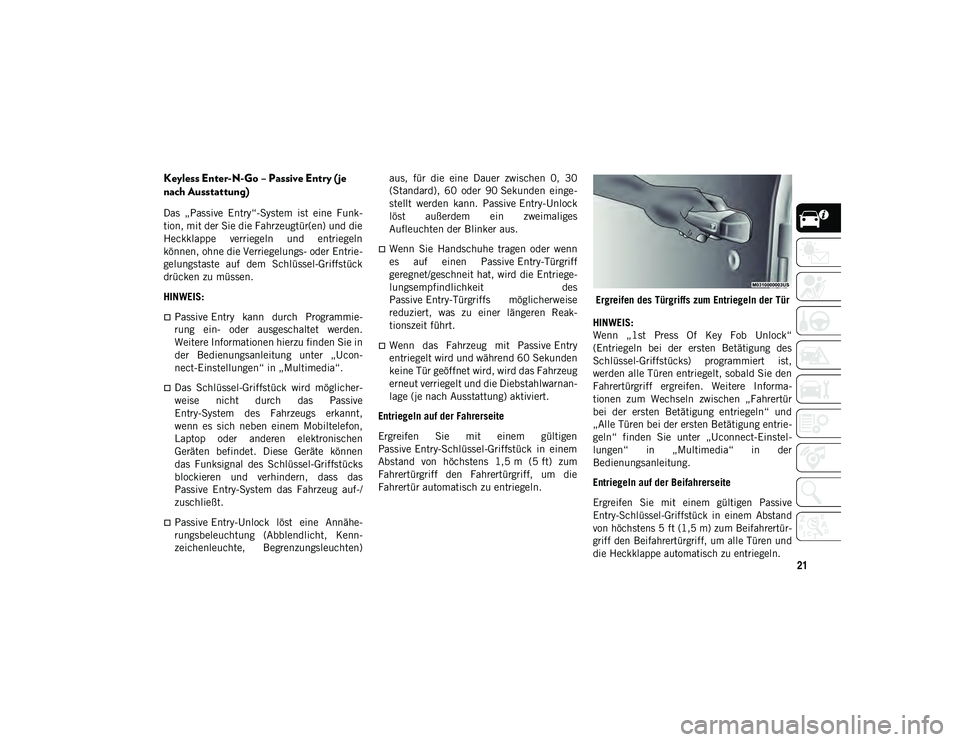

Page 23 of 366
21
Keyless Enter-N-Go – Passive Entry (je
nach Ausstattung)
Das „Passive Entry“-System ist eine Funk-
tion, mit der Sie die Fahrzeugtür(en) und die
Heckklappe verriegeln und entriegeln
können, ohne die Verriegelungs- oder Entrie-
gelungstaste auf dem Schlüssel-Griffstück
drücken zu müssen.
HINWEIS:
Passive Entry kann durch Programmie-
rung ein- oder ausgeschaltet werden.
Weitere Informationen hierzu finden Sie in
der Bedienungsanleitung unter „Ucon-
nect-Einstellungen“ in „Multimedia“.
Das Schlüssel-Griffstück wird möglicher-
weise nicht durch das Passive
Entry-System des Fahrzeugs erkannt,
wenn es sich neben einem Mobiltelefon,
Laptop oder anderen elektronischen
Geräten befindet. Diese Geräte können
das Funksignal des Schlüssel-Griffstücks
blockieren und verhindern, dass das
Passive Entry-System das Fahrzeug auf-/
zuschließt.
Passive Entry-Unlock löst eine Annähe-
rungsbeleuchtung (Abblendlicht, Kenn-
zeichenleuchte, Begrenzungsleuchten)aus, für die eine Dauer zwischen 0, 30
(Standard), 60 oder 90 Sekunden einge-
stellt werden kann. Passive Entry-Unlock
löst außerdem ein zweimaliges
Aufleuchten der Blinker aus.
Wenn Sie Handschuhe tragen oder wenn
es auf einen Passive Entry-Türgriff
geregnet/geschneit hat, wird die Entriege-
lungsempfindlichkeit
des
Passive Entry-Türgriffs möglicherweise
reduziert, was zu einer längeren Reak-
tionszeit führt.
Wenn das Fahrzeug mit Passive Entry
entriegelt wird und während 60 Sekunden
keine Tür geöffnet wird, wird das Fahrzeug
erneut verriegelt und die Diebstahlwarnan-
lage (je nach Ausstattung) aktiviert.
Entriegeln auf der Fahrerseite
Ergreifen Sie mit einem gültigen
Passive Entry-Schlüssel-Griffstück in einem
Abstand von höchstens 1,5 m (5 ft) zum
Fahrertürgriff den Fahrertürgriff, um die
Fahrertür automatisch zu entriegeln. Ergreifen des Türgriffs zum Entriegeln der Tür
HINWEIS:
Wenn „1st Press Of Key Fob Unlock“
(Entriegeln bei der ersten Betätigung des
Schlüssel-Griffstücks) programmiert ist,
werden alle Türen entriegelt, sobald Sie den
Fahrertürgriff ergreifen. Weitere Informa-
tionen zum Wechseln zwischen „Fahrertür
bei der ersten Betätigung entriegeln“ und
„Alle Türen bei der ersten Betätigung entrie-
geln“ finden Sie unter „Uconnect-Einstel-
lungen“ in „Multimedia“ in der
Bedienungsanleitung.
Entriegeln auf der Beifahrerseite
Ergreifen Sie mit einem gültigen Passive
Entry-Schlüssel-Griffstück in einem Abstand
von höchstens 5 ft (1,5 m) zum Beifahrertür-
griff den Beifahrertürgriff, um alle Türen und
die Heckklappe automatisch zu entriegeln.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 21
Page 24 of 366
KENNENLERNEN IHRES FAHRZEUGS
22

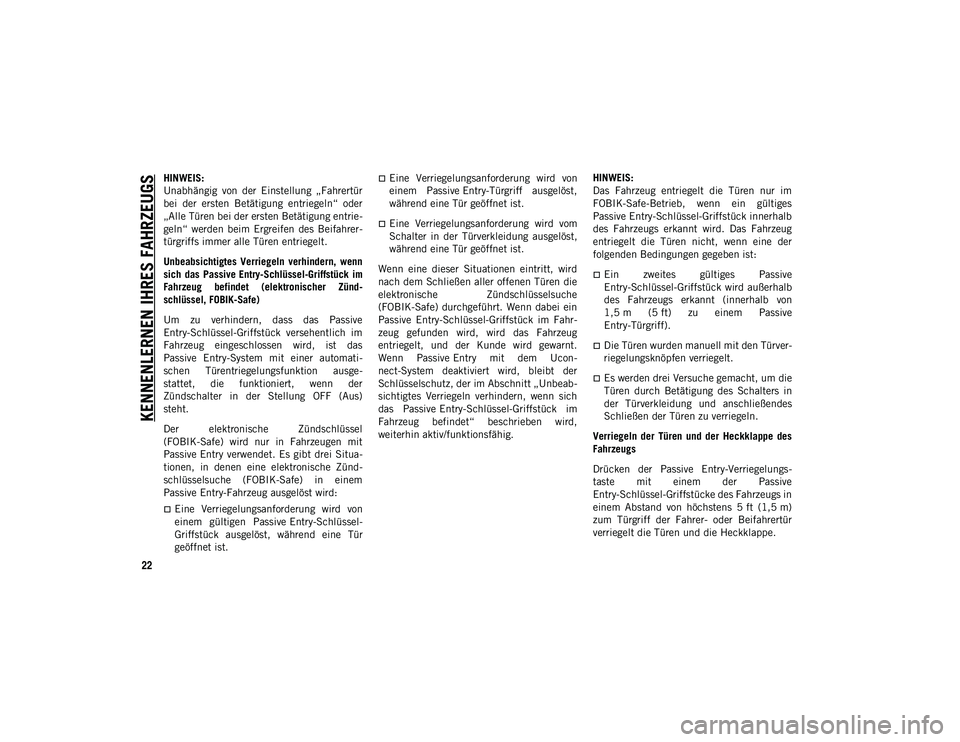

HINWEIS:
Unabhängig von der Einstellung „Fahrertür
bei der ersten Betätigung entriegeln“ oder
„Alle Türen bei der ersten Betätigung entrie-
geln“ werden beim Ergreifen des Beifahrer-
türgriffs immer alle Türen entriegelt.
Unbeabsichtigtes Verriegeln verhindern, wenn
sich das Passive Entry-Schlüssel-Griffstück im
Fahrzeug befindet (elektronischer Zünd-
schlüssel, FOBIK-Safe)
Um zu verhindern, dass das Passive
Entry-Schlüssel-Griffstück versehentlich im
Fahrzeug eingeschlossen wird, ist das
Passive Entry-System mit einer automati-
schen Türentriegelungsfunktion ausge-
stattet, die funktioniert, wenn der
Zündschalter in der Stellung OFF (Aus)
steht.
Der elektronische Zündschlüssel
(FOBIK-Safe) wird nur in Fahrzeugen mit
Passive Entry verwendet. Es gibt drei Situa-
tionen, in denen eine elektronische Zünd-
schlüsselsuche (FOBIK-Safe) in einem
Passive Entry-Fahrzeug ausgelöst wird:
Eine Verriegelungsanforderung wird von
einem gültigen Passive Entry-Schlüssel-
Griffstück ausgelöst, während eine Tür
geöffnet ist.
Eine Verriegelungsanforderung wird von
einem Passive Entry-Türgriff ausgelöst,
während eine Tür geöffnet ist.
Eine Verriegelungsanforderung wird vom
Schalter in der Türverkleidung ausgelöst,
während eine Tür geöffnet ist.
Wenn eine dieser Situationen eintritt, wird
nach dem Schließen aller offenen Türen die
elektronische Zündschlüsselsuche
(FOBIK-Safe) durchgeführt. Wenn dabei ein
Passive Entry-Schlüssel-Griffstück im Fahr-
zeug gefunden wird, wird das Fahrzeug
entriegelt, und der Kunde wird gewarnt.
Wenn Passive Entry mit dem Ucon-
nect-System deaktiviert wird, bleibt der
Schlüsselschutz, der im Abschnitt „Unbeab-
sichtigtes Verriegeln verhindern, wenn sich
das Passive Entry-Schlüssel-Griffstück im
Fahrzeug befindet“ beschrieben wird,
weiterhin aktiv/funktionsfähig. HINWEIS:
Das Fahrzeug entriegelt die Türen nur im
FOBIK-Safe-Betrieb, wenn ein gültiges
Passive Entry-Schlüssel-Griffstück innerhalb
des Fahrzeugs erkannt wird. Das Fahrzeug
entriegelt die Türen nicht, wenn eine der
folgenden Bedingungen gegeben ist:
Ein zweites gültiges Passive
Entry-Schlüssel-Griffstück wird außerhalb
des Fahrzeugs erkannt (innerhalb von
1,5 m (5 ft) zu einem Passive
Entry-Türgriff).
Die Türen wurden manuell mit den Türver-
riegelungsknöpfen verriegelt.
Es werden drei Versuche gemacht, um die
Türen durch Betätigung des Schalters in
der Türverkleidung und anschließendes
Schließen der Türen zu verriegeln.
Verriegeln der Türen und der Heckklappe des
Fahrzeugs
Drücken der Passive Entry-Verriegelungs-
taste mit einem der Passive
Entry-Schlüssel-Griffstücke des Fahrzeugs in
einem Abstand von höchstens 5 ft (1,5 m)
zum Türgriff der Fahrer- oder Beifahrertür
verriegelt die Türen und die Heckklappe.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 22
Page 25 of 366
23

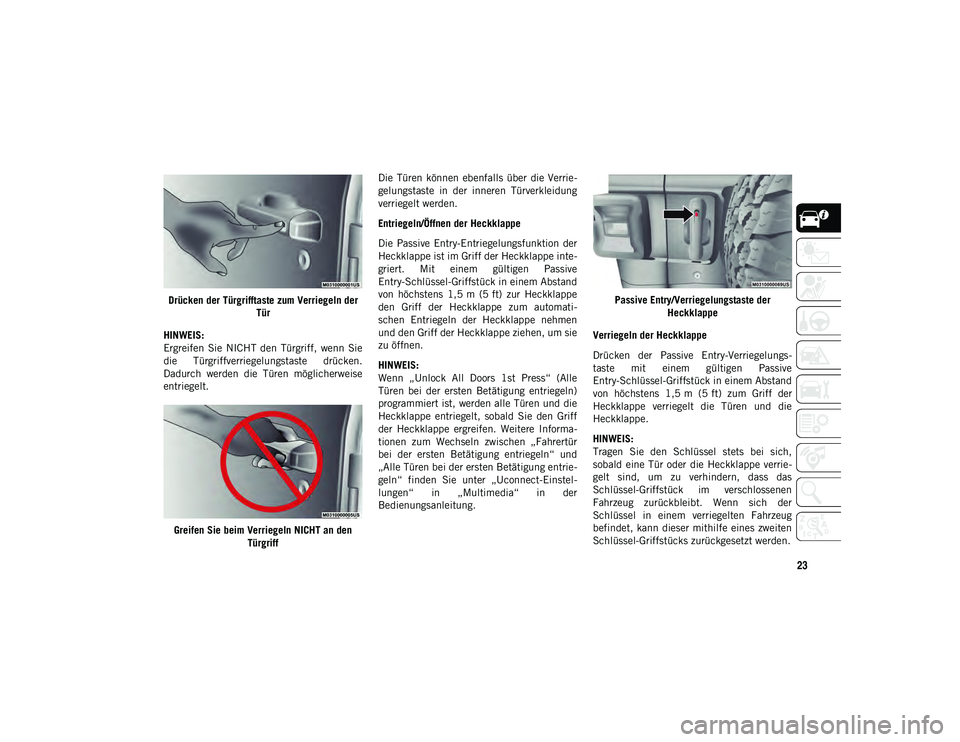

Drücken der Türgrifftaste zum Verriegeln der Tür
HINWEIS:
Ergreifen Sie NICHT den Türgriff, wenn Sie
die Türgriffverriegelungstaste drücken.
Dadurch werden die Türen möglicherweise
entriegelt.
Greifen Sie beim Verriegeln NICHT an den Türgriff Die Türen können ebenfalls über die Verrie-
gelungstaste in der inneren Türverkleidung
verriegelt werden.
Entriegeln/Öffnen der Heckklappe
Die Passive Entry-Entriegelungsfunktion der
Heckklappe ist im Griff der Heckklappe inte-
griert. Mit einem gültigen Passive
Entry-Schlüssel-Griffstück in einem Abstand
von höchstens 1,5 m (5 ft) zur Heckklappe
den Griff der Heckklappe zum automati-
schen Entriegeln der Heckklappe nehmen
und den Griff der Heckklappe ziehen, um sie
zu öffnen.
HINWEIS:
Wenn „Unlock All Doors 1st Press“ (Alle
Türen bei der ersten Betätigung entriegeln)
programmiert ist, werden alle Türen und die
Heckklappe entriegelt, sobald Sie den Griff
der Heckklappe ergreifen. Weitere Informa-
tionen zum Wechseln zwischen „Fahrertür
bei der ersten Betätigung entriegeln“ und
„Alle Türen bei der ersten Betätigung entrie-
geln“ finden Sie unter „Uconnect-Einstel-
lungen“ in „Multimedia“ in der
Bedienungsanleitung. Passive Entry/Verriegelungstaste der
Heckklappe
Verriegeln der Heckklappe
Drücken der Passive Entry-Verriegelungs-
taste mit einem gültigen Passive
Entry-Schlüssel-Griffstück in einem Abstand
von höchstens 1,5 m (5 ft) zum Griff der Heckklappe verriegelt die Türen und die
Heckklappe.
HINWEIS:
Tragen Sie den Schlüssel stets bei sich,
sobald eine Tür oder die Heckklappe verrie-
gelt sind, um zu verhindern, dass das
Schlüssel-Griffstück im verschlossenen
Fahrzeug zurückbleibt. Wenn sich der
Schlüssel in einem verriegelten Fahrzeug
befindet, kann dieser mithilfe eines zweiten
Schlüssel-Griffstücks zurückgesetzt werden.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 23
Page 26 of 366
KENNENLERNEN IHRES FAHRZEUGS
24

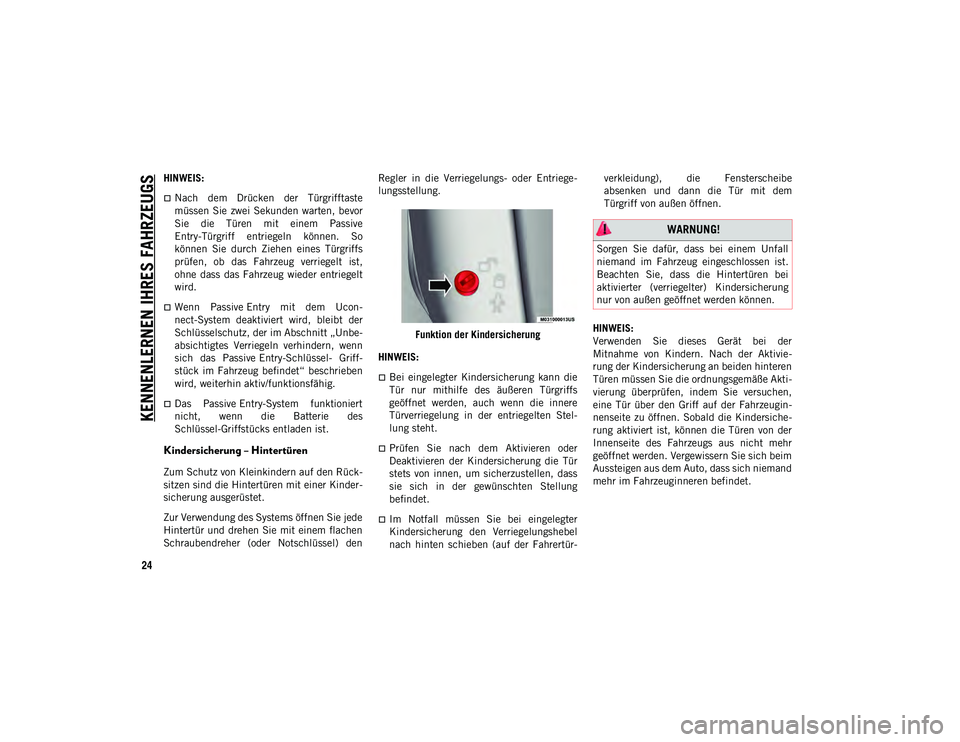

HINWEIS:
Nach dem Drücken der Türgrifftaste
müssen Sie zwei Sekunden warten, bevor
Sie die Türen mit einem Passive
Entry-Türgriff entriegeln können. So
können Sie durch Ziehen eines Türgriffs
prüfen, ob das Fahrzeug verriegelt ist,
ohne dass das Fahrzeug wieder entriegelt
wird.
Wenn Passive Entry mit dem Ucon-
nect-System deaktiviert wird, bleibt der
Schlüsselschutz, der im Abschnitt „Unbe-
absichtigtes Verriegeln verhindern, wenn
sich das Passive Entry-Schlüssel- Griff-
stück im Fahrzeug befindet“ beschrieben
wird, weiterhin aktiv/funktionsfähig.
Das Passive Entry-System funktioniert
nicht, wenn die Batterie des
Schlüssel-Griffstücks entladen ist.
Kindersicherung – Hintertüren
Zum Schutz von Kleinkindern auf den Rück-
sitzen sind die Hintertüren mit einer Kinder-
sicherung ausgerüstet.
Zur Verwendung des Systems öffnen Sie jede
Hintertür und drehen Sie mit einem flachen
Schraubendreher (oder Notschlüssel) denRegler in die Verriegelungs- oder Entriege-
lungsstellung.
Funktion der Kindersicherung
HINWEIS:
Bei eingelegter Kindersicherung kann die
Tür nur mithilfe des äußeren Türgriffs
geöffnet werden, auch wenn die innere
Türverriegelung in der entriegelten Stel-
lung steht.
Prüfen Sie nach dem Aktivieren oder
Deaktivieren der Kindersicherung die Tür
stets von innen, um sicherzustellen, dass
sie sich in der gewünschten Stellung
befindet.
Im Notfall müssen Sie bei eingelegter
Kindersicherung den Verriegelungshebel
nach hinten schieben (auf der Fahrertür- verkleidung), die Fensterscheibe
absenken und dann die Tür mit dem
Türgriff von außen öffnen.
HINWEIS:
Verwenden Sie dieses Gerät bei der
Mitnahme von Kindern. Nach der Aktivie-
rung der Kindersicherung an beiden hinteren
Türen müssen Sie die ordnungsgemäße Akti-
vierung überprüfen, indem Sie versuchen,
eine Tür über den Griff auf der Fahrzeugin-
nenseite zu öffnen. Sobald die Kindersiche-
rung aktiviert ist, können die Türen von der
Innenseite des Fahrzeugs aus nicht mehr
geöffnet werden. Vergewissern Sie sich beim
Aussteigen aus dem Auto, dass sich niemand
mehr im Fahrzeuginneren befindet.
WARNUNG!
Sorgen Sie dafür, dass bei einem Unfall
niemand im Fahrzeug eingeschlossen ist.
Beachten Sie, dass die Hintertüren bei
aktivierter (verriegelter) Kindersicherung
nur von außen geöffnet werden können.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 24
Page 27 of 366
25

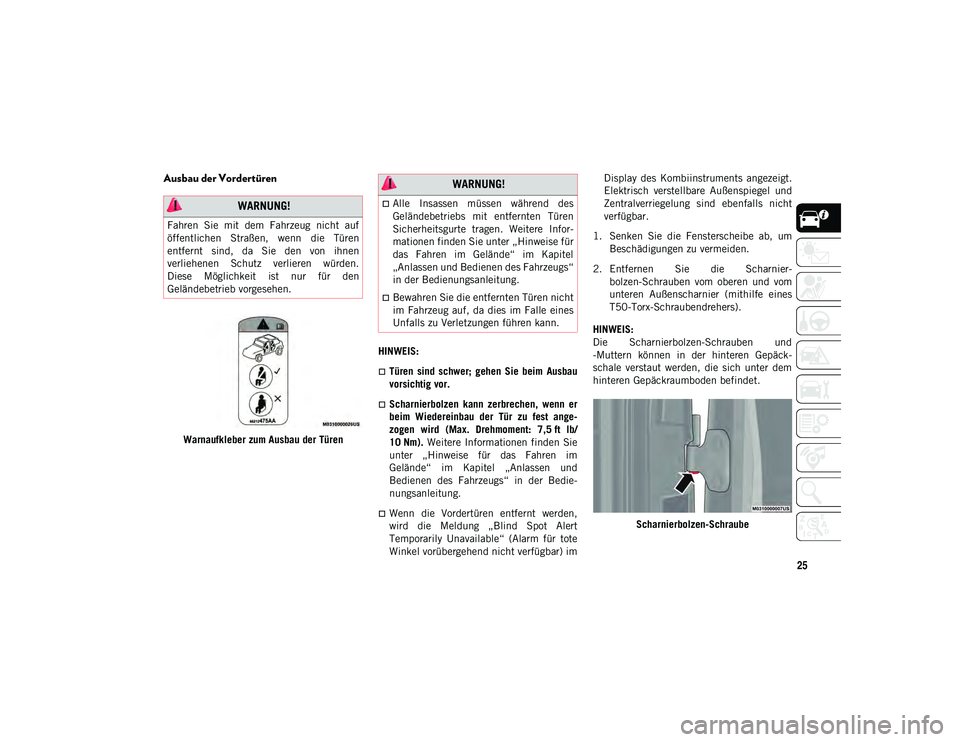

Ausbau der Vordertüren
Warnaufkleber zum Ausbau der TürenHINWEIS:
Türen sind schwer; gehen Sie beim Ausbau
vorsichtig vor.
Scharnierbolzen kann zerbrechen, wenn er
beim Wiedereinbau der Tür zu fest ange-
zogen wird (Max. Drehmoment: 7,5 ft lb/
10 Nm). Weitere Informationen finden Sie
unter „Hinweise für das Fahren im
Gelände“ im Kapitel „Anlassen und
Bedienen des Fahrzeugs“ in der Bedie-
nungsanleitung.
Wenn die Vordertüren entfernt werden,
wird die Meldung „Blind Spot Alert
Temporarily Unavailable“ (Alarm für tote
Winkel vorübergehend nicht verfügbar) im Display des Kombiinstruments angezeigt.
Elektrisch verstellbare Außenspiegel und
Zentralverriegelung sind ebenfalls nicht
verfügbar.
1. Senken Sie die Fensterscheibe ab, um Beschädigungen zu vermeiden.
2. Entfernen Sie die Scharnier- bolzen-Schrauben vom oberen und vom
unteren Außenscharnier (mithilfe eines
T50-Torx-Schraubendrehers).
HINWEIS:
Die Scharnierbolzen-Schrauben und
-Muttern können in der hinteren Gepäck-
schale verstaut werden, die sich unter dem
hinteren Gepäckraumboden befindet.
Scharnierbolzen-Schraube
WARNUNG!
Fahren Sie mit dem Fahrzeug nicht auf
öffentlichen Straßen, wenn die Türen
entfernt sind, da Sie den von ihnen
verliehenen Schutz verlieren würden.
Diese Möglichkeit ist nur für den
Geländebetrieb vorgesehen.
WARNUNG!
Alle Insassen müssen während des
Geländebetriebs mit entfernten Türen
Sicherheitsgurte tragen. Weitere Infor-
mationen finden Sie unter „Hinweise für
das Fahren im Gelände“ im Kapitel
„Anlassen und Bedienen des Fahrzeugs“
in der Bedienungsanleitung.
Bewahren Sie die entfernten Türen nicht
im Fahrzeug auf, da dies im Falle eines
Unfalls zu Verletzungen führen kann.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 25
Page 28 of 366
KENNENLERNEN IHRES FAHRZEUGS
26

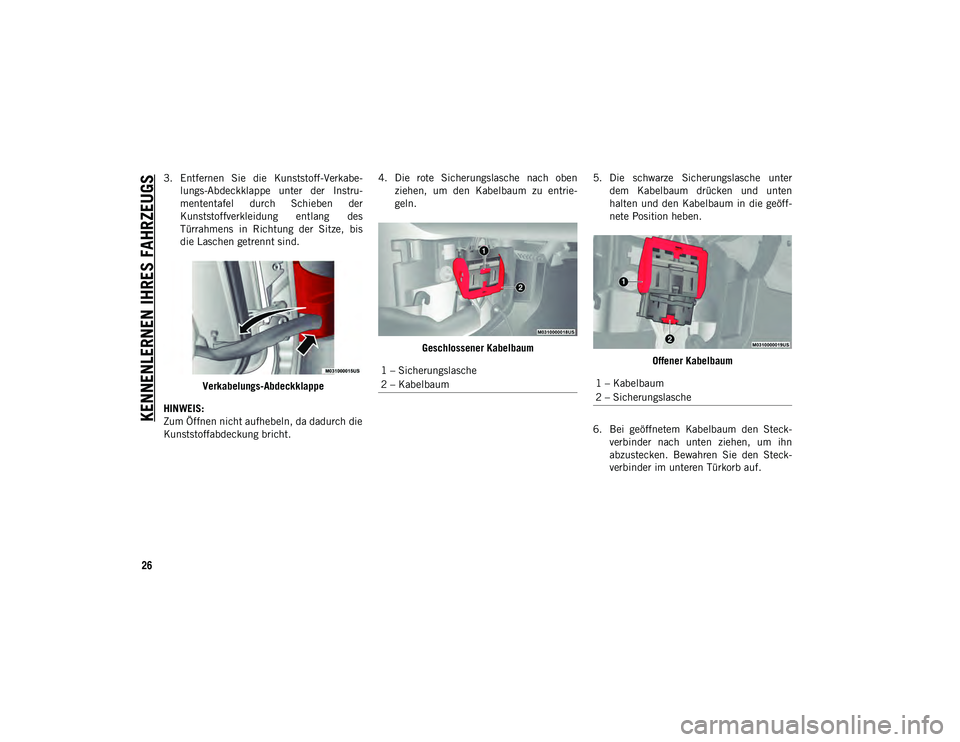

3. Entfernen Sie die Kunststoff-Verkabe-lungs-Abdeckklappe unter der Instru-
mententafel durch Schieben der
Kunststoffverkleidung entlang des
Türrahmens in Richtung der Sitze, bis
die Laschen getrennt sind.
Verkabelungs-Abdeckklappe
HINWEIS:
Zum Öffnen nicht aufhebeln, da dadurch die
Kunststoffabdeckung bricht. 4. Die rote Sicherungslasche nach oben
ziehen, um den Kabelbaum zu entrie-
geln.
Geschlossener Kabelbaum 5. Die schwarze Sicherungslasche unter
dem Kabelbaum drücken und unten
halten und den Kabelbaum in die geöff-
nete Position heben.
Offener Kabelbaum
6. Bei geöffnetem Kabelbaum den Steck- verbinder nach unten ziehen, um ihn
abzustecken. Bewahren Sie den Steck-
verbinder im unteren Türkorb auf.
1 – Sicherungslasche
2 – Kabelbaum
1 – Kabelbaum
2 – Sicherungslasche
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 26
Page 29 of 366
27

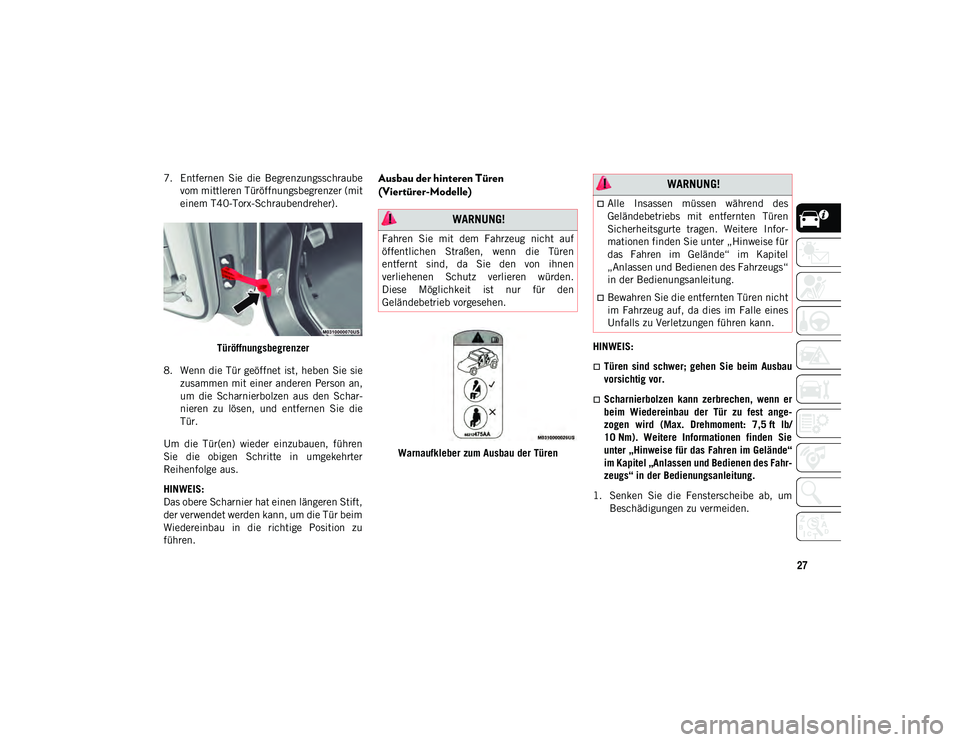

7. Entfernen Sie die Begrenzungsschraubevom mittleren Türöffnungsbegrenzer (mit
einem T40-Torx-Schraubendreher).
Türöffnungsbegrenzer
8. Wenn die Tür geöffnet ist, heben Sie sie zusammen mit einer anderen Person an,
um die Scharnierbolzen aus den Schar-
nieren zu lösen, und entfernen Sie die
Tür.
Um die Tür(en) wieder einzubauen, führen
Sie die obigen Schritte in umgekehrter
Reihenfolge aus.
HINWEIS:
Das obere Scharnier hat einen längeren Stift,
der verwendet werden kann, um die Tür beim
Wiedereinbau in die richtige Position zu
führen.Ausbau der hinteren Türen
(Viertürer-Modelle)
Warnaufkleber zum Ausbau der Türen HINWEIS:
Türen sind schwer; gehen Sie beim Ausbau
vorsichtig vor.
Scharnierbolzen kann zerbrechen, wenn er
beim Wiedereinbau der Tür zu fest ange-
zogen wird (Max. Drehmoment: 7,5 ft lb/
10 Nm). Weitere Informationen finden Sie
unter „Hinweise für das Fahren im Gelände“
im Kapitel „Anlassen und Bedienen des Fahr
-
zeugs“ in der Bedienungsanleitung.
1. Senken Sie die Fensterscheibe ab, um Beschädigungen zu vermeiden.
WARNUNG!
Fahren Sie mit dem Fahrzeug nicht auf
öffentlichen Straßen, wenn die Türen
entfernt sind, da Sie den von ihnen
verliehenen Schutz verlieren würden.
Diese Möglichkeit ist nur für den
Geländebetrieb vorgesehen.
WARNUNG!
Alle Insassen müssen während des
Geländebetriebs mit entfernten Türen
Sicherheitsgurte tragen. Weitere Infor-
mationen finden Sie unter „Hinweise für
das Fahren im Gelände“ im Kapitel
„Anlassen und Bedienen des Fahrzeugs“
in der Bedienungsanleitung.
Bewahren Sie die entfernten Türen nicht
im Fahrzeug auf, da dies im Falle eines
Unfalls zu Verletzungen führen kann.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 27
Page 30 of 366
KENNENLERNEN IHRES FAHRZEUGS
28

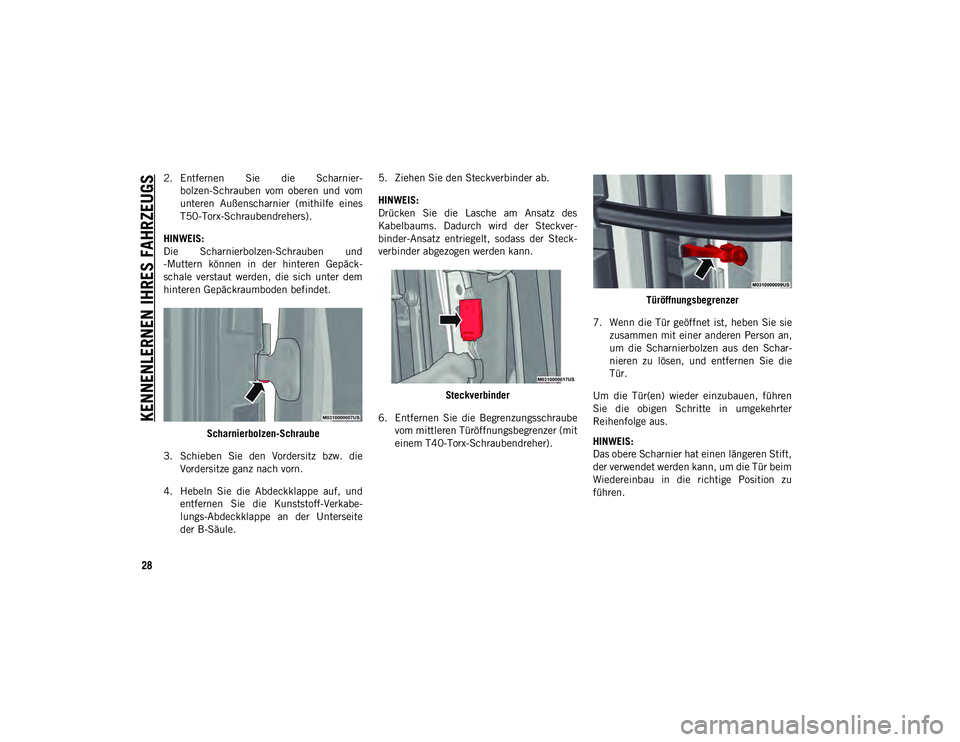

2. Entfernen Sie die Scharnier-bolzen-Schrauben vom oberen und vom
unteren Außenscharnier (mithilfe eines
T50-Torx-Schraubendrehers).
HINWEIS:
Die Scharnierbolzen-Schrauben und
-Muttern können in der hinteren Gepäck-
schale verstaut werden, die sich unter dem
hinteren Gepäckraumboden befindet.
Scharnierbolzen-Schraube
3. Schieben Sie den Vordersitz bzw. die Vordersitze ganz nach vorn.
4. Hebeln Sie die Abdeckklappe auf, und entfernen Sie die Kunststoff-Verkabe-
lungs-Abdeckklappe an der Unterseite
der B-Säule. 5. Ziehen Sie den Steckverbinder ab.
HINWEIS:
Drücken Sie die Lasche am Ansatz des
Kabelbaums. Dadurch wird der Steckver-
binder-Ansatz entriegelt, sodass der Steck-
verbinder abgezogen werden kann.
Steckverbinder
6. Entfernen Sie die Begrenzungsschraube vom mittleren Türöffnungsbegrenzer (mit
einem T40-Torx-Schraubendreher). Türöffnungsbegrenzer
7. Wenn die Tür geöffnet ist, heben Sie sie zusammen mit einer anderen Person an,
um die Scharnierbolzen aus den Schar-
nieren zu lösen, und entfernen Sie die
Tür.
Um die Tür(en) wieder einzubauen, führen
Sie die obigen Schritte in umgekehrter
Reihenfolge aus.
HINWEIS:
Das obere Scharnier hat einen längeren Stift,
der verwendet werden kann, um die Tür beim
Wiedereinbau in die richtige Position zu
führen.
2020_JEEP_JL_WRANGLER_UG_LHD_DE.book Page 28
