110WEGWIJS IN UW AUTO
SYSTEEM UITSCHAKELEN
Handmatig
U kunt het systeem uitschakelen door de knop A-fig. 68 op het
dashboard in te drukken. Als het systeem is uitgeschakeld dooft
het lampje op de knop en verschijnt er een melding 1-fig. 69
op het display van het instrumentenpaneel.Automatisch
Het systeem kan ook automatisch uitschakelen (om het systeem
weer te gebruiken moet het opnieuw worden ingeschakeld). De
automatische uitschakeling wordt aan de bestuurder kenbaar
gemaakt door drie opeenvolgende geluidssignalen en een mel-
ding 1-fig. 69 op het display van het instrumentenpaneel wan-
neer:
❍de bestuurder de handen niet op het stuurwiel houdt (op het
instrumentenpaneel verschijnt de melding 2- fig. 69 en er
klinkt een geluidssignaal tot de bestuurder zijn handen weer
op het stuurwiel legt of, vanwege gevaarlijke situatie, het sys-
teem zichzelf automatisch uitschakelt);
❍de veiligheidssystemen van de auto (ABS, ESP, ASR, DST en
TTC) ingrijpen;
❍de bestuurder de sportieve rijstijl instelt door op de SPORT-
knop te drukken (voor bepaalde uitvoeringen/markten).
BELANGRIJK Het systeem kan niet inschakelen als de be-
stuurder eerder de sport-functie heeft ingeschakeld. Als het sys-
teem niet beschikbaar is, dan wordt dit aan de bestuurder ge-
meld m.b.v. drie opeenvolgende geluidssignalen en de melding
1-fig. 69 op het display.

WEGWIJS IN UW AUTO111
1

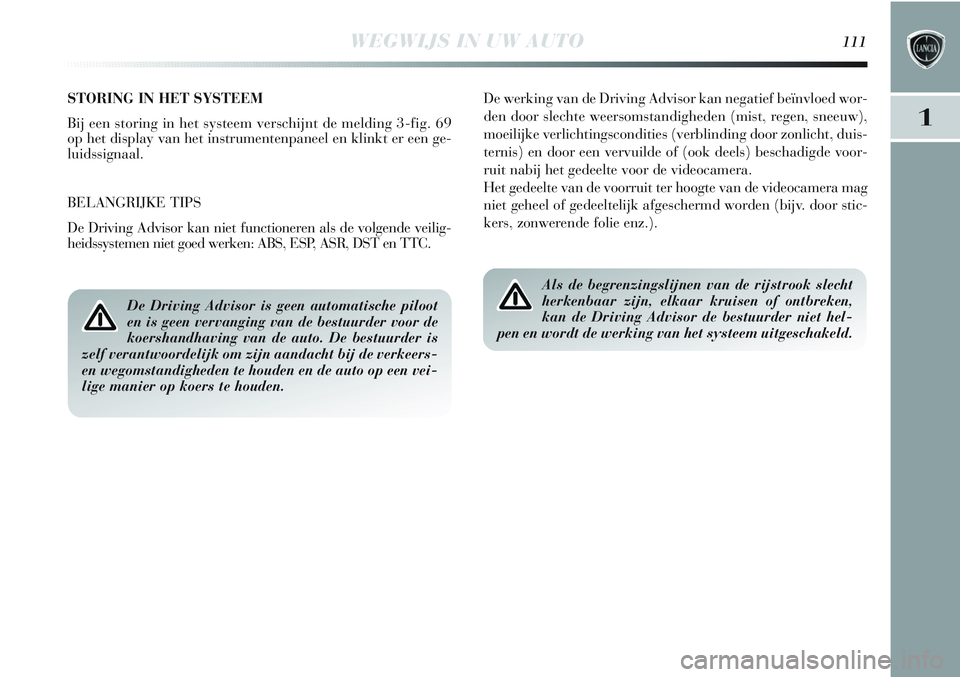

STORING IN HET SYSTEEM
Bij een storing in het systeem verschijnt de melding 3-fig. 69
op het display van het instrumentenpaneel en klinkt er een ge-
luidssignaal.
BELANGRIJKE TIPS
De Driving Advisor kan niet functioneren als de volgende veilig-
heidssystemen niet goed werken: ABS, ESP, ASR, DST en TTC.De werking van de Driving Advisor kan negatief beïnvloed wor-
den door slechte weersomstandigheden (mist, regen, sneeuw),
moeilijke verlichtingscondities (verblinding door zonlicht, duis-
ternis) en door een vervuilde of (ook deels) beschadigde voor-
ruit nabij het gedeelte voor de videocamera.
Het gedeelte van de voorruit ter hoogte van de videocamera mag
niet geheel of gedeeltelijk afgeschermd worden (bijv. door stic-
kers, zonwerende folie enz.).
Als de begrenzingslijnen van de rijstrook slecht
herkenbaar zijn, elkaar kruisen of ontbreken,
kan de Driving Advisor de bestuurder niet hel-
pen en wordt de werking van het systeem uitgeschakeld.
De Driving Advisor is geen automatische piloot
en is geen vervanging van de bestuurder voor de
koershandhaving van de auto. De bestuurder is
zelf verantwoordelijk om zijn aandacht bij de verkeers-
en wegomstandigheden te houden en de auto op een vei-
lige manier op koers te houden.

114WEGWIJS IN UW AUTO
ESP 2-SYSTEEM
(ELECTRONIC STABILITY PROGRAM)
Dit systeem bewaakt de stabiliteit van de auto als de wielen hun
grip verliezen, waardoor de auto beter op koers blijft.
De werking van het ESP 2-systeem is uitermate nuttig als de grip
op het wegdek wisselt.
Het ESP 2-systeem beschikt naast ASR (anti-doorslipregeling
van de aangedreven wielen die werkt op de remmen en de mo-
tor) en HILL HOLDER (automatisch werkende wegrijhulp op
hellingen), ook over MSR (regeling van het afremmen op de mo-
tor tijdens terugschakelen), HBA (automatische remdrukverho-
ger bij noodstops), ABS (voorkomt dat de wielen blokkeren en
doorslippen, ongeacht de conditie van het wegdek en de pe-
daaldruk) en DST (stuurcorrecties via stuurbekrachtiging). ACTIVERING VAN HET SYSTEEM
Bij activering gaat het lampje
áop het instrumentenpaneel knip-
peren, om de bestuurder er op te wijzen dat de auto de stabili-
teit en de grip dreigt te verliezen.
Inschakeling van het systeem
Het ESP 2-systeem wordt automatisch ingeschakeld als de mo-
tor wordt gestart en kan niet worden uitgeschakeld.
Storingsmeldingen
Bij een storing in het ESP 2-systeem wordt het systeem auto-
matisch uitgeschakeld en gaat het lampje
áop het instrumen-
tenpaneel continu branden en verschijnt er een melding op het
instelbare multifunctionele display. Bovendien gaat ook het lamp-
je in de knop ASR OFF branden (zie het hoofdstuk “Lampjes op
het instrumentenpaneel”). Wendt u in dat geval tot het Lancia
Servicenetwerk.
De prestaties van het ESP 2-systeem mogen de
bestuurder er niet toe verleiden onnodige en
onverantwoorde risico's te nemen. De rijstijl
moet altijd zijn aangepast aan het wegdek, het zicht en
het verkeer. De verantwoordelijkheid voor de verkeers-
veiligheid ligt altijd en overal bij de bestuurder van de
auto.

WEGWIJS IN UW AUTO115
1
Storingsmeldingen
Bij een eventuele storing gaat het lampje
áop het instrumen-
tenpaneel branden en verschijnt er een melding op het instelba-
re multifunctionele display (zie het hoofdstuk “Lampjes op het
instrumentenpaneel”).
BELANGRIJK Het Hill Holder-systeem is geen handrem; ver-
laat dus nooit de auto zonder de handrem aan te trekken, de mo-
tor uit te zetten en de eerste versnelling in te schakelen.
Als eventueel met het noodreservewiel wordt
gereden, dan blijft het ESP 2-systeem ingescha-
keld. Blijf er echter rekening mee houden dat het
noodreservewiel kleiner is dan de normale band en dat
daarom de grip lager is dan bij de andere banden van de
auto.
Voor de juiste werking van het ESP 2- en ASR-systeem
is het noodzakelijk dat de banden van alle wielen van
hetzelfde merk en type zijn. De banden moeten in perfec-
te conditie zijn en de voorgeschreven afmetingen hebben.
HILL HOLDER-SYSTEEM
Dit systeem is geïntegreerd in het ESP 2-systeem en schakelt au-
tomatisch in:
❍op een stijgende weg: als de auto stilstaat op een helling van
meer dan 5% met draaiende motor, ingetrapt rem- en kop-
pelingspedaal en versnellingsbak in vrij, of als een andere
versnelling dan de achteruit is ingeschakeld;
❍op een dalende weg: als de auto stilstaat op een helling van
meer dan 5% met draaiende motor, ingetrapt rem- en kop-
pelingspedaal en als de achteruit is ingeschakeld.
Tijdens het wegrijden zorgt de regeleenheid van het ESP 2-sys-
teem ervoor dat de wielen geremd blijven, totdat het noodza-
kelijke motorkoppel is bereikt om weg te rijden (of maximaal 2
seconden), zodat u meer tijd heeft om uw rechter voet van het
rempedaal naar het gaspedaal te verplaatsen.
Als u na 2 seconden niet bent weggereden, schakelt het systeem
automatisch uit en wordt de remdruk geleidelijk verlaagd. Tij-
dens deze fase kunt u een typisch schurend geluid horen. Dit ge-
luid betekent dat de auto ieder moment in beweging kan komen.

116WEGWIJS IN UW AUTO
ASR-SYSTEEM (Antislip Regulation)
Dit systeem is geïntegreerd in het ESP-systeem en grijpt auto-
matisch in als een of beide aangedreven wielen dreigen door te
slippen, zodat de bestuurder de controle over de auto kan be-
houden. Het ASR-systeem is vooral nuttig onder de volgende
omstandigheden:
❍doorslippen van het binnenste wiel in bochten, door veran-
dering van de wielbelasting of door te felle acceleratie;
❍te hoog vermogen naar de wielen, ook in samenhang met
de condities van het wegdek;
❍acceleratie op gladde wegen en bij sneeuw en ijzel;
❍verlies van grip op natte weggedeelten (aquaplaning).MSR-systeem (regeling van motorremwerking)
Dit systeem, dat geïntegreerd is in de ASR, verhoogt bij bruusk
terugschakelen het motorkoppel, zodat overmatige vertraging
van de aangedreven wielen wordt voorkomen. Dit heeft vooral
voordelen op een wegdek met weinig grip, waarop de stabiliteit
van de auto snel verloren kan gaan.

124WEGWIJS IN UW AUTO
“ENERGY SAVING”-FUNCTIE
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de motor de bestuurder 3 mi-
nuten geen enkele actie onderneemt, dan zet het Start&Stop-sys-
teem de motor definitief uit om brandstof te besparen. In dit ge-
val kan de motor alleen gestart worden m.b.v. de contactsleutel.
OPMERKING Het is in alle gevallen mogelijk de motor draai-
end te houden door het Start&Stop-systeem uit te schakelen.
STORINGEN
Bij een storing schakelt het Start&Stop-systeem uit. De storing
wordt aan de bestuurder getoond door het knipperen van lamp-
jeUop het display van het instrumentenpaneel en, voor be-
paalde uitvoeringen/markten, het verschijnen van een melding
op het display. Wendt u in dit geval tot het Lancia Servicenet-
werk.AUTO LANGERE TIJD NIET IN GEBRUIK
Als de auto langere tijd niet wordt gebruikt, dan moet er in het
bijzonder op worden gelet dat de elektrische voeding van de ac-
cu wordt losgemaakt.
Hiervoor moet de aansluiting A-fig. 76 (door bediening van knop
B) worden losgekoppeld van de accuconditiesensor C, die op
de minpool D van de accu is gemonteerd. Deze sensor mag nooit
worden losgekoppeld van de accu, behalve als de accu wordt ver-
vangen.
fig. 76
L0E0191m
Wendt u voor het vervangen van de accu altijd tot
het Lancia Servicenetwerk. Vervang de accu door
een accu van hetzelfde type (HEAVY DUTY) en met
dezelfde specificaties.

WEGWIJS IN UW AUTO131
1Als de auto is uitgerust met het TPMS, moet bij
het demonteren van een band, ook het rubber van
het ventiel vervangen worden. Wendt u tot het
Lancia Servicenetwerk.
Als de auto is uitgerust met het TPMS, moeten
bij het monteren/demonteren van de banden
en/of velgen speciale voorzorgsmaatregelen in
acht worden genomen. Om te voorkomen dat de senso-
ren beschadigen of verkeerd gemonteerd worden, mogen
de banden en/of de velgen uitsluitend door gespeciali-
seerd personeel vervangen worden. Wendt u tot het
Lancia Servicenetwerk.
Sterke straling op een radiofrequentie kan het
TPMS-systeem ontregelen. Dit wordt aan de
bestuurder aangegeven door het brandende
lampje
nof het symbool op het instrumentenpaneel en
het verschijnen van een melding op het display. Deze
melding verdwijnt automatisch zodra de storing het
systeem niet meer ontregelt.

142WEGWIJS IN UW AUTO
Als de bestuurder tijdens het inparkeren, bedoeld of onbedoeld,
het stuurwiel aanraakt (het vastgrijpt of de beweging ervan ver-
hindert), wordt de manoeuvre afgebroken.
Wanneer oneffenheden op het wegoppervlak of obstakels voor de
wielen de beweging van de auto zodanig beïnvloeden dat de juis-
te manoeuvre niet kan worden gemaakt, wordt het inparkeren
mogelijk afgebroken.
Beëindiging van de manoeuvre
Als de parkeerplek groot genoeg is, wordt het inparkeren in één
manoeuvre uitgevoerd. Na het uitschakelen van de achteruit wordt
het stuur in de rechtuitstand gezet, waarna de manoeuvre als vol-
tooid wordt beschouwd en het systeem wordt uitgeschakeld. Als
de parkeerplek niet groot genoeg is en het inparkeren alleen in
meerdere manoeuvres kan worden uitgevoerd, wordt de be-
stuurder door middel van een bijbehorende melding op het dis-
play van het instrumentenpaneel geïnformeerd dat hij het in-
parkeren zelf handmatig dient te voltooien.Algemene opmerkingen
❍De bestuurder blijft te allen tijde verantwoordelijk voor par-
keermanoeuvres. Controleer als u de auto parkeert of zich geen
personen, dieren of obstakels in de buurt van de auto bevinden.
Het Magic Parking-systeem vormt (evenals de parkeersensoren)
een hulpmiddel voor de bestuurder. Deze dient echter altijd goed
te blijven opletten tijdens mogelijk gevaarlijke parkeermanoeu-
vres, ook al worden die met lage snelheid worden uitgevoerd.
❍Wanneer de positie van de sensoren door een aanrijding niet
meer correct is, kan dat tot gevolg hebben dat het systeem niet
meer naar behoren functioneert.
❍Wanneer de sensoren zijn bedekt met vuil, sneeuw, ijs of mod-
der of zijn overgespoten met een nieuwe laklaag, kan dat tot ge-
volg hebben dat het systeem niet meer naar behoren functioneert.
❍Voor een juiste werking van het systeem moeten de sensoren
altijd schoon zijn. Wees voorzichtig bij het reinigen van de sen-
soren om krassen of beschadigingen te voorkomen; gebruik geen
droge, grove of harde doek. De sensoren moeten worden gerei-
nigd met schoon water, waaraan eventueel autoshampoo is toe-
gevoegd. In wastunnels waar gebruik wordt gemaakt van stoom
of hogedrukreiniging, moeten de sensoren kort worden gereinigd.
Houd hierbij de spuitlans op meer dan 10 cm afstand.
Als u het stuurwiel tijdens een manoeuvre met
de hand wilt blokkeren, kunt u het beste de bui-
tenrand stevig vastgrijpen. Probeer niet de han-
den tussen de spaken te steken of de spaken zelf vast te
pakken.

WEGWIJS IN UW AUTO151
1
ELEKTRISCHE/ELEKTRONISCHE
SYSTEMEN MONTEREN
De elektrische/elektronische systemen die na aankoop van de
auto en binnen de aftersales-service worden gemonteerd, moe-
ten voorzien zijn van het merkteken:
FIATS.p.A. autoriseert de montage van zendontvangstappara-
tuur op voorwaarde dat de montagewerkzaamheden op de juis-
te wijze bij een gespecialiseerd bedrijf worden uitgevoerd, waar-
bij de aanwijzingen van de fabrikant in acht moeten worden ge-
nomen.
BELANGRIJK Als door de montage van systemen de kenmer-
ken van de auto worden gewijzigd, kan het kentekenbewijs wor-
den ingenomen door de bevoegde instanties en eventueel de ga-
rantie komen te vervallen bij defecten die veroorzaakt zijn door
de bovengenoemde modificatie of op defecten die direct of in-
direct daarvan het gevolg zijn.
FIATS.p.A. is op geen enkele
wijze aansprakelijk voor schade die het gevolg is van de instal-
latie van accessoires die niet door
FIATS.p.A. zijn geleverd of
aanbevolen en die niet conform de geleverde instructies zijn geïn-
stalleerd.RADIOZENDAPPARATUUR EN MOBIELE TELEFOONS
Radiozendapparaten (mobiele telefoons, 27 mc en dergelijke)
mogen alleen in de auto worden gebruikt met een aparte antenne
aan de buitenkant van de auto.
BELANGRIJK Het gebruik van dergelijke apparaten in de auto
(zonder buitenantenne) kan niet alleen schadelijk zijn voor de ge-
zondheid van de inzittenden, maar kan ook storingen in de elek-
trische systemen van de auto veroorzaken. Hierdoor wordt de vei-
ligheid in gevaar gebracht.
Bovendien wordt de zend- en ontvangstkwaliteit aanzienlijk be-
perkt door de isolerende eigenschappen van de carrosserie. Houdt
u bij het gebruik van mobiele telefoons (GSM, GPRS, UMTS)
met het officiële EU-keurmerk, strikt aan de instructies die door
de fabrikant van de mobiele telefoon zijn bijgeleverd.

156VEILIGHEID
VEILIGHEIDSGORDELS
GEBRUIK VAN DE VEILIGHEIDSGORDELS fig. 1
Ga goed rechtop zitten, steun tegen de rugleuning en leg dan
de gordel om.
Maak de gordels vast door de gesp A in de sluiting B te drukken,
totdat hij hoorbaar blokkeert. Als tijdens het uittrekken van de
gordel de rolautomaat blokkeert, laat dan de gordel een stukje
teruglopen en trek de gordel vervolgens weer geleidelijk uit.
Als de auto op een steile helling staat, kan de rolautomaat blok-
keren; dit is een normaal verschijnsel. Bovendien blokkeert de
oprolautomaat als u de gordel snel uittrekt. Hij blokkeert ook
bij hard remmen, botsingen en bij hoge snelheden in bochten.
De achterbank is voorzien van driepunts-veiligheidsgordels met
rolautomaat.
Druk tijdens het rijden niet op de knop C.
Bedenk dat achterpassagiers die geen gordel
dragen tijdens een ernstig ongeval, niet alleen
zelf aan gevaar worden blootgesteld maar ook
gevaar opleveren voor de inzittenden voor.
fig. 1L0E0061m
Voor het losmaken van de gordel moet u op de knop C druk-
ken. Begeleid de gordel tijdens het teruglopen om te voorko-
men dat de gordelband draait. Via de rolautomaat wordt de leng-
te van de gordel automatisch aangepast aan het postuur van de
drager, waarbij voldoende bewegingsruimte overblijft.
