WEGWIJS IN UW AUTO119
1
Activering van het systeem
Als het ABS in werking treedt, merkt de bestuurder dit aan een
trilling in het rempedaal, die gepaard gaat met enig geluid: dit
geeft aan dat het noodzakelijk is uw snelheid aan te passen aan
de beschikbare grip op het wegdek.
Als het ABS in werking treedt, merkt u dat aan
een trilling in het rempedaal. Verlaag de rem-
druk niet maar houd het rempedaal juist goed
ingetrapt; op deze manier hebt u de kortste remweg in
relatie tot de conditie van het wegdek.
Als het ABS in werking treedt, dan is de grip van
de banden op het wegdek beperkt: u dient uw
snelheid te verlagen en aan te passen aan de
beschikbare grip.
Het ABS maakt zoveel mogelijk gebruik van de
beschikbare grip maar kan deze niet verhogen.
Daarom moet op gladde weggedeelten altijd
voorzichtig worden gereden en mogen er geen onnodige
risico's worden genomen.

120WEGWIJS IN UW AUTO
Storing in EBD
Bij een storing branden de lampjes
>enxop het instrumen-
tenpaneel en verschijnt er een melding op het instelbare multi-
functionele display. In dat geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waardoor de auto kan slip-
pen. Rijd zeer voorzichtig naar de dichtstbijzijnde werkplaats van
het Lancia Servicenetwerk om het systeem te laten controleren.
Als het waarschuwingslampje xop het instru-
mentenpaneel gaat branden en er verschijnt een
melding op het instelbare multifunctionele dis-
play, stop dan onmiddellijk en wendt u tot het Lancia
Servicenetwerk. Als er vloeistof lekt uit het hydrauli-
sche systeem, wordt de werking van zowel het conven-
tionele remsysteem als het ABS in gevaar gebracht.
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschuwingslampje
>op het in-
strumentenpaneel en verschijnt er een melding op het instelba-
re multifunctionele display. In dat geval blijft het remsysteem
normaal werken, maar zonder de mogelijkheden van het ABS.
Rijd voorzichtig naar de dichtstbijzijnde werkplaats van het Lan-
cia Servicenetwerk om het systeem te laten controleren.

WEGWIJS IN UW AUTO121
1
START&STOP-SYSTEEM
(voor bepaalde uitvoeringen/markten)
Het Start&Stop-systeem zet automatisch de motor uit als de au-
to stilstaat en start de motor zodra de bestuurder weer wil gaan
rijden. Zo wordt de doelmatigheid van de auto vergroot door een
vermindering van het brandstofverbruik, de uitstoot van scha-
delijke uitlaatgassen en de akoestische vervuiling.
Het systeem schakelt in iedere keer als de motor wordt gestart.
WERKING
Uitschakelmethode van de motor
Als de auto stilstaat, wordt de motor uitgezet als de versnel-
lingspook in de vrijstand staat en het koppelingspedaal is los-
gelaten.
OPMERKING De motor wordt uitsluitend automatisch uitge-
zet nadat sneller is gereden dan circa 10 km/h om het herhaal-
delijk uitzetten van de motor te voorkomen wanneer stapvoets
wordt gereden.
Het uitzetten van de motor wordt bevestigd door het verschij-
nen van symbool Ufig. 74 op het display.
Startmethode van de motor
De motor start, zodra het koppelingspedaal wordt ingetrapt.SYSTEEM HANDMATIG IN-/UITSCHAKELEN
Druk voor het handmatig in en uit schakelen van het systeem op
de knop Tfig. 75 die zich op het schakelaarpaneel op het dash-
board bevindt.
fig. 74
L0E1024g
fig. 75L0E0207m

122WEGWIJS IN UW AUTO
Inschakeling Start&Stop-systeem
De inschakeling van het Start&Stop-systeem wordt aangege-
ven door een melding + een symbool op het display. In deze si-
tuatie is het lampje A-fig. 75 boven knop Tgedoofd.
Uitschakeling Start&Stop-systeem
Uitvoeringen met instelbaar multifunctioneel display: de uitscha-
keling van het Start&Stop-systeem wordt aangegeven door de
weergave van symbool Top het display.
Bij uitgeschakeld systeem brandt het lampje A-fig. 75.OMSTANDIGHEDEN WAARBIJ DE MOTOR NIET
WORDT UITGEZET
Als het systeem ingeschakeld is, dan wordt, vanwege comfort-
eisen, ter beperking van de uitstoot en om veiligheidsredenen,
de motor niet uitgezet onder de volgende omstandigheden:
❍nog koude motor;
❍bijzonder lage buitentemperaturen;
❍onvoldoende opgeladen accu;
❍ingeschakelde achterruitverwarming;
❍geopend bestuurdersportier;
❍niet omgelegde veiligheidsgordel bestuurder;
❍ingeschakelde achteruit (bijv. bij inparkeren);
❍bij uitvoeringen met automatische klimaatregeling met ge-
scheiden regeling (voor bepaalde uitvoeringen/markten), zo-
lang nog niet een comfortabele temperatuur in het interieur
is bereikt of als de MAX-DEF-functie is ingeschakeld;
❍in de eerste gebruiksperiode als het systeem zichzelf instelt.
In deze gevallen verschijnt een melding en (voor bepaalde uit-
voeringen/markten) knippert symbool Uop het display.
Als u het interieur in de auto wilt blijven koelen,
dan moet u het Start&Stop-systeem uitschake-
len, zodat de airconditioning continu kan blijven
werken.

WEGWIJS IN UW AUTO123
1
OMSTANDIGHEDEN VOOR HET HERSTARTEN VAN
DE MOTOR
Vanwege comforteisen, beperking van de uitstoot en om veilig-
heidsredenen kan de motor weer automatisch worden gestart,
zonder ingrijpen van de bestuurder, onder de volgende omstan-
digheden:
❍onvoldoende opgeladen accu;
❍beperkte onderdruk in het remsysteem (bijvoorbeeld na her-
haaldelijk intrappen van het rempedaal);
❍auto in beweging (bijvoorbeeld wanneer bergafwaarts wordt
gereden);
❍wanneer de motor langer dan circa 3 minuten is uitgezet door
het Start&Stop-systeem;
❍bij uitvoeringen met automatische klimaatregeling met ge-
scheiden regeling (voor bepaalde uitvoeringen/markten), om
een comfortabele temperatuur te bereiken in het interieur
of door inschakeling van de MAX-DEF-functie.
Met een ingeschakelde versnelling kan de motor alleen auto-
matisch worden gestart als het koppelingspedaal geheel wordt
ingetrapt.
Het starten wordt aan de bestuurder getoond door het verschij-
nen van een melding en, voor bepaalde uitvoeringen/markten,
het knipperen van symbool Uop het display.Opmerkingen
Als het koppelingspedaal niet wordt ingetrapt is, 3 minuten na
het uitzetten van de motor, een herstart van de motor alleen mo-
gelijk m.b.v. de contactsleutel.
Als de motor ongewenst is afgeslagen, bijvoorbeeld wanneer het
koppelingspedaal te snel is losgelaten bij een ingeschakelde ver-
snelling, en het Start&Stop-systeem is ingeschakeld, dan kan de
motor gestart worden door het koppelingspedaal helemaal in te
trappen of door de versnellingspook in de vrijstand te zetten.
VEILIGHEIDSINSTELLINGEN
Als de motor is uitgezet door het Start&Stop-systeem en de bestuur-
der maakt de eigen veiligheidsgordel los en opent het bestuurders- of
passagiersportier, dan kan de motor daarna alleen worden gestart m.b.v.
de contactsleutel.
De bestuurder wordt op deze situatie geattendeerd door een ge-
luidssignaal en door het knipperen van symbool Uop het dis-
play (op enkele uitvoeringen verschijnt ook een melding).

124WEGWIJS IN UW AUTO
“ENERGY SAVING”-FUNCTIE
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de motor de bestuurder 3 mi-
nuten geen enkele actie onderneemt, dan zet het Start&Stop-sys-
teem de motor definitief uit om brandstof te besparen. In dit ge-
val kan de motor alleen gestart worden m.b.v. de contactsleutel.
OPMERKING Het is in alle gevallen mogelijk de motor draai-
end te houden door het Start&Stop-systeem uit te schakelen.
STORINGEN
Bij een storing schakelt het Start&Stop-systeem uit. De storing
wordt aan de bestuurder getoond door het knipperen van lamp-
jeUop het display van het instrumentenpaneel en, voor be-
paalde uitvoeringen/markten, het verschijnen van een melding
op het display. Wendt u in dit geval tot het Lancia Servicenet-
werk.AUTO LANGERE TIJD NIET IN GEBRUIK
Als de auto langere tijd niet wordt gebruikt, dan moet er in het
bijzonder op worden gelet dat de elektrische voeding van de ac-
cu wordt losgemaakt.
Hiervoor moet de aansluiting A-fig. 76 (door bediening van knop
B) worden losgekoppeld van de accuconditiesensor C, die op
de minpool D van de accu is gemonteerd. Deze sensor mag nooit
worden losgekoppeld van de accu, behalve als de accu wordt ver-
vangen.
fig. 76
L0E0191m
Wendt u voor het vervangen van de accu altijd tot
het Lancia Servicenetwerk. Vervang de accu door
een accu van hetzelfde type (HEAVY DUTY) en met
dezelfde specificaties.

WEGWIJS IN UW AUTO125
1NOODSTART
Als een noodstart wordt uitgevoerd met een hulpaccu mag de
minkabel (−) vanaf de hulpaccu nooit met de minpool A-fig.
77 van de accu van de auto worden verbonden, maar moet de
minkabel op een massapunt op de motor of de versnellingsbak
worden aangesloten.
fig. 77
L0E0190mfig. 78L0E0195m
Controleer voordat u de motorkap opent of de mo-
tor is uitgeschakeld en de contactsleutel in stand
STOP staat. Houdt u aan hetgeen beschreven staat op
de sticker op de fronttraverse (fig. 78). Het is raadzaam
de contactsleutel uit te nemen als er in de auto nog in-
zittenden zijn. Als de auto wordt verlaten, moet de con-
tactsleutel altijd worden uitgenomen of in stand STOP
worden gedraaid. Tijdens het tanken moet de motor uit-
gezet zijn en de sleutel in stand STOP staan.

126WEGWIJS IN UW AUTO
EOBD-SYSTEEM
Met het EOBD-systeem (European On Board Diagnosis) kan een
doorlopende diagnose worden uitgevoerd op die componenten
op de auto die van invloed zijn op de emissie. Bovendien meldt
het systeem, door het branden van het lampje Uop het in-
strumentenpaneel en het verschijnen van een melding op het in-
stelbare multifunctionele display dat de betreffende componen-
ten defect zijn (zie het hoofdstuk “Lampjes op het instrumen-
tenpaneel”).
Het doel is:
❍de werking van het systeem controleren;
❍signaleren wanneer door een storing de emissies boven de
wettelijk vastgestelde drempelwaarde uitkomen;
❍signaleren wanneer het noodzakelijk is defecte componen-
ten te vervangen.
Het systeem beschikt verder nog over een diagnosestekker die,
als deze verbonden is met speciale apparatuur, het mogelijk
maakt, de door de regeleenheid opgeslagen storingscodes en de
specifieke parameters voor de diagnose en werking van de mo-
tor, te lezen.
Deze controle kan ook worden uitgevoerd door de verkeerspo-
litie.
Als u de contactsleutel in stand MAR draait en
het lampje Ugaat niet branden of het gaat
branden of knipperen tijdens het rijden (en er
verschijnt ook een melding op het instelbare multi-
functionele display), wendt u dan zo snel mogelijk tot
het Lancia Servicenetwerk. De werking van het lamp-
jeUkan met speciale apparatuur door de verkeers-
politie gecontroleerd worden. Houdt u aan de wetge-
ving van het land waarin u rijdt.
BELANGRIJK Na het verhelpen van de storing moet het Lancia
Servicenetwerk voor een complete controle van het systeem, tests
uitvoeren op een testbank en, zo nodig, een proefrit maken die
eventueel een langere afstand kan omvatten.

WEGWIJS IN UW AUTO127
1

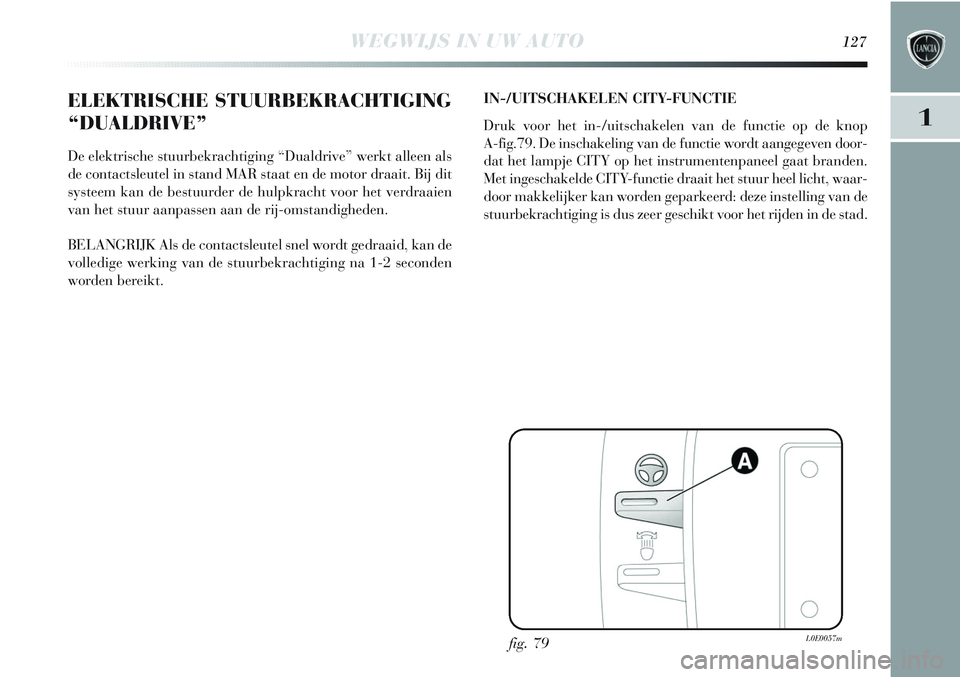

ELEKTRISCHE STUURBEKRACHTIGING
“DUALDRIVE”
De elektrische stuurbekrachtiging “Dualdrive” werkt alleen als
de contactsleutel in stand MAR staat en de motor draait. Bij dit
systeem kan de bestuurder de hulpkracht voor het verdraaien
van het stuur aanpassen aan de rij-omstandigheden.
BELANGRIJK Als de contactsleutel snel wordt gedraaid, kan de
volledige werking van de stuurbekrachtiging na 1-2 seconden
worden bereikt.IN-/UITSCHAKELEN CITY-FUNCTIE
Druk voor het in-/uitschakelen van de functie op de knop
A-fig.79. De inschakeling van de functie wordt aangegeven door-
dat het lampje CITY op het instrumentenpaneel gaat branden.
Met ingeschakelde CITY-functie draait het stuur heel licht, waar-
door makkelijker kan worden geparkeerd: deze instelling van de
stuurbekrachtiging is dus zeer geschikt voor het rijden in de stad.
fig. 79
L0E0057m

128WEGWIJS IN UW AUTO
STORINGSMELDINGEN
Bij eventuele storingen in het systeem gaat het lampje
gop het
instrumentenpaneel branden en verschijnt er een melding op het
instelbare multifunctionele display. Bij een storing in het systeem
blijft de auto mechanisch bestuurbaar.
BELANGRIJK In bepaalde omstandigheden kan door externe
factoren het lampje
gop het instrumentenpaneel gaan branden.
In dat geval moet u onmiddellijk de auto stilzetten, de motor on-
geveer 20 seconden uitzetten en vervolgens de motor weer star-
ten. Als het lampje
gblijft branden en de melding op het in-
stelbare multifunctionele display blijft weergegeven, wendt u dan
zo snel mogelijk tot het Lancia Servicenetwerk.Het is streng verboden om demontage-/montage-
werkzaamheden uit te voeren, waarvoor wijzi-
gingen in de stuurinrichting of de stuurkolom
vereist zijn (bijv. bij montage van een diefstalbeveili-
ging). Hierdoor kunnen de prestaties van het systeem,
de garantie en de veiligheid in gevaar worden gebracht
en voldoet de auto niet meer aan de typegoedkeuring.
Bij enkele uitvoeringen kan de SPORT-functie
niet worden ingeschakeld als de CITY-functie
ingeschakeld is. Om de SPORT-functie te kun-
nen inschakelen moet eerst de CITY-functie worden uit-
geschakeld en omgekeerd, omdat de kenmerken van
deze twee functies tegenstrijdig zijn.
